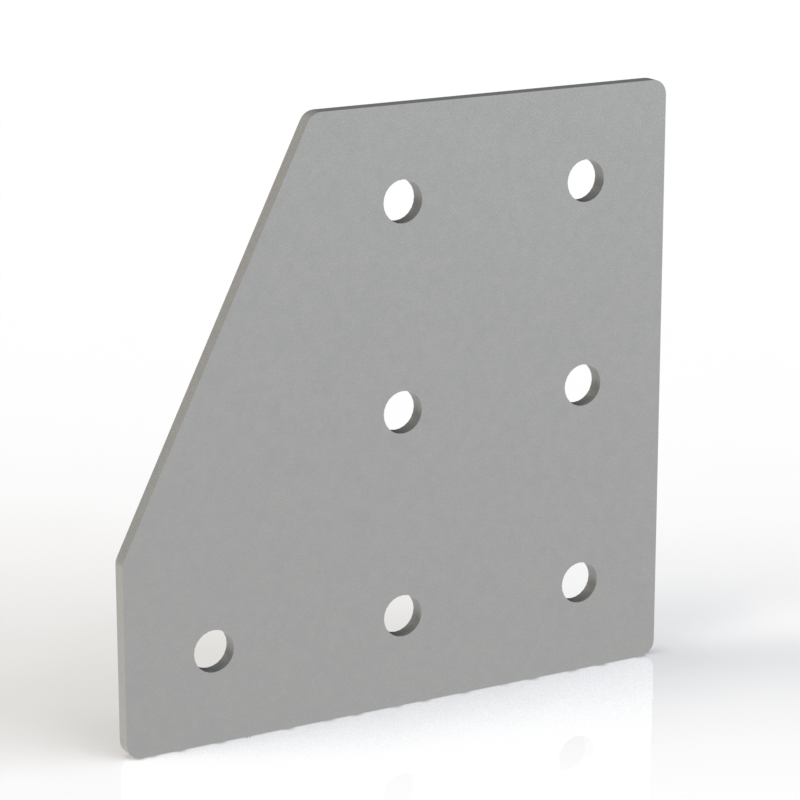

Г-7-У-40 | Соединительная пластина Г-типа, усиленная, 7 отверстий

Соединительная пластина, усиленная, Г-типа, 7 отверстий, серия 40

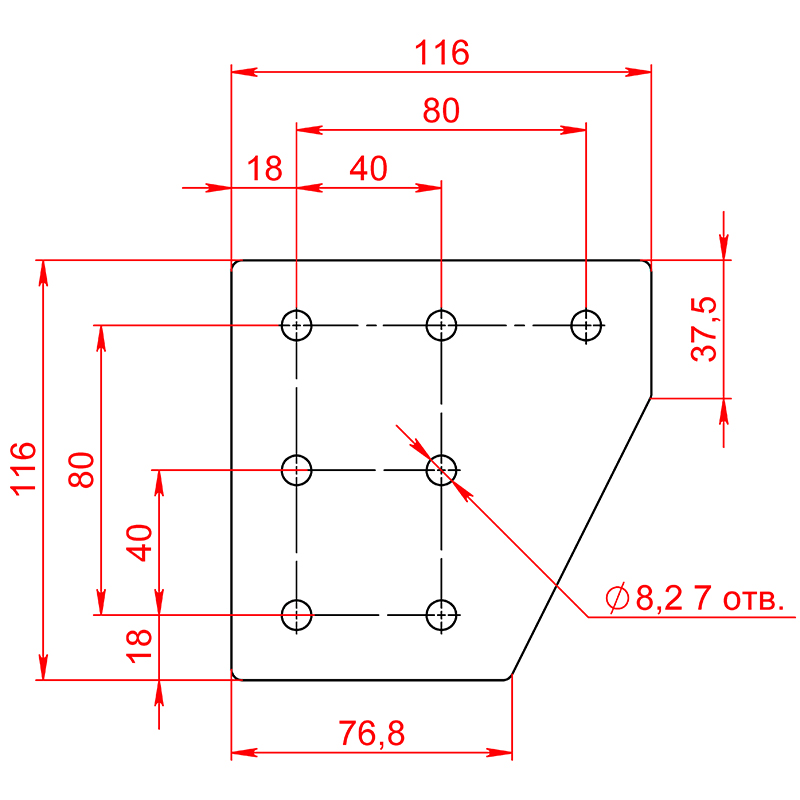

Чертеж для соединительной пластины Г-7-40
179.00 руб. от 1 шт.
( -3 % )
173.63 РУБ.
от 10 шт.
( -5 % )
170.05 РУБ.
от 50 шт.
( -8 % )
164.68 РУБ.
от 100 шт.
RSI
Количество
добавить
Наличие Г-7-У-40 | Соединительная пластина Г-типа, усиленная, 7 отверстий
НА СКЛАДЕ
≈ 30 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие Г-7-У-40 | Соединительная пластина Г-типа, усиленная, 7 отверстий
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 1 до 3 рабочих дней

Описание

Цена указана за 1 шт. с НДС
Загрузить:
- Твердотельная 3D модель (Г-7-У-40.STEP)
- 3D модель (Г-7-У-40.DXF)
- Чертеж (Г-7-У-40.PDF)
Не забудьте купить комплект крепежа к соединительной пластине арт. Г-7-У-40:

Вариант 1:
1. Винт М8х16 мм ISO 7380 | или Винт М8х16 DIN 912 - 7 шт.
2. Гровер D8 DIN 7980 - 7 шт.
3. Сухарь пазовый М8 паз 8 арт. 5071 | или Сухарь пазовый c фиксатором, М8, паз 8 арт. 5260 | или Сухарь пазовый, М8, паз 10 арт. 5074 | или Сухарь пазовый c прижимным шариком, М8, паз 10 - 7 шт.

Вариант 2:
1. Винт М8х16 мм ISO 7380 | или Винт М8х16 DIN 912- 7 шт.
2. Гровер D8 DIN 7980 - 7 шт.
3. Т-гайка М8, паз 10 арт. 5018 | или Ромб-гайка М8-40 арт. 5197 - 7 шт.

Вариант 3:
1. Т-болт М8х16 паз 8 арт. 5025 | или Т-болт М8х16 паз 10 арт. 5029 - 7 шт.
2. Гровер D8 DIN 7980 - 7 шт.
3. Гайка шестигранная М8 DIN934 | или Гайка с фланцем М8 DIN 6923 | или Гайка с нейлоновым кольцом М8 DIN985 - 7 шт.

Характеристики

Артикул:
 Г-7-У-40
Тип пластины:
 Г-типа
Профили:
 с пазом 8 мм, серия 40, с пазом 10 мм, 40х40, 40х80, 40х120, 40х160, 80х80, 80х120, 80х160
Материал:
 Сталь 3 мм + порошковая покраска
Покрытие:
 Полимерное порошковое покрытие
Тип сырья:
 Первичное
Вес, кг:
 0,270
Цвет:
 Серый
