2073 | Трехсторонний кубический соединитель (к профилям серии 45)

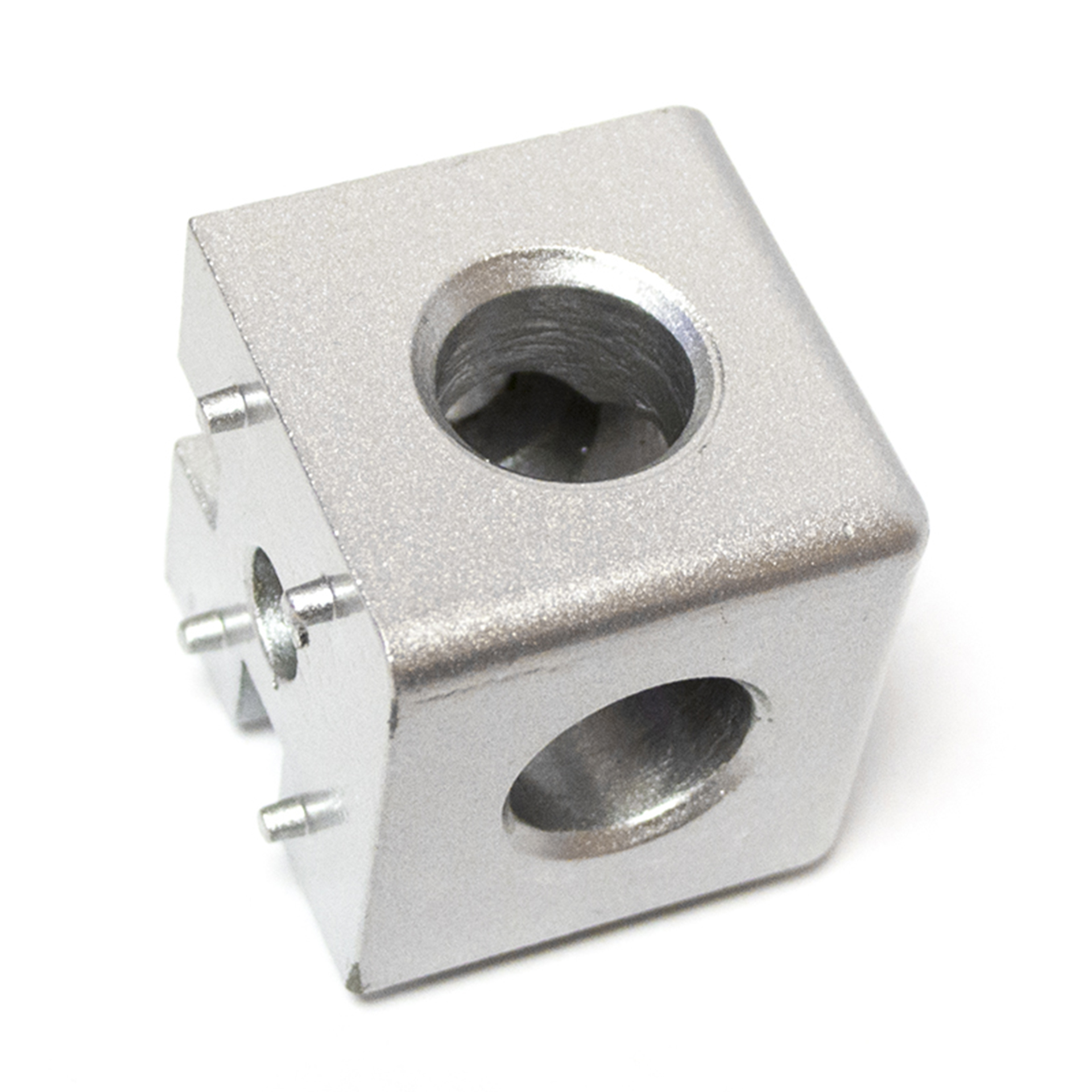

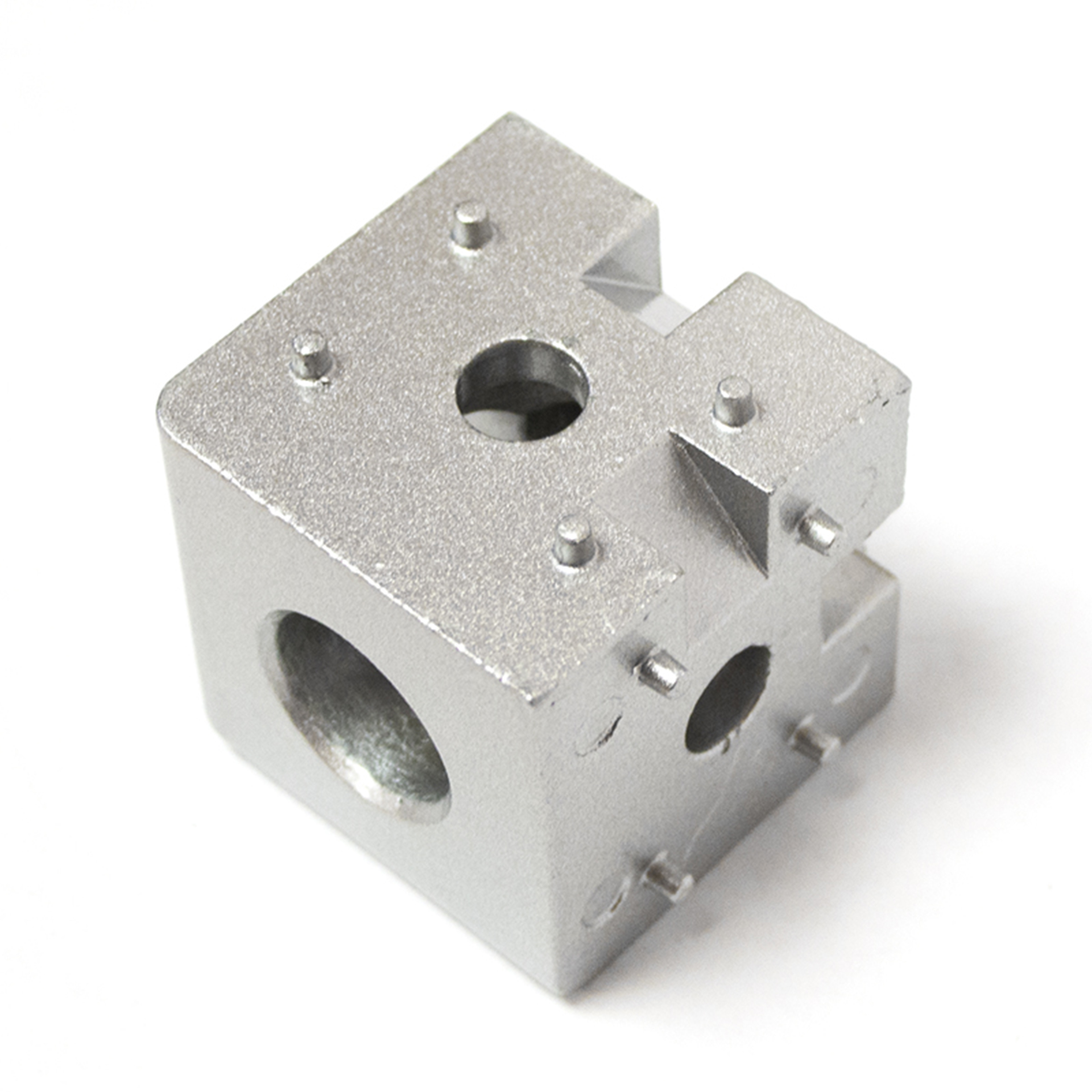

Кубический соединитель на 3 стороны, к профилям 45х45
Кубический угловой соединитель 45х45 мм на 3 соединения
арт. 2073, трехсторонний соединитель, кубический, к алюминиевым профилям 45х45
Кубический соединитель на 3 стороны, серия 45

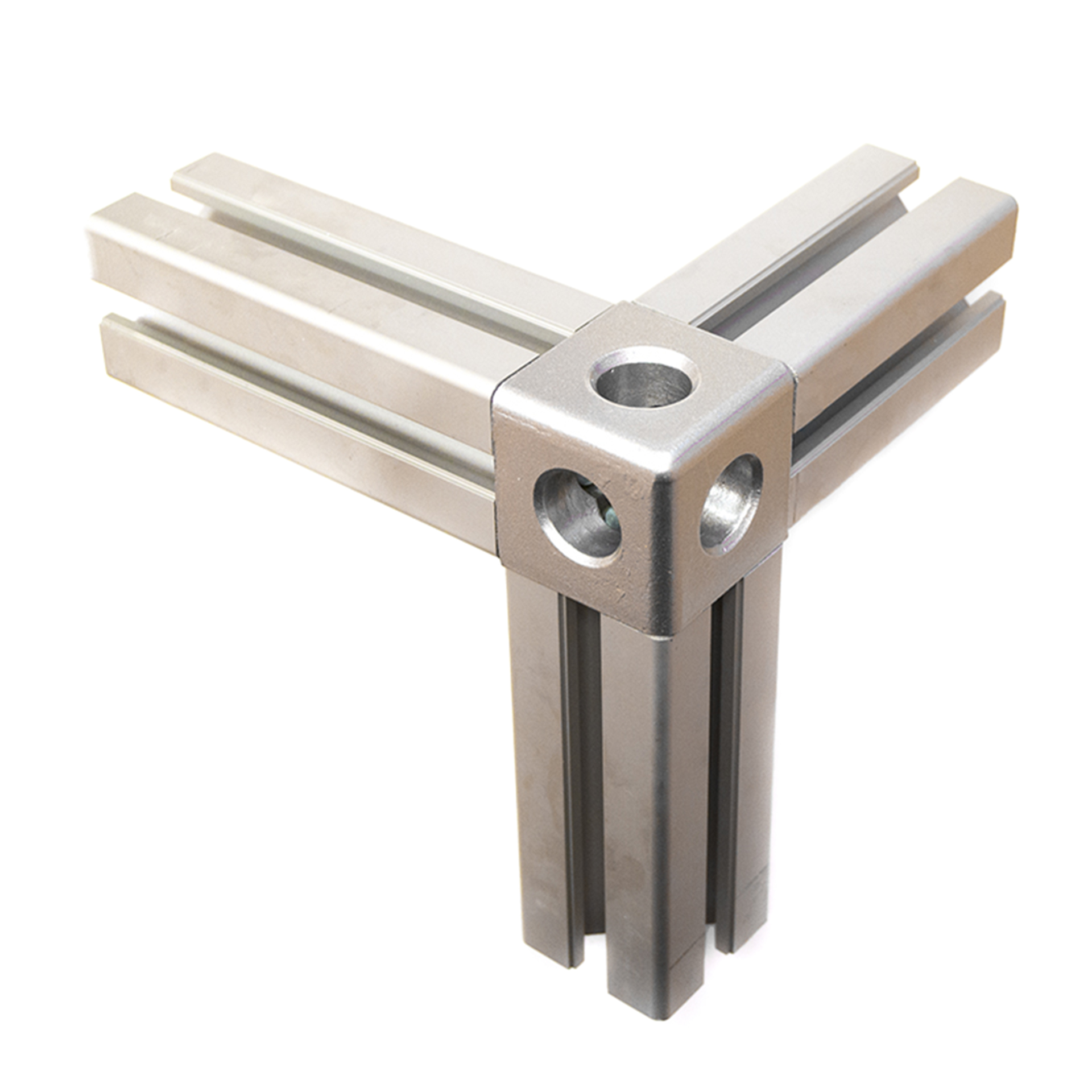

Трехсторонний угол, на конструкционных профилях 45х45, соединитель арт. 2073

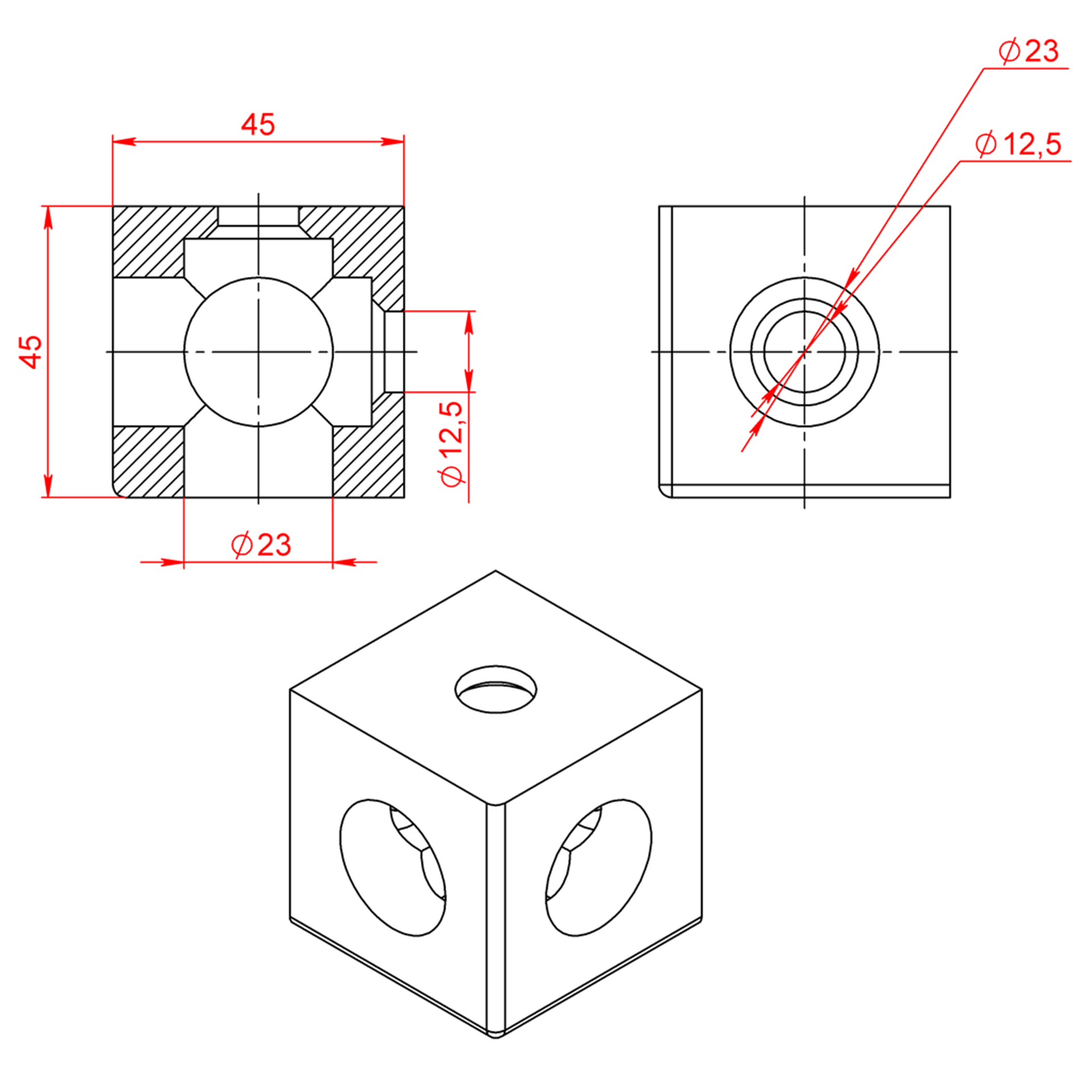

Чертеж трехстороннего кубического соединителя, арт. 2073, к станочным профилям 45х45
580.00 руб. от 1 шт.
( -3 % )
562.60 РУБ.
от 50 шт.
( -5 % )
551.00 РУБ.
от 100 шт.
( -8 % )
533.60 РУБ.
от 500 шт.
( -10 % )
522.00 РУБ.
от 1000 шт.
RSI
Количество
добавить
Наличие 2073 | Трехсторонний кубический соединитель (к профилям серии 45)
НА СКЛАДЕ:
1900 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Перейти к комплектам крепежей
Смотреть комплекты сопутствующих
крепежных элементов

Файлы для скачивания | чертежи | 3D-Модели

1. 2073 | Трехсторонний кубический соединитель (к профилям серии 45) (3D-модель).STEP
Скачать
2. 2073 | Трехсторонний кубический соединитель (к профилям серии 45) (Чертёж).PDF
Скачать

Описание

Кубический соединитель на три стороны для сборки конструкций с использованием конструкционных профилей серии 45.

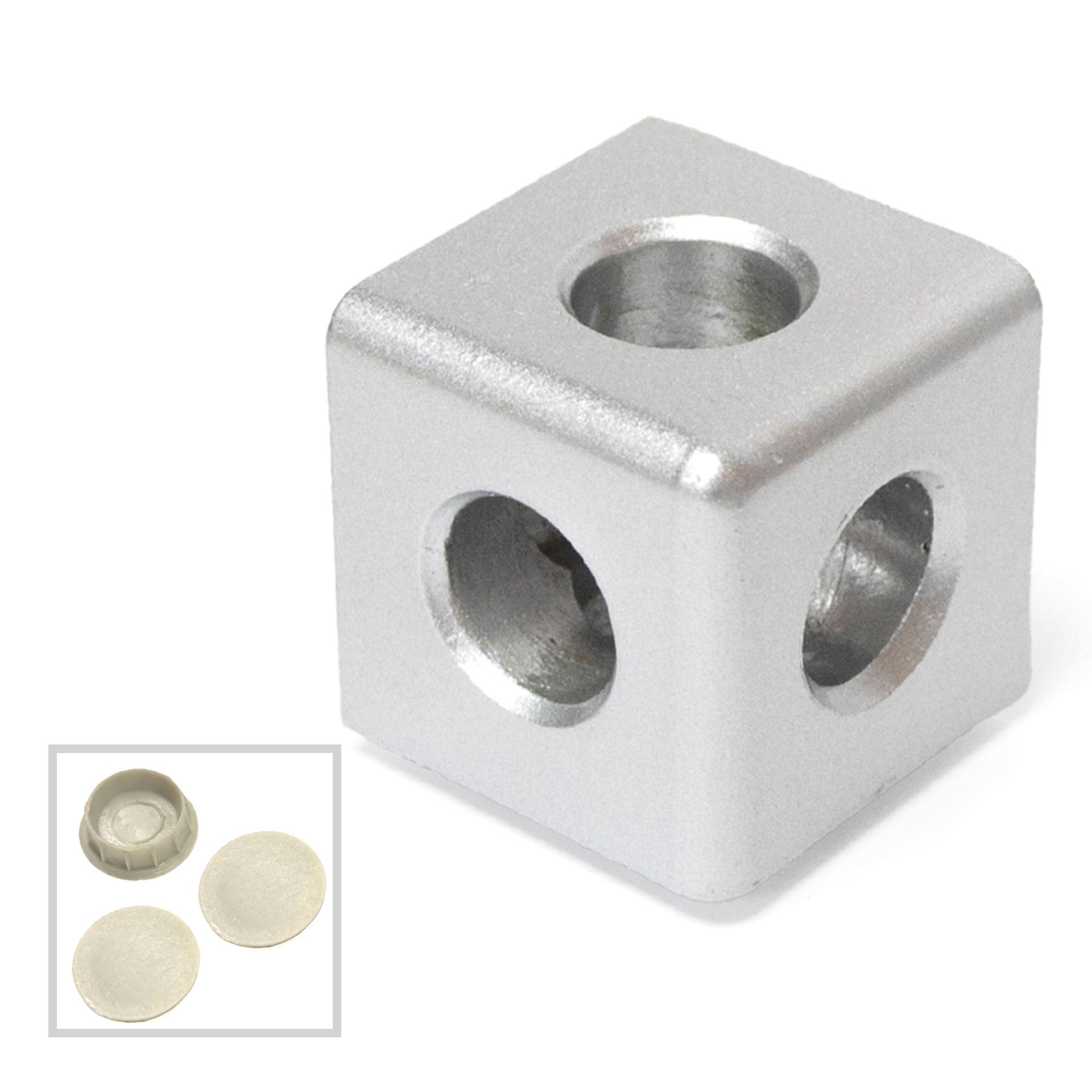

Заглушки для крепежных отверстий входят в комплект.
Внимание! Стандартные винты DIN7991 не совместимы с данным кубическим соединителем. Для него применяются винты DIN7991 M12x40 с доработанной на токарном станке шляпкой.

Характеристики

Артикул:
 2073
Профили:
 45х45, 45х90, 45х135, 45х180
Ширина паза, мм:
 10
Аналог Bosch Rexroth Group:
 3842523874 / 3842538732
Материал:
 Алюминий литой под давлением
Вес, кг:
 0.143
Цвет:
 Порошковая покраска в цвет алюминия

Комплекты сопутствующих крепежных элементов для арт. 2073

▼
К профилям серии 45
Вариант 1
▼
руб./комлпект.
3 шт.
1. Винт М12х40 DIN7991 (потай) доработанный - 3 шт.
добавить комплект
( в наличии )
Вариант 2
▼
руб./комлпект.
3 шт.
1. 5108 | Болтовой соединитель, серия 40, 45, 50 и 60 паз 10 - 3 шт.
добавить комплект
( в наличии )
