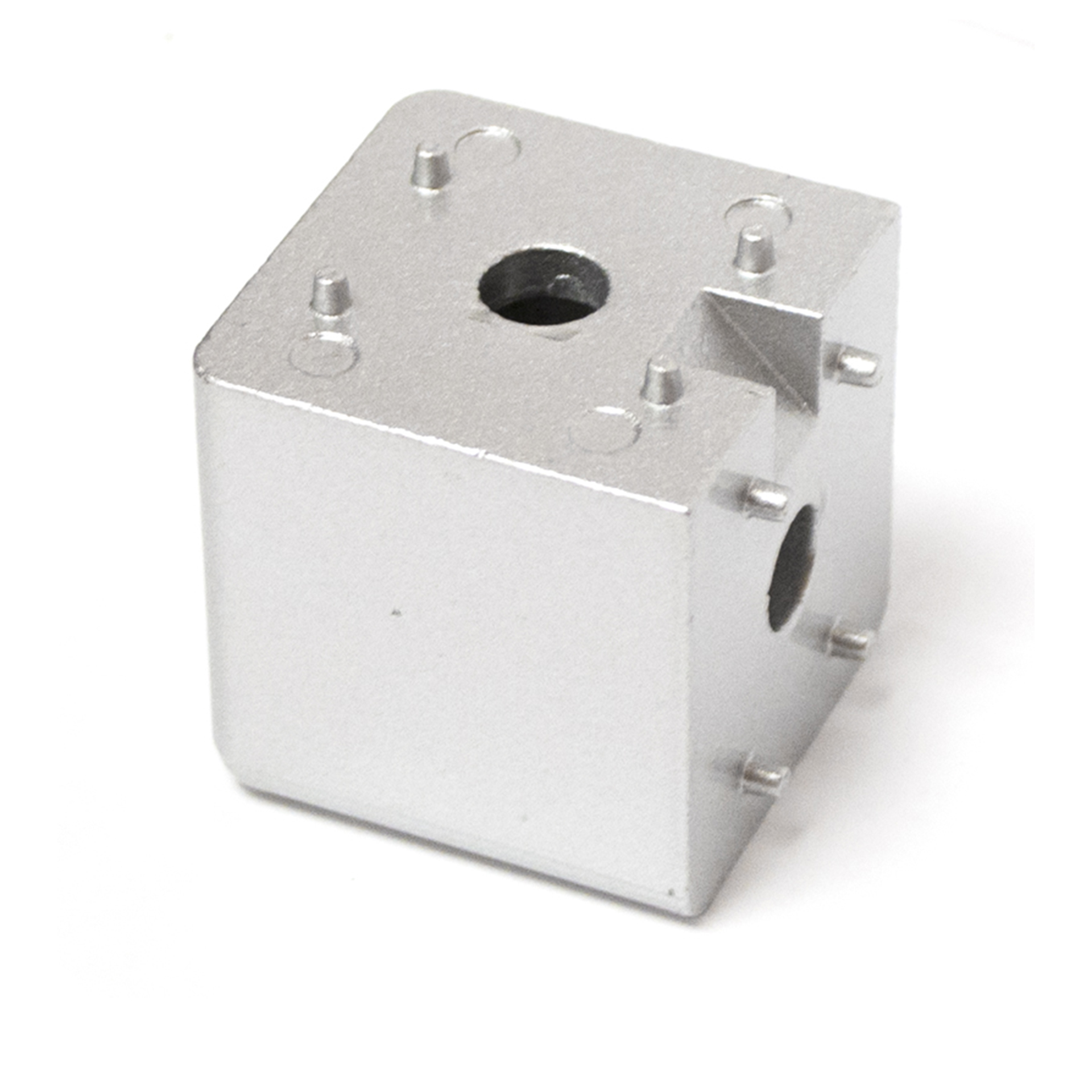

2072 | Двухсторонний кубический соединитель (к профилям серии 45)

Двухсторонний кубический соединитель, серия 45, арт. 2072

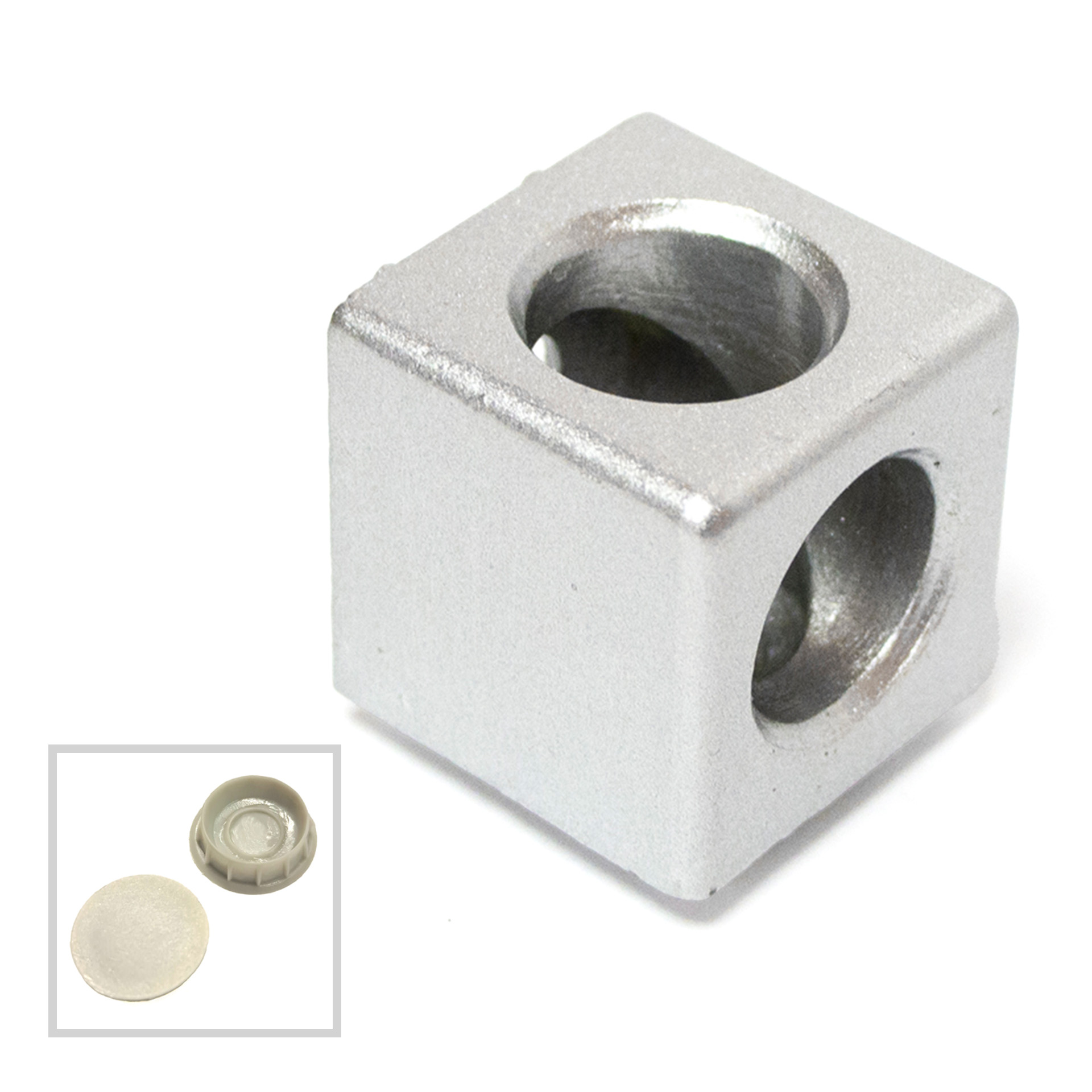

Кубический угловой соединитель 45х45 мм на 2 соединения

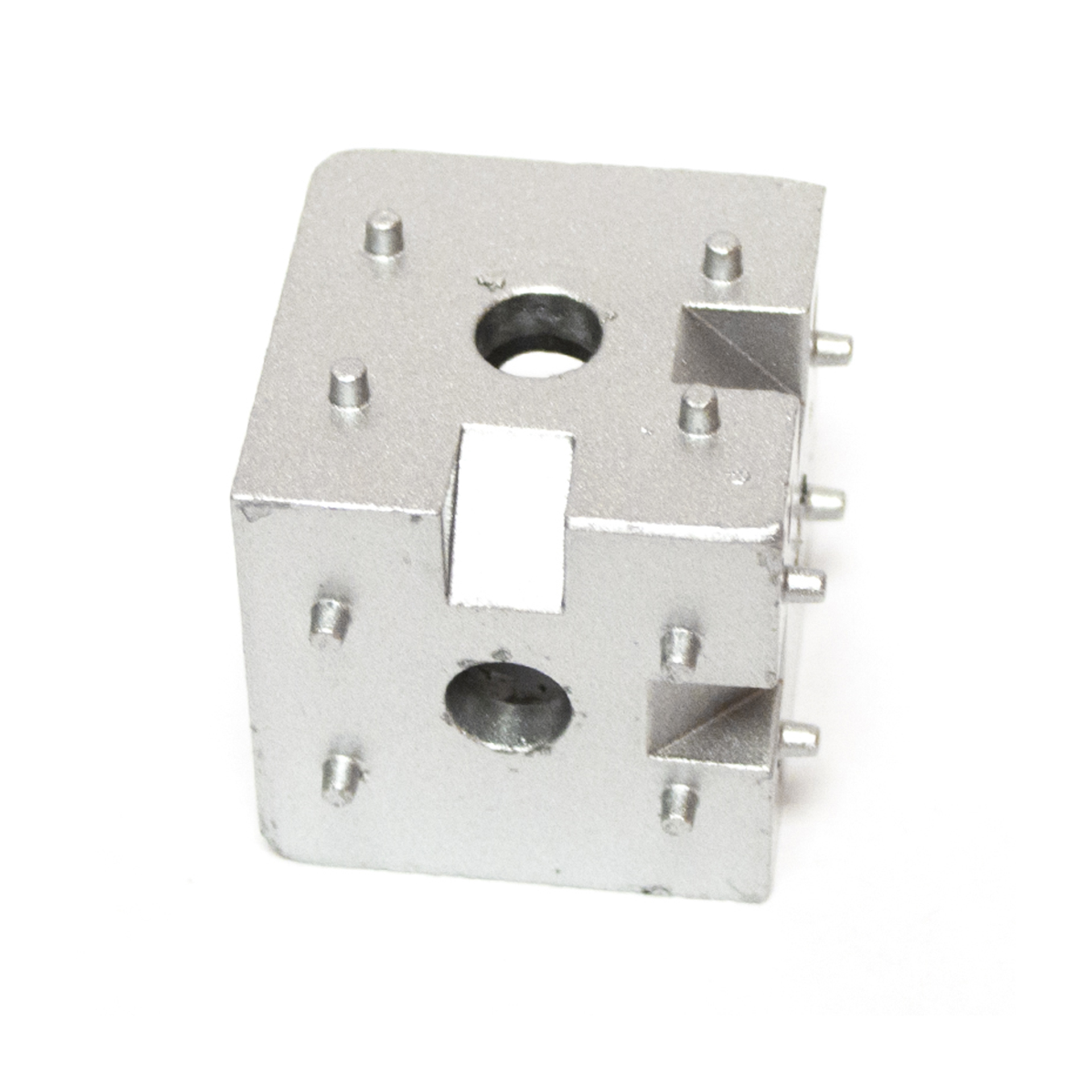

Арт. 2072, алюминиевый кубический соединитель, 2 соединения, вид сзади

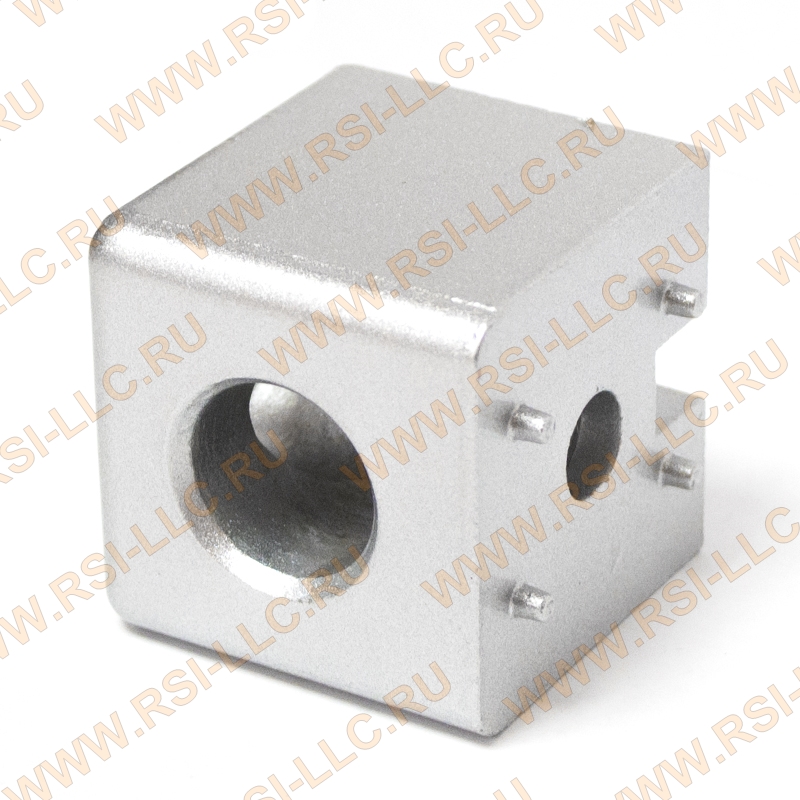

Двухсторонний кубический соединитель, к алюминиевым конструкционным профилям 45х45

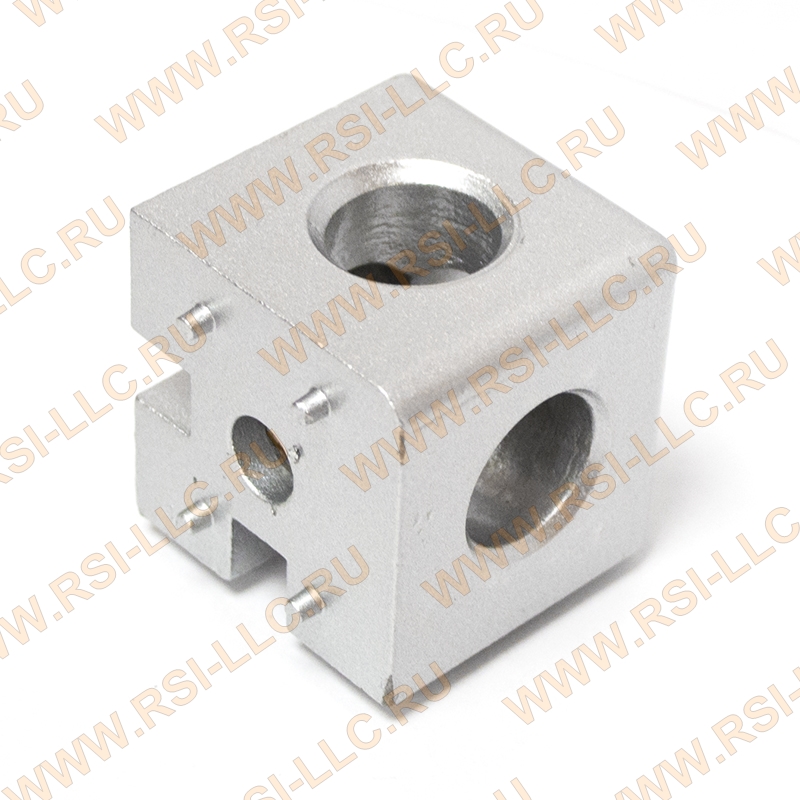

Кубический соединитель на 2 стороны к станочным профилям 45х45

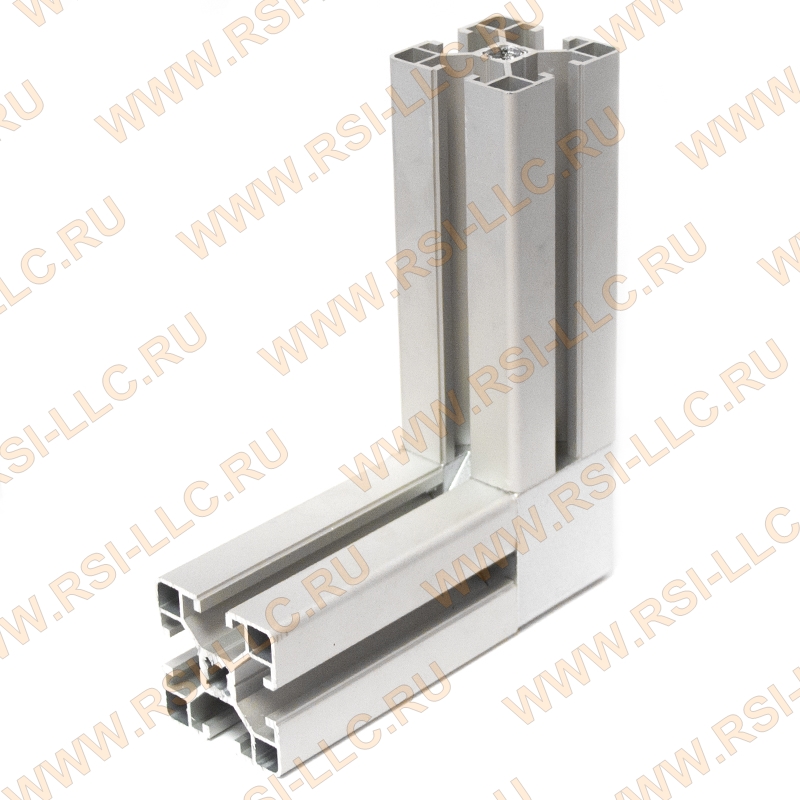

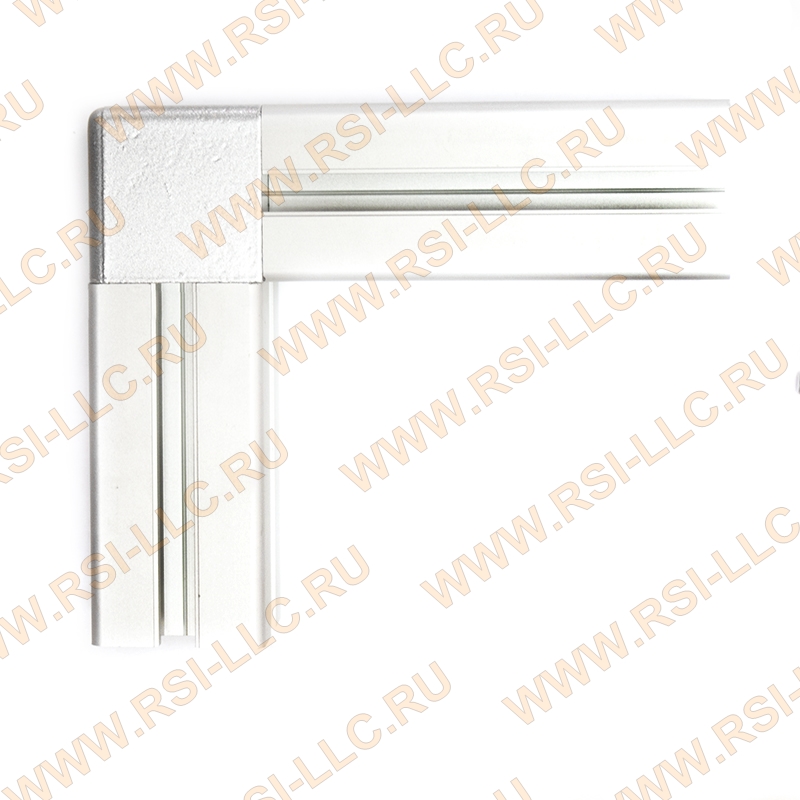

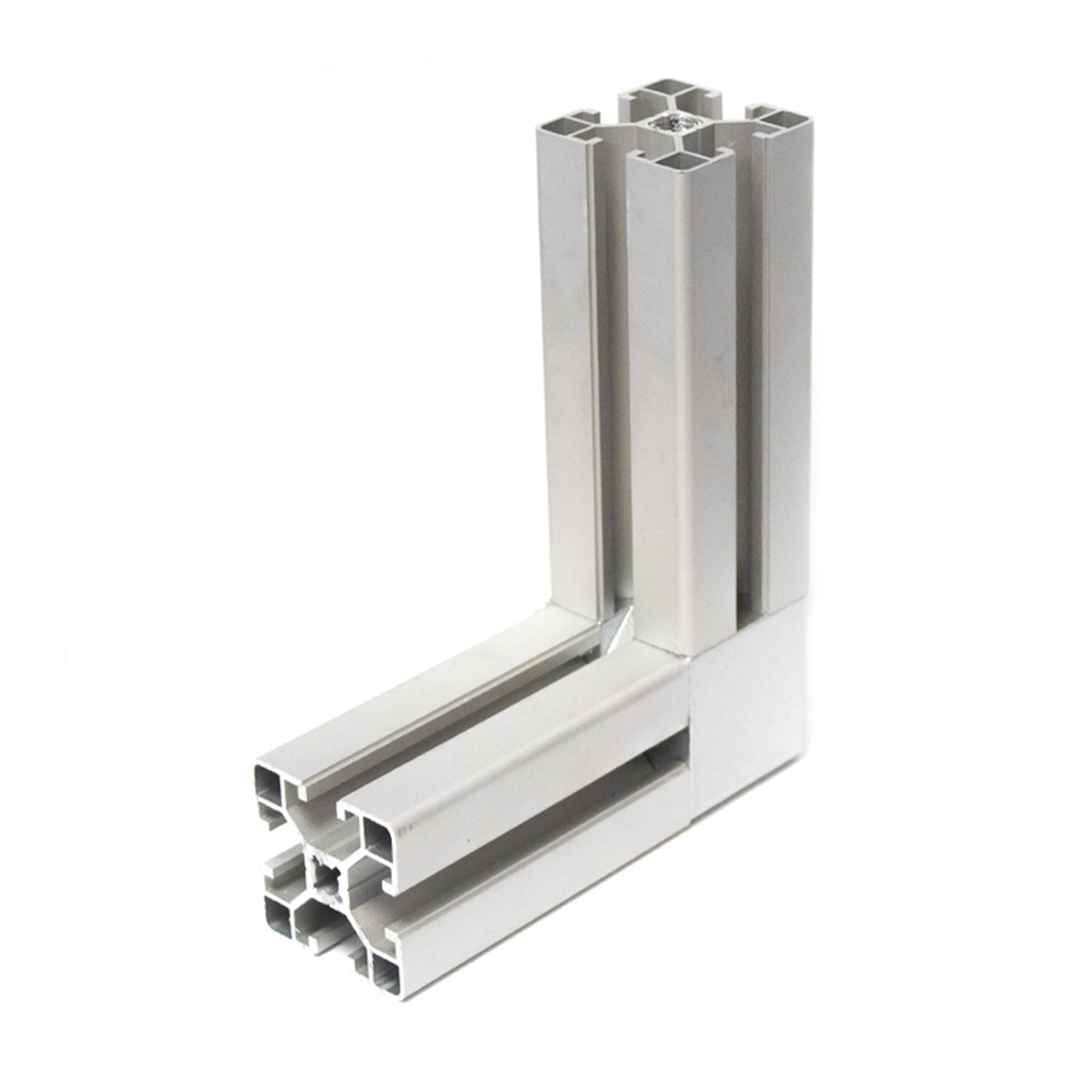

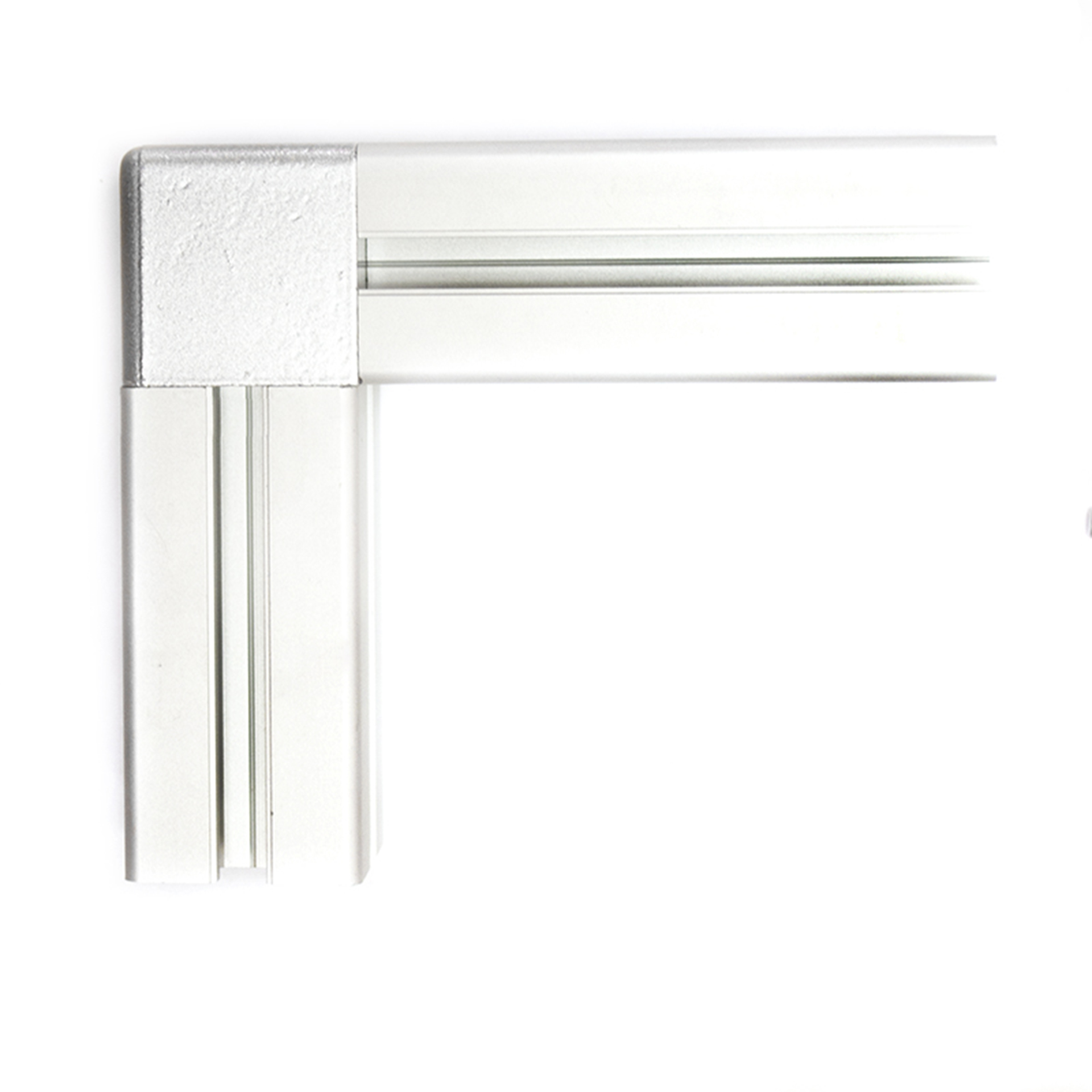

Угловое соединение станочных профилей 45х45, кубическим соединителем, арт. 2072

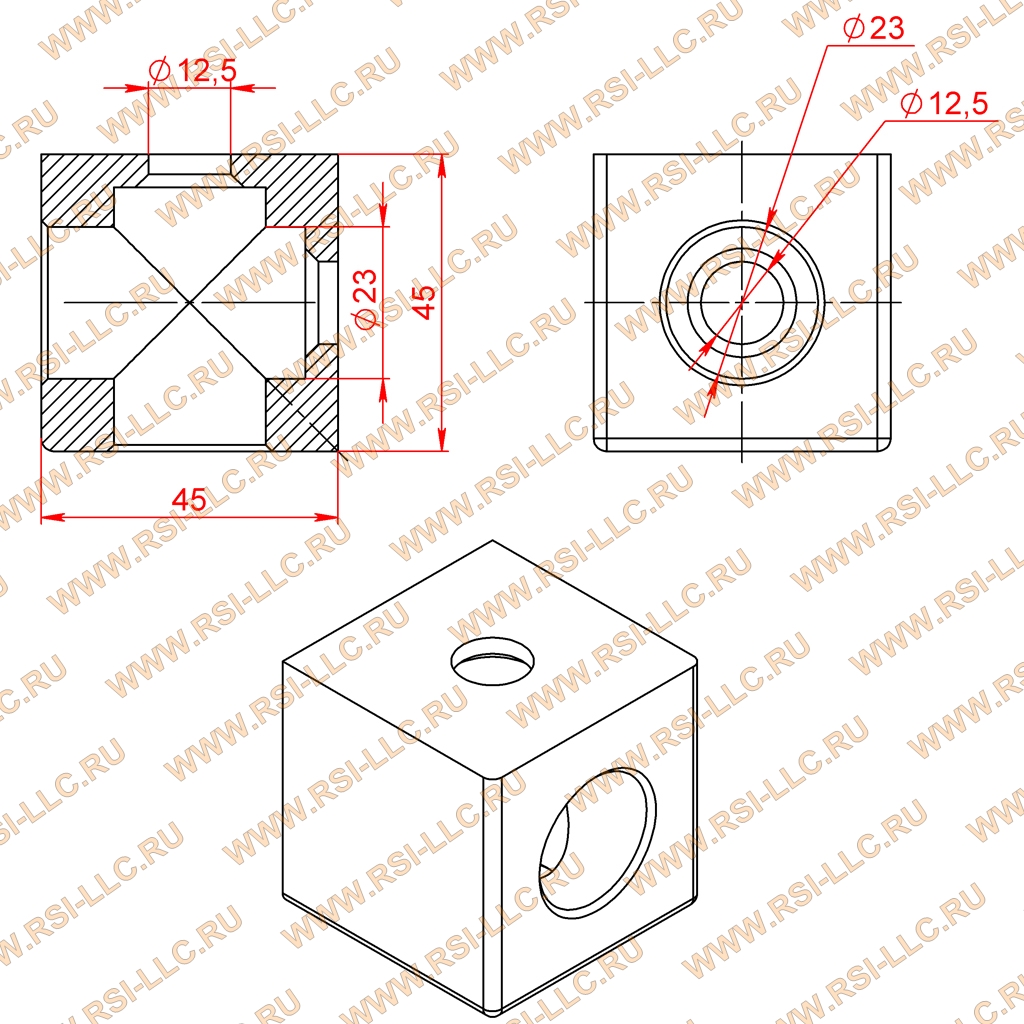

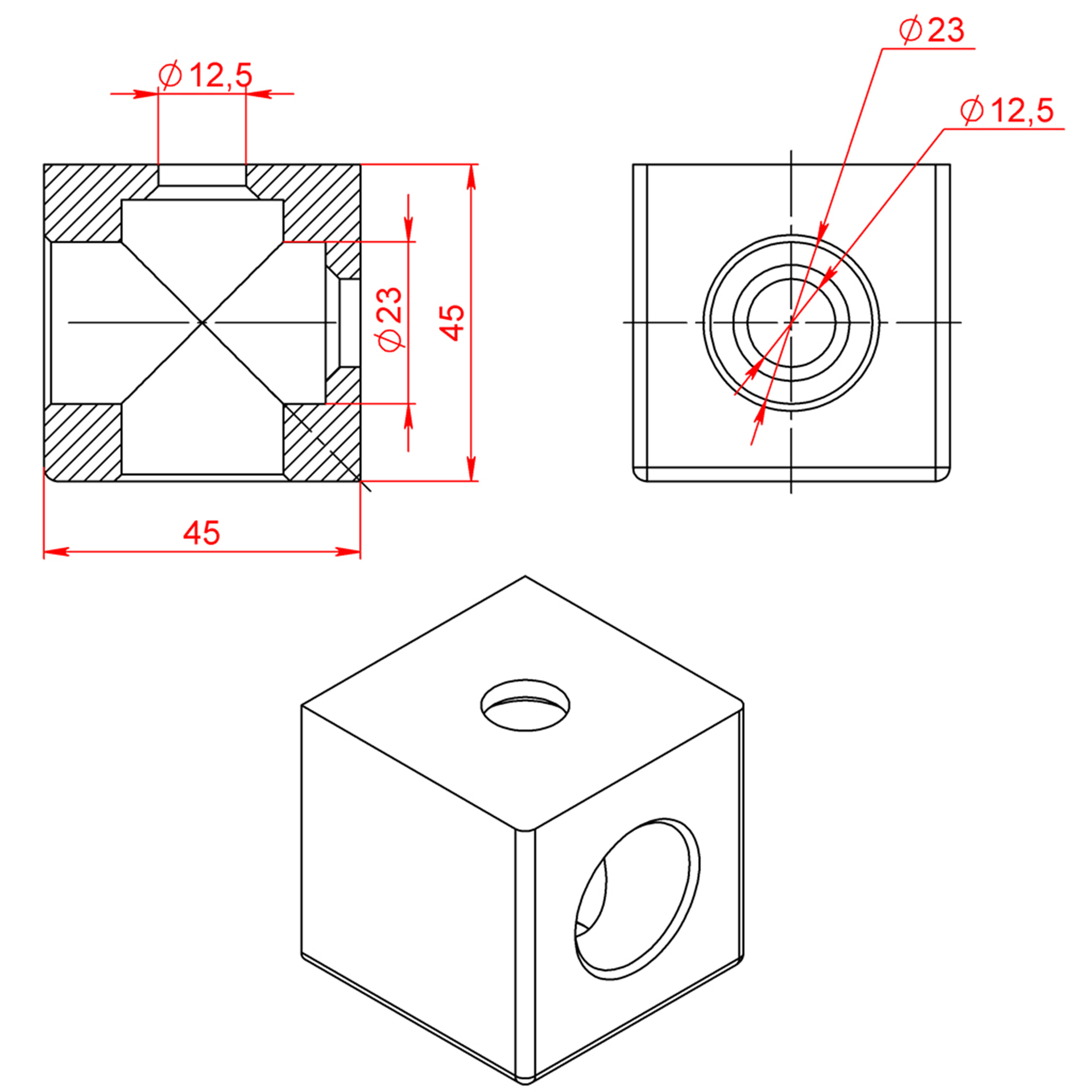

Чертеж двух стороннего алюминиевого кубического соединителя арт. 2072 к профилям 45х45
580.00 руб. от 1 шт.
( -3 % )
562.60 РУБ.
от 50 шт.
( -5 % )
551.00 РУБ.
от 100 шт.
( -8 % )
533.60 РУБ.
от 500 шт.
( -10 % )
522.00 РУБ.
от 1000 шт.
RSI
Количество
добавить
Наличие 2072 | Двухсторонний кубический соединитель (к профилям серии 45)
НА СКЛАДЕ:
500 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Перейти к комплектам крепежей
Смотреть комплекты сопутствующих
крепежных элементов

Файлы для скачивания | чертежи | 3D-Модели

1. 2072 | Двухсторонний кубический соединитель (к профилям серии 45) (3D-модель).STEP
Скачать
2. 2072 | Двухсторонний кубический соединитель (к профилям серии 45) (Чертёж).PDF
Скачать

Описание

Алюминиевый соединитель на две стороны для конструкционных профилей серии 45.
Заглушки для крепежных отверстий входят в комплект.
Внимание! Стандартные винты DIN7991 не совместимы с данным кубическим соединителем. Для него применяются винты DIN7991 M12x40 с доработанной на токарном станке шляпкой.

Характеристики

Артикул:
 2072
Профили:
 45х45, 45х90, 45х135, 45х180
Ширина паза, мм:
 10
Аналог Bosch Rexroth Group:
 3842523877 / 3842538731
Материал:
 Алюминий литой под давлением
Вес, кг:
 0.165
Цвет:
 Порошковая покраска в цвет алюминия

Комплекты сопутствующих крепежных элементов для арт. 2072

▼
К профилям серии 45
Вариант 1
▼
руб./комлпект.
2 шт.
1. Винт М12х40 DIN7991 (потай) доработанный - 2 шт.
добавить комплект
( в наличии )
Вариант 2
▼
руб./комлпект.
2 шт.
1. 5108 | Болтовой соединитель, серия 40, 45, 50 и 60 паз 10 - 2 шт.
добавить комплект
( в наличии )
