RSI12004 | Секция ограждения 800х1800, серия 30 (Анодированная)

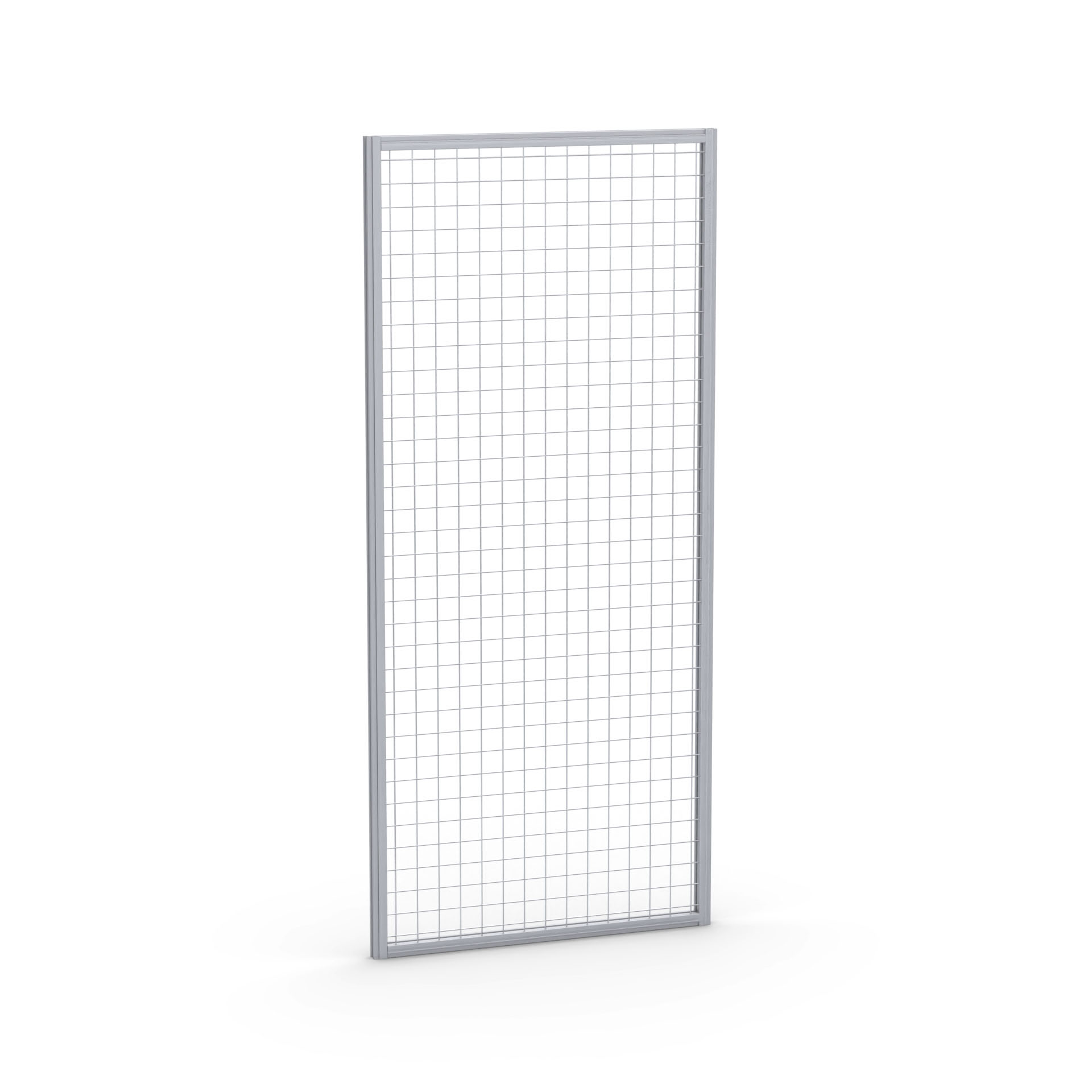

Секция алюминиевого промышленного ограждения 1800х800 мм

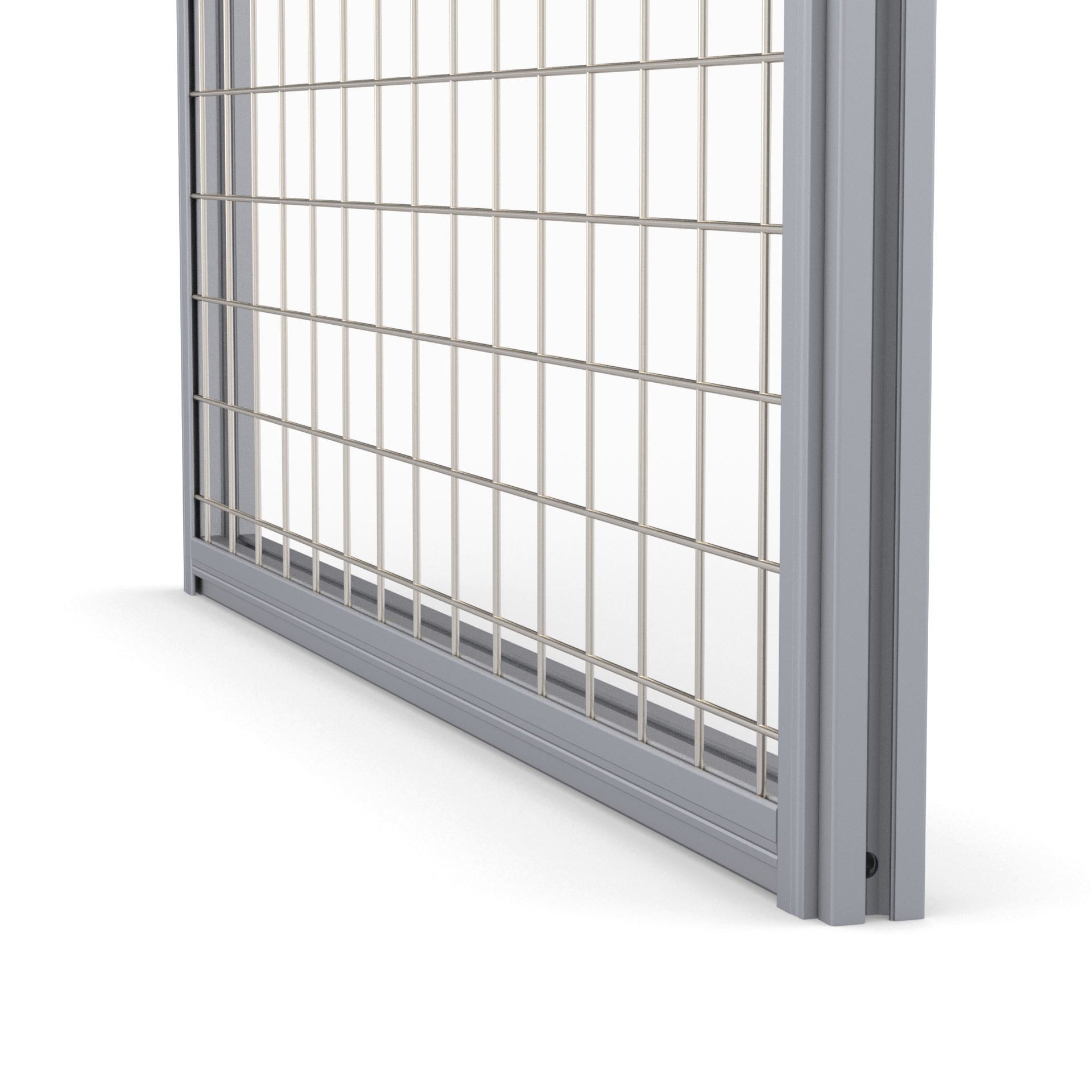

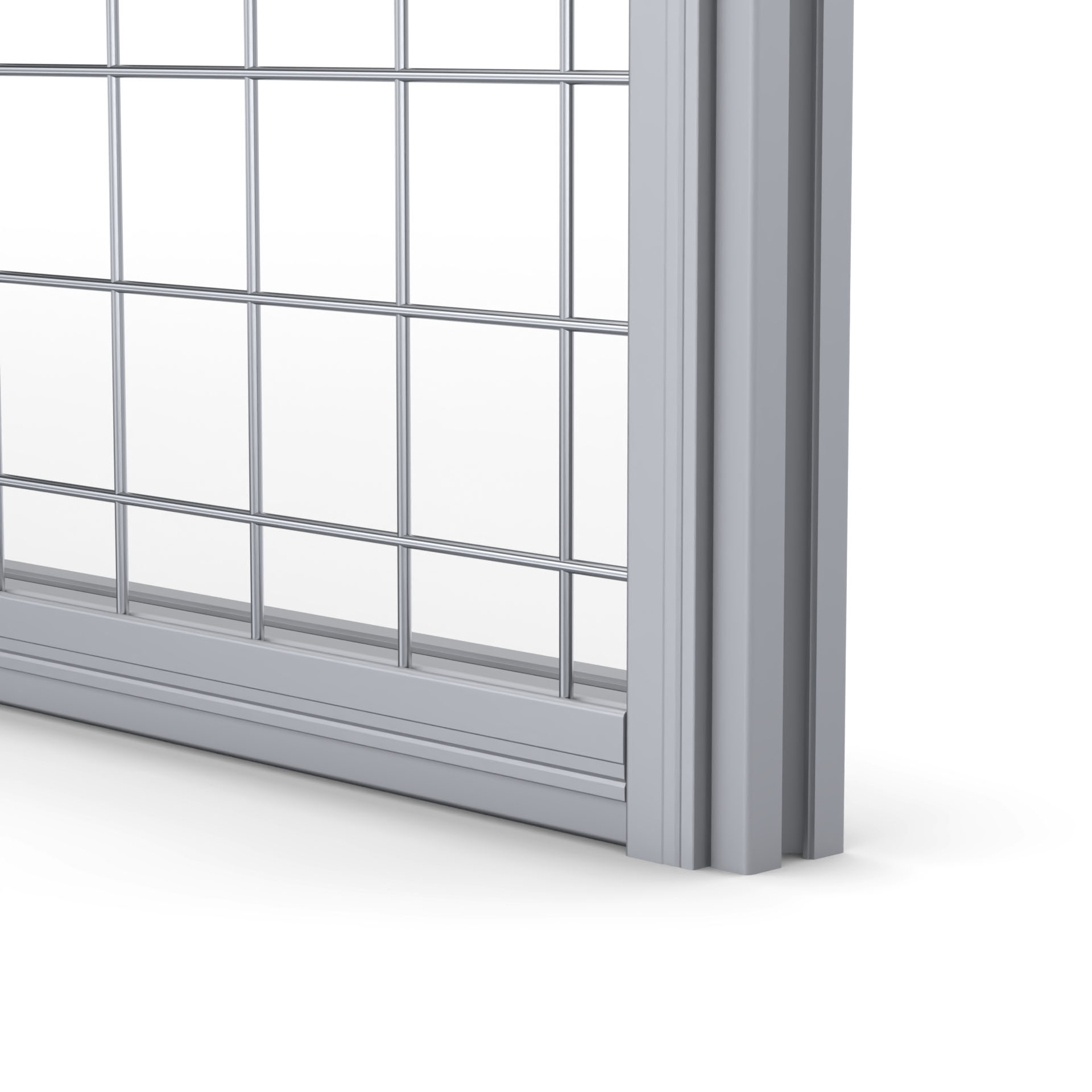

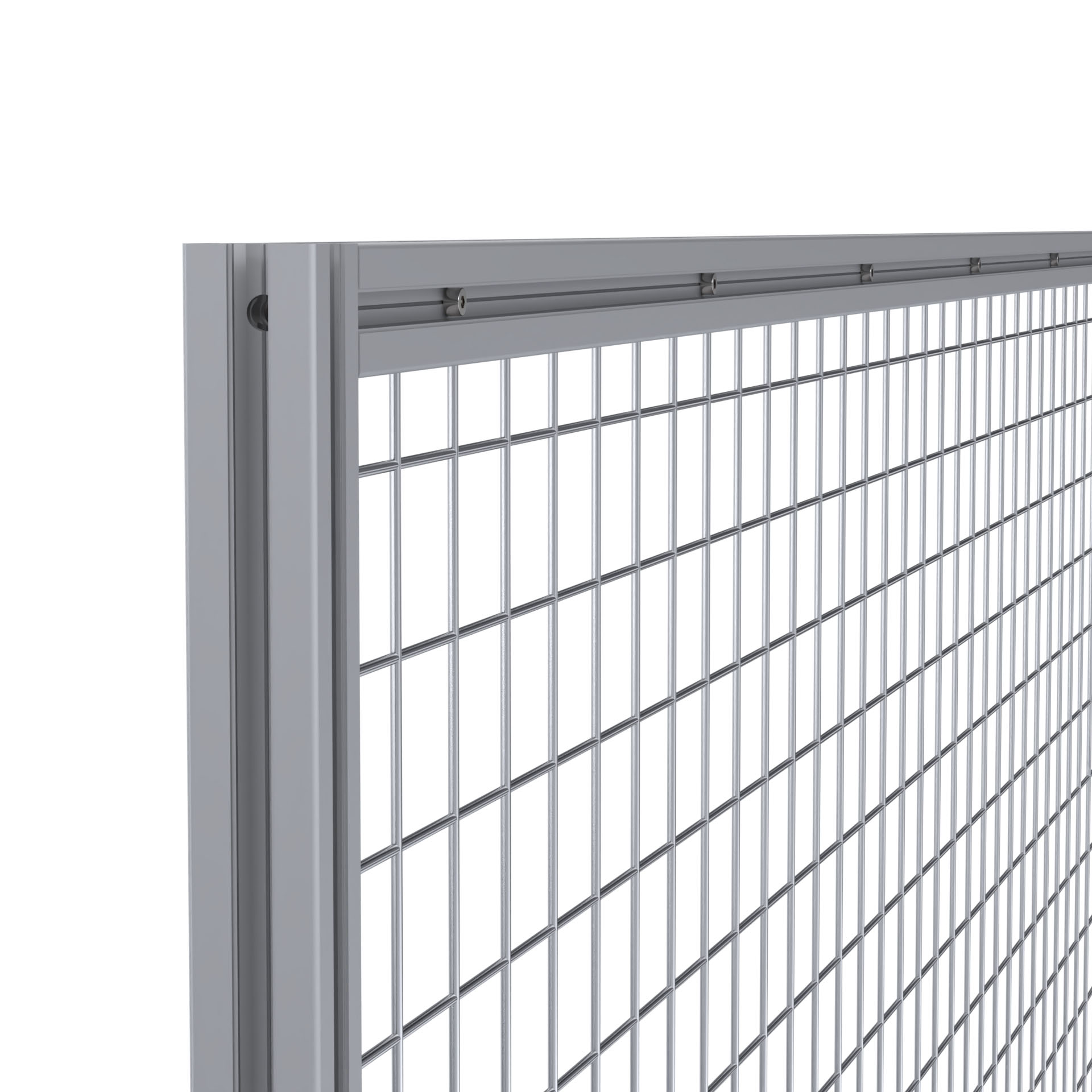

Крепление секции 1800х800 мм алюминиевого промышленного ограждения
Секция 1800х800 ммалюминиевого промышленного ограждения
Секция 1800х800 ммалюминиевого промышленного ограждения в сборе

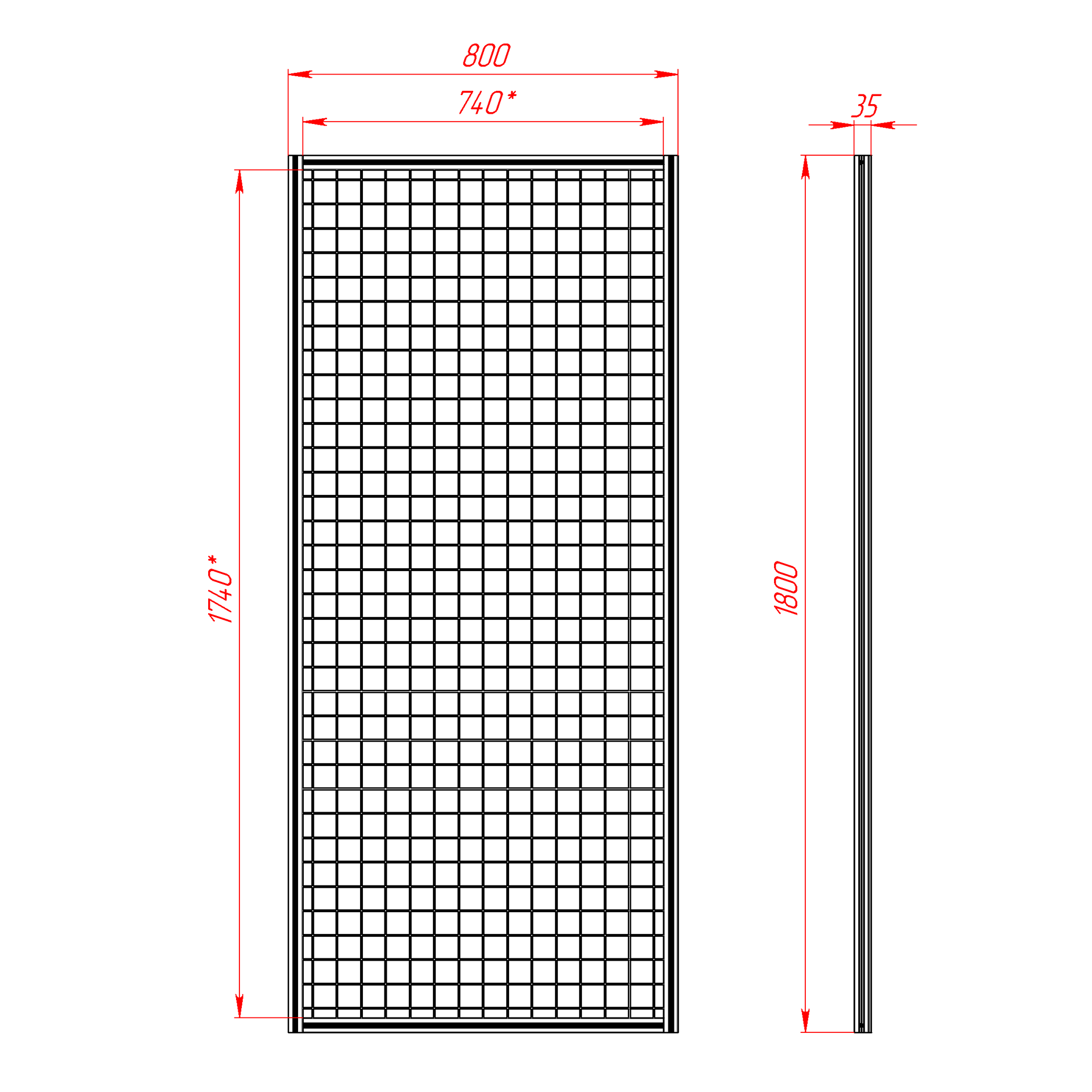

Чертеж секции 1800х800 мм
12 289.00 руб. от 1 шт.
RSI
Количество
добавить
Наличие RSI12004 | Секция ограждения 800х1800, серия 30 (Анодированная)
НА СКЛАДЕ:
150 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Предварительная стомость типового набора-комплекта по спецификации:
12289 Руб.

НаименованиеДлина, ммКоличество, шт.Комментарий
OB-3030 | ПРОФИЛЬ 30Х30 ММ. ПАЗ 8 ММ (АНОДИРОВАННЫЙ)1800 мм2 шт.
OB-3030 | ПРОФИЛЬ 30Х30 ММ. ПАЗ 8 ММ (АНОДИРОВАННЫЙ)740 мм2 шт.
OB-3030 | ПРОФИЛЬ 30Х30 ММ. ПАЗ 8 ММ (АНОДИРОВАННЫЙ)700 мм1 шт.обрезь
Распил в размер профиль 30х304 шт.
ZP-8-1S | ЗАЖИМНОЙ АЛЮМИНИЕВЫЙ ПРОФИЛЬ, ПАЗ 8, ОДНОСТОРОННИЙ1800 мм2 шт.
ZP-8-1S | ЗАЖИМНОЙ АЛЮМИНИЕВЫЙ ПРОФИЛЬ, ПАЗ 8, ОДНОСТОРОННИЙ740 мм2 шт.
ZP-8-1S | ЗАЖИМНОЙ АЛЮМИНИЕВЫЙ ПРОФИЛЬ, ПАЗ 8, ОДНОСТОРОННИЙ1000 мм1 шт.обрезь
Распил в размер зажимной профиль4 шт.
Нарезание резьбы М84 шт.
Сверление отверстия D84 шт.
ВИНТ М8Х20 ISO7380 (ПОЛУСФЕРА) КЛ. ПР. 10.94 шт.
ВИНТ М4Х20 DIN912 (ПОЛУЦИЛИНДР) КЛ. ПР. 8.818 шт.
Сверление отверстия D418 шт.
Сетка 50х50х4 2 шт.
Резка сетки в размер1 шт.
Сборка секции ограждения1 шт.

Файлы для скачивания | чертежи | 3D-Модели

1. RSI12004 | Секция ограждения 800х1800, серия 30 (Анодированная) (3D-модель с зажимным профилем).ZIP
Скачать
2. RSI12004 | Секция ограждения 800х1800, серия 30 (Анодированная) (Чертёж с зажимным профилем).PDF
Скачать
3. RSI12004 | Секция ограждения 800х1800, серия 30 (Анодированная) (3D-модель с кронштейнами крепления сетки).ZIP
Скачать
4. RSI12004 | Секция ограждения 800х1800, серия 30 (Анодированная) (Чертёж с кронштейнами крепления сетки).PDF
Скачать

Описание

Секция ограждения с габаритным размером 800 х 1800 мм используется в качестве барьера при сборке защитных промышленных ограждений из алюминиевого профиля RSI. Каркас ограждения состоит из алюминиевого профиля 30 х 30 мм, внутреннее наполнение - металлическая сетка с размером ячейки 50 х 50 мм.

  • Для скрытия пазов профиля, можно использовать защитный пазовый профиль арт. 4038.
  • Защитный профиль может иметь цвета: серый, черный, желтый, красный, синий.
Секции могут быть изготовлены в двух вариантах:
  1. С зажимным алюминиевым профилем: арт. ZP-8-1S и и арт. ZP-8-2S
  2. С универсальным кронштейном для крепления сетки: арт. 7225.

Секция может поставляться как собранном, так и в разобранном виде (по согласованию с менеджером при заказе). Стойки в комплект не входят!

Характеристики

Артикул:
 RSI12004-Анод
Страна производства Россия:
 Россия
Материал:
 Каркас (профиль 30х30), наполнение (сетка сварная)
Покрытие:
 Каркас (анодирование), наполнение (оцинковка)
Тип сырья:
 Первичное
Вес, кг:
 9,7
