7002-AL-Slot10-M16 | Опорная плита алюминиевая M16-40х80 паз 10

7002-AL-Slot10-M16 | Опорная плита алюминиевая M16-40х80 паз 10

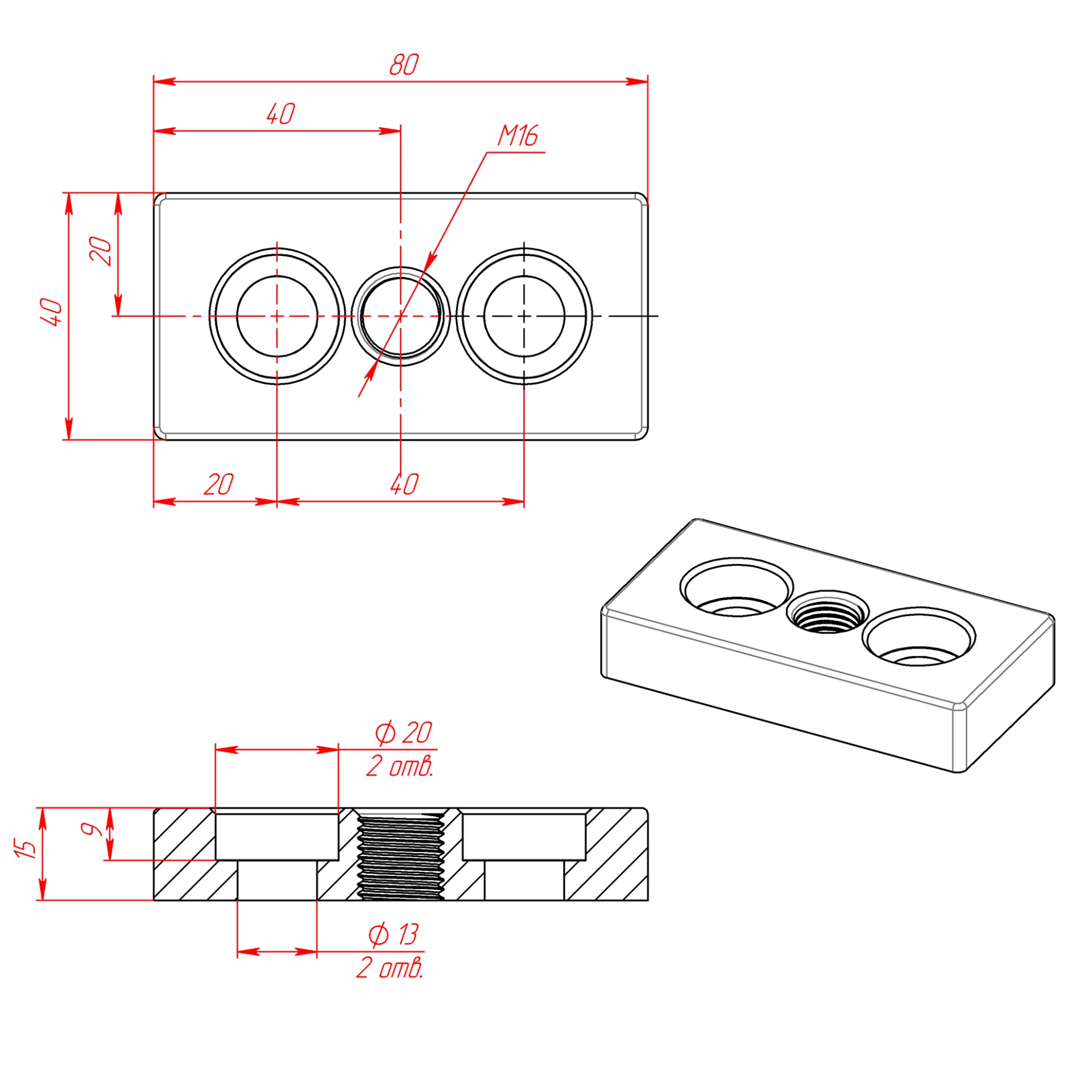

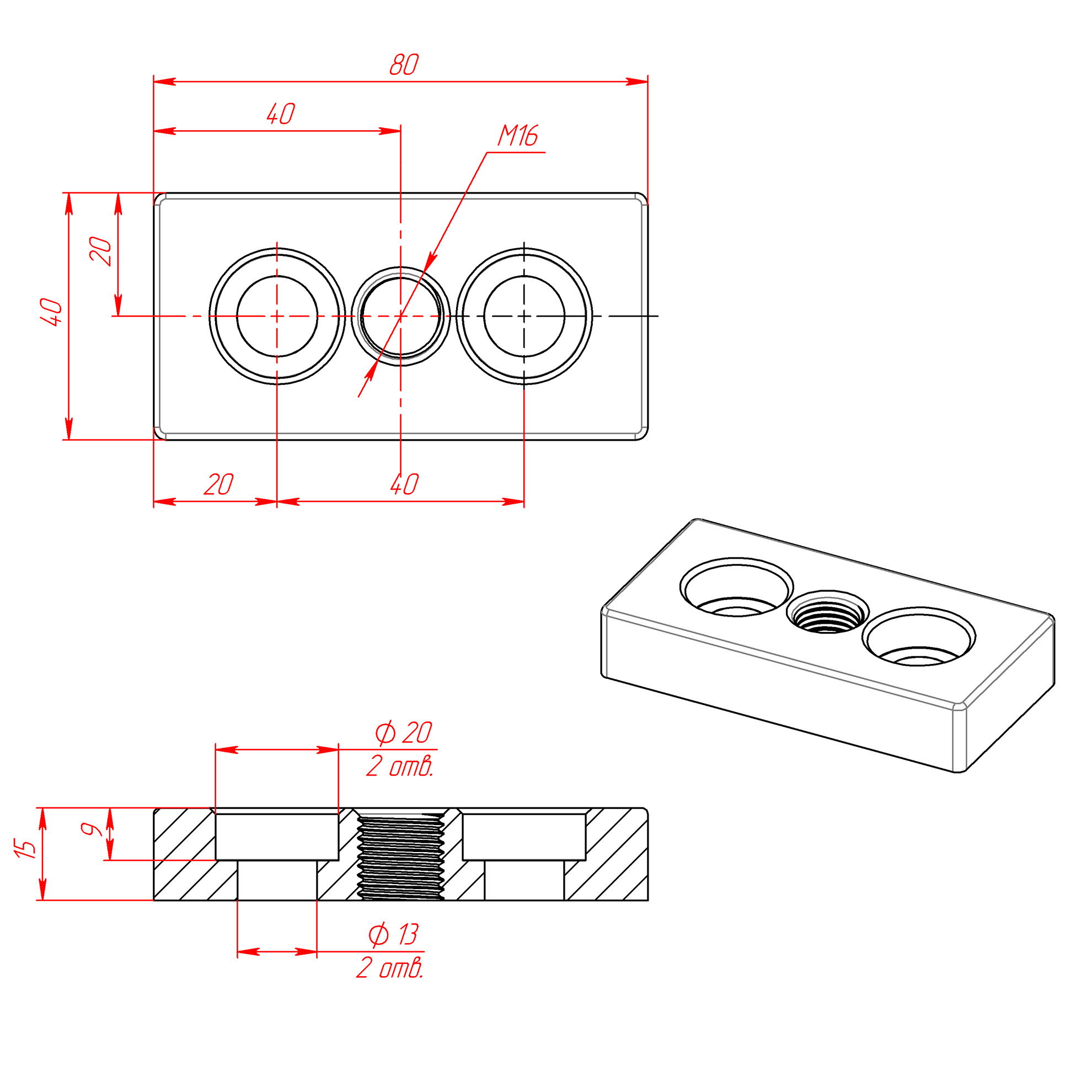

Чертёж артикул 7002-AL-Slot10-M16 | Опорная плита алюминиевая M16-40х80 паз 10

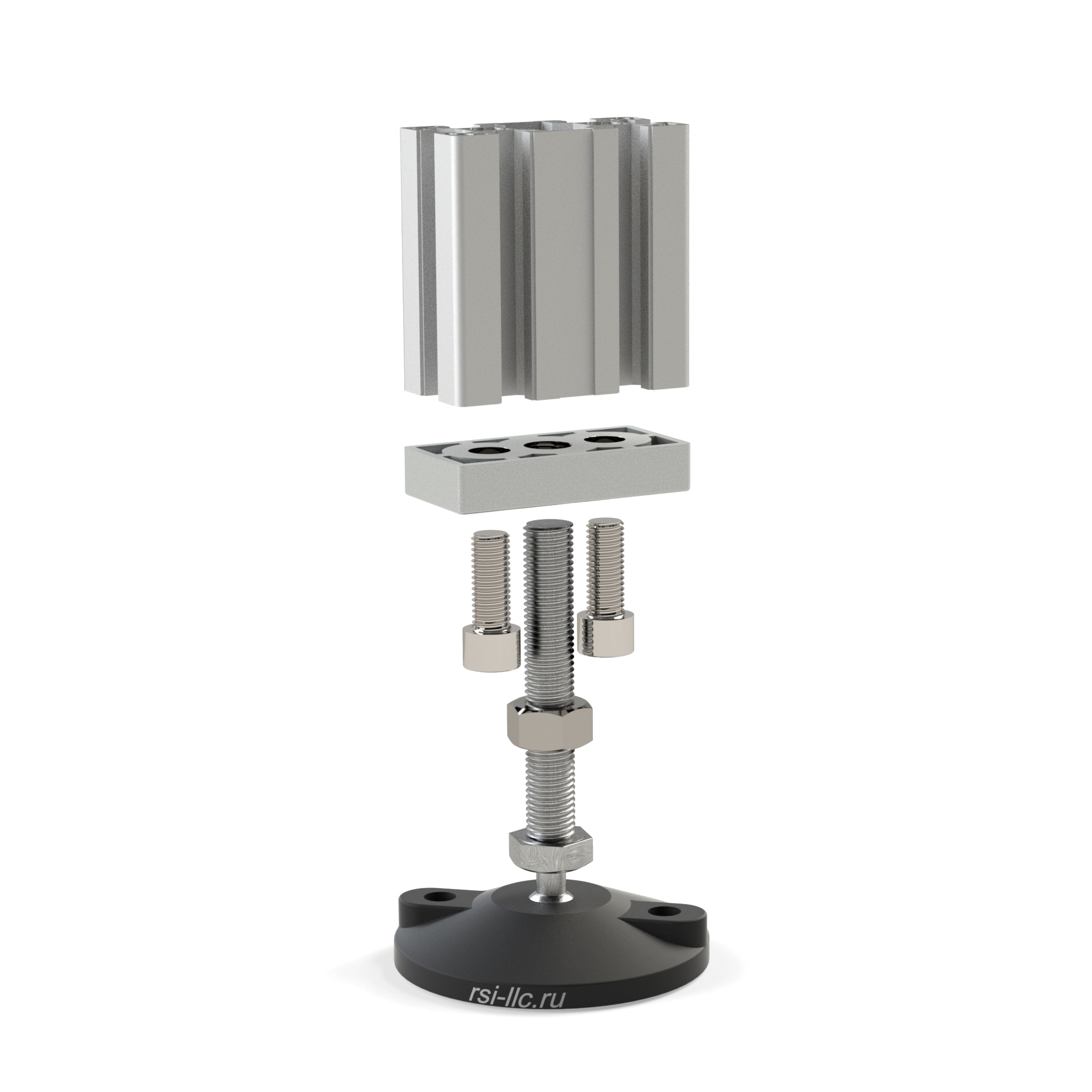

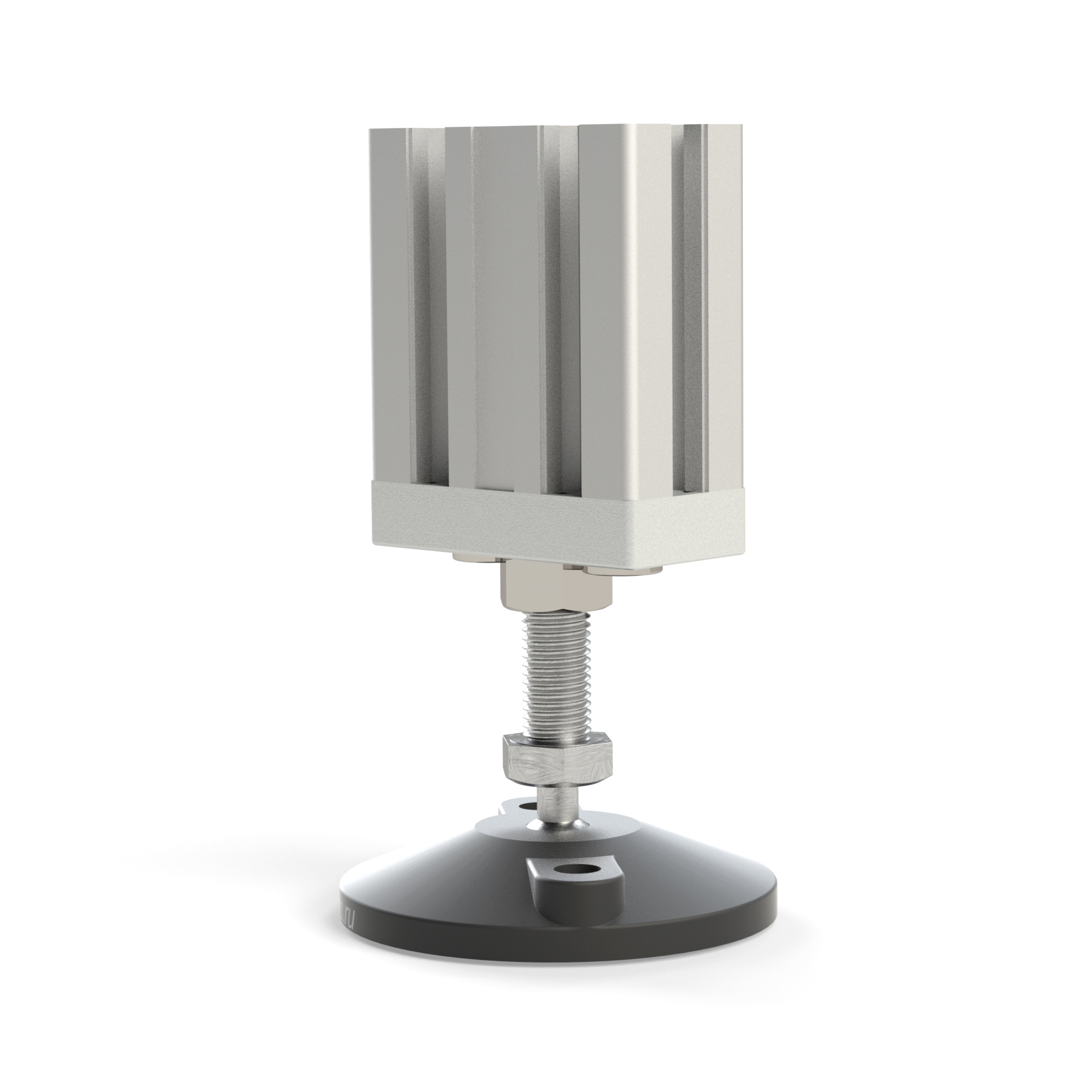

тип установки Опорной плиты M16-40х80 паз 10

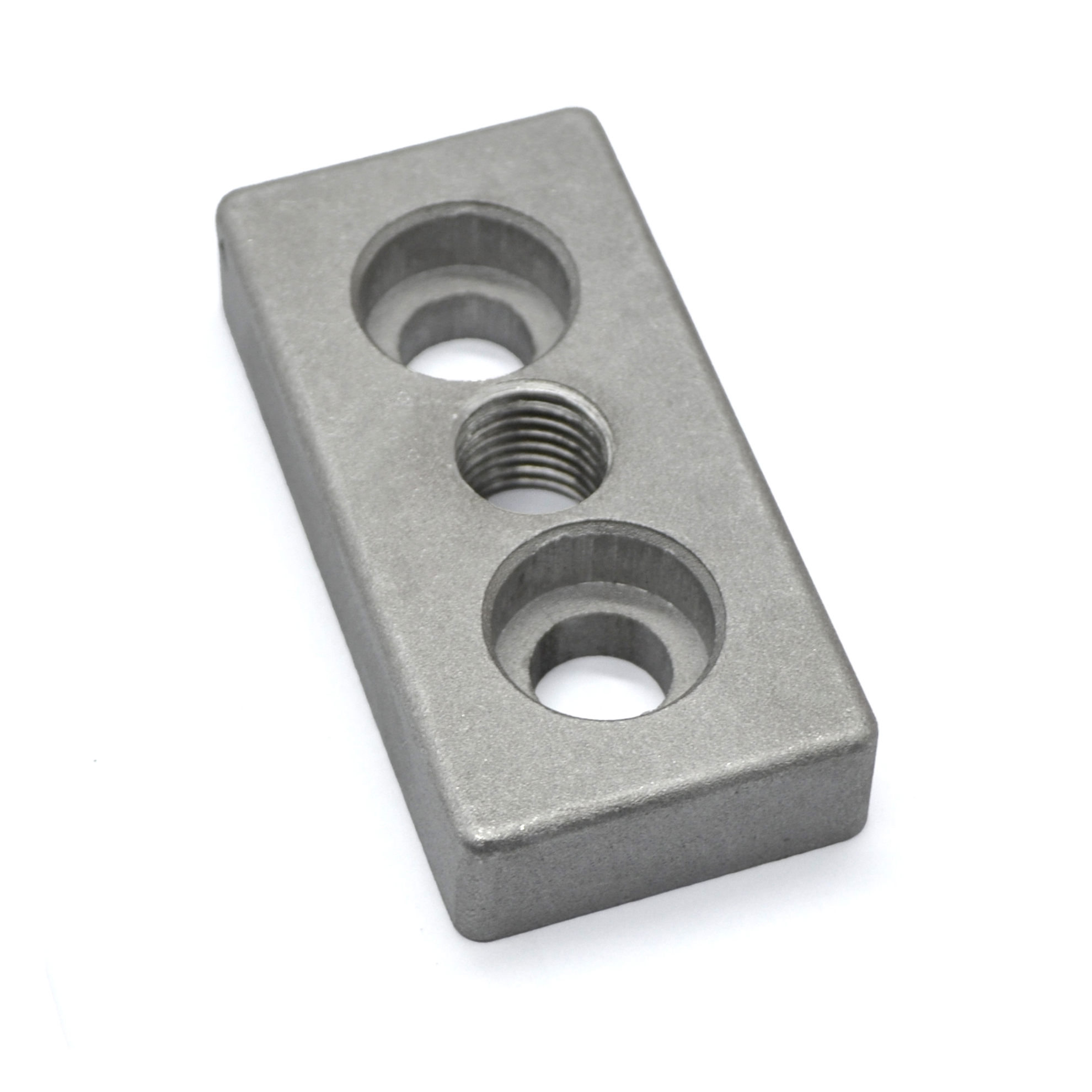

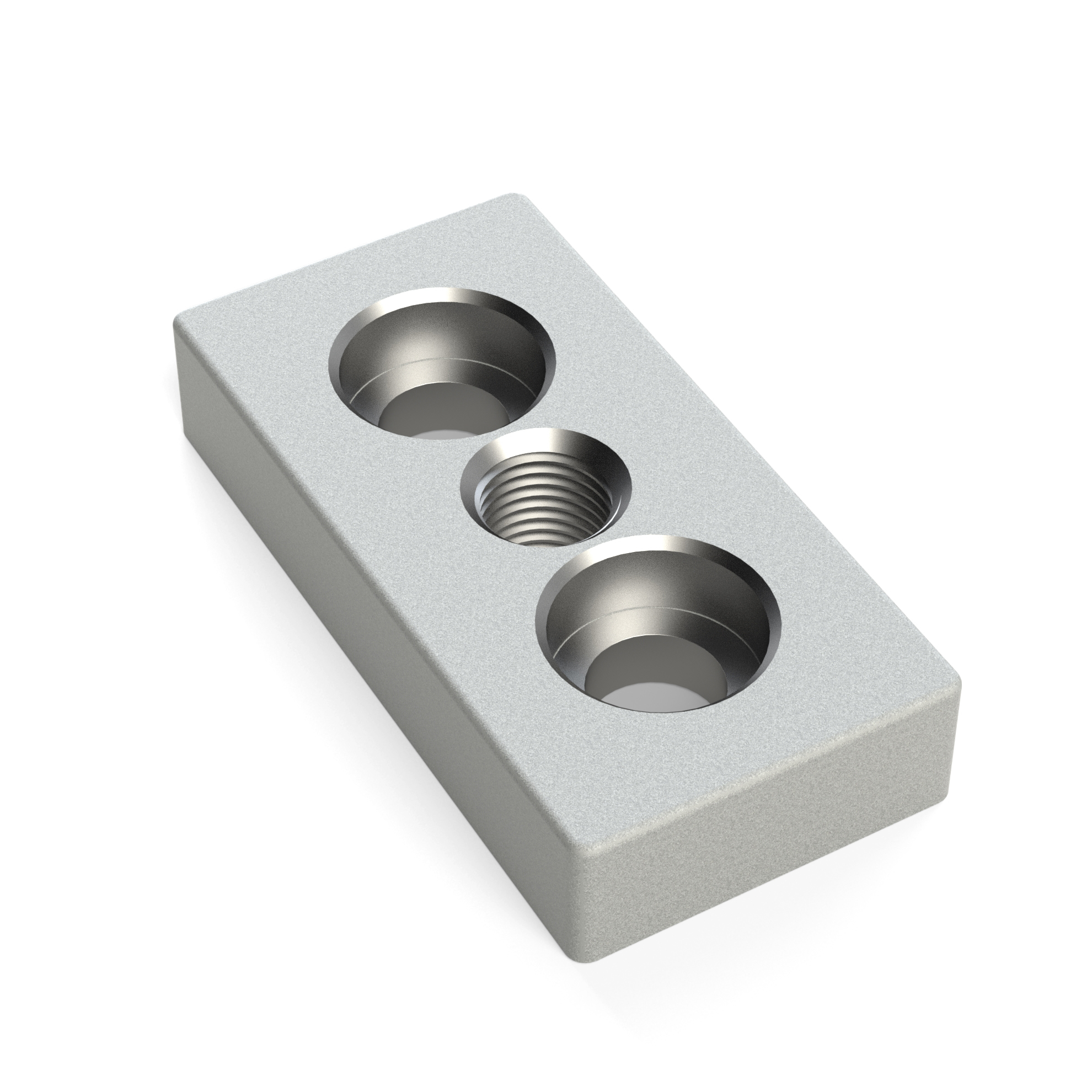

Опорная плита алюминиевая, резьба M16, размер 40х80, паз 10

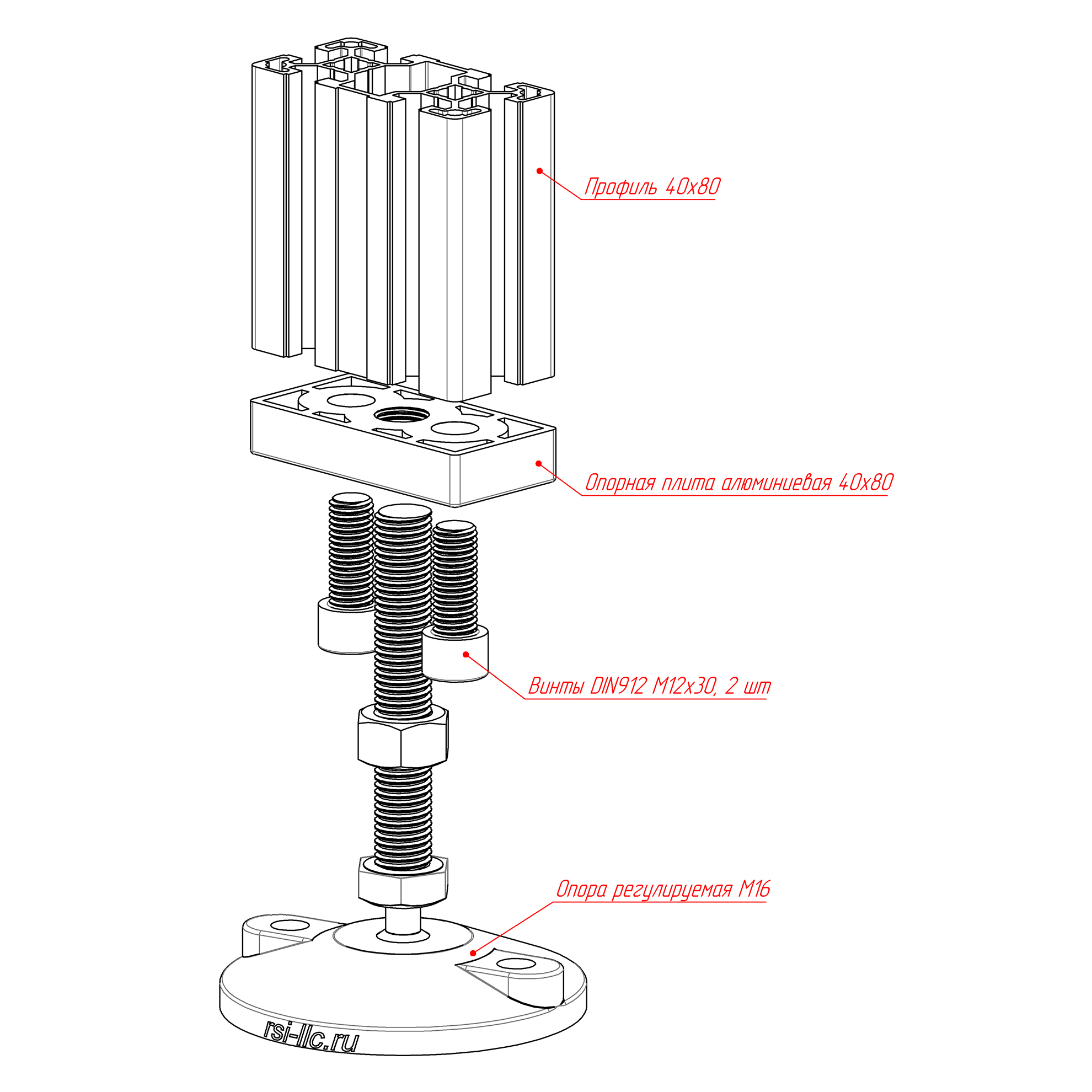

Схема сборки: Опорная плита алюминиевая M16-40х80 паз 10

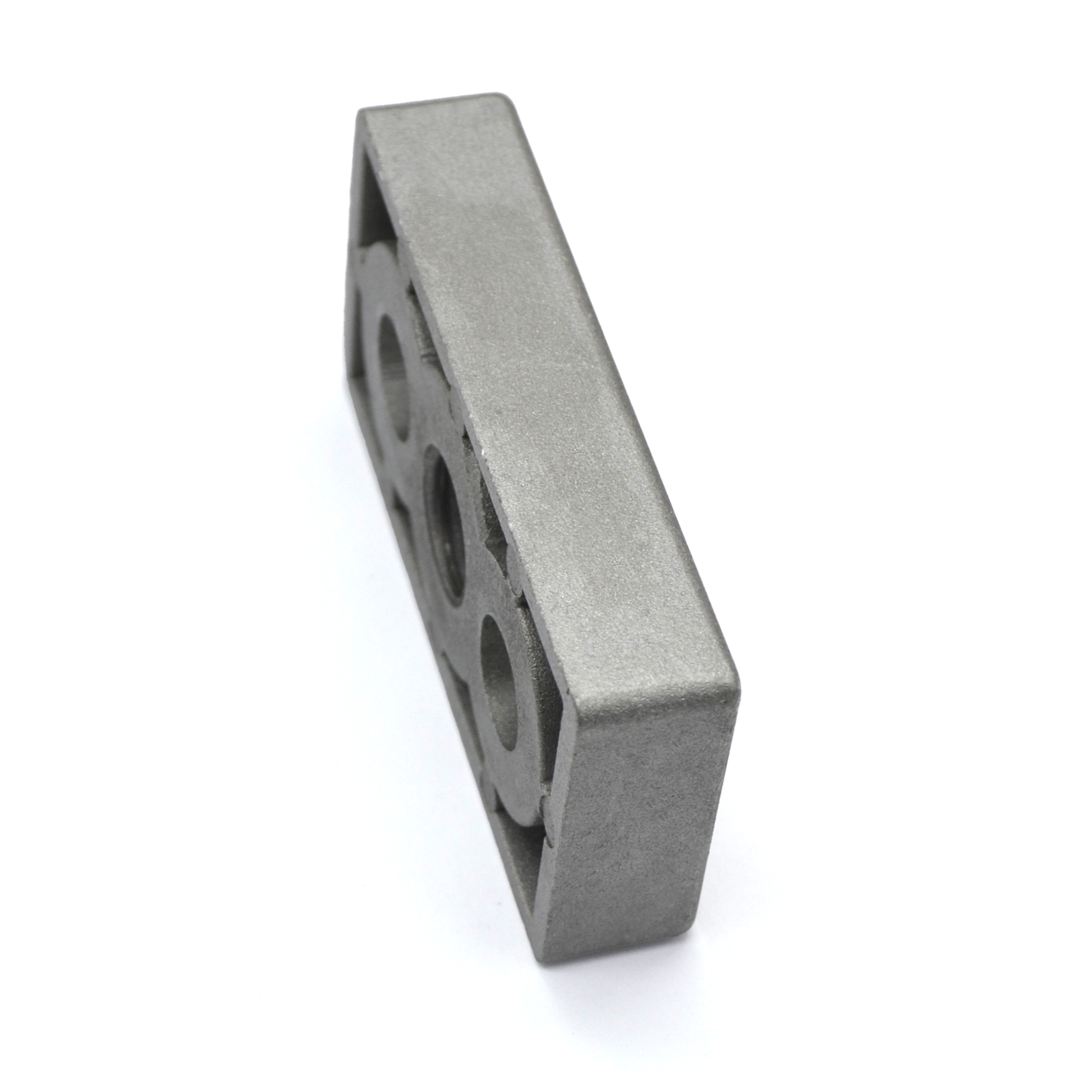

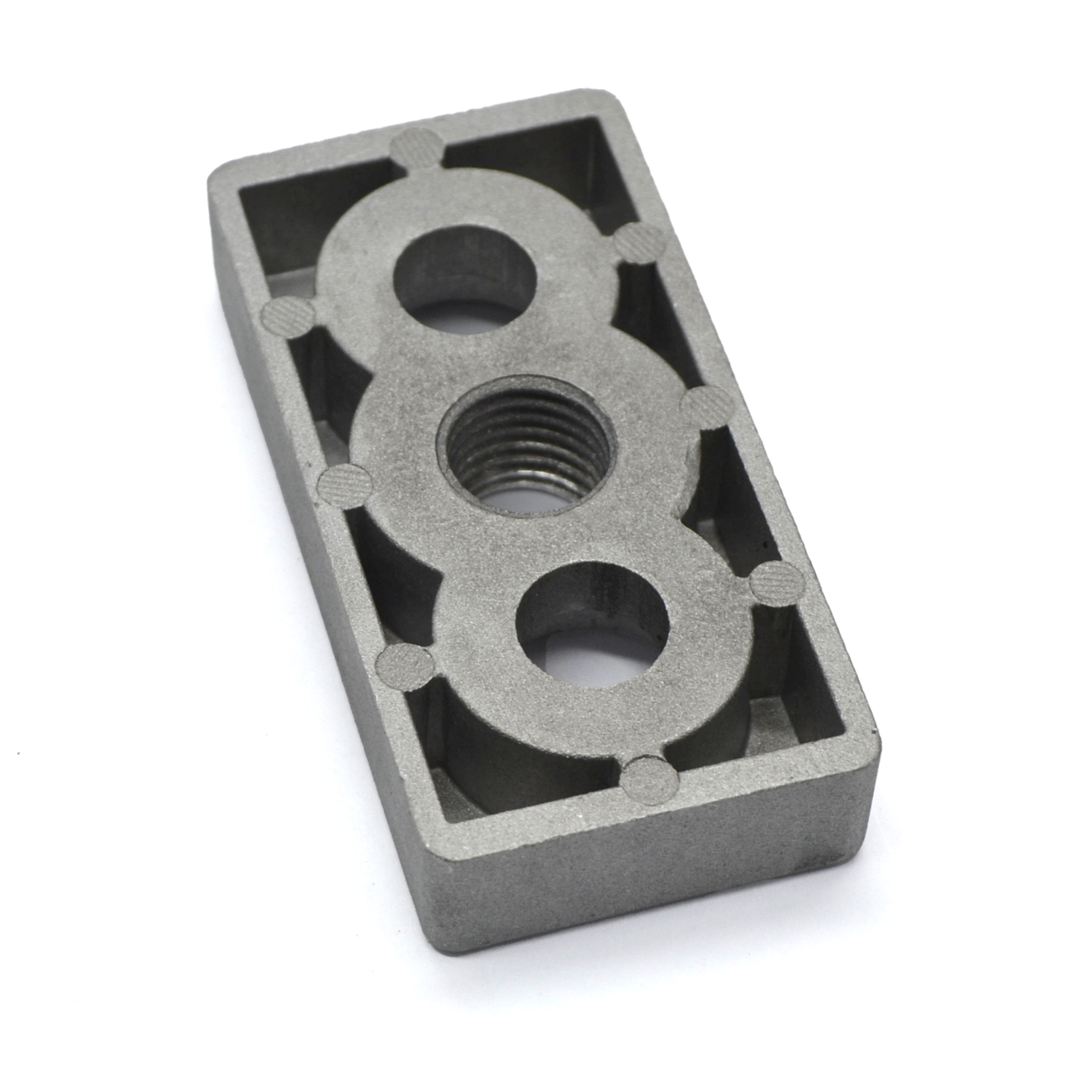

Вид сзади 7002-AL-Slot10-M16, Опорная плита
Фото 7002-AL-Slot10-M16 опора
Схема сборки и комплектация опоры 7002-AL-Slot10-M16
290.00 руб. от 1 шт
от 7 шт 284.20 ₽ −2%
от 30 шт 275.50 ₽ −5%
от 60 шт 269.70 ₽ −7%
от 175 шт 261.00 ₽ −10%
от 350 шт 255.20 ₽ −12%
от 700 шт 246.50 ₽ −15%
Наличие 7002-AL-Slot10-M16 | Опорная плита алюминиевая M16-40х80 паз 10
На складе 200 шт
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 8-12 недель
Подобрать комплекты сопутствующих крепежных элементов
Добавить
Выбрать цвет покраски + 100 ₽/шт.
RAL 3020 Матовый · +100 ₽
Добавить
RAL 2004 Матовый · +100 ₽
Добавить
RAL 1021 Матовый · +100 ₽
Добавить
RAL 6018 Матовый · +100 ₽
Добавить
RAL 6005 Матовый · +100 ₽
Добавить
RAL 5015 Матовый · +100 ₽
Добавить
RAL 5005 Матовый · +100 ₽
Добавить
RAL 7035 Матовый · +100 ₽
Добавить
RAL 7024 Матовый · +100 ₽
Добавить
RAL 9003 Матовый · +100 ₽
Добавить
RAL 9005 Муар · +100 ₽
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
7002-AL-Slot10-M16 | Опорная плита алюминиевая M16-40х80 паз 10 (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
7002-AL-Slot10-M16 | Опорная плита алюминиевая M16-40х80 паз 10 (3D-модель).ZIP
Чертёж · PDF
PDFСкачать
7002-AL-Slot10-M16 | Опорная плита алюминиевая M16-40х80 паз 10 (Чертёж).PDF

Описание

Прочная и легкая опорная плита из алюминия предназначена для надежного крепления профилей размером 40х80 мм с пазом 10 мм. Оснащена резьбой M16 и возможностью установки регулируемой ножки M16, что обеспечивает стабильность и точность в сборке различных конструкций.

Ключевые особенности:
  • Материал: высококачественный алюминий, обеспечивающий легкость и долговечность
  • Совместимость: подходит для профилей 40х80 мм с пазом 10 мм
  • Резьба: M16 для надежного крепления и регулировки
  • Назначение: крепление ножки M16 для точной настройки высоты
  • Необходимая комплектация: включает 2 винта M12x30 DIN912 с внутренним шестигранником для надежного монтажа (покупается отдельно)

Так же пластины крепления опор можно использовать для установки рым-болтов, крюков, подвесов и прочего крепежа.


Характеристики

Артикул:
 7002-AL-Slot10-M16
Серия профилей:
 с пазом 10 мм, серия 40
Материал:
 Алюминий литой под давлением
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг:
 0,082
Цвет:
 Серый

Комплекты сопутствующих крепежных элементов для арт. 7002-AL-Slot10-M16

К профилям 40х80
Винт М12х30 DIN912 (полуцилиндр) кл.пр. 8.8×2
Винт М12х30 DIN912 (полуцилиндр) кл.пр. 8.8
56,00 ₽/компл. в наличии
