7005-AL-Slot10-M12 | Опорная плита алюминиевая M12-80х80 паз 10

7005-AL-Slot10-M12 | Опорная плита алюминиевая M12-80х80 паз 10

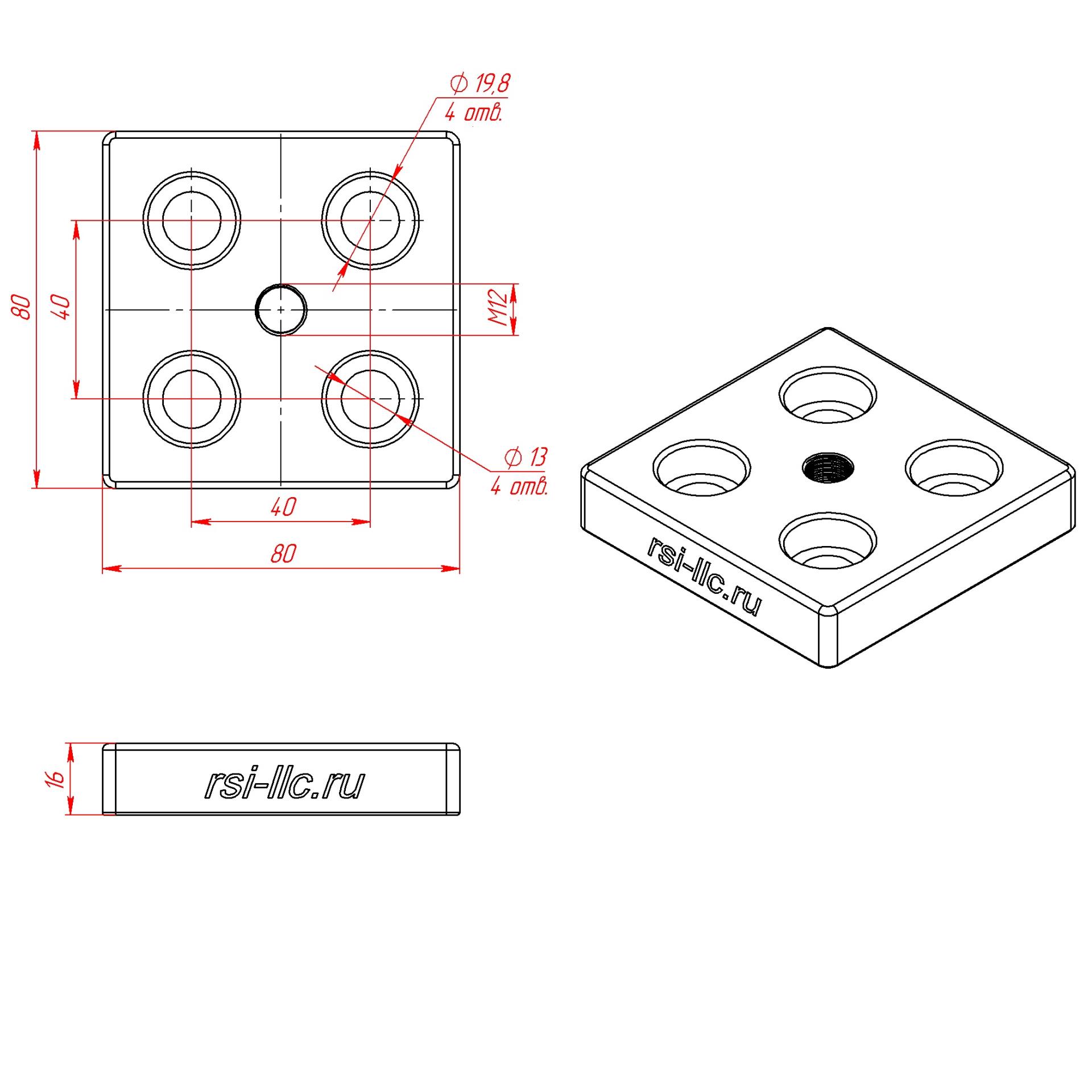

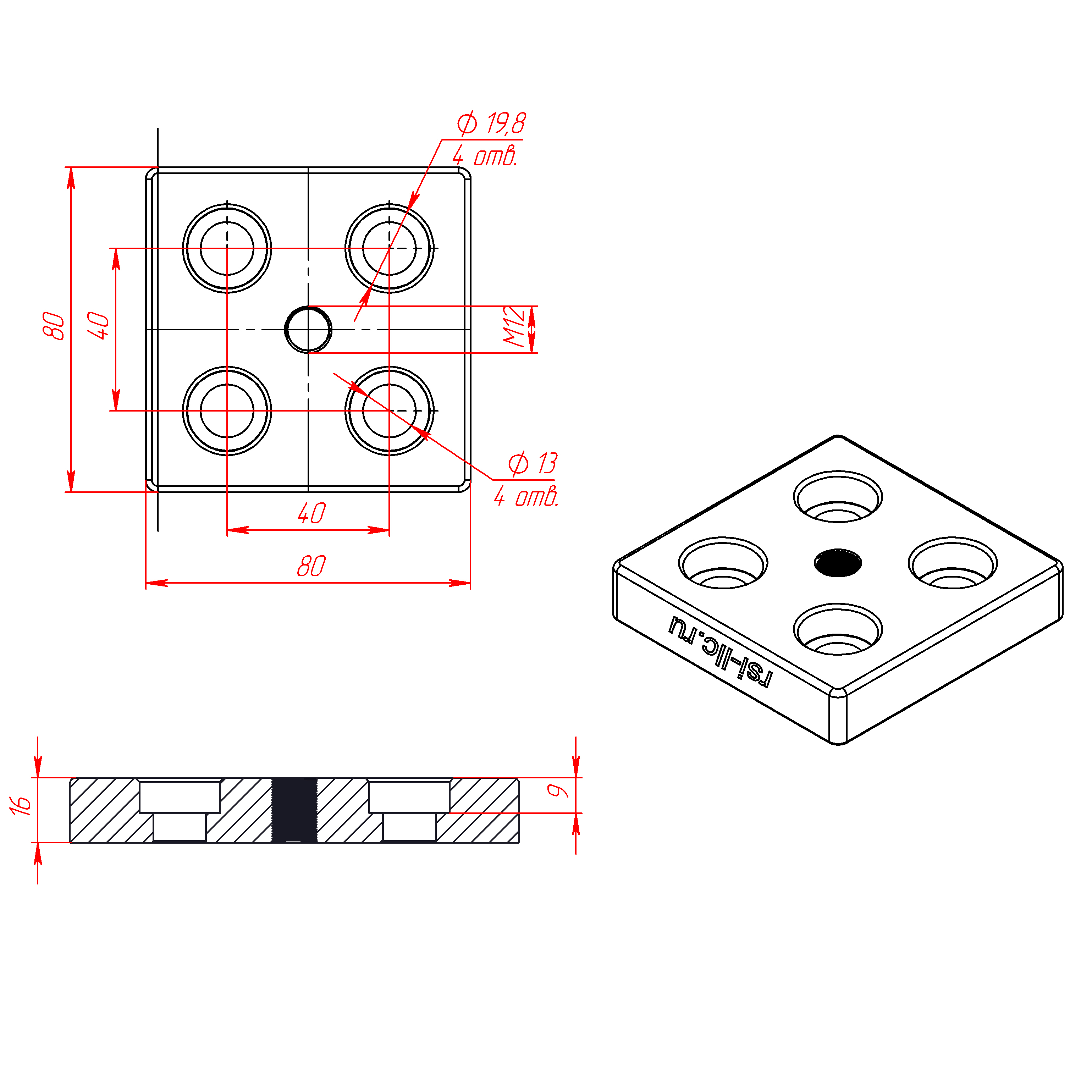

Чертёж опорной плиты для профиля 80х80, паз 10 мм

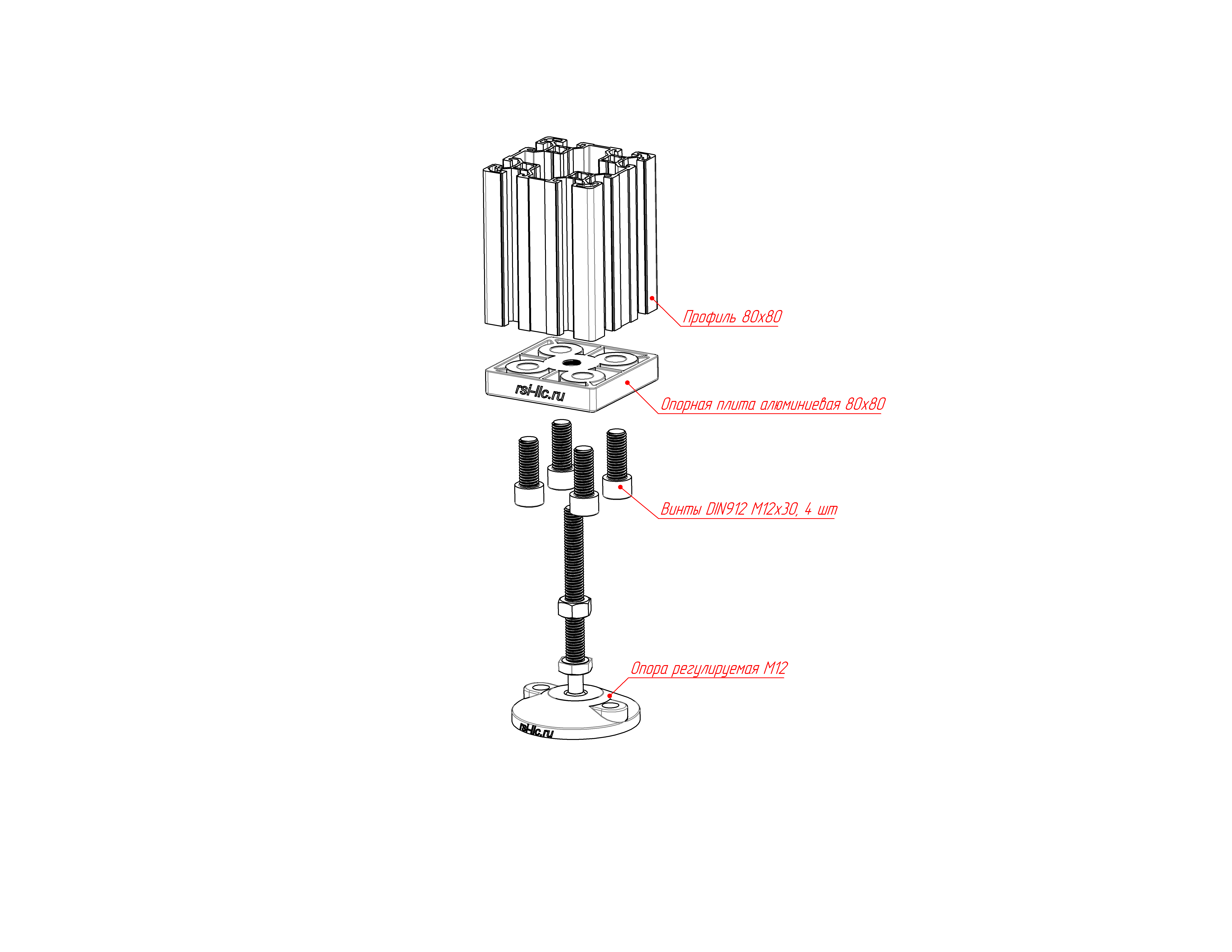

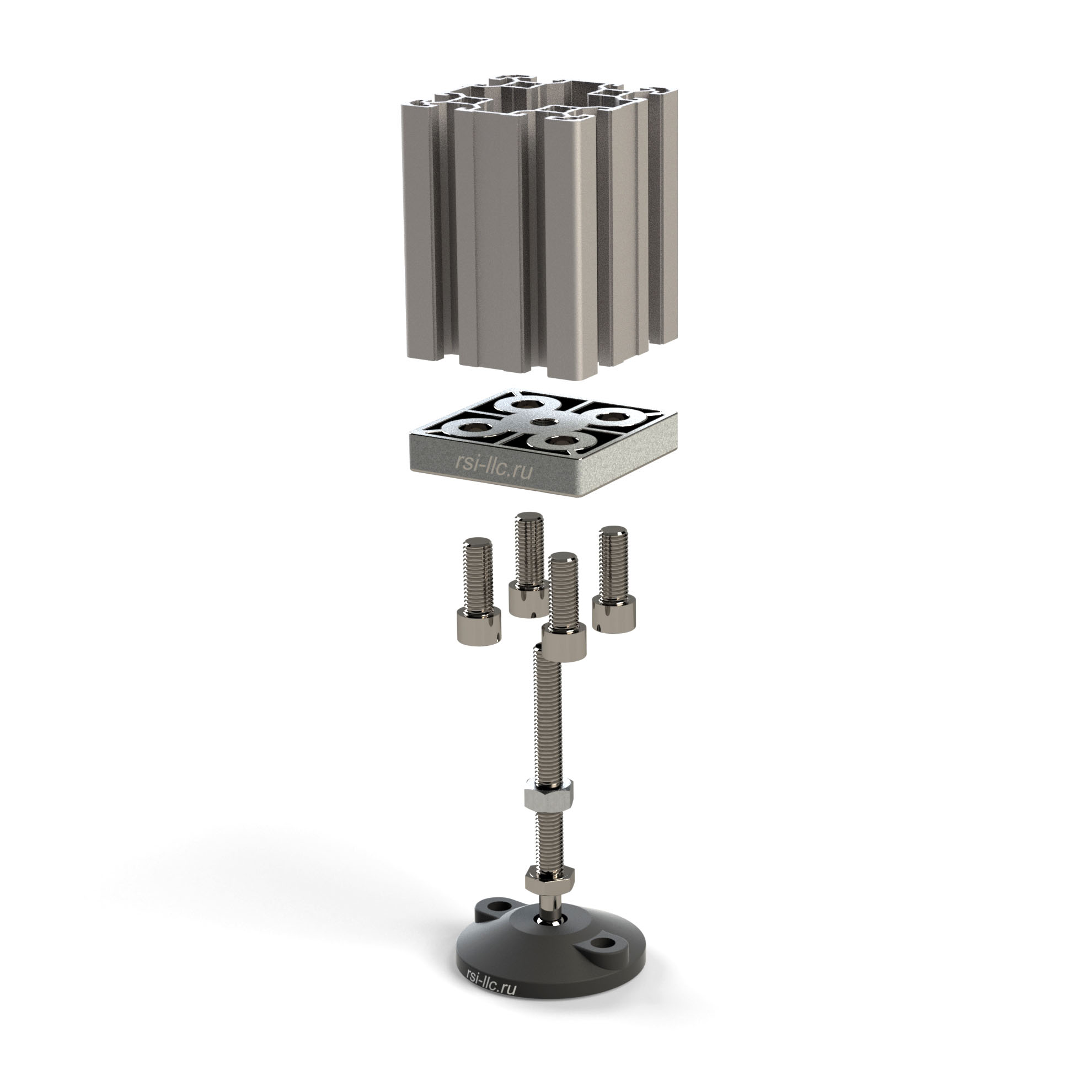

Схема сборки 7005-AL-Slot10-M12 Опорная плита, профиль 80, винты м12 и ножка м12

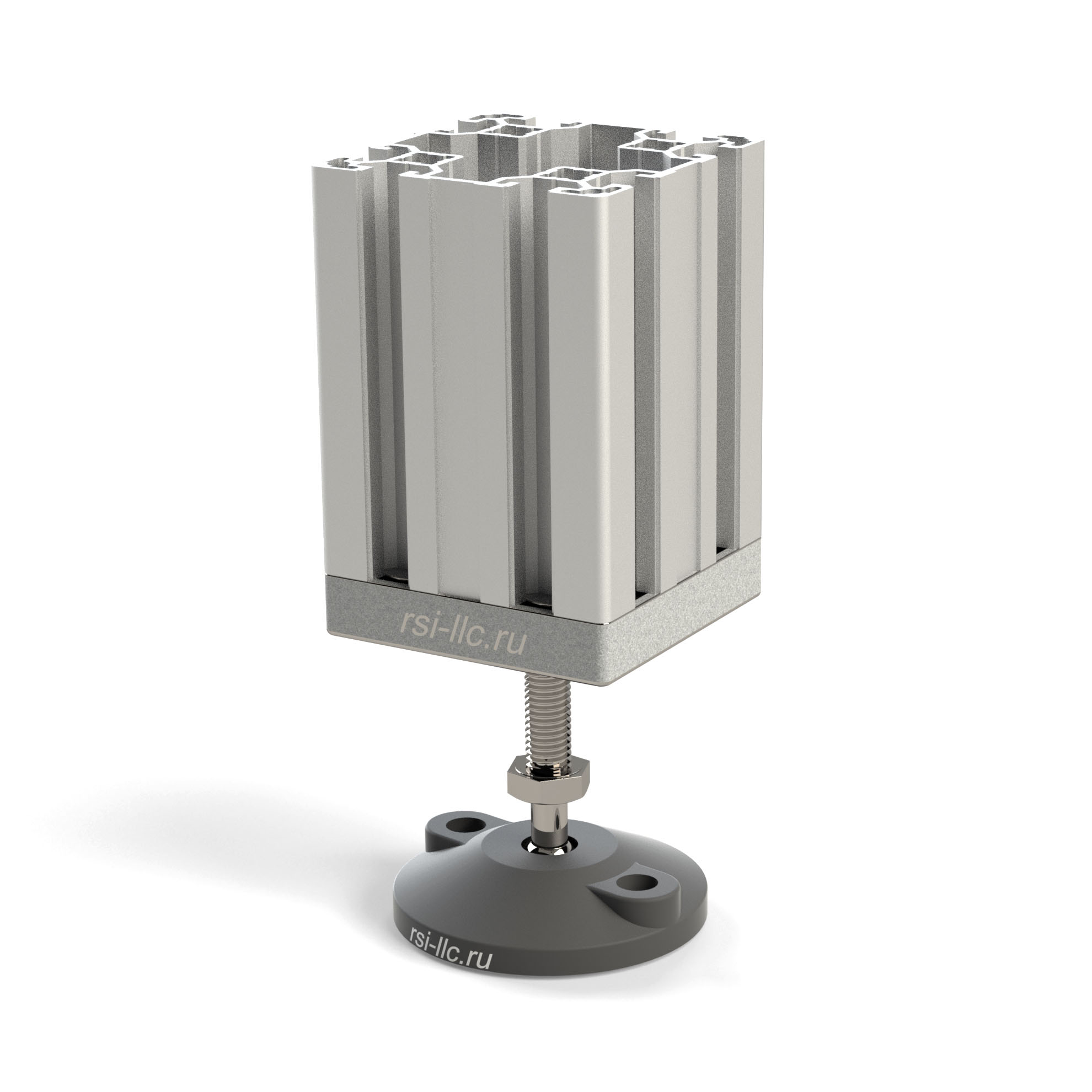

Изображение сборки опорной плиты 7005-AL-Slot10-M12

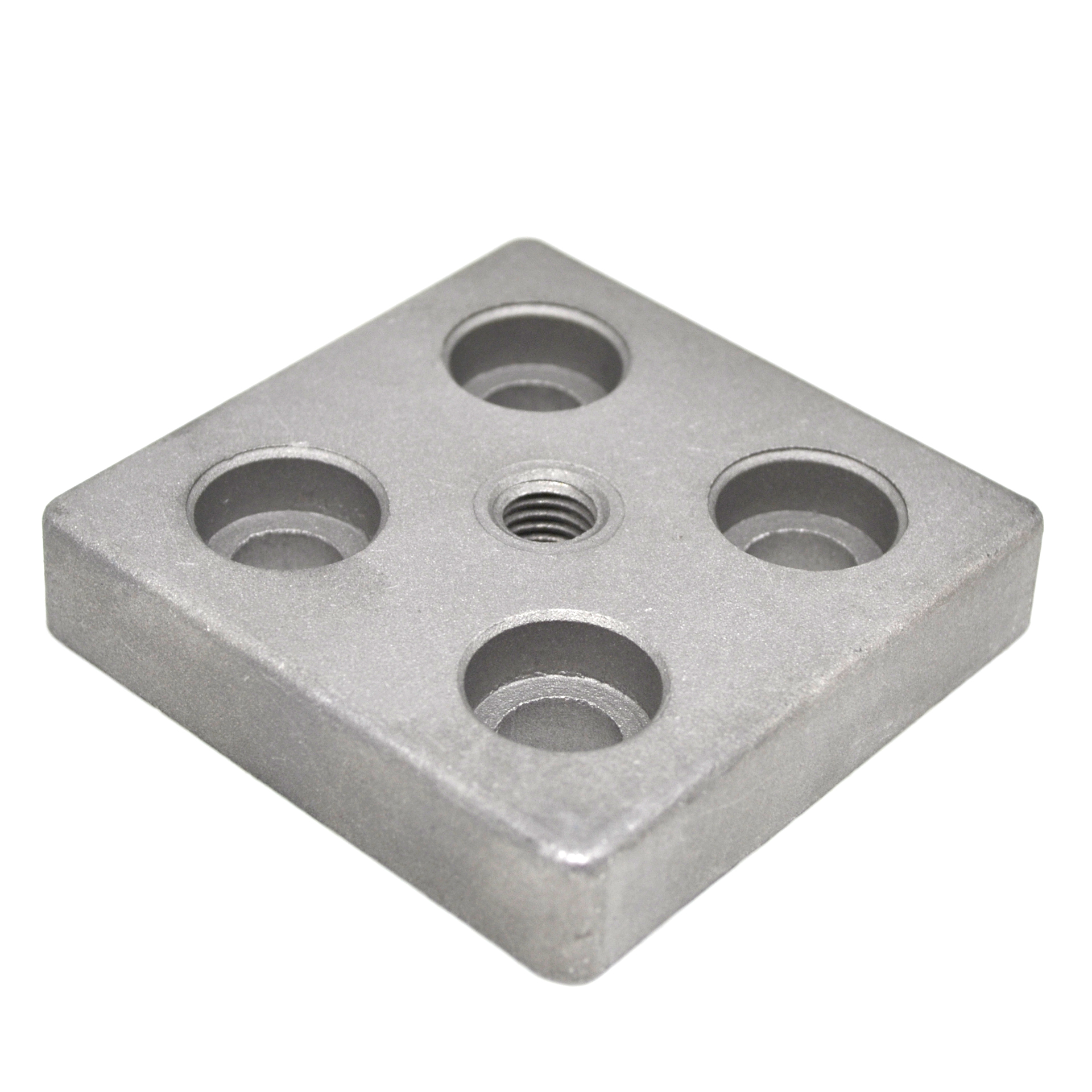

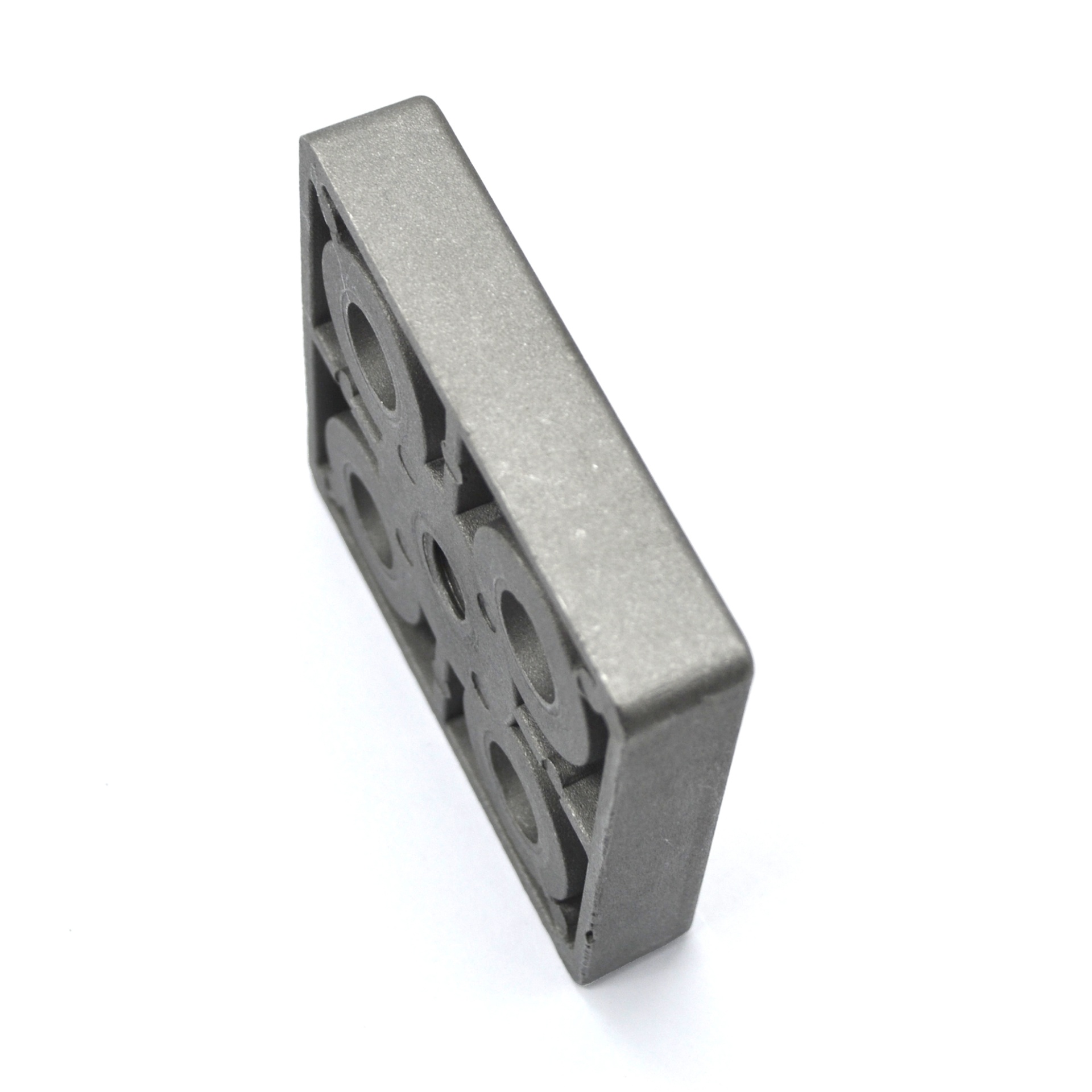

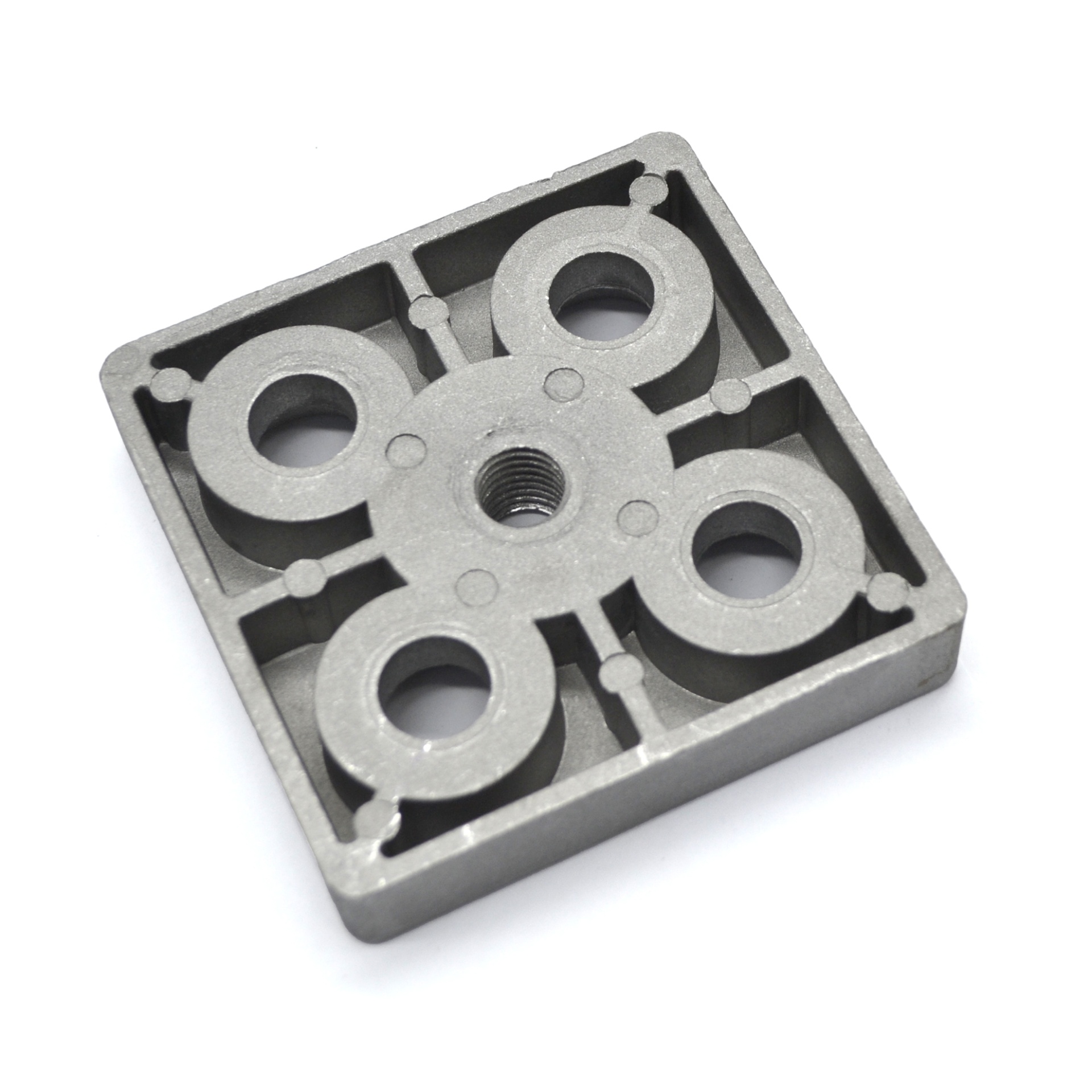

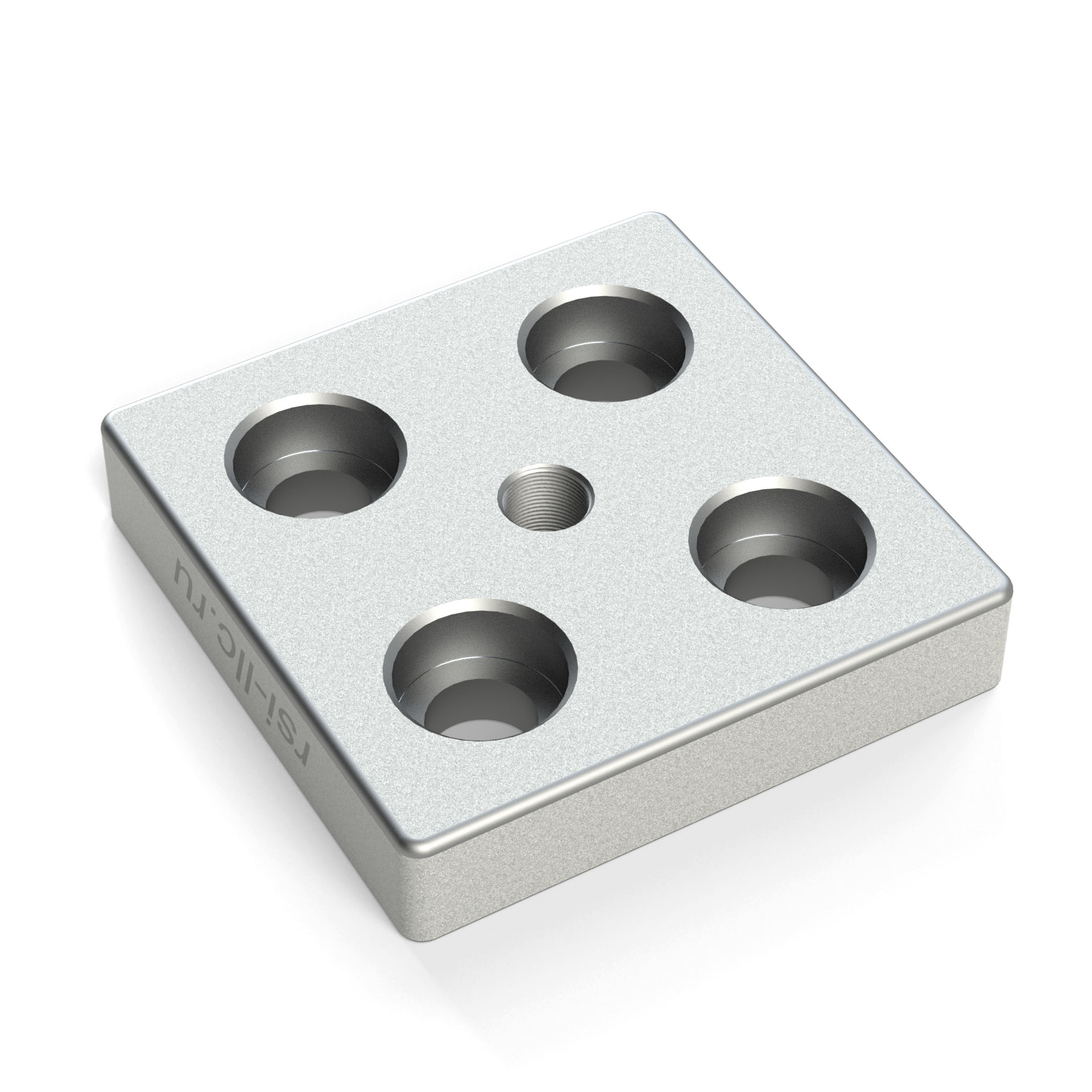

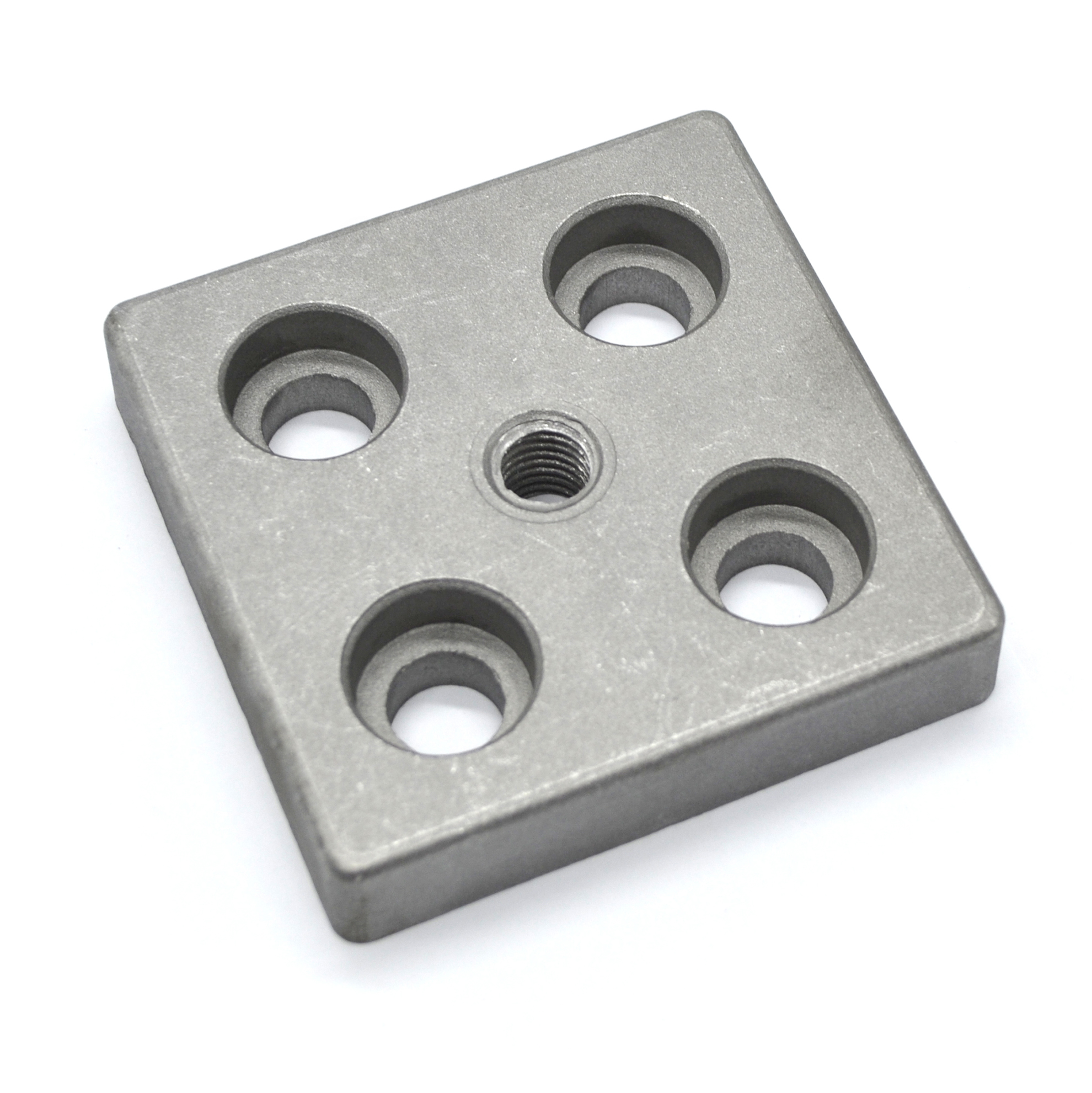

Опорная плита алюминиевая, резьба M12, размер 80х80 мм, паз 10
Опорная плита алюминиевая для резьбы M12, для профиля 80х80 с пазом 10
Торцевая опорная плита арт. 7005-Slot10
Опорная плита алюминиевая с резьбой M12, для профиля 80х80 мм с пазом 10
440.00 руб. от 1 шт
от 5 шт 431.20 ₽ −2%
от 20 шт 418.00 ₽ −5%
от 35 шт 409.20 ₽ −7%
от 120 шт 396.00 ₽ −10%
от 230 шт 387.20 ₽ −12%
от 475 шт 374.00 ₽ −15%
Наличие 7005-AL-Slot10-M12 | Опорная плита алюминиевая M12-80х80 паз 10
На складе > 300 шт
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 8-12 недель
Подобрать комплекты сопутствующих крепежных элементов
Добавить
Выбрать цвет покраски + 100 ₽/шт.
RAL 3020 Матовый · +100 ₽
Добавить
RAL 2004 Матовый · +100 ₽
Добавить
RAL 1021 Матовый · +100 ₽
Добавить
RAL 6018 Матовый · +100 ₽
Добавить
RAL 6005 Матовый · +100 ₽
Добавить
RAL 5015 Матовый · +100 ₽
Добавить
RAL 5005 Матовый · +100 ₽
Добавить
RAL 7035 Матовый · +100 ₽
Добавить
RAL 7024 Матовый · +100 ₽
Добавить
RAL 9003 Матовый · +100 ₽
Добавить
RAL 9005 Муар · +100 ₽
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
7005-AL-Slot10-M12 | Опорная плита алюминиевая M12-80х80 паз 10 (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
7005-AL-Slot10-M12 | Опорная плита алюминиевая M12-80х80 паз 10 (3D-модель).ZIP
Чертёж · PDF
PDFСкачать
7005-AL-Slot10-M12 | Опорная плита алюминиевая M12-80х80 паз 10 (Чертёж).PDF

Описание

Алюминиевая опорная плита 80x80 мм с пазом 10 для установки регулируемой ножки M12

Прочная и легкая алюминиевая плита предназначена для надежной фиксации регулируемых ножек с резьбой M12 в конструкционных профилях размером 80x80 мм.

Основные характеристики:
  • Материал: Алюминий высокого качества
  • Размеры: 80х80 мм
  • Тип паза: 10
  • Совместимость: Регулируемые ножки с резьбой M12
Рекомендуемый крепеж: Винты М12х30 DIN912 с внутренним шестигранником (4 шт.) — рекомендуется докупить для надежной фиксации.

Также пластины крепления опор можно использовать для установки рым-болтов, крюков, подвесов и прочего крепежа.


Характеристики

Артикул:
 7005-AL-Slot10-M12
Серия профилей:
 с пазом 10 мм, серия 40
Материал:
 Алюминий литой под давлением
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг:
 0,174
Цвет:
 Серый

Комплекты сопутствующих крепежных элементов для арт. 7005-AL-Slot10-M12

Для профилей 80х80
Винт М12х30 DIN912 (полуцилиндр) кл.пр. 8.8×4
Винт М12х30 DIN912 (полуцилиндр) кл.пр. 8.8
112,00 ₽/компл. в наличии
