2015 | Трехсторонний сферический соединитель 45R c заглушкой

Трехсторонний соединитель к профилям 45R с заглушкой

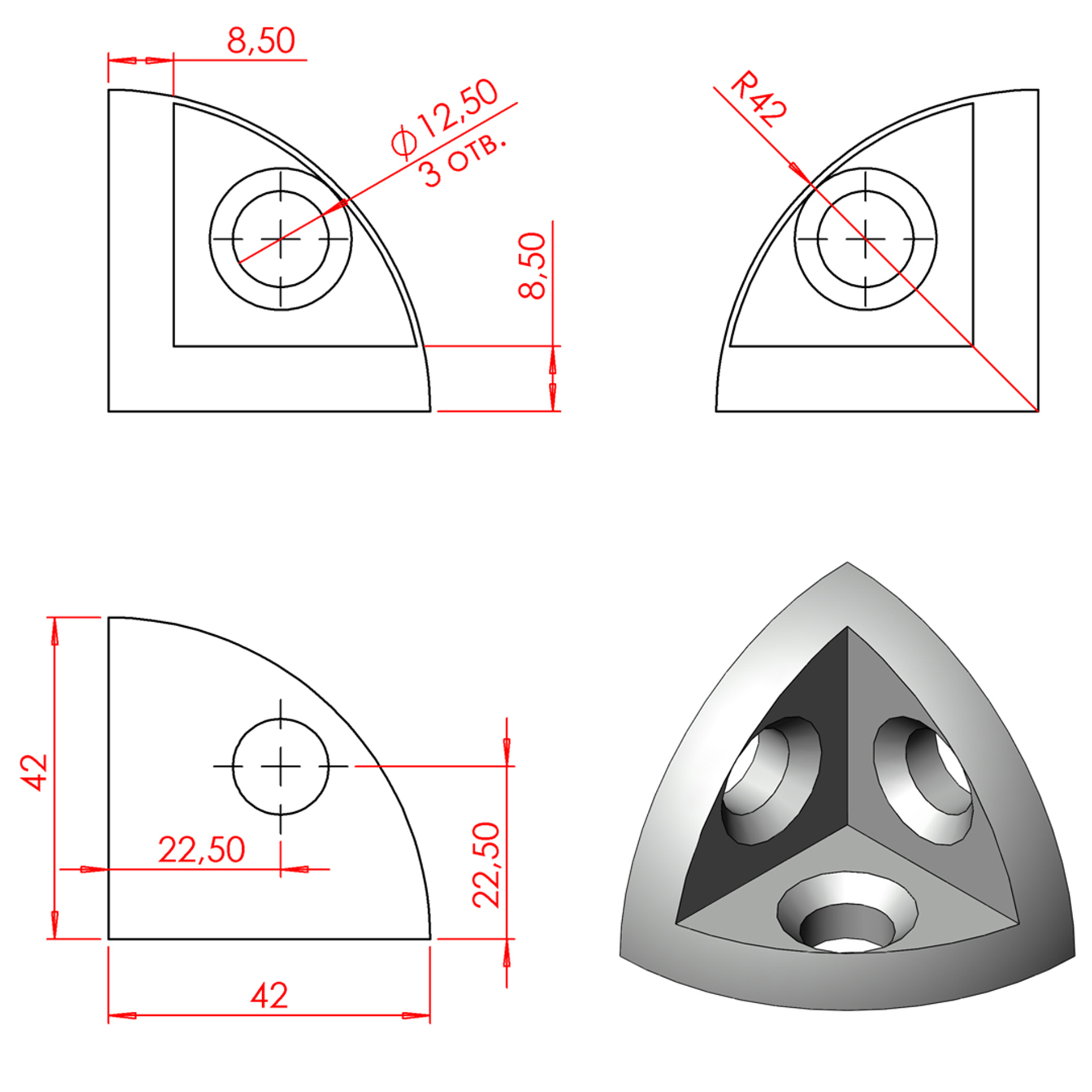

Чертеж соединителя арт. 2015 к профилям 45R

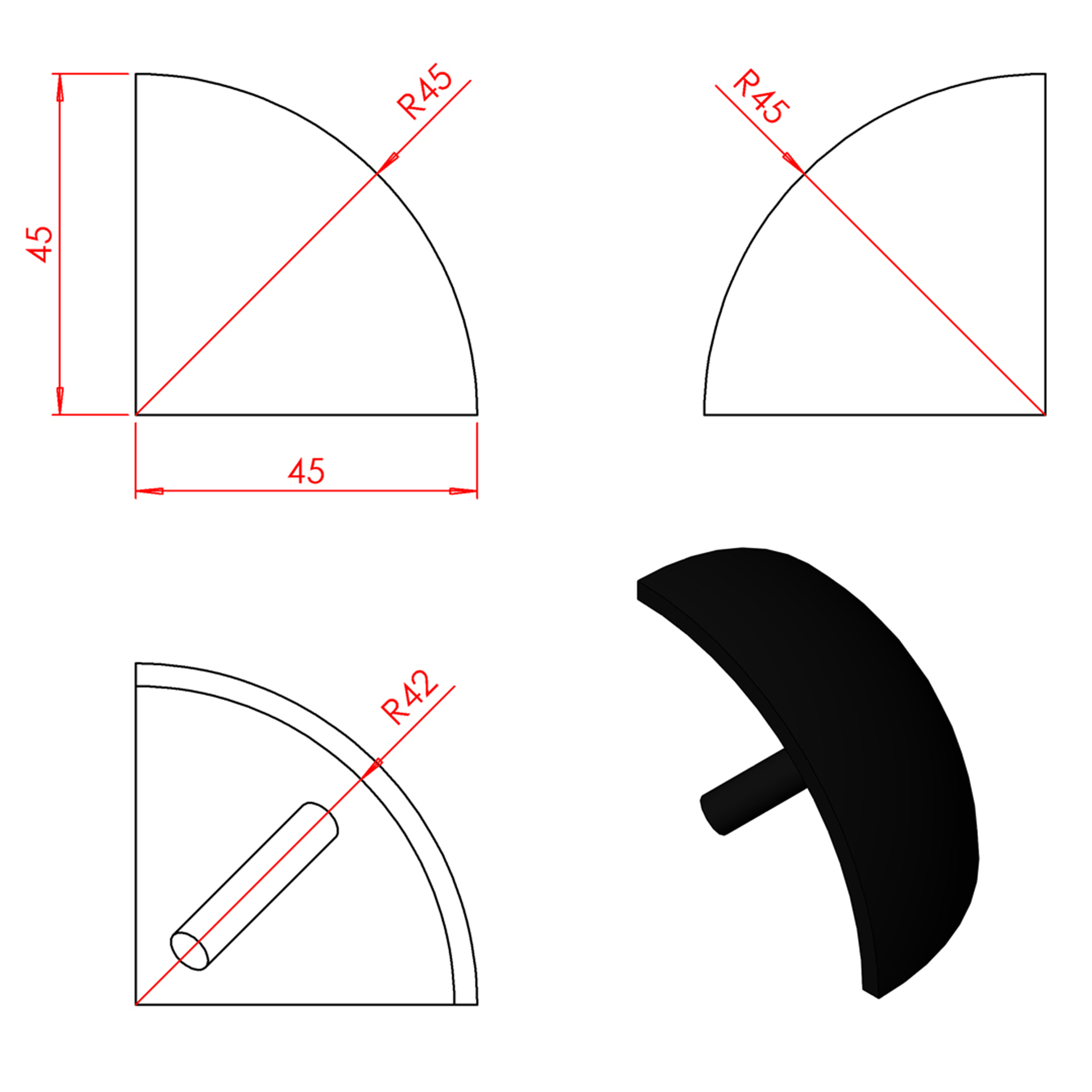

Чертеж пластиковой заглушки соединителя к трехстороннему соединителю профилей 45R

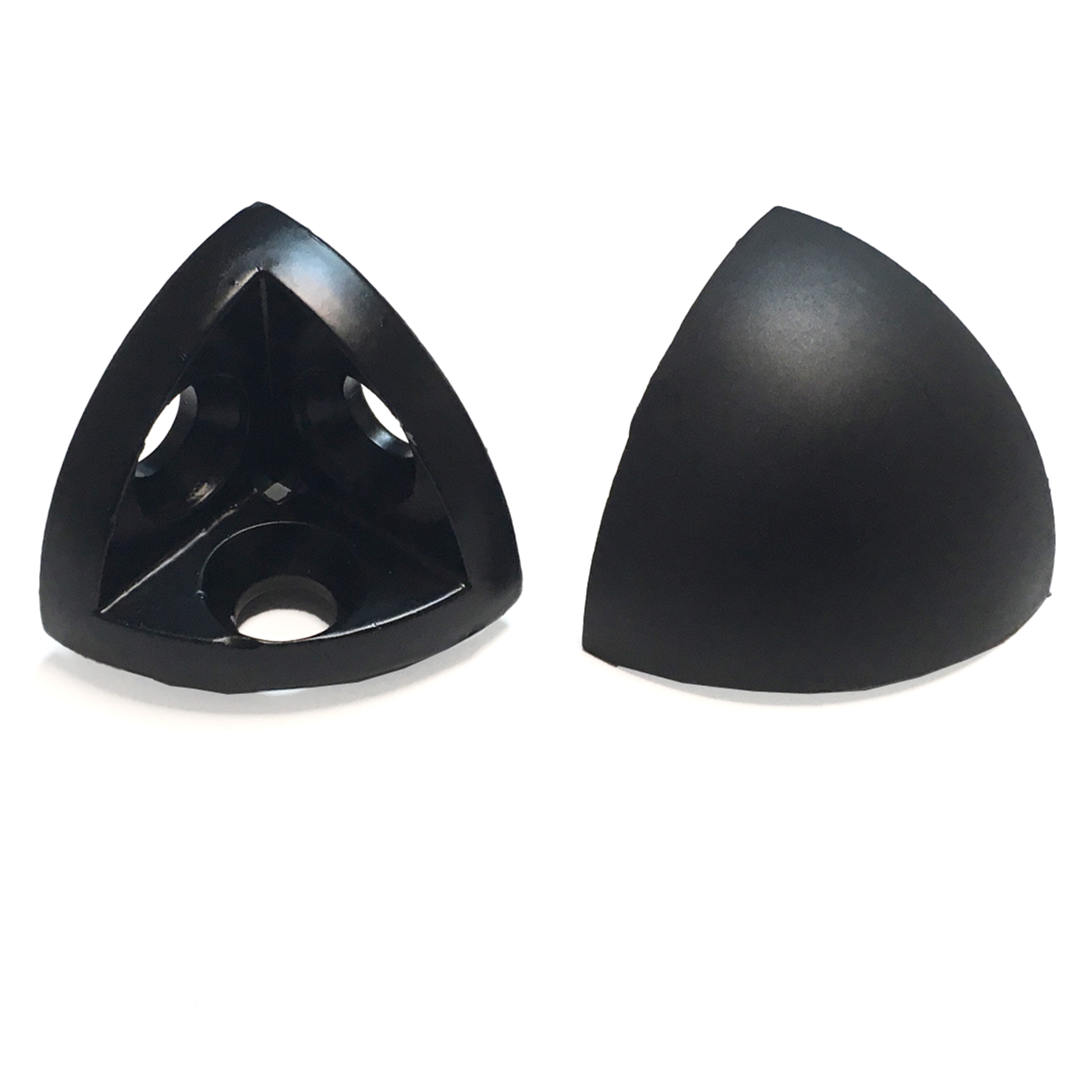

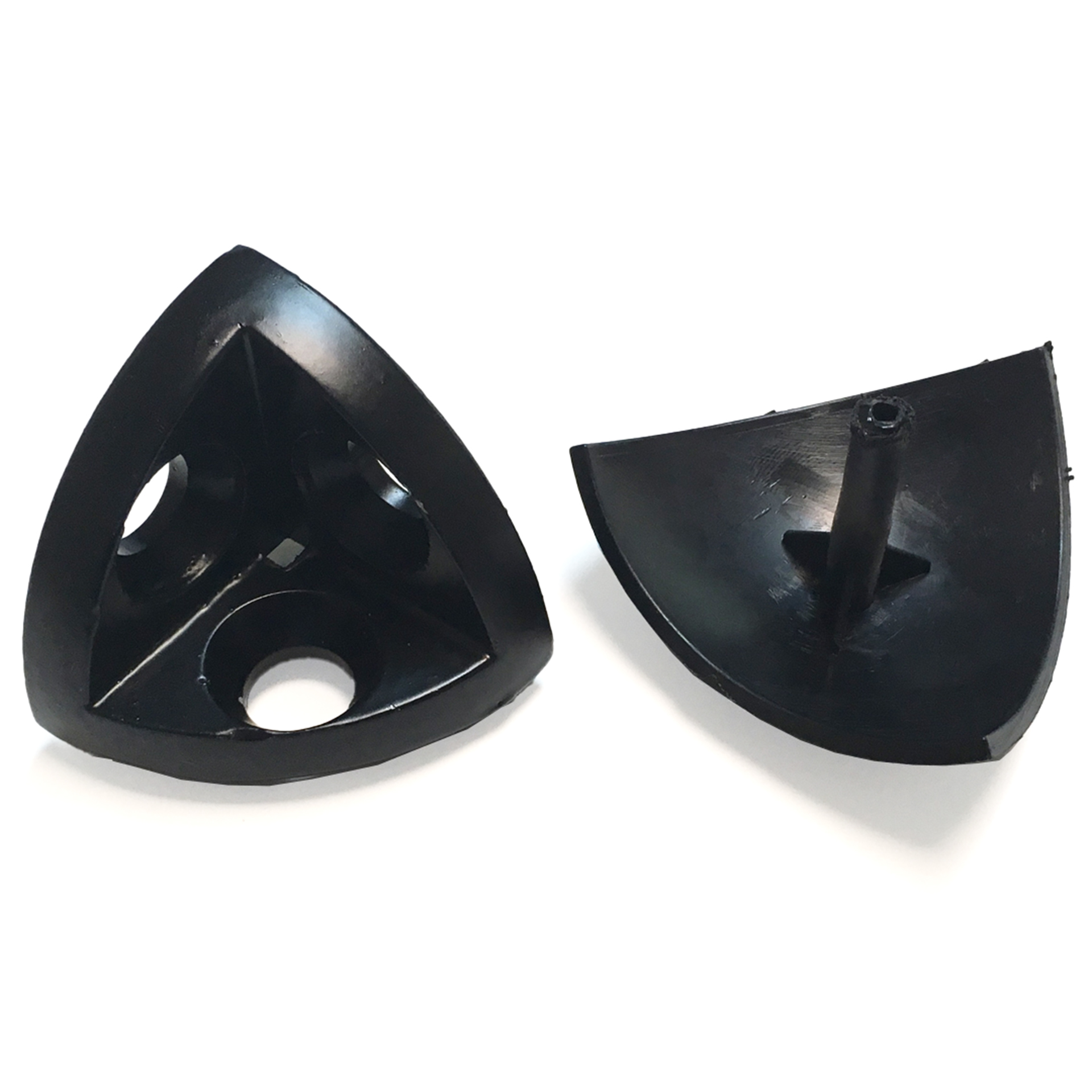

Заглушка и трехсторонний уголок к конструкционным профилям 45R

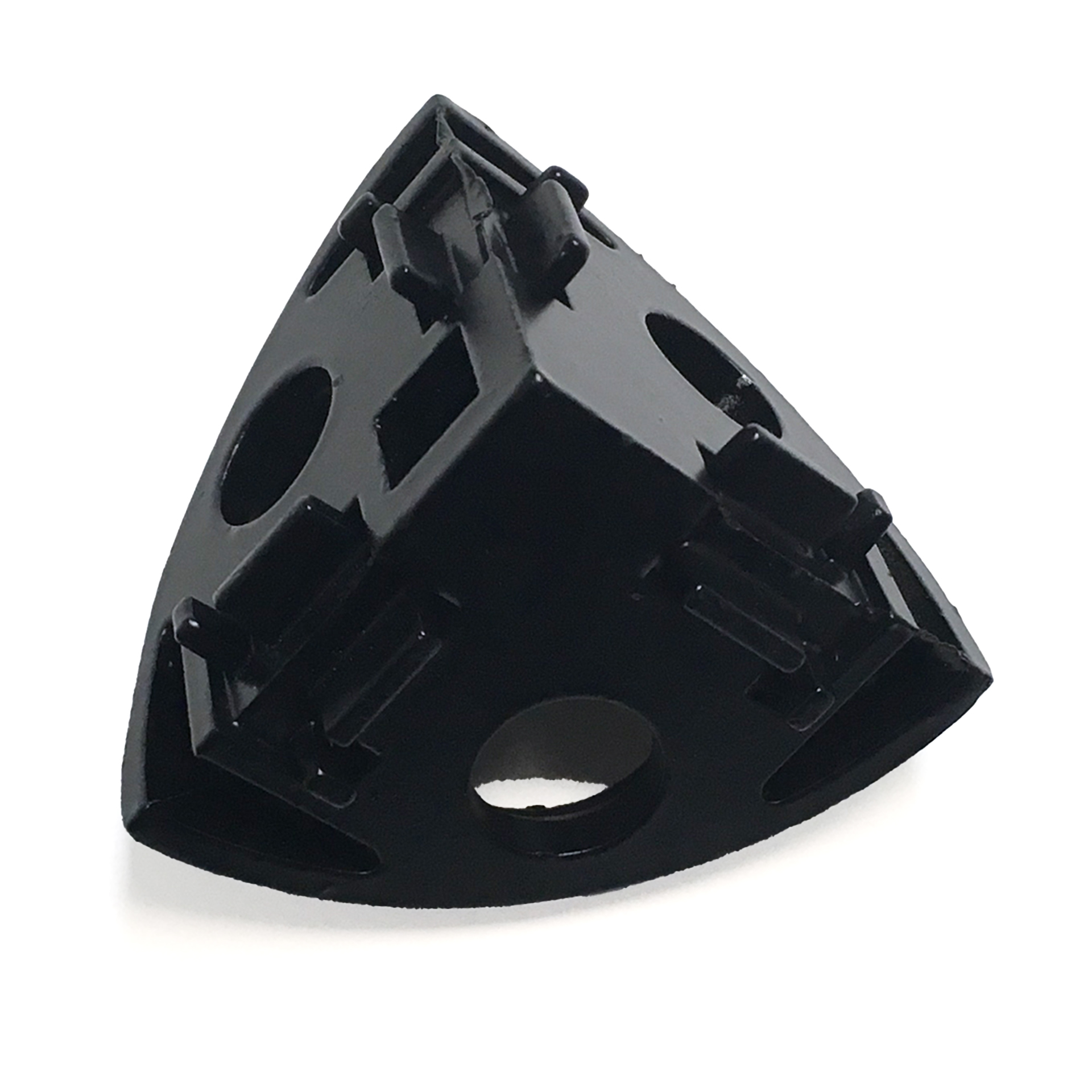

Соединитель на 3 стороны для станочных профилей 45R

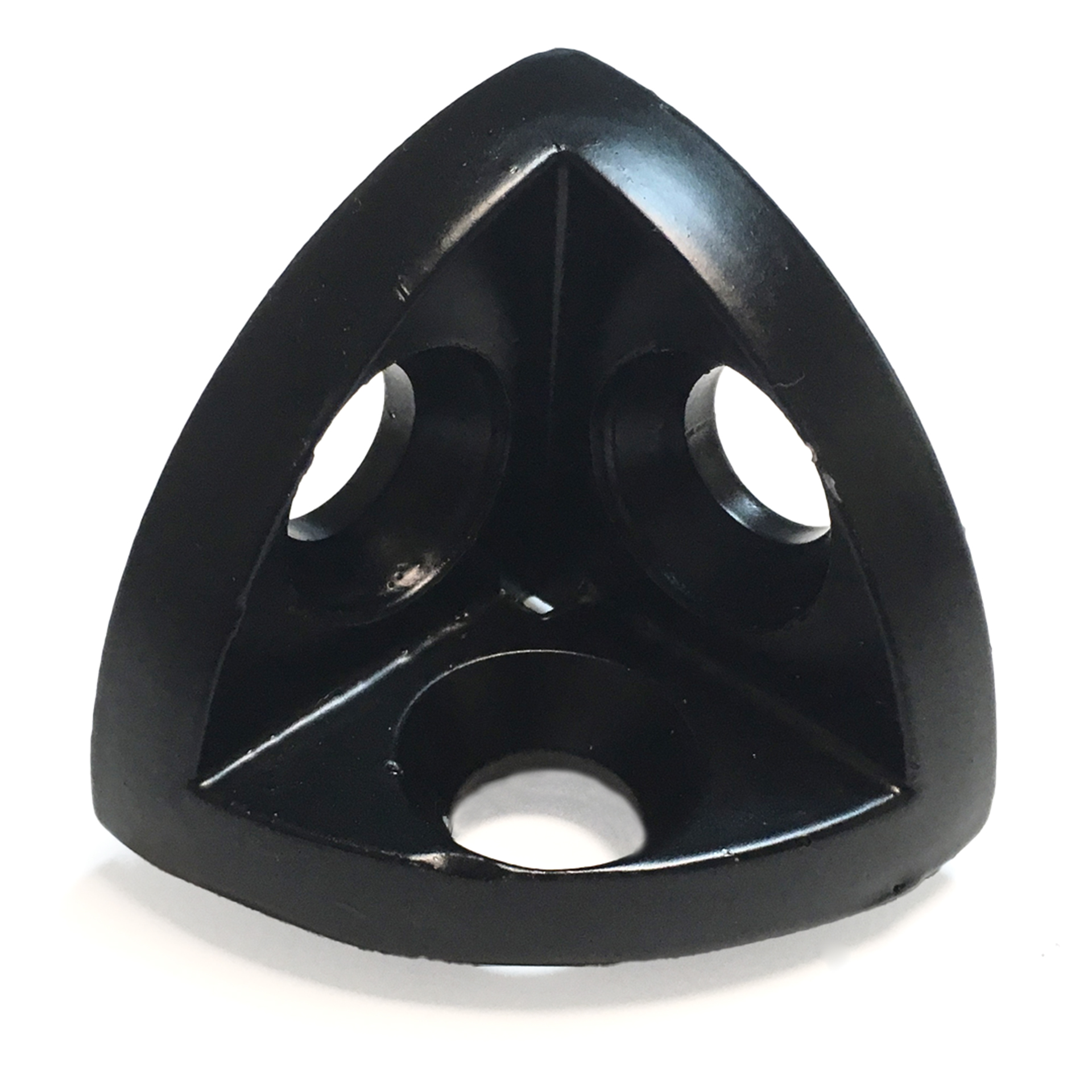

Общий вид соединителя профилей 45R
430.00 руб. от 1 шт
от 6 шт 421.40 ₽ −2%
от 25 шт 412.80 ₽ −4%
от 60 шт 404.20 ₽ −6%
от 120 шт 395.60 ₽ −8%
от 240 шт 387.00 ₽ −10%
от 350 шт 378.40 ₽ −12%
Наличие 2015 | Трехсторонний сферический соединитель 45R c заглушкой
На складе 1100 шт
Добавить

Файлы для скачивания

3D модель пластиковой заглушки · STEP
STEPСкачать
2015 | Трехсторонний сферический соединитель 45R c заглушкой (3D модель пластиковой заглушки).STEP
3D модель сборки соединителя с заглушкой · STEP
STEPСкачать
2015 | Трехсторонний сферический соединитель 45R c заглушкой (3D модель сборки соединителя с заглушкой).STEP
3D модель стального соединителя · STEP
STEPСкачать
2015 | Трехсторонний сферический соединитель 45R c заглушкой (3D модель стального соединителя).STEP
Чертежи к заглушке · PDF
PDFСкачать
2015 | Трехсторонний сферический соединитель 45R c заглушкой (Чертежи к заглушке).PDF
Чертежи к соединителю · PDF
PDFСкачать
2015 | Трехсторонний сферический соединитель 45R c заглушкой (Чертежи к соединителю).PDF

Описание

Пластиковая заглушка идет в комплекте с соединителем. Крепежные винты в комплекте не идут!

Не забудьте купить комплект крепежа к трехстороннему соединителю серии 45 арт. 2015: Винт 12x25 DIN7991 с доработкой (наружный диаметр винта стачивается на токарном станке) - 3 шт.

Характеристики

Артикул:
 2015
Серия профилей:
 с пазом 10 мм, серия 45
Ширина паза, мм:
 8
Аналог Bosch Rexroth Group:
 3842519321
Материал:
 Цинк литой под давлением
Вес, кг:
 0.160
Цвет:
 Черный
