Трехсторонний внутренний угловой соединитель, 20х20, угол 135 град. Тип2

225.00 руб. от 1 шт.

( -5 % )	213.75 РУБ.	от 50 шт.
( -10 % )	202.50 РУБ.	от 100 шт.
( -12 % )	198.00 РУБ.	от 500 шт.
( -15 % )	191.25 РУБ.	от 1000 шт.

Количество

добавить

НА СКЛАДЕ
≈ 6 шт.

КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

3D модель-онлайн:

Нажми для просмотра в 3D ▼

Описание

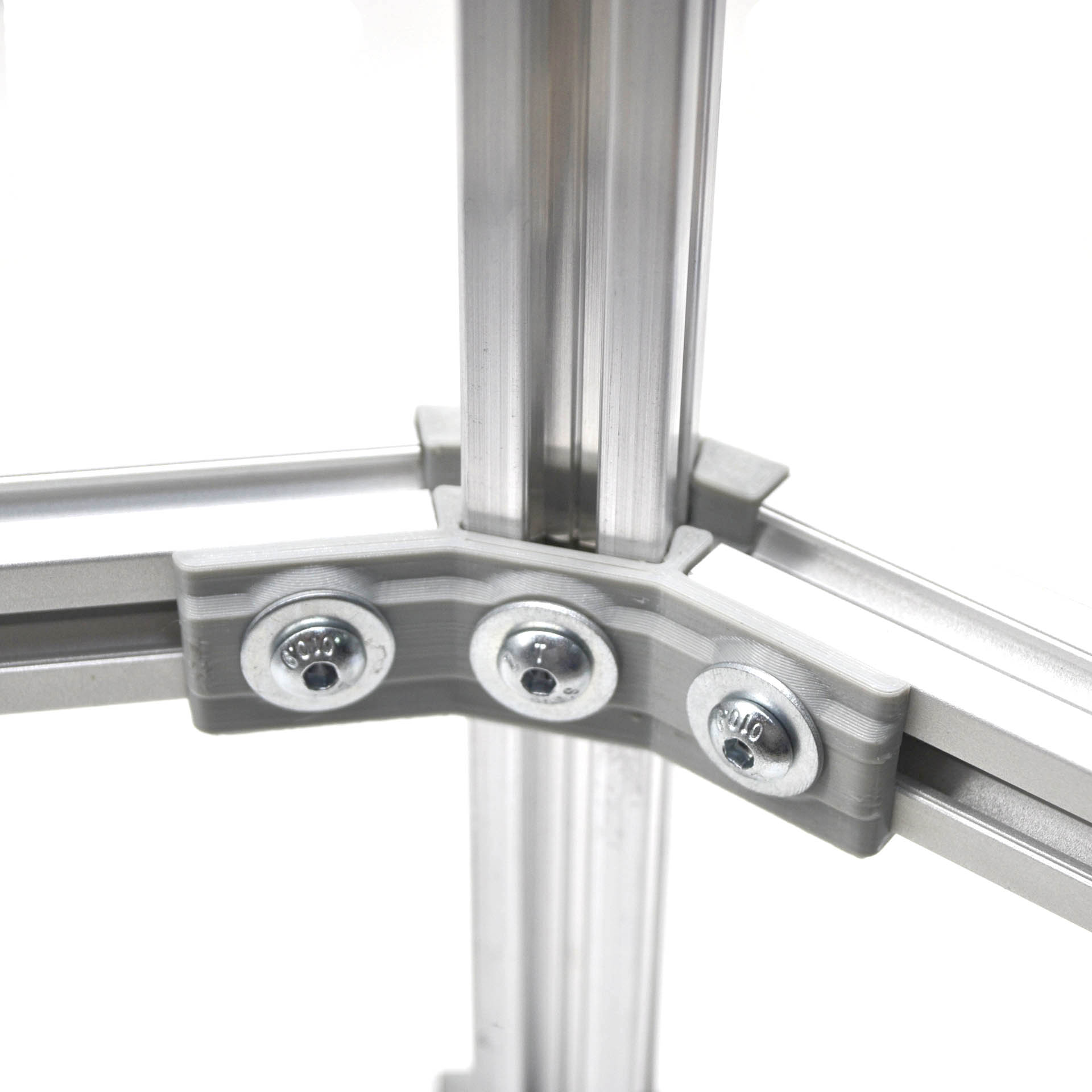

3-х сторонний внутренний угловой соединитель к профилям серии 20, с пазом 6 мм. Позволяет зафиксировать узлы конструкции под углом 135 градусов

Загрузить:

- 3D модель (3D-2020-135-Type2.step)

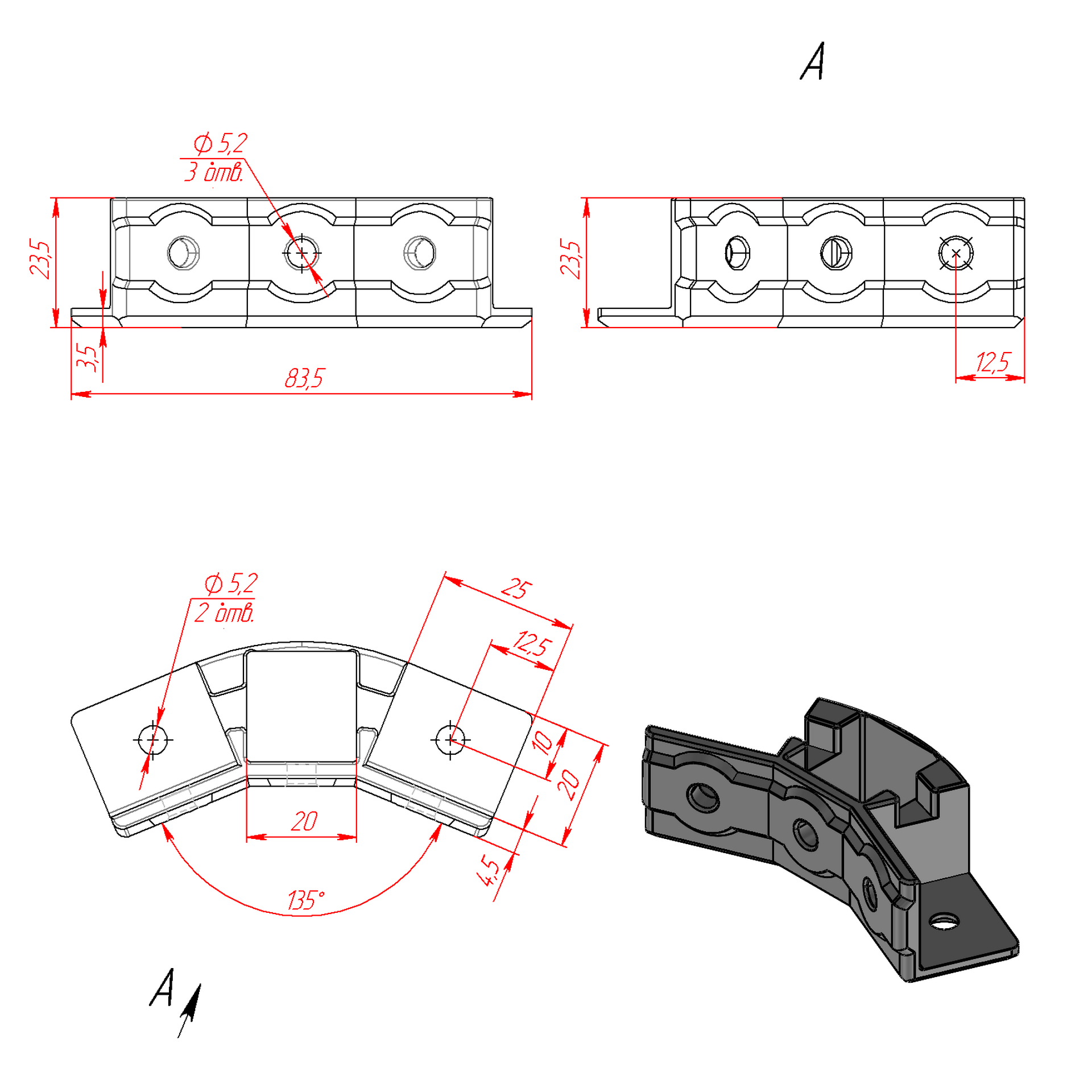

- Чертеж (3D-2020-135-Type2.pdf)
- Пример конструкции с использованием соединителей 3D-2020-135-Type1 и 3D-2020-135-Type2 (Пример сборки.step)

Не забудьте купить комплект крепежа к внутреннему угловому соединителю арт. 3D-2020-135-Type2:

1. Винт М5х10 мм DIN7991 - 2 шт. + Т-Гайка М5 паз 6 арт. 5002 - 2 шт.
- или Винт М5х10 мм DIN7991 - 2 шт. + Сухарь пазовый, паз 6, М5 арт. 5270 - 2 шт.
- или Винт М5х10 мм DIN7991 - 2 шт. + Сухарь пазовый c прижимным шариком, паз 6, М5 арт. 5047 - 2 шт.
2. Винт М5х10 (ISO 7380 или DIN912) - 3 шт. + Т-Гайка М5 паз 6 арт. 5002 - 3 шт.
- или Винт М5х10 (ISO 7380 или DIN912) - 3 шт. + Сухарь пазовый, паз 6, М5, арт. 5270 - 3 шт.
- или Винт М5х10 (ISO 7380 или DIN912) - 3 шт. + Сухарь пазовый c прижимным шариком, паз 6, М5, арт. 5047 - 3 шт.
- или Болт Т-образный М5х16 арт. 5386 - 3 шт. + Гайка шестигранная М5 DIN934 - 3 шт.
- или Болт Т-образный М5х16 арт. 5386 - 3 шт. + Гайка с фланцем М5 DIN6923 - 3 шт.
3. Шайба увеличенная D5 DIN9021 - 3 шт.

Характеристики

Артикул:	3D-2020-135-Type2
Профили:	с пазом 6 мм, 20х20, 20х40, 20х80
Ширина паза, мм:	6
Материал:	Пластик
Вес, кг:	0.029
Цвет:	Серый
