225.00 руб. от 1 шт.
( -5 % )
213.75 РУБ.
от 50 шт.
( -10 % )
202.50 РУБ.
от 100 шт.
( -12 % )
198.00 РУБ.
от 500 шт.
( -15 % )
191.25 РУБ.
от 1000 шт.
RSI
Количество

Описание

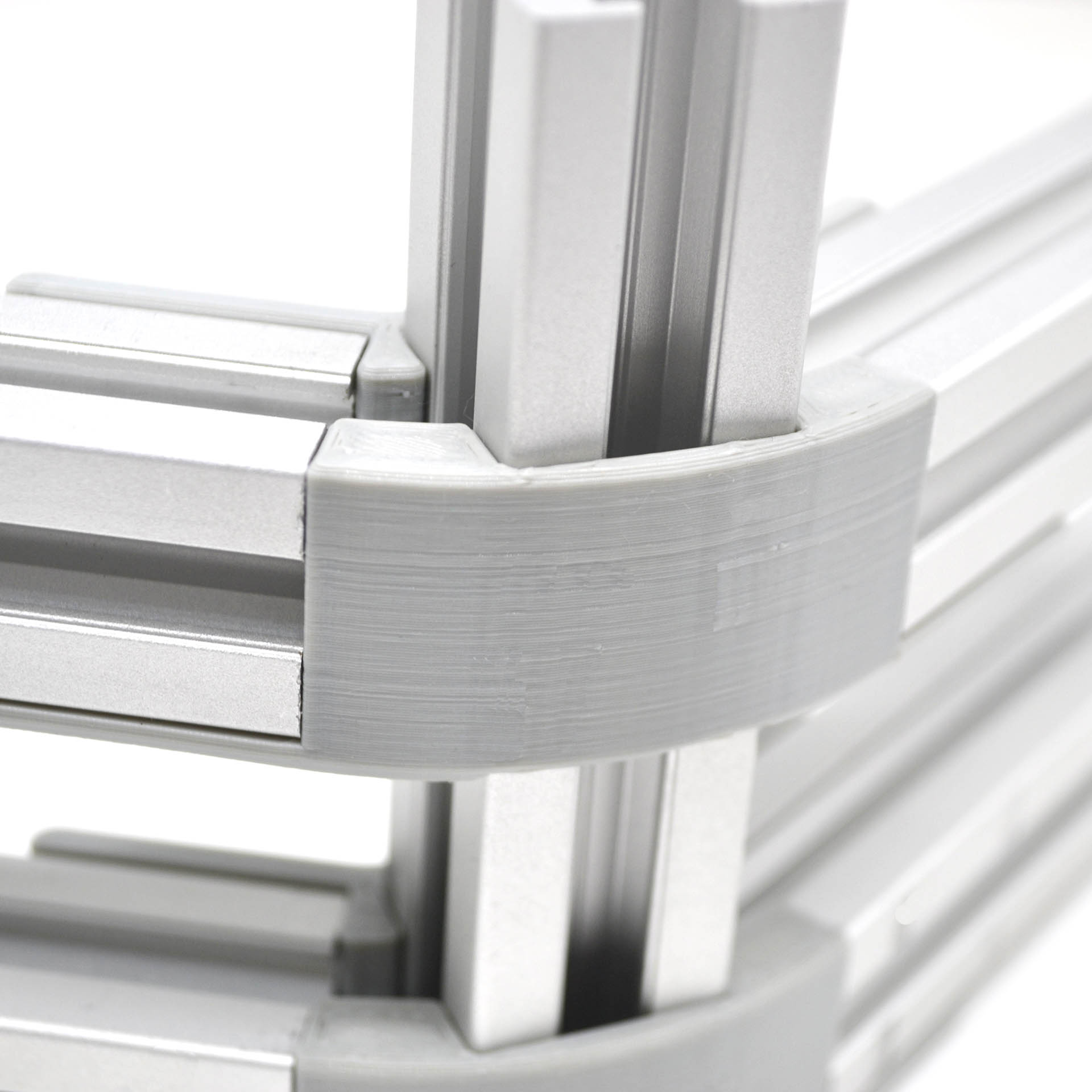

3-х сторонний внутренний угловой соединитель к профилям серии 20, с пазом 6 мм. Позволяет зафиксировать узлы конструкции под углом 120 градусов


Загрузить:
- 3D модель (3D-2020-120-Type2.step)

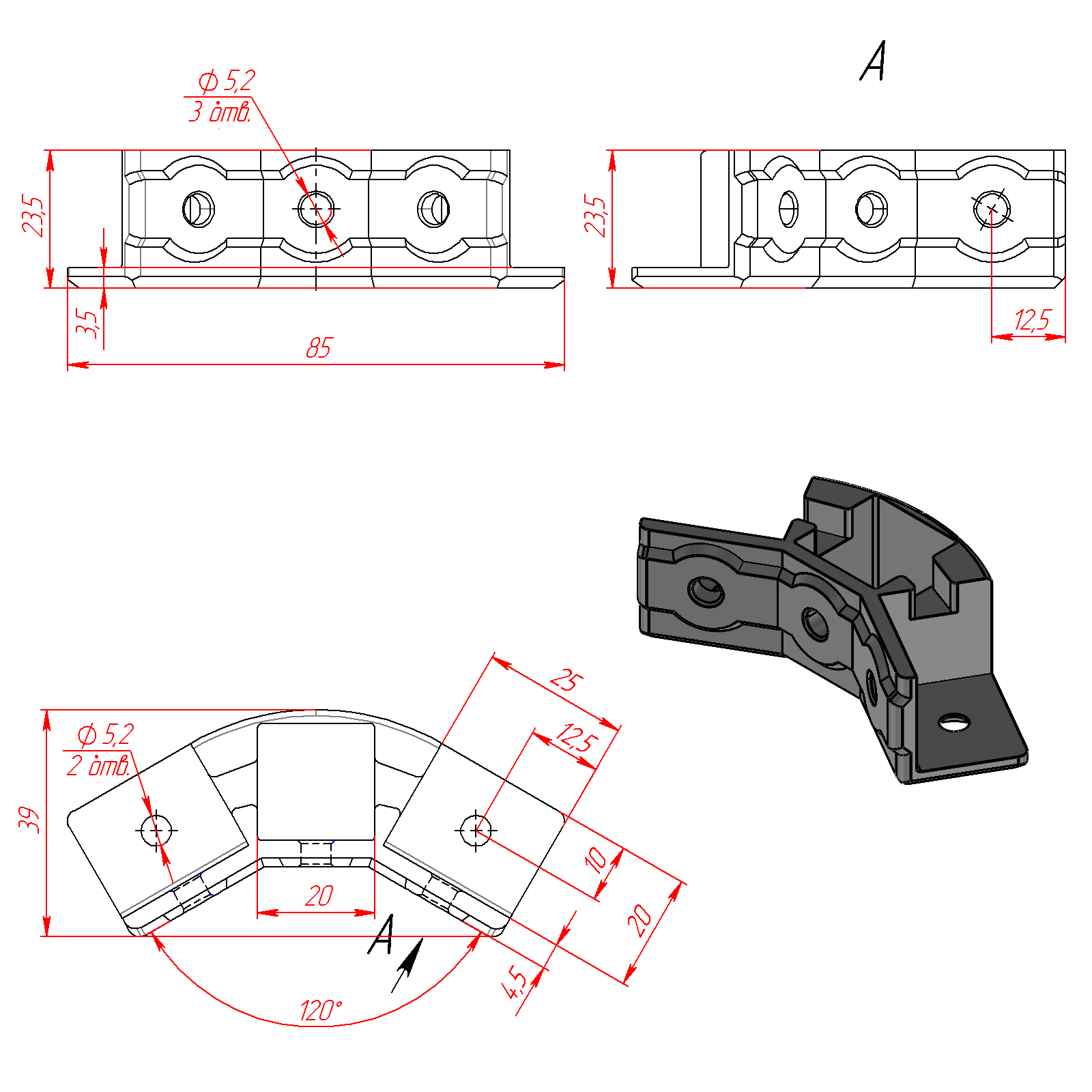

- Чертеж (3D-2020-120-Type2.pdf)

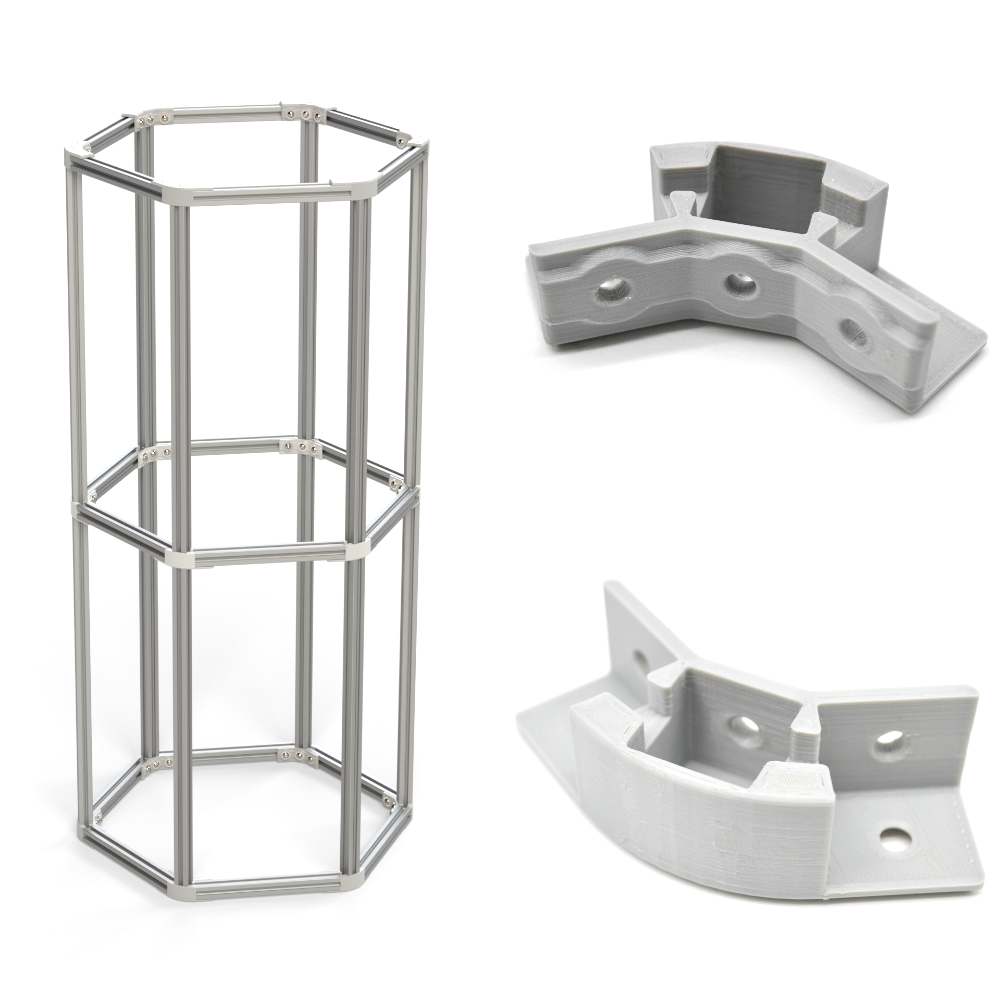

- Пример конструкции с использованием соединителей 3D-2020-120-Type1 и 3D-2020-120-Type2 (Пример сборки.step)

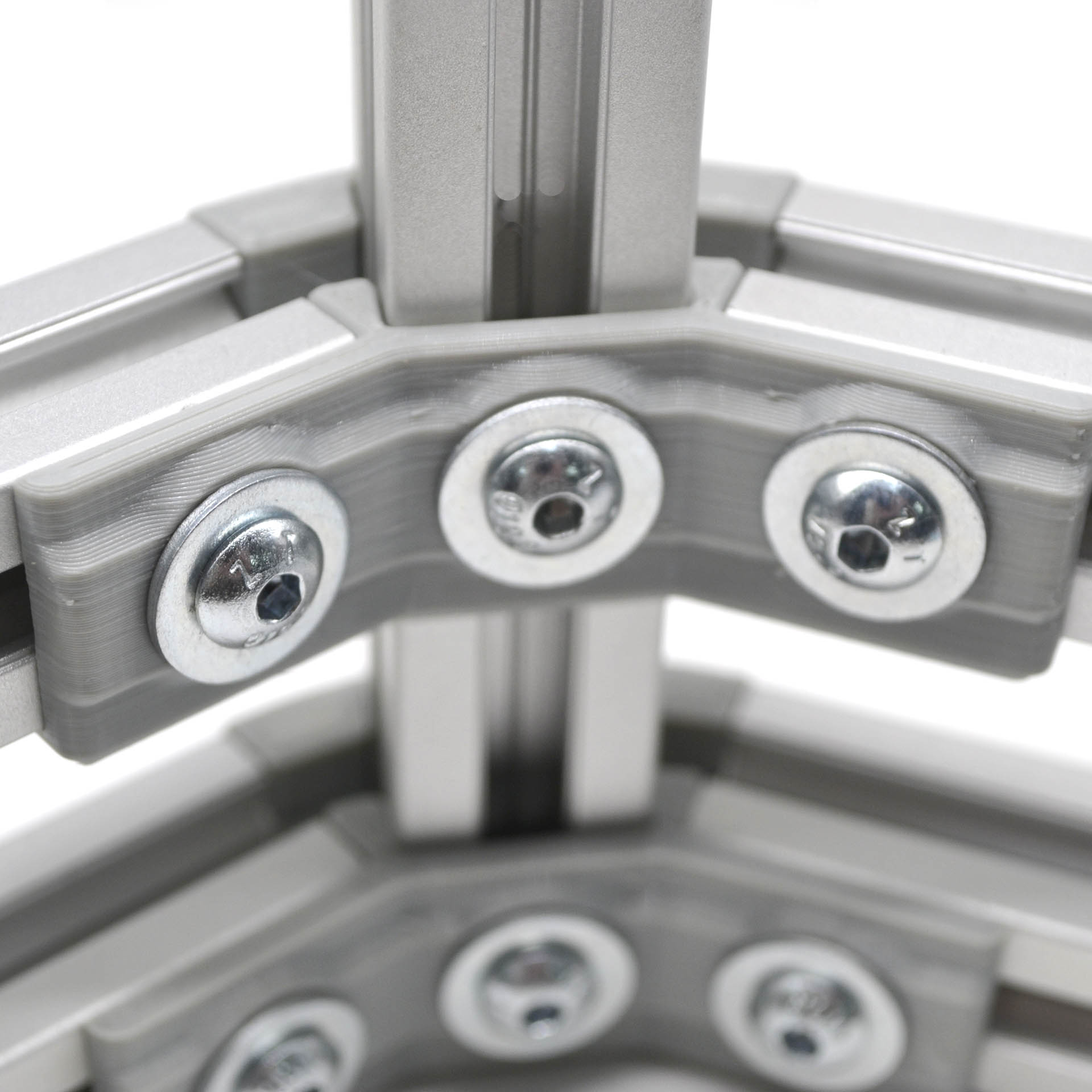

Не забудьте купить комплект крепежа к внутреннему угловому соединителю арт. 3D-2020-120-Type2:

1. Винт М5х10 мм DIN7991 - 2 шт. + Т-Гайка М5 паз 6 арт. 5002 - 2 шт.
      - или Винт М5х10 мм DIN7991 - 2 шт. + Сухарь пазовый, паз 6, М5 арт. 5270 - 2 шт.
      - или Винт М5х10 мм DIN7991 - 2 шт. + Сухарь пазовый c прижимным шариком, паз 6, М5 арт. 5047 - 2 шт.
2. Винт М5х10 (ISO 7380 или DIN912) - 3 шт. + Т-Гайка М5 паз 6 арт. 5002 - 3 шт.
      - или Винт М5х10 (ISO 7380 или DIN912) - 3 шт. + Сухарь пазовый, паз 6, М5, арт. 5270 - 3 шт.
      - или Винт М5х10 (ISO 7380 или DIN912) - 3 шт. + Сухарь пазовый c прижимным шариком, паз 6, М5, арт. 5047 - 3 шт.
      - или Болт Т-образный М5х16 арт. 5386 - 3 шт. + Гайка шестигранная М5 DIN934 - 3 шт.
      - или Болт Т-образный М5х16 арт. 5386 - 3 шт. + Гайка с фланцем М5 DIN6923 - 3 шт.
3. Шайба увеличенная D5 DIN9021 - 3 шт.


Характеристики

Артикул:
3D-2020-120-Type2
Профили:
с пазом 6 мм, 20х20, 20х40, 20х80
Ширина паза, мм:
6
Материал:
Пластик
Вес, кг:
0.029
Цвет:
Серый

Возможные замены или аналоги для арт. 3D-2020-120-Type2:

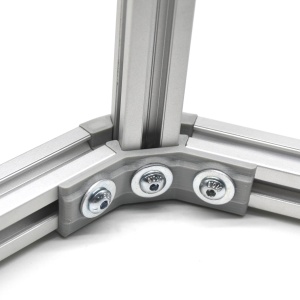

3D-2020-120-Type1 | Трехсторонний внутренний угловой соединитель, 20х20, угол 120 град. тип 1 3D-2020-120-Type1 | Трехсторонний внутренний угловой соединитель, 20х20, угол 120 град. тип 1
225.00 руб./шт.
- в наличии ≈ 9 шт.
