3D-2020-60-Type2 | Трехсторонний внутренний угловой соединитель, 20х20, угол 60 град. тип 2

Сделано в России
3D-2020-60-Type2 | Трехсторонний внутренний угловой соединитель, 20х20, угол 60 град. тип 2

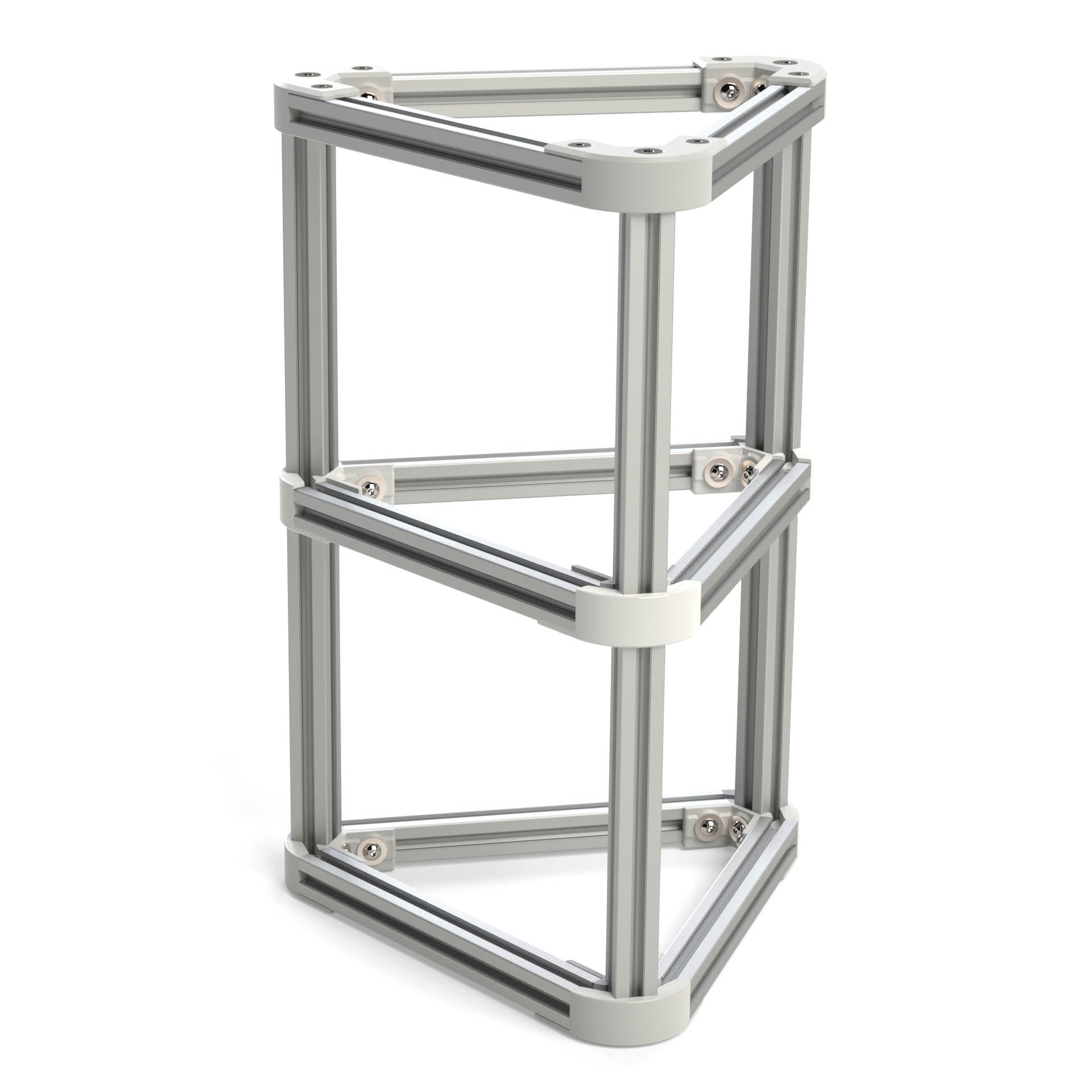

Схема сборки с соединителем 3D‑2020‑60‑Type2 — пример монтажа трёх профилей под углом 60°

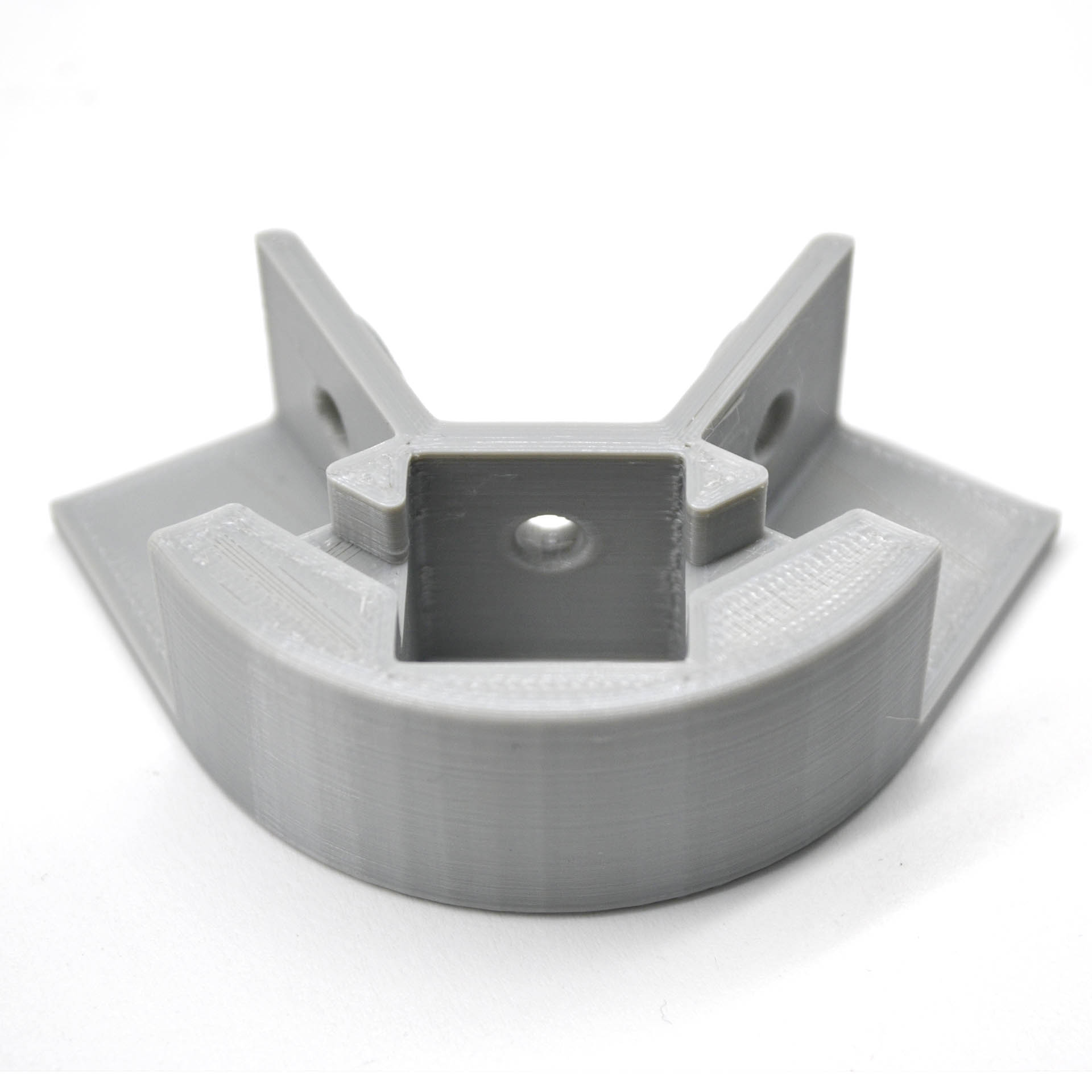

Соединитель 3D‑2020‑60‑Type2: вид спереди, демонстрация паза шириной 6 мм для профилей серии 20

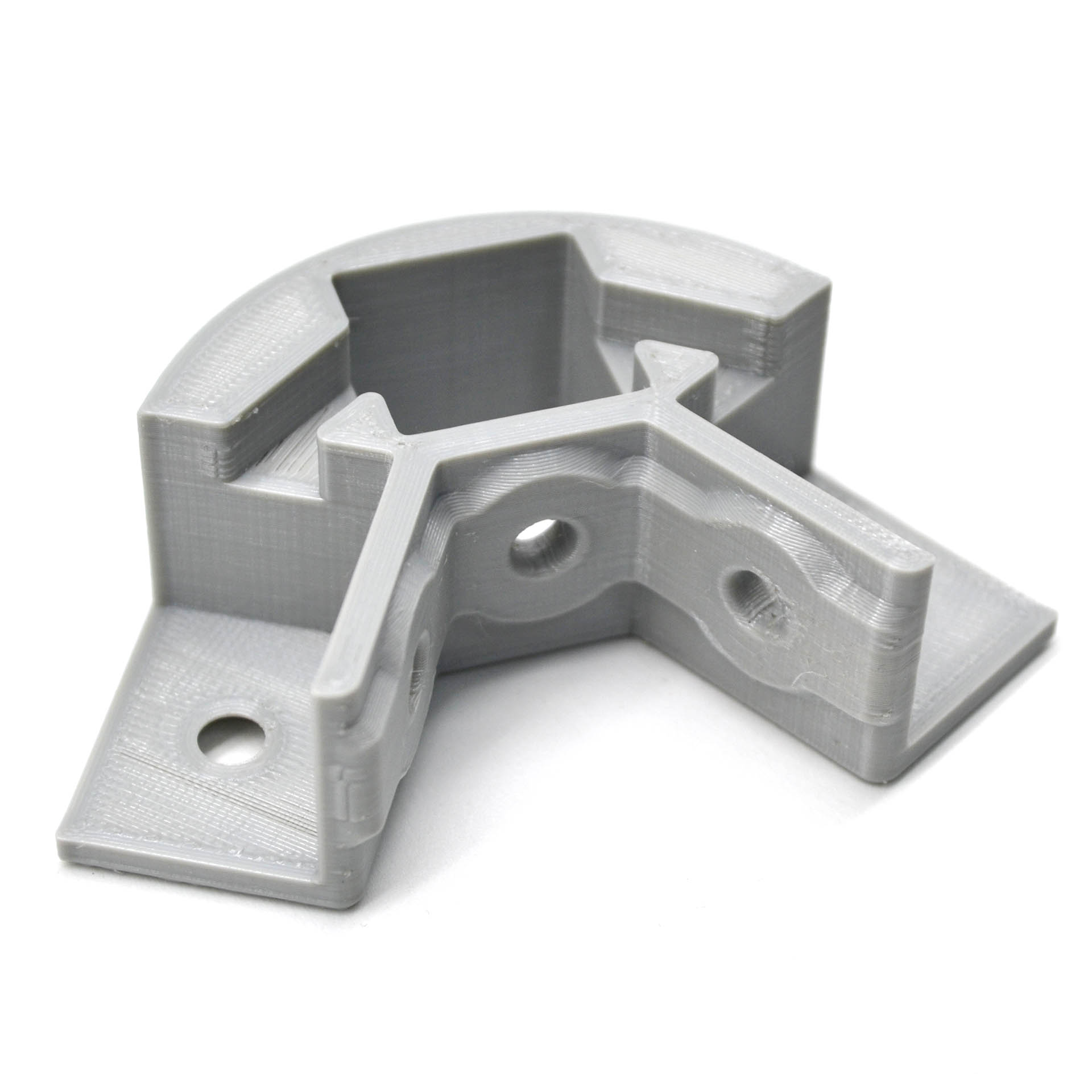

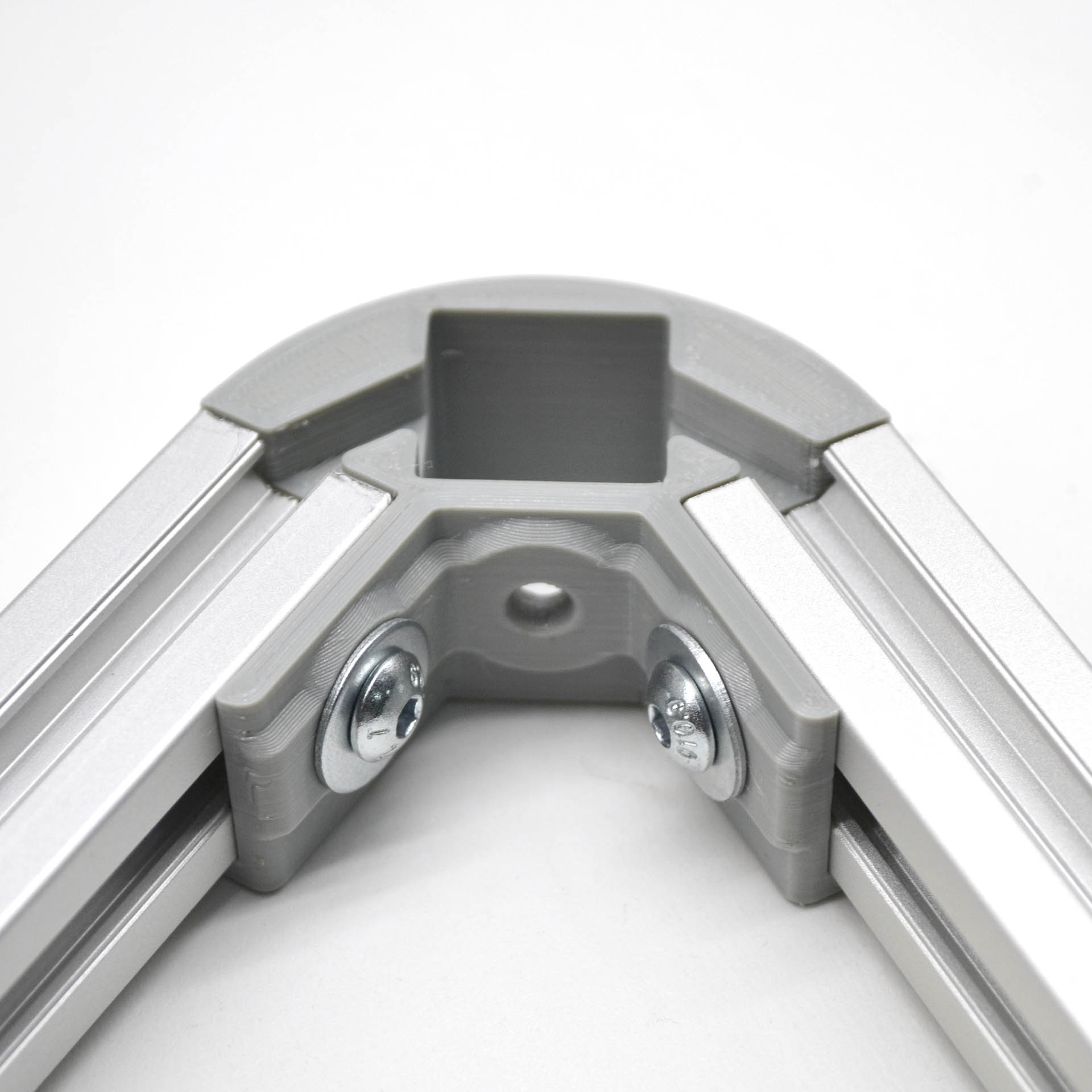

Угловой соединитель 3D‑2020‑60‑Type2: вид сверху, отчётливо виден трёхсторонний стык под углом 60°

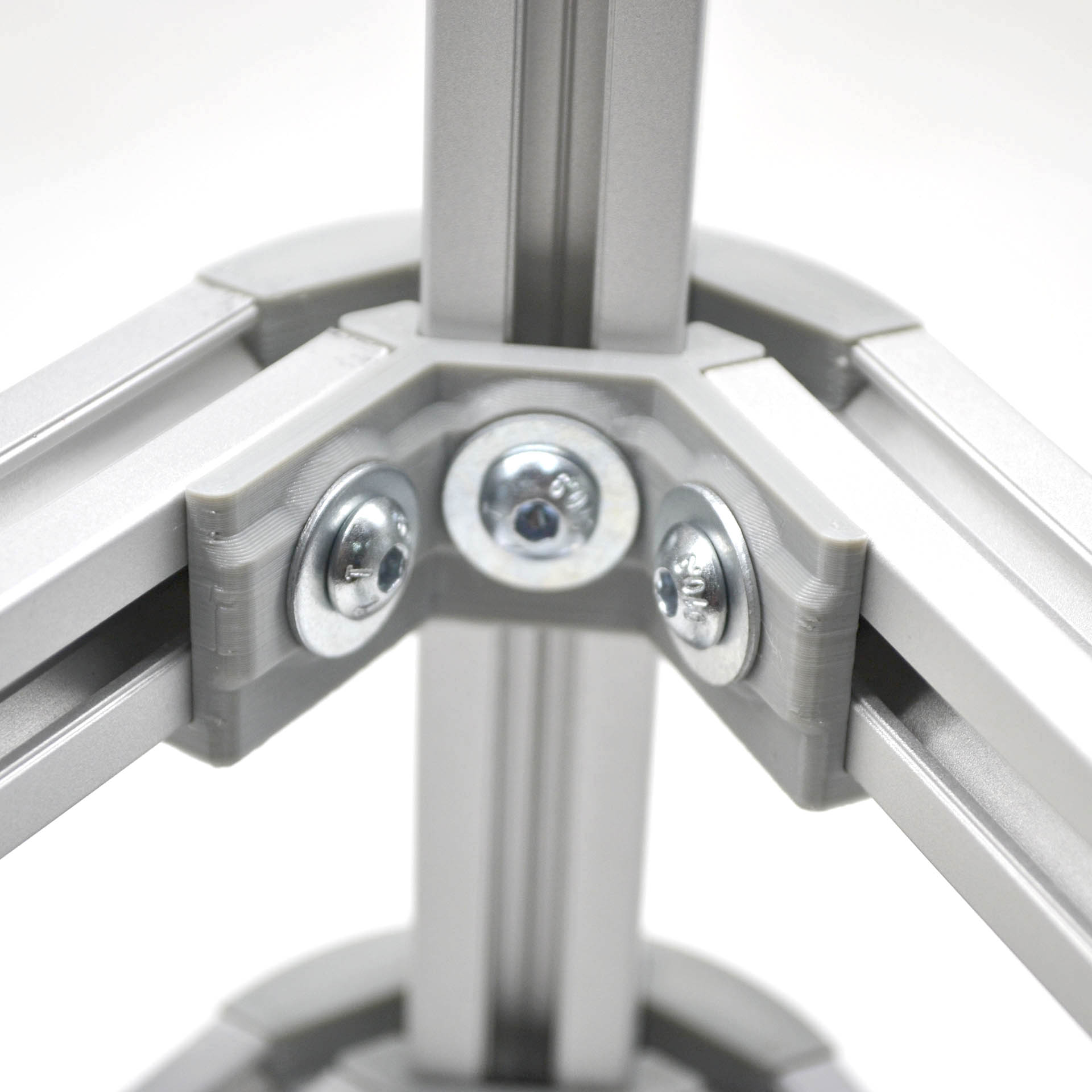

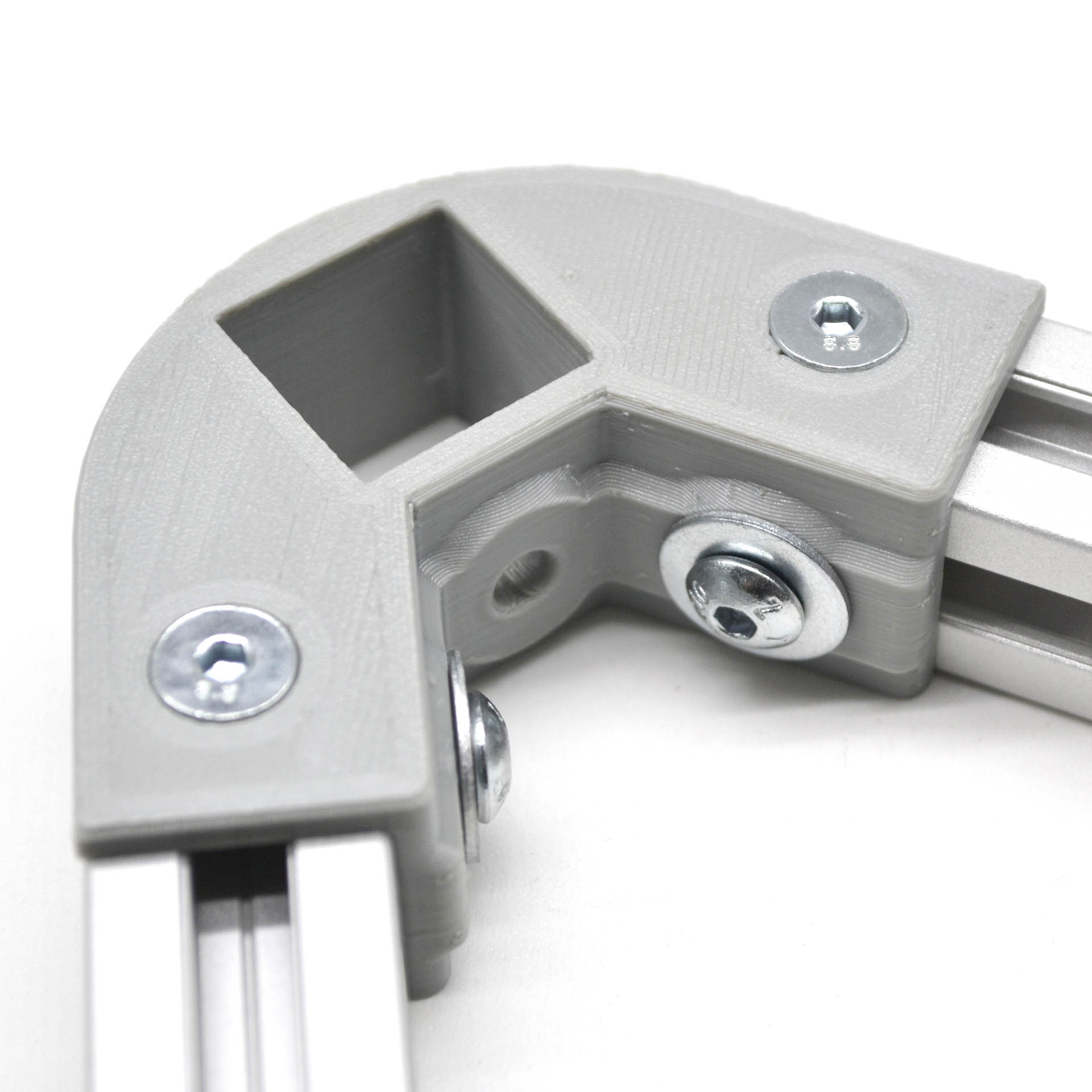

3D‑2020‑60‑Type2 — крупный план зоны соединения, показано крепление профилей 20×20 мм

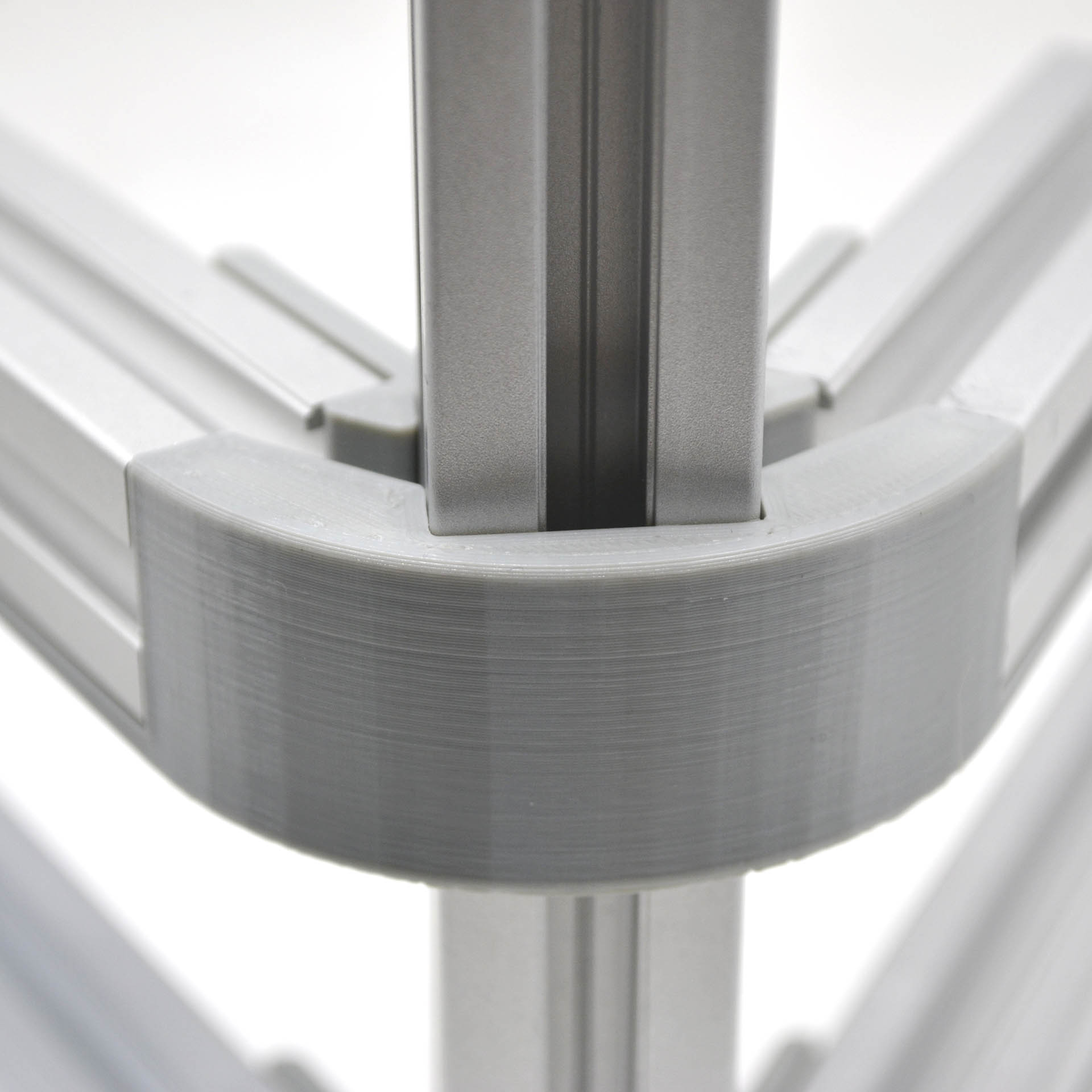

Соединитель 3D‑2020‑60‑Type2: вид с торца
Трёхсторонний внутренний угловой соединитель 3D‑2020‑60‑Type2 (20×20 мм, угол 60°, тип 2)

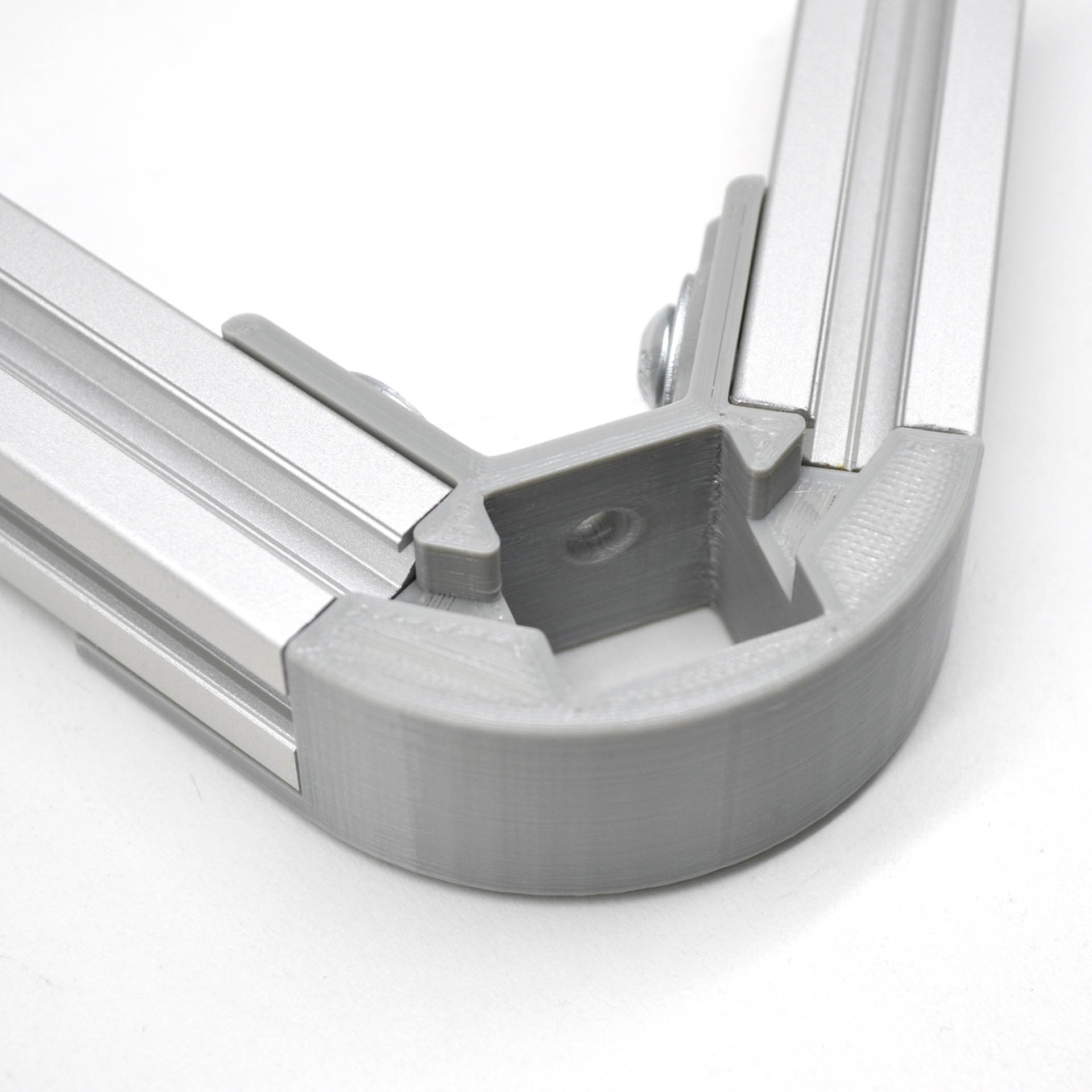

3D‑2020‑60‑Type2 в конструкции: соединитель фиксирует узлы каркаса под углом 60°, вид в сборе

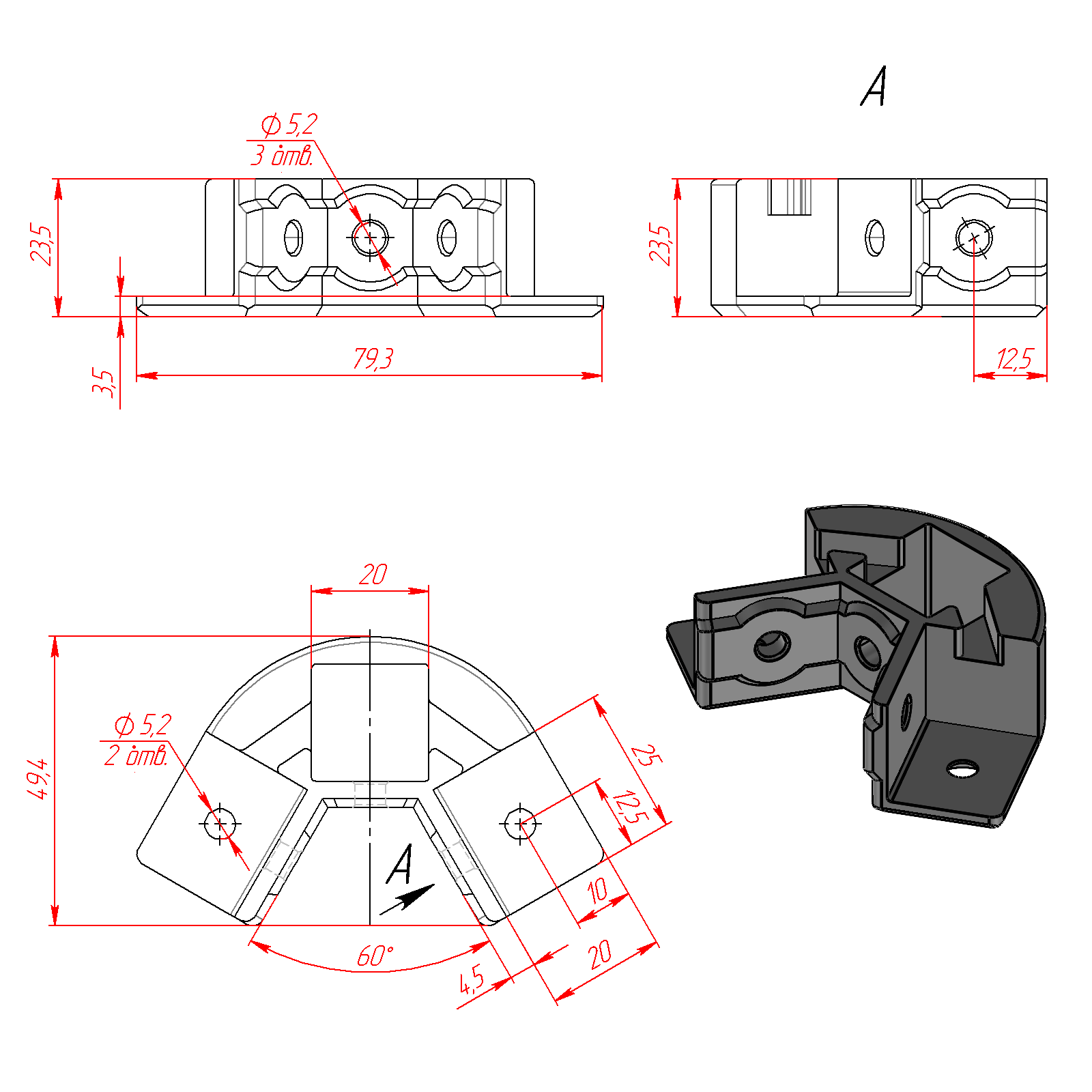

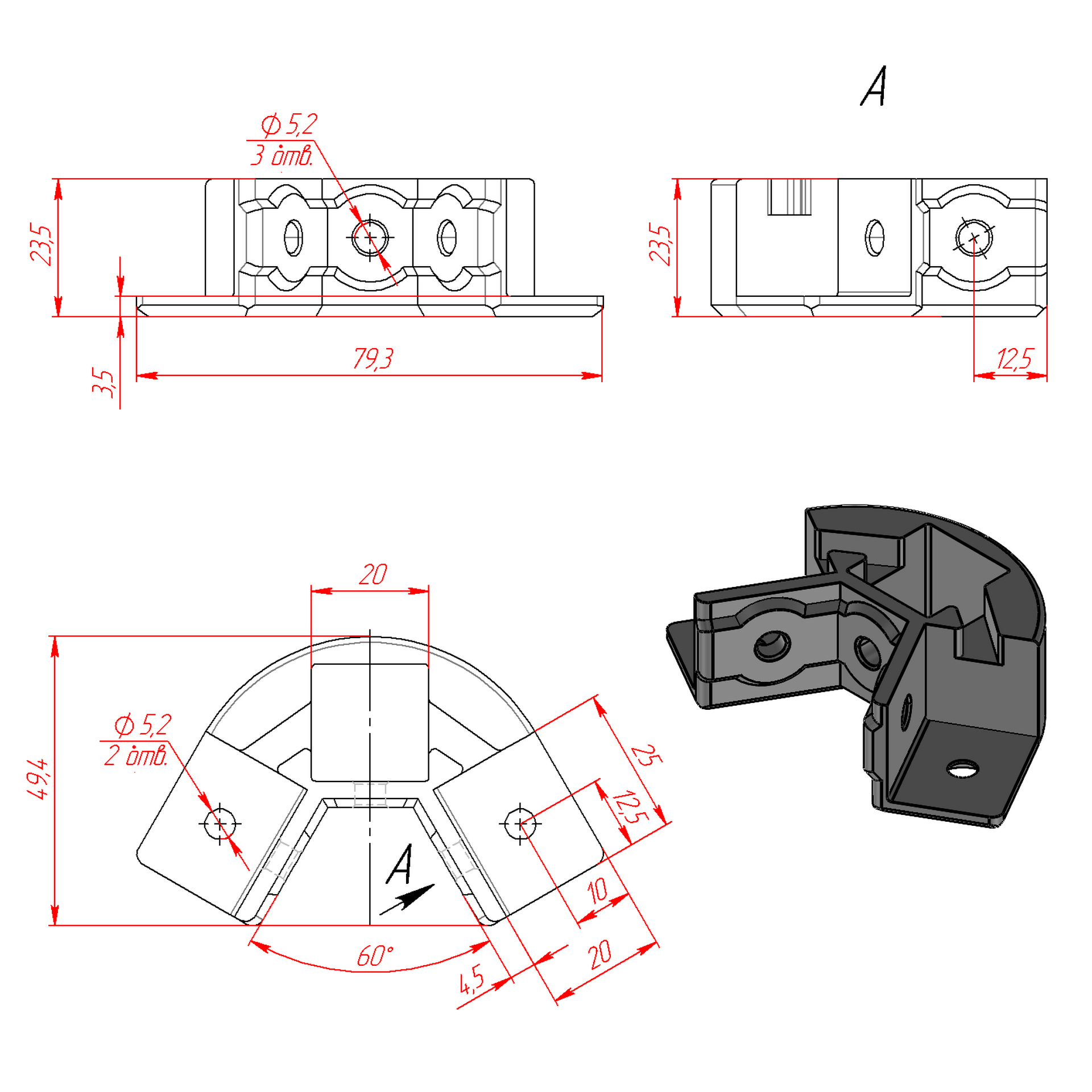

Соединитель 3D‑2020‑60‑Type2: чертёж
225.00 руб. от 1 шт
от 15 шт 220.50 ₽ −2%
от 45 шт 216.00 ₽ −4%
от 125 шт 211.50 ₽ −6%
от 225 шт 207.00 ₽ −8%
от 450 шт 202.50 ₽ −10%
от 700 шт 198.00 ₽ −12%
Наличие 3D-2020-60-Type2 | Трехсторонний внутренний угловой соединитель, 20х20, угол 60 град. тип 2
На складе 10 шт
Подобрать комплекты сопутствующих крепежных элементов
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
3D-2020-60-Type2 | Трехсторонний внутренний угловой соединитель, 20х20, угол 60 град. тип 2 (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
3D-2020-60-Type2 | Трехсторонний внутренний угловой соединитель, 20х20, угол 60 град. тип 2 (3D-модель).ZIP
Пример конструкции с использованием соединителей 3D-2020-60-Type1 и 3D-2020-60-Type2 · STEP
STEPСкачать
3D-2020-60-Type2 | Трехсторонний внутренний угловой соединитель, 20х20, угол 60 град. тип 2 (Пример конструкции с использованием соединителей 3D-2020-60-Type1 и 3D-2020-60-Type2).STEP
Пример конструкции с использованием соединителей 3D-2020-60-Type1 и 3D-2020-60-Type2 · архив ZIP
ZIPСкачатьАрхив ZIP
3D-2020-60-Type2 | Трехсторонний внутренний угловой соединитель, 20х20, угол 60 град. тип 2 (Пример конструкции с использованием соединителей 3D-2020-60-Type1 и 3D-2020-60-Type2).ZIP
Чертёж · PDF
PDFСкачать
3D-2020-60-Type2 | Трехсторонний внутренний угловой соединитель, 20х20, угол 60 град. тип 2 (Чертёж).PDF

Описание

3-х сторонний внутренний угловой соединитель к профилям серии 20, с пазом 6 мм. Позволяет зафиксировать узлы конструкции под углом 60 градусов.

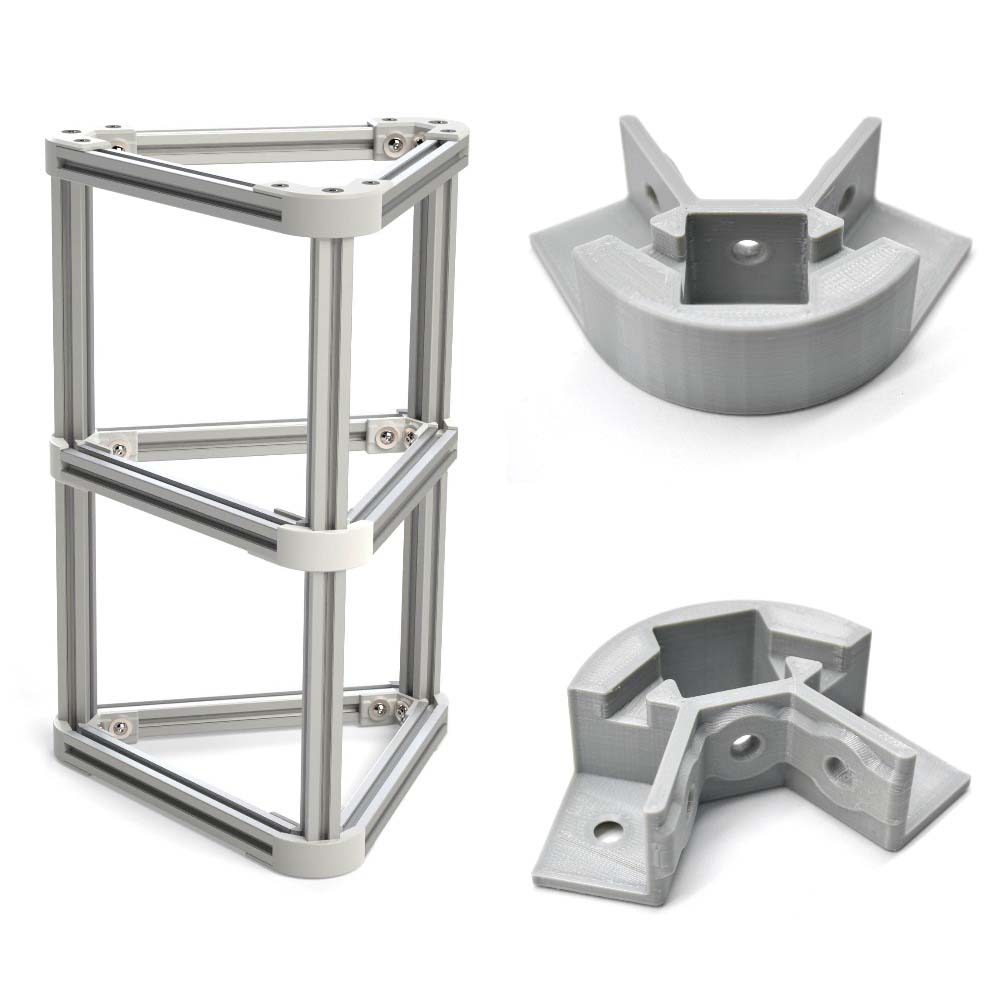

Коллаж 3D-2020-60-Type2.jpg

Характеристики

Артикул:
 3D-2020-60-Type2
Страна производства:
 Россия
Серия профилей:
 с пазом 6 мм, серия 20
Угол:
 60
Ширина паза, мм:
 6
Материал:
 Пластик
Вес, кг:
 0.029
Цвет:
 Серый

Комплекты сопутствующих крепежных элементов для арт. 3D-2020-60-Type2

К профилям 20х20 мм
Винт М5х8 DIN7991 (потай) кл. пр. 8.8×25002 | Т-гайка, Паз 6, М5×2Винт М5х10 ISO7380 (полусфера) кл. пр. 10.9×3Шайба увеличенная D5 DIN9021×35002 | Т-гайка, Паз 6, М5×3
Винт М5х8 DIN7991 (потай) кл. пр. 8.85002 | Т-гайка, Паз 6, М5Винт М5х10 ISO7380 (полусфера) кл. пр. 10.9Шайба увеличенная D5 DIN90215002 | Т-гайка, Паз 6, М5
82,65 ₽/компл. в наличии
Винт М5х8 DIN7991 (потай) кл. пр. 8.8×25047 | Сухарь пазовый c прижимным шариком, паз 6, М5×2Винт М5х10 ISO7380 (полусфера) кл. пр. 10.9×3Шайба увеличенная D5 DIN9021×35047 | Сухарь пазовый c прижимным шариком, паз 6, М5×3
Винт М5х8 DIN7991 (потай) кл. пр. 8.85047 | Сухарь пазовый c прижимным шариком, паз 6, М5Винт М5х10 ISO7380 (полусфера) кл. пр. 10.9Шайба увеличенная D5 DIN90215047 | Сухарь пазовый c прижимным шариком, паз 6, М5
140,65 ₽/компл. в наличии

Возможные замены или аналоги для арт. 3D-2020-60-Type2:

3D-2020-60-Type1 | Трехсторонний внутренний угловой соединитель, 20х20, угол 60 град. тип 1
3D-2020-60-Type1 | Трехсторонний внутренний угловой соединитель, 20х20, угол 60 град. тип 1
225.00 руб./шт.
в наличии ≈ 4 шт.
