Описание

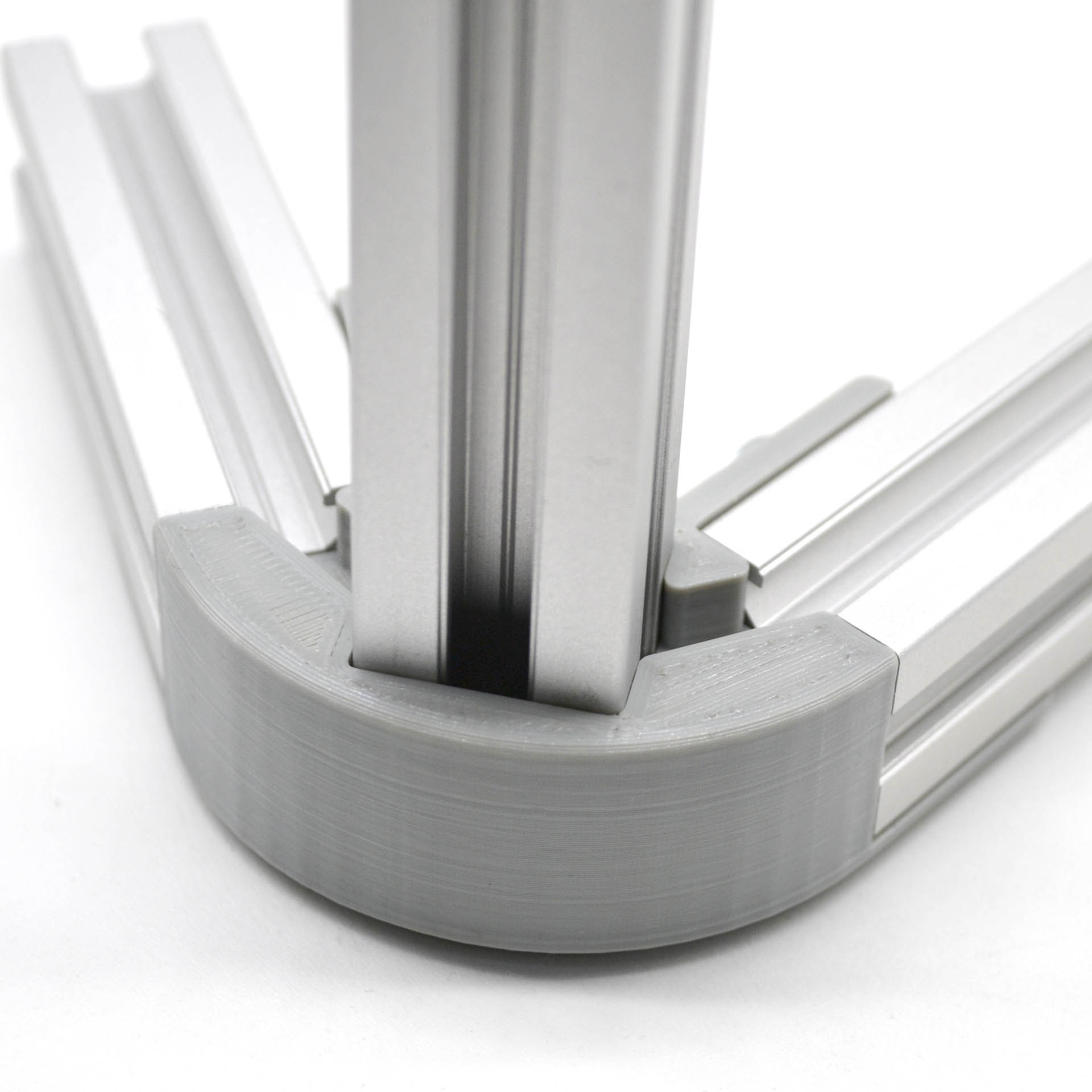

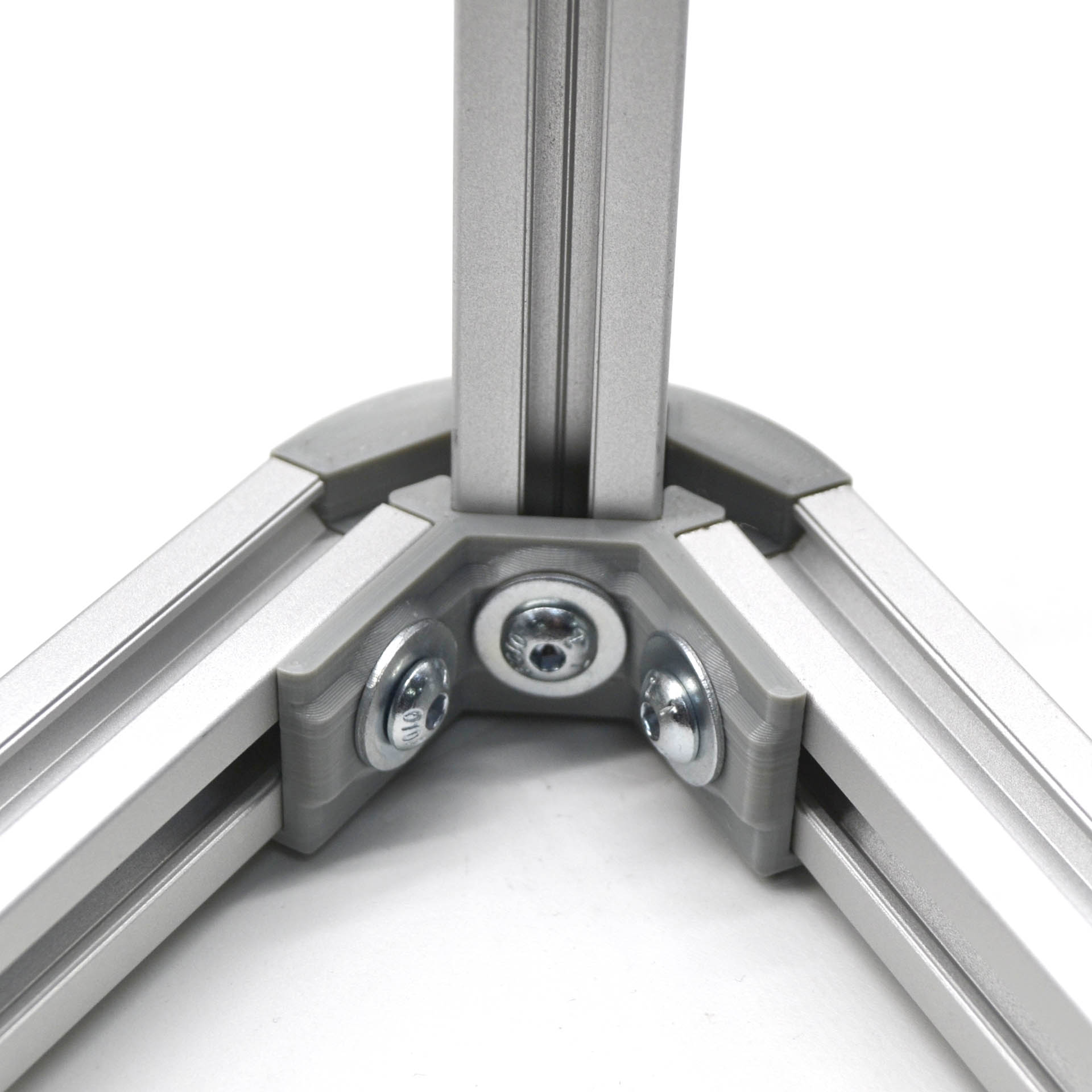

3-х сторонний внутренний угловой соединитель к профилям серии 20, с пазом 6 мм. Позволяет зафиксировать узлы конструкции под углом 60 градусов


Загрузить:
- 3D модель (3D-2020-60-Type1.step)

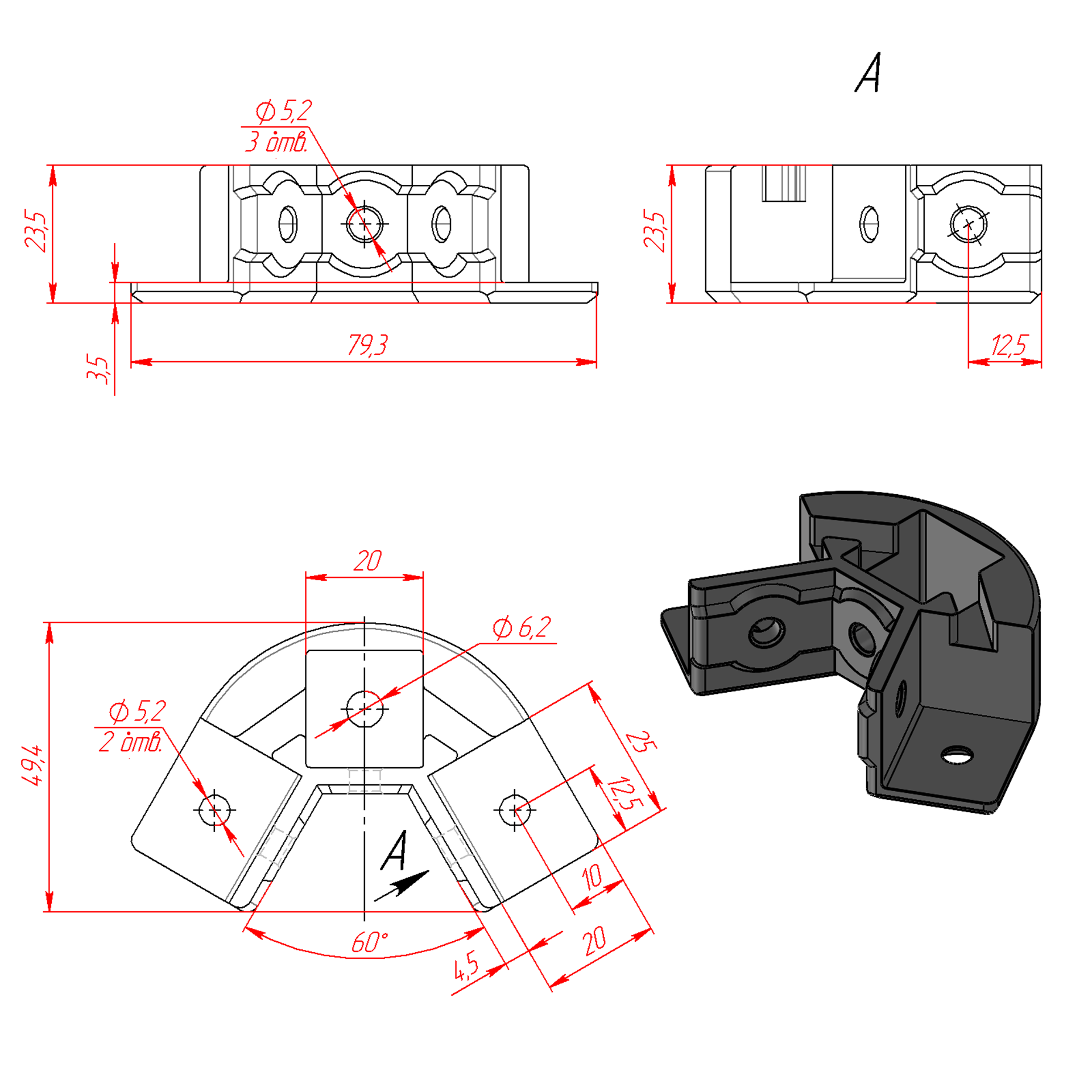

- Чертеж (3D-2020-60-Type1.pdf)
- Пример конструкции с использованием соединителей 3D-2020-60-Type1 и 3D-2020-60-Type2 (Пример сборки.step)

Не забудьте купить комплект крепежа к внутреннему угловому соединителю арт. 3D-2020-60-Type1:

1. Винт М5х10 мм DIN7991 - 2 шт. + Т-Гайка М5 паз 6 арт. 5002 - 2 шт.
      - или Винт М5х10 мм DIN7991 - 2 шт. + Сухарь пазовый, паз 6, М5 арт. 5270 - 2 шт.
      - или Винт М5х10 мм DIN7991 - 2 шт. + Сухарь пазовый c прижимным шариком, паз 6, М5 арт. 5047 - 2 шт.
2. Винт М6х16 мм DIN7991 - 1 шт.
3. Винт М5х10 (ISO 7380 или DIN912) - 3 шт. + Т-Гайка М5 паз 6 арт. 5002 - 3 шт.
      - или Винт М5х10 (ISO 7380 или DIN912) - 3 шт. + Сухарь пазовый, паз 6, М5, арт. 5270 - 3 шт.
      - или Винт М5х10 (ISO 7380 или DIN912) - 3 шт. + Сухарь пазовый c прижимным шариком, паз 6, М5, арт. 5047 - 3 шт.
      - или Болт Т-образный М5х16 арт. 5386 - 3 шт. + Гайка шестигранная М5 DIN934 - 3 шт.
      - или Болт Т-образный М5х16 арт. 5386 - 3 шт. + Гайка с фланцем М5 DIN6923 - 3 шт.
4. Шайба увеличенная D5 DIN9021 - 3 шт.

Коллаж 3D-2020-60-Type2.jpg

Характеристики

Артикул:
3D-2020-60-Type1
Профили:
с пазом 6 мм, 20х20, 20х40, 20х80
Ширина паза, мм:
6
Материал:
Пластик
Вес, кг:
0.029
Цвет:
Серый

Возможные замены или аналоги для арт. 3D-2020-60-Type1:

3D-2020-60-Type2 | Трехсторонний внутренний угловой соединитель, 20х20, угол 60 град. тип 2 3D-2020-60-Type2 | Трехсторонний внутренний угловой соединитель, 20х20, угол 60 град. тип 2
225.00 руб./шт.
- в наличии ≈ 10 шт.
