Трехсторонний соединитель для профиля 40х40 c заглушкой

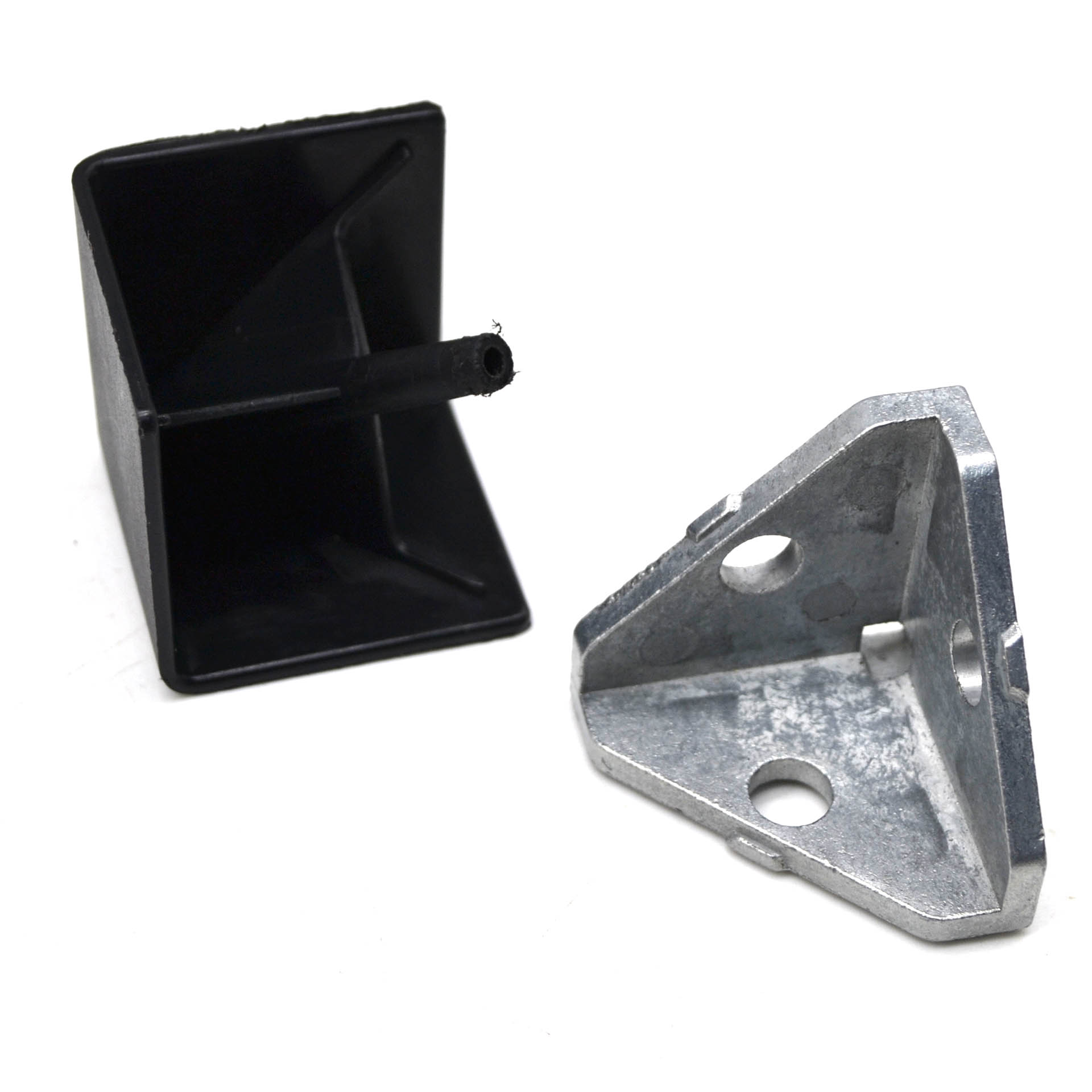

Угловой трёхсторонний соединитель для профиля 40х40 с заглушкой

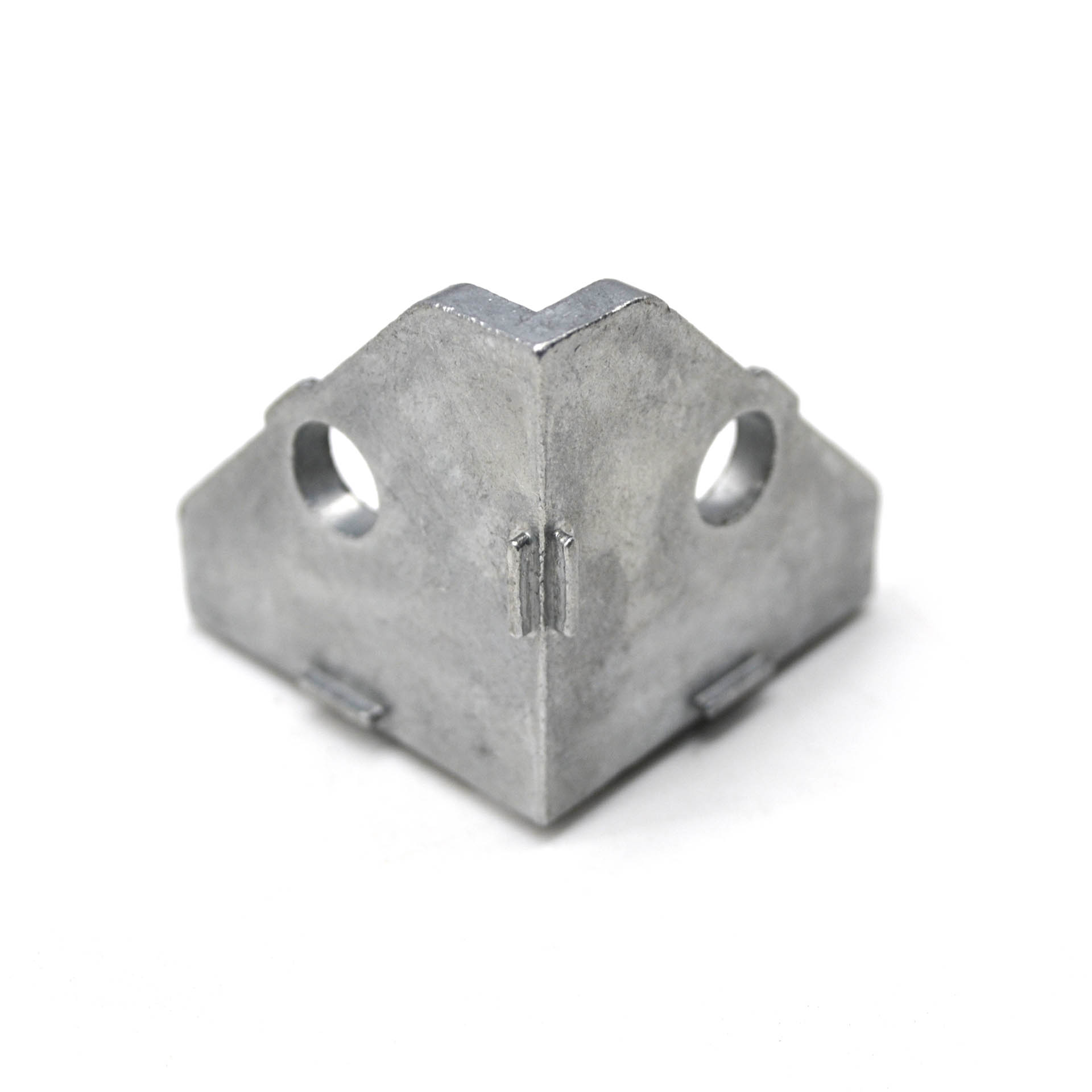

Торцевой соединитель конструкционных профилей 40х40 на 3 стороны

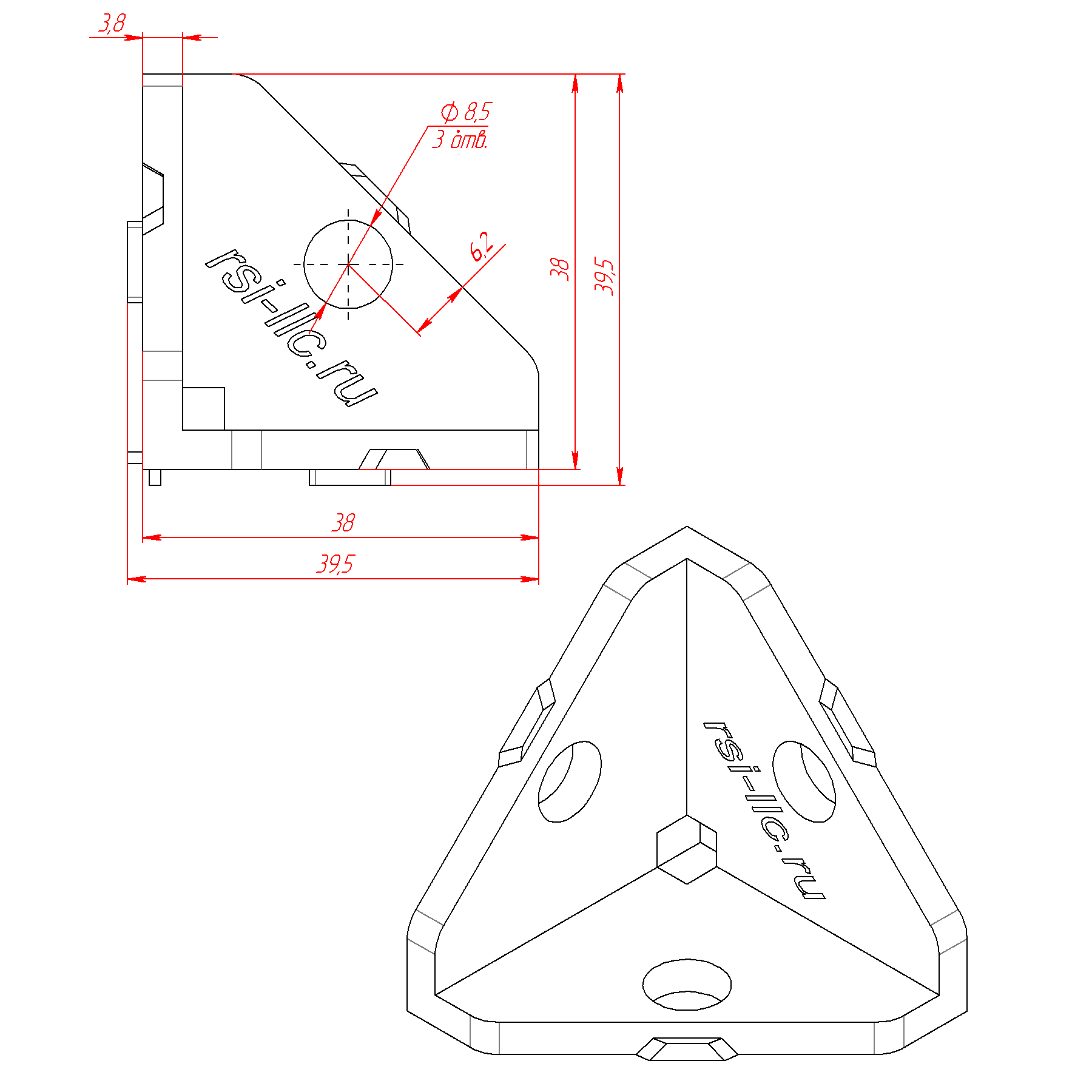

Чертёж торцевого соединителя 40х40 на 3 стороны

Угловой трехсторонний крепёж и профили 40х40

Уголок соединительный на 3 стороны с сборе с конструкционным профилем 40х40

390.00 руб. от 1 шт.

Количество

добавить

НА СКЛАДЕ
≈ 300 шт.

КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Видео о товаре:

Просмотреть ▼

Описание

Угловой соединитель, предназначенный для крепления на торцах конструкционного профиля 40х40. Возможно использование с пазами 8 и 10 мм. Пластиковая заглушка идет в комплекте с соединителем.

Загрузить:
- 3D модель (2146.step)
- Чертеж (2146.pdf)

Не забудьте купить комплект крепежа к трехстороннему соединителю арт. 2146:

к профилям серии 40 с пазом 8 мм:

1. Винт М8х25 (ISO7380 или DIN912) - 3 шт.

к профилям серии 40 с пазом 10 мм:

1. Винт М8х25 (ISO7380 или DIN912) - 3 шт. + Втулка резьбовая М12х1,5 / М8х1.25 арт. RSI-TH-M12-M8 - 3 шт.

Характеристики

Артикул:	2146
Профили:	с пазом 8 мм, с пазом 8 мм, серия 40, с пазом 10 мм
Ширина паза, мм:	8 и 10
Материал:	Цинк литой под давлением
Вес, кг:	0.026
Цвет:	Серый
