285.00 руб.
RSI

Цена за 1 шт.

Количество

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

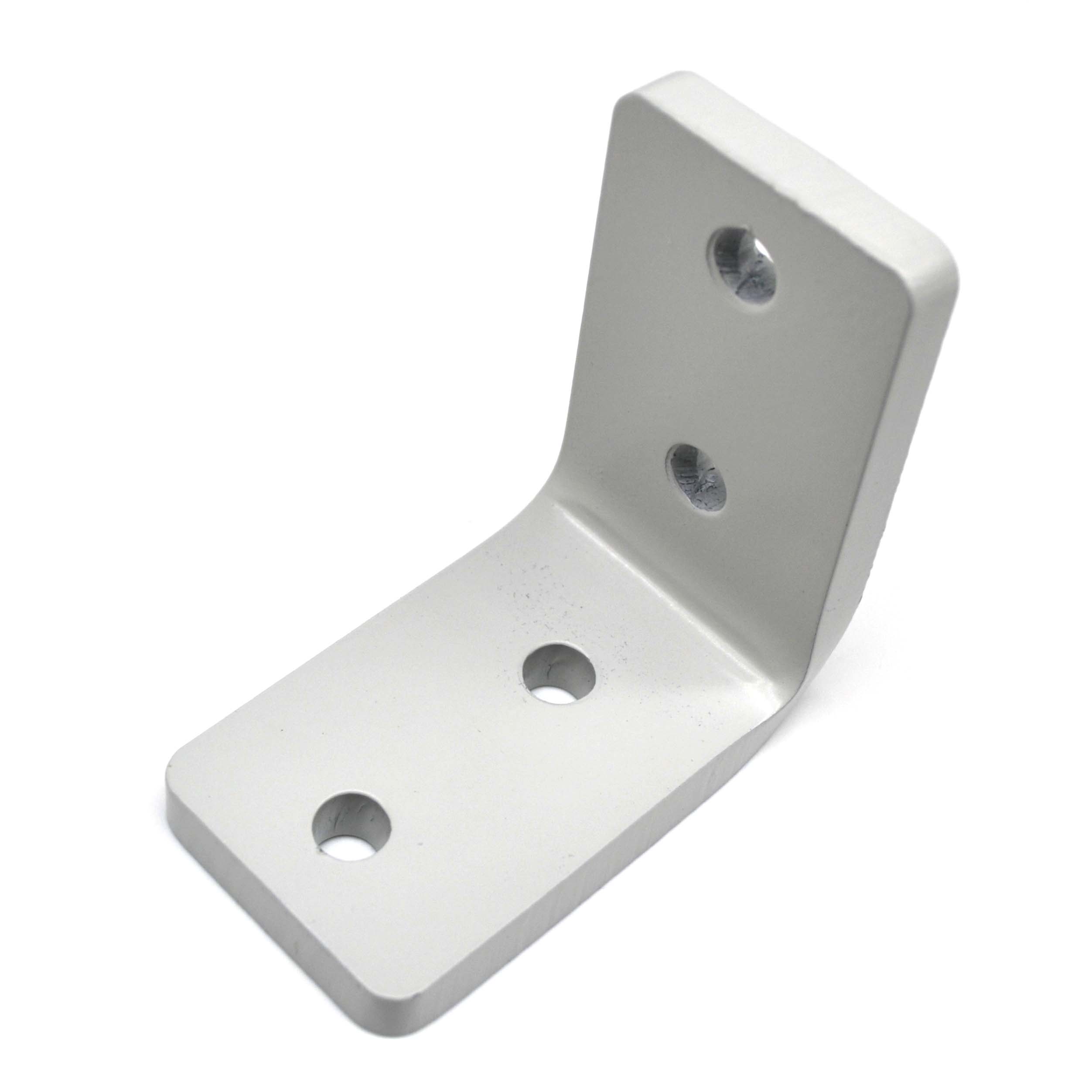

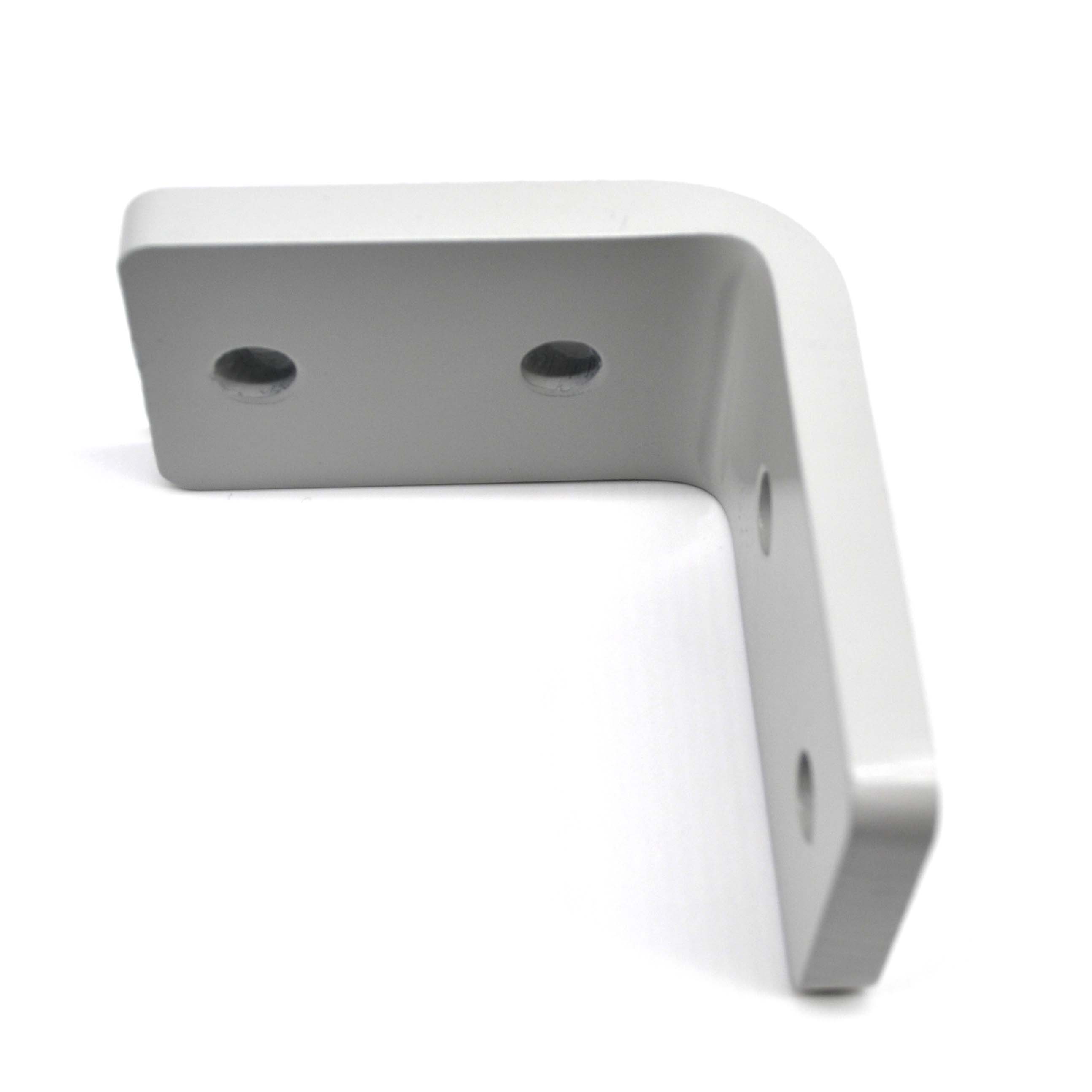

Стальной угловой соединитель 80х50 мм усиленный
Совместим со всеми алюминиевыми профилями серии 50 с пазом 10 мм


Загрузить:

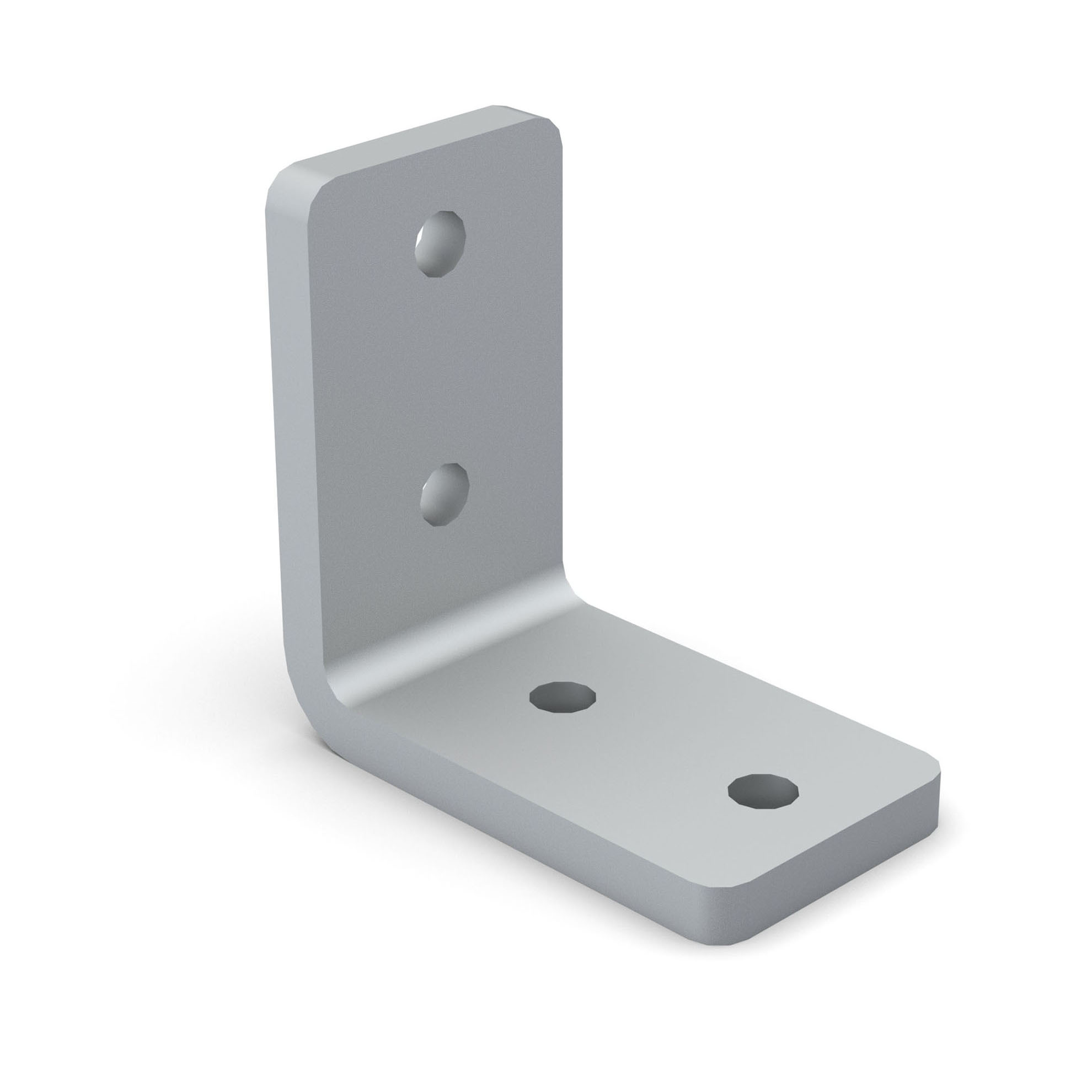

- 3D - Уголок арт.8509S (80х50) (8509S.STEP)

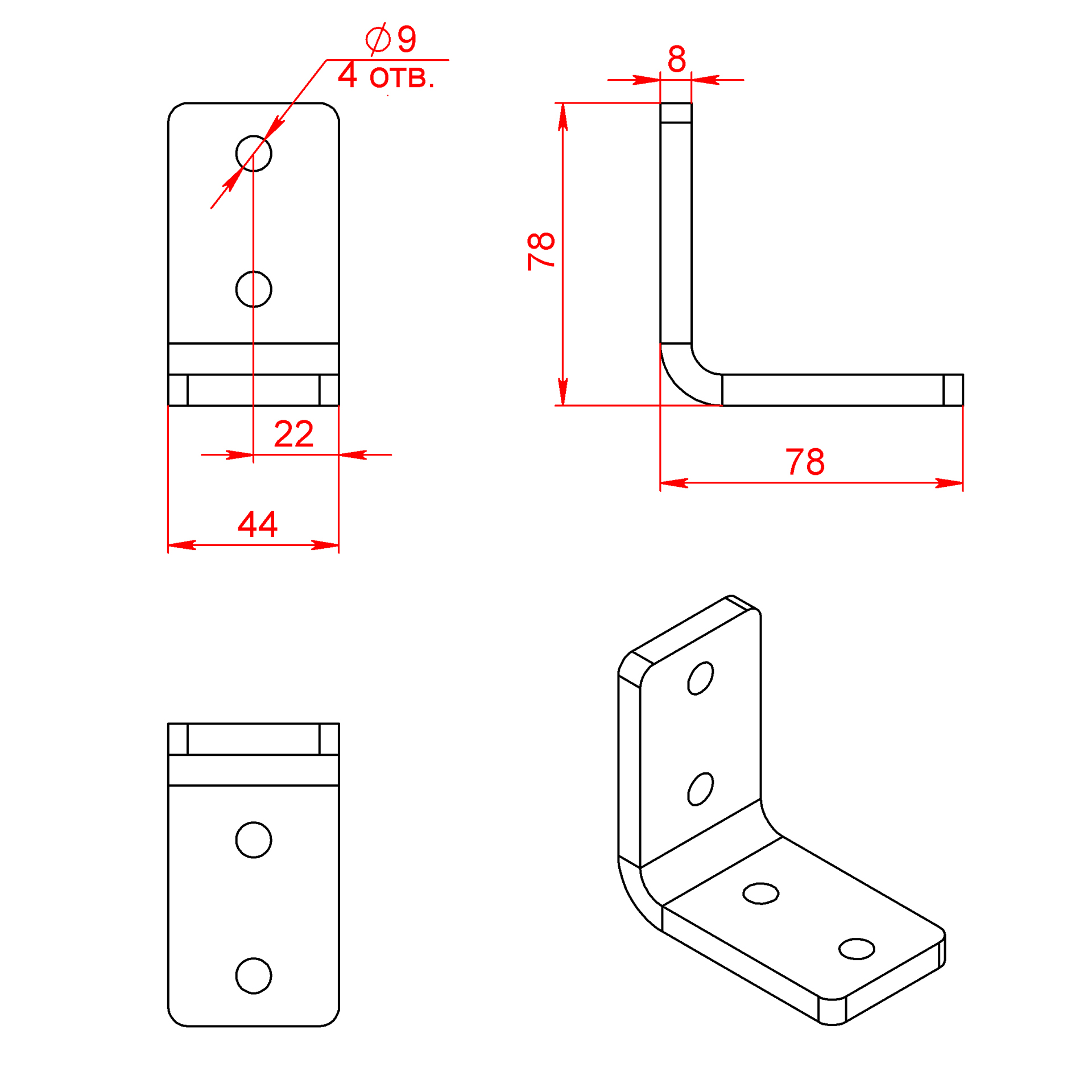

- Чертеж -  Уголок арт.8509S (80х50) (8509S.PDF)

Не забудьте купить комплект крепежа к угловому соединителю 80х50 арт. 8509s:

Вариант 1
1. Т-болт M8x20 паз 10 мм, арт. 5030 - 4 шт.
2. Гайка с фланцем М8 DIN6923  - 4 шт.

Вариант 2
1. Сухарь М8 паз 10 мм арт. 5074 - 4 шт. | или Закладой сухарь М8 арт.  2A11.A41A.01  - 4 шт.
2. Винт M8x20 ISO7380 - 4 шт.
3. Шайба DIN 125 M8 - 4шт.

Характеристики

Артикул:
8509s
Профили:
50х50, 50х100, 100х100
Ширина паза, мм:
10
Материал:
Сталь 8 мм + Порошковая покраска
Вес, кг:
0,370
Цвет:
Серый
