OB-1530-BP | Профиль 15х30 мм. Паз 6 мм (Без покрытия)

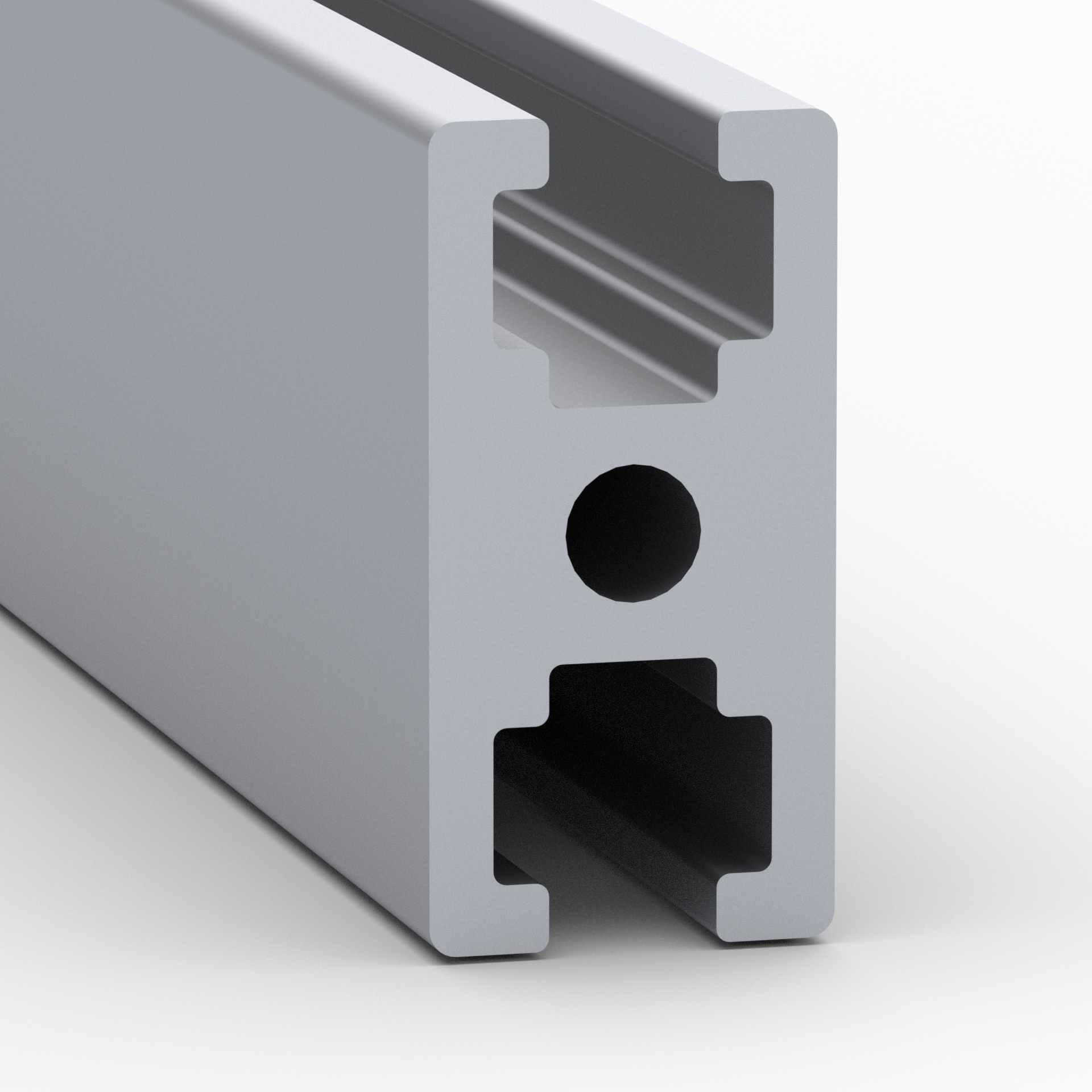

Конструкционный алюминиевый профиль 15х30 паз 6 мм

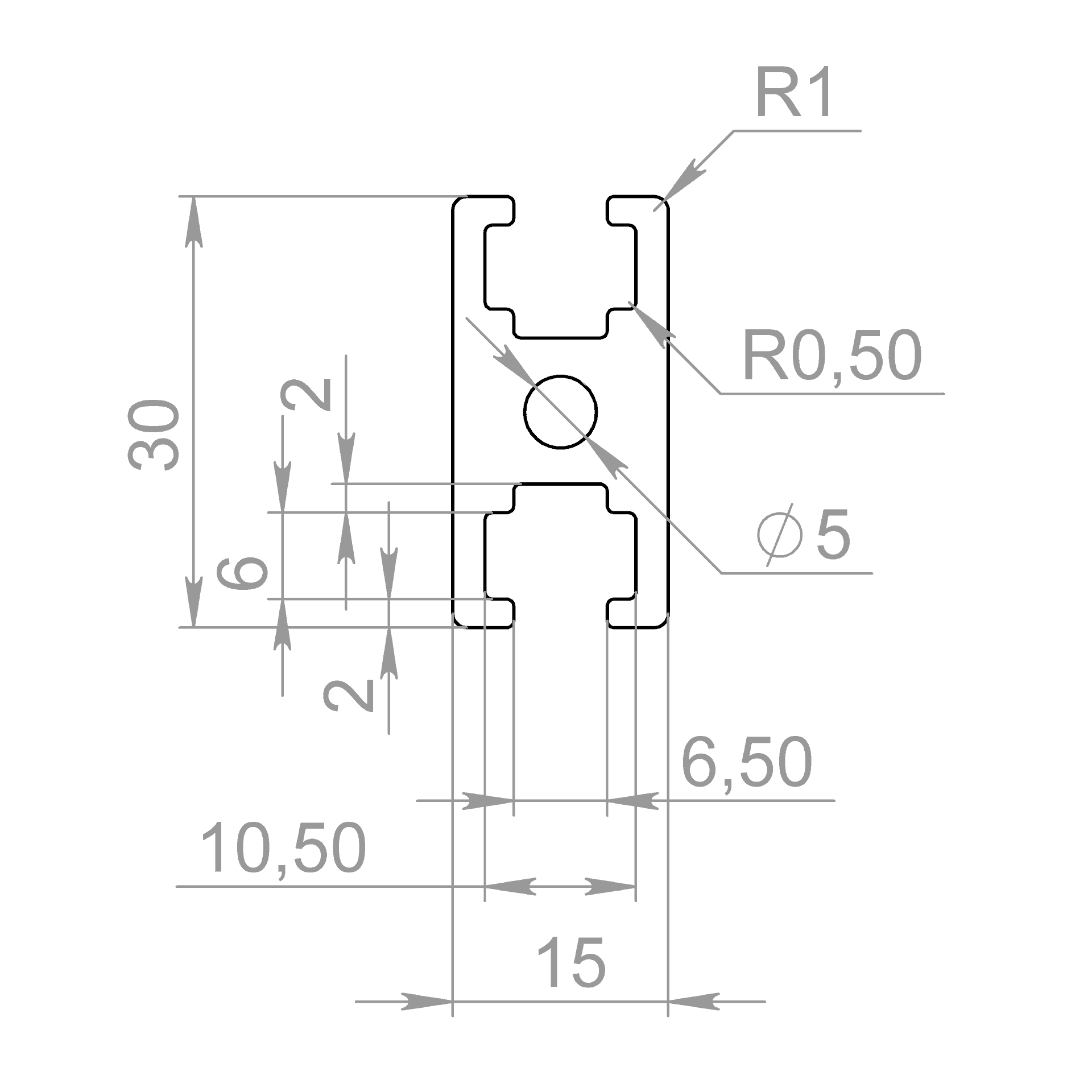

Чертеж алюминиевого конструкционного профиля 15х30 без покрытия
Изображение профиля 15х30 (без покрытия) в сборе
Конструкционный профиль 15х30 с пазом 6 мм
Алюминиевый конструкционный профиль 15х30 с пазом 6 мм
Алюминиевый профиль 30х15 паз 6 мм
Станочный профиль 15х30, паз 6 мм, алюминиевый
785.00 руб. от 1 м.
( -2 % )
769.30 РУБ.
от 5 м.
( -3 % )
761.45 РУБ.
от 20 м.
( -6 % )
737.90 РУБ.
от 50 м.
( -8 % )
722.20 РУБ.
от 100 м.
( -10 % )
706.50 РУБ.
от 200 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-1530-BP | Профиль 15х30 мм. Паз 6 мм (Без покрытия)
НА СКЛАДЕ
≈ 900 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-1530-BP ): 33 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 1005 мм
Максимальная длина заготовки: 5040 мм
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

1. OB-1530-BP | Профиль 15х30 мм. Паз 6 мм (Без покрытия) (3D-модель).STEP
Скачать
2. OB-1530-BP | Профиль 15х30 мм. Паз 6 мм (Без покрытия) (Чертеж).DXF
Скачать

Описание

Алюминиевый профиль размером 15х30 мм с двумя монтажными пазами шириной 6 мм. и центральным отверстием 5 мм.
При небольшом весе (0,7 кг/м) этот конструкционный профиль обладает отличными жесткостными характеристиками, что значительно расширяет сферу его применения.
Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание в на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:
 OB-1530-BP
Длина профиля(макс), мм:
 5040 и 3040
Дробеструйная обработка:
 нет
Ширина паза, мм:
 6
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 0.65
Момент инерции, Ix(см4):
 0.71
Момент инерции, Iy(см4):
 1.55
Момент сопротивления, WX (см3):
 0.95
Момент сопротивления, WY (см3):
 1.03
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-1530-BP
