OB-1530 | Профиль 15х30 мм. Паз 6 мм (Анодированный)

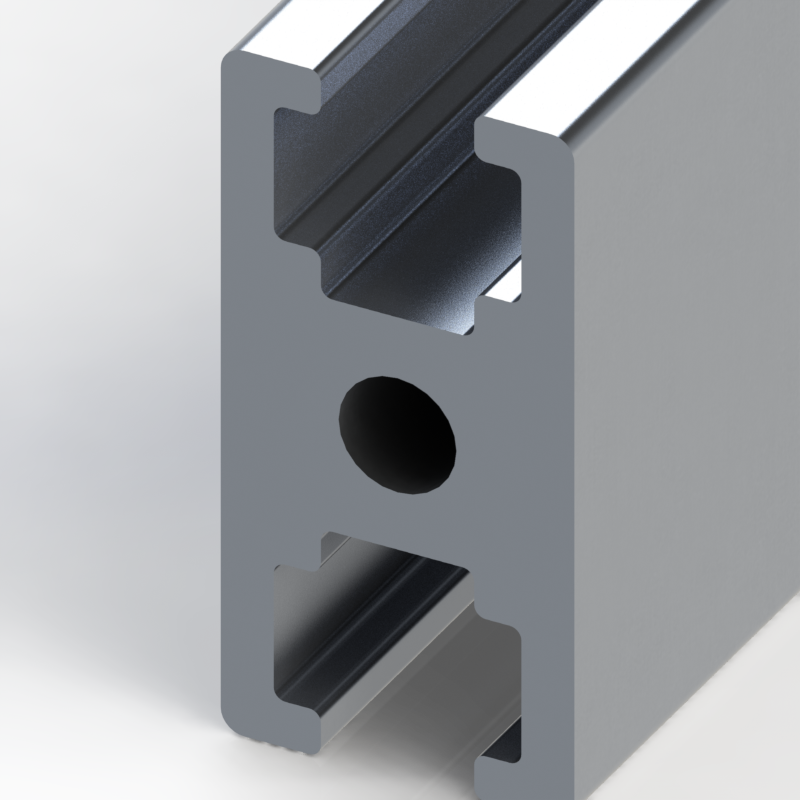

Конструкционный алюминиевый профиль 15х30 паз 6 мм
Чертеж алюминиевого профиля 15х30

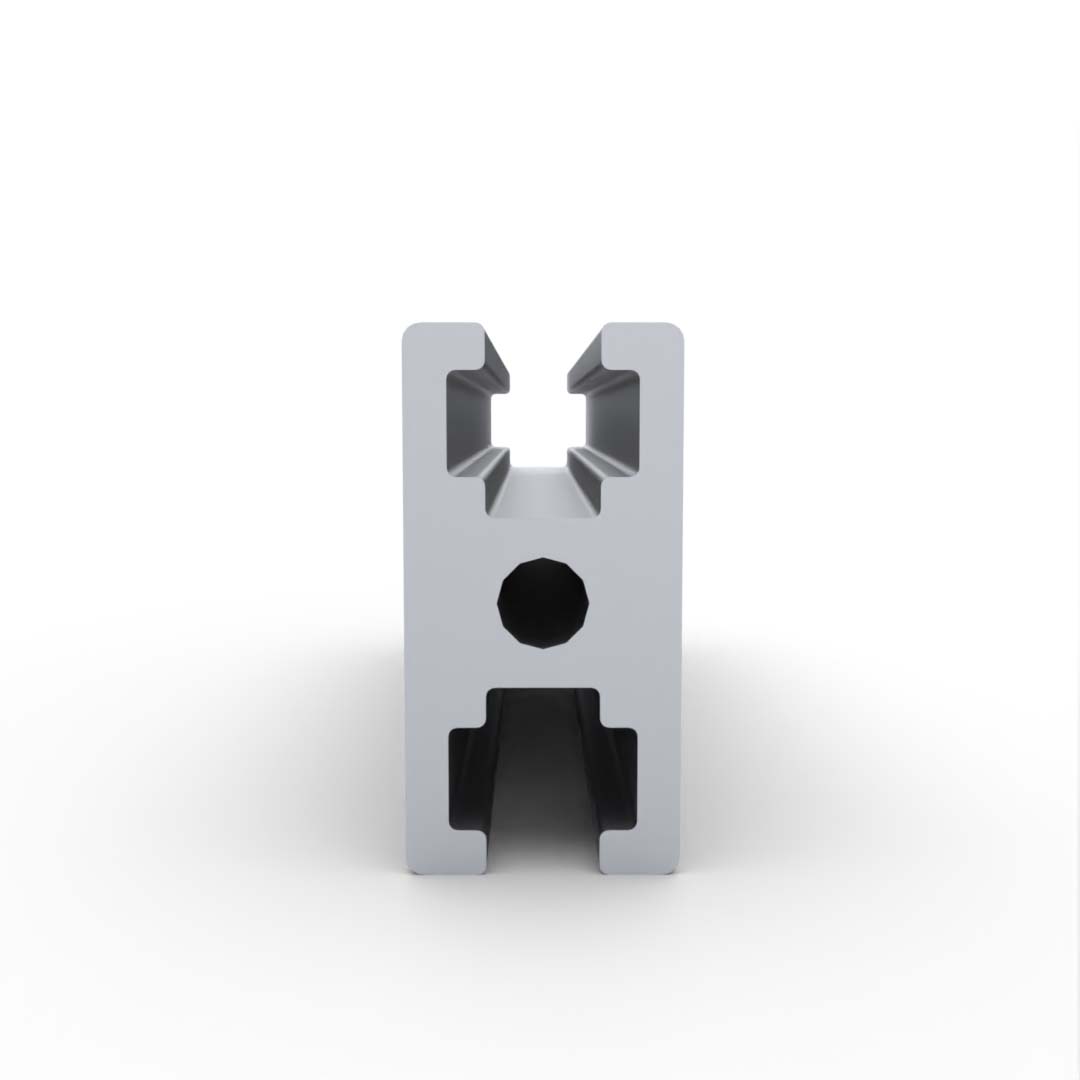

Станочный профиль 15х30

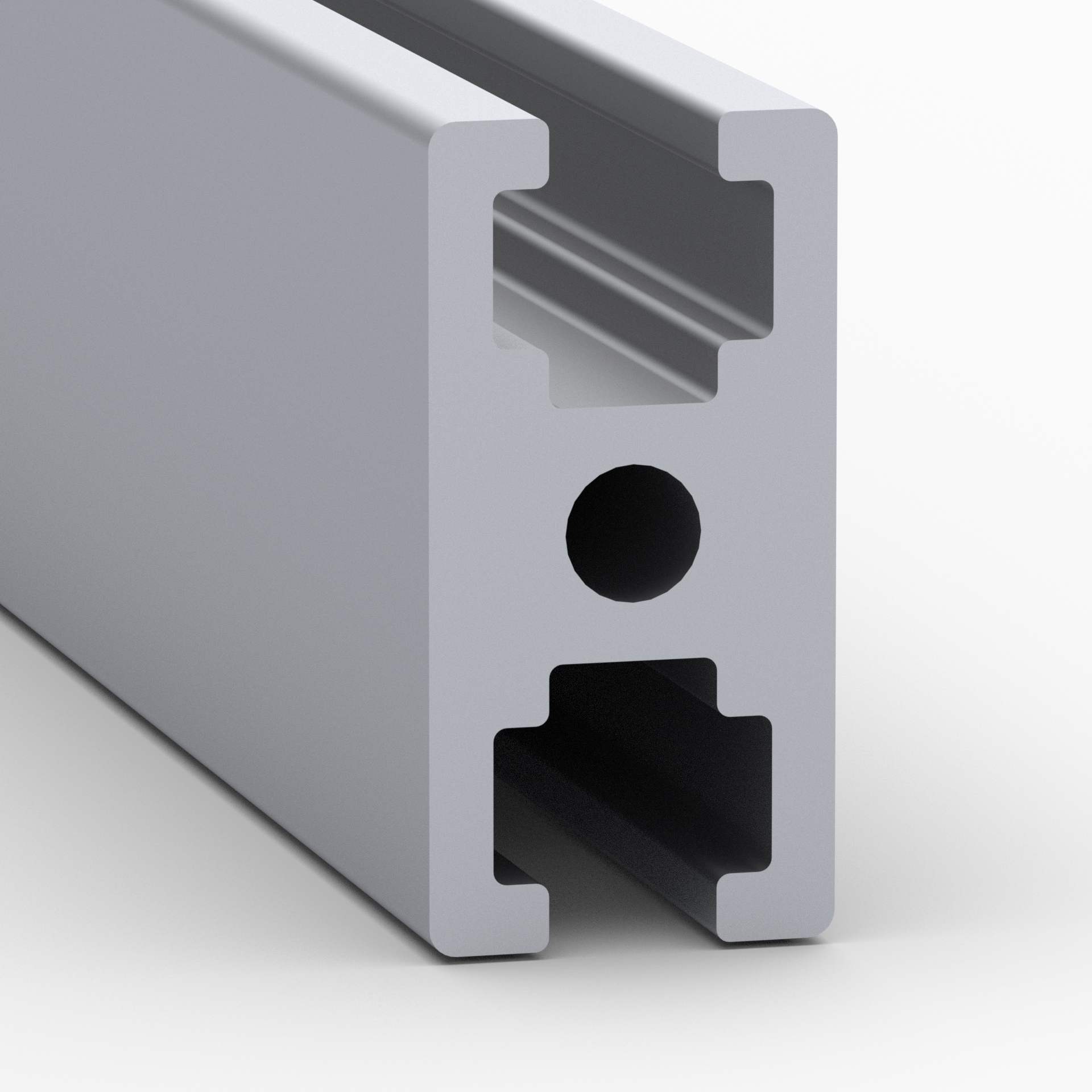

алюминиевый конструкционный профиль 15х30

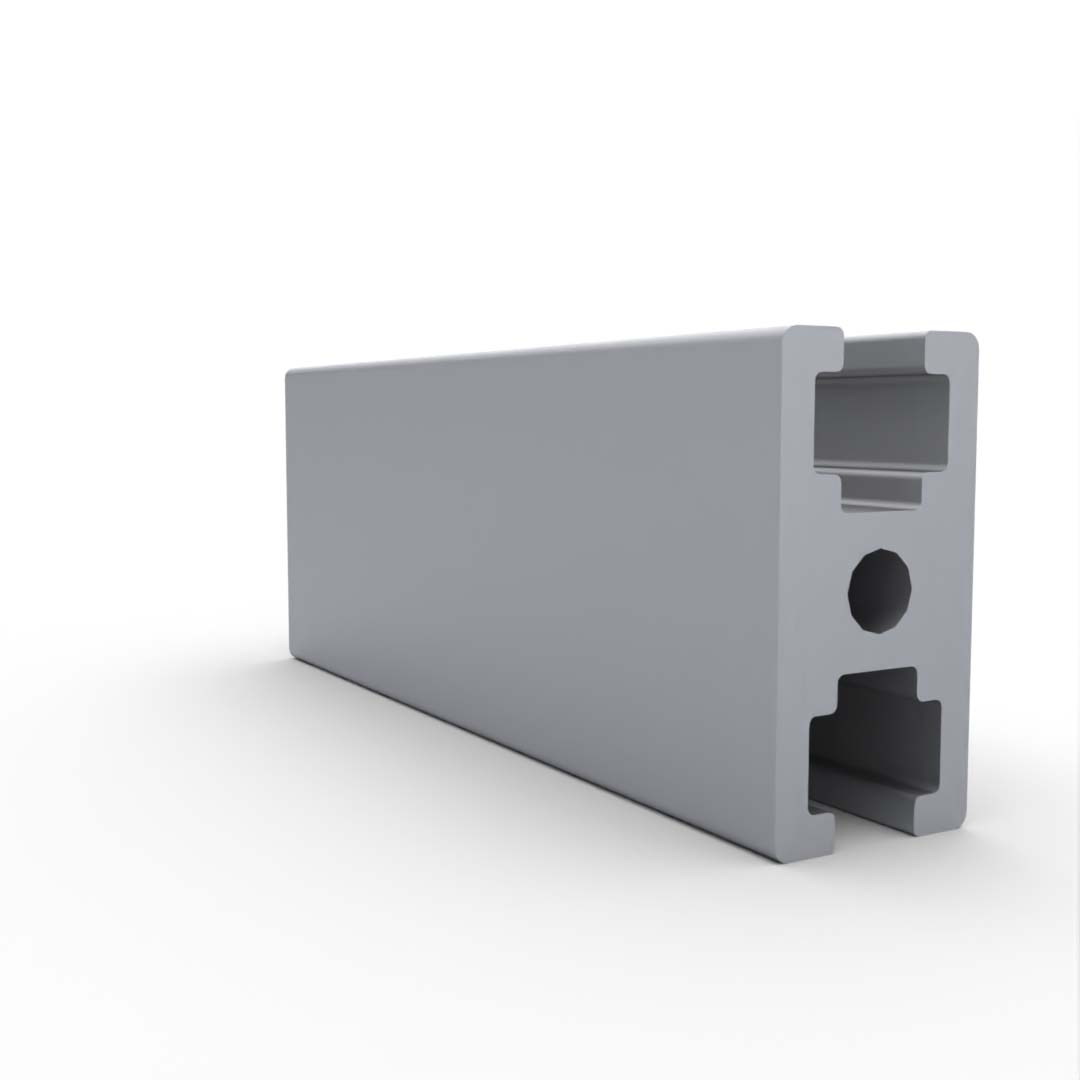

станочный алюминиевый профиль 15х30

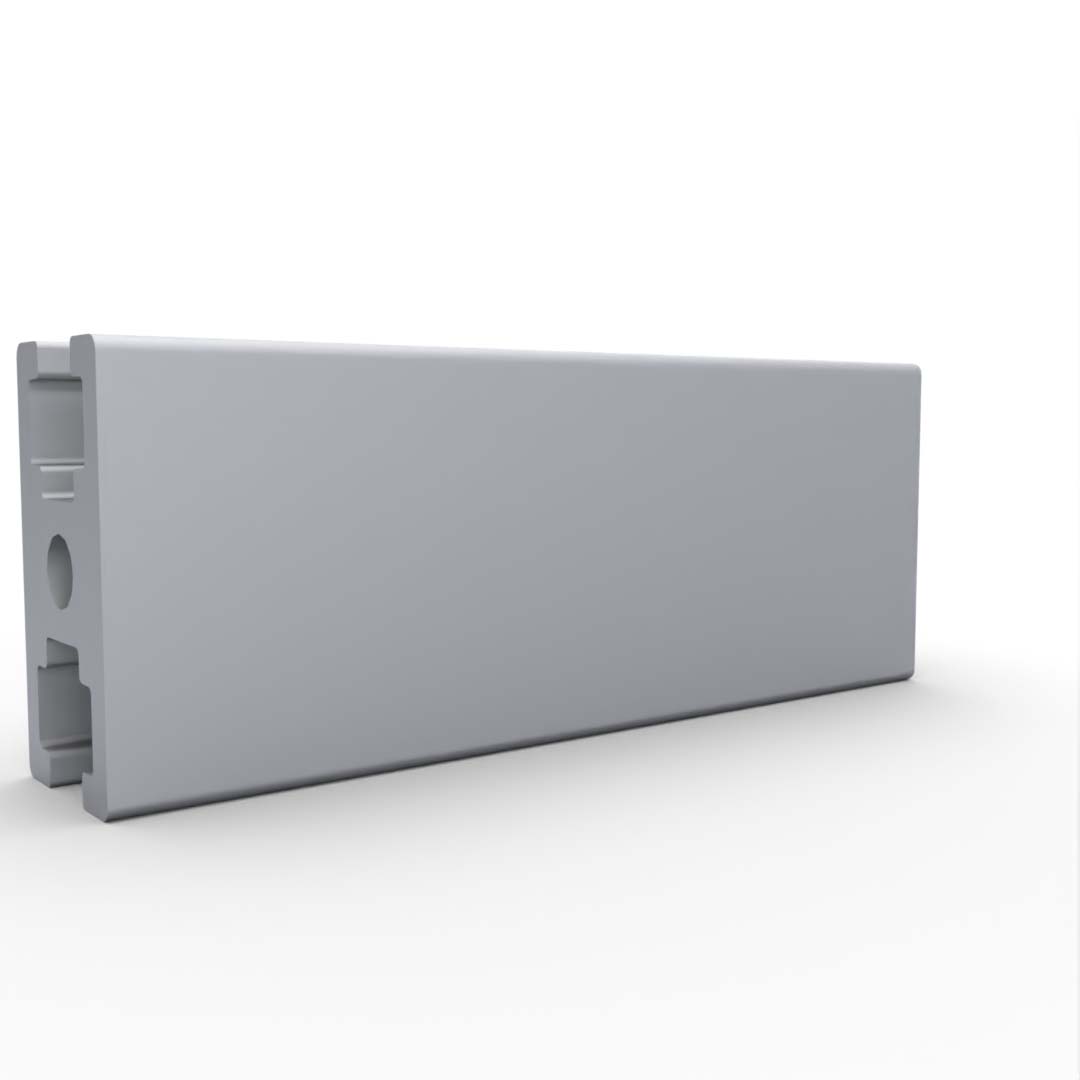

RSI конструкционный профиль 15х30
RSI конструкционный профиль 30х15
Алюминиевый станочный профиль 15х30

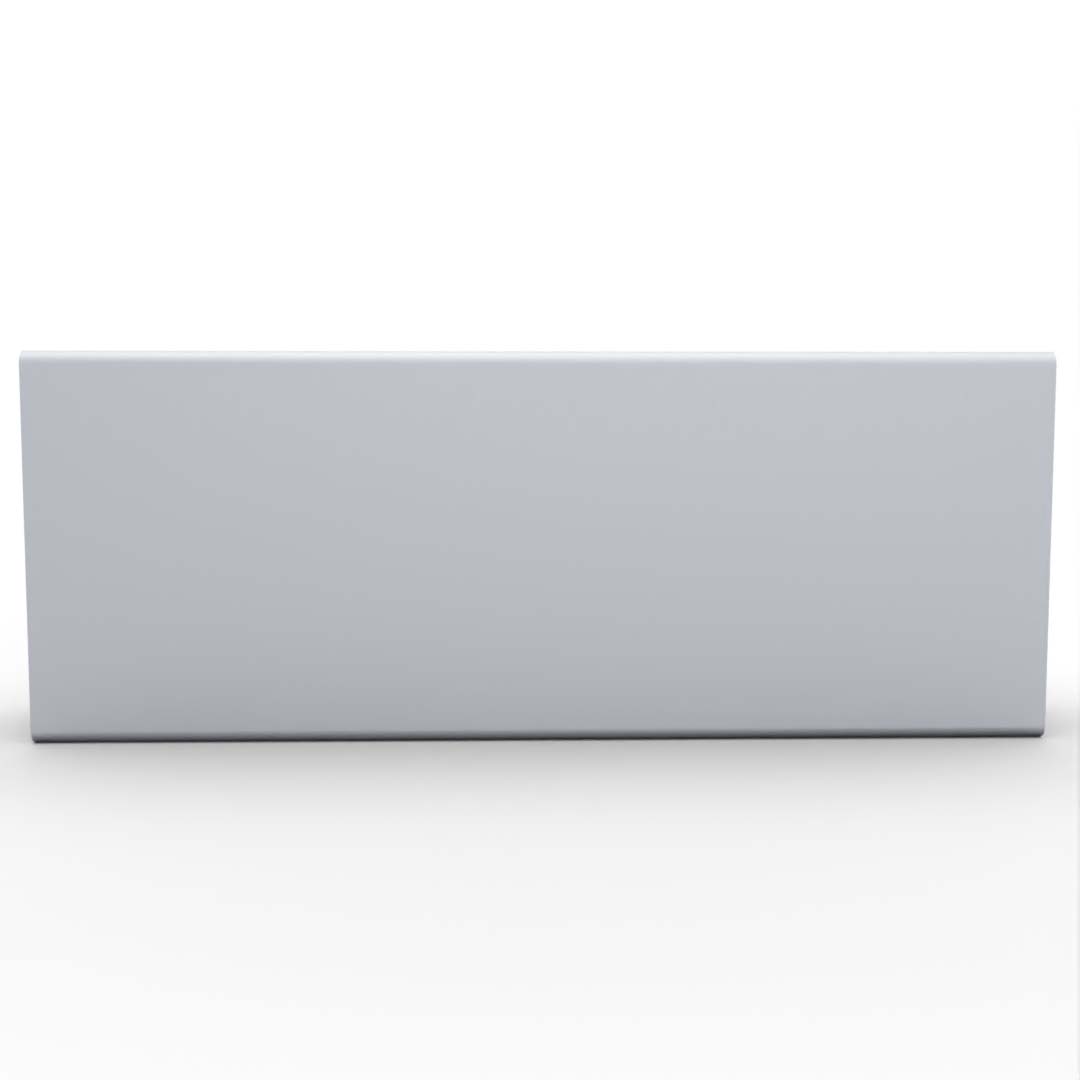

Профиль алюминиевый, 15х30, вид справа
935.00 руб. от 1 м.
( -2 % )
916.30 РУБ.
от 5 м.
( -3 % )
906.95 РУБ.
от 20 м.
( -6 % )
878.90 РУБ.
от 50 м.
( -8 % )
860.20 РУБ.
от 100 м.
( -10 % )
841.50 РУБ.
от 200 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-1530 | Профиль 15х30 мм. Паз 6 мм (Анодированный)
НА СКЛАДЕ
≈ 1000 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-1530 ): 33 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 1005 мм
Максимальная длина заготовки: 3040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

1. OB-1530 | Профиль 15х30 мм. Паз 6 мм (Анодированный) (3D-модель профиля).STEP
Скачать
2. OB-1530 | Профиль 15х30 мм. Паз 6 мм (Анодированный) (Чертеж профиля).DXF
Скачать

Описание

Алюминиевый конструкционный профиль арт. OB-1530, имеет размеры 15 мм на 30 мм, ширина монтажного паза 6 мм.
Профиль 15х30 при весе в 0,7 кг на метр, обладает потрясающей жесткостью.
Профиль имеет два монтажных паза, центральное отверстие, предназначенное для  нарезания резьбы, и две плоские грани, позволяющие использовать профиль, в конструкциях имеющих высокие требования к внешнему виду.
Также профиль зачастую применяют в выставочных стендах, в конструкциях сборочных столов, наиболее популярные из них посвящены гидравлическому и пневматическому оборудованию.
Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-1530
Длина профиля(макс), мм:
 3040
Дробеструйная обработка:
 Есть
Ширина паза, мм:
 6
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 0.65
Момент инерции, Ix(см4):
 0.71
Момент инерции, Iy(см4):
 1.55
Момент сопротивления, WX (см3):
 0.95
Момент сопротивления, WY (см3):
 1.03
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018
Качество поверхностей:
 На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-1530
