K45-S10 | Кондуктор, серия 45 паз 10 мм, (D10. D17)

Сделано в России
К45-S10 | Кондуктор, серия 45 паз 10 мм, (D10. D17)

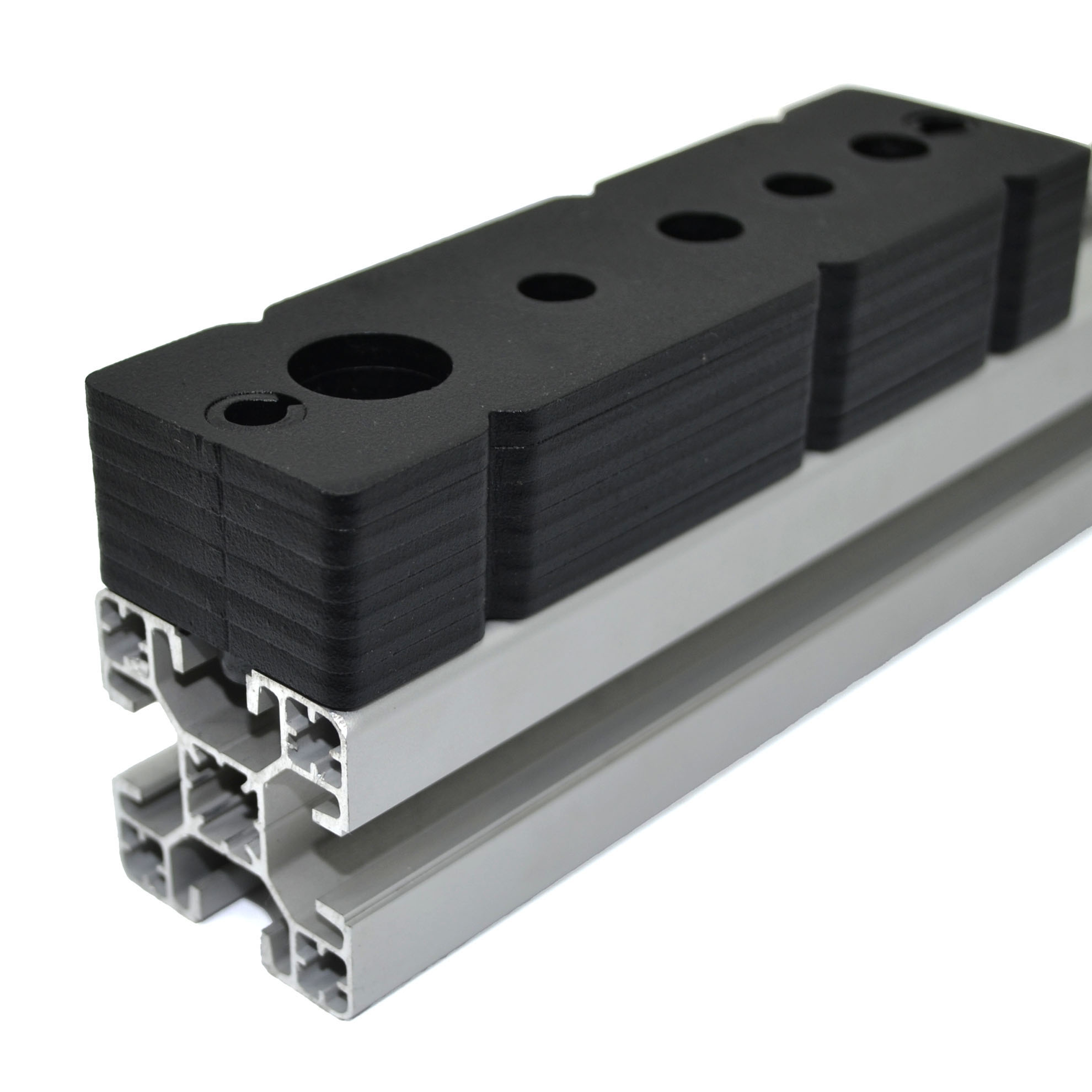

Кондуктор К45-S10, серия 45 паз 10, сверление под угловой соединитель

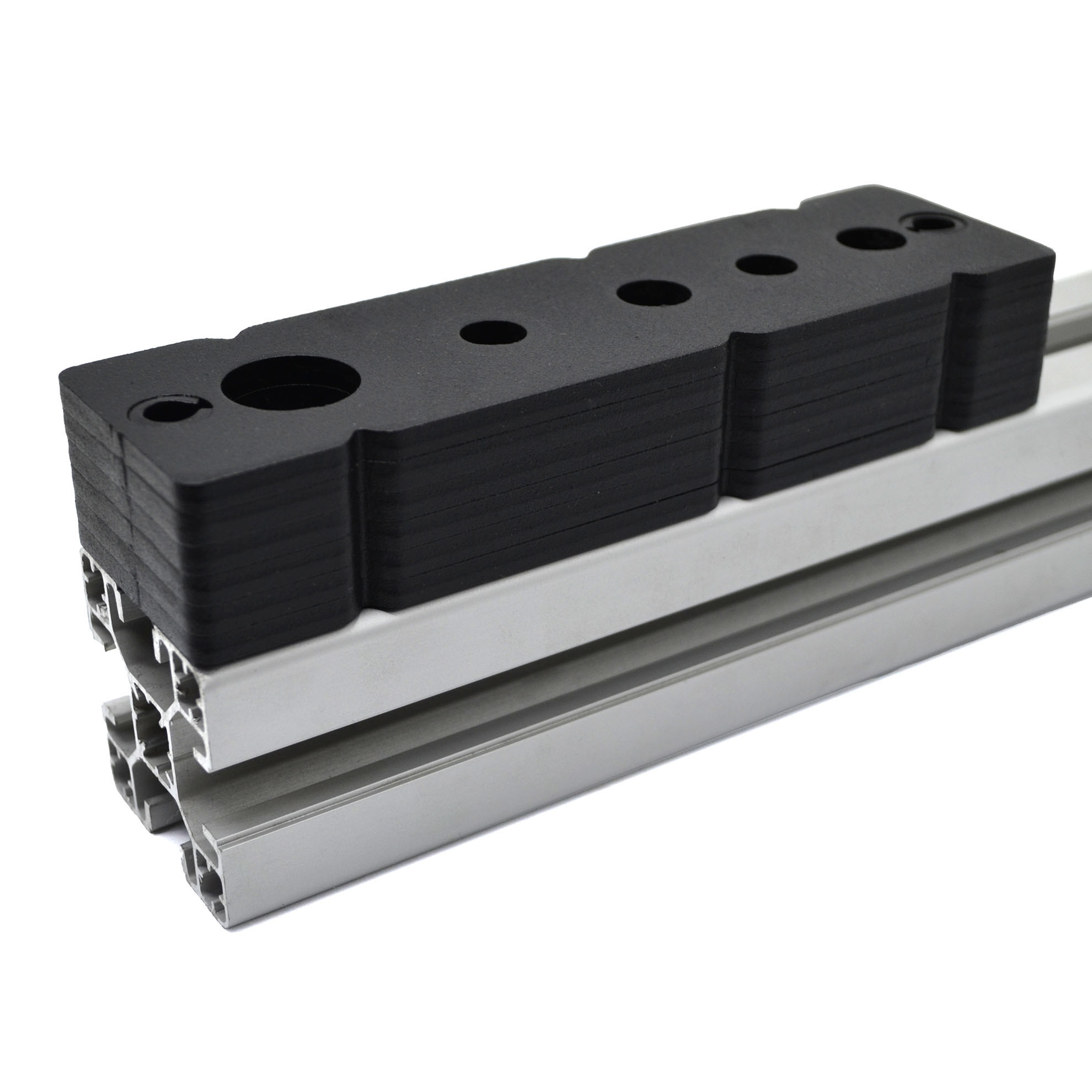

К45-S10, Кондуктор крепление углового соединителя в профиль

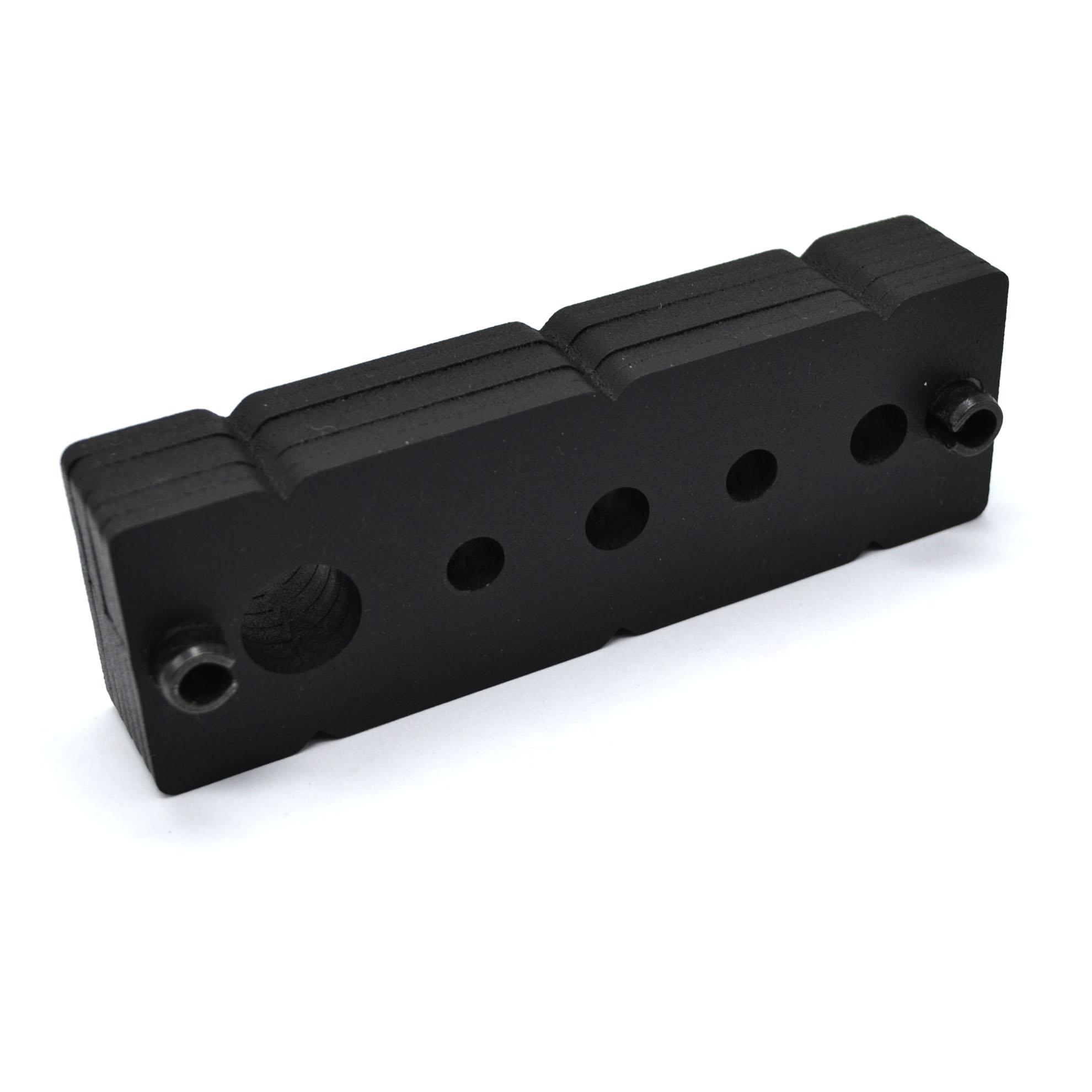

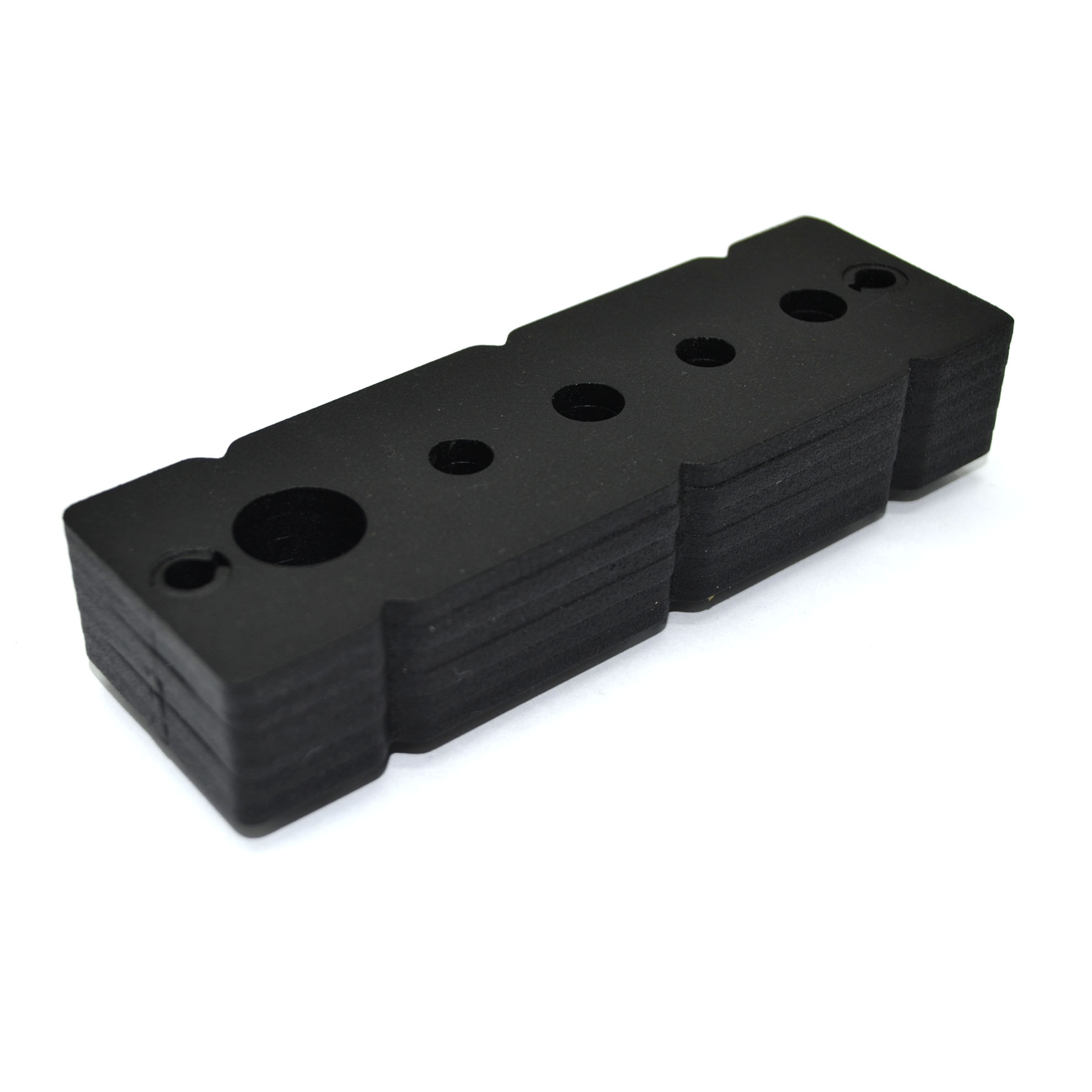

Артикул К45-S10, Кондуктор для сверления отверстий, серия 45

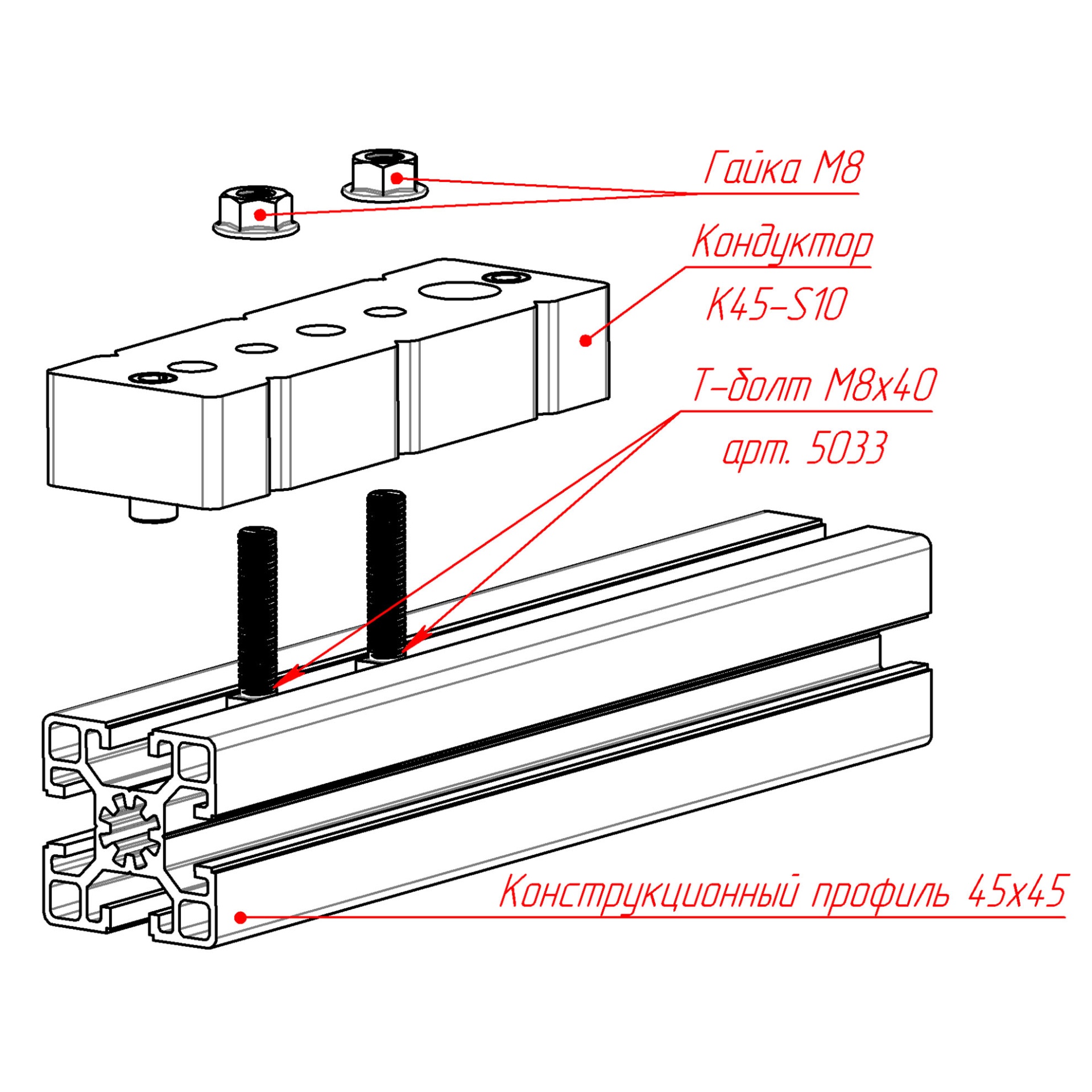

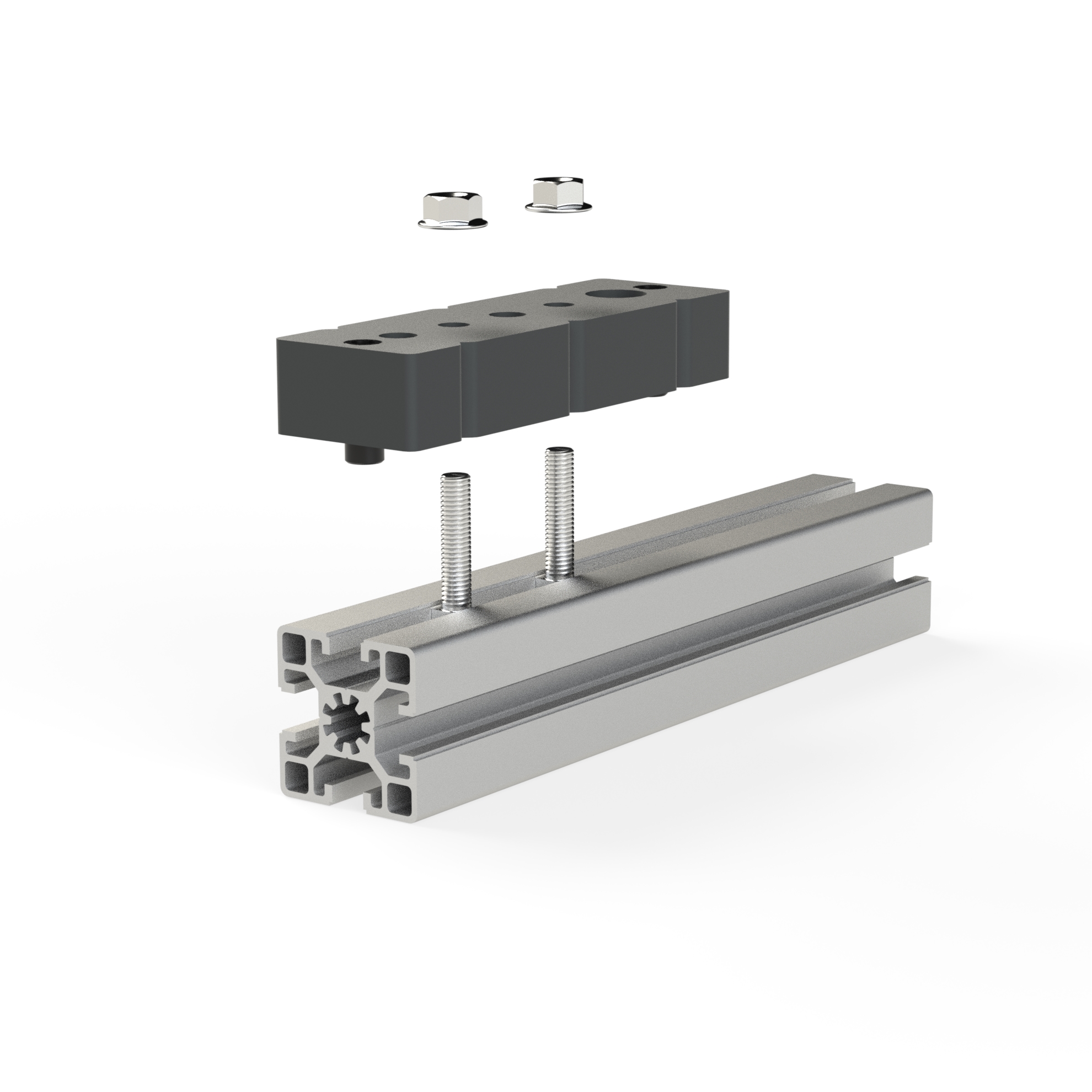

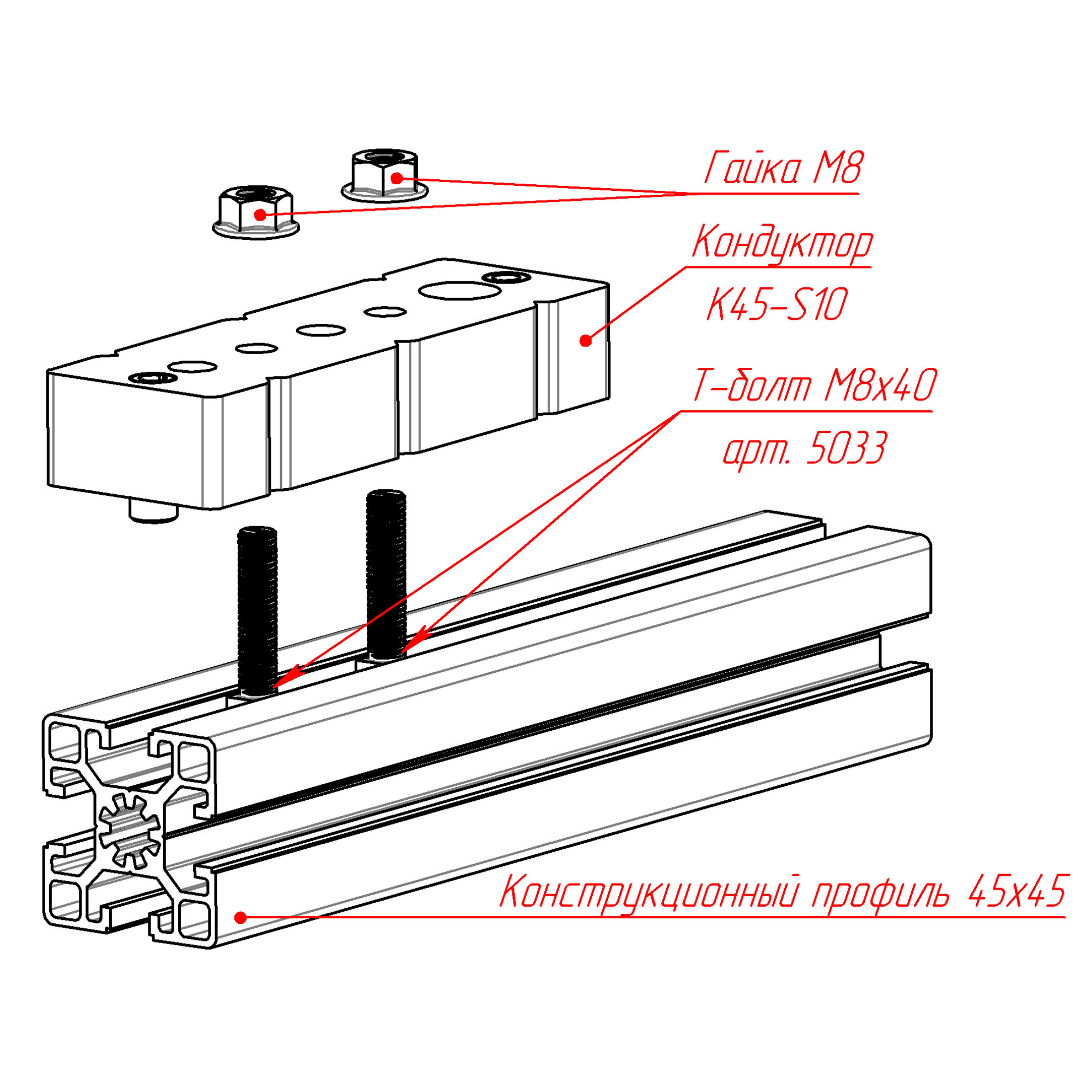

Схема сборки кондуктора К45-S10, серия 45 паз 10 мм
K45-S10 | Кондуктор, серия 45 паз 10 мм, (D10. D17) изображение 5
K45-S10 | Кондуктор, серия 45 паз 10 мм, (D10. D17) изображение 6

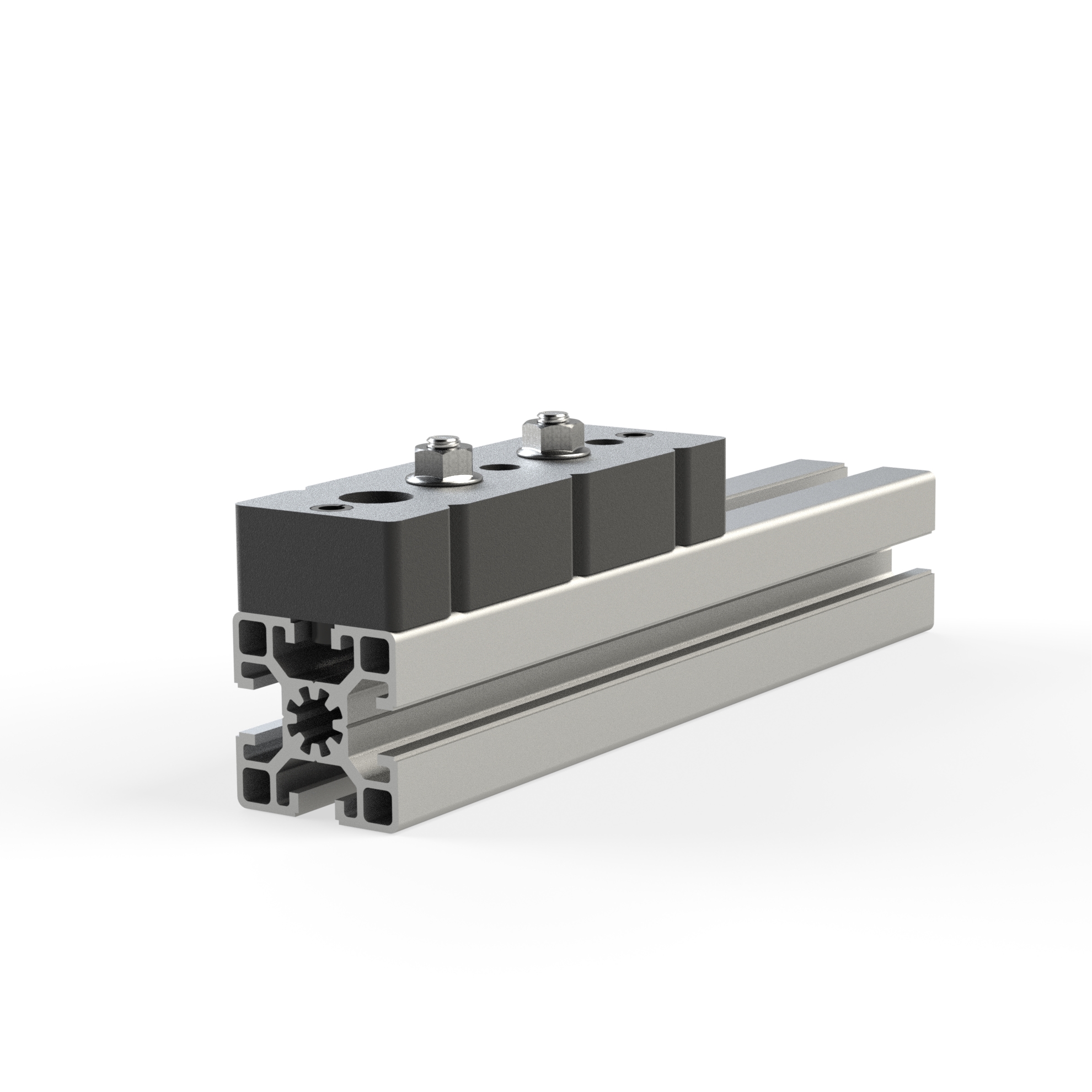

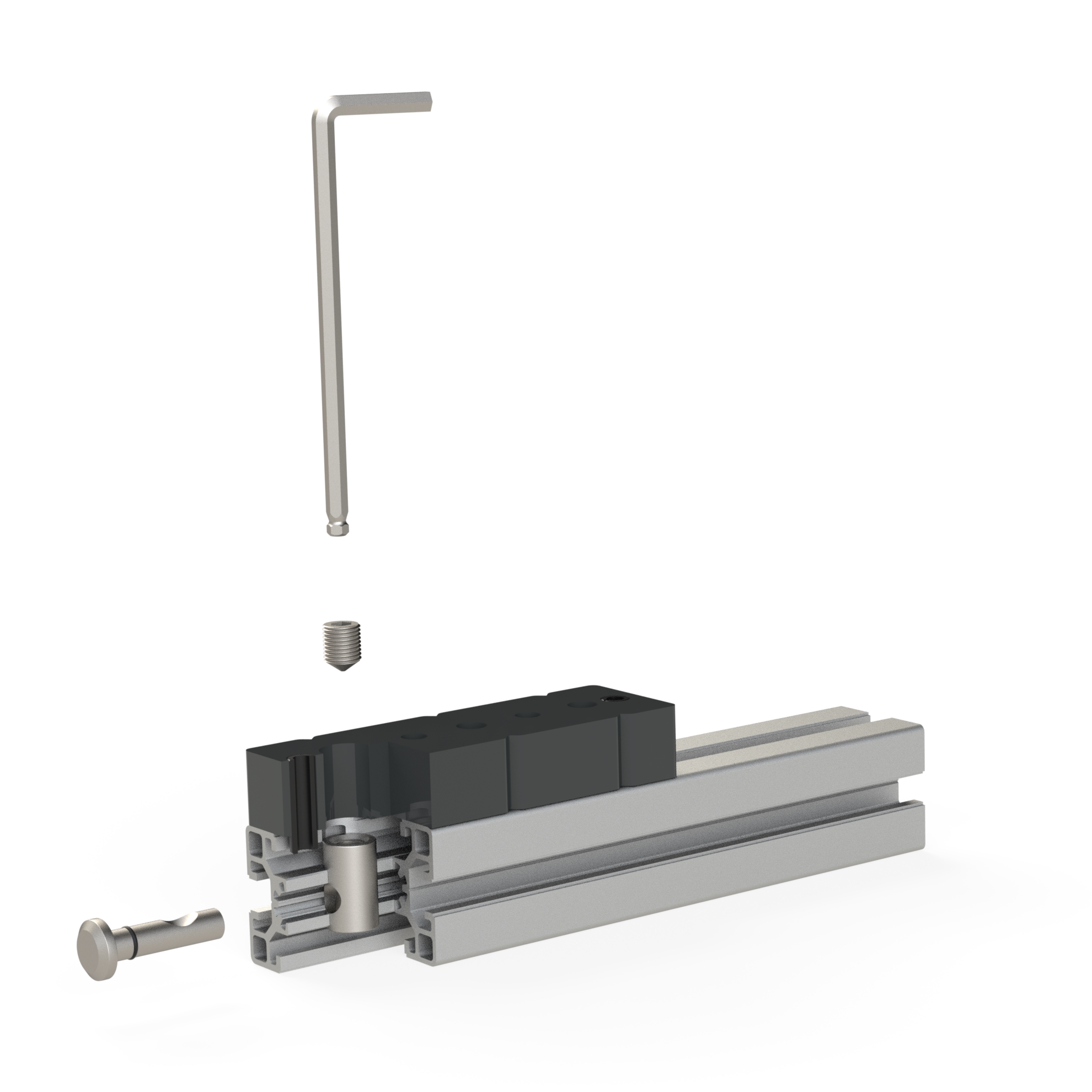

Кондуктор для соединения под угловой соединитель К45-S10, серия 45 паз 10,
Кондуктор для винтового крепеления К45-S10, серия 45 паз 10,

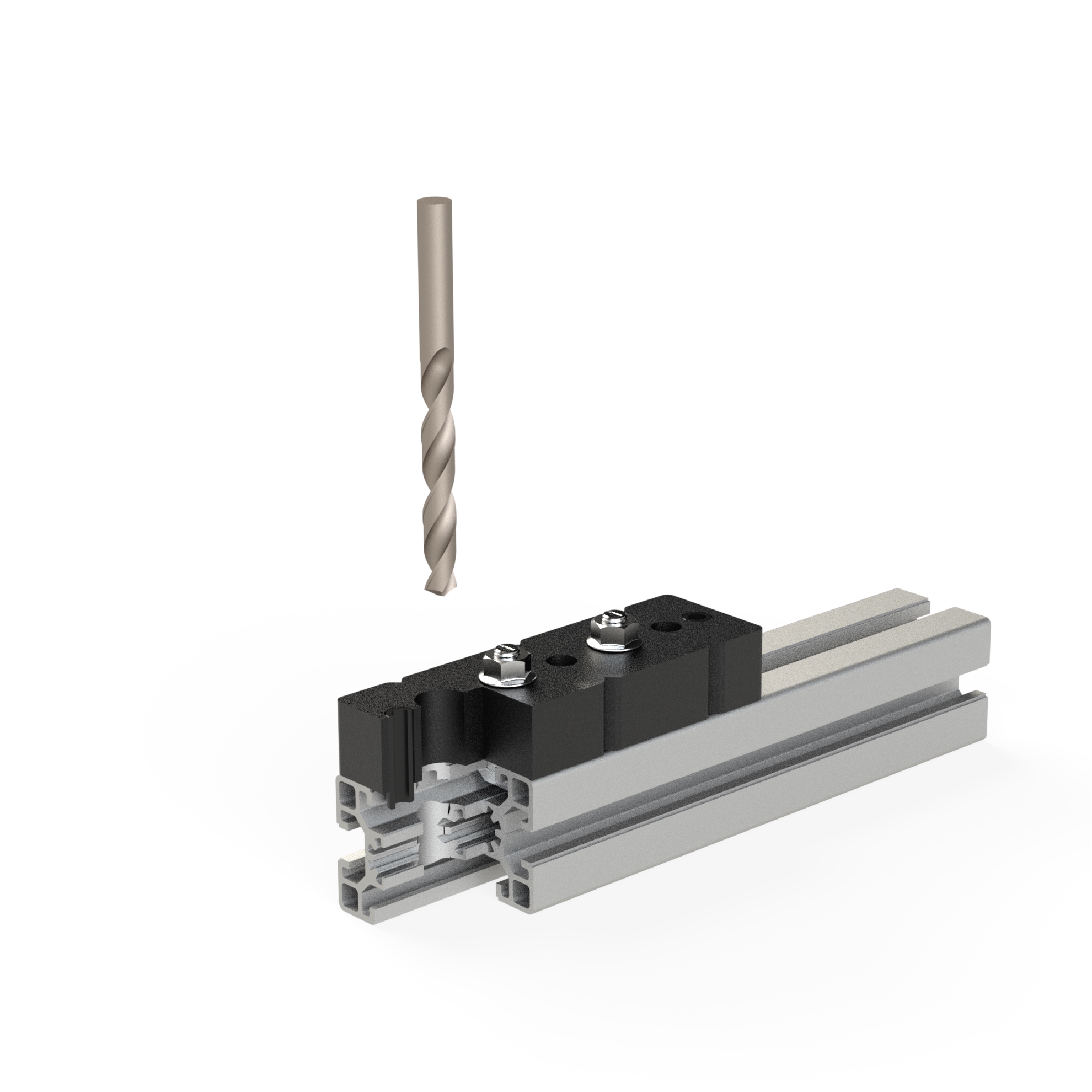

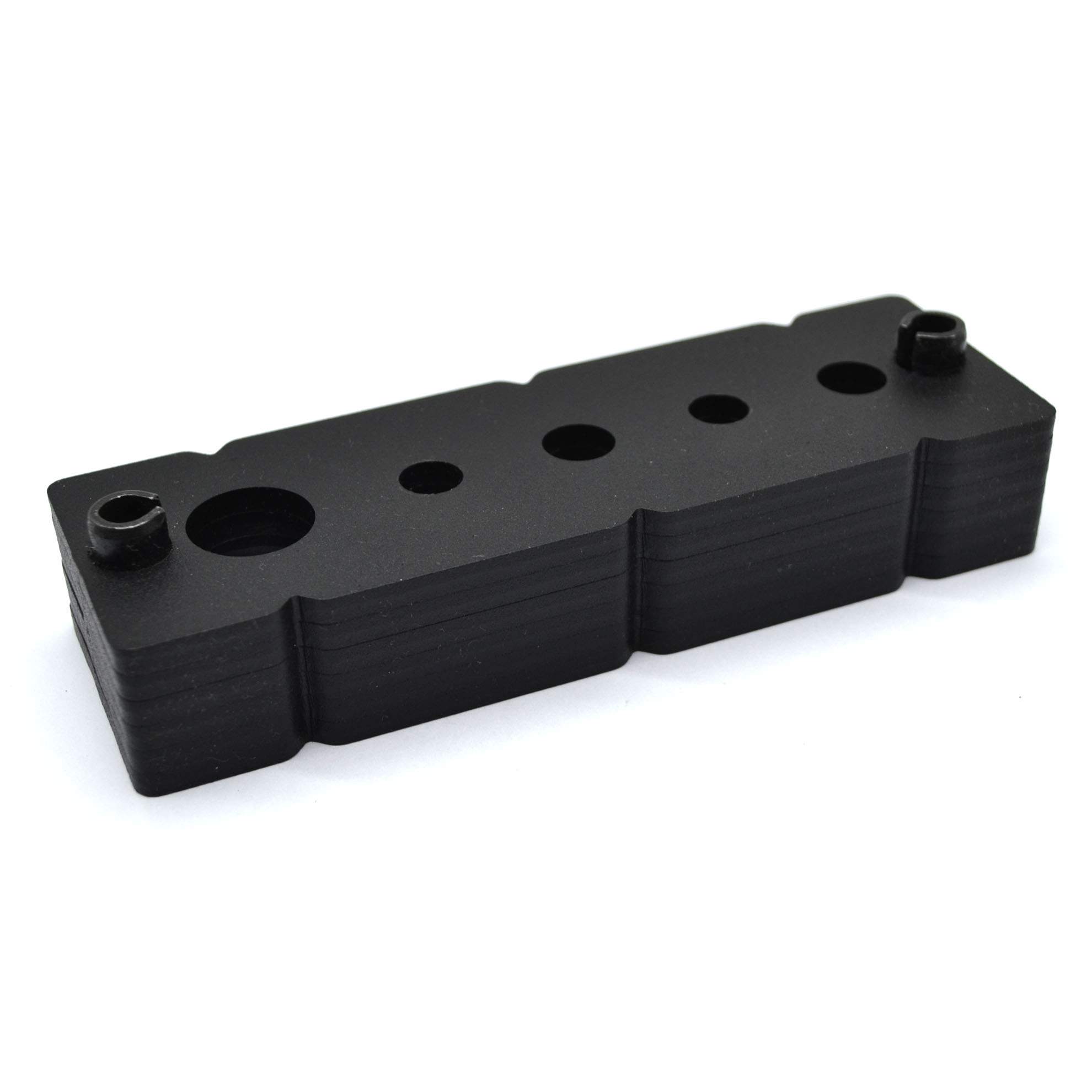

Кондуктор К45-S10 для сверления отверстий 10 и 17 мм, серия 45 паз 10,

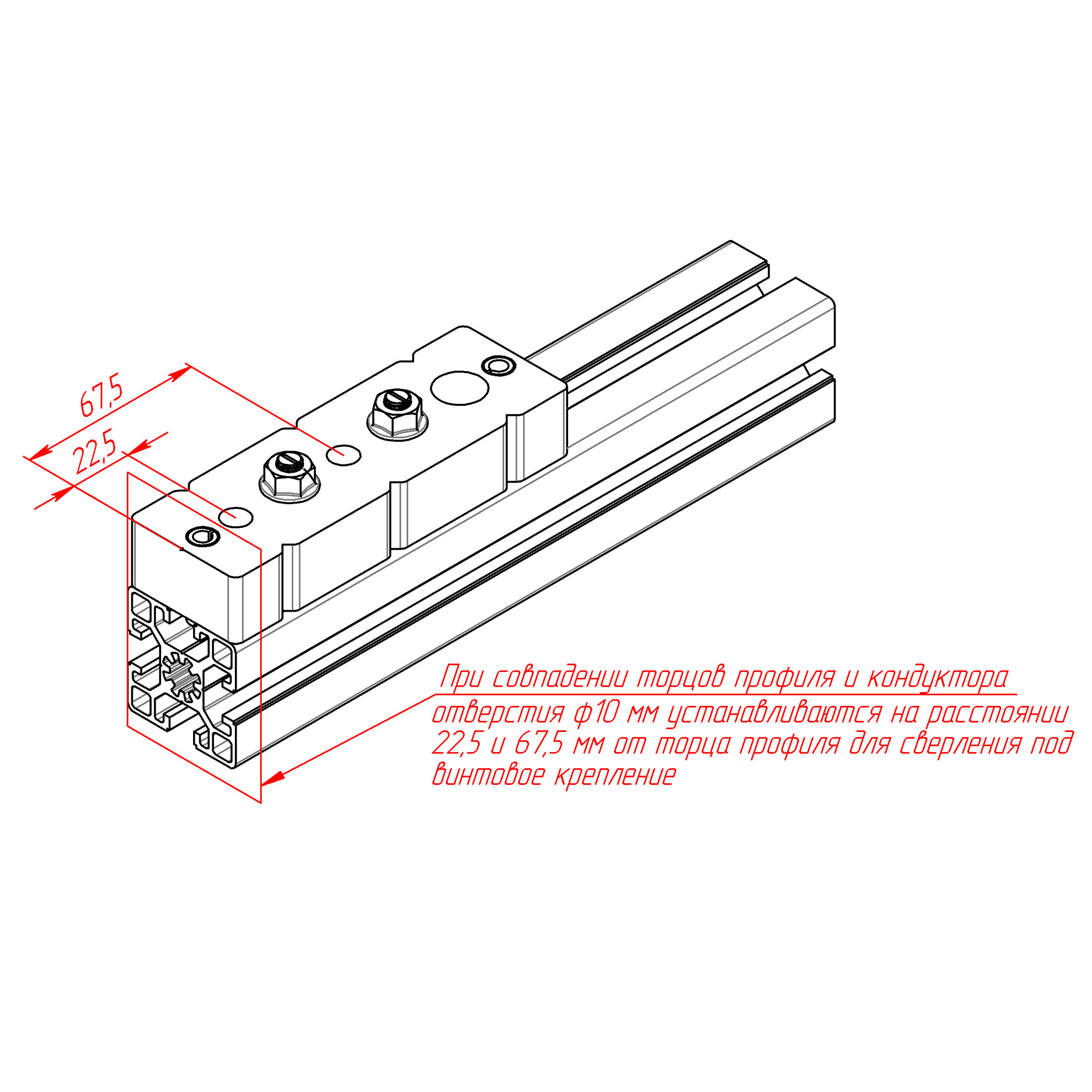

Эскиз для сверления в кондукторе К45-S10 под винтовое крепление
Комплектация поставки кондуктора К45-S10 под 45 профиль

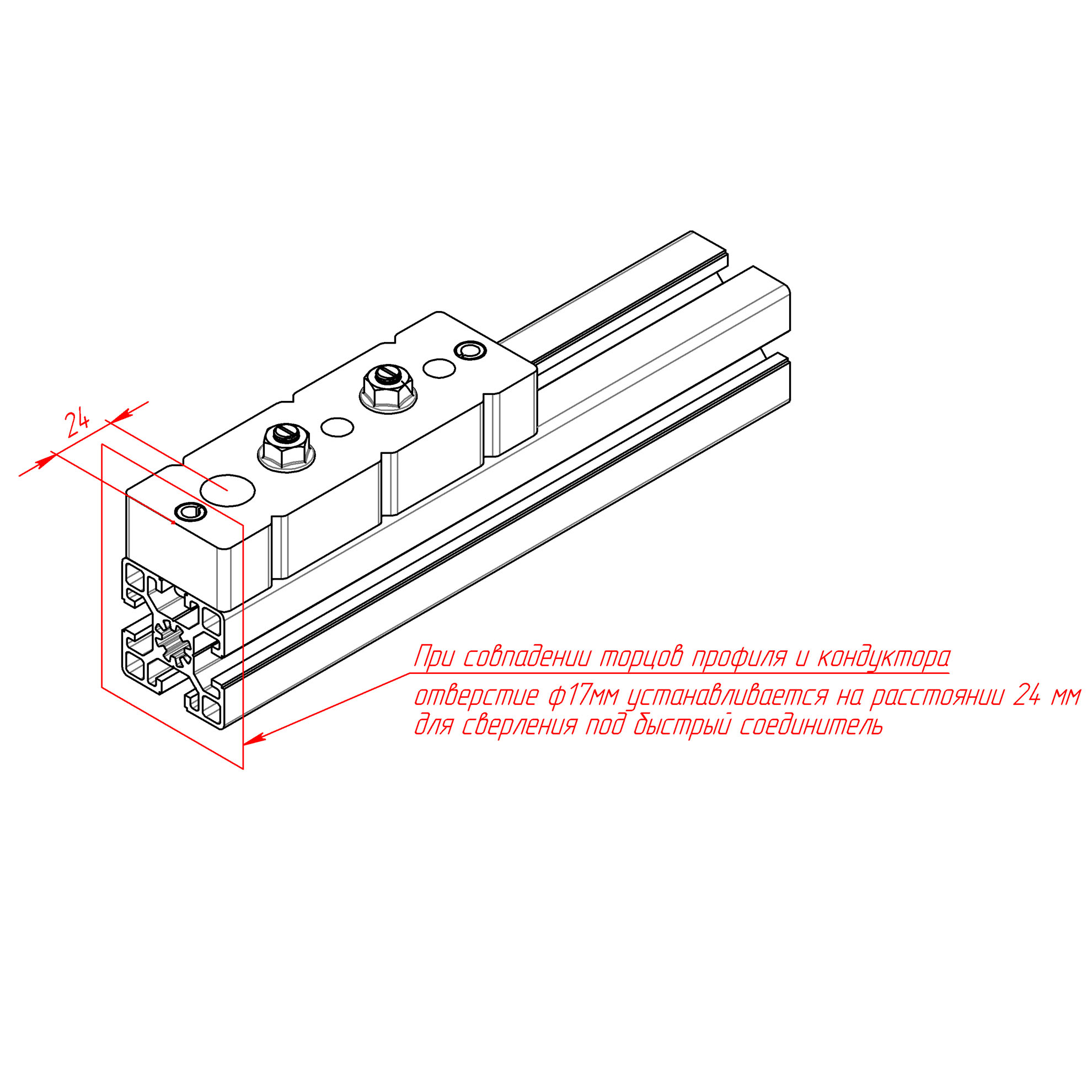

Эскиз для сверления в кондукторе К45-S10 под быстрый соединитель

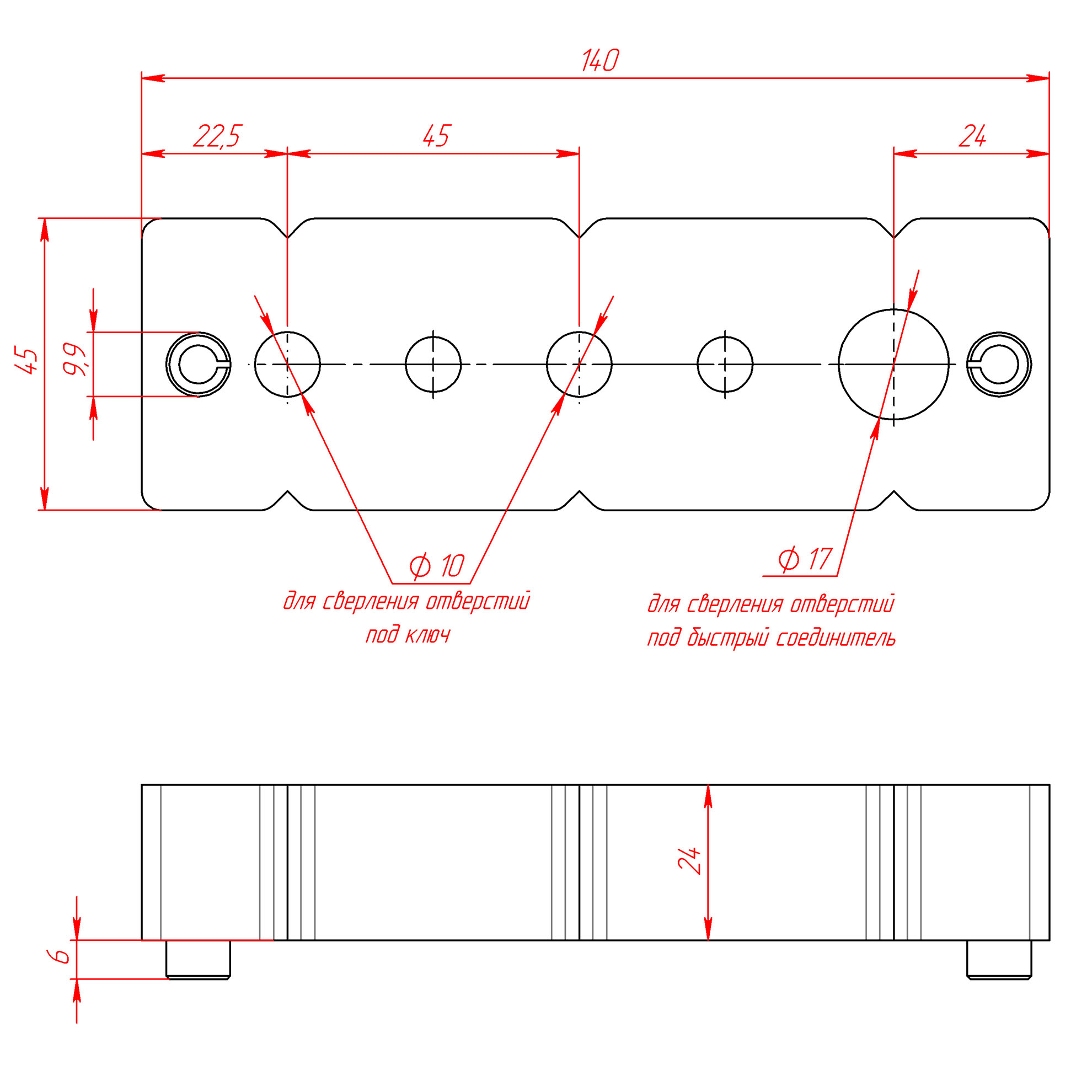

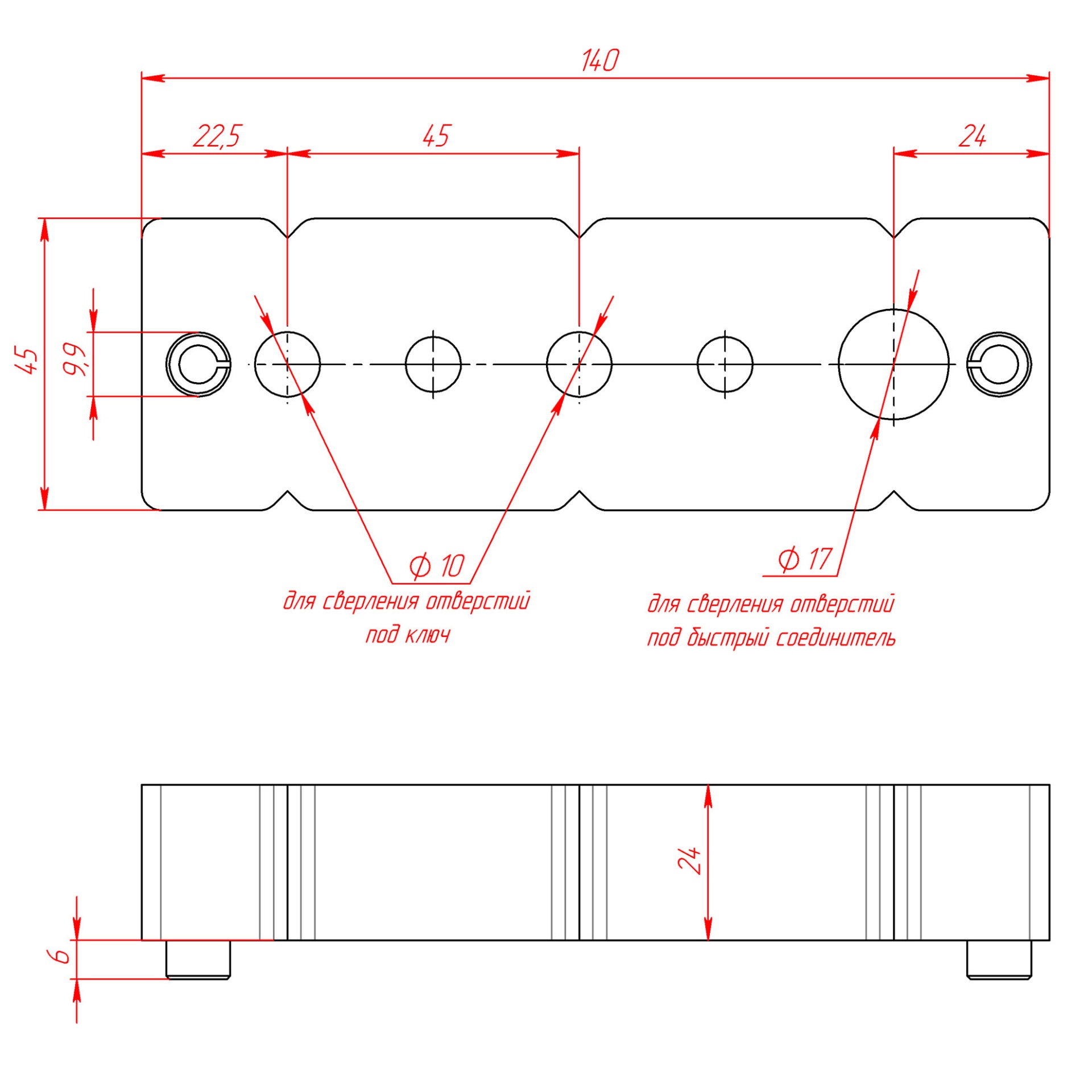

Чертёж К45-S10, Кондуктор
1 990.00 руб. от 1 шт
от 3 шт 1 950.20 ₽ −2%
от 10 шт 1 910.40 ₽ −4%
от 20 шт 1 870.60 ₽ −6%
от 40 шт 1 830.80 ₽ −8%
от 60 шт 1 791.00 ₽ −10%
от 80 шт 1 751.20 ₽ −12%
Наличие K45-S10 | Кондуктор, серия 45 паз 10 мм, (D10. D17)
На складе 10 шт
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 1-2 недели
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
K45-S10 | Кондуктор, серия 45 паз 10 мм, (D10. D17) (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
K45-S10 | Кондуктор, серия 45 паз 10 мм, (D10. D17) (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
K45-S10 | Кондуктор, серия 45 паз 10 мм, (D10. D17) (Чертеж).PDF

Описание

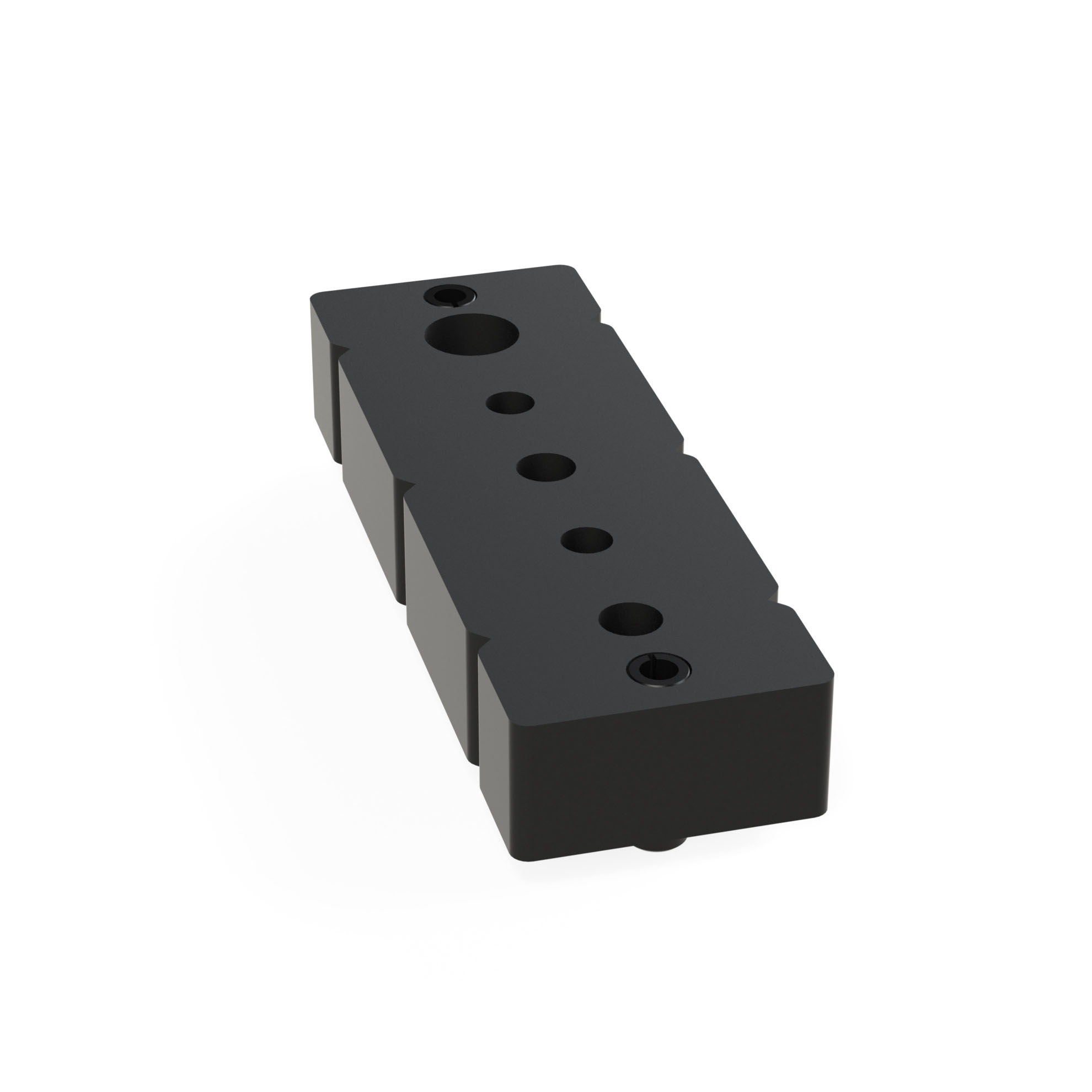

Кондуктор К45-S10 предназначен для точного сверления отверстий в алюминиевых профилях серии 45 с пазом 10 мм. Кондуктор обеспечивает высокую точность и удобство при работе. Выполнен из стали и окрашен порошковой краской в черный цвет.
  • Отверстие D17 позволяет просверлить отверстие под цилиндрическую часть быстрого соединителя.
  • 2 отверстия D10 имеют межосевое расстояние 45 мм, что позволит выполнить отверстия для доступа к винтам при перпендикулярном креплении профилей.
Комплект поставки:
  • Кондуктор стальной, арт. К45-S10 - 1 шт.
  • Т-болт М8х40, паз 10, арт. 5033 - 2 шт.
  • Гайка М8 DIN 6923 - 2 шт.
Особенности и преимущества
  • Точность сверления: Кондуктор гарантирует идеальное позиционирование отверстий диаметром 10 мм и 17 мм, что обеспечивает надежное крепление и сборку конструкций.
  • Универсальность: Подходит для профилей серии 45 с пазом 10 мм, что делает его универсальным решением для различных монтажных задач.
  • Материал: Изготовлен из стали, что обеспечивает долговечность и удобство в использовании.
  • Совместимость: Разработан специально для работы с быстрыми соединителями, что ускоряет процесс сборки и повышает надежность соединений.
Внимание! Сверла в комплект не входят!

Характеристики

Артикул:
 K45-S10
Страна производства:
 Россия
Серия профилей:
 с пазом 10 мм, серия 45
Материал:
 Сталь / Порошковая покраска
Тип сырья:
 Первичное
Вес, кг:
 1,07
Цвет:
 Черный
