Name: 5138 | Гайка закладная М6, серия 30
Brand: RSI
SKU: 5138
Availability: InStock

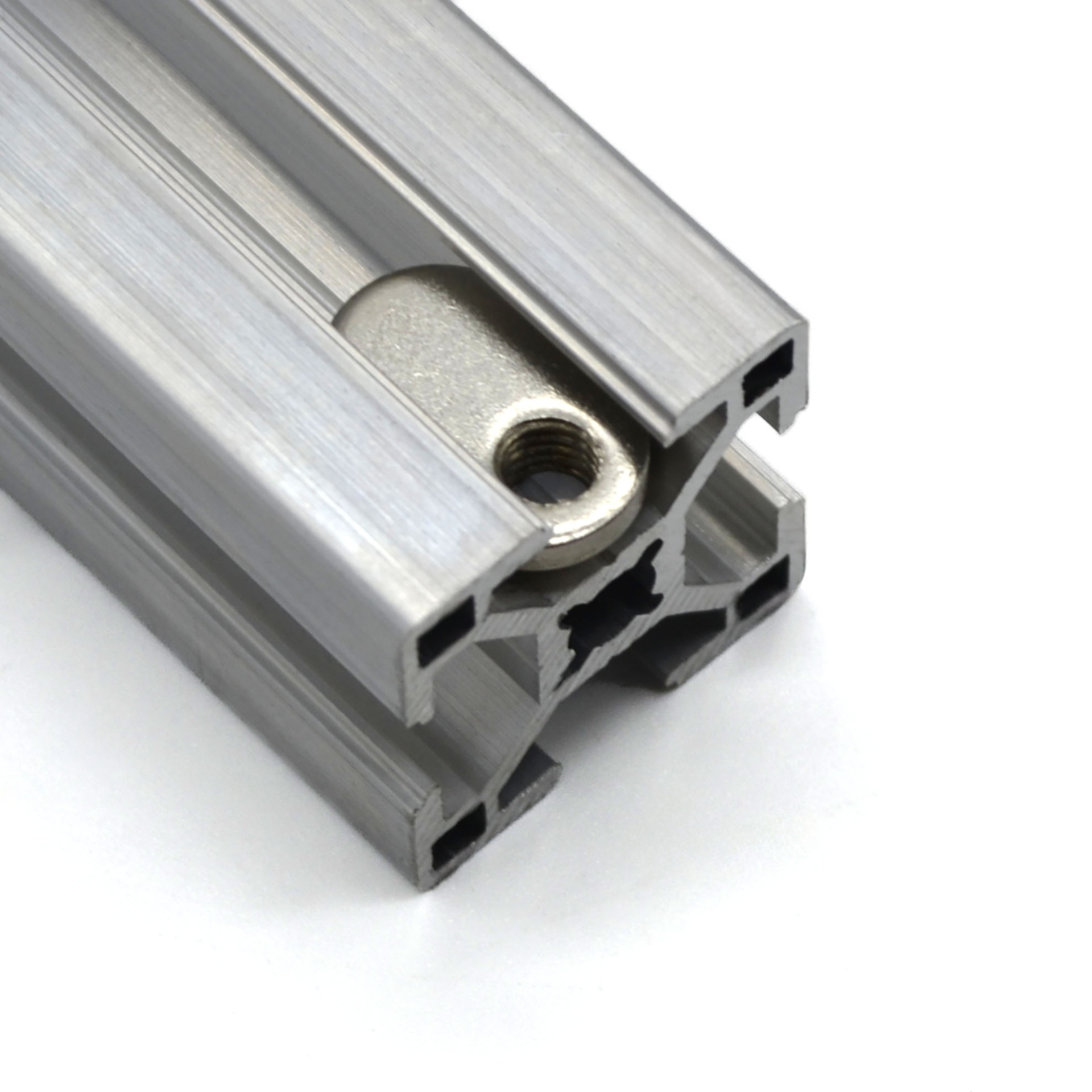

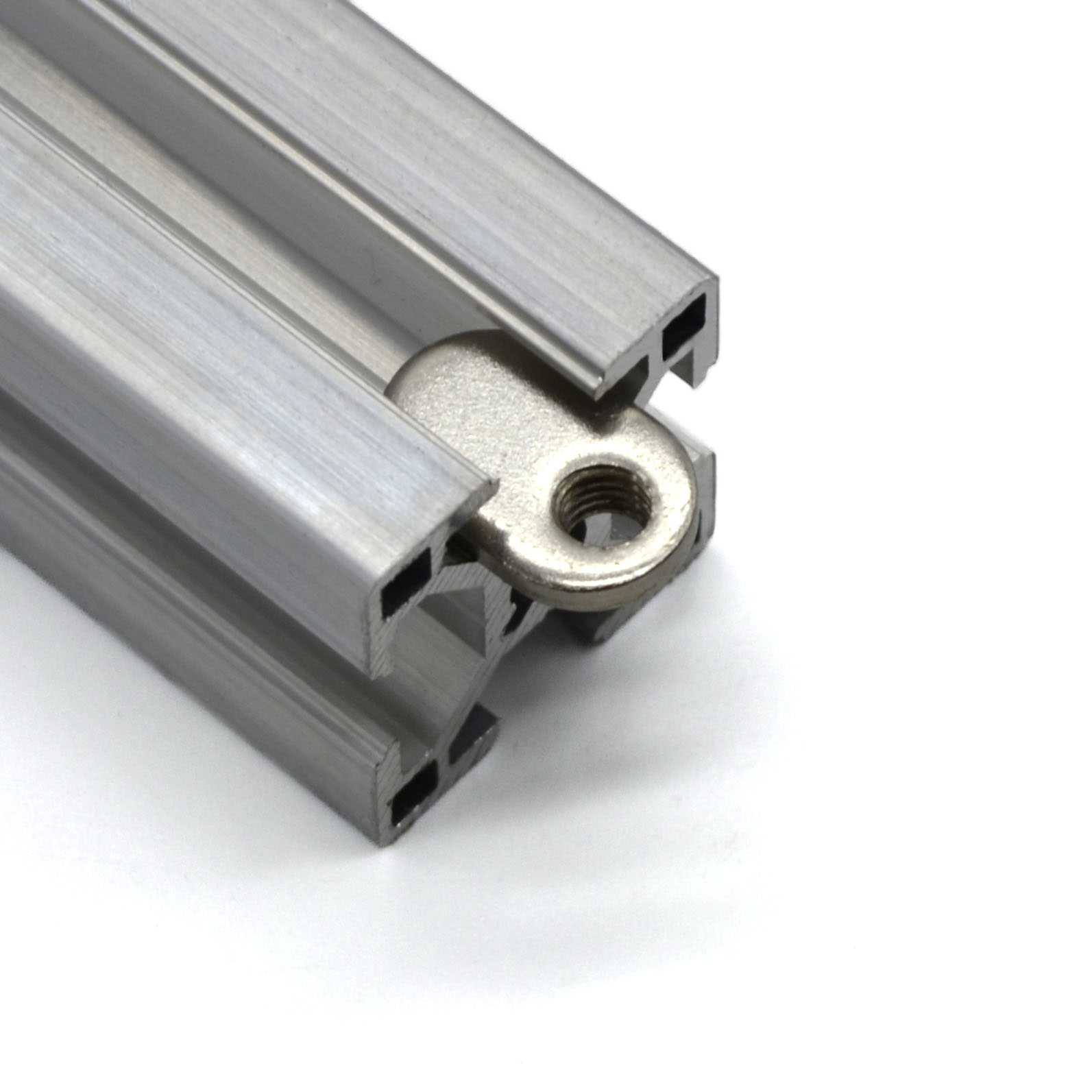

Закладная пазовая гайка М6 к профилям серии 30

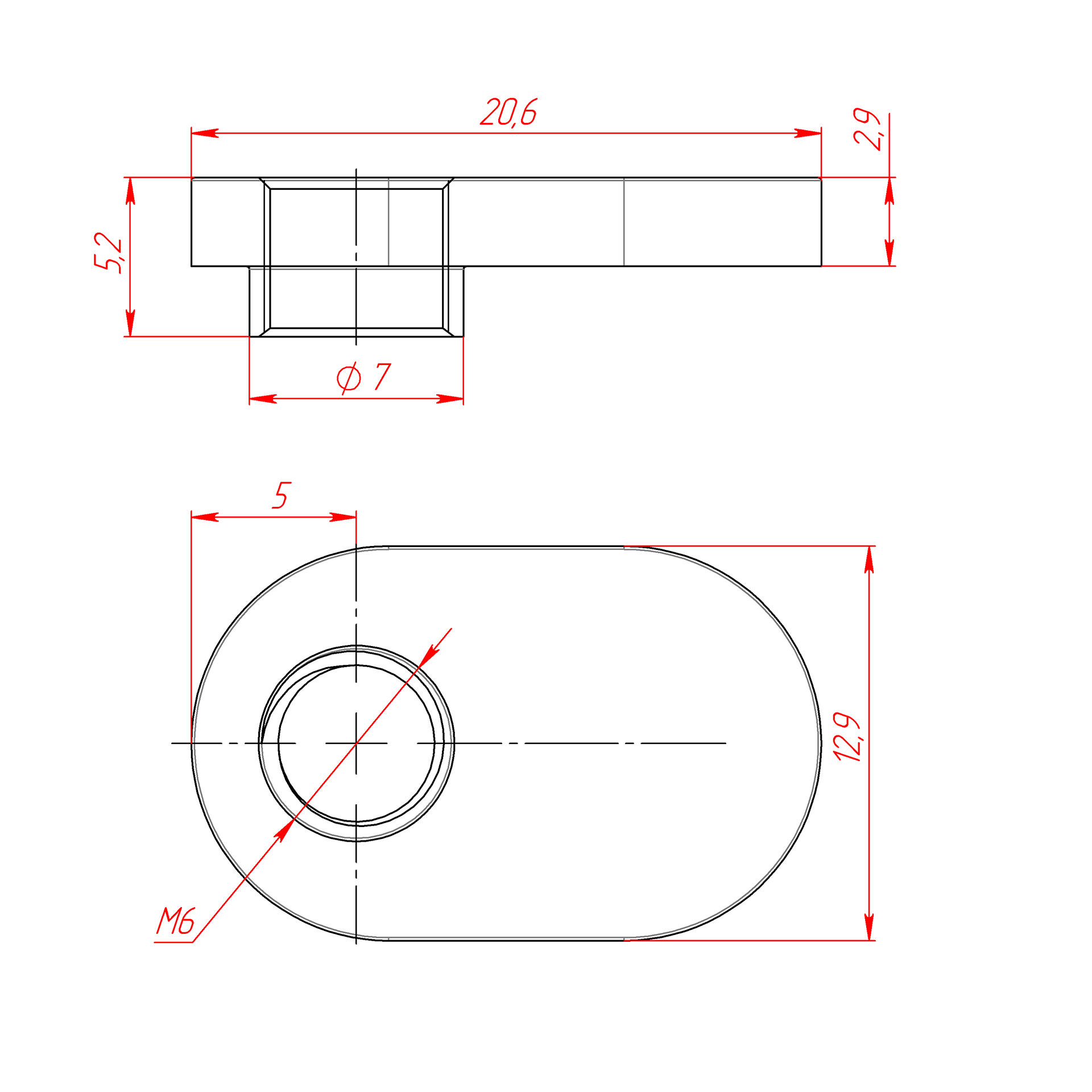

Чертёж закладной гайки для установки в паз профиля серии 30 (резьба М6)

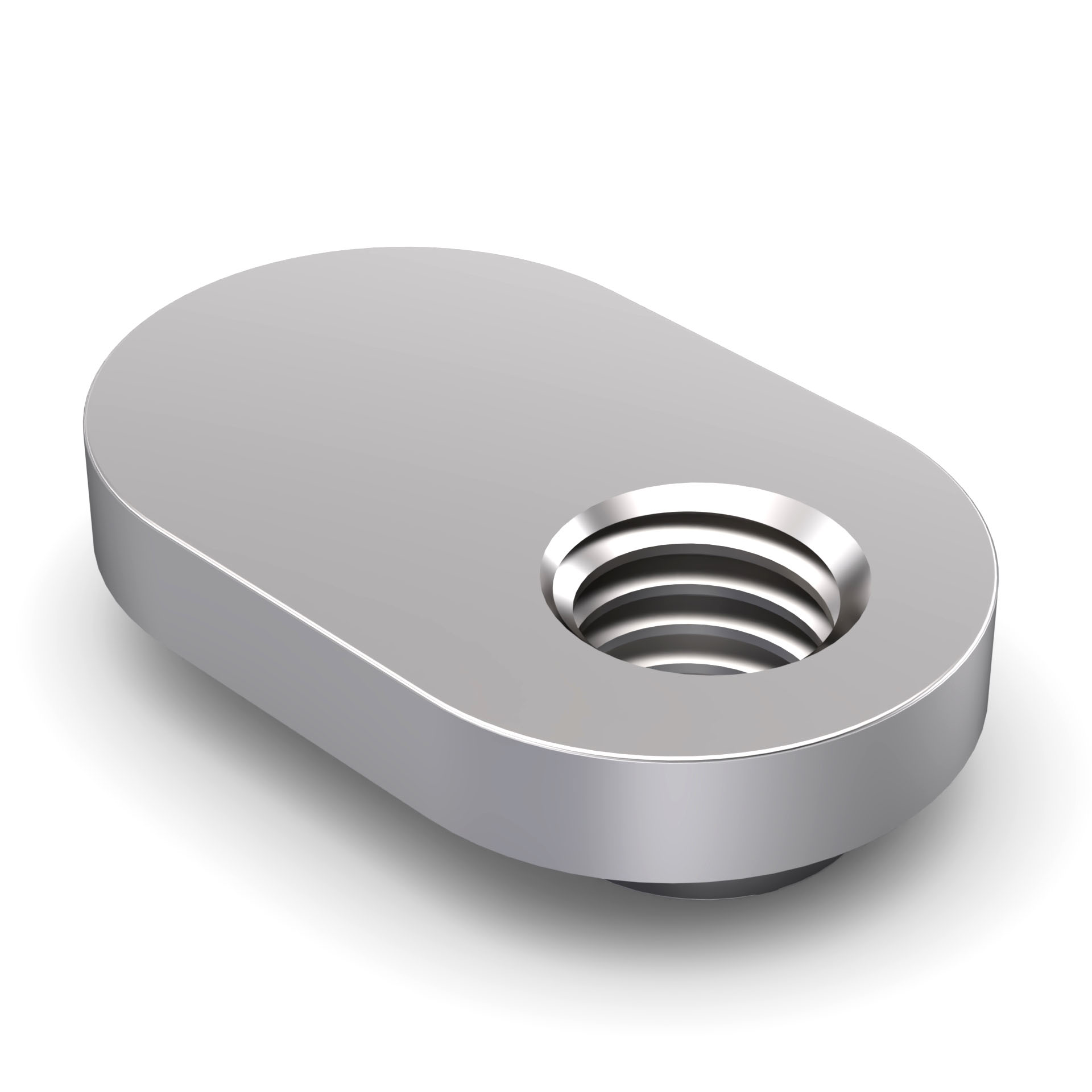

Закладная гайка под профиль 30 с резьбой М6

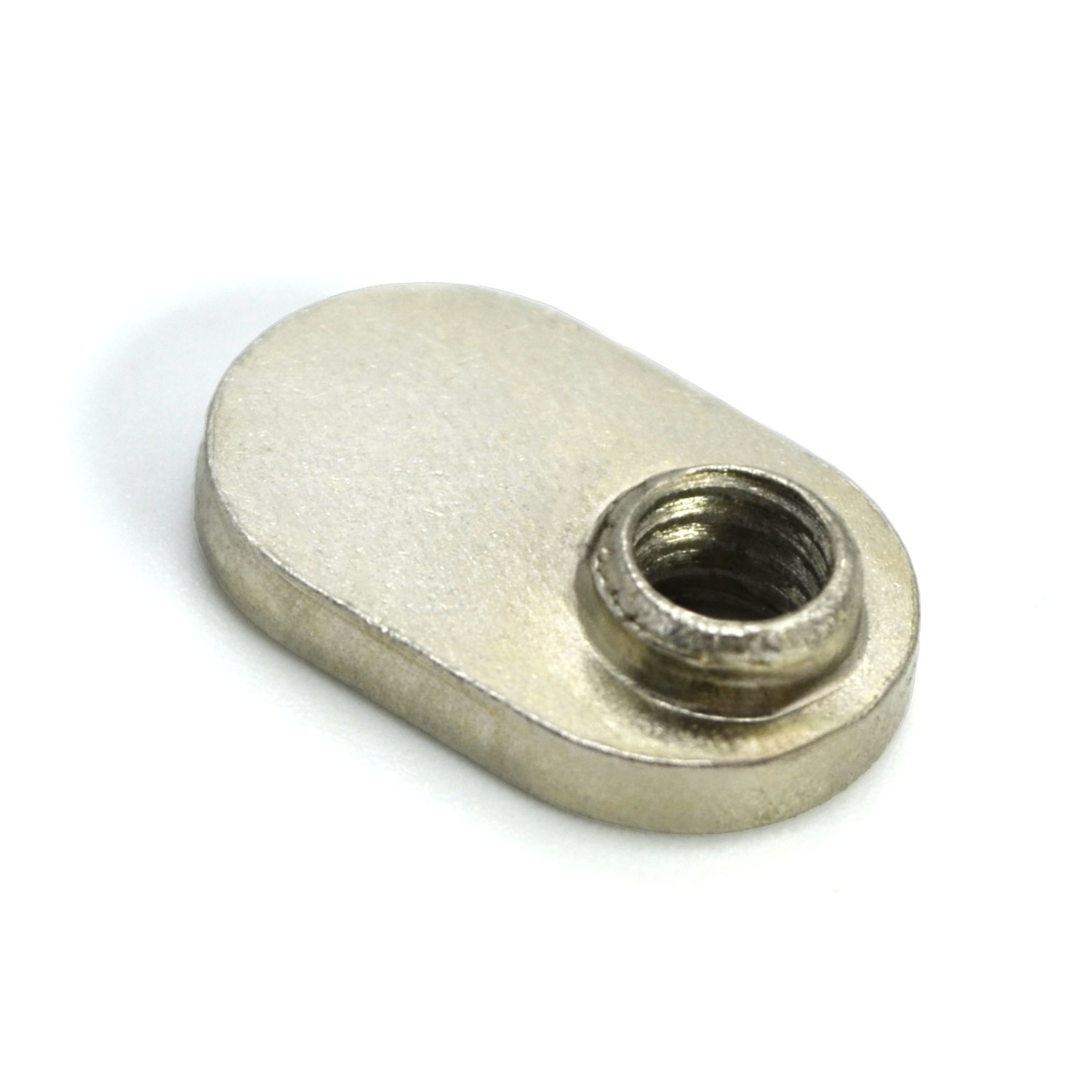

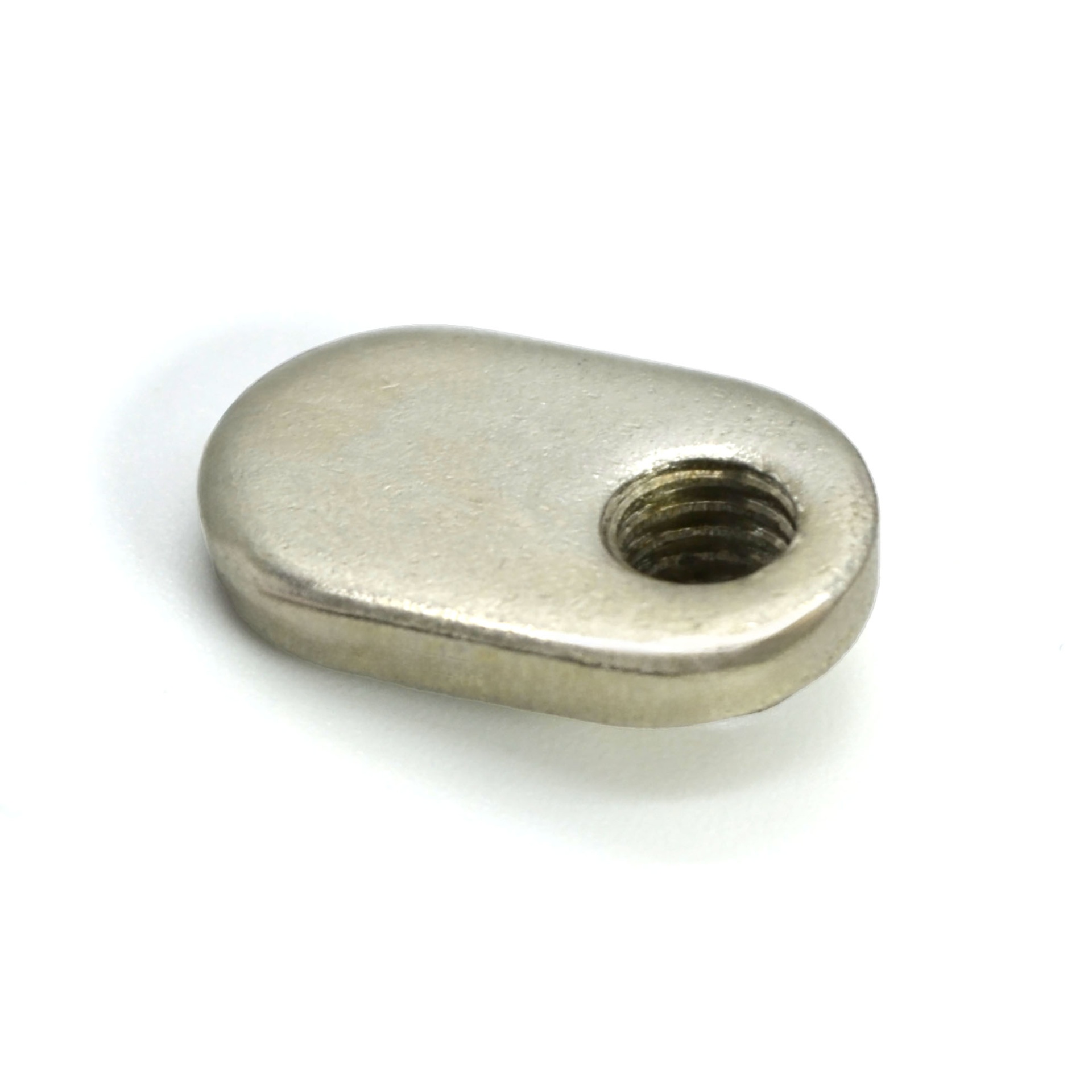

Закладная гайка с резьбой М6 под профиль серии 30

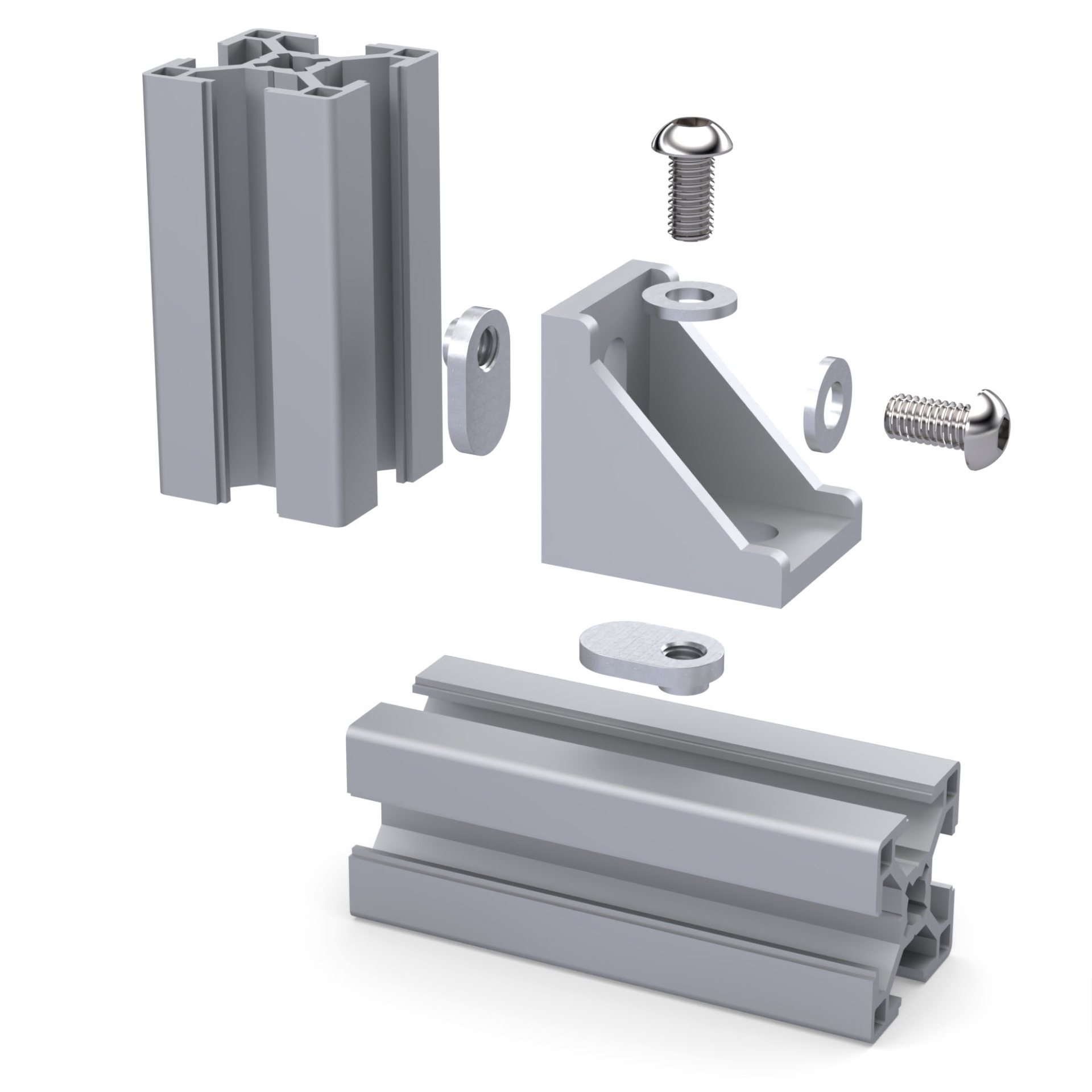

Схема сборки узла с закладной гайкой М6 для 30 серии

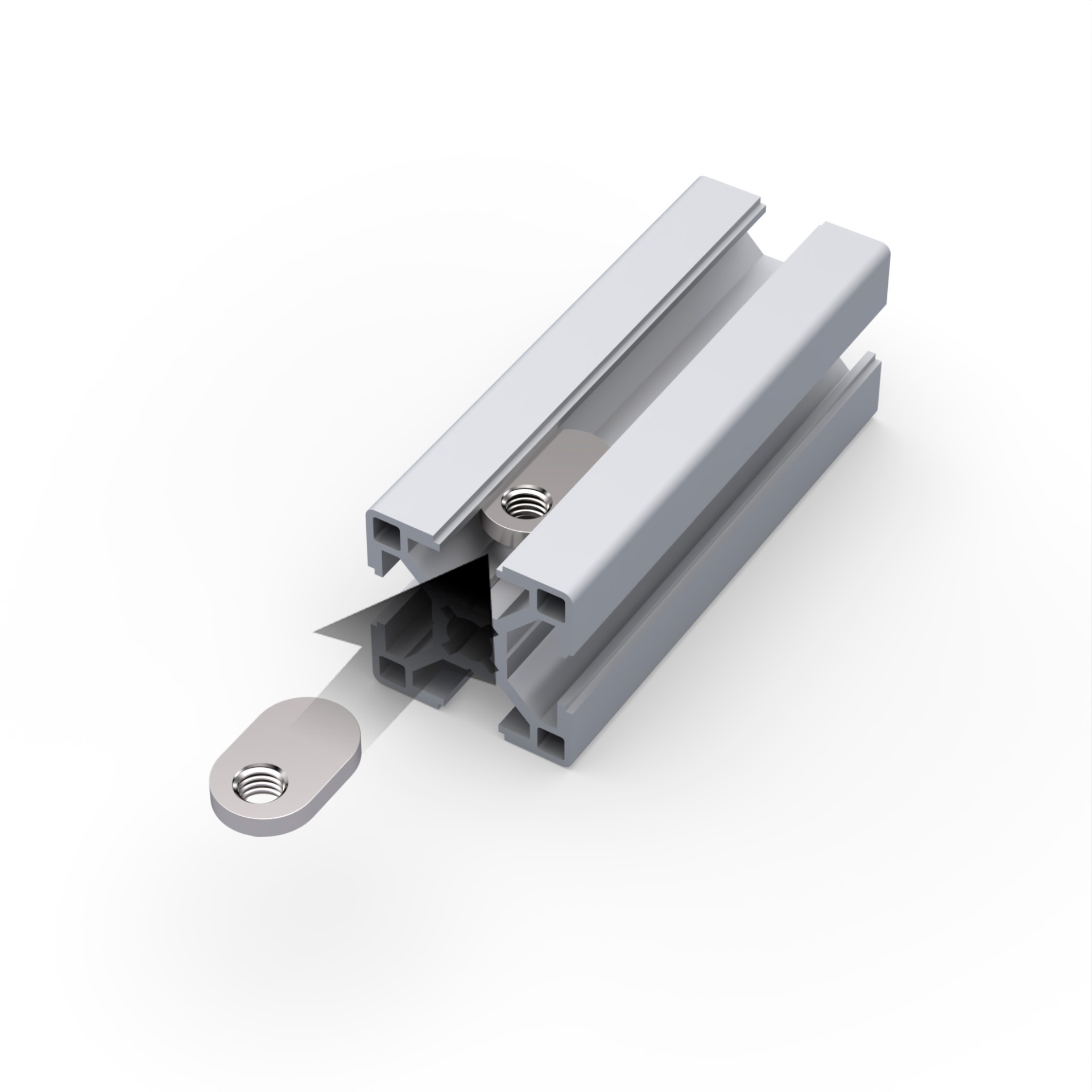

Закладная гайка М6 способ установки в паз 30 профиля

32.00 руб. от 1 шт

от 35 шт 31.04 ₽ −3%

от 175 шт 30.40 ₽ −5%

от 325 шт 30.08 ₽ −6%

от 650 шт 29.76 ₽ −7%

от 950 шт 29.44 ₽ −8%

от 1250 шт 29.12 ₽ −9%

от 1600 шт 28.80 ₽ −10%

от 2350 шт 28.16 ₽ −12%

от 3150 шт 27.20 ₽ −15%

от 9400 шт 25.60 ₽ −20%

Под заказ

Добавить

Файлы для скачивания

3D Модель · STEP

Скачать

5138 | Гайка закладная М6, серия 30 (3D Модель).STEP

3D Модель · STEP

СкачатьАрхив ZIP

5138 | Гайка закладная М6, серия 30 (3D Модель).ZIP

Чертеж · PDF

Скачать

5138 | Гайка закладная М6, серия 30 (Чертеж).PDF

Описание

Прочная фиксация без сверления – закладная пазовая гайка для алюминиевых конструкционных профилей серии 30 с шириной паза 8 мм.
Представляет собой стальную пластину с резьбовым отверстием М6 – соединительный элемент для сборки модульных конструкций: рабочие столы, стеллажи, каркасы оборудования, стойки для электроники, рамы для 3D-принтеров, выставочные конструкции и любые проекты на алюминиевых профилях серии 30. Устанавливается в торец профиля, закрепляется в пазу и образует прочную резьбовую посадку под болты, винты и крепёжные комплектующие.
Преимущества:

Совместима с профилями серии 30 – совместима с соответствующими конструкционными алюминиевыми профилями RSI. Обеспечивает точную посадку в паз 8 мм
Ввод с торца – быстрая установка без сверления дополнительных отверстий
Резьба М6 – совместима со стандартным крепежом для мебельных и промышленных сборок
Металлическое исполнение – сохраняет прочность при нагрузках и многократном использовании
Применима для модульных решений с повышенной нагрузкой: производственные столы, складские стеллажи, рамы оборудования, стойки под электронику, корпуса 3D-принтеров, выставочные конструкции и любые сборки на алюминиевых профилях серии 30 с пазом 8 мм.

Характеристики

Артикул:	5138
ОКПД2:	25.99.29.190
Серия профилей:	с пазом 8 мм, серия 30
Резьба:	М6
Ширина паза, мм:	8
Материал:	Сталь никелированая
Вес, кг:	0,004
