Name: 5228 | Гайка закладная М5, серия 25
Brand: RSI
SKU: 5228

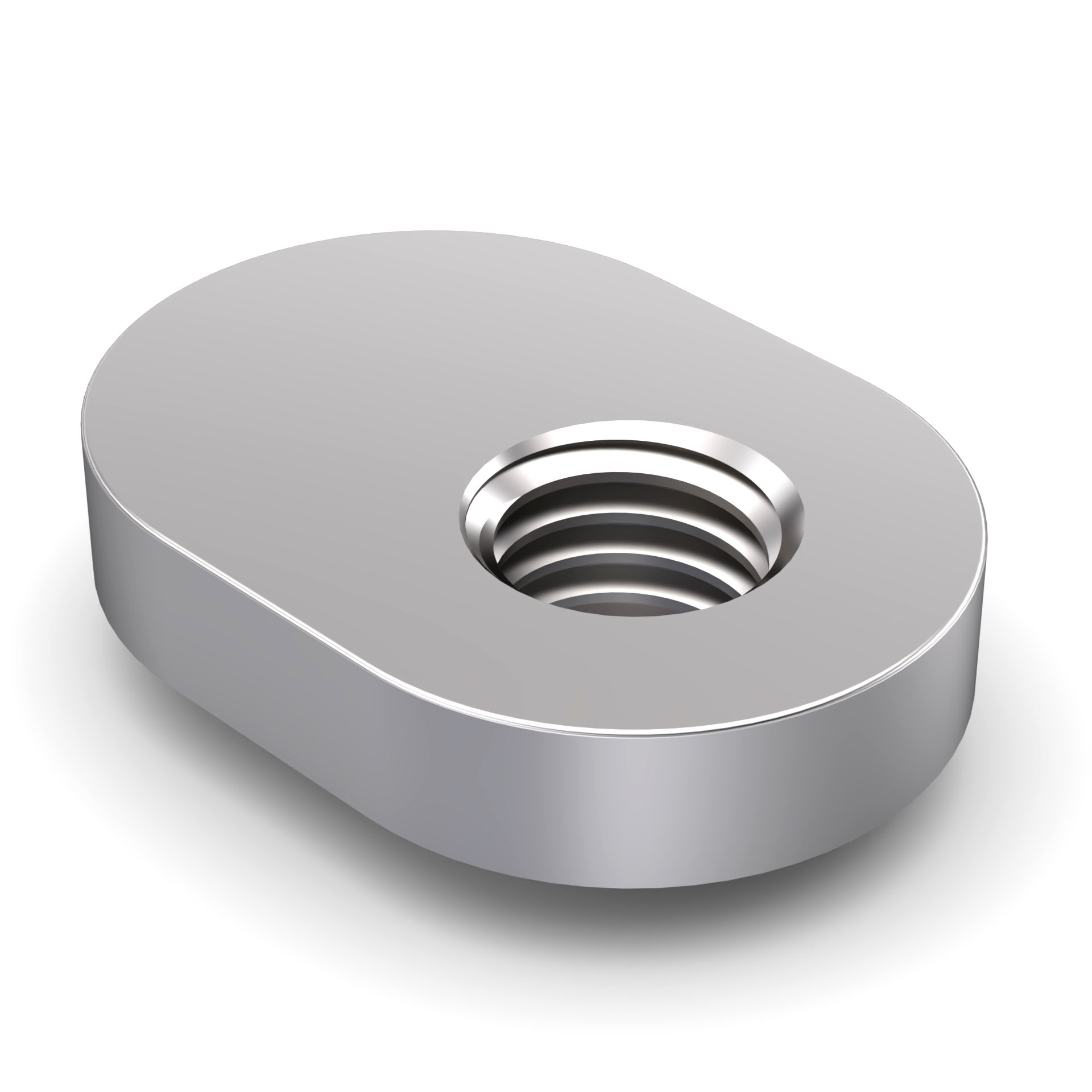

Гайка закладная для конструкционных профилей серии 25 с резьбой М5

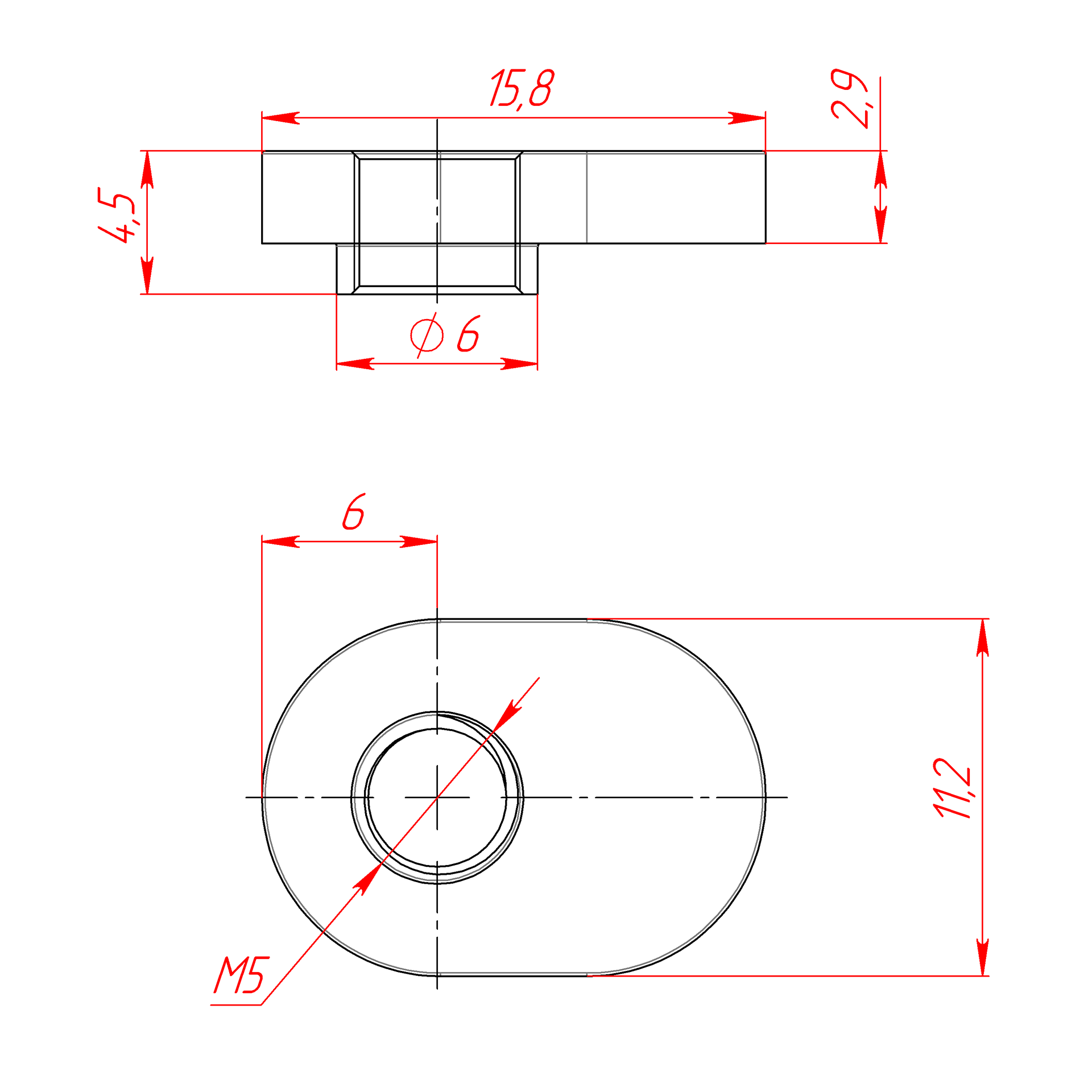

Чертёж закладной гайки для установки в паз профиля серии 25 (резьба М5)

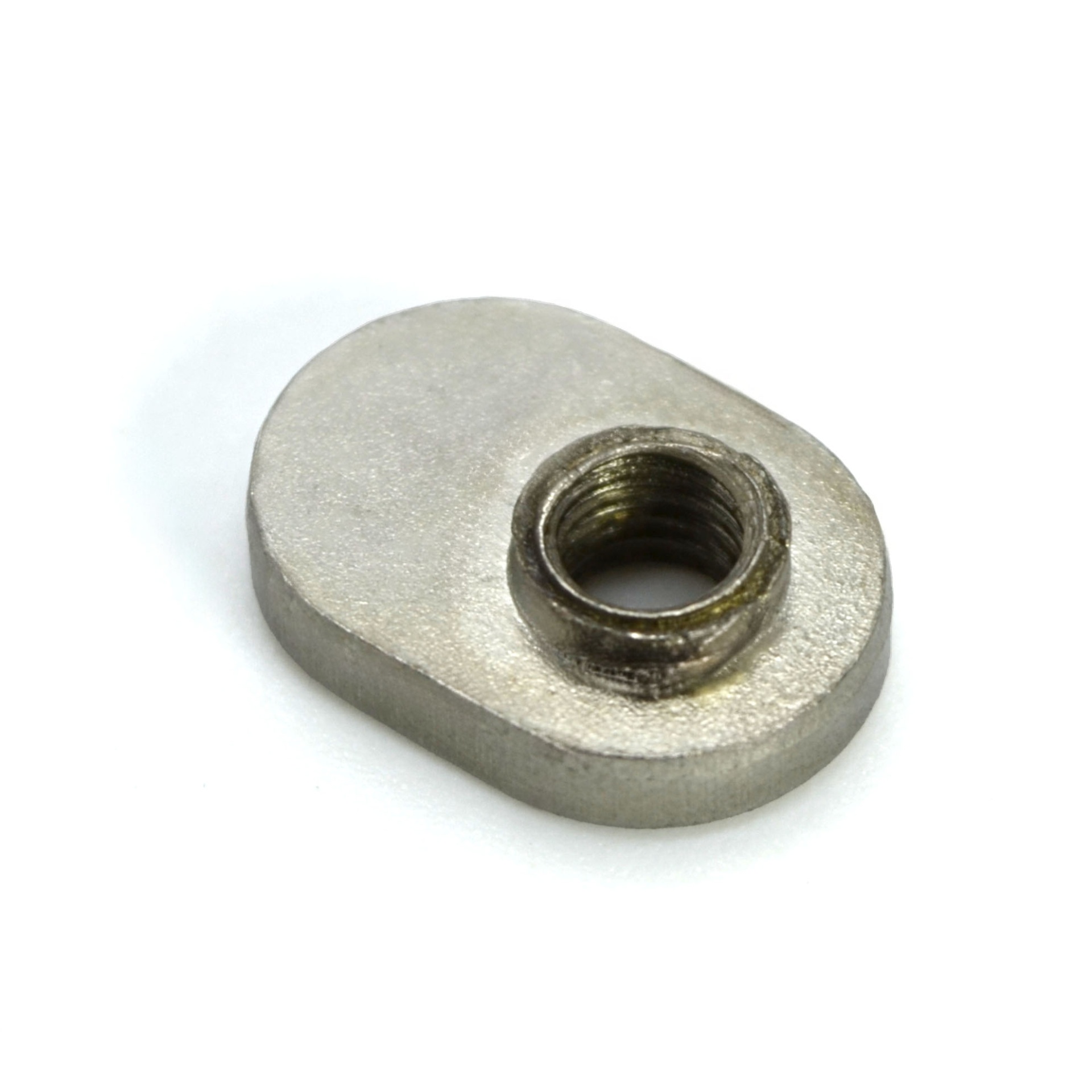

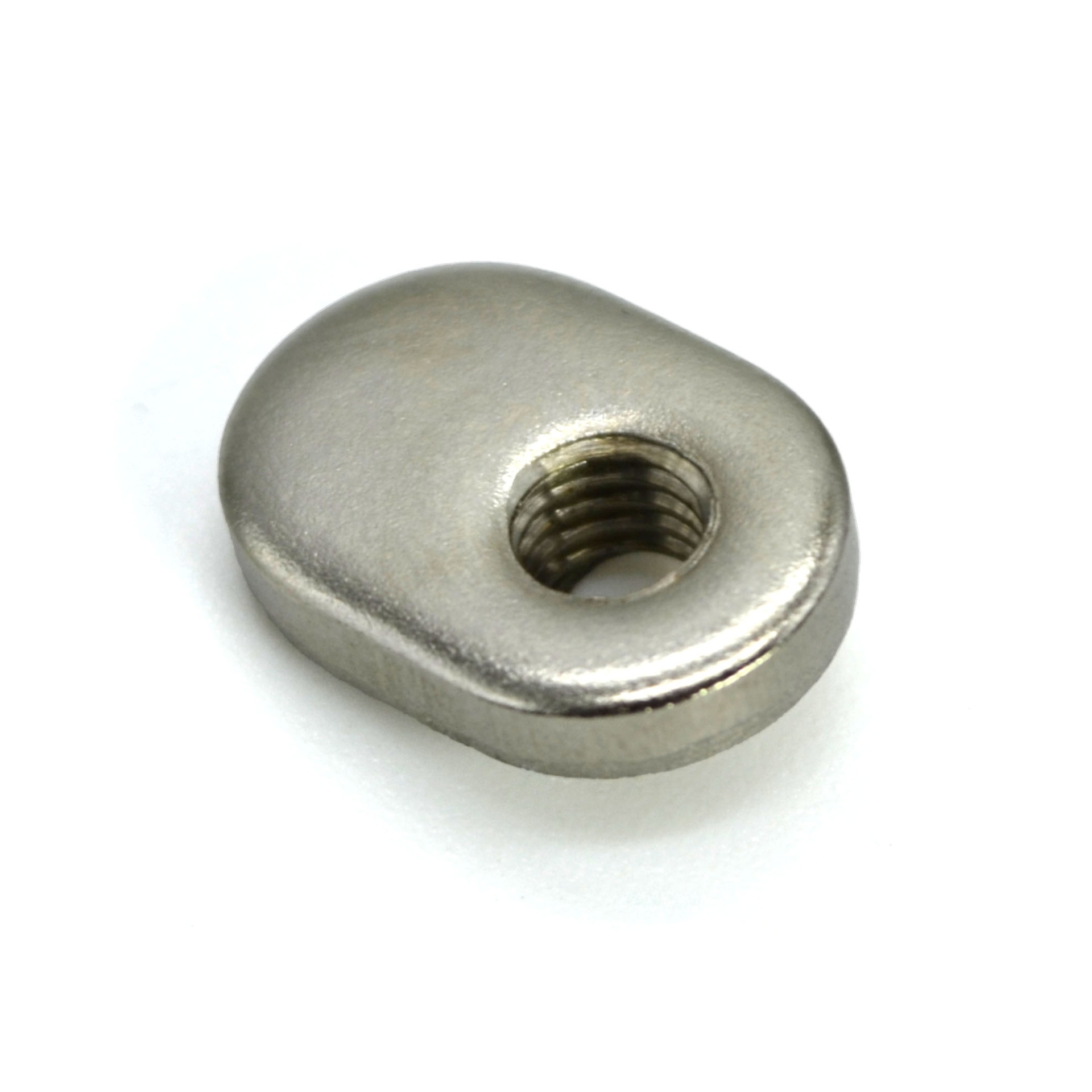

Гайка закладная с резьбой М5 под профиль 25 серии

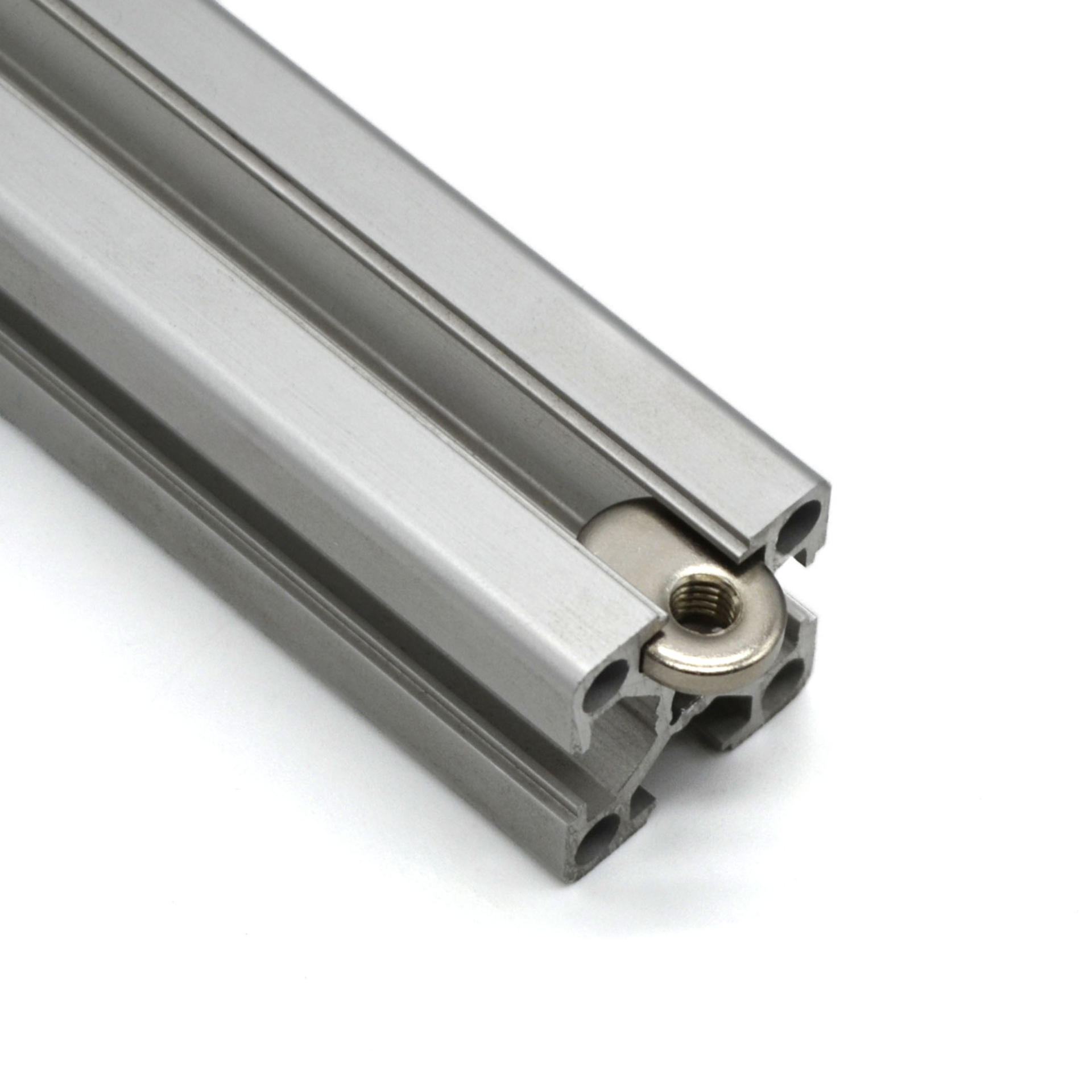

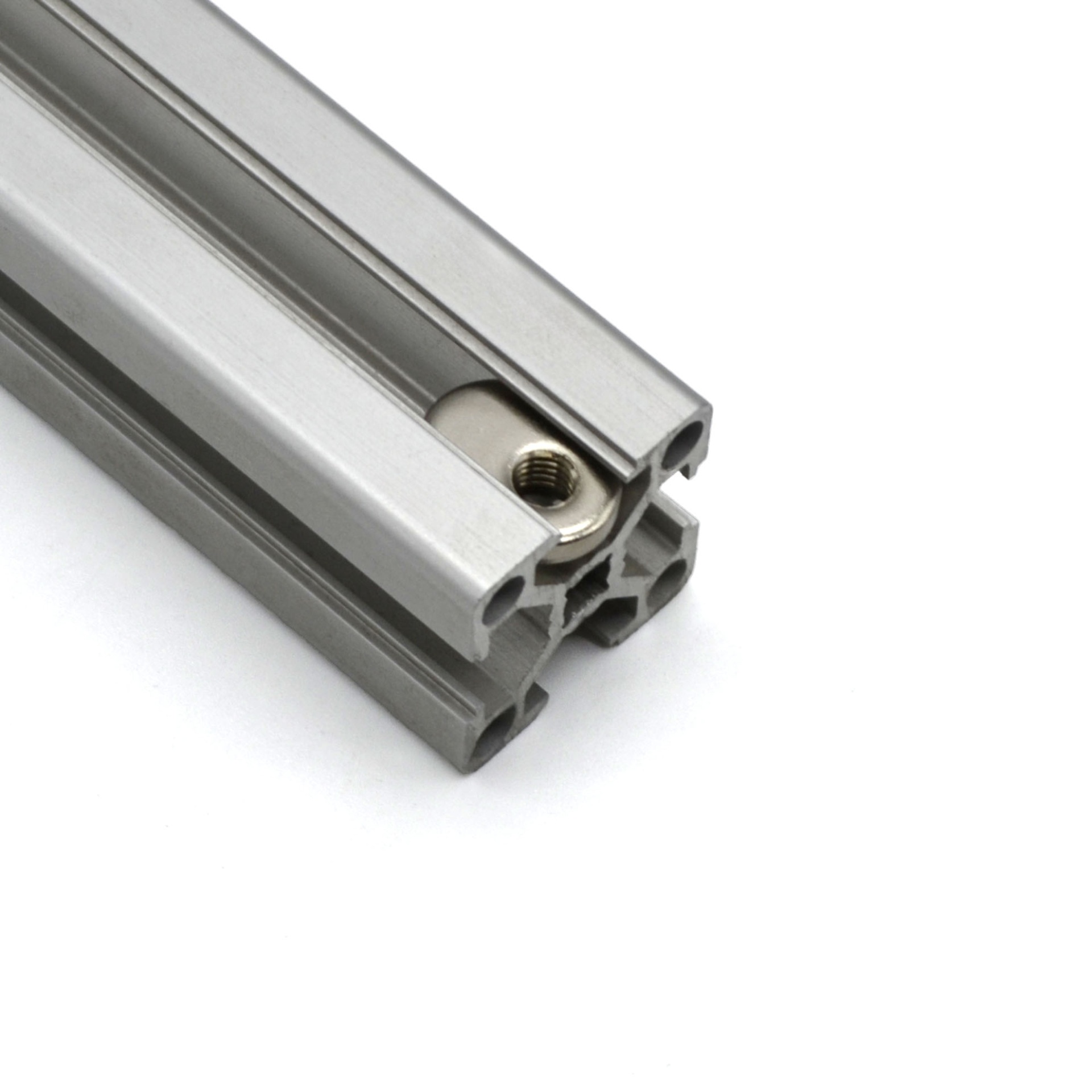

Гайка закладная под профиль 25 с резьбой М5

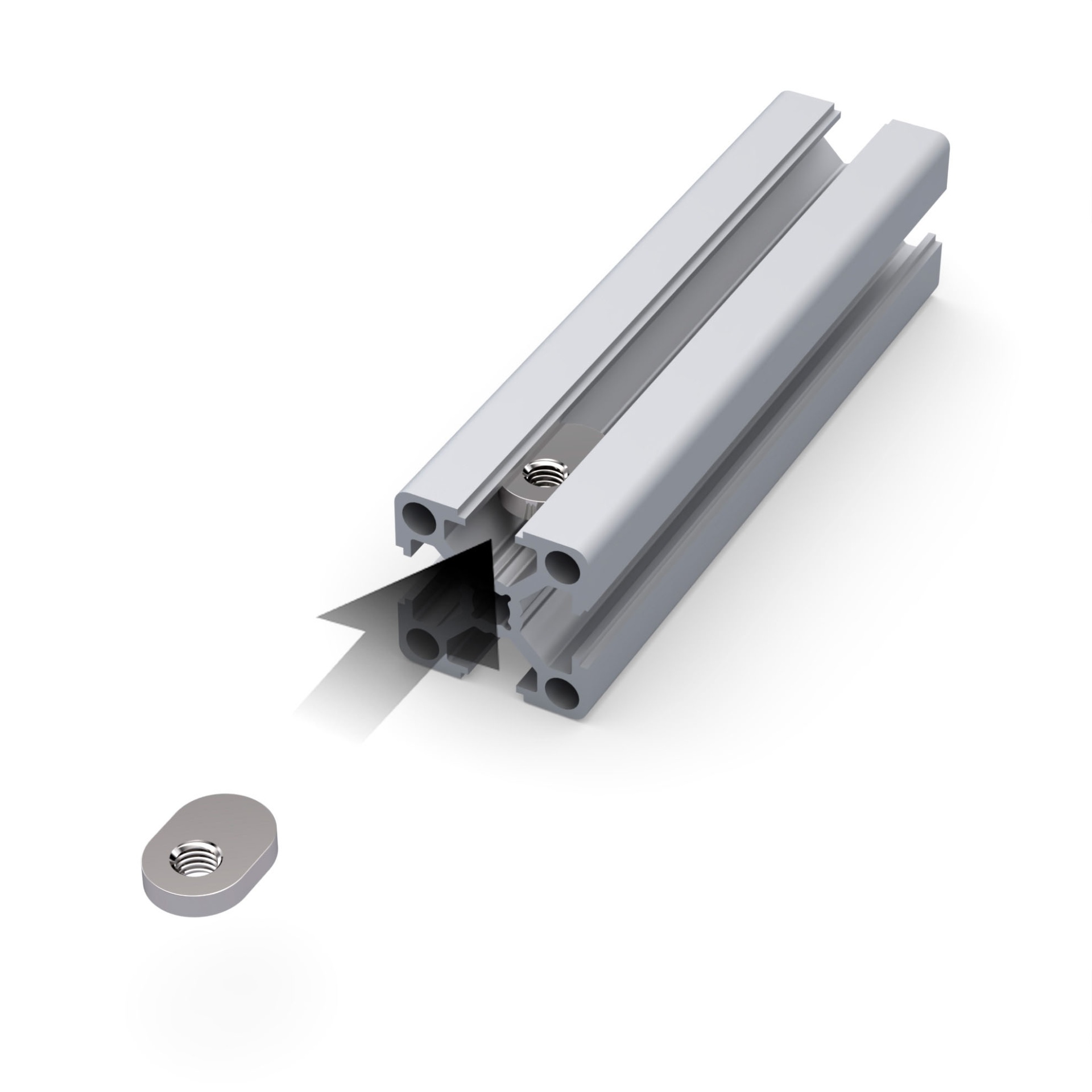

Способ установки гайки закладной в паз профиля 25 серии

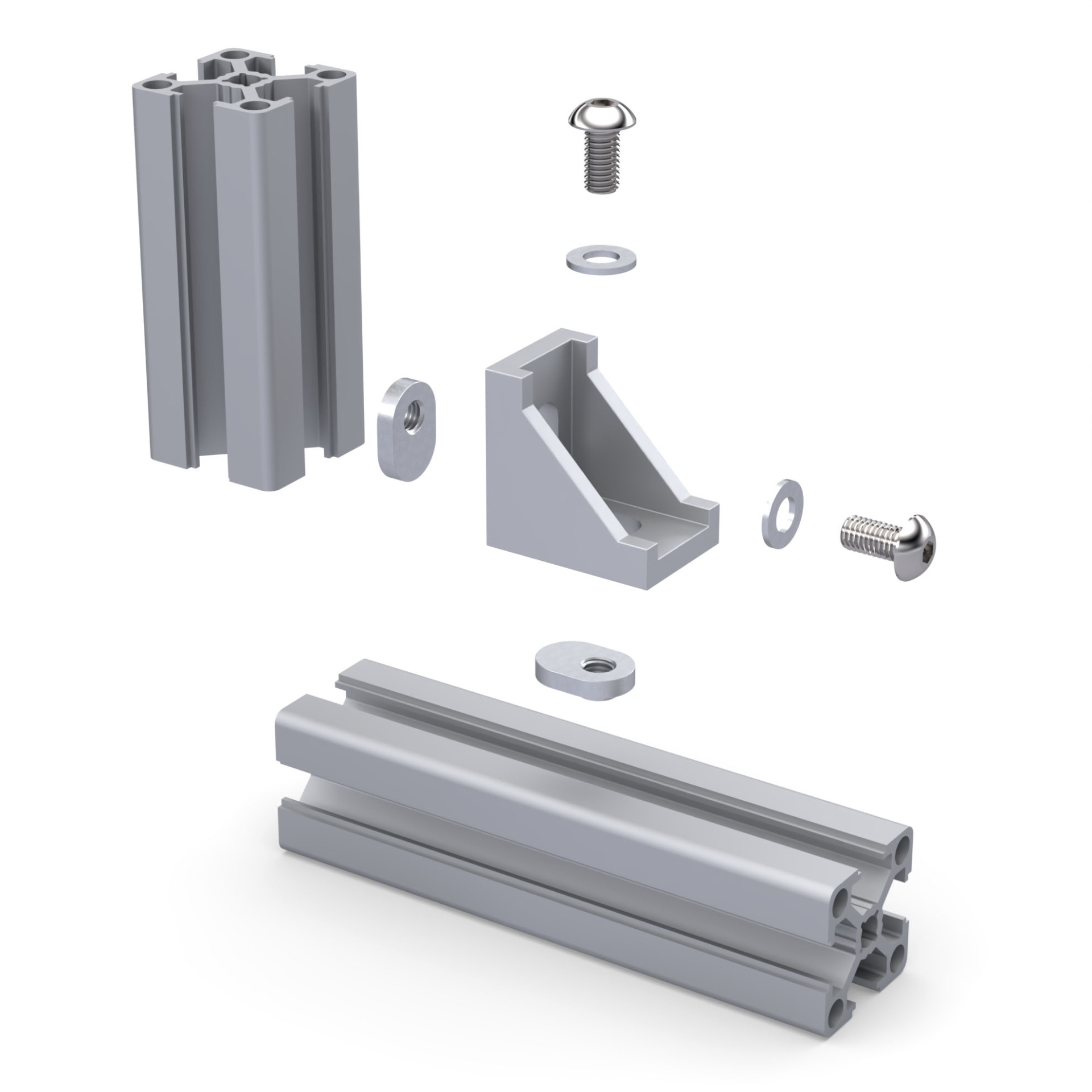

Схема сборки узла с закладной гайкой М25 в профиль серии 25

По запросу

Под заказ

Добавить

Файлы для скачивания

3D Модель · STEP

Скачать

5228 | Гайка закладная М5, серия 25 (3D Модель).STEP

3D Модель · STEP

СкачатьАрхив ZIP

5228 | Гайка закладная М5, серия 25 (3D Модель).ZIP

Чертеж · PDF

Скачать

5228 | Гайка закладная М5, серия 25 (Чертеж).PDF

Описание

Прочная фиксация без сверления и лишних операций – закладная гайка для конструкционных алюминиевых профилей серии 25.
Стальная пластина с резьбовым отверстием М5 – практичный крепёжный компонент для монтажа рам, опор, верстаков, ограждений, полок и других каркасных систем из алюминиевых направляющих. Элемент заводится с торца профиля, встаёт в паз и формирует устойчивую резьбовую опору для болтов, шурупов и соединительных деталей..
Преимущества:

Подходит для профилей серии 25 – совместима с типовыми конструкционными алюминиевыми профилями RSI
Монтаж с торца – быстрая установка без сверления отверстий
Резьба М5 – совместима со стандартным крепежом для мебельных и промышленных сборок
Металлическое исполнение – выдерживает нагрузку и не теряет надёжность при повторной сборке
Широкий спектр применения – верстаки, стеллажи, станины, рамы, ограждения, 3D-принтеры и самодельные проекты

Характеристики

Артикул:	5228
ОКПД2:	25.99.29.190
Серия профилей:	с пазом 6 мм, серия 25
Резьба:	М5
Ширина паза, мм:	6
Материал:	Сталь никелированая
Вес, кг:	0,003

Возможные замены или аналоги для арт. 5228:

5270 | Сухарь пазовый, паз 6, М5

16.00 руб./шт.

в наличии ≈ 25000 шт.

5047 | Сухарь пазовый c прижимным шариком, паз 6, М5

22.50 руб./шт.

в наличии ≈ 10000 шт.

5002 | Т-гайка, Паз 6, М5

10.90 руб./шт.

в наличии ≈ 79000 шт.
