2051 | Шарнирный соединитель для профилей 45х45 мм

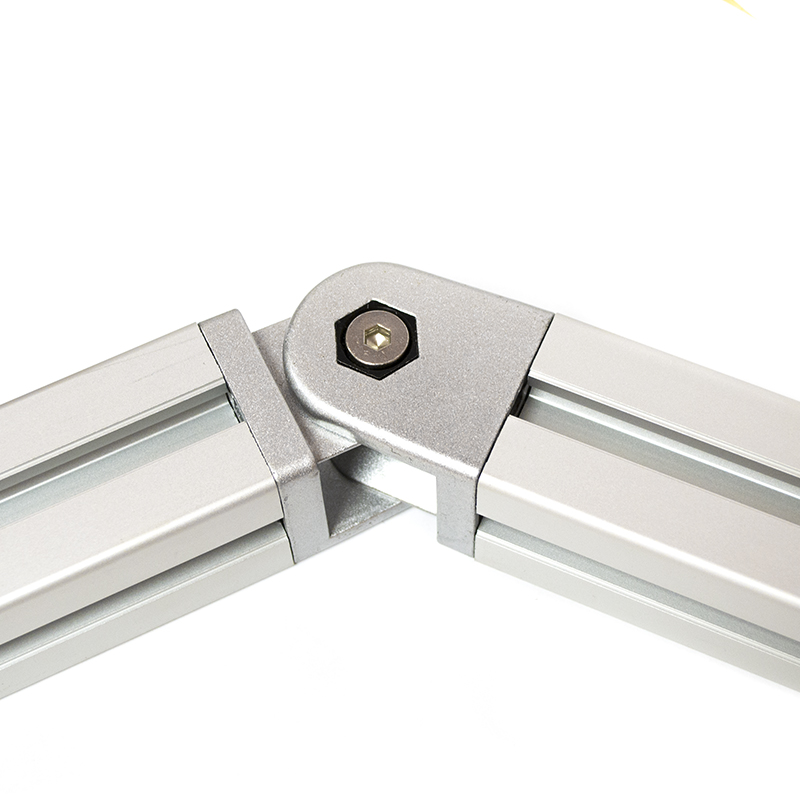

Шарнирное соединение 45х45 с конструкционным профилем серии 45
Шарнирное соединение серия 45

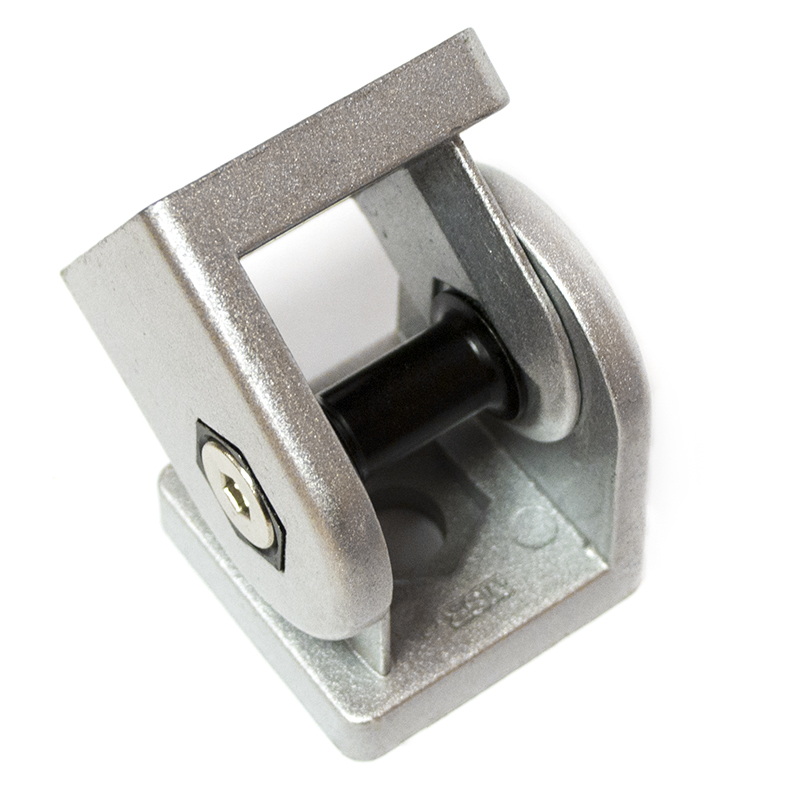

Шарнирное соединение арт. 2051 с ручкой фиксатором

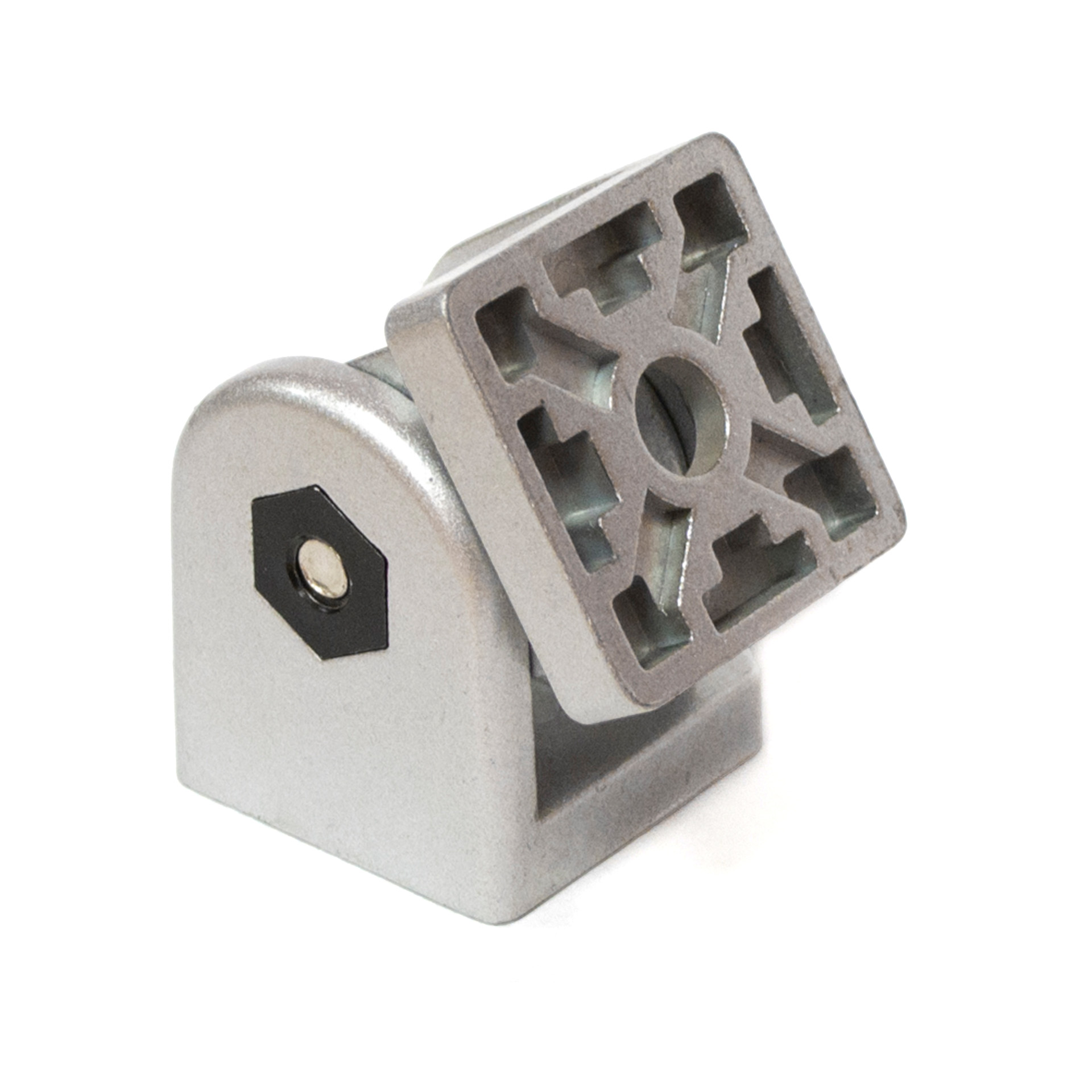

Соединение на шарнире, арт. 2051
Соединение шарнирное для профиля серии 45

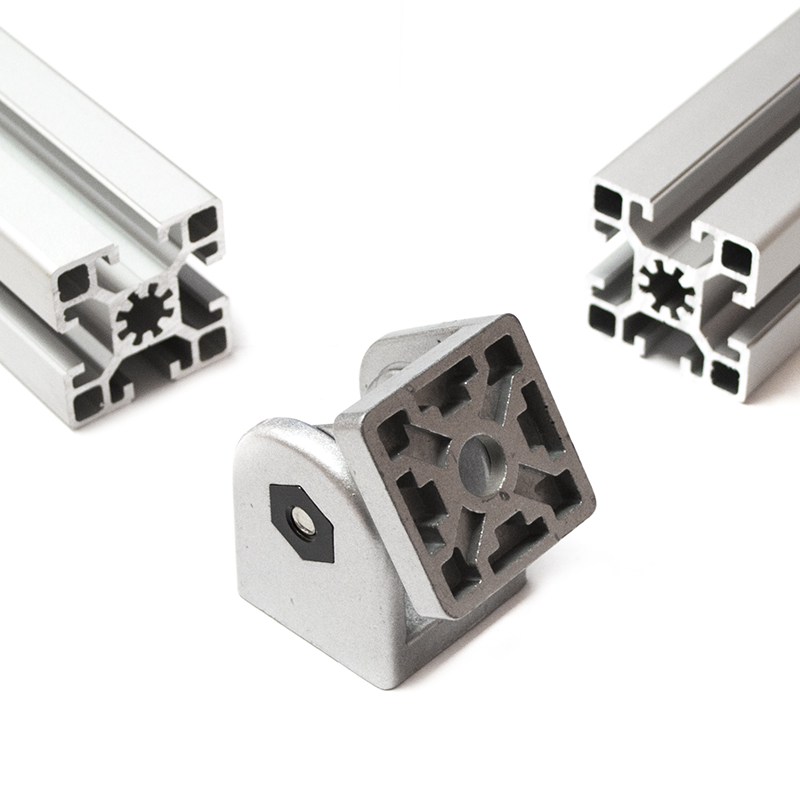

Шарнирное соединение с алюминиевым профилем серия 45

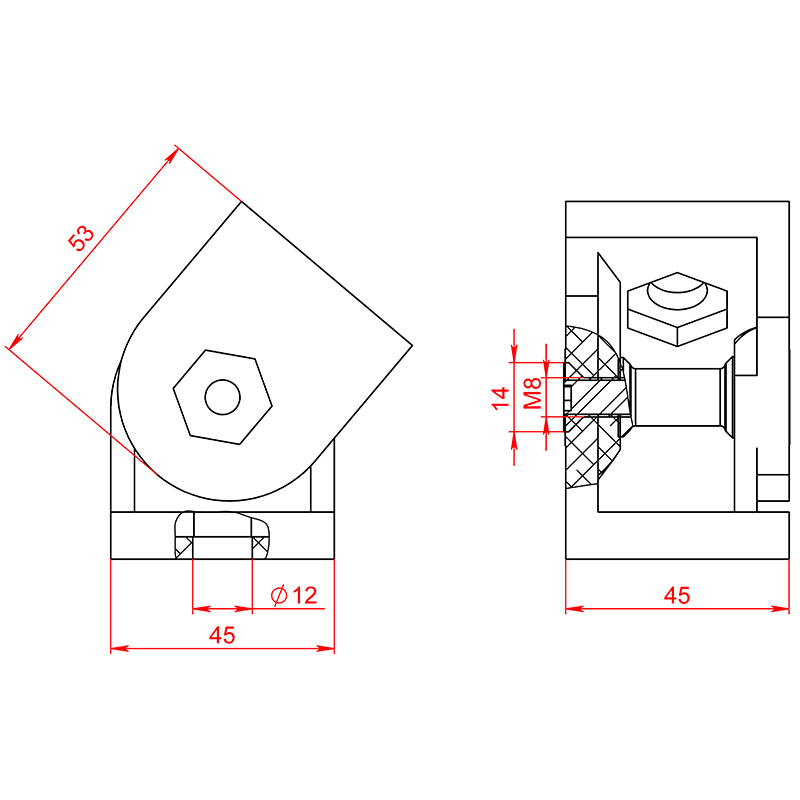

Чертеж шарнирного соединения арт. 2051
1 375.00 руб. от 1 шт.
( -5 % )
1 306.25 РУБ.
от 5 шт.
( -8 % )
1 265.00 РУБ.
от 10 шт.
( -10 % )
1 237.50 РУБ.
от 25 шт.
( -12 % )
1 210.00 РУБ.
от 50 шт.
( -15 % )
1 168.75 РУБ.
от 100 шт.
RSI
добавить
выбрать цвет (+ 275 руб./шт.)
RAL3020
добавить
RAL2004
добавить
RAL1021
добавить
RAL6018
добавить
RAL6005
добавить
RAL5015
добавить
RAL5005
добавить
RAL7035
добавить
RAL7024
добавить
RAL9003
добавить
RAL9005
добавить
Наличие 2051 | Шарнирный соединитель для профилей 45х45 мм
НА СКЛАДЕ:
230 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Перейти к комплектам крепежей
Подобрать комплекты сопутствующих
крепежных элементов

Файлы для скачивания | чертежи | 3D-Модели

1. 2051 | Шарнирный соединитель для профилей 45х45 мм (3D-модель).STEP
Скачать
2. 2051 | Шарнирный соединитель для профилей 45х45 мм (Чертёж).PDF
Скачать

Описание

Алюминиевый шарнирный соединитель предназначен для создания как жёстких, так и подвижных соединений между конструкционными профилями 45х45 мм. С его помощью можно собирать поворотные узлы, откидные рамы, регулируемые кронштейны и другие конструкции, где требуется фиксация с возможностью изменения угла.

Варианты применения:
  • Поворотные механизмы — откидные панели, крышки, дверцы защитных кожухов.
  • Регулируемые упоры и кронштейны — настройка угла наклона рабочих поверхностей, полок, подставок.
  • Складные конструкции — рамы, стойки, мобильные стенды и выставочное оборудование.
  • Промышленные станции и верстаки — шарнирные крепления для мониторов, светильников, инструментальных панелей.
  • Робототехника и автоматизация — соединение элементов каркасов с подвижными сочленениями.

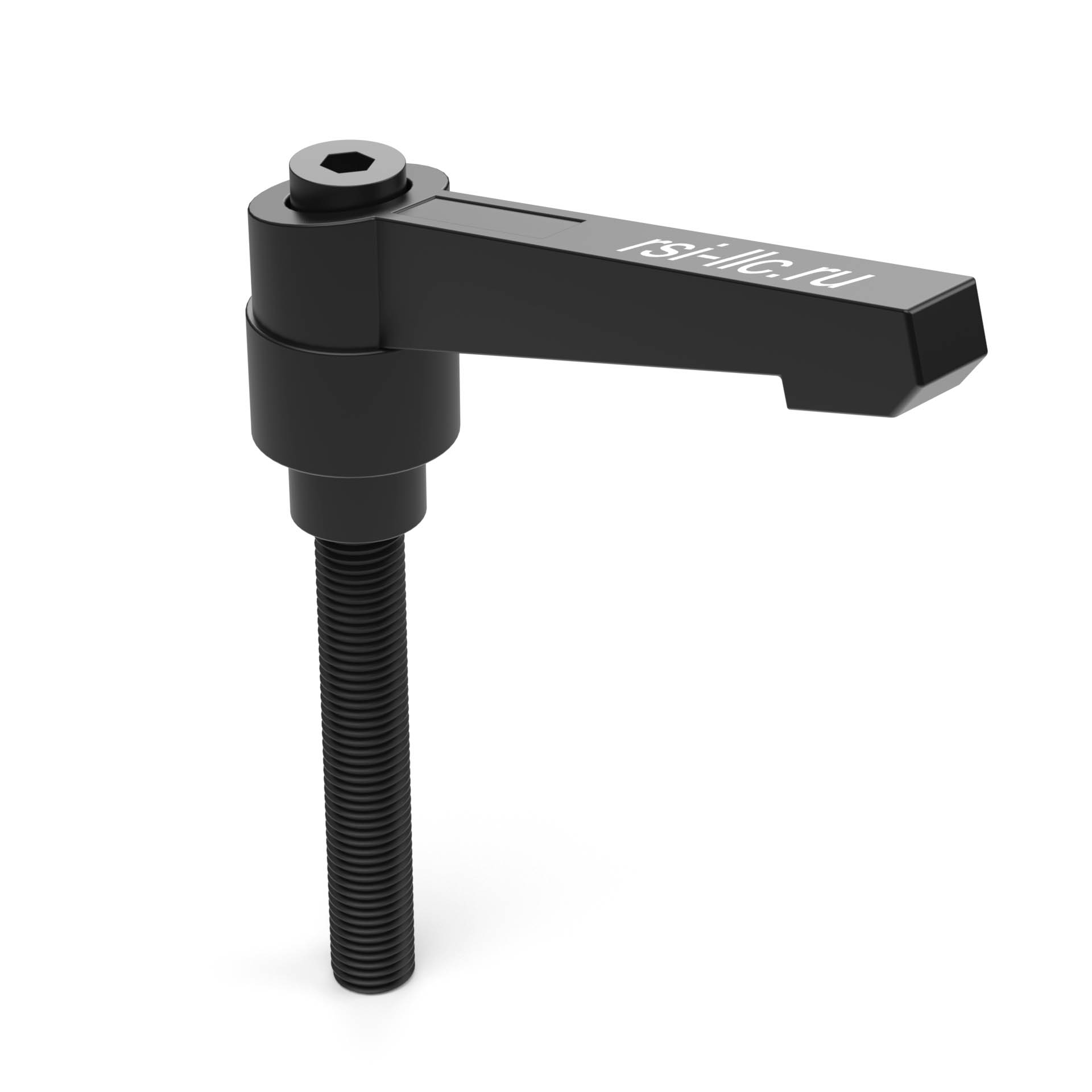

Данный соединитель можно использовать совместно с ручкой-фиксатором М8х50.

Характеристики

Артикул:
 2051
Серия профилей:
 с пазом 10 мм, серия 45
Аналог Bosch Rexroth Group:
 3842543403
Материал:
 Алюминий литой под давлением
Покрытие:
 Порошковое полимерное покрытие
Тип сырья:
 Первичное
Вес, кг:
 0.36
Цвет:
 Серый металлик (серебристый)

Комплекты сопутствующих крепежных элементов для арт. 2051

▼
При соединении торец-торец:
Вариант 1
▼
руб./комлпект.
1. 5108 | Болтовой соединитель, серия 40, 45, 50 и 60 паз 10 - 2 шт.
добавить комплект
( в наличии )
2 шт.
Вариант 2
▼
руб./комлпект.
1. Винт М12х30 ISO7380 (полусфера) кл. пр. 10.9 - 2 шт.
добавить комплект
( в наличии )
2 шт.

Комплекты сопутствующих крепежных элементов для арт. 2051

▼
Сопутствующие крепежные элементы
Вариант 1
▼
руб./комлпект.

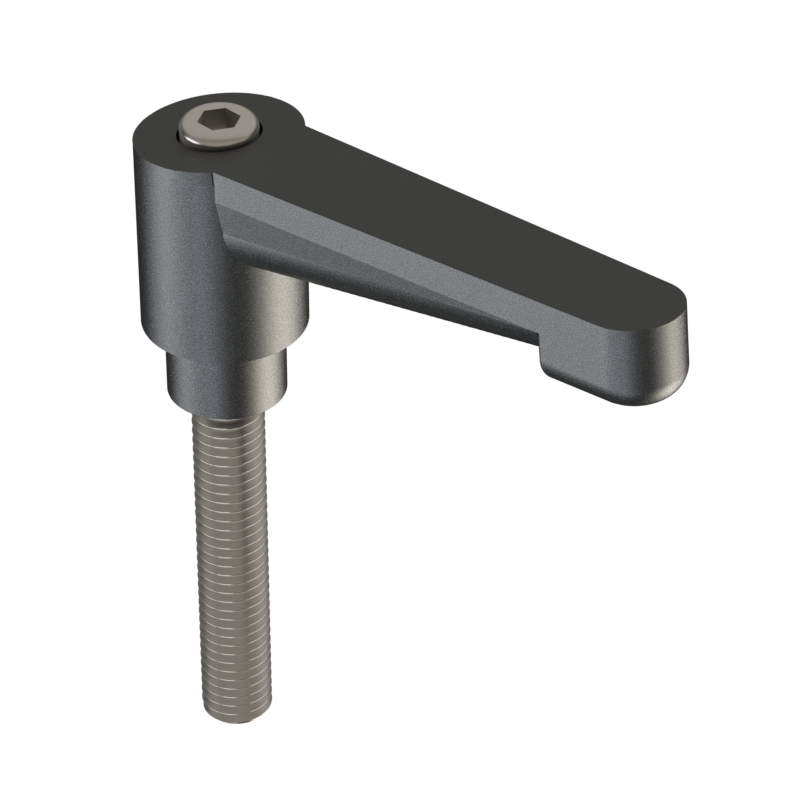

1. 348.0306A.01 | Ручка с фиксатором М8х50 - 1 шт.
2. Шайба увеличенная D8 DIN9021 - 1 шт.
добавить комплект
( в наличии )
1 шт.
+
1 шт.
