100100180 | Шарнир стальной к профилям 100х100 мм с пазом 10 мм

Сделано в России
Шарнирный соединитель для станочного профиля 100х100 мм

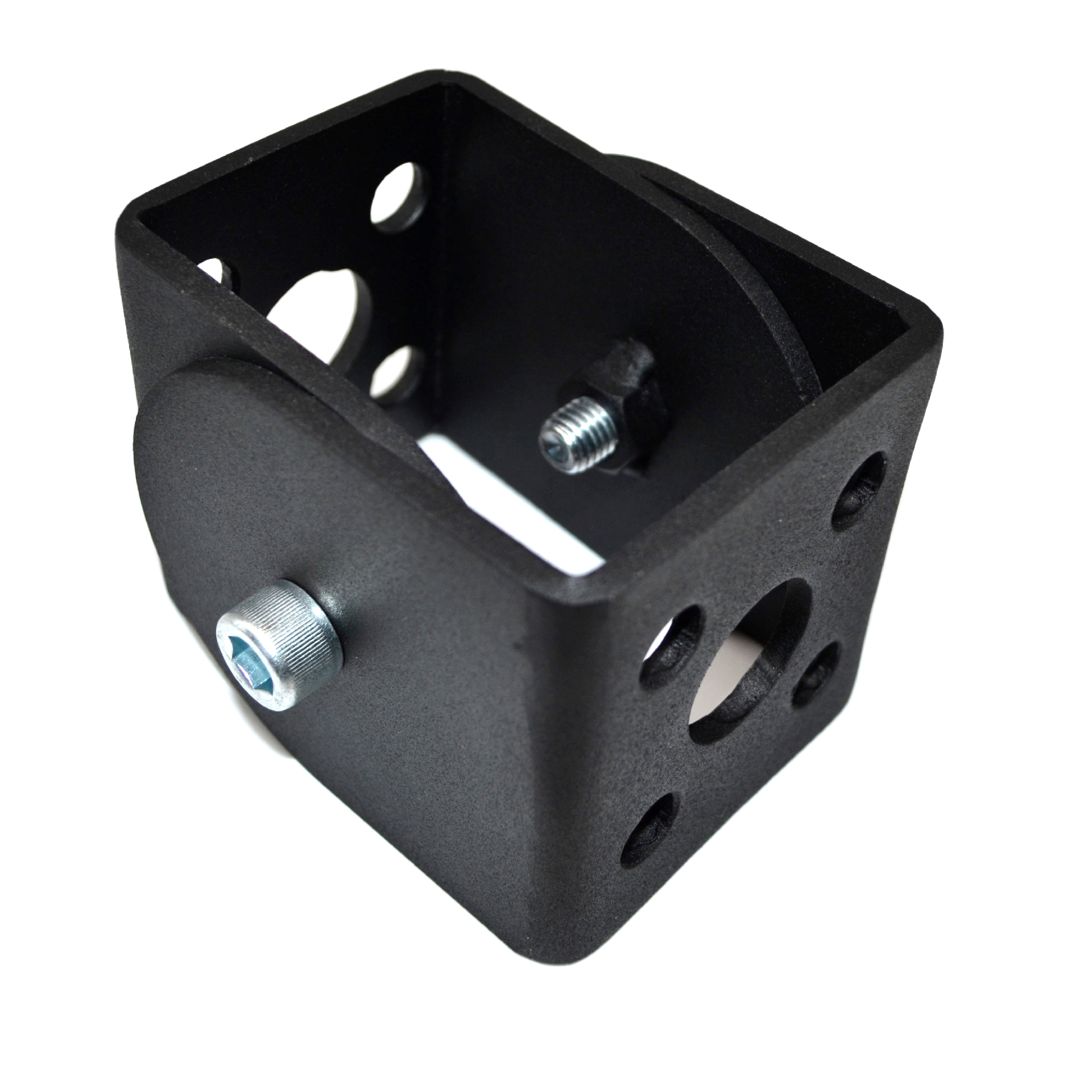

Стальной шарнирный соединитель 100х100 мм.
Шарнирный соединитель стальной 100х100 мм.
Стальной шарнир для конструкционных профилей 100х100 мм с пазом 10 мм

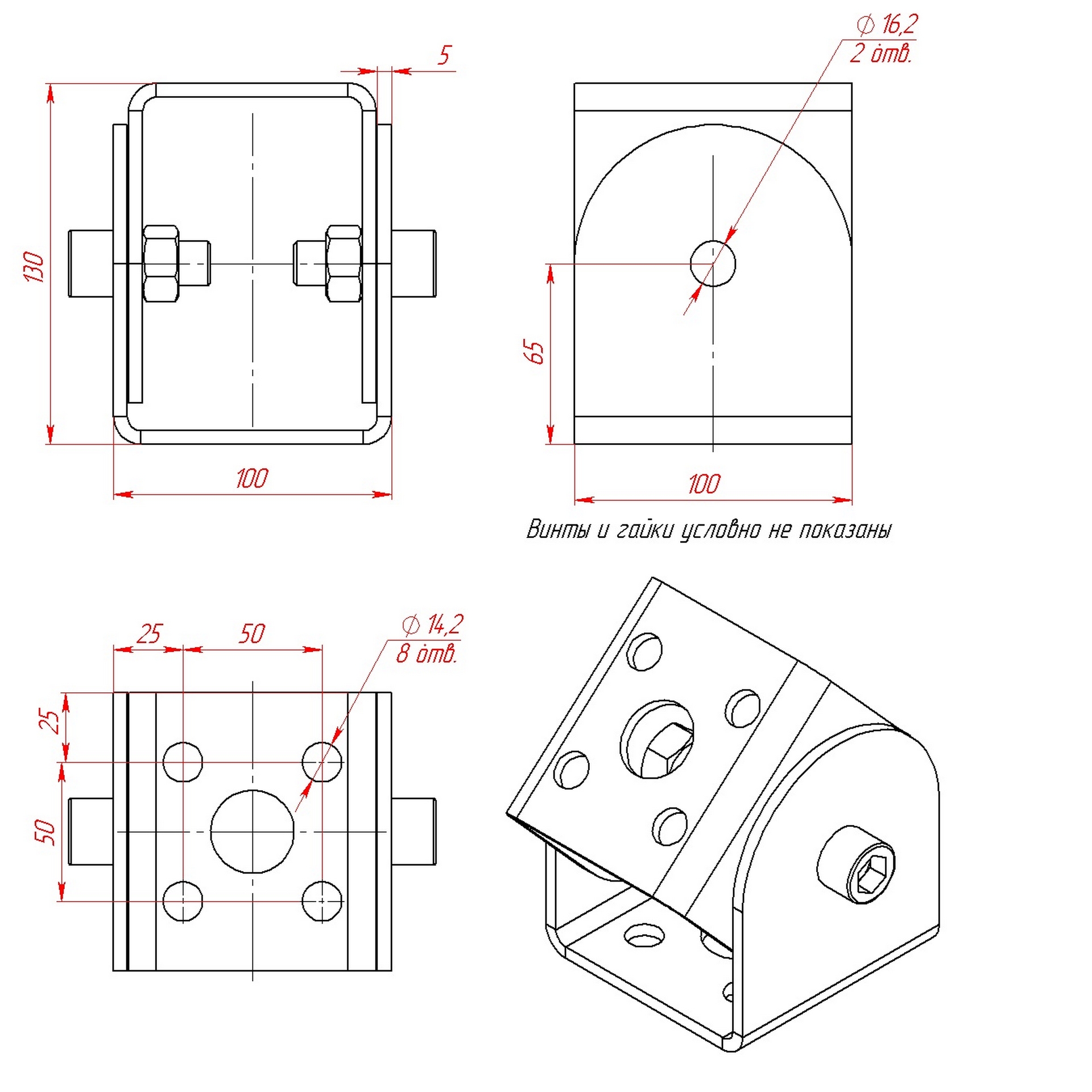

Чертёж сварного шарнира 100х100 мм
2 515.00 руб. от 1 шт
от 2 шт 2 414.40 ₽ −4%
от 10 шт 2 364.10 ₽ −6%
от 20 шт 2 313.80 ₽ −8%
от 30 шт 2 263.50 ₽ −10%
от 40 шт 2 213.20 ₽ −12%
от 60 шт 2 137.75 ₽ −15%
Наличие 100100180 | Шарнир стальной к профилям 100х100 мм с пазом 10 мм
На складе 8 шт
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней
Подобрать комплекты сопутствующих крепежных элементов
Добавить
Выбрать цвет покраски + 503 ₽/шт.
RAL 3020 Матовый · +503 ₽
Добавить
RAL 2004 Матовый · +503 ₽
Добавить
RAL 1021 Матовый · +503 ₽
Добавить
RAL 6018 Матовый · +503 ₽
Добавить
RAL 6005 Матовый · +503 ₽
Добавить
RAL 5015 Матовый · +503 ₽
Добавить
RAL 5005 Матовый · +503 ₽
Добавить
RAL 7035 Матовый · +503 ₽
Добавить
RAL 7024 Матовый · +503 ₽
Добавить
RAL 9003 Матовый · +503 ₽
Добавить
От 100 шт. — покраска в любой цвет бесплатно.

Файлы для скачивания

3D-модель · STEP
STEPСкачать
100100180 | Шарнир стальной к профилям 100х100 мм с пазом 10 мм (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
100100180 | Шарнир стальной к профилям 100х100 мм с пазом 10 мм (3D-модель).ZIP
Чертёж · PDF
PDFСкачать
100100180 | Шарнир стальной к профилям 100х100 мм с пазом 10 мм (Чертёж).PDF

Описание

Используется в конструкциях с применением конструкционных профилей 100х100 мм. Возможность установить его под любым углом вплоть до 180 градусов позволяет существенно увеличить сферу применения.

Изготовлен из листовой стали толщиной 5 мм.

Соединитель можно устанавливать:

  1. Торец к торцу.
  2. Паз к торцу.
  3. Паз к пазу.

Характеристики

Артикул:
 100100180
Страна производства:
 Россия
Серия профилей:
 с пазом 10 мм, серия 50
Материал:
 Сталь
Покрытие:
 Порошковое полимерное покрытие
Вес, кг:
 2,31
Цвет:
 Черный муар

Комплекты сопутствующих крепежных элементов для арт. 100100180

Для соединения «Торец-Торец»
Винт М12х30 DIN912 (полуцилиндр) кл.пр. 8.8×8
Винт М12х30 DIN912 (полуцилиндр) кл.пр. 8.8
224,00 ₽/компл. в наличии
Для соединения «Торец-Паз»
Винт М12х30 DIN912 (полуцилиндр) кл.пр. 8.8×4Винт М8х16 DIN912 (полуцилиндр) кл.пр. 8.8×4Шайба увеличенная D8 DIN9021×42A11.A41A.01 | Сухарь пазовый c фиксатором, паз 10, М8×4
Винт М12х30 DIN912 (полуцилиндр) кл.пр. 8.8Винт М8х16 DIN912 (полуцилиндр) кл.пр. 8.8Шайба увеличенная D8 DIN90212A11.A41A.01 | Сухарь пазовый c фиксатором, паз 10, М8
343,40 ₽/компл. в наличии
Винт М12х30 DIN912 (полуцилиндр) кл.пр. 8.8×4Винт М8х16 DIN912 (полуцилиндр) кл.пр. 8.8×4Шайба увеличенная D8 DIN9021×45540 | Подпружиненный пазовый сухарь, М8, 8T-30×4
Винт М12х30 DIN912 (полуцилиндр) кл.пр. 8.8Винт М8х16 DIN912 (полуцилиндр) кл.пр. 8.8Шайба увеличенная D8 DIN90215540 | Подпружиненный пазовый сухарь, М8, 8T-30
307,00 ₽/компл. в наличии
Винт М12х30 DIN912 (полуцилиндр) кл.пр. 8.8×4Винт М8х16 DIN912 (полуцилиндр) кл.пр. 8.8×4Шайба увеличенная D8 DIN9021×45018 | Т-гайка, Паз 10, М8×4
Винт М12х30 DIN912 (полуцилиндр) кл.пр. 8.8Винт М8х16 DIN912 (полуцилиндр) кл.пр. 8.8Шайба увеличенная D8 DIN90215018 | Т-гайка, Паз 10, М8
247,00 ₽/компл. в наличии
Для соединения «Паз-Паз»
Винт М8х16 DIN912 (полуцилиндр) кл.пр. 8.8×8Шайба увеличенная D8 DIN9021×85018 | Т-гайка, Паз 10, М8×8
Винт М8х16 DIN912 (полуцилиндр) кл.пр. 8.8Шайба увеличенная D8 DIN90215018 | Т-гайка, Паз 10, М8
270,00 ₽/компл. в наличии
