Описание

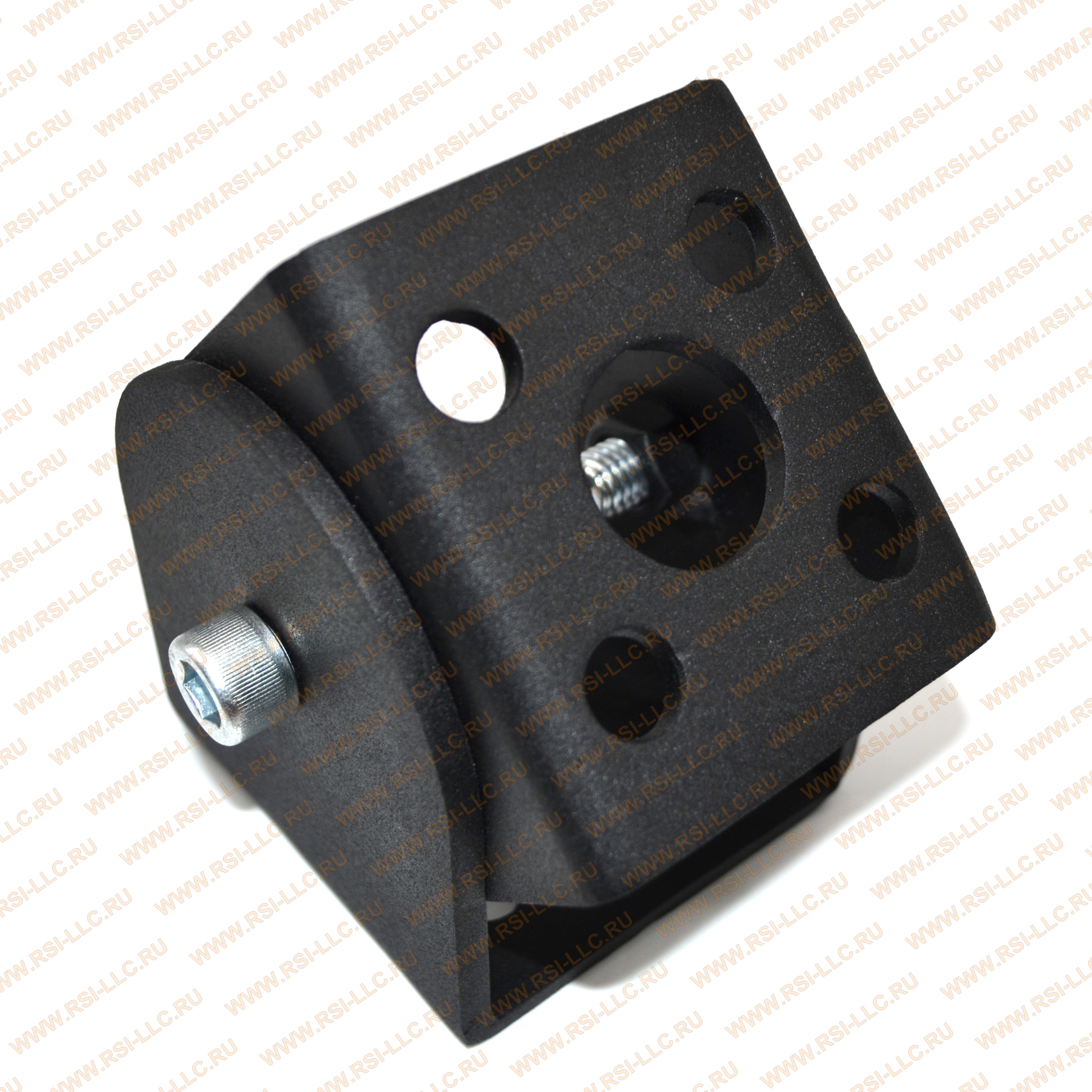

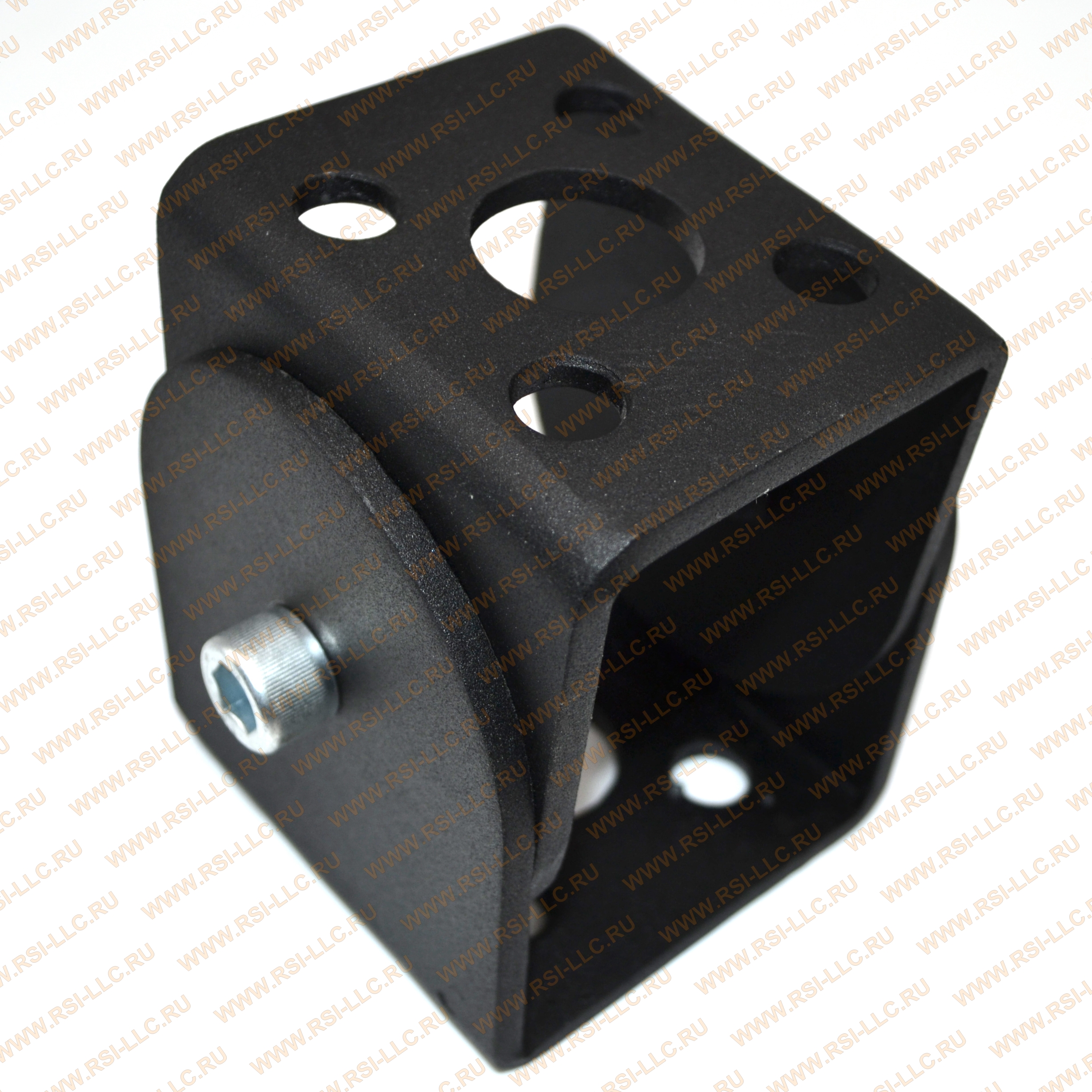

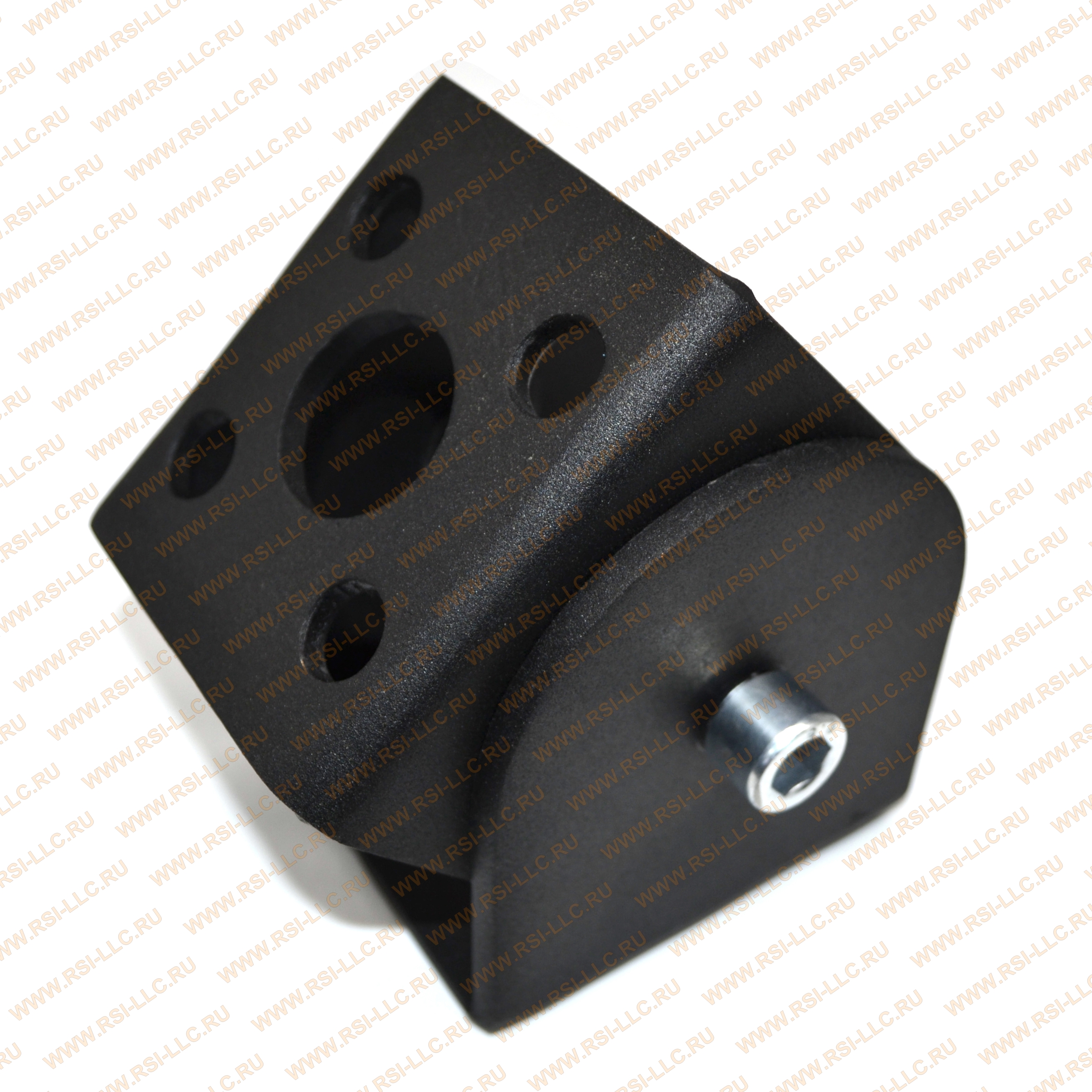

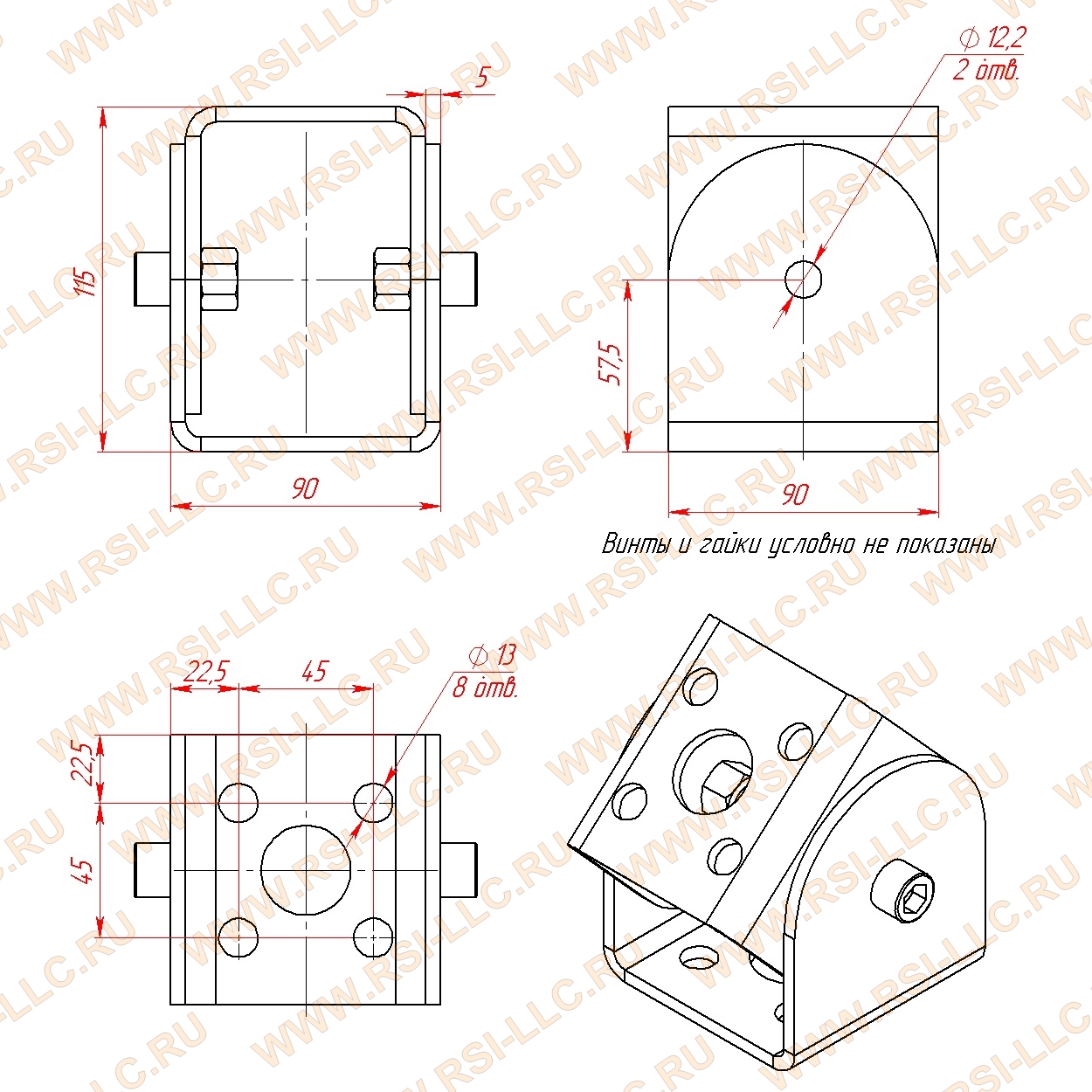

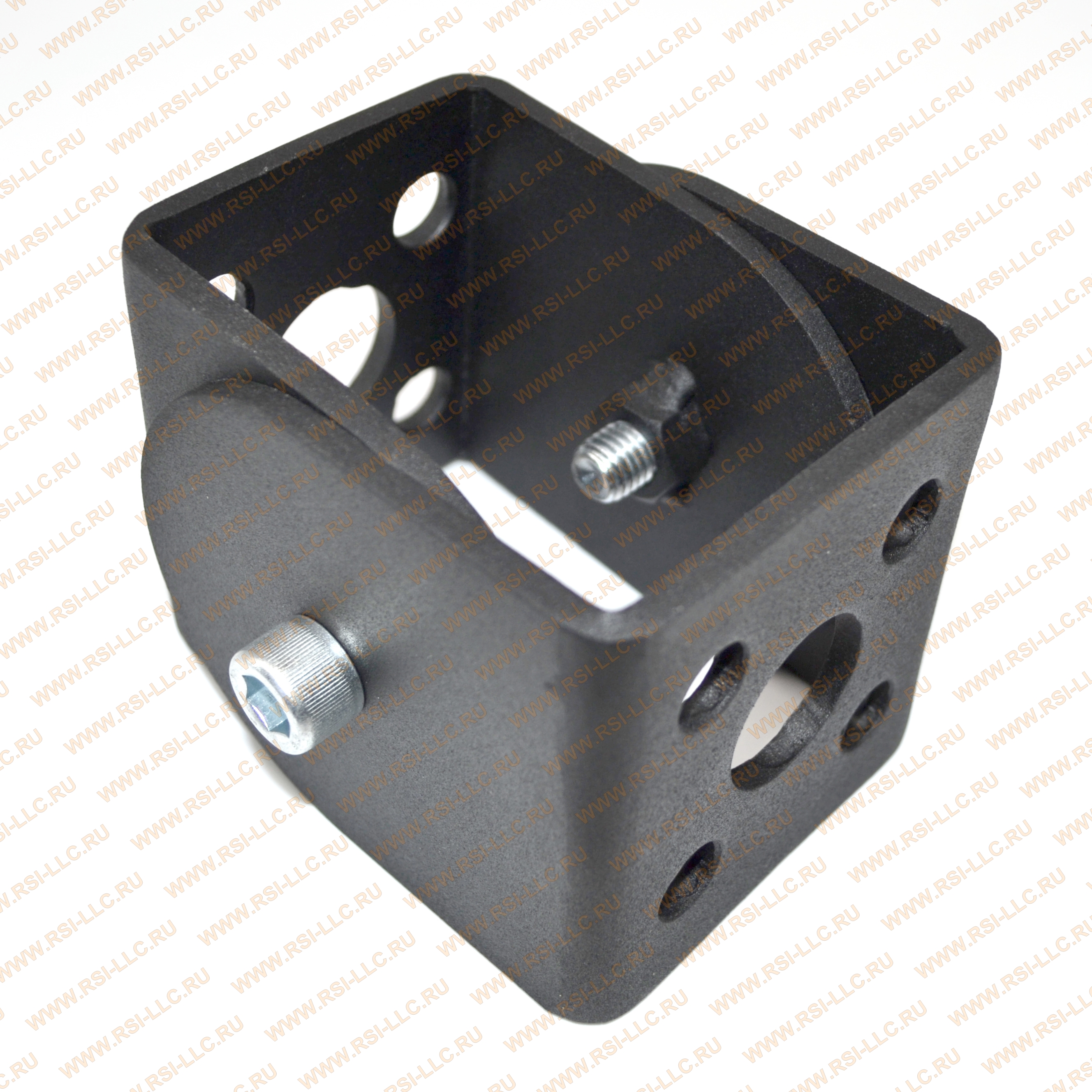

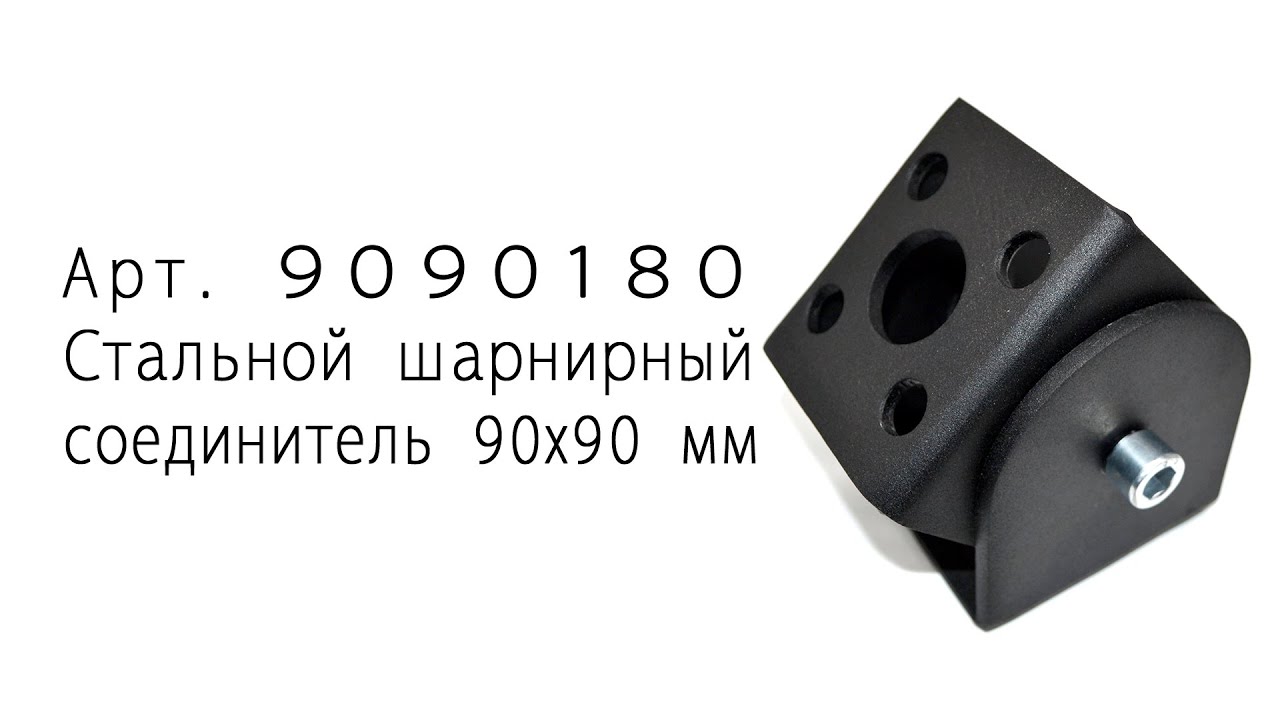

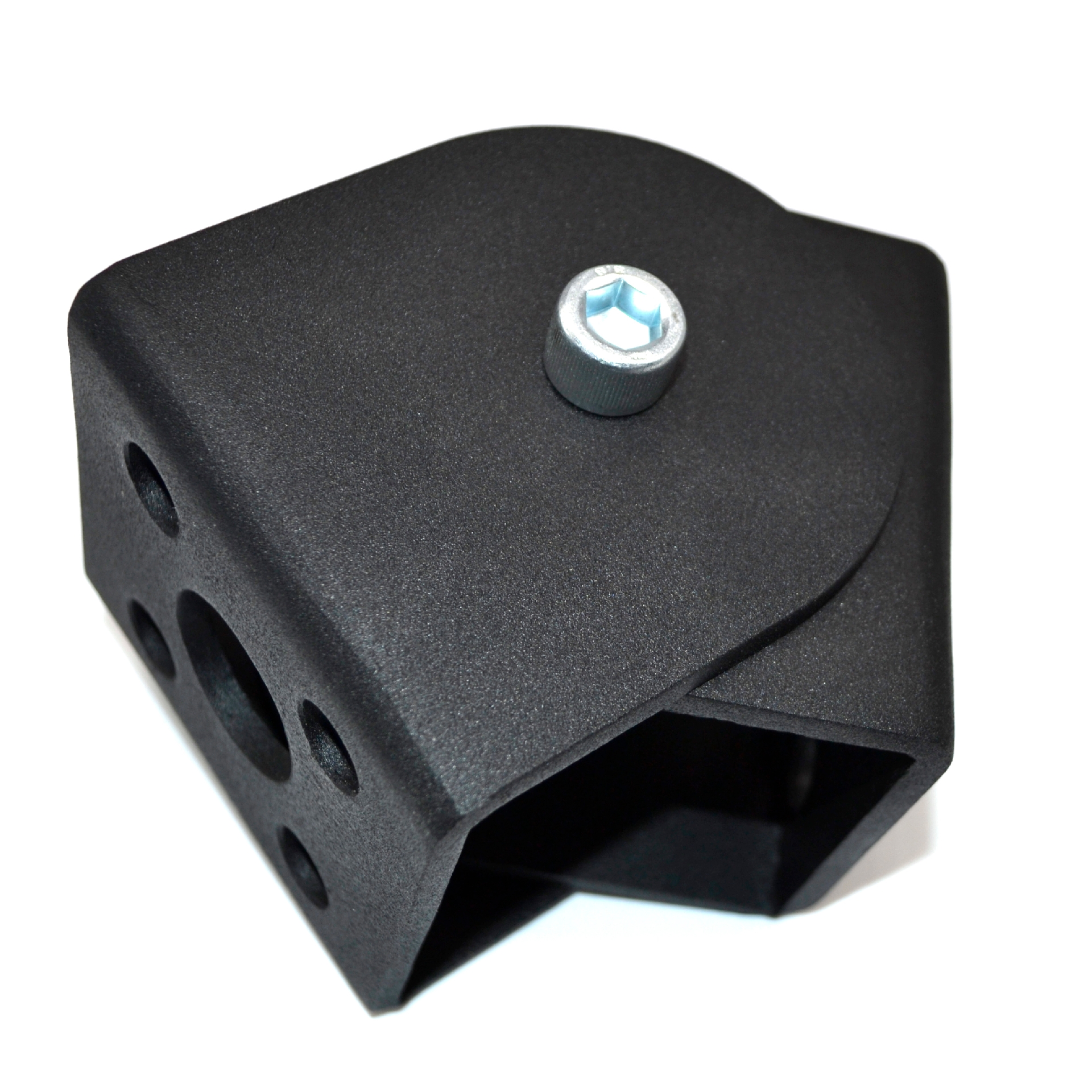

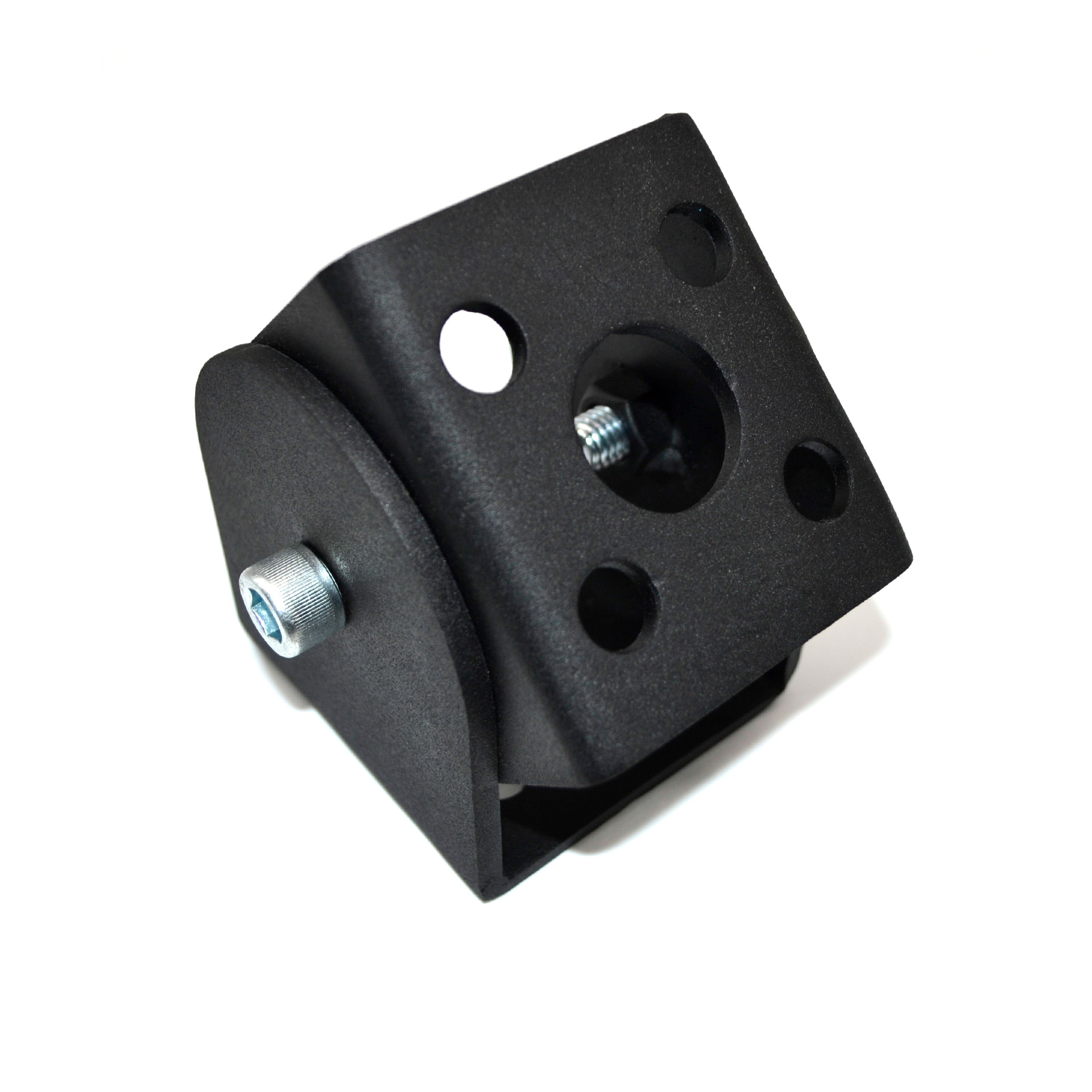

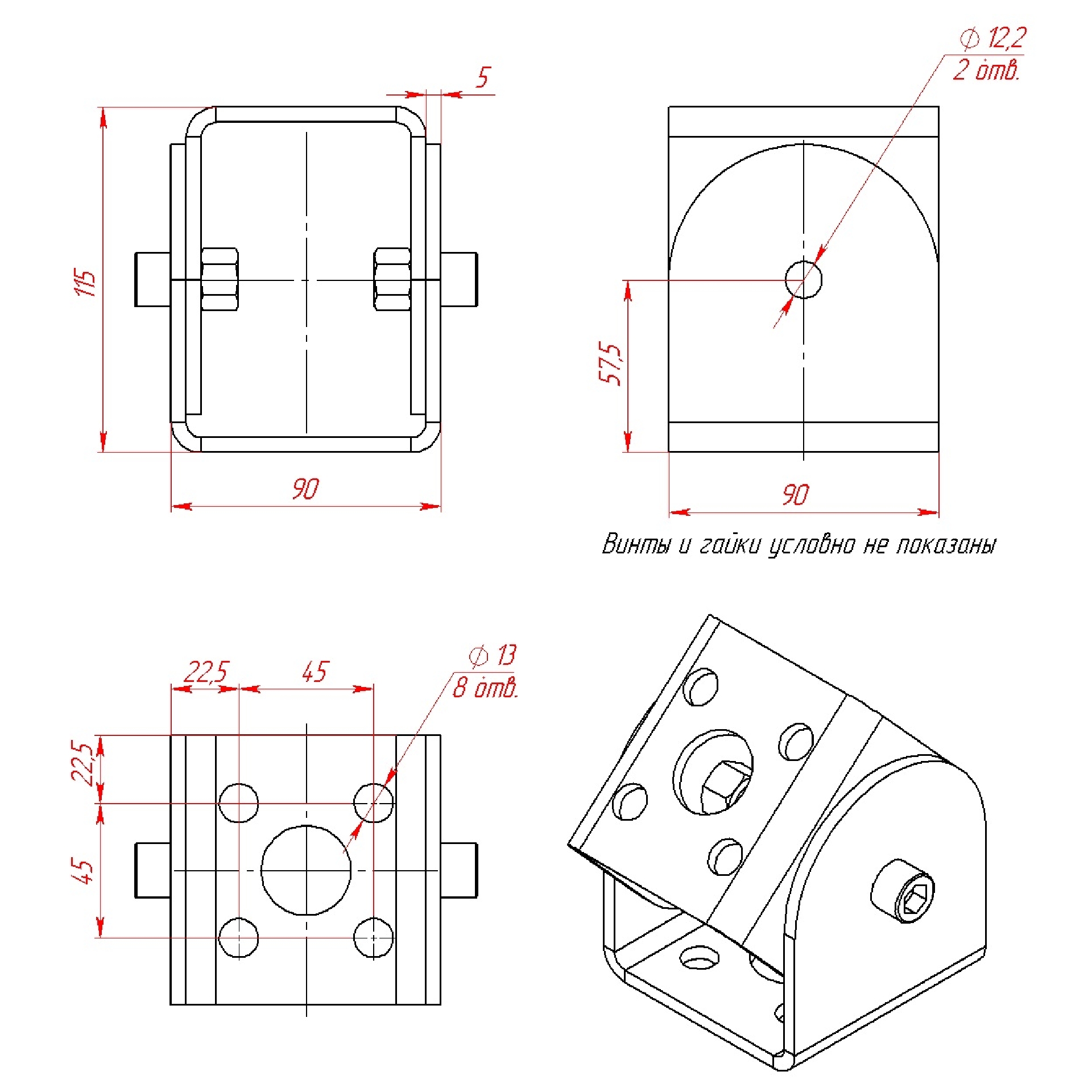

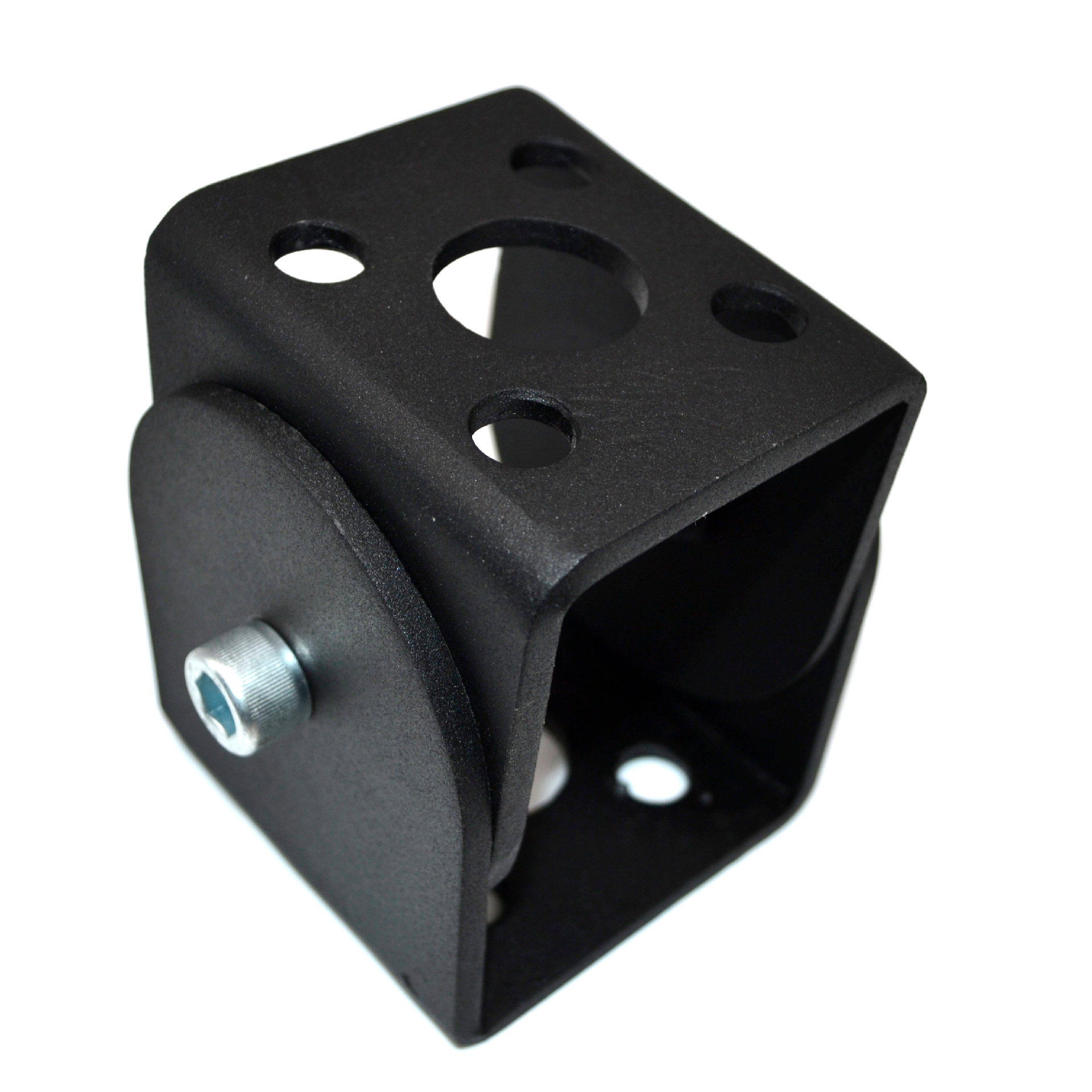

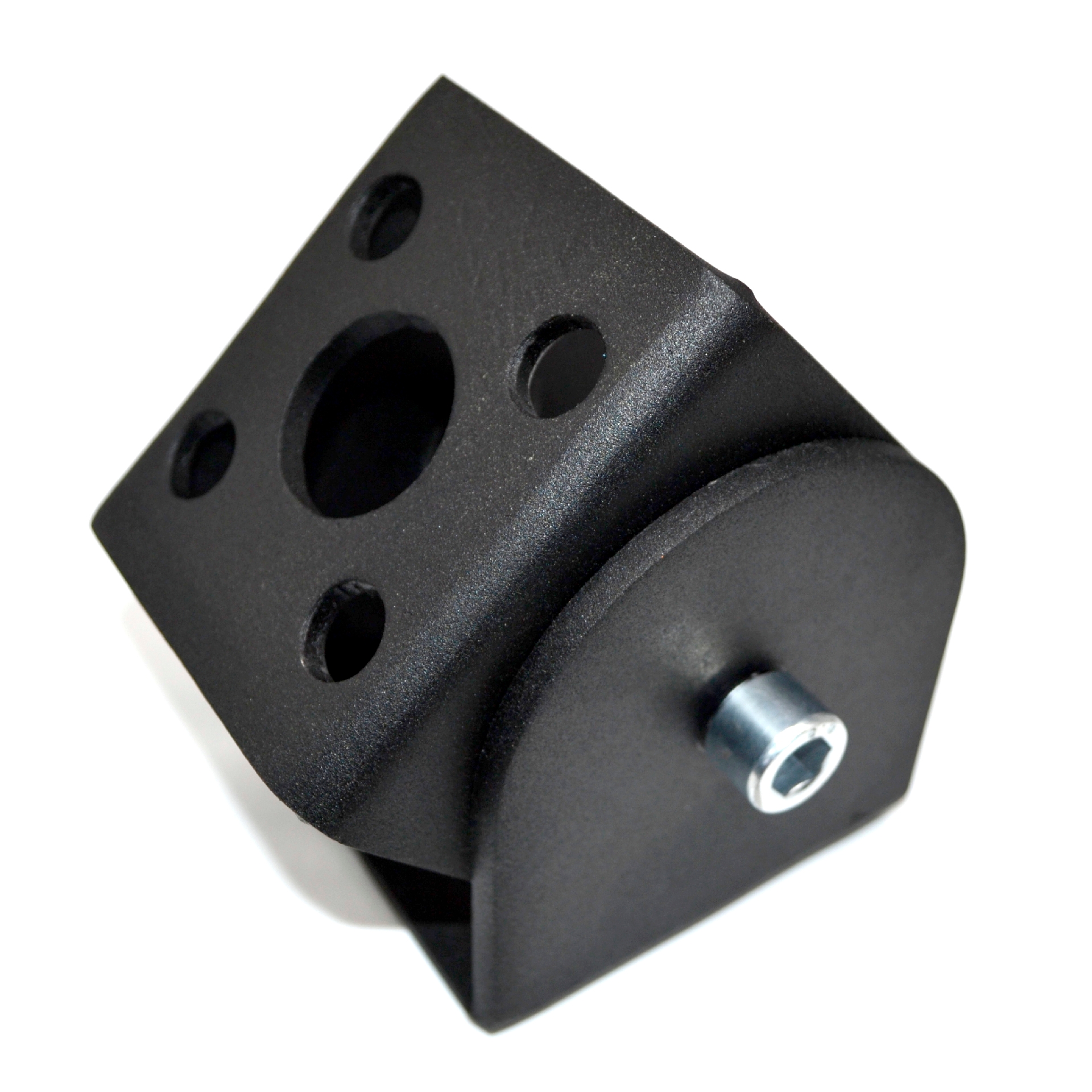

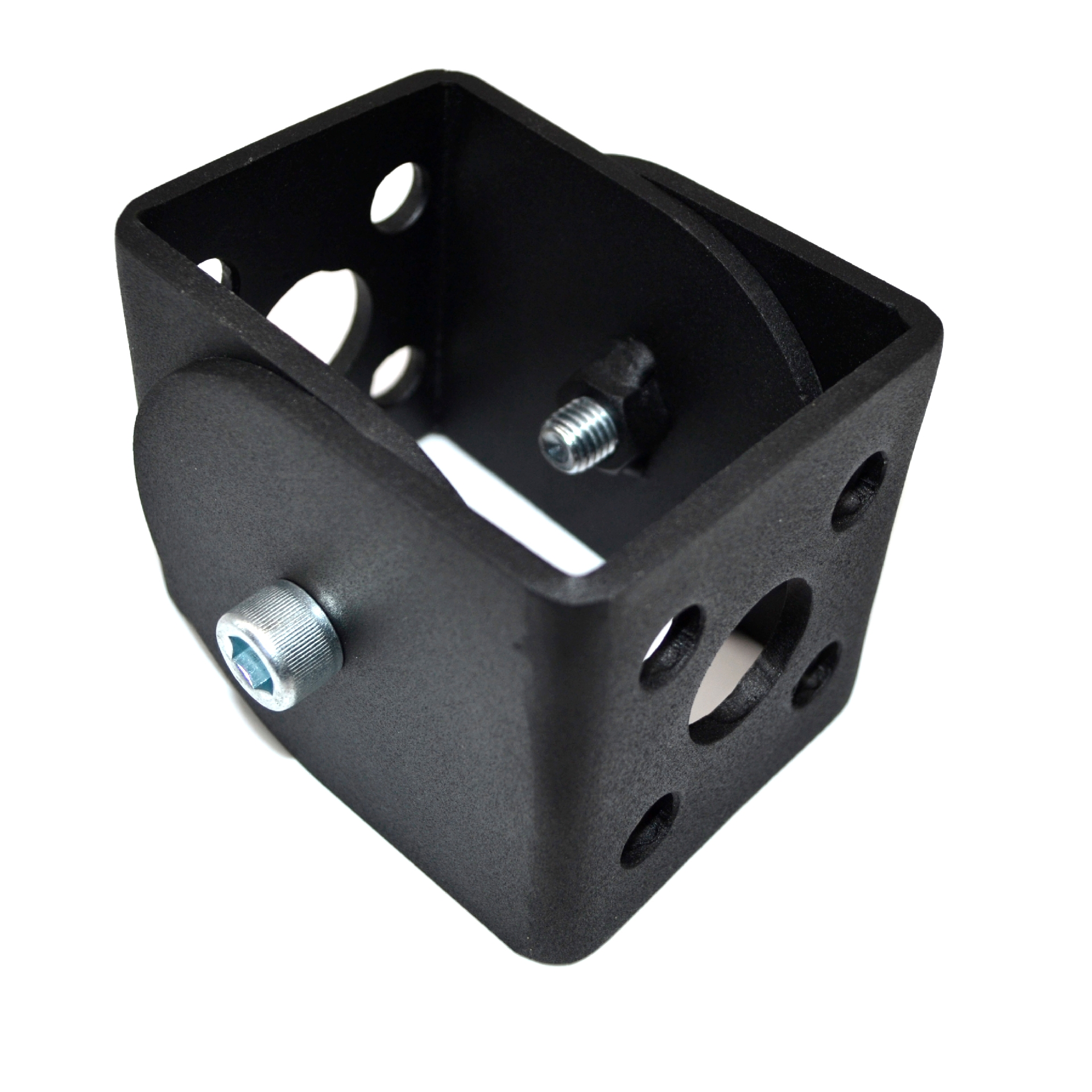

Используется в конструкциях с применением алюминиевых профилей 90х90 мм. Возможность установить его под любым углом вплоть до 180 градусов позволяет существенно увеличить сферу применения.
Изготовлен из листовой стали толщиной 5 мм.
Соединитель можно устанавливать:
1. Торец к торцу.
2. Паз к торцу.
3. Паз к пазу.
Загрузить:
- 3D модель (
9090180.STEP)
Не забудьте купить комплект крепежа к шарнирному соединителю 90х90 арт. 9090180
К профилям 90х90 соединение торец-торец
1. Винт М12х25 ISO7380 - 8 шт.
К профилям 90х90 соединение торец-паз
1. Винт М12х25 ISO7380 - 4 шт.
2. Сухарь М8 паз 10 серия 40 арт. 5074 - 4 шт. | или сухарь пазовый c фиксатором арт. 2A11.A41A.01 - 4 шт.
3. Винт М8х25 ISO7380 - 4 шт.
4. Шайба увеличенная М8 DIN9021 - 4 шт.
К профилям 90х90 соединение паз-паз
1. Сухарь М8 паз 10 серия 40 арт. 5074 - 8 шт. | или сухарь пазовый c фиксатором арт. 2A11.A41A.01 - 8 шт.
2. Винт М8х25 ISO7380 - 8 шт.
3. Шайба увеличенная М8 DIN9021 - 8 шт.
Характеристики
|
|
9090180 |
|
|
90х90 |
|
|
Сталь 5 мм |
|
|
Порошковое полимерное покрытие |
|
|
1.68 |
|
|
Черный муар |
