450.00 руб.
RSI

Цена за 1 шт.

Количество

Описание

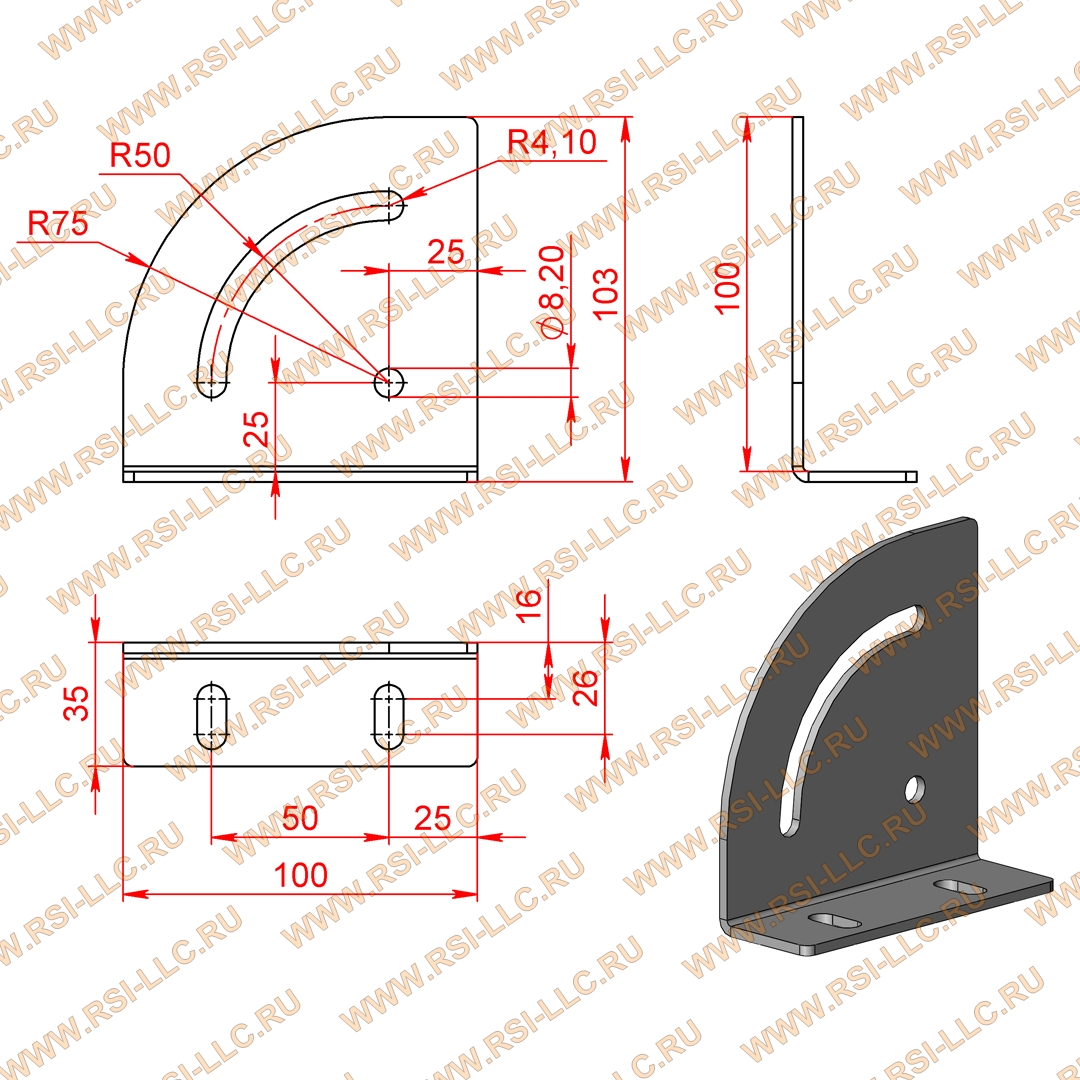

Комплект 2х кронштейнов для изготовления регулируемой полки, из профилей серии 40, 45 и 50.


Загрузить:
- 3D модель крепления полки арт. deg90s404550(R+L) (deg90s404550(R+L).STEP)
- Чертеж крепления полки арт. deg90s404550 (deg90s404550.PDF)
Не забудьте купить комплект крепежа к арт. deg90s404550:

К профилям серии 40 с пазом 8 мм
1. Ручка с фиксатором М8х16, арт. 7139 - 2 шт.
2. Сухарь 8М8 серия 40 арт. 5071 - 8 шт. | или сухарь с пружинкой 8М8 серия 40 арт. 5260 - 8 шт.
3. Винт М8х16 ISO7380 - 6 шт.
4. Шайба DIN9021 D8 - 2 шт.

К профилям серии 40, 45 и 50 с пазом 10 мм
1. Ручка с фиксатором М8х16, арт. 7139 - 2 шт.
2. Сухарь 10М8 арт. 5074 - 8 шт. | или сухарь с шариком 10М8 арт. 5061 - 8 шт. | или Т-гайка М8 паз 10 арт. 5018 - 8 шт.
3. Винт М8х16 ISO7380 - 6 шт.
4. Шайба DIN9021 D8 - 2 шт.

Характеристики

Артикул:
deg90s404550
Профили:
40х40, 40х80, 40х120, 40х160, 45х45, 45х90, 45х180, 50х50, 50х100, 80х80, 80х120, 80х160, 90х90, 100х100
Материал:
Сталь + Порошковая покраска
Вес, кг:
0,520
