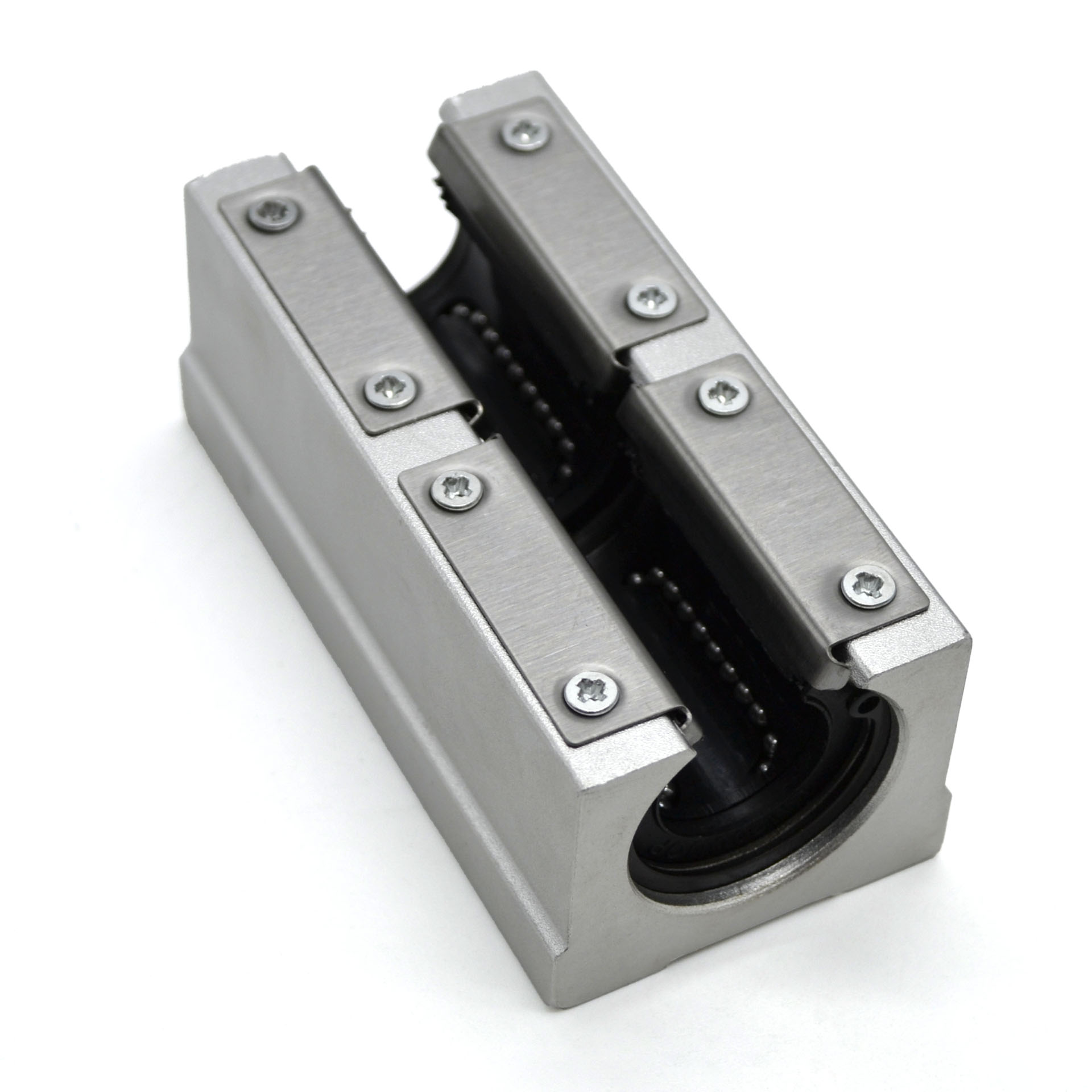

SBR25LUU | Каретка удлиненная для SBR D25 мм

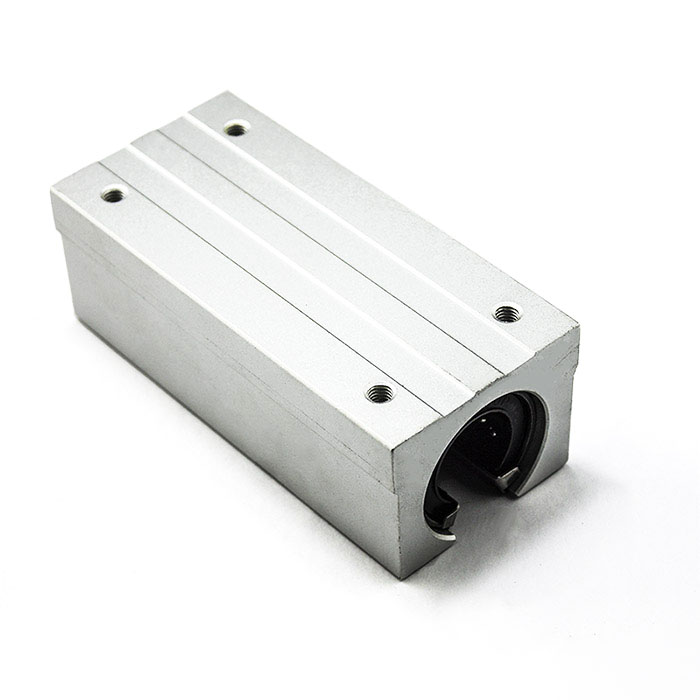

Каретка SBR удлиненная

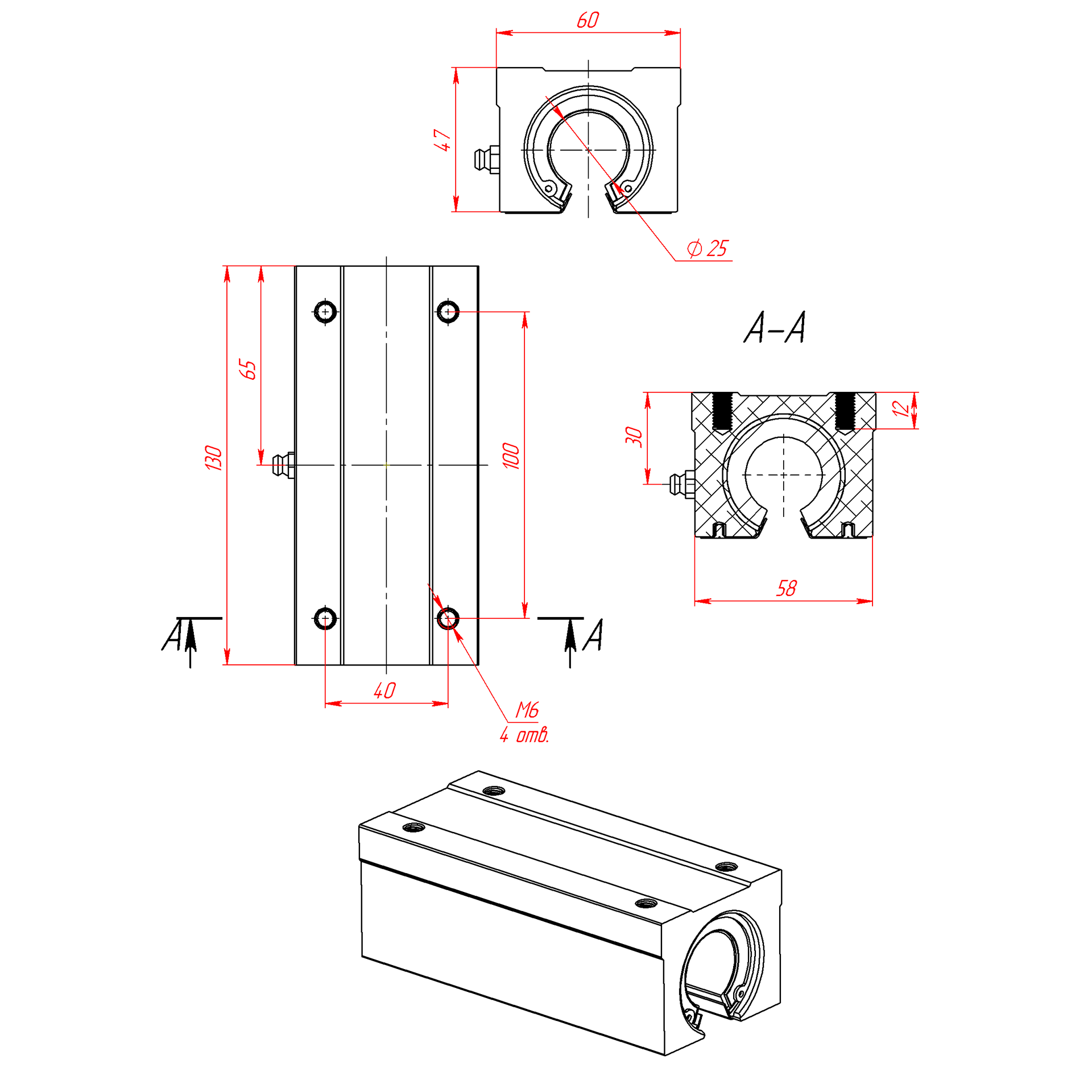

Чертеж удлиненной каретки для SBR D25 мм

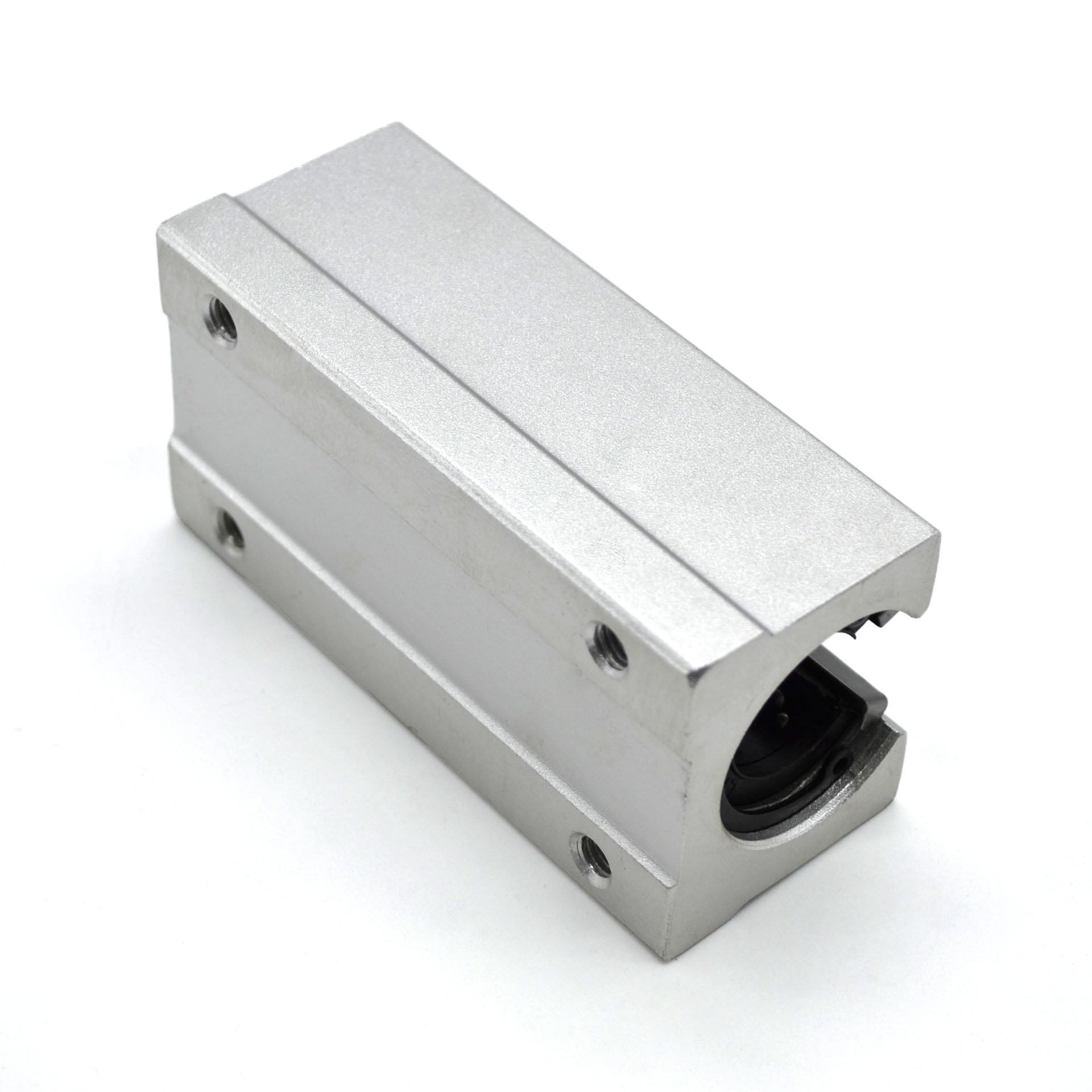

Усиленный линейный блок для рельса SBR
Удлиненная каретка для цилиндрической направляющей SBR

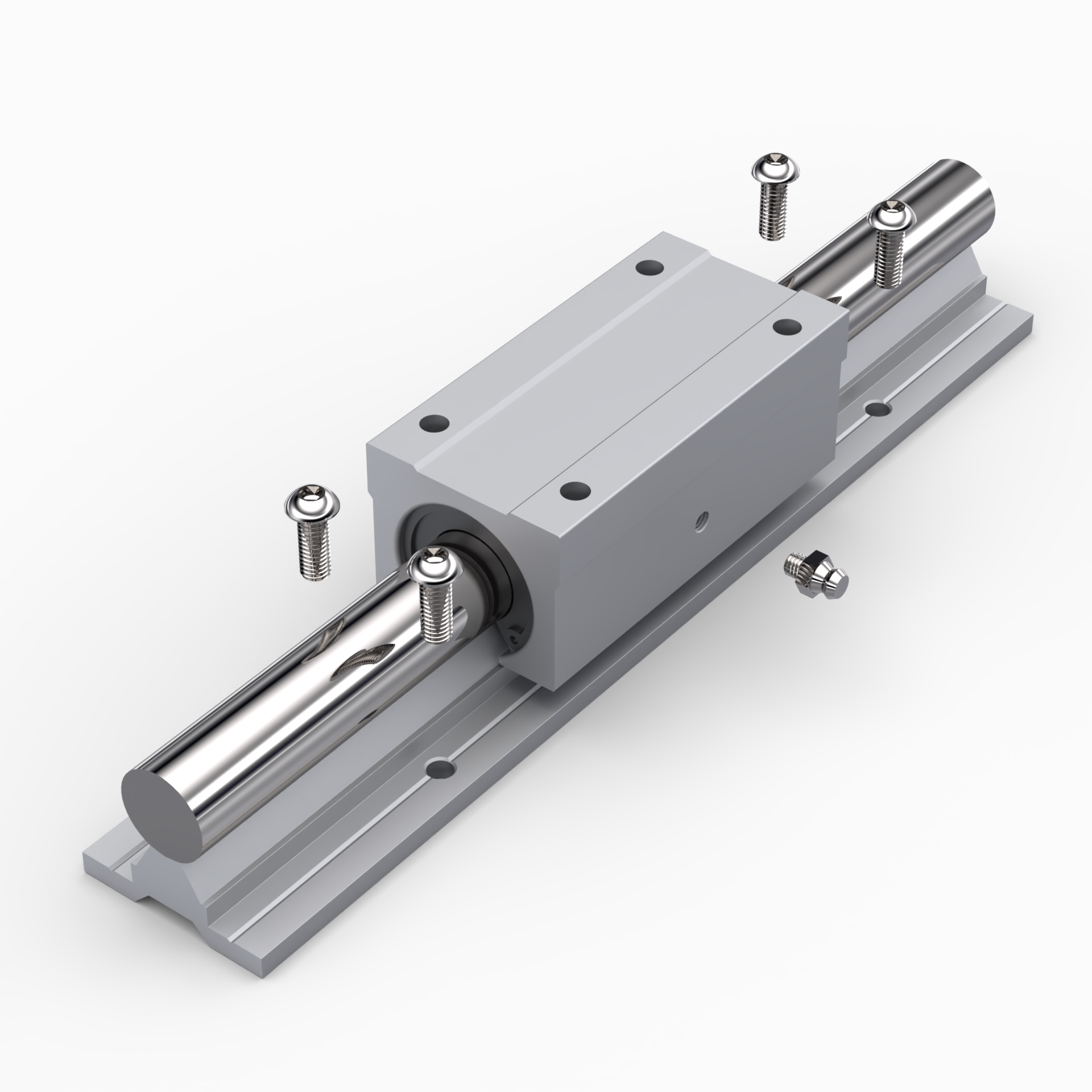

Комплект удлиненной каретки для цилиндрической направляющей SBR
Удлинённый опорный модуль для цилиндрических рельсов SBR

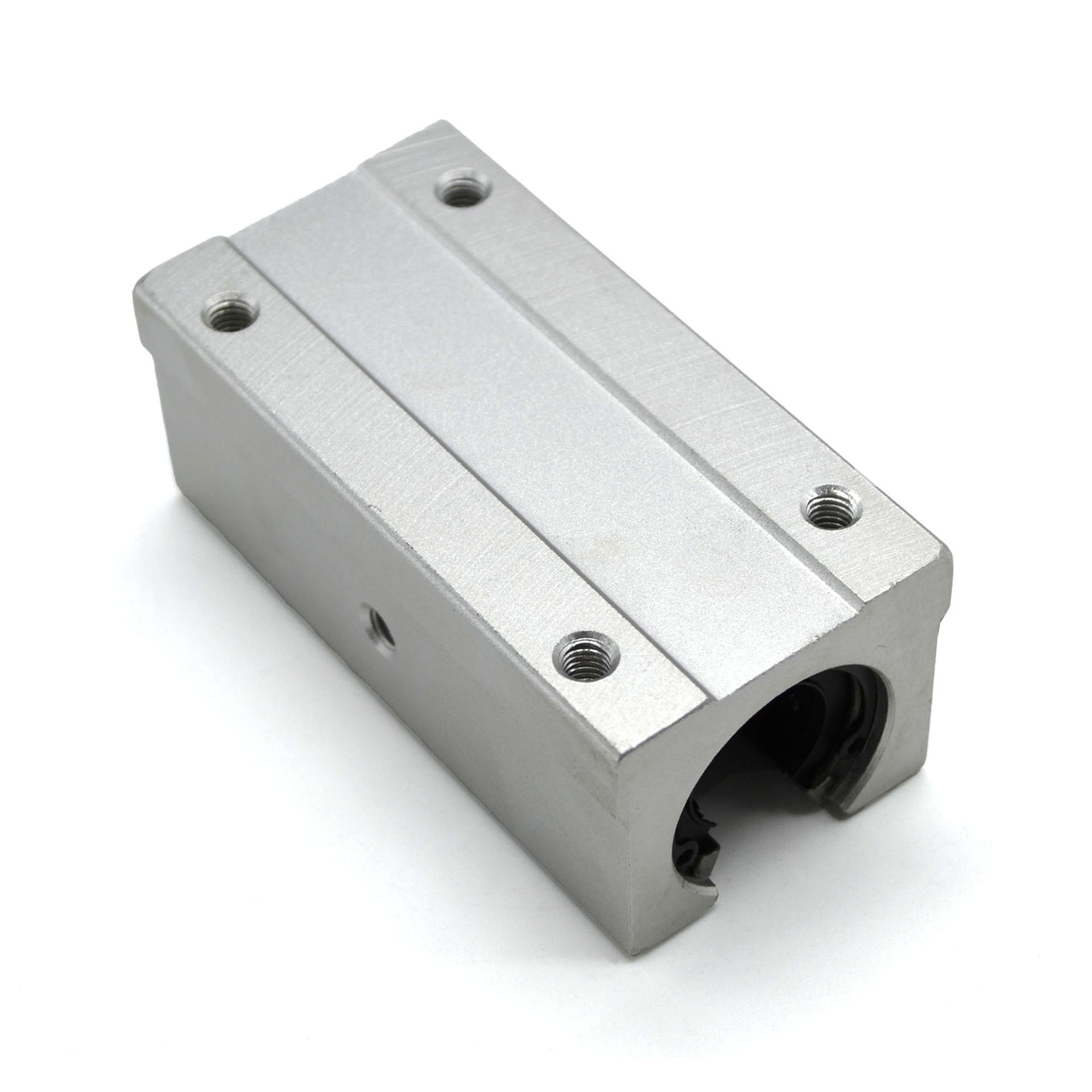

Удлиненная каретка SBRLUU
Схема крепления удлиненный каретки типа LUU
2 145.00 руб. от 1 шт
от 2 шт 2 102.10 ₽ −2%
от 5 шт 2 059.20 ₽ −4%
от 15 шт 2 016.30 ₽ −6%
от 25 шт 1 973.40 ₽ −8%
от 35 шт 1 930.50 ₽ −10%
от 60 шт 1 887.60 ₽ −12%
Наличие SBR25LUU | Каретка удлиненная для SBR D25 мм
На складе 0 шт
В пути 60 шт
Добавить

Файлы для скачивания

3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
SBR25LUU | Каретка удлиненная для SBR D25 мм (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
SBR25LUU | Каретка удлиненная для SBR D25 мм (Чертеж).PDF
Файл · STEP
STEPСкачать
SBR25LUU | Каретка удлиненная для SBR D25 мм.STEP
Файл · FILE
FILEСкачать
SBR25LUU | Каретка удлиненная для SBR D25 мм.

Описание

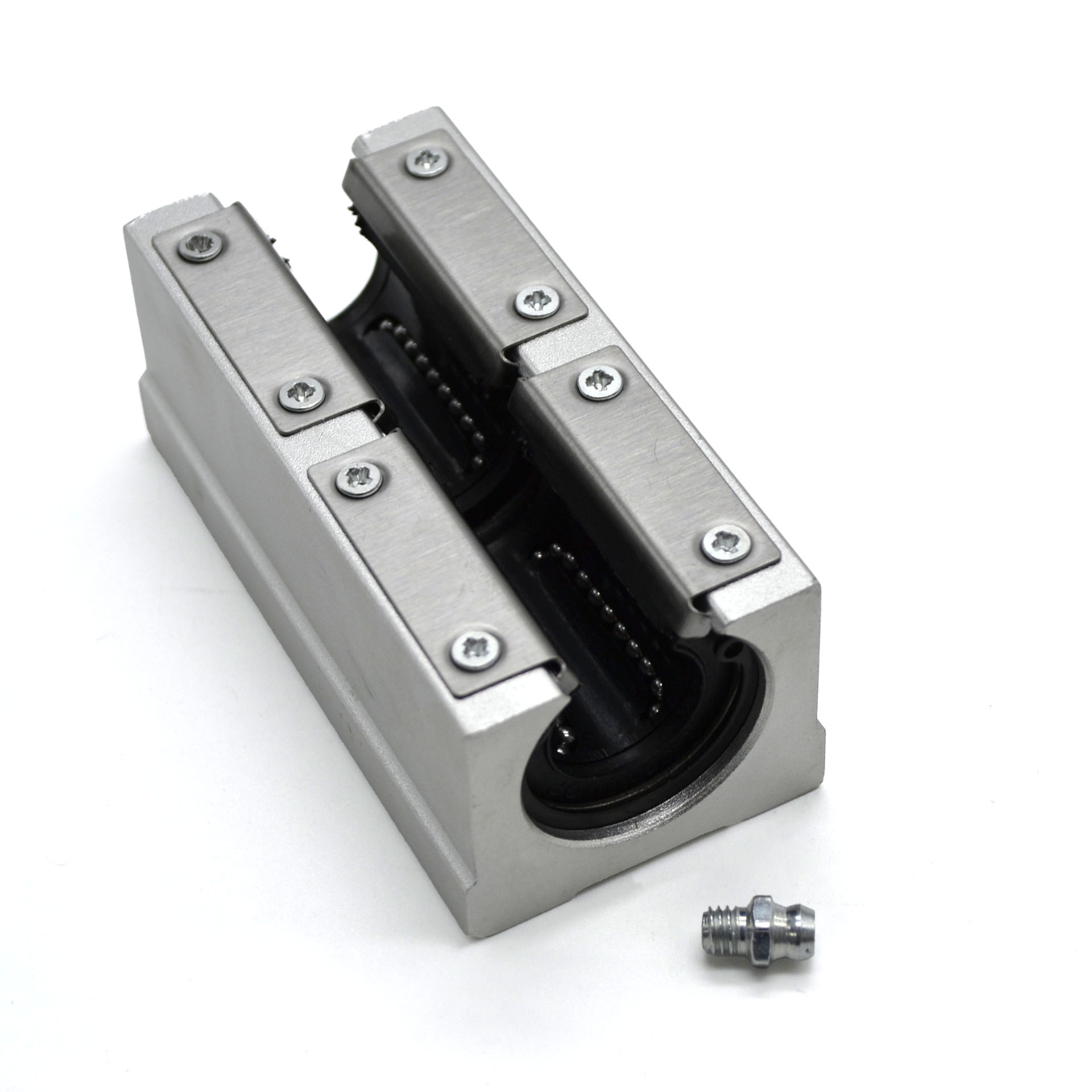

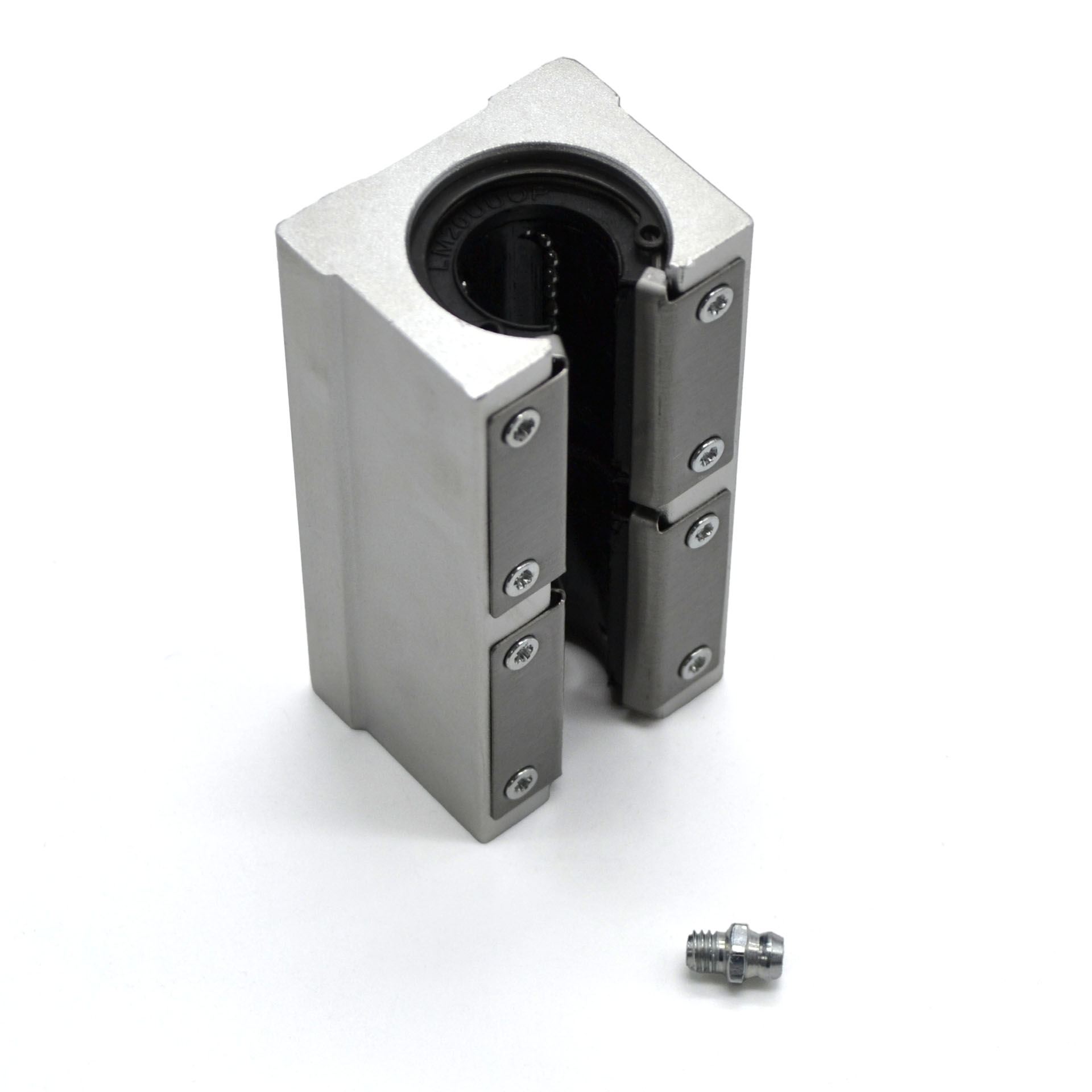

SBR25LUU – усиленный линейный блок для рельса SBR диаметром 25 мм. Это не отдельная серия, а удлинённое исполнение: корпус ~130 мм, внутри две открытые втулки LM25UU-OP на одной монтажной платформе. Короткая SBR25UU (~65 мм) несёт ту же посадку на вал, но с одной втулкой – LUU даёт вторую опору и более длинную базу крепления.

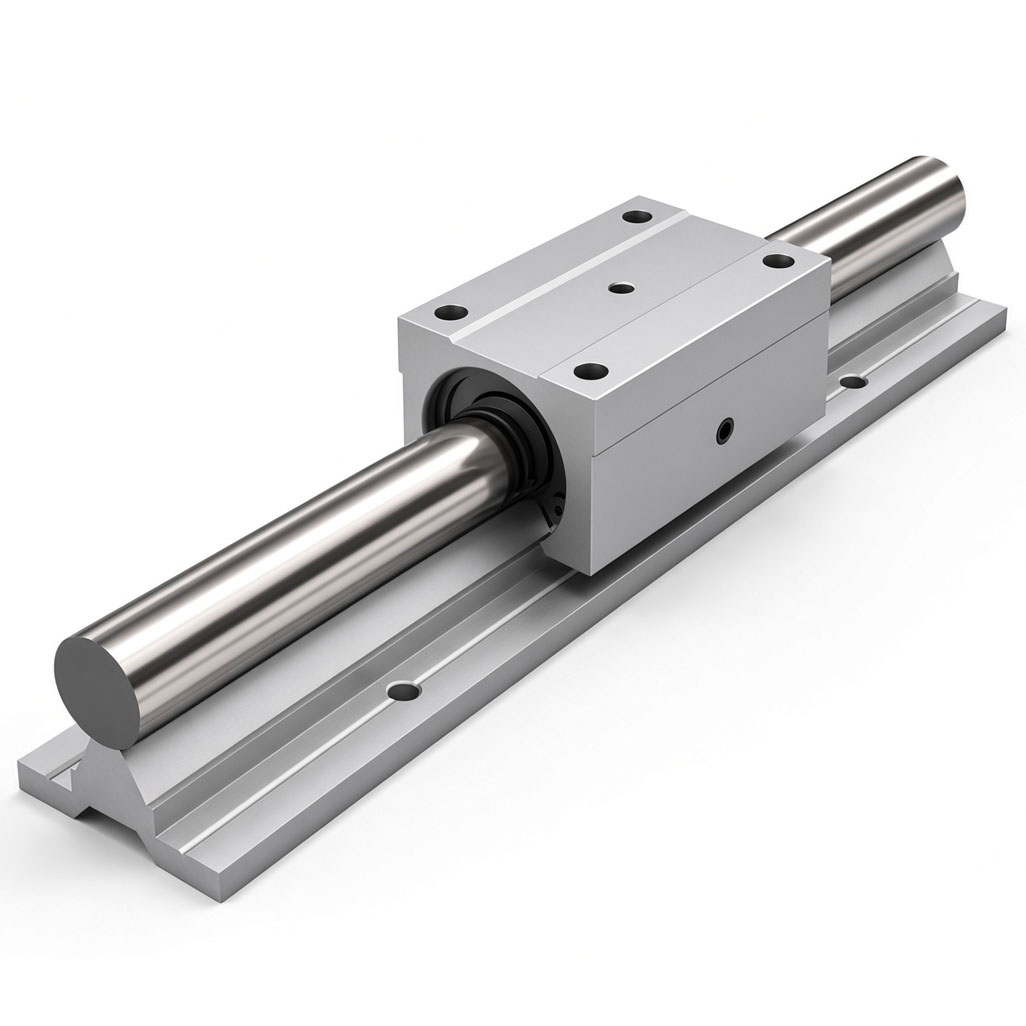

Работает только на поддерживаемом рельсе: нижняя часть блока открыта, каретка скользит по валу, проходя над алюминиевой шиной. Сверху – четыре точки M6, шаг ~100 мм (у короткой версии – ~40 мм). Торцевые уплотнения UU, шариковая рециркуляция, винты поджима – стандарт для серии, но запас по прочности заметно выше.

Характеристики

Артикул:
 SBR25LUU
Материал:
 Алюминий
Вес, кг:
 0.9
Статическая грузоподъемность, Н:
 3140
Динамическая грузоподъемность, Н:
 1960
