SBR25UU | Каретка для SBR D25 мм

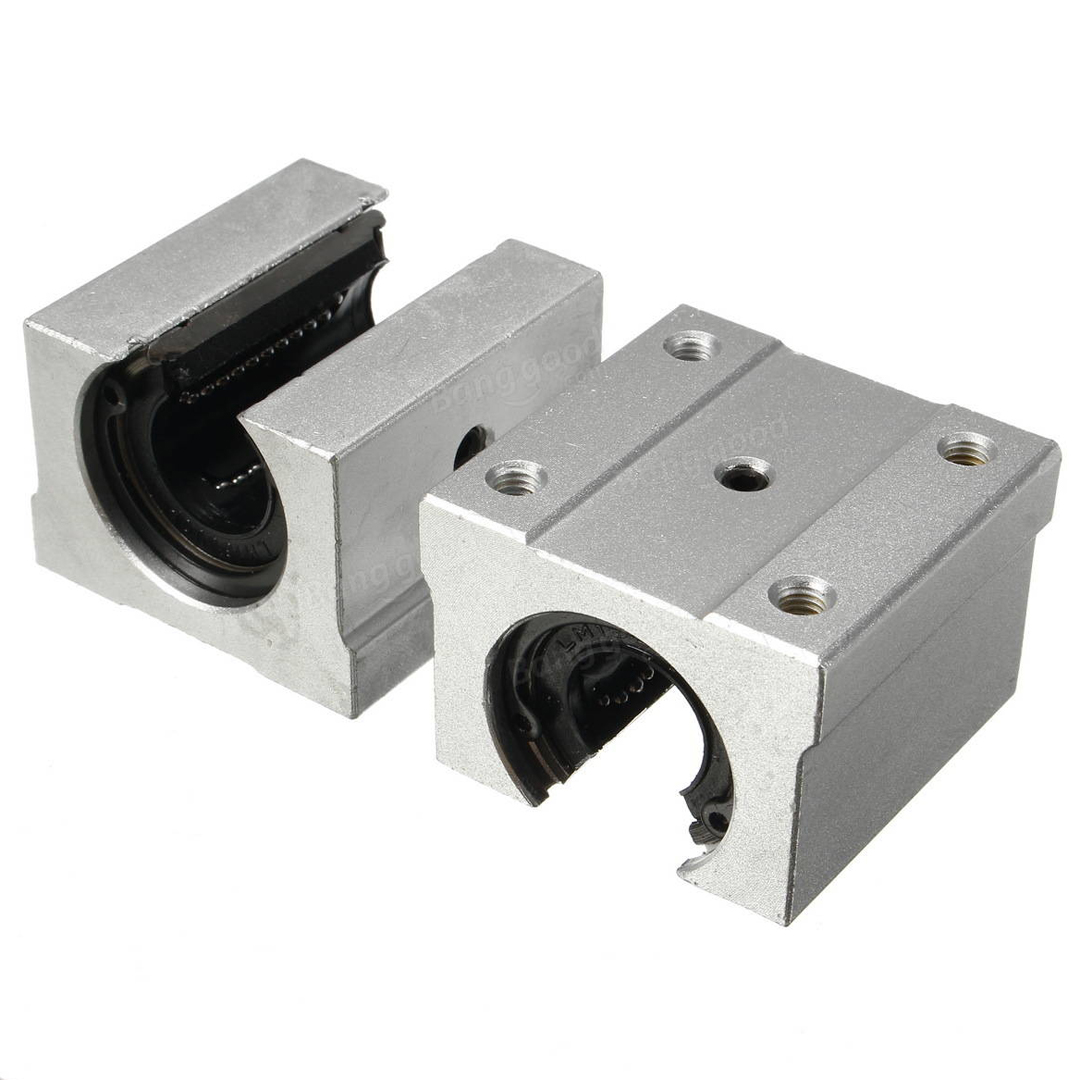

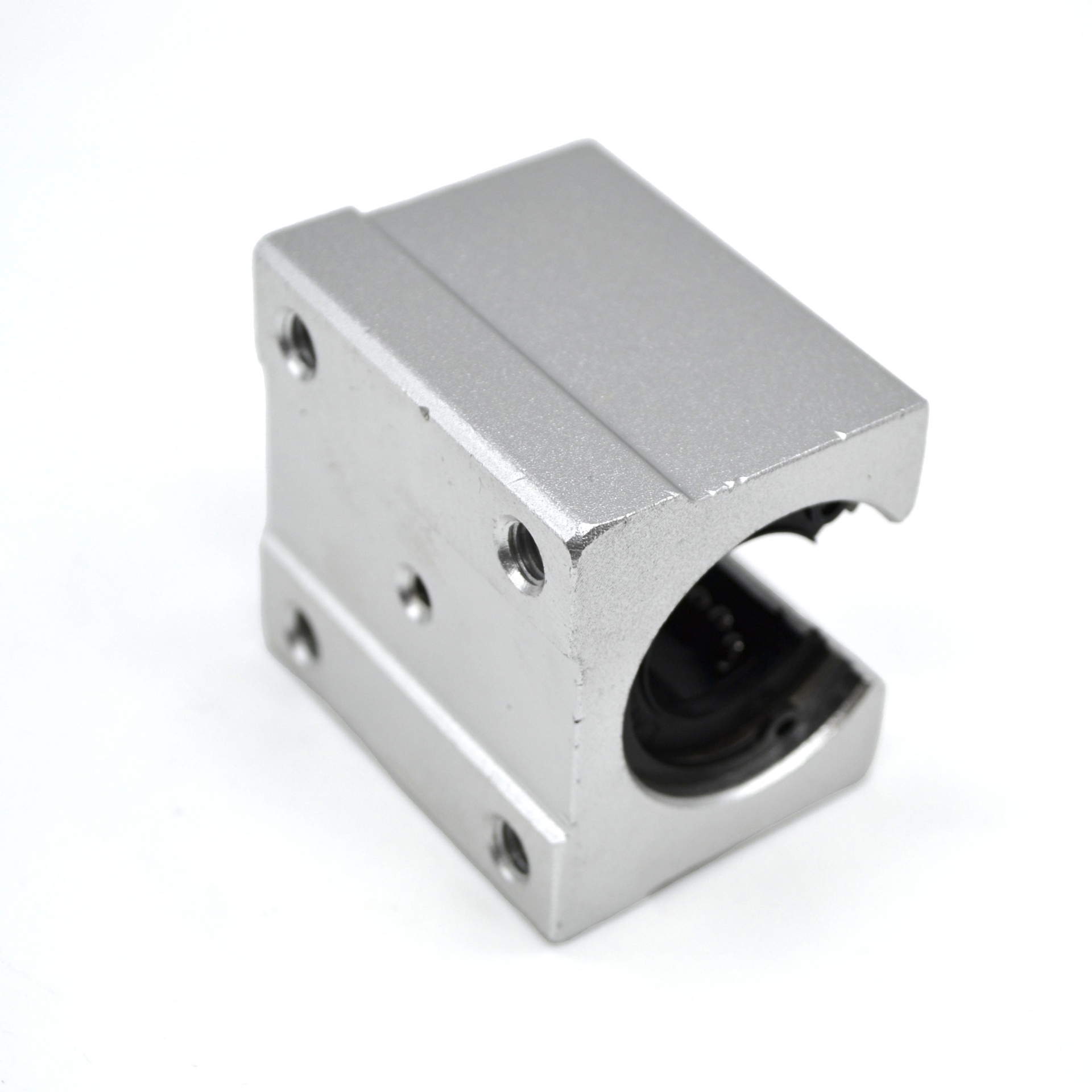

Каретка для цилиндрического рельса 25 мм SBR25UU

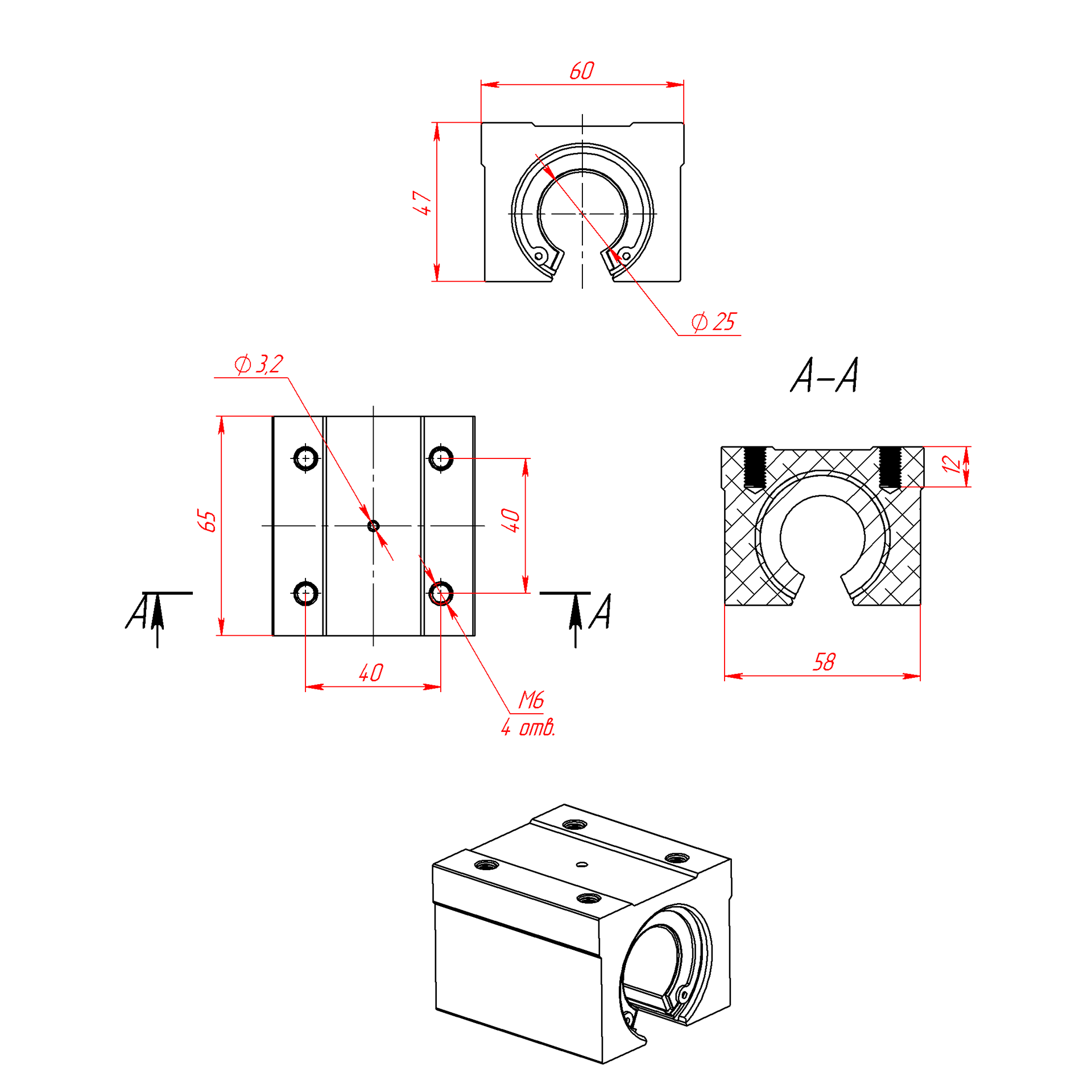

Чертеж каретки для SBR D25

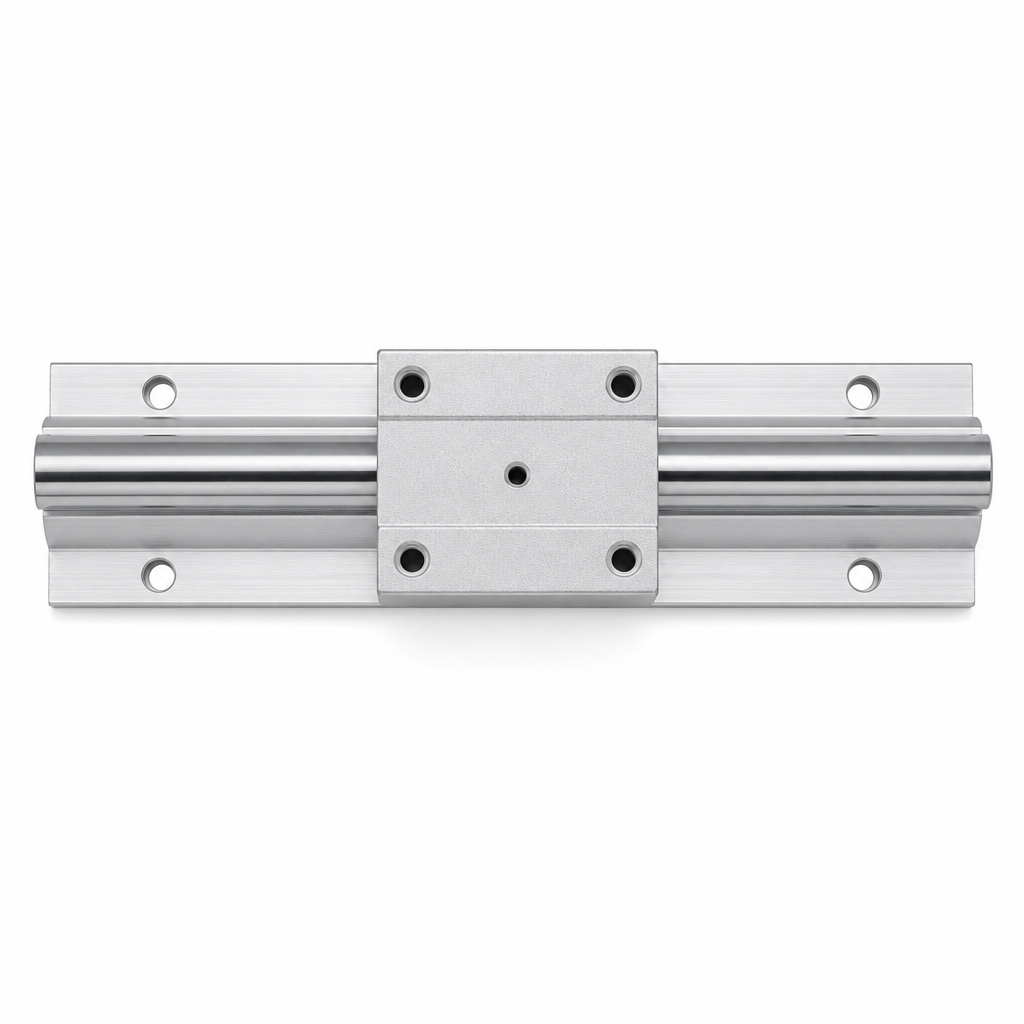

Пример установки каретки для цилиндрической направляющей SBR

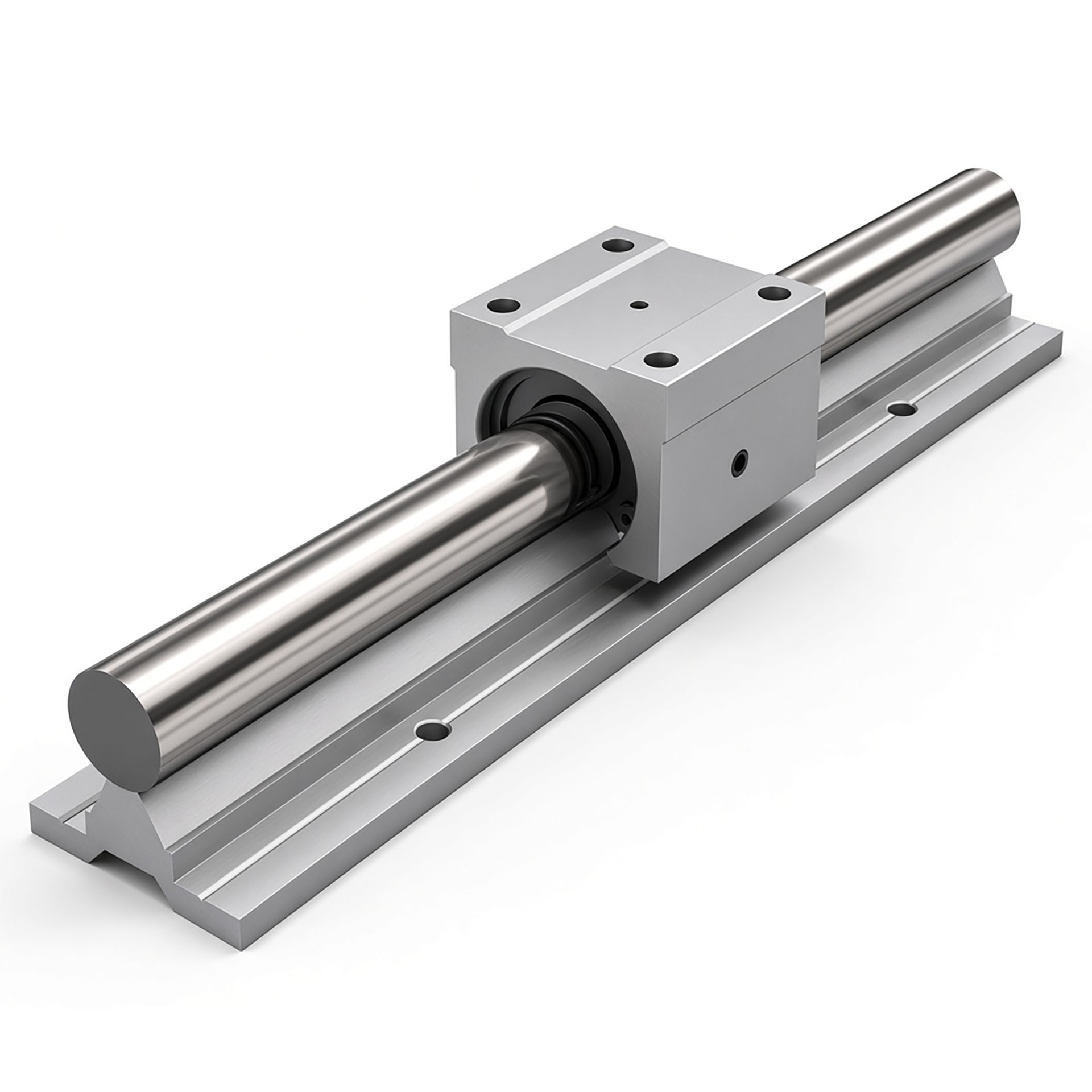

Каретка для рельсовой направляющей SBR

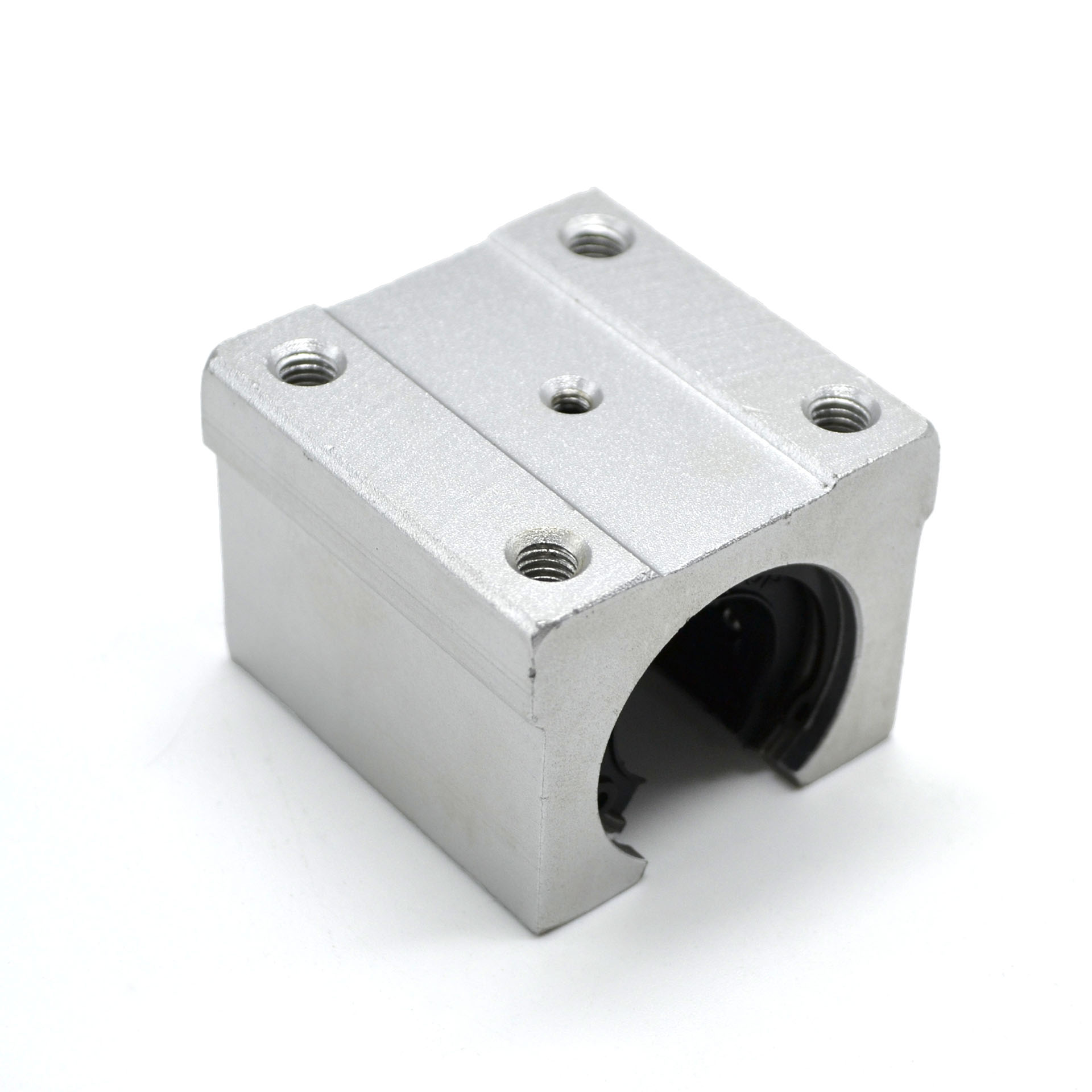

Монтажные отверстия каретки SBR

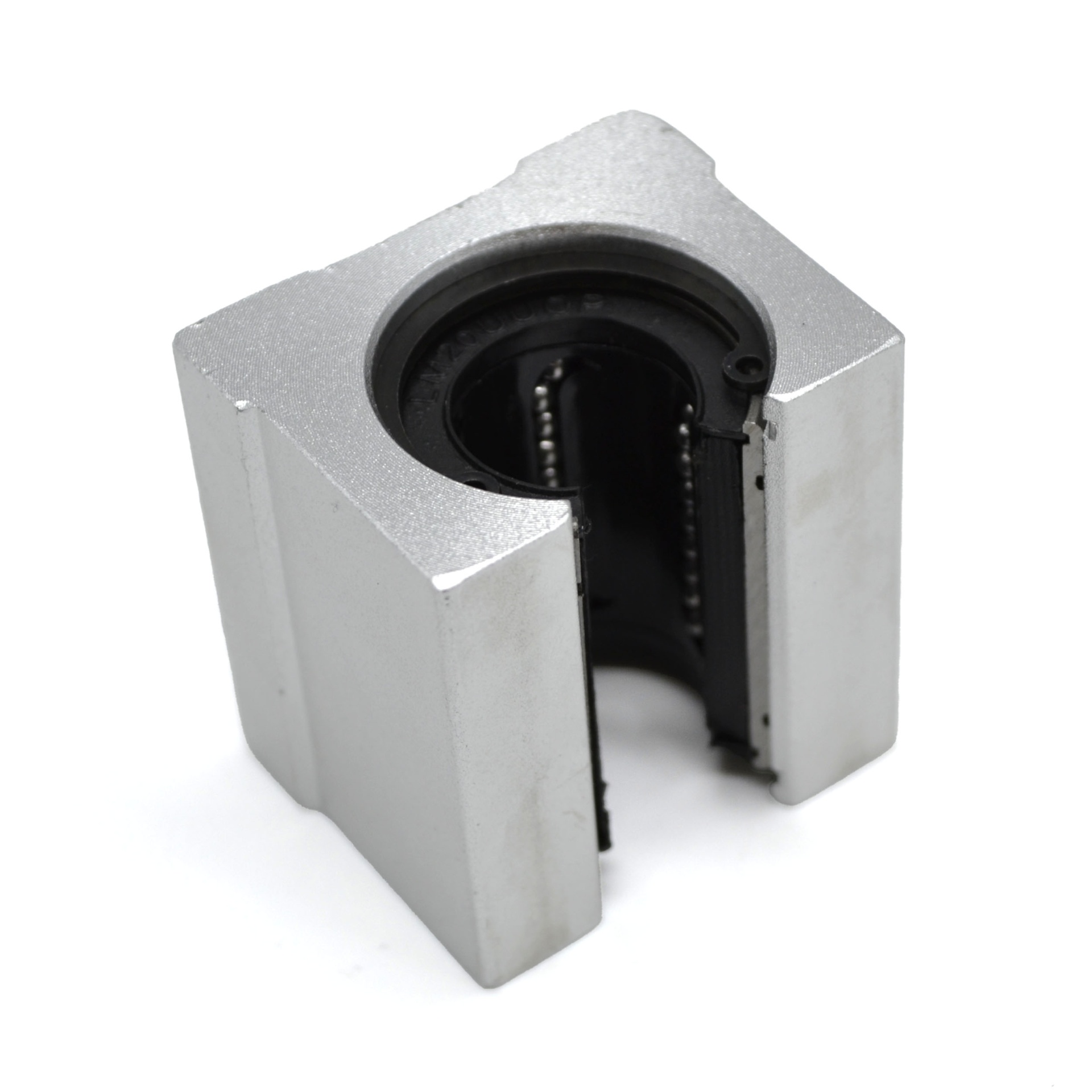

Линейный подшипник в алюминиевом корпусе для направляющей SBR

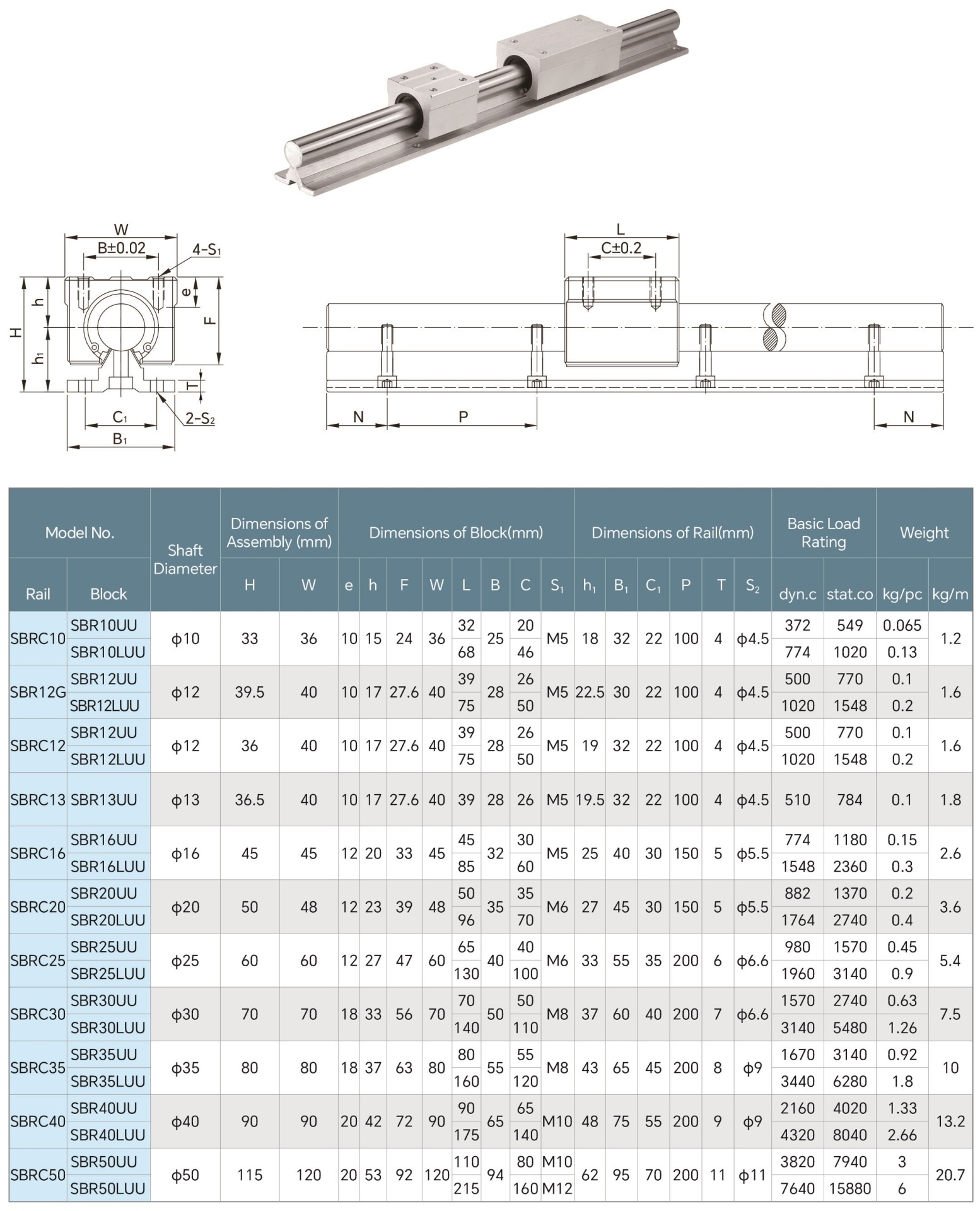

Чертёж каретки для SBR

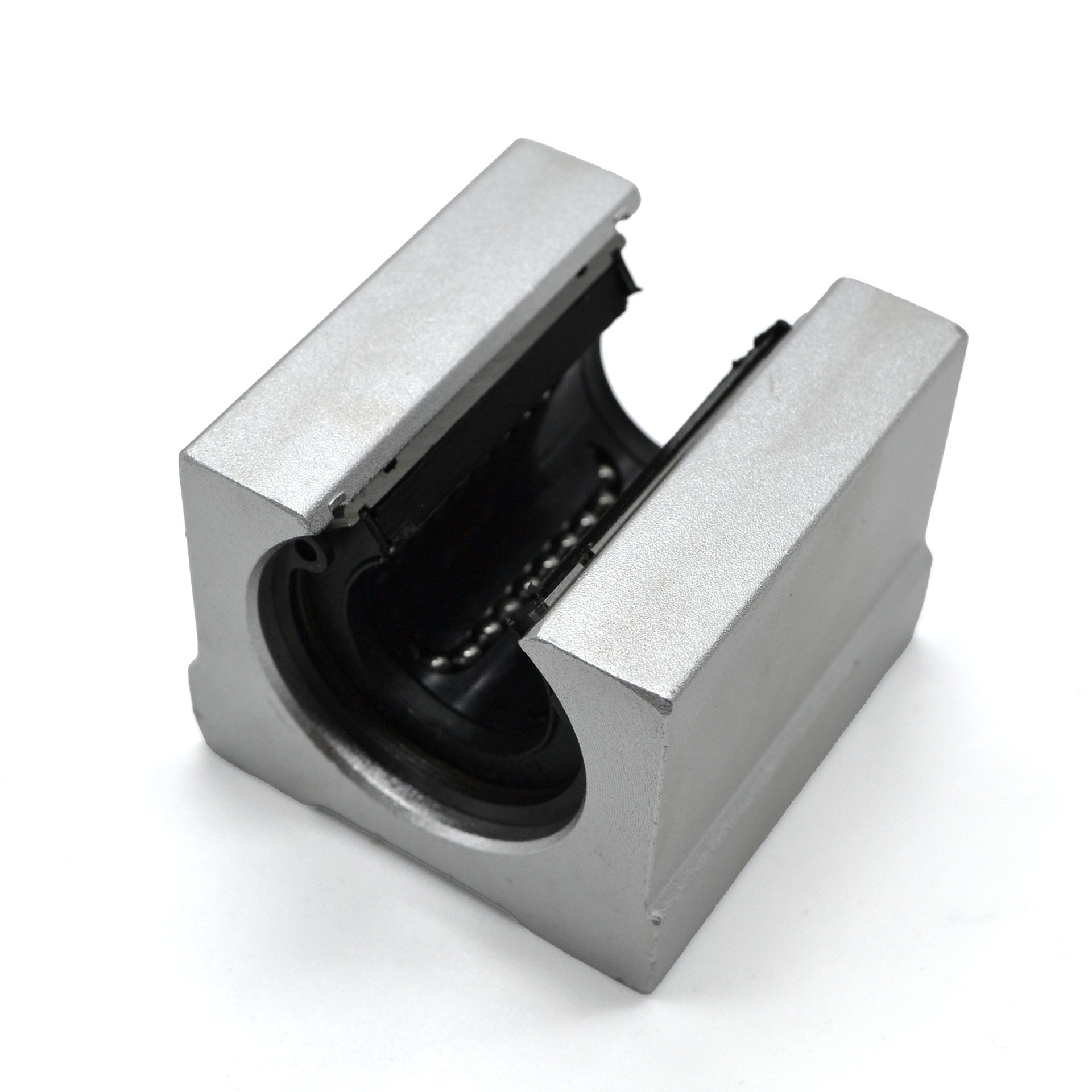

Каретка линейного перемещения для рельсовой направляющей SBR
1 060.00 руб. от 1 шт
от 2 шт 1 038.80 ₽ −2%
от 9 шт 1 017.60 ₽ −4%
от 25 шт 996.40 ₽ −6%
от 50 шт 975.20 ₽ −8%
от 75 шт 954.00 ₽ −10%
от 120 шт 932.80 ₽ −12%
Наличие SBR25UU | Каретка для SBR D25 мм
На складе 0 шт
В пути 120 шт
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
SBR25UU | Каретка для SBR D25 мм (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
SBR25UU | Каретка для SBR D25 мм (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
SBR25UU | Каретка для SBR D25 мм (Чертеж).PDF

Описание

Открытый линейный подшипник для направляющей SBR25 (вал диаметром 25 мм).
Корпус из алюминиевого сплава содержит открытую шариковую втулку. «Открытый» формат обязателен: блок обхватывает вал и проходит над алюминиевой опорой рельса – на безопорном вале не работает.
Шарики движутся по шести рециркуляционным контурам. С обоих торцов – резиновые уплотнения UU. Сверху – четыре резьбовые гнезда M6 под портальную плиту или раму.
Регулировочные винты позволяют поджать втулку после монтажа. Они не компенсируют перекос рельсов – только микрозазор в паре «вал–подшипник».

Характеристики

Артикул:
 SBR25UU
Материал:
 Алюминий
Вес, кг:
 0.45
Статическая грузоподъемность, Н:
 1570
Динамическая грузоподъемность, Н:
 980
