SBR40UU | Каретка для SBR D40 мм

Каретка для цилиндрического рельса 40 мм SBR40UU

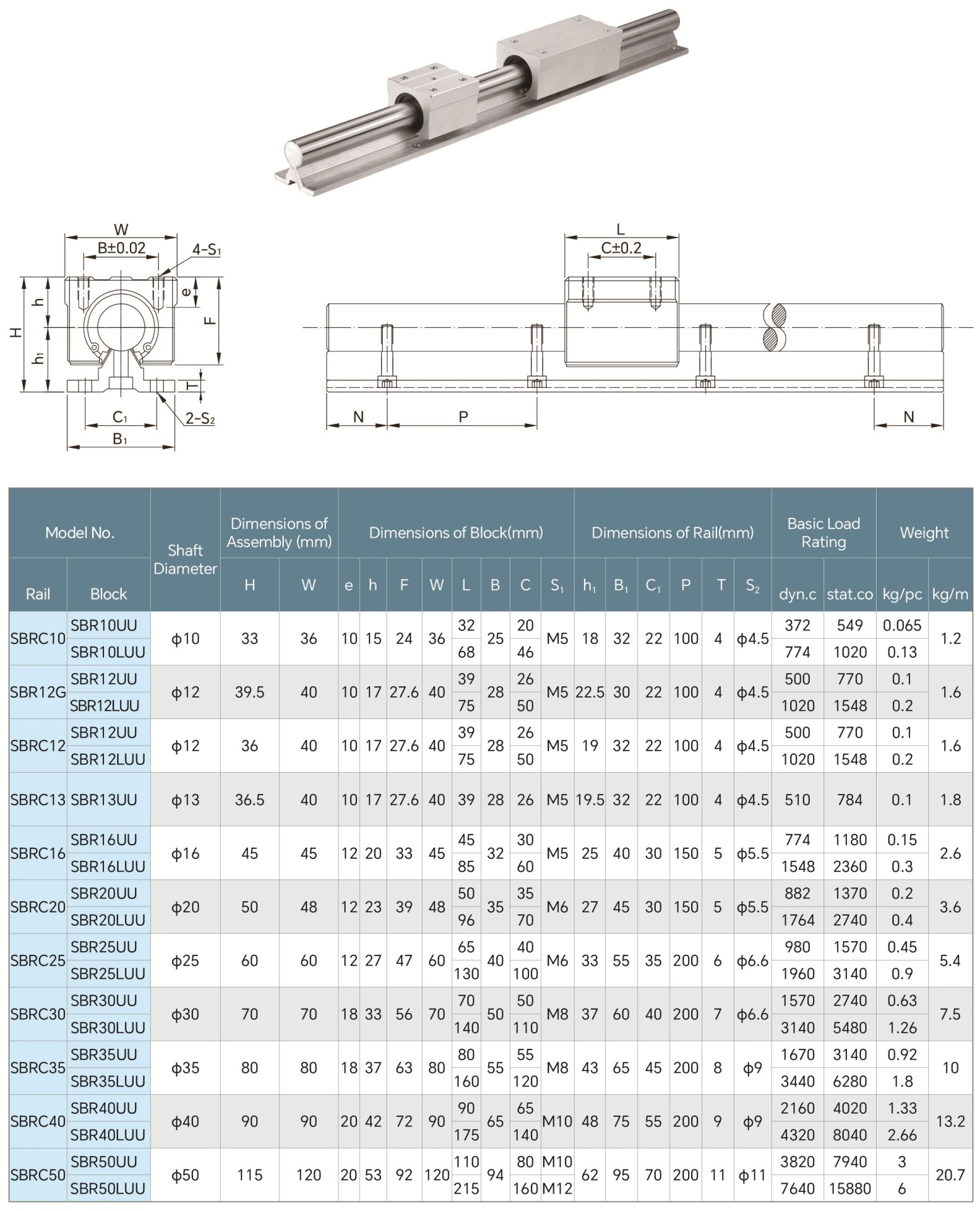

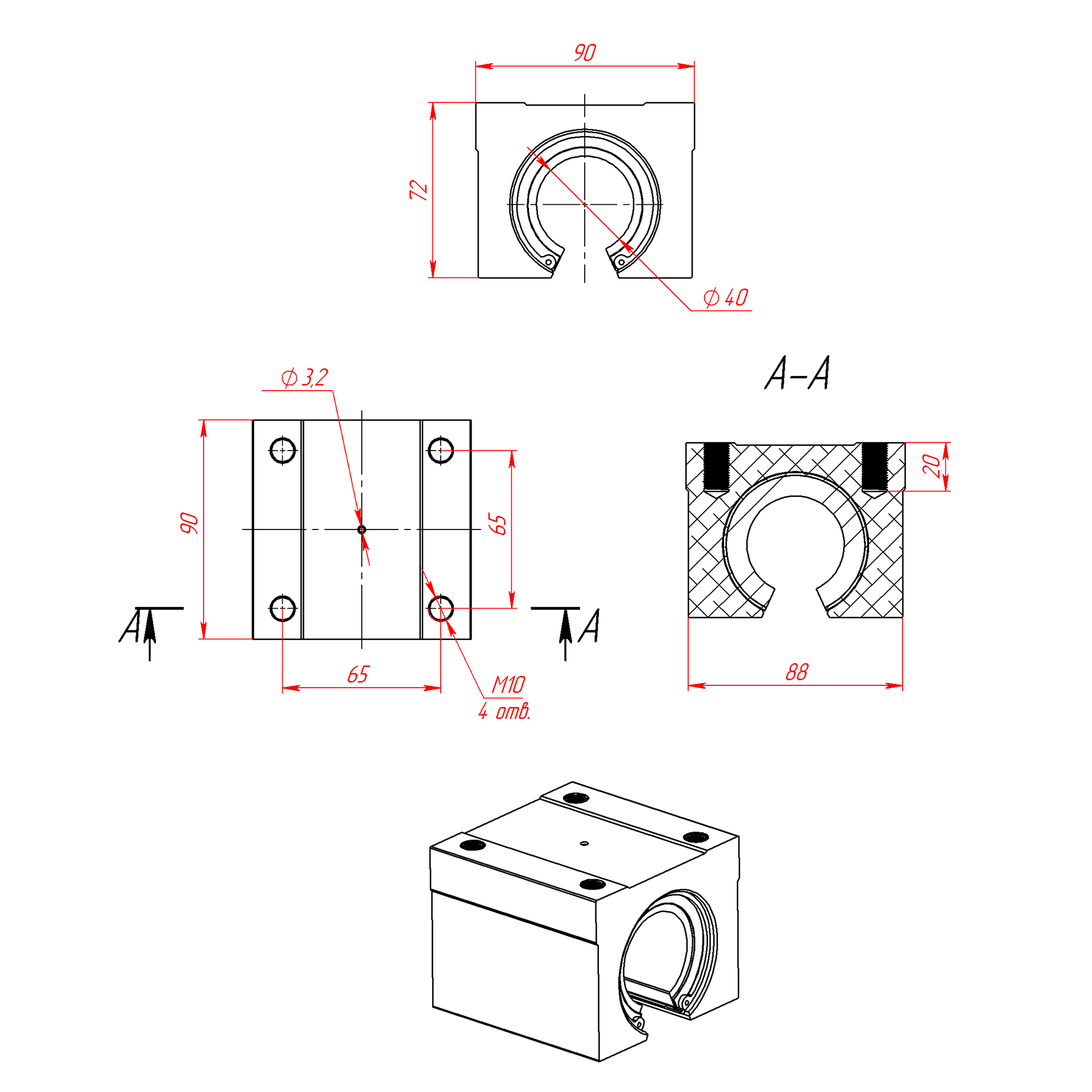

Чертеж каретки для SBR D40
Чертёж каретки для SBR

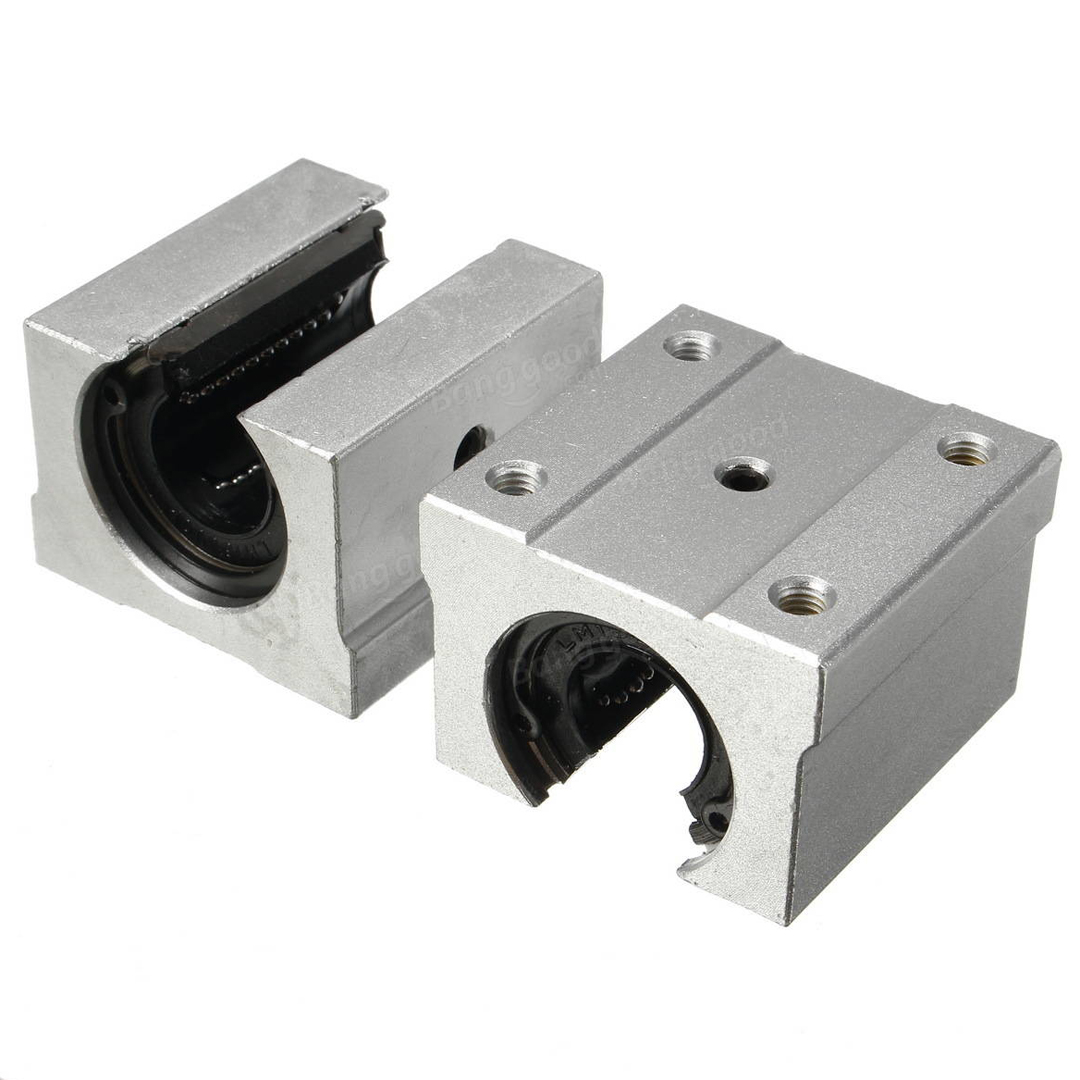

Линейный подшипник в алюминиевом корпусе для направляющей SBR

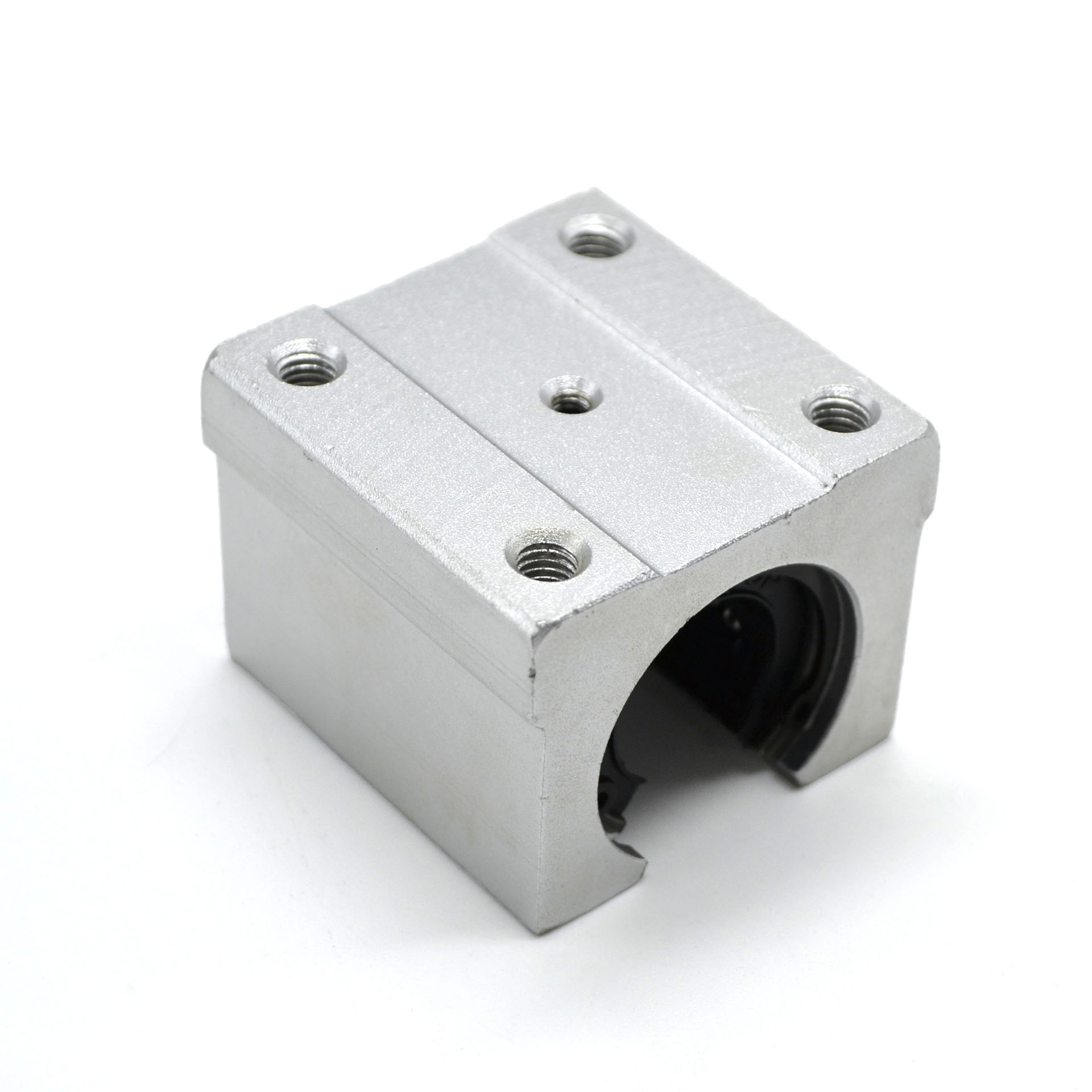

Монтажные отверстия каретки SBR

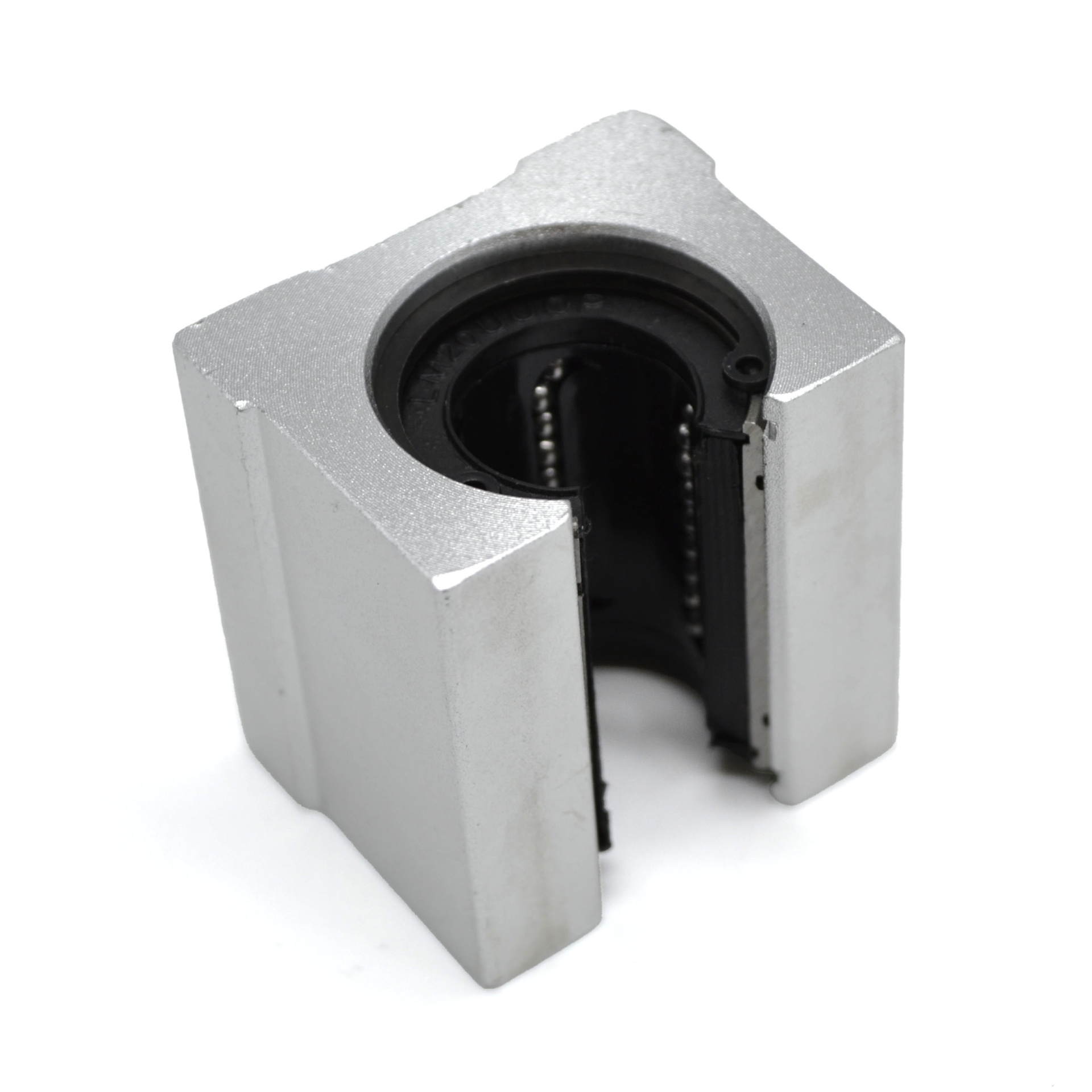

Каретка для рельсовой направляющей SBR

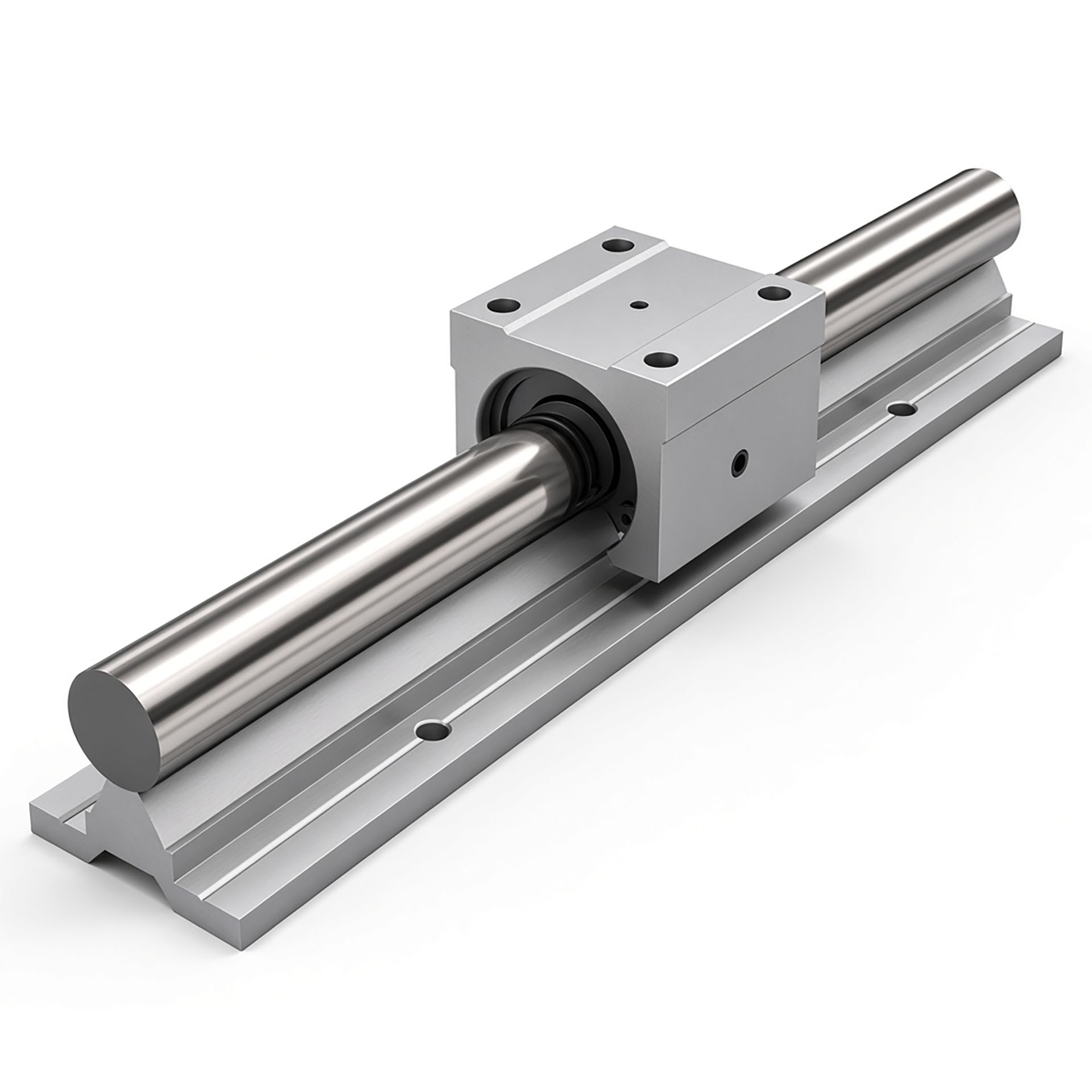

Пример установки каретки для цилиндрической направляющей SBR

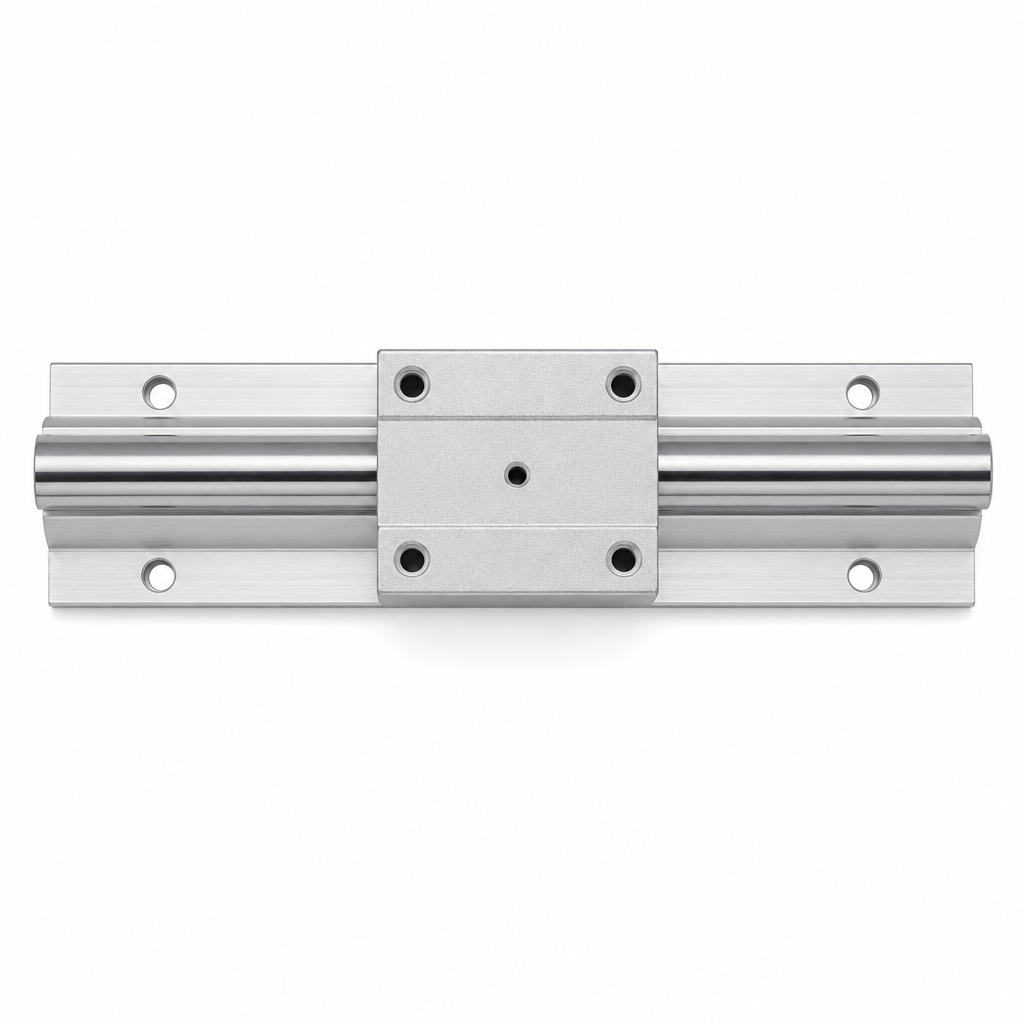

Каретка линейного перемещения для рельсовой направляющей SBR
2 490.00 руб. от 1 шт
от 2 шт 2 440.20 ₽ −2%
от 4 шт 2 390.40 ₽ −4%
от 10 шт 2 340.60 ₽ −6%
от 20 шт 2 290.80 ₽ −8%
от 30 шт 2 241.00 ₽ −10%
от 50 шт 2 191.20 ₽ −12%
Наличие SBR40UU | Каретка для SBR D40 мм
На складе 0 шт
В пути 80 шт
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
SBR40UU | Каретка для SBR D40 мм (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
SBR40UU | Каретка для SBR D40 мм (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
SBR40UU | Каретка для SBR D40 мм (Чертеж).PDF

Описание

Каретка SBR40UU – опорный модуль для цилиндрических рельсов с валом 40 мм на алюминиевой опоре. Конструктивно представляет собой корпус из алюминиевого сплава, в котором установлена открытая шариковая втулка: нижняя часть не закрыта, каретка охватывает вал и проходит над опорной шиной рельса, сохраняя контакт с направляющей на всём ходе. Шарики рециркулируют по независимым дорожкам – трение ниже, ход ровнее, чем у втулок скольжения, даже под тяжёлой портальной платформой. Двусторонние уплотнения UU защищают подшипник от пыли, стружки и абразивной пыли. На верхней плоскости – четыре резьбовых монтажных отверстия M10.

Характеристики

Артикул:
 SBR40UU
Материал:
 Алюминий
Вес, кг:
 1.33
Статическая грузоподъемность, Н:
 4020
Динамическая грузоподъемность, Н:
 2160
