SBR40LUU | Каретка удлиненная для SBR D40 мм

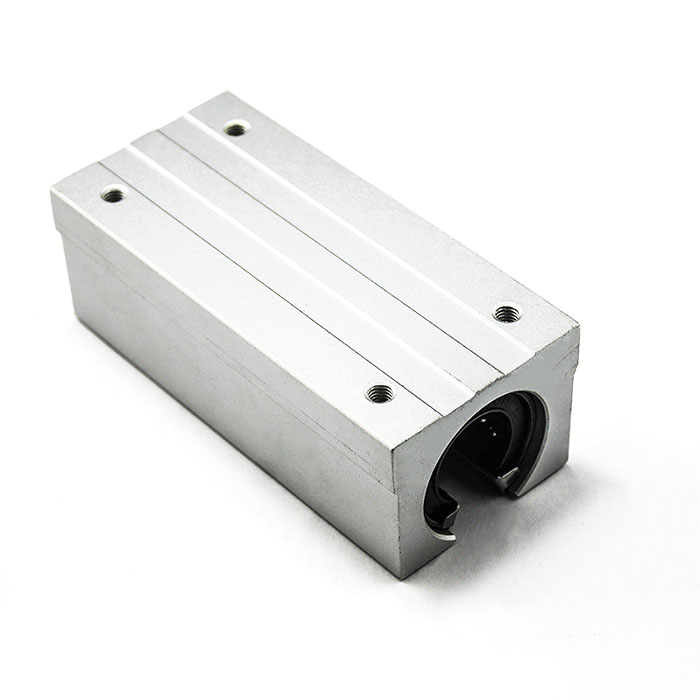

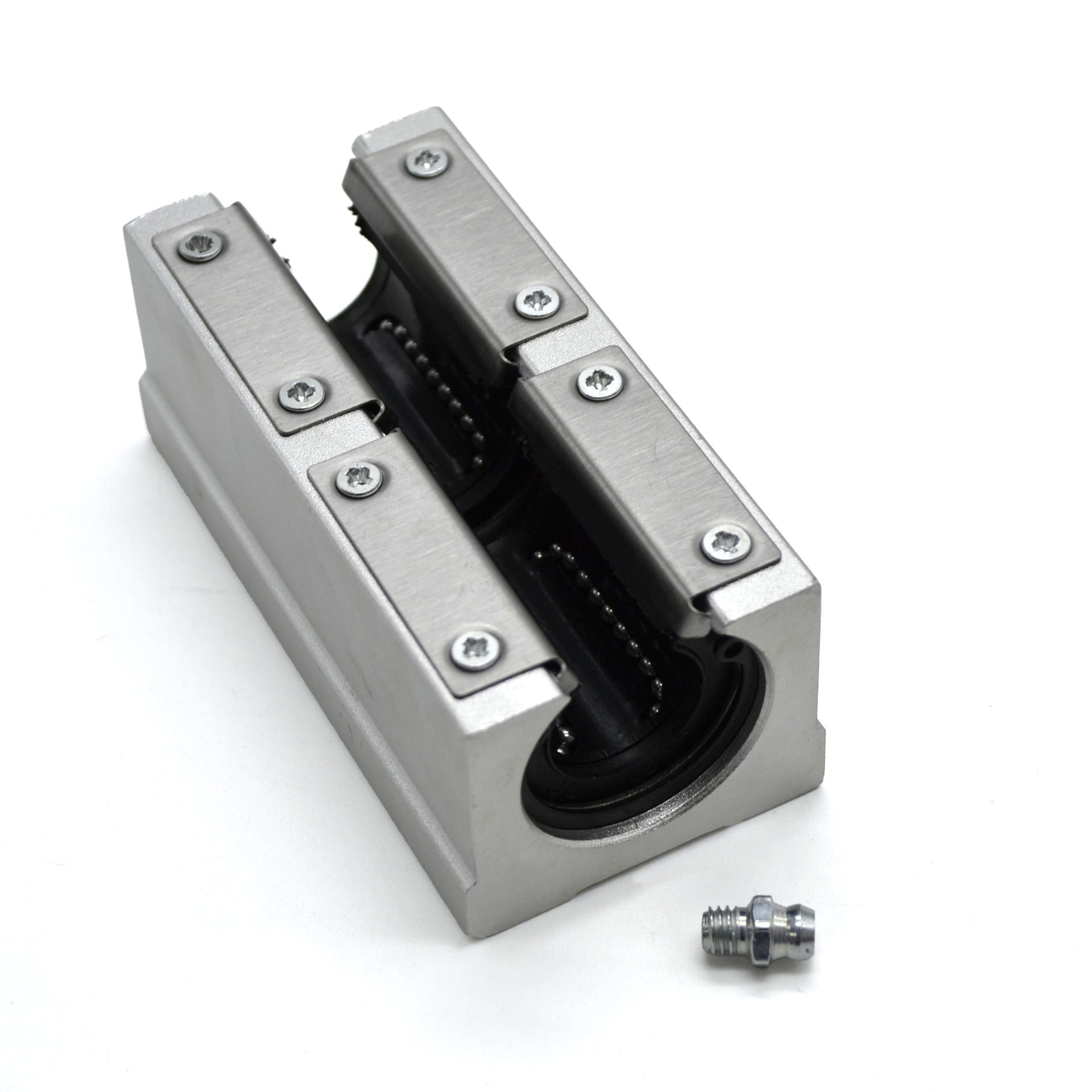

Каретка SBR удлиненная

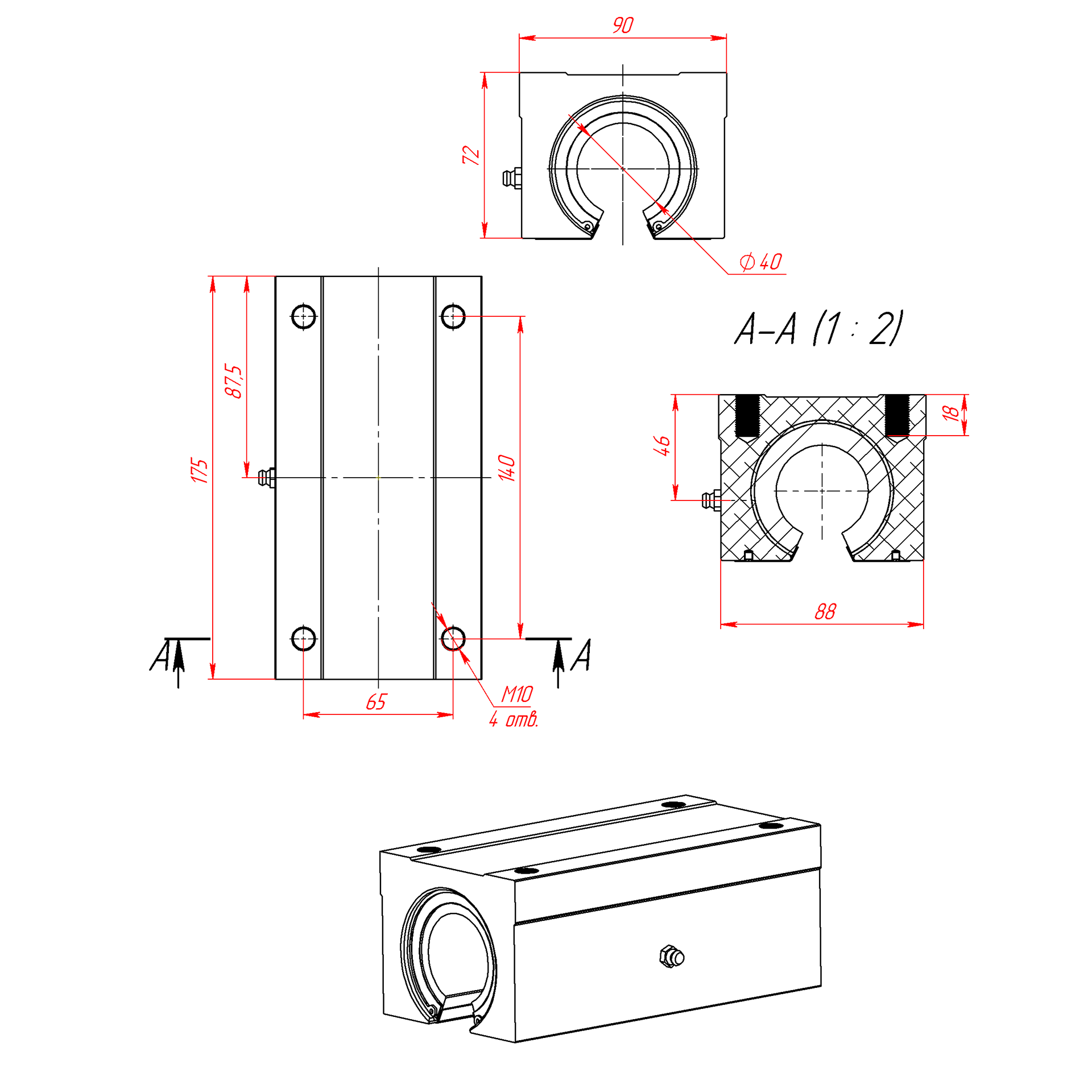

Чертеж каретки удлиненной для SBR D40

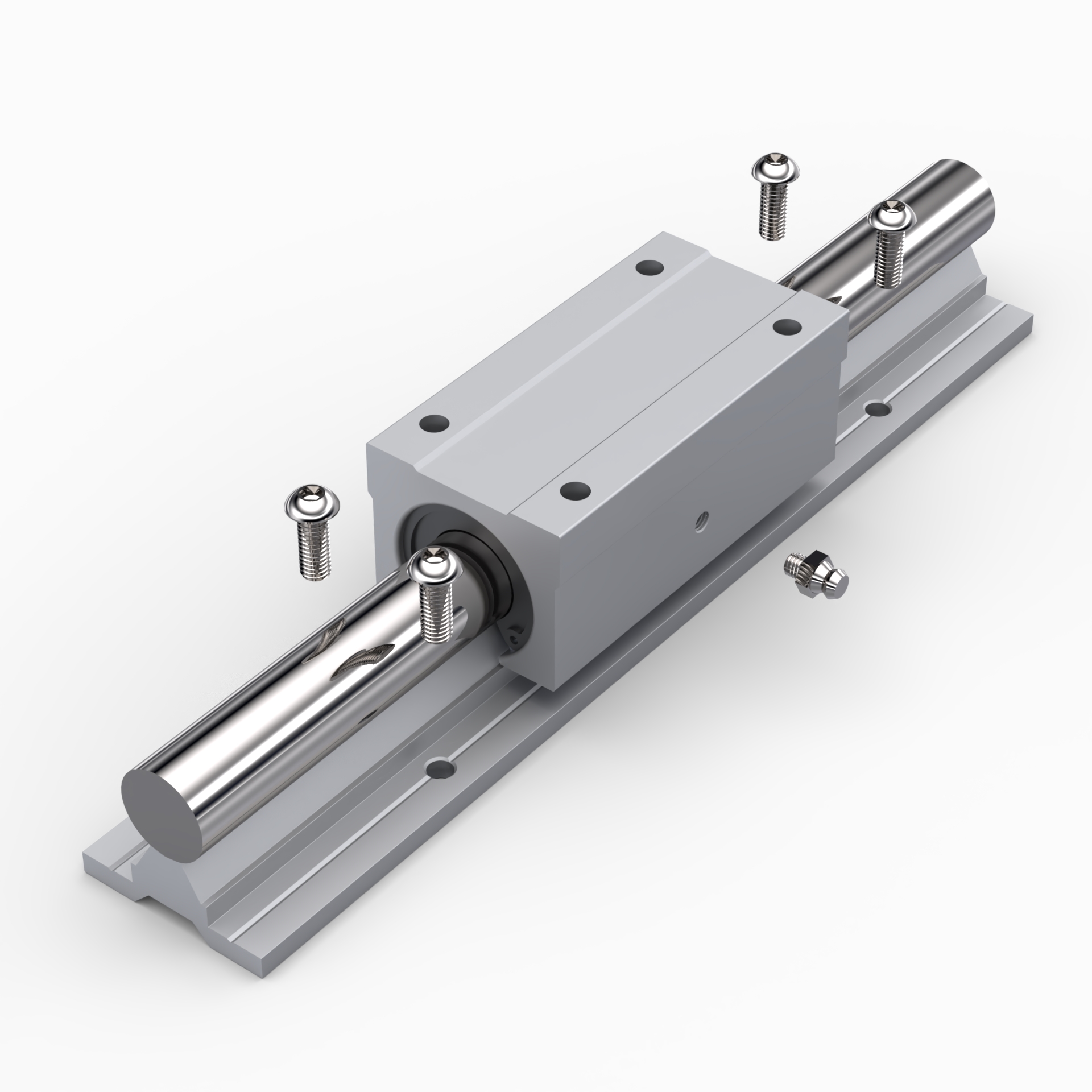

Схема крепления удлиненный каретки типа LUU

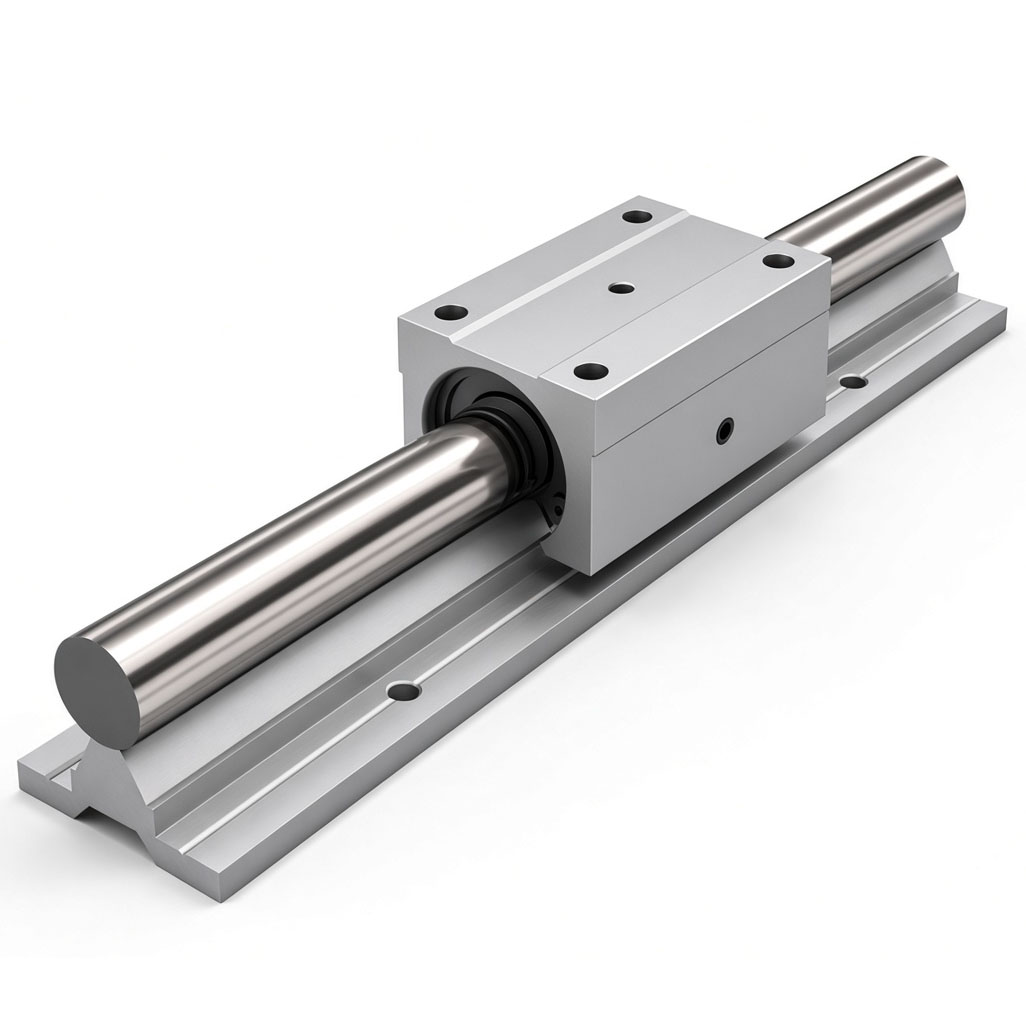

Удлинённый опорный модуль для цилиндрических рельсов SBR

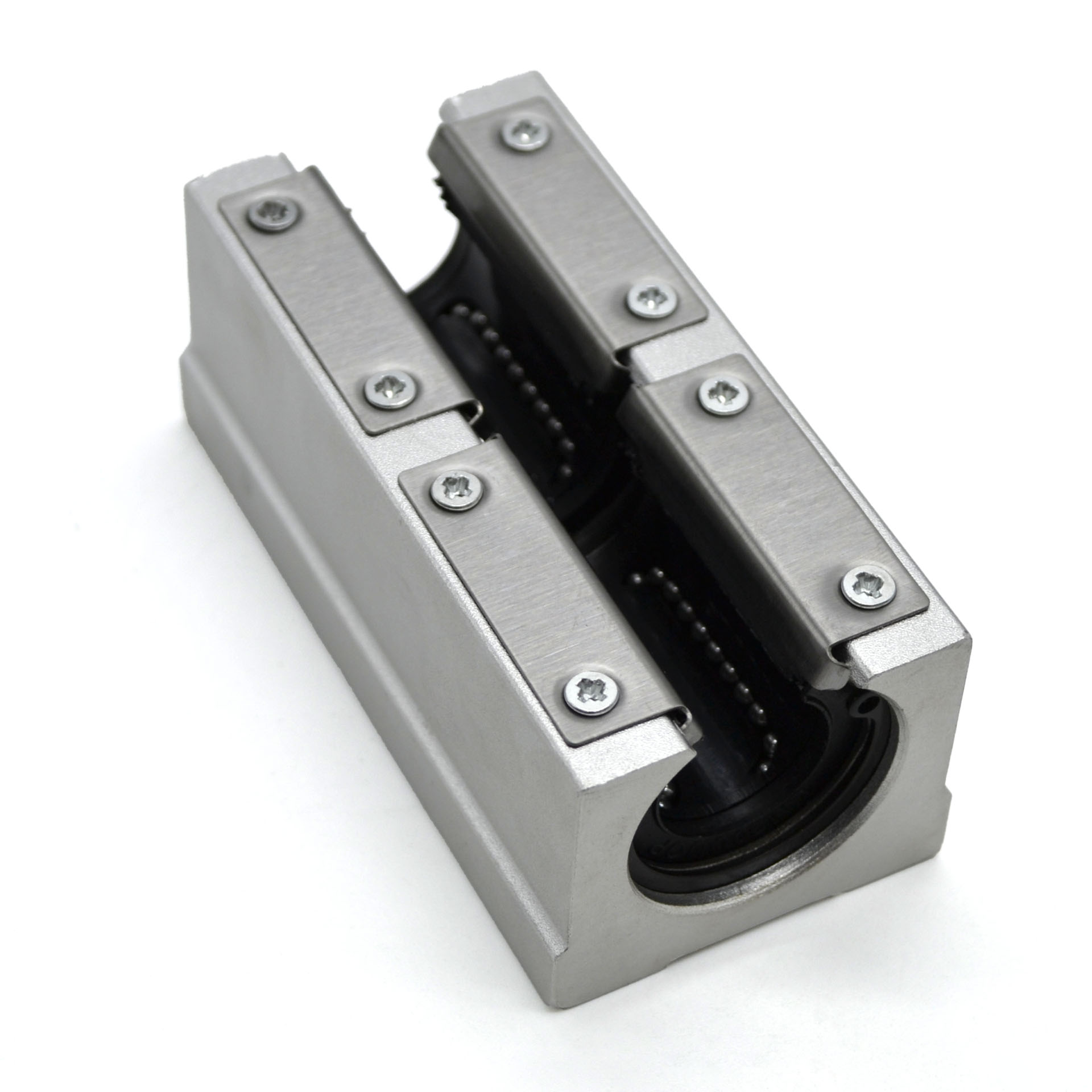

Удлиненная каретка для цилиндрической направляющей SBR

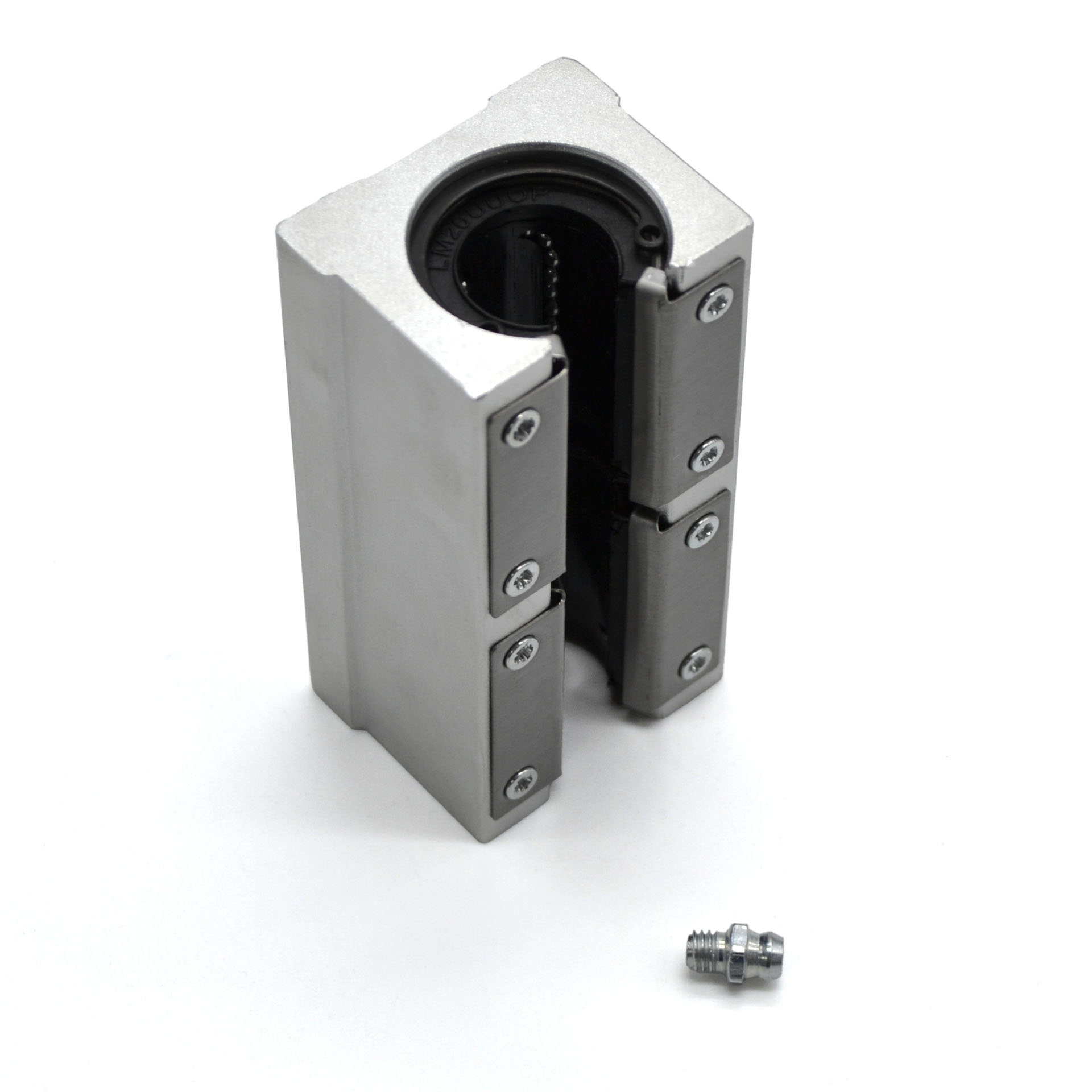

Комплект удлиненной каретки для цилиндрической направляющей SBR
Удлинённый опорный модуль для цилиндрических рельсов SBR

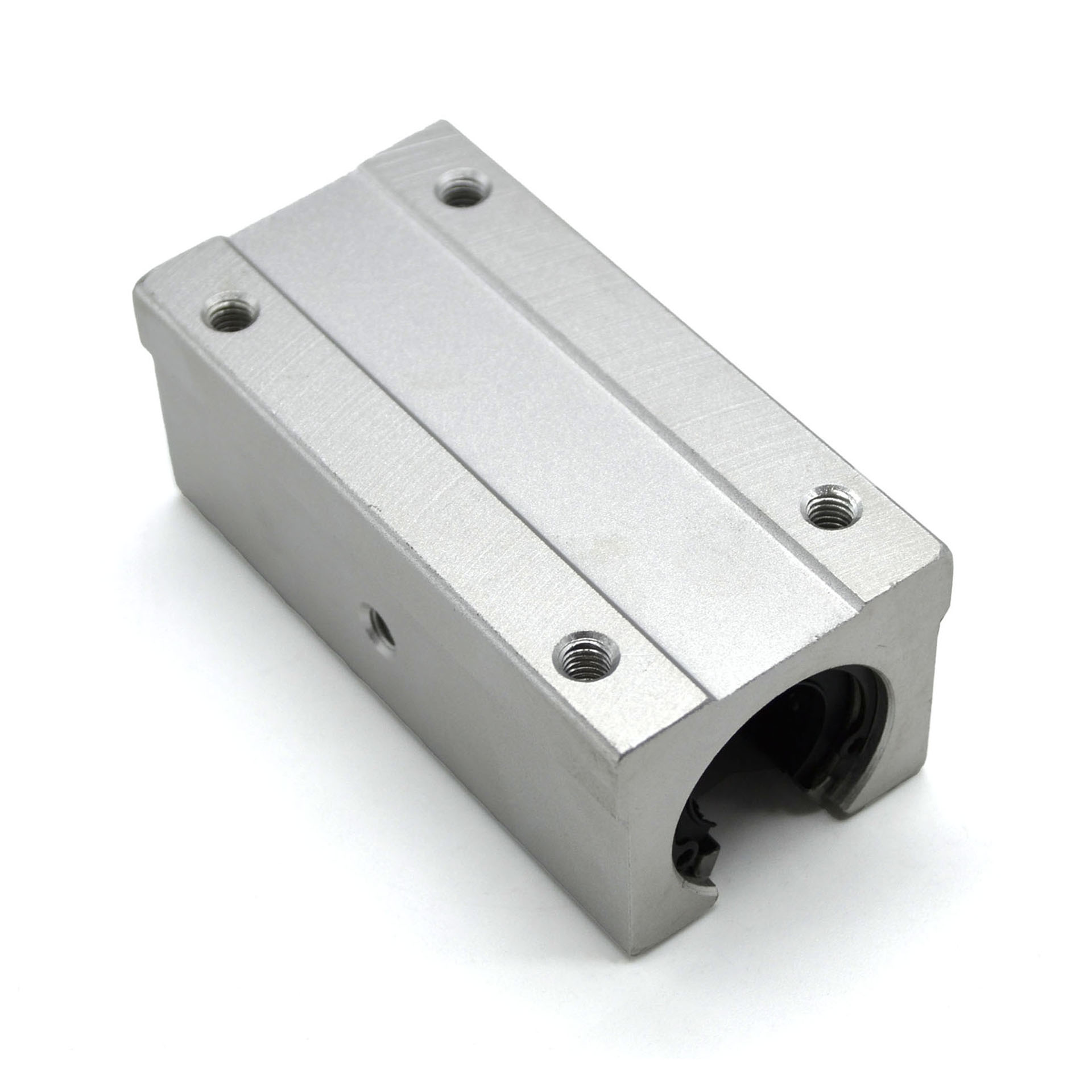

Удлиненная каретка SBRLUU
5 190.00 руб. от 1 шт
от 2 шт 5 086.20 ₽ −2%
от 3 шт 4 982.40 ₽ −4%
от 5 шт 4 878.60 ₽ −6%
от 10 шт 4 774.80 ₽ −8%
от 15 шт 4 671.00 ₽ −10%
от 25 шт 4 567.20 ₽ −12%
Наличие SBR40LUU | Каретка удлиненная для SBR D40 мм
На складе 0 шт
В пути 40 шт
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
SBR40LUU | Каретка удлиненная для SBR D40 мм (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
SBR40LUU | Каретка удлиненная для SBR D40 мм (3D-модель).ZIP
Файл · PDF
PDFСкачать
SBR40LUU | Каретка удлиненная для SBR D40 мм.PDF

Описание

SBR40LUU – удлинённый линейный блок для рельса Ø40 мм (SBR40, TBR40, SBS40). Если короткая SBR40UU (~90 мм) опирается на одну втулку LM40UU-OP, то LUU-исполнение почти удваивает длину корпуса (~175 мм) и ставит две втулки на общей платформе. Нагрузка распределяется на больший участок вала, крепление платформы жёстче, устойчивость к опрокидывающему моменту – выше. Как и вся серия LUU, блок открытый снизу: работает только на опорном рельсе, где вал лежит на алюминиевой шине. Сверху – четыре гнезда M10 с шагом ~140 мм (у SBR40UU – ~65 мм). Шариковая рециркуляция, торцевые уплотнения UU, винты поджима – стандарт серии.

Характеристики

Артикул:
 SBR40LUU
Материал:
 Алюминий
Вес, кг:
 2.66
Статическая грузоподъемность, Н:
 8040
Динамическая грузоподъемность, Н:
 4320
