SBR30UU | Каретка для SBR D30 мм

Каретка для цилиндрического рельса 30 мм SBR30UU

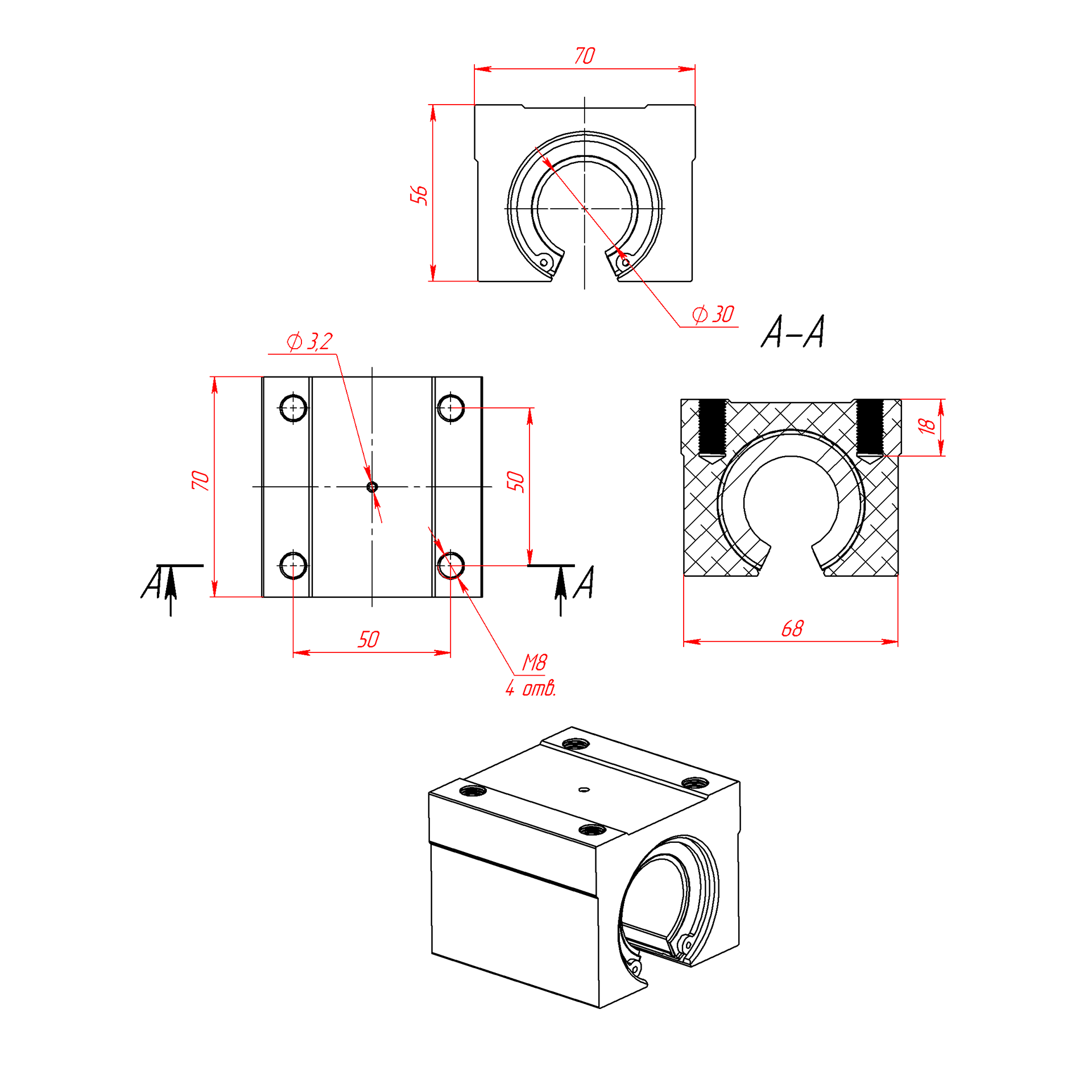

Чертеж каретки для SBR D30

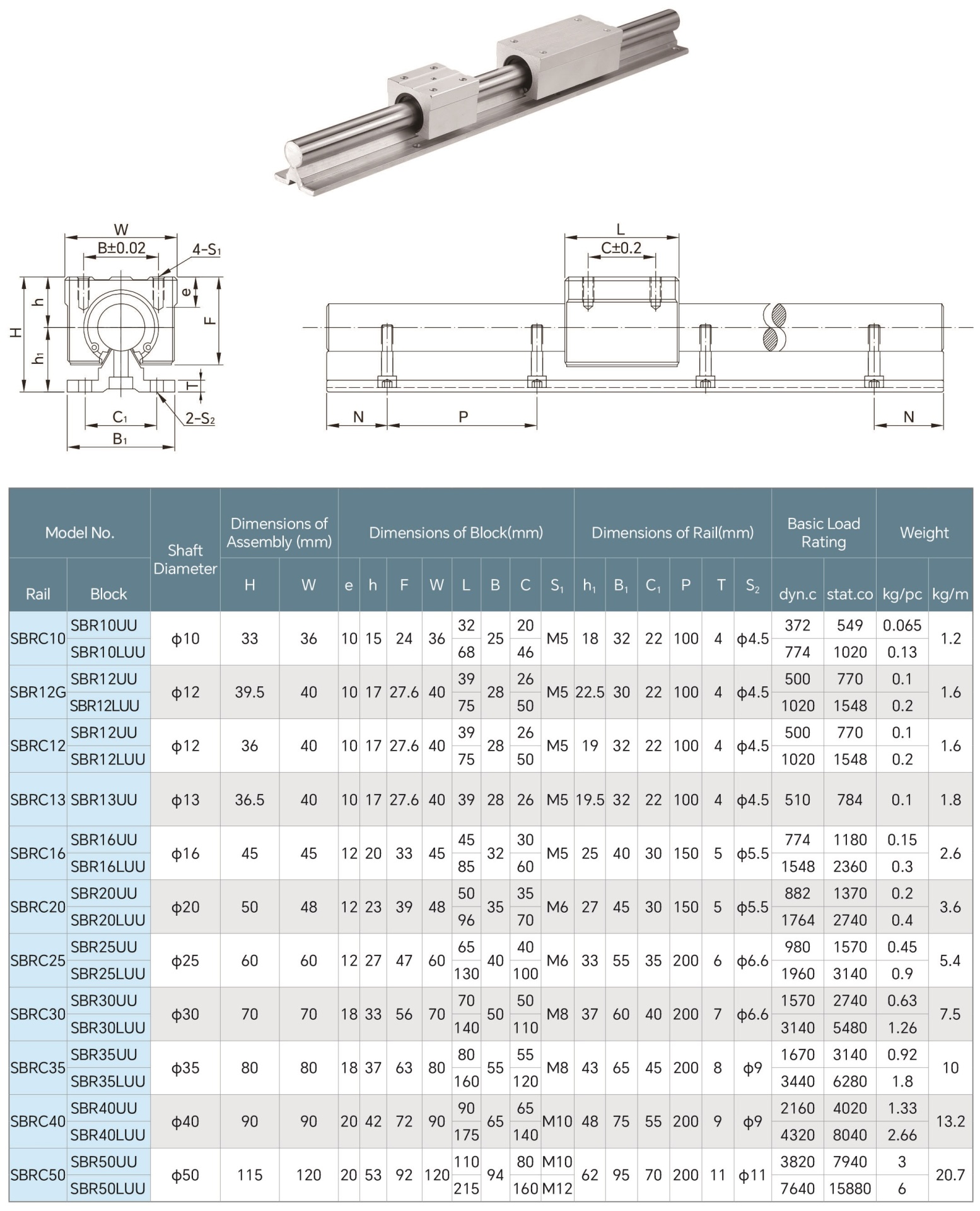

Чертёж кареток для SBR

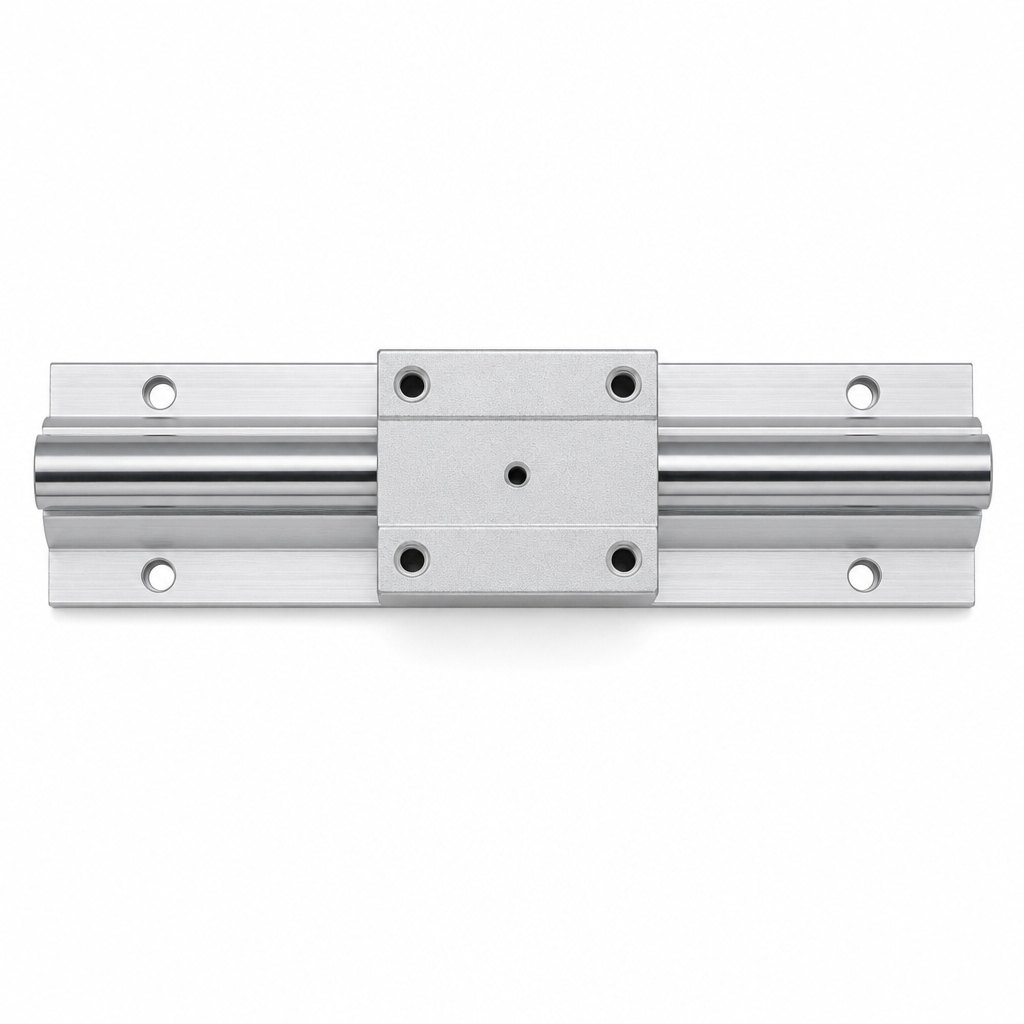

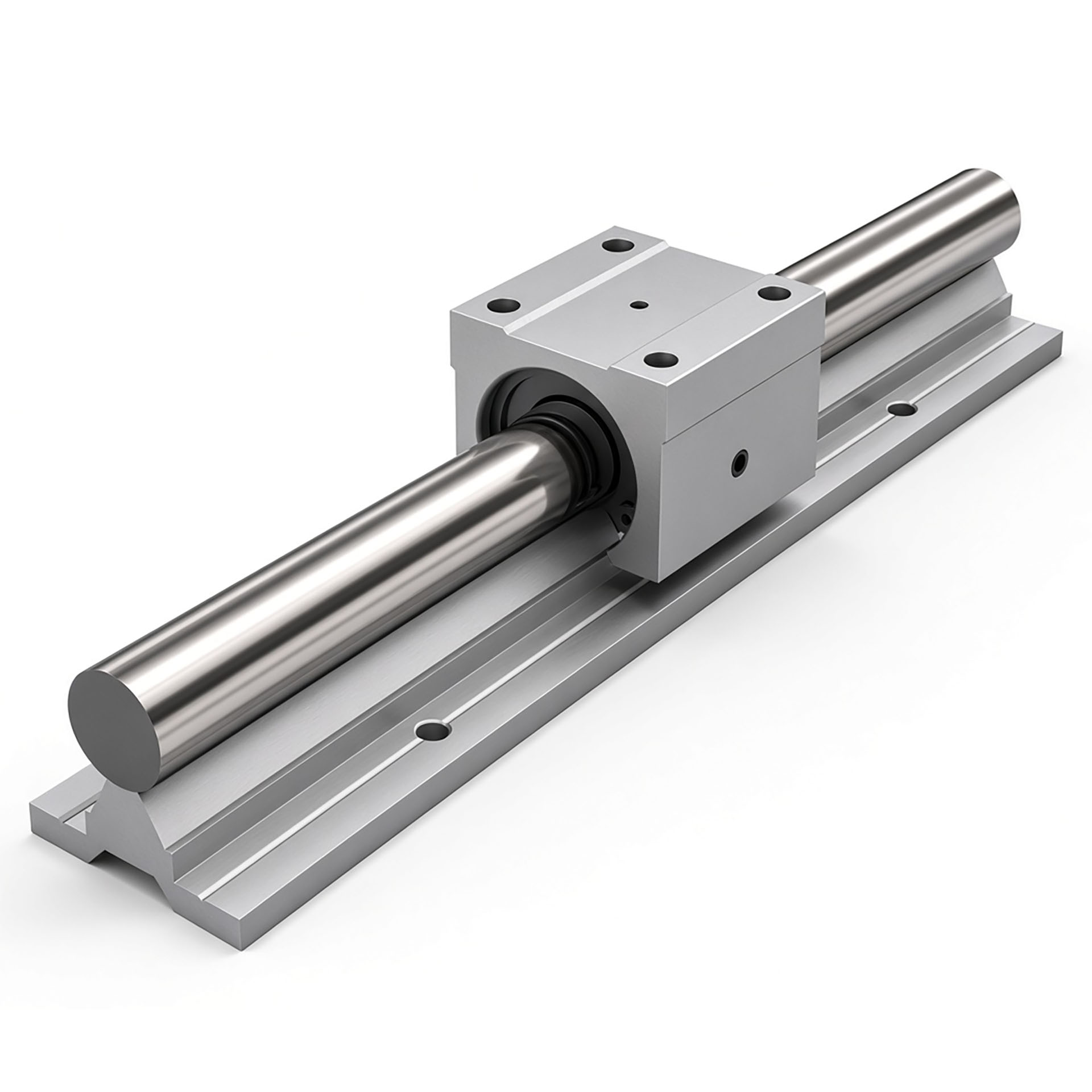

Пример установки каретки для цилиндрической направляющей SBR

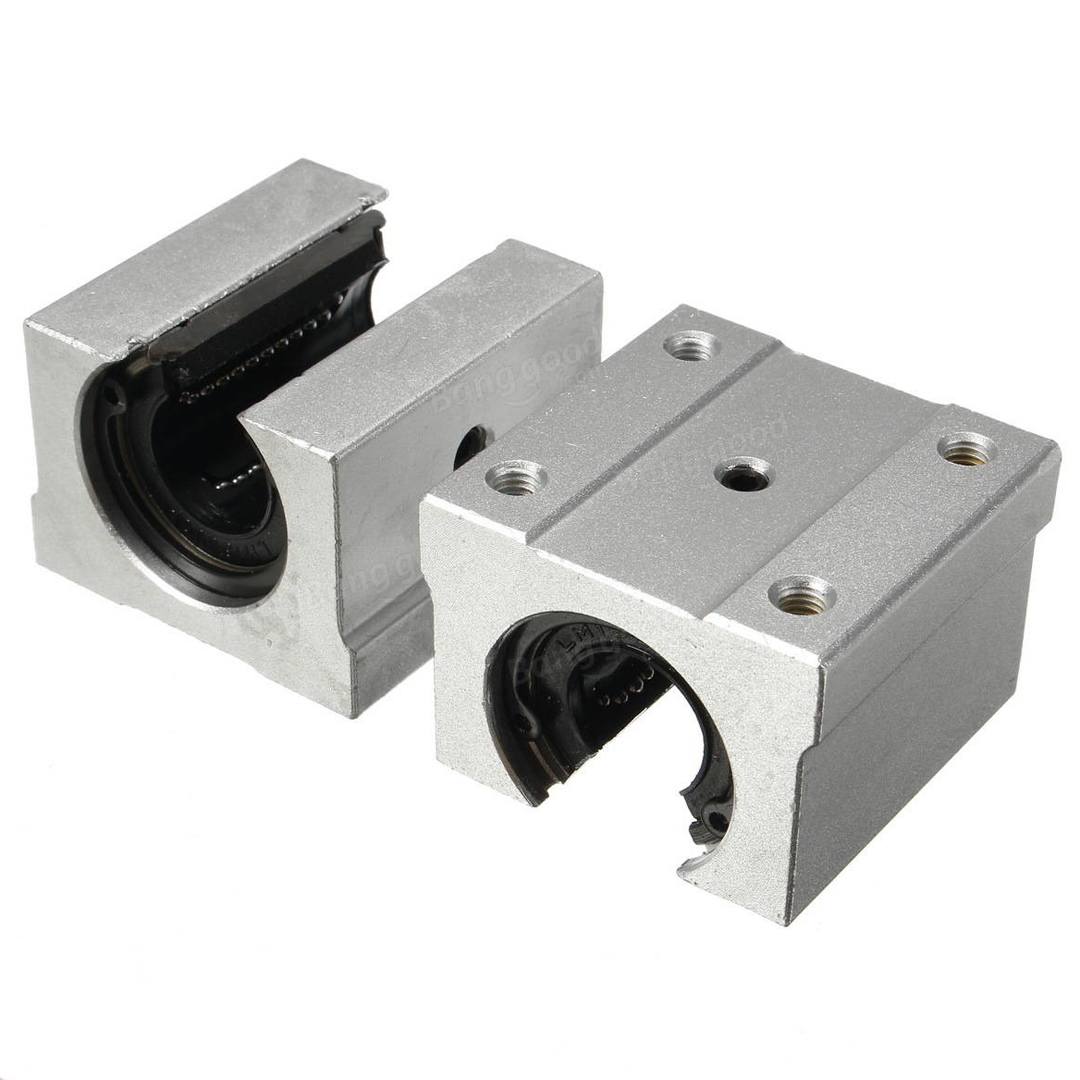

Каретка линейного перемещения для рельсовой направляющей SBR

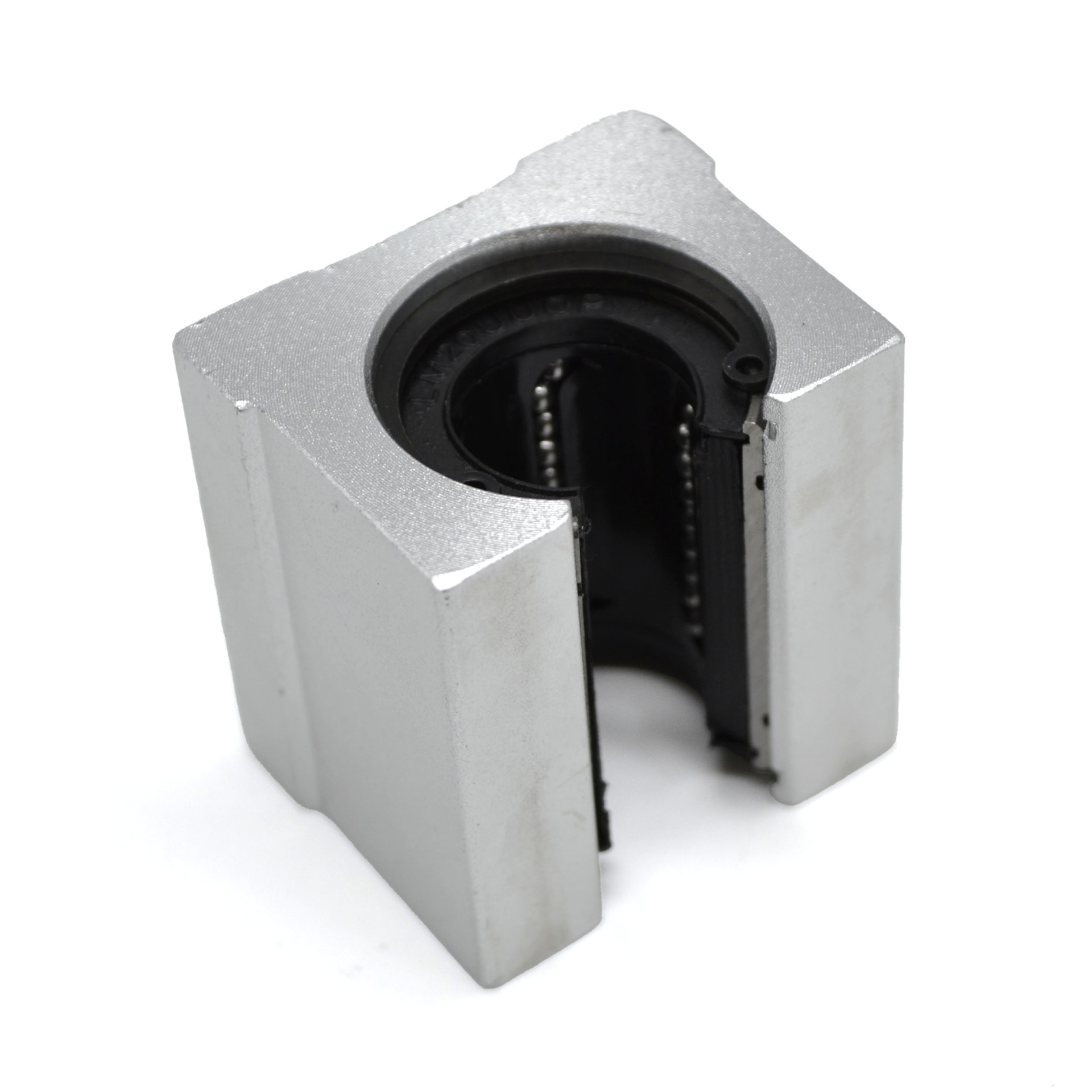

Каретка для рельсовой направляющей SBR

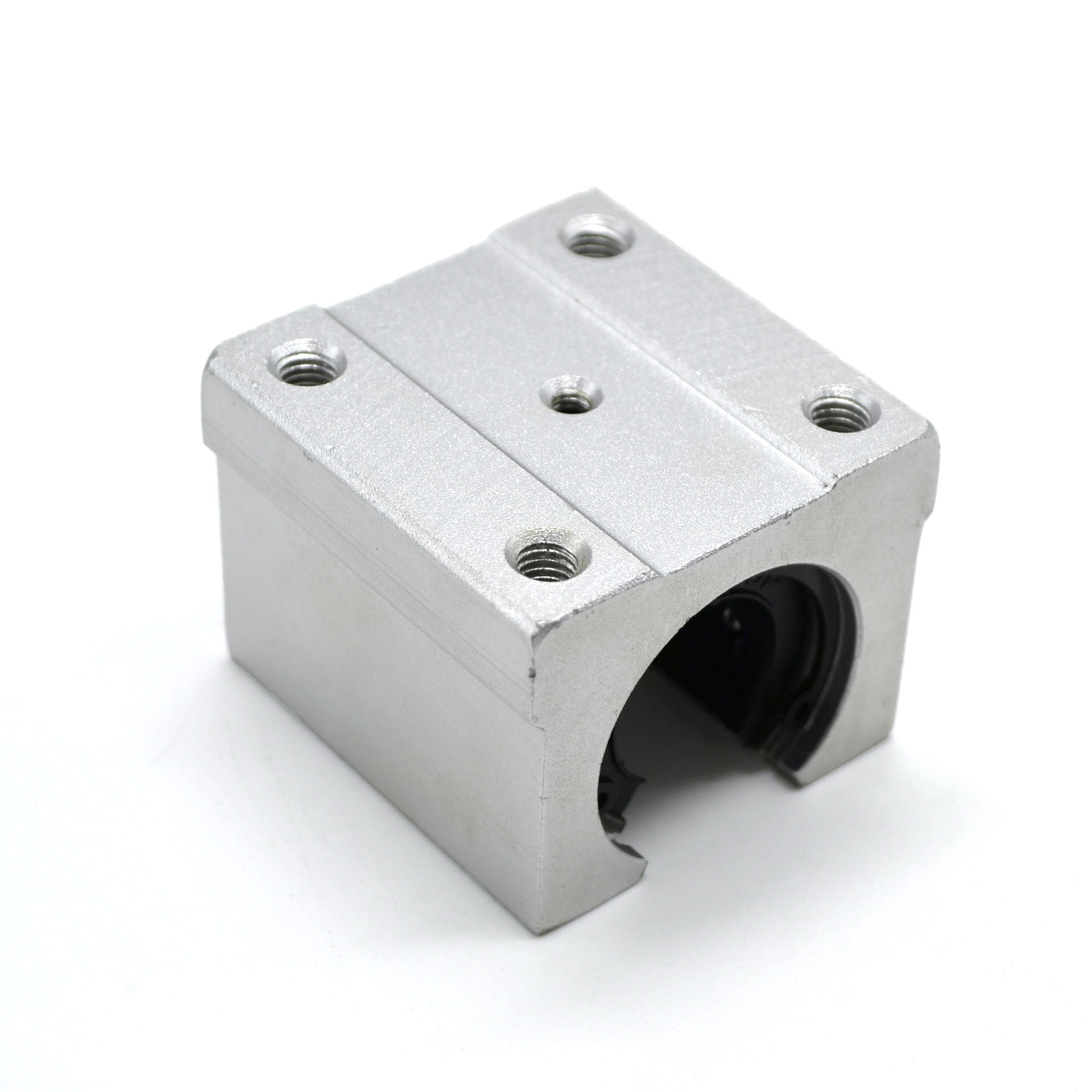

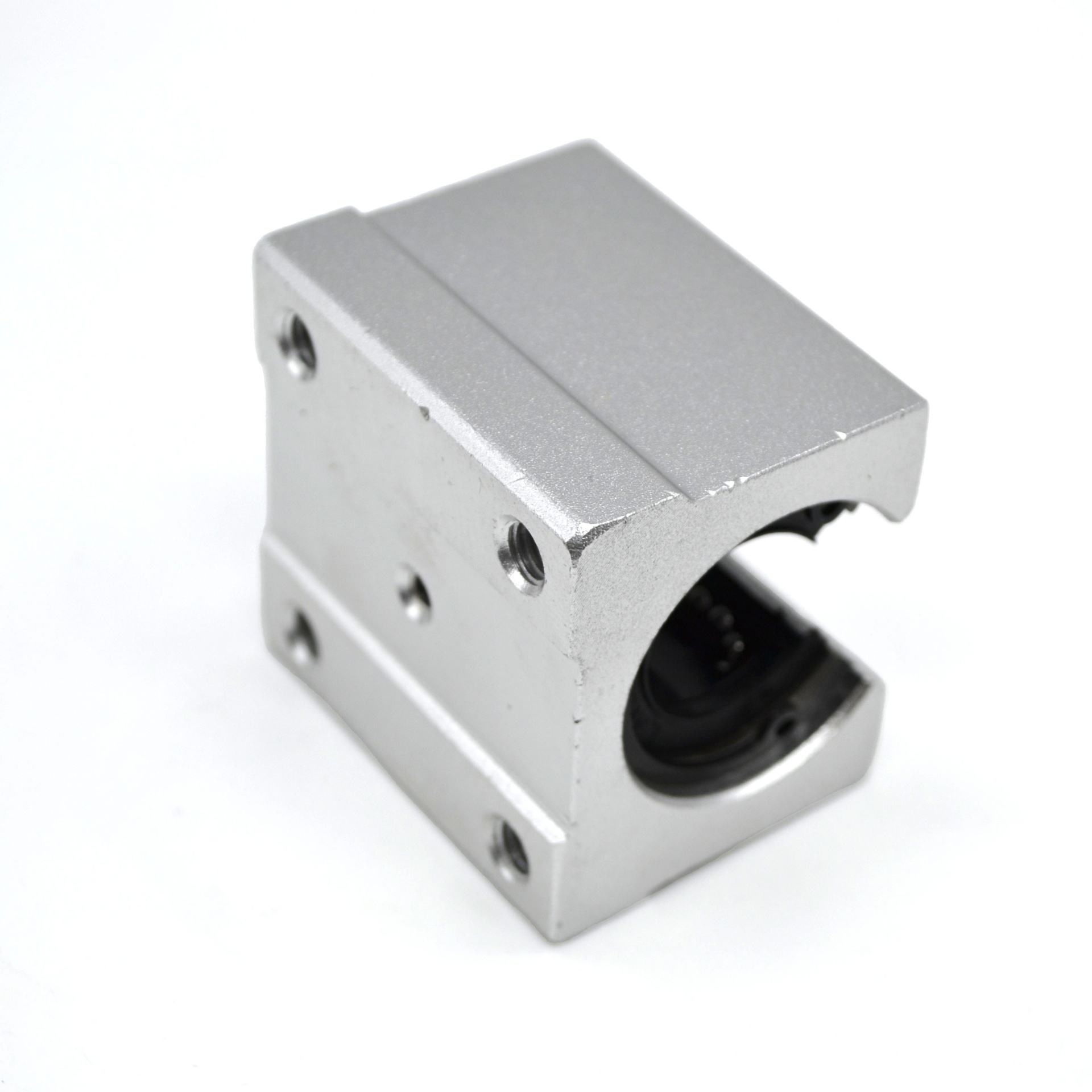

Монтажные отверстия каретки SBR

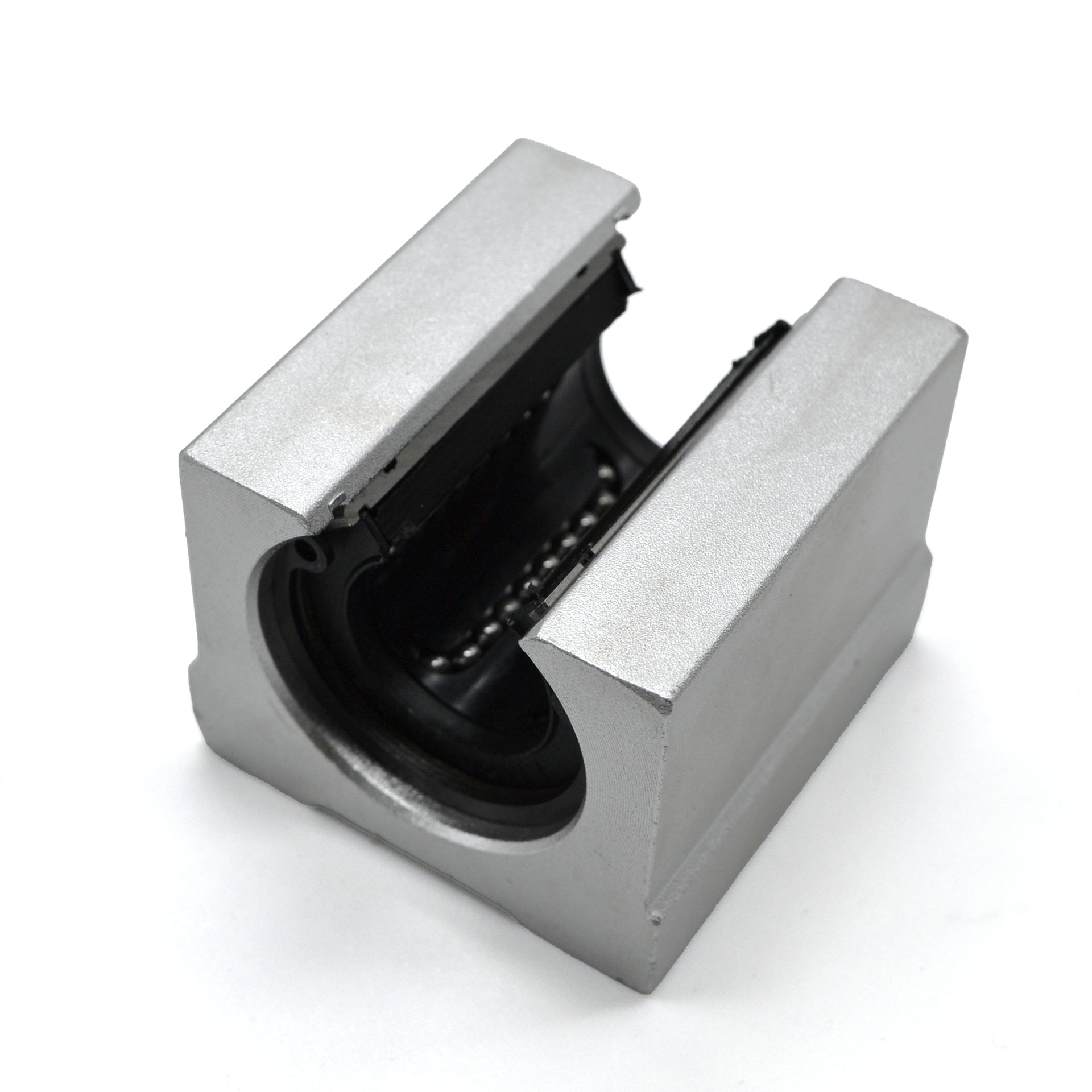

Линейный подшипник в алюминиевом корпусе для направляющей SBR
1 250.00 руб. от 1 шт
от 2 шт 1 225.00 ₽ −2%
от 8 шт 1 200.00 ₽ −4%
от 20 шт 1 175.00 ₽ −6%
от 40 шт 1 150.00 ₽ −8%
от 60 шт 1 125.00 ₽ −10%
от 100 шт 1 100.00 ₽ −12%
Наличие SBR30UU | Каретка для SBR D30 мм
На складе 0 шт
В пути 80 шт
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
SBR30UU | Каретка для SBR D30 мм (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
SBR30UU | Каретка для SBR D30 мм (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
SBR30UU | Каретка для SBR D30 мм (Чертеж).PDF

Описание

Опорный модуль открытого типа для рельса SBR30 (вал диаметром 30 мм). Собран из алюминиевого корпуса и встроенной открытой втулки с уплотнениями UU. Каретка охватывает вал сверху и снизу и одновременно проходит над опорной шиной рельса – поэтому работает только на поддерживаемых направляющих, не на безопорном стержне.
Крепление к платформе осуществляется винтами М8

Характеристики

Артикул:
 SBR30UU
Материал:
 Алюминий
Вес, кг:
 0.63
Статическая грузоподъемность, Н:
 2740
Динамическая грузоподъемность, Н:
 1570

Возможные замены или аналоги для арт. SBR30UU:

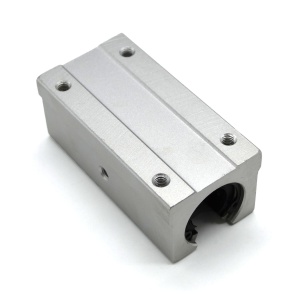

SBR30LUU | Каретка удлиненная для SBR D30 мм
