SBR30LUU | Каретка удлиненная для SBR D30 мм

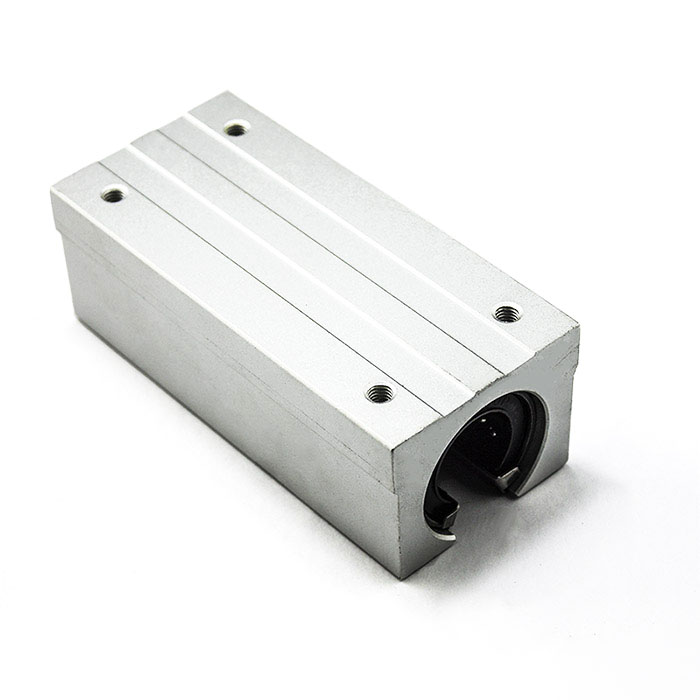

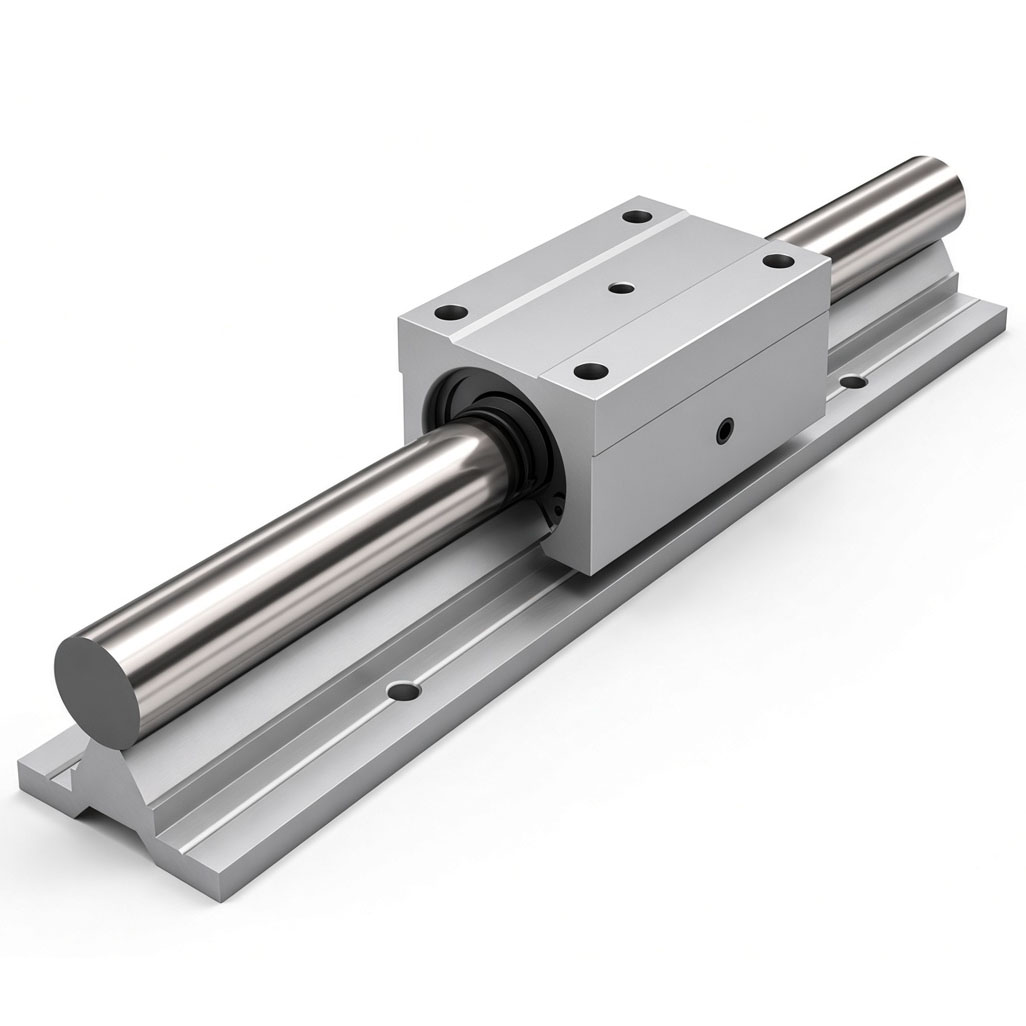

Каретка SBR удлиненная

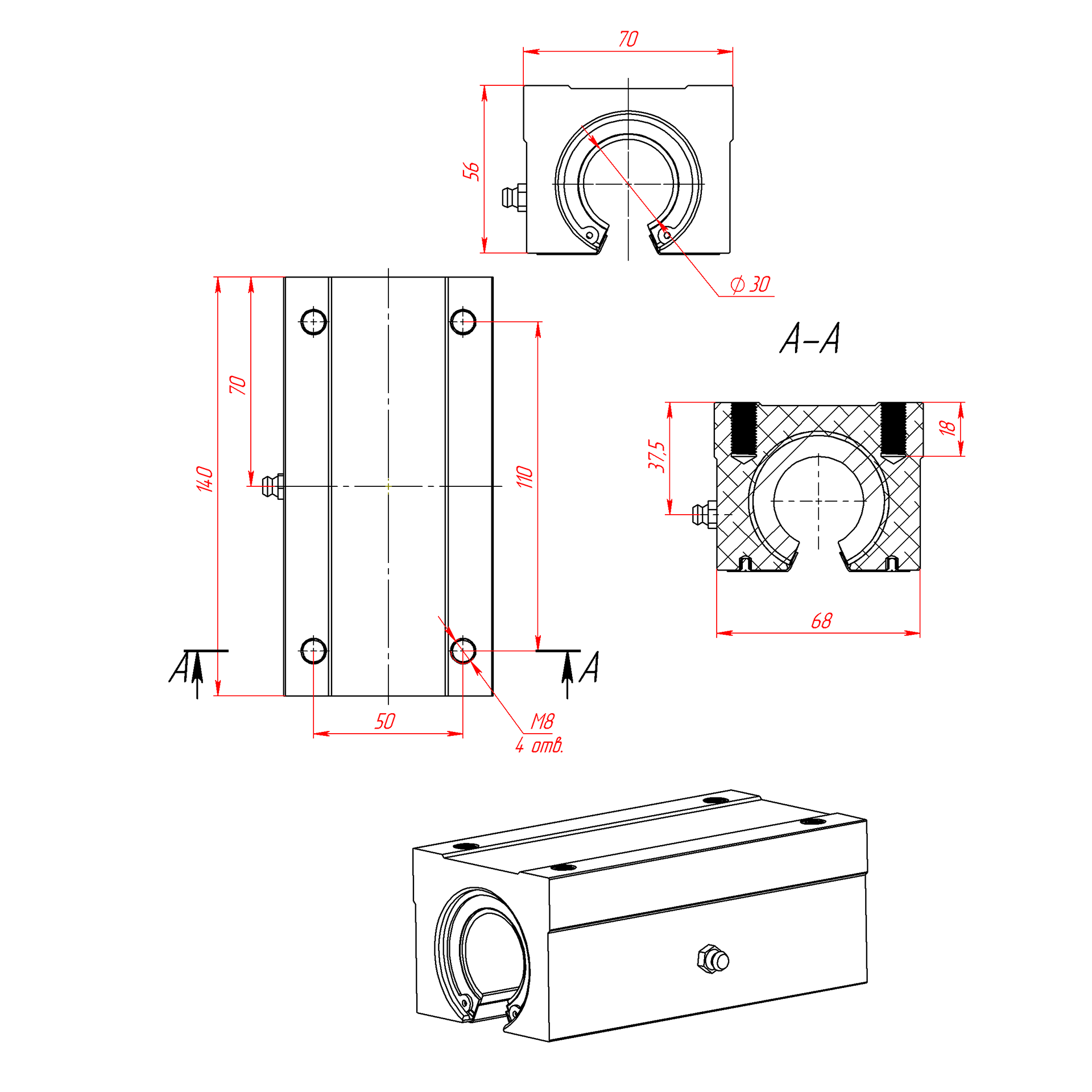

Чертеж удлиненной каретки для SBR D30

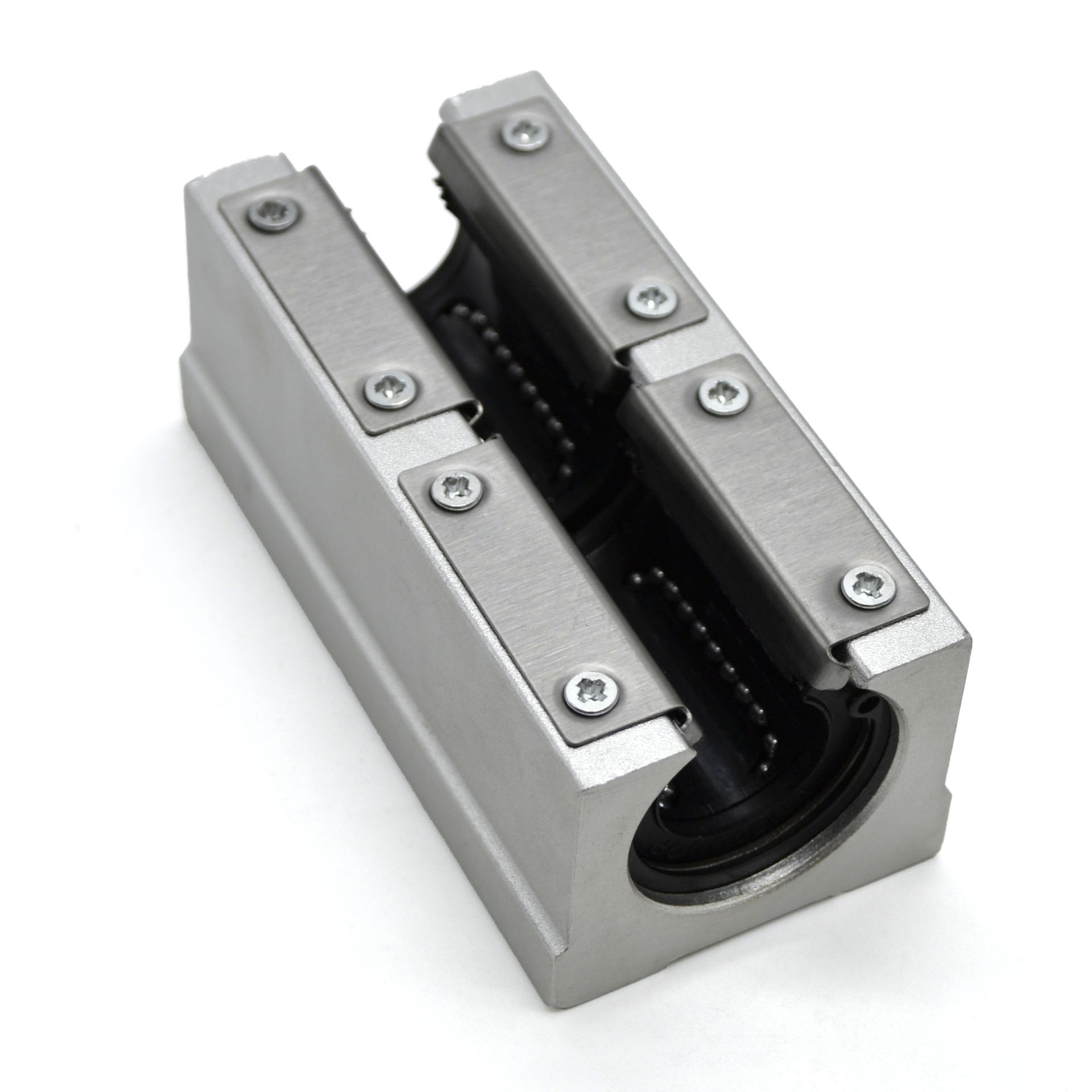

Удлиненный линейный блок для цилиндричеких направляющих SBR

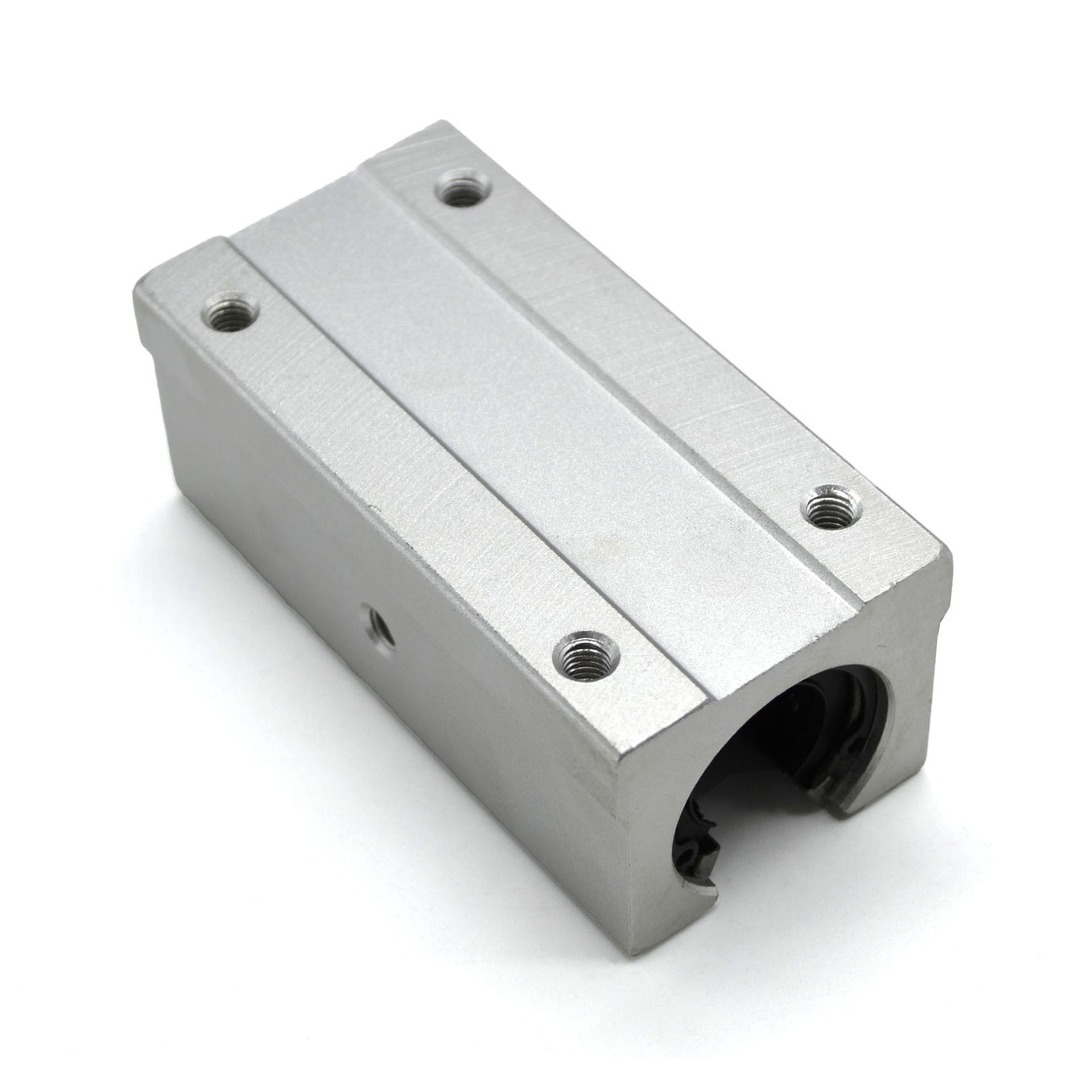

Удлиненная каретка для цилиндрической направляющей SBR

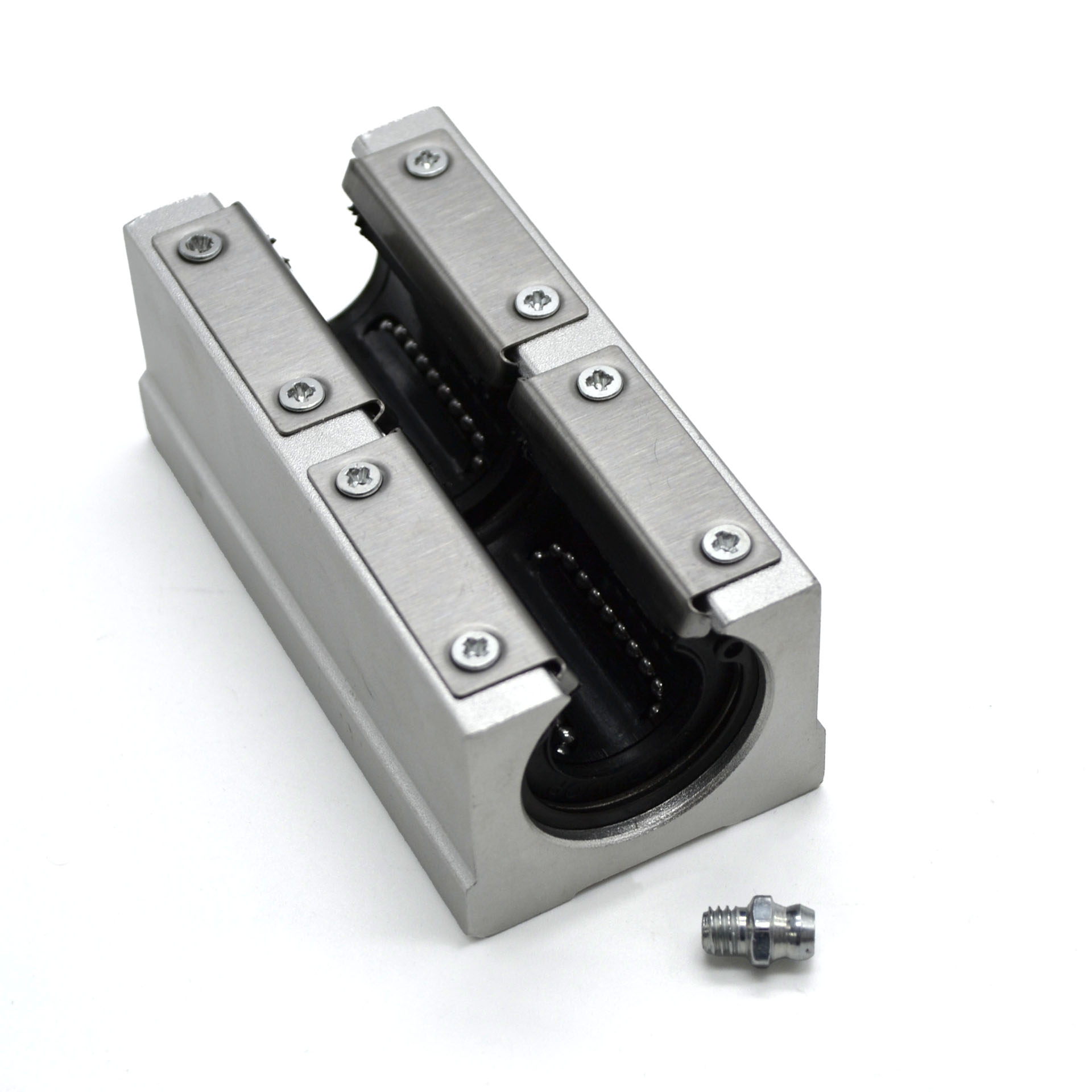

Комплект удлиненной каретки для цилиндрической направляющей SBR

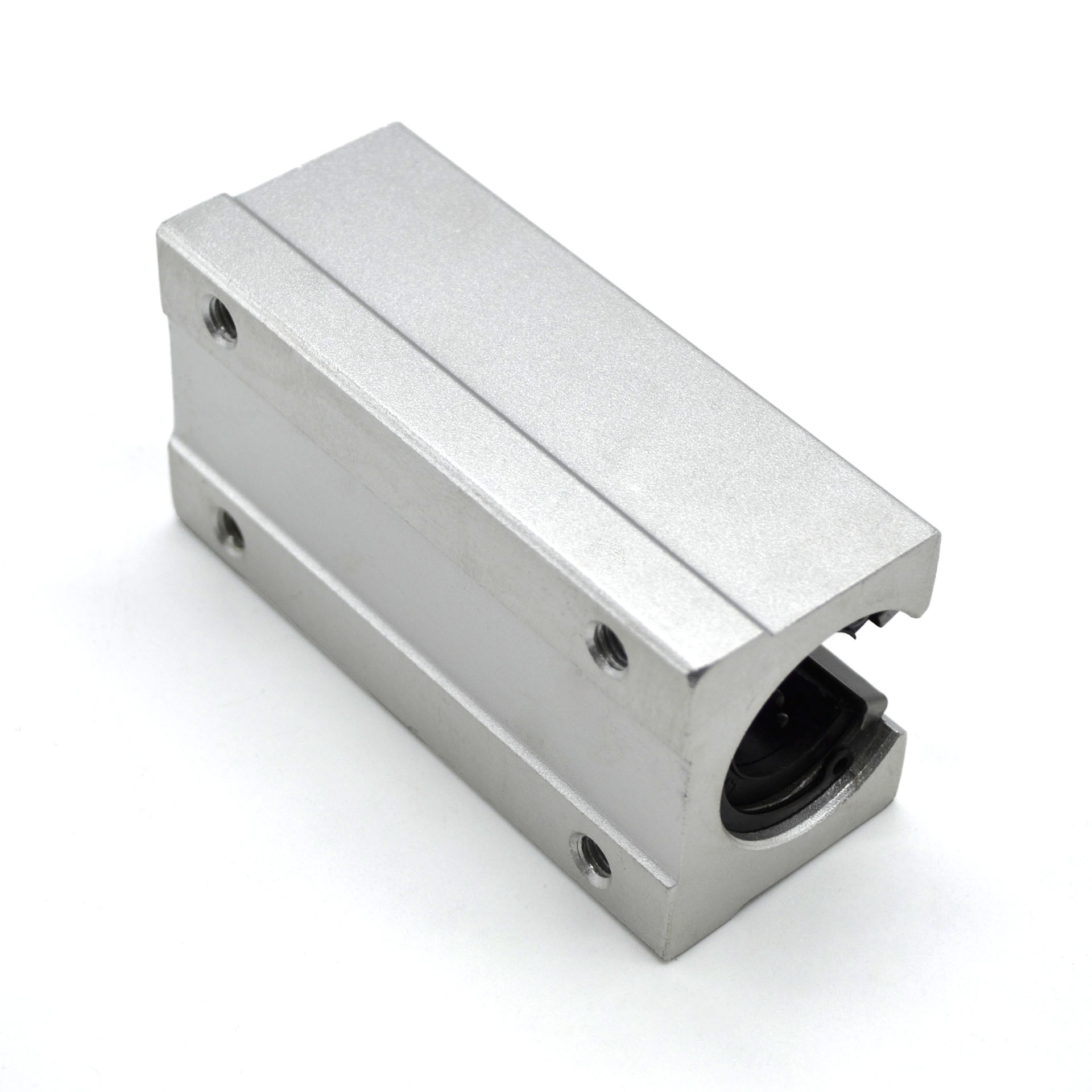

Удлинённый опорный модуль для цилиндрических рельсов SBR

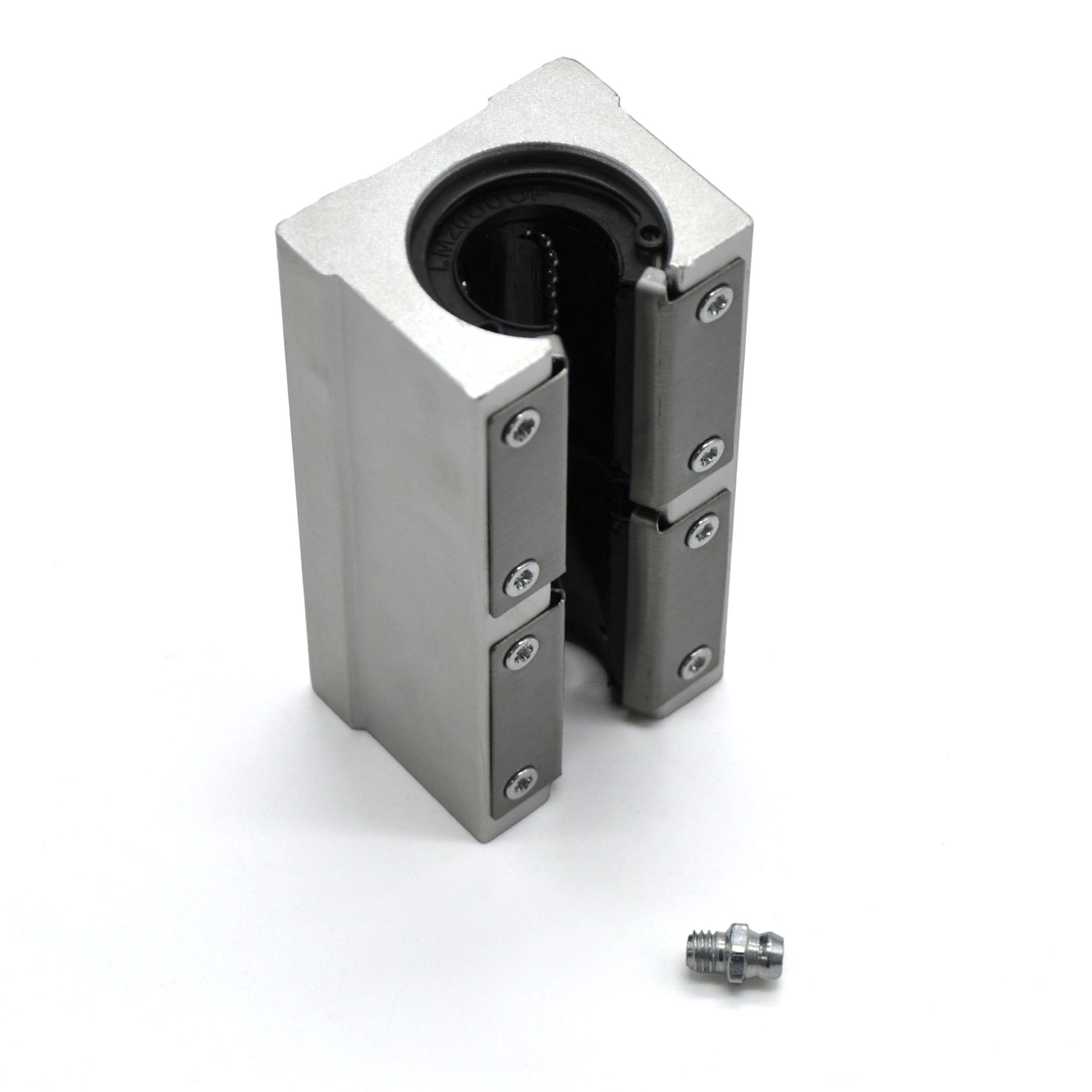

Удлиненная каретка SBRLUU

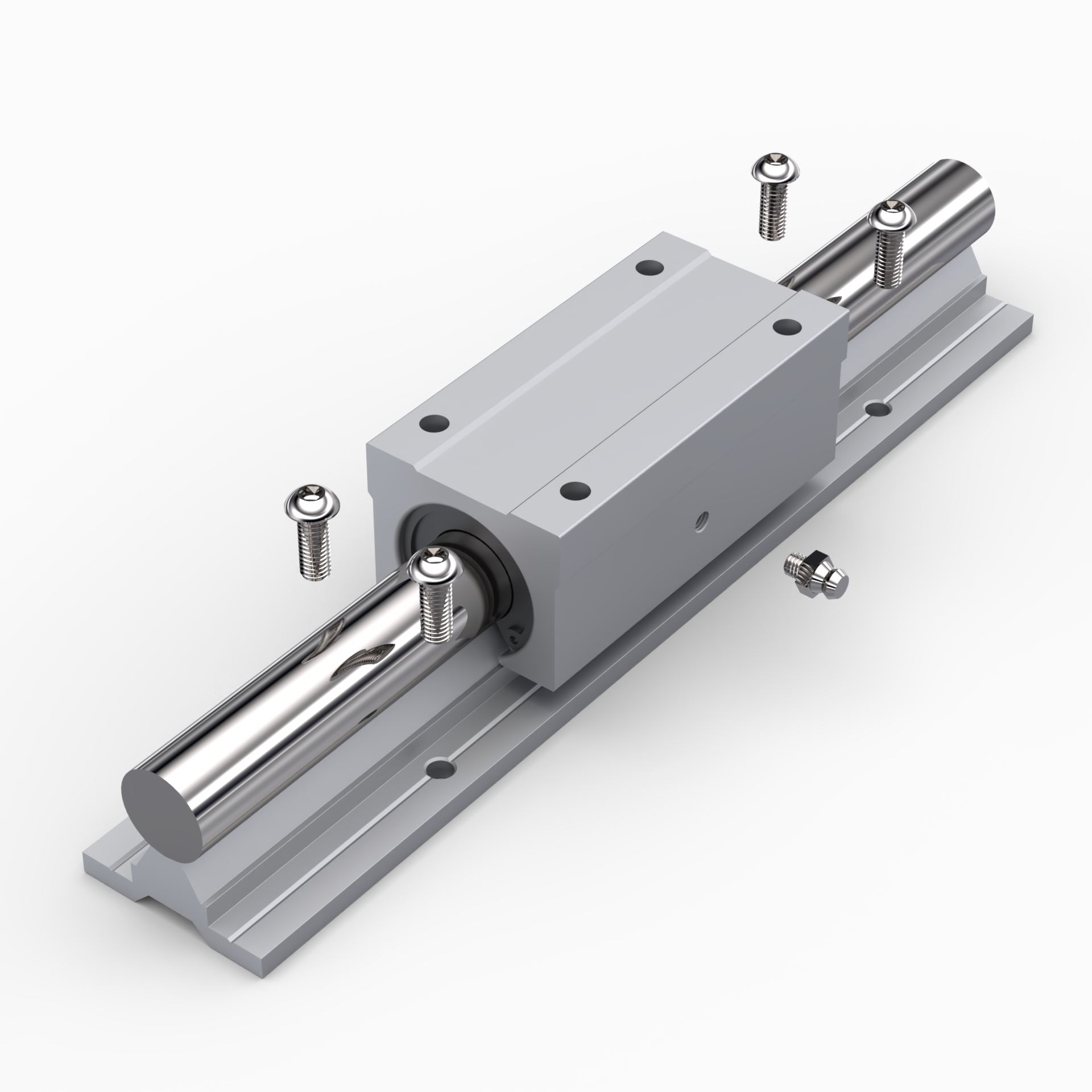

Схема крепления удлиненный каретки типа LUU
2 495.00 руб. от 1 шт
от 2 шт 2 445.10 ₽ −2%
от 4 шт 2 395.20 ₽ −4%
от 10 шт 2 345.30 ₽ −6%
от 20 шт 2 295.40 ₽ −8%
от 30 шт 2 245.50 ₽ −10%
от 50 шт 2 195.60 ₽ −12%
Наличие SBR30LUU | Каретка удлиненная для SBR D30 мм
На складе 0 шт
В пути 40 шт
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
SBR30LUU | Каретка удлиненная для SBR D30 мм (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
SBR30LUU | Каретка удлиненная для SBR D30 мм (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
SBR30LUU | Каретка удлиненная для SBR D30 мм (Чертеж).PDF

Описание

SBR30LUU – увеличенный линейный блок для цилиндрических рельс SBR с диаметром вала 30 мм. Короткая SBR30UU (~70 мм) держит одну втулку LM30UU-OP; в LUU-версии корпус ~140 мм и пара таких втулок – нагрузка ложится на две опоры и более широкую монтажную базу.
Сверху располагаются 4 монтажных отверстия M8. Торцевые UU-уплотнения, рециркуляция шариков, винты поджима – как у базовой модели, но несущая способность другого порядка.

Характеристики

Артикул:
 SBR30LUU
Материал:
 Алюминий
Вес, кг:
 1.26
Статическая грузоподъемность, Н:
 5480
Динамическая грузоподъемность, Н:
 3140
