7969 | Торцевая опорная плита алюминиевая M6-20х20

Торцевая опорная плита алюминиевая M6-20х20

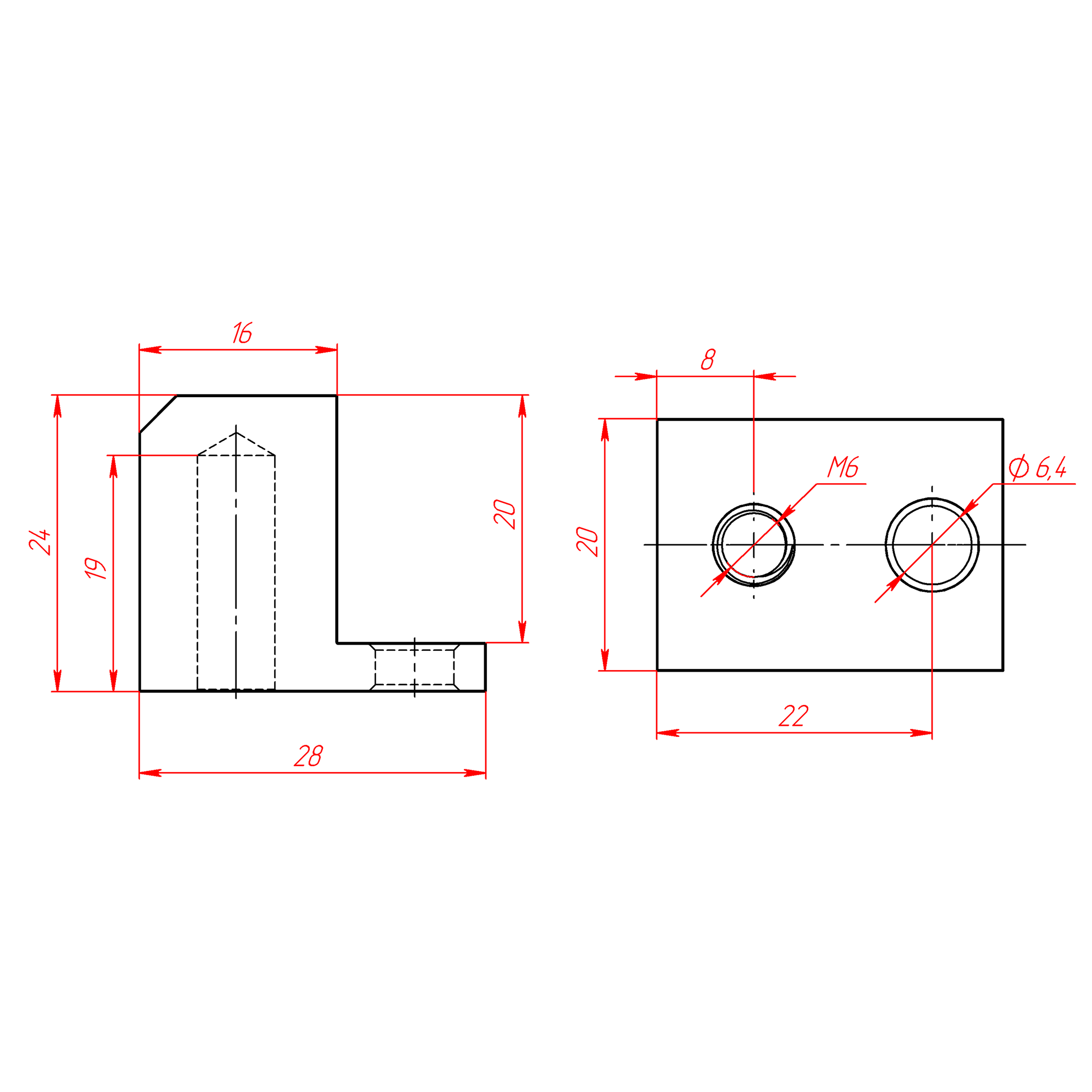

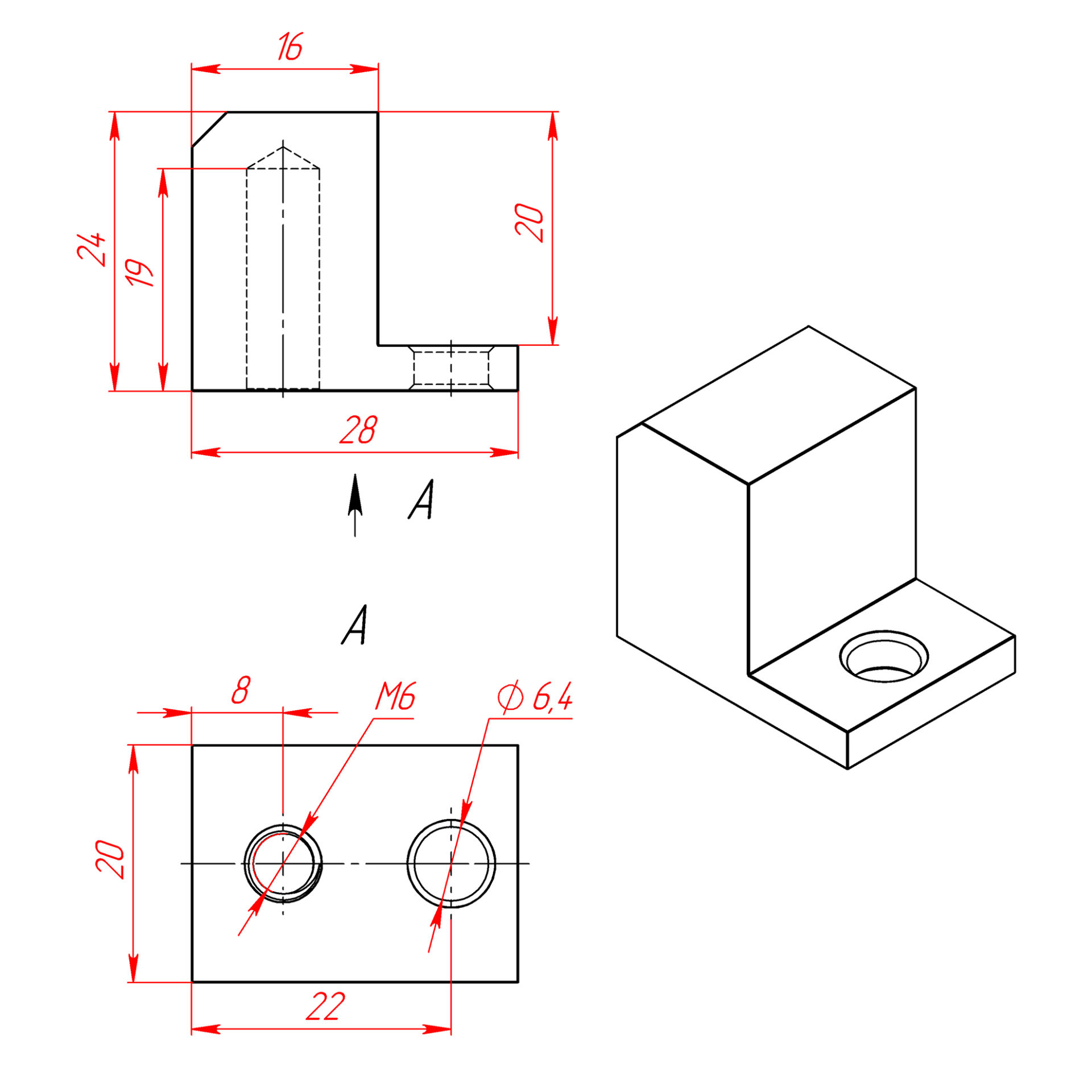

Чертеж торцевой опорной плиты под резьбу М6 на профиль серии 20

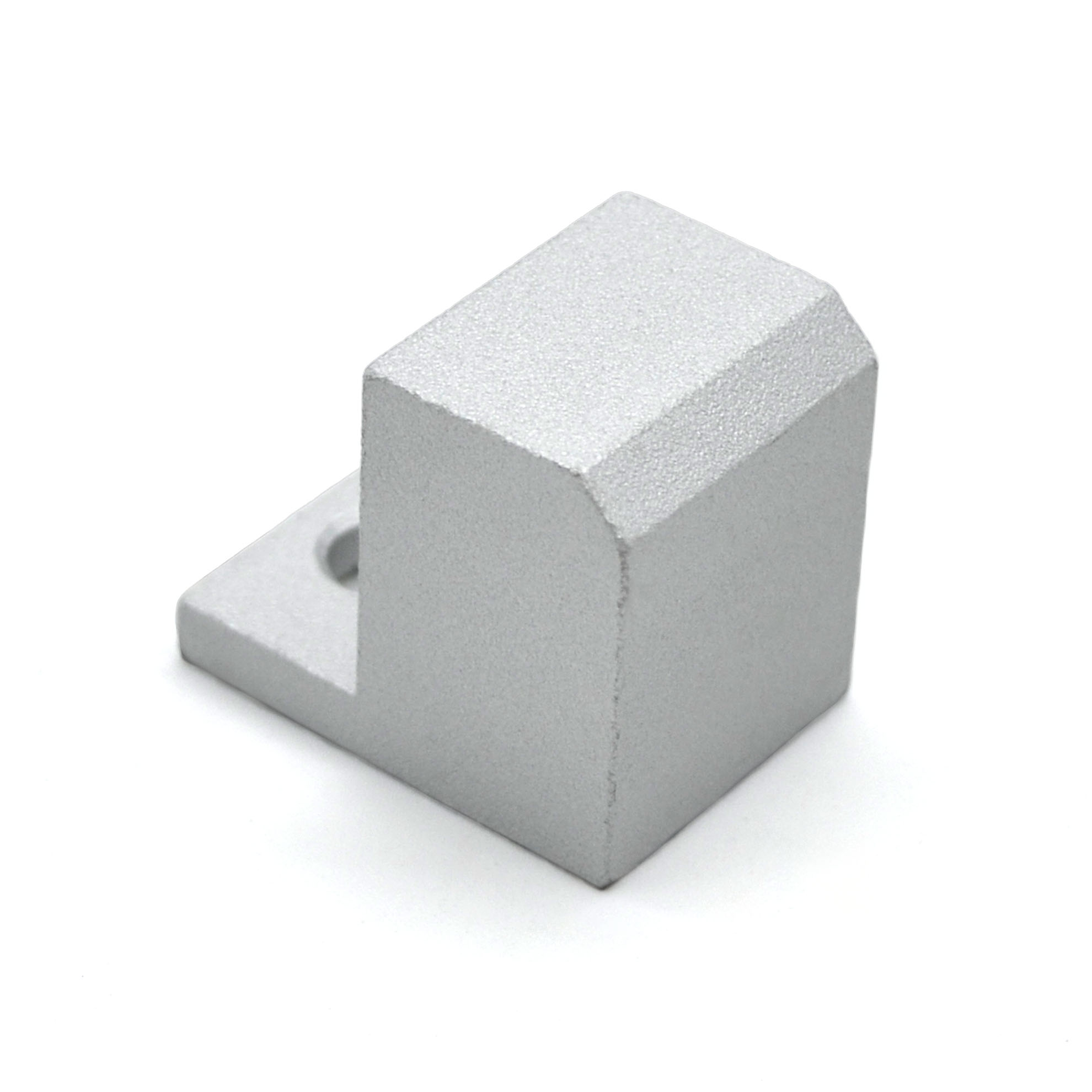

Алюминиевый торцевой адаптер угловой на профиль 20х20 мм

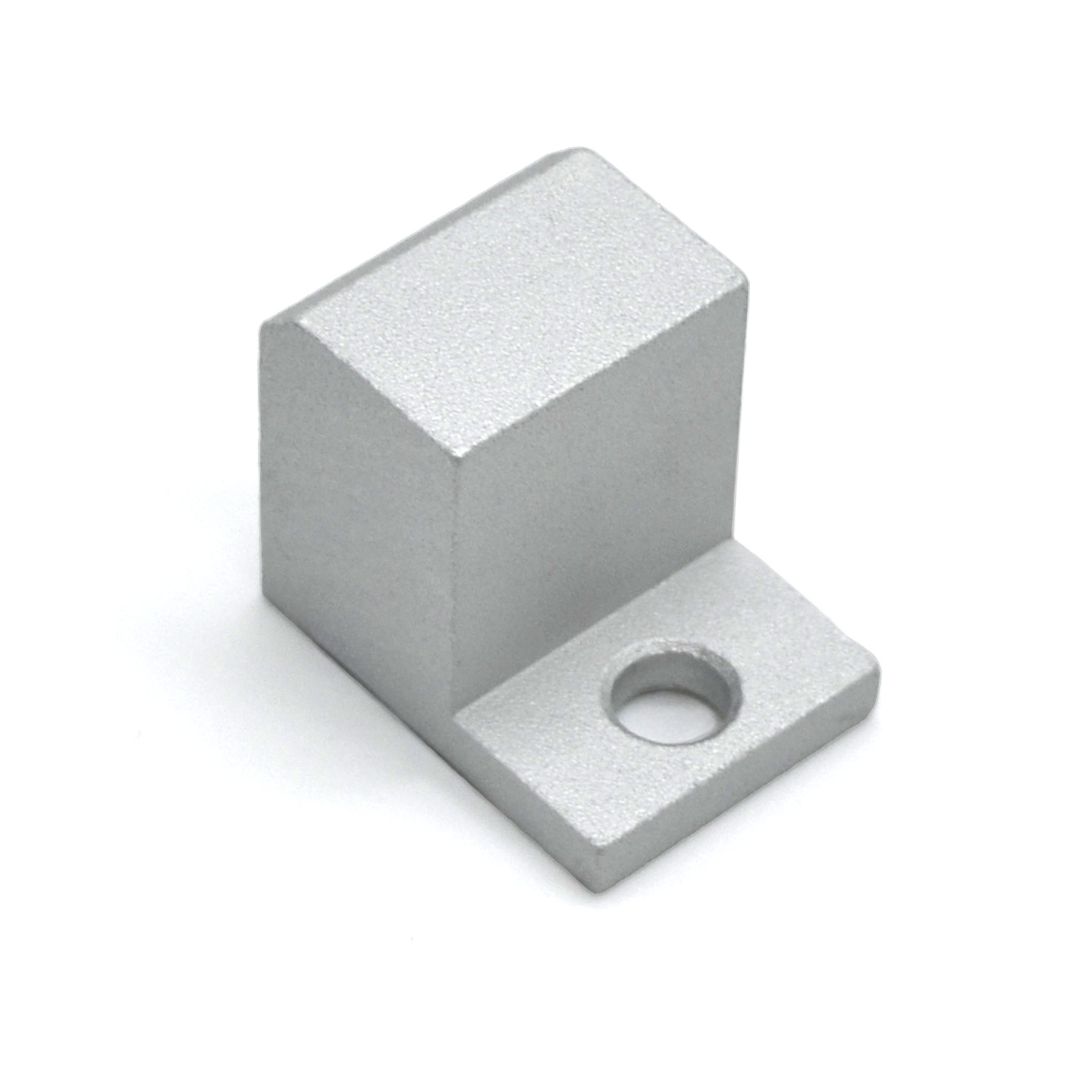

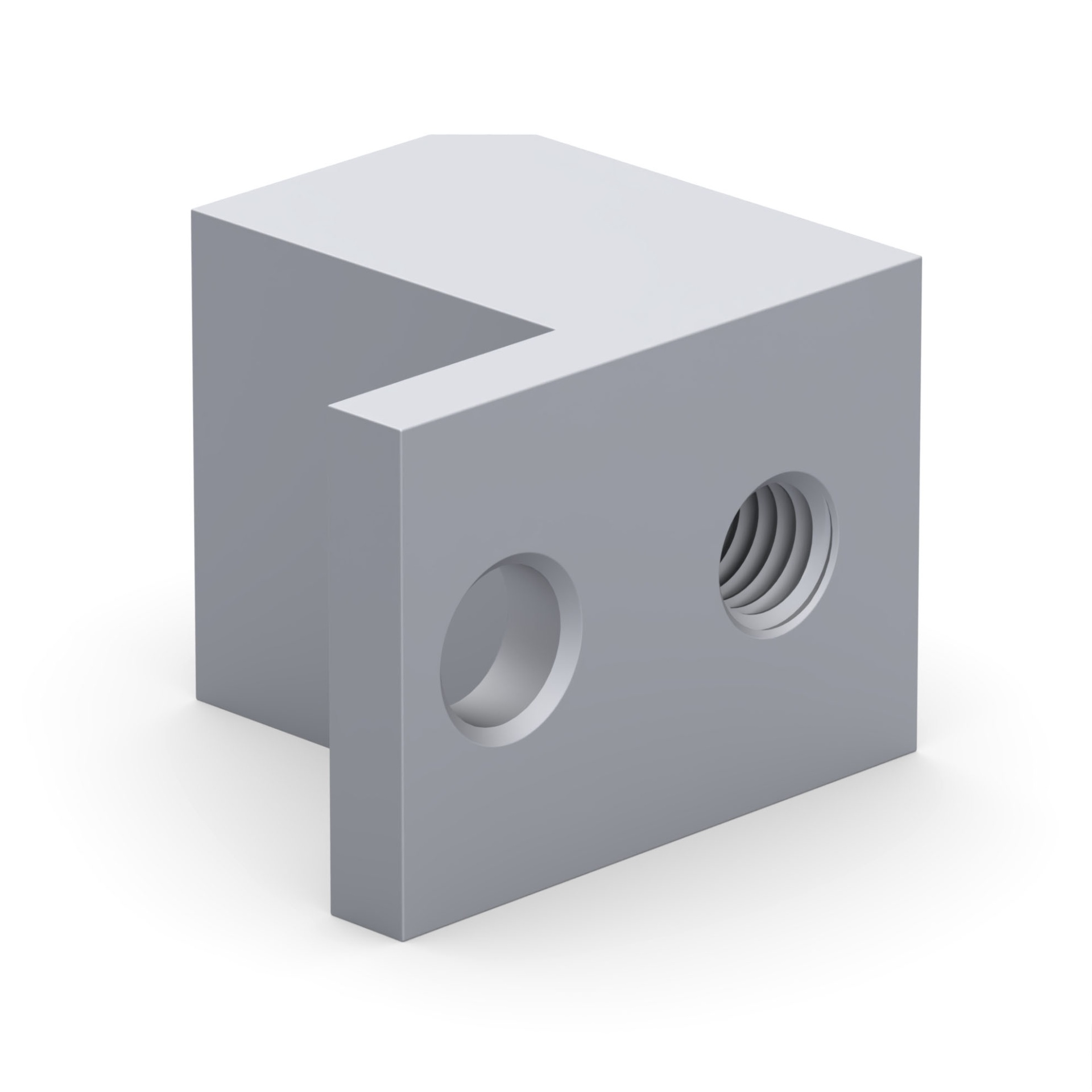

Торцевая опорная плита алюминий на профиль 20х20 мм

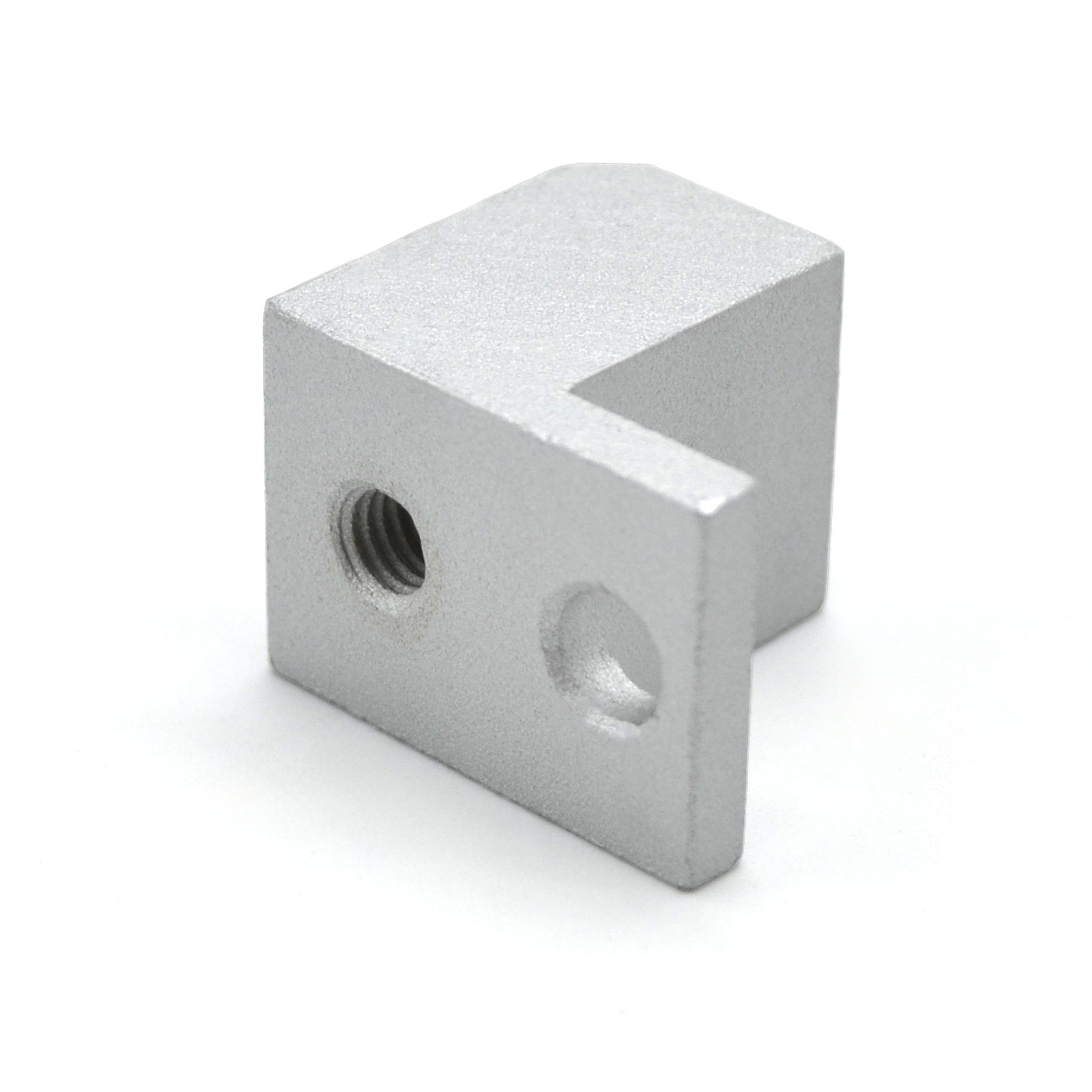

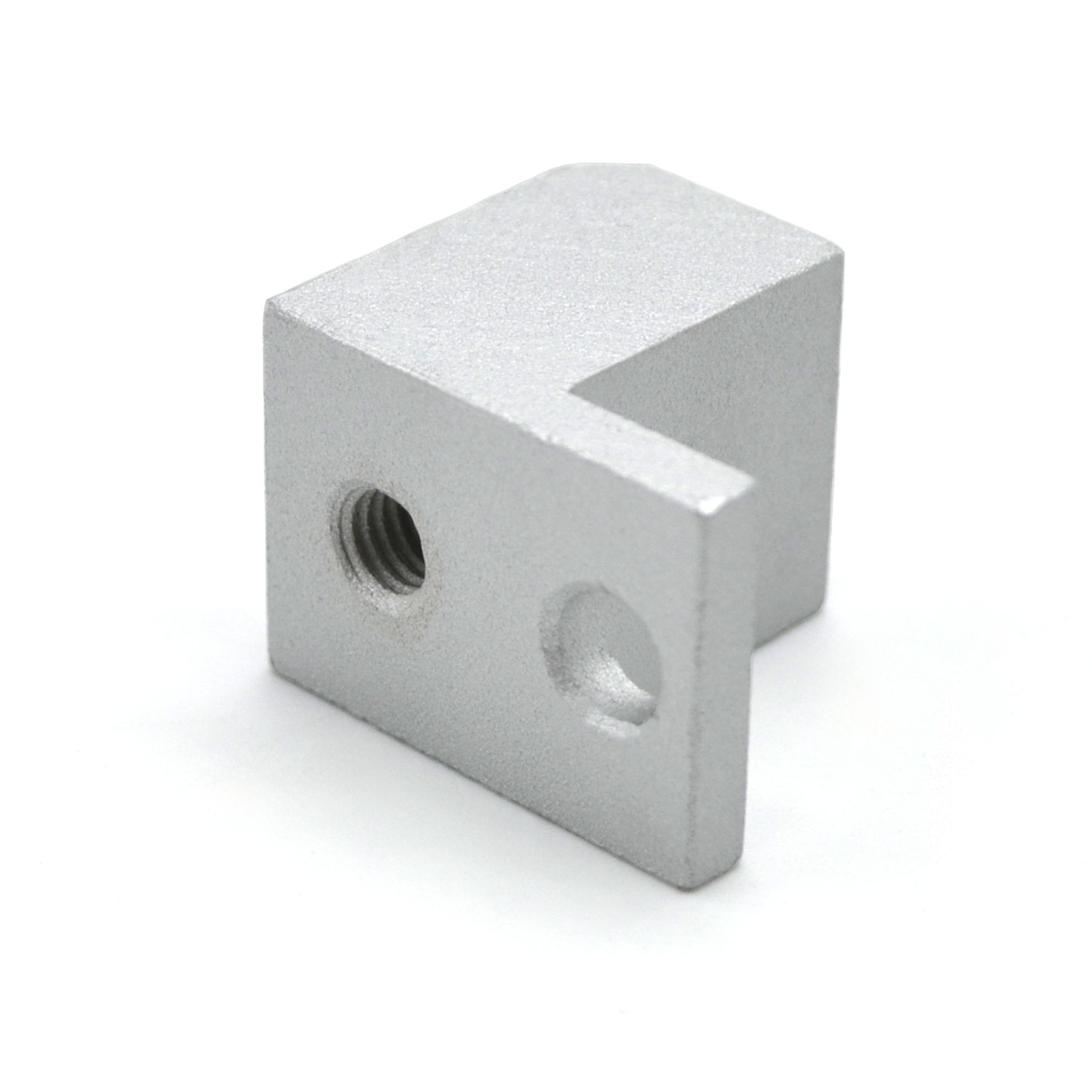

Резьба М6 под опору, поворотное колесо

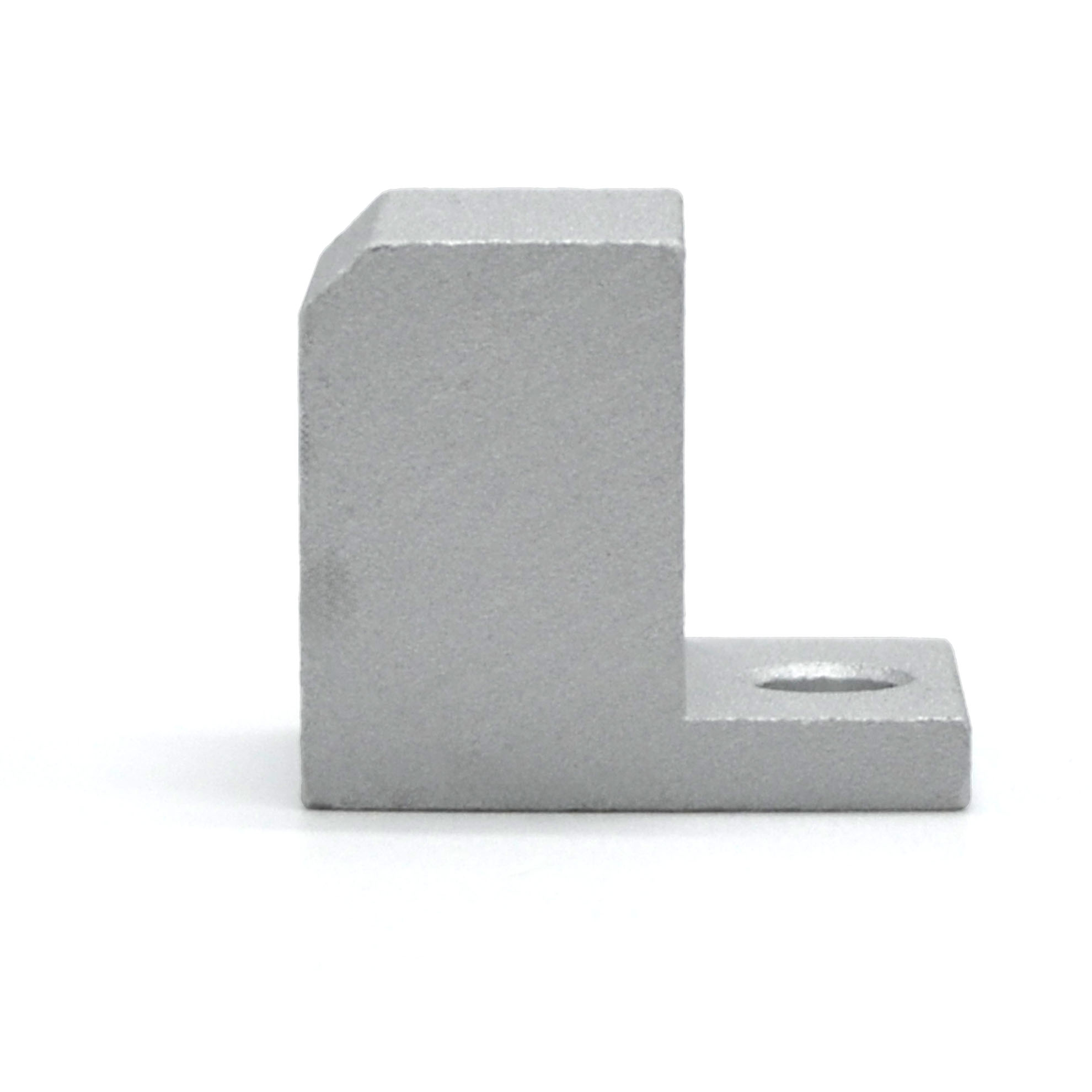

Алюминиевая опора на торец профиля 20х20

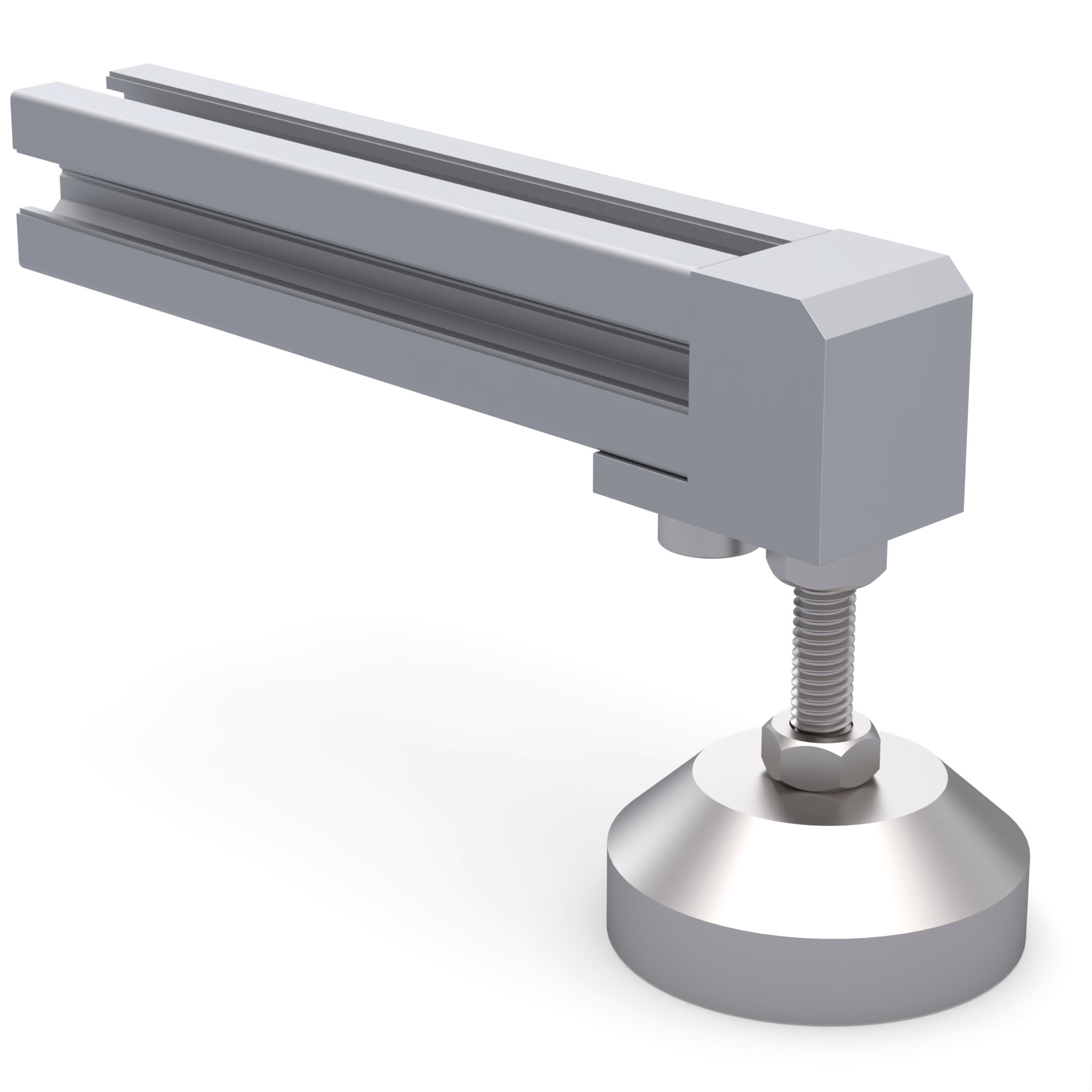

Адаптер угловой в сборе с профилем и опорой

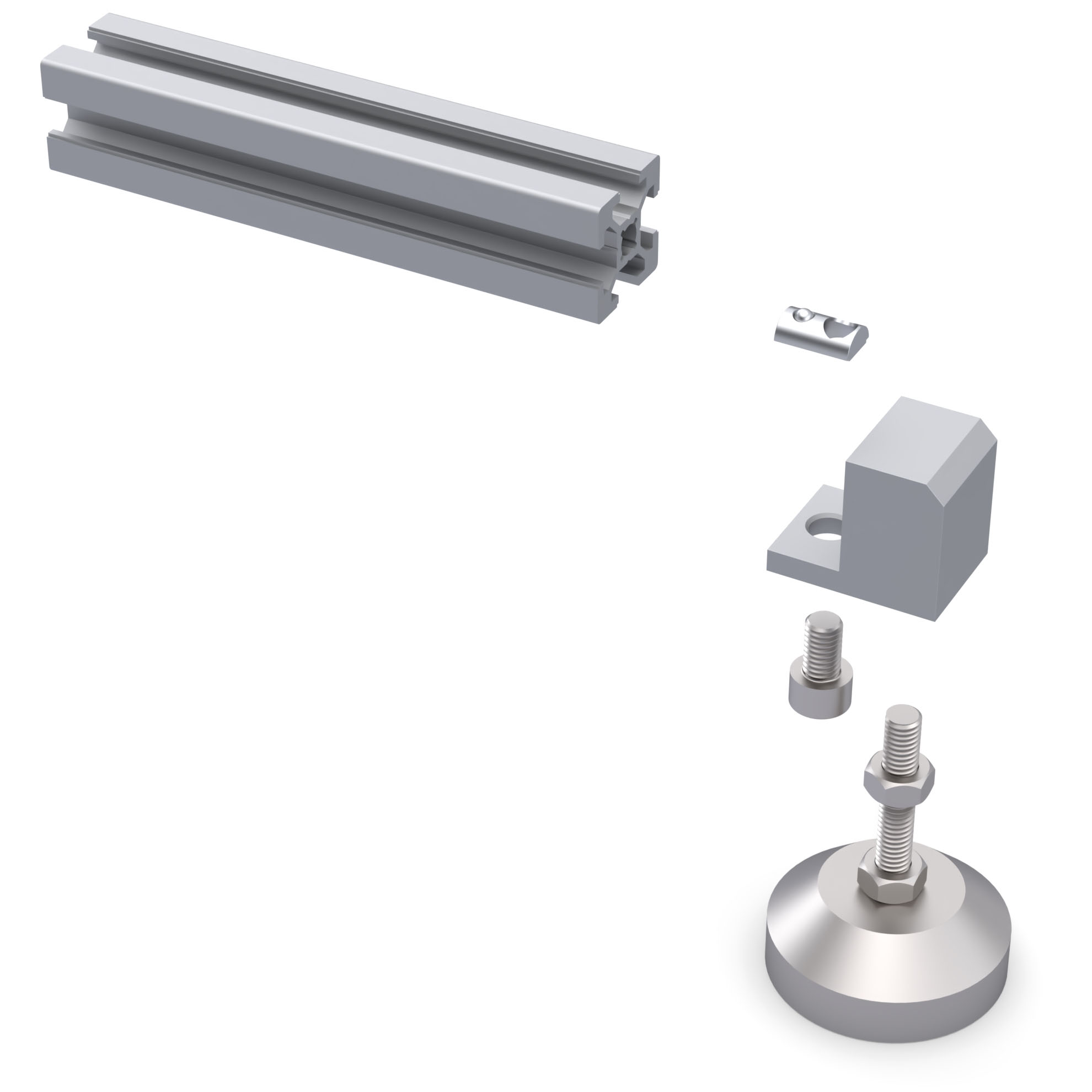

Схема установки профиля к опоре через адаптер
184.50 руб. от 1 шт
от 15 шт 180.81 ₽ −2%
от 45 шт 175.28 ₽ −5%
от 90 шт 171.59 ₽ −7%
от 275 шт 166.05 ₽ −10%
от 550 шт 162.36 ₽ −12%
от 1100 шт 156.83 ₽ −15%
Наличие 7969 | Торцевая опорная плита алюминиевая M6-20х20
На складе 500 шт
Подобрать комплекты сопутствующих крепежных элементов
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
7969 | Торцевая опорная плита алюминиевая M6-20х20 (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
7969 | Торцевая опорная плита алюминиевая M6-20х20 (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
7969 | Торцевая опорная плита алюминиевая M6-20х20 (Чертеж).PDF

Описание

Торцевая опорная плита (угловой адаптер) для профиля 20х20 мм с резьбой М6 предназначена для крепления регулируемых винтовых опор и колёс к торцу алюминиевого конструкционного профиля серии 20 под прямым углом.

В отличие от обычной торцевой плиты, где опора ставится соосно с профилем, угловой адаптер разворачивает точку опоры на 90° к оси профиля. Это позволяет опирать на пол горизонтальные балки нижней рамы, выносить опору за габарит сечения 20х20 и обходиться без нарезки резьбы в торце профиля.

Применяется в лёгких каркасах: стойках, стендах, малых столах, тележках, ограждениях и корпусах оборудования. Обеспечивает выравнивание конструкции по полу, защиту торца профиля и быструю установку опор или колёс с винтом М6.

Характеристики

Артикул:
 7969
Серия профилей:
 с пазом 6 мм, серия 20
Резьба:
 М6
Материал:
 Алюминий
Тип сырья:
 Первичное
Вес, кг:
 0.021
Цвет:
 Алюминий, Серый

Комплекты сопутствующих крепежных элементов для арт. 7969

К профилям 20х20 мм

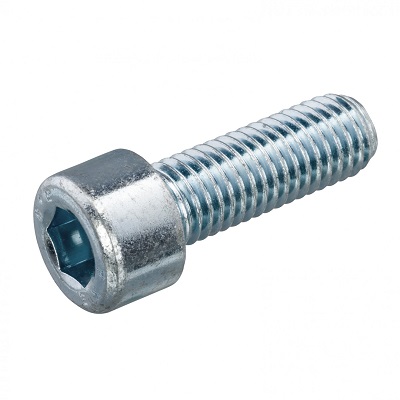

Винт М5х10 DIN912 (полуцилиндр) кл. пр. 8.8×15047 | Сухарь пазовый c прижимным шариком, паз 6, М5×1
Винт М5х10 DIN912 (полуцилиндр) кл. пр. 8.85047 | Сухарь пазовый c прижимным шариком, паз 6, М5
26,45 ₽/компл. в наличии
Винт М5х10 DIN912 (полуцилиндр) кл. пр. 8.8×15002 | Т-гайка, Паз 6, М5×1
Винт М5х10 DIN912 (полуцилиндр) кл. пр. 8.85002 | Т-гайка, Паз 6, М5
14,85 ₽/компл. в наличии
5385 | Болт Т-образный М5х12 паз 6 серия 20×1Гайка с фланцем М5 DIN6923×1
5385 | Болт Т-образный М5х12 паз 6 серия 20Гайка с фланцем М5 DIN6923
16,80 ₽/компл. в наличии
