MGN9C | Каретка 9 мм

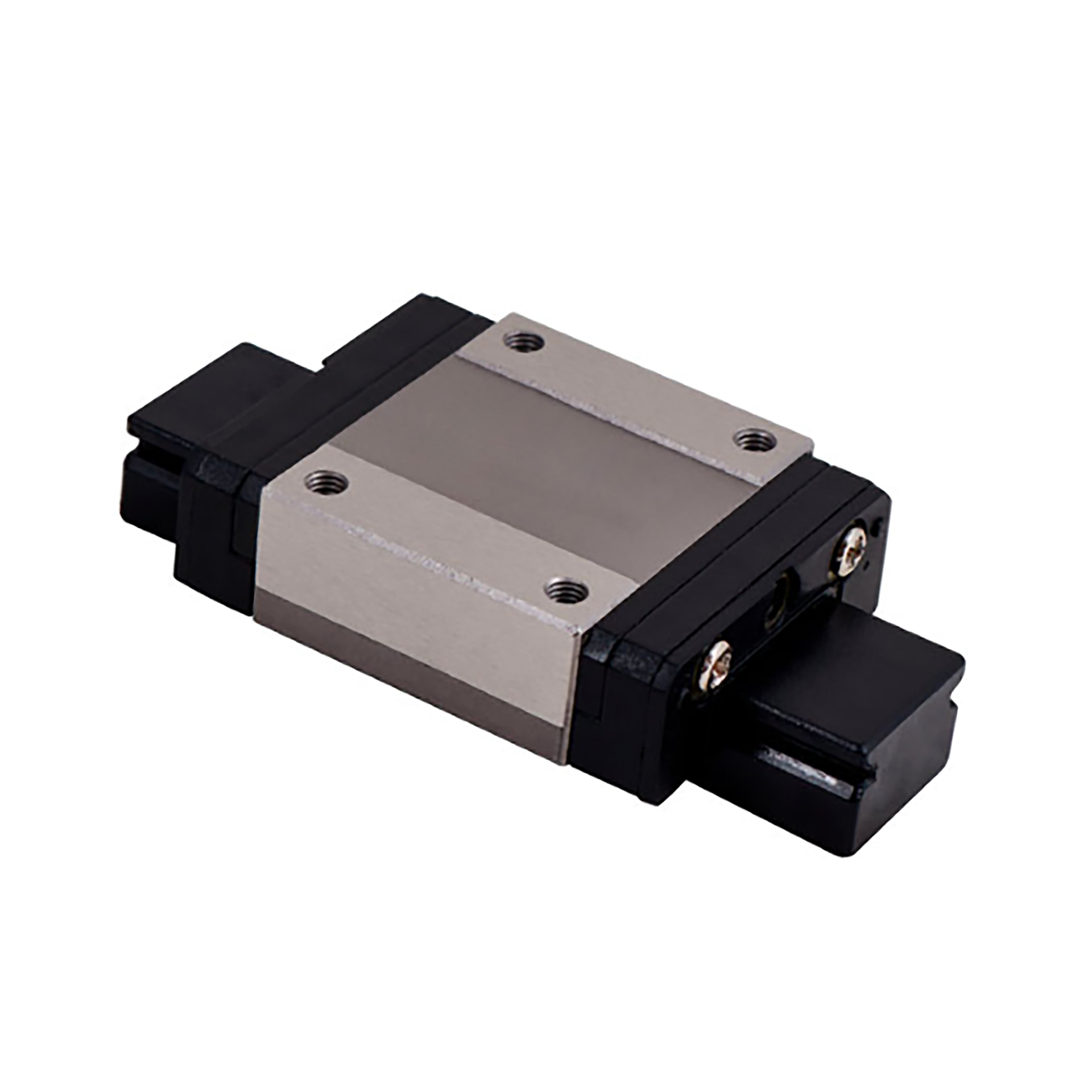

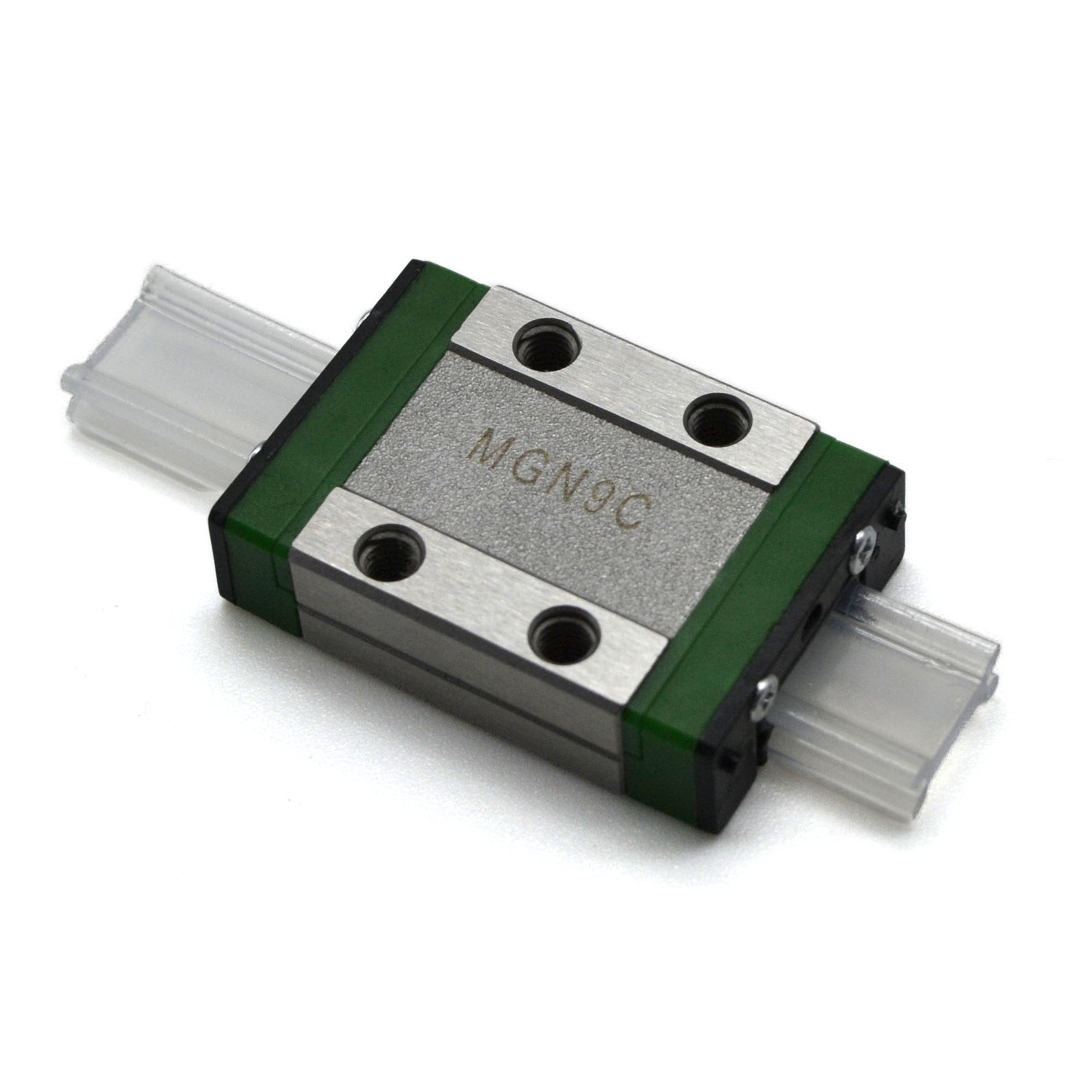

MGN9C каретка 9 мм

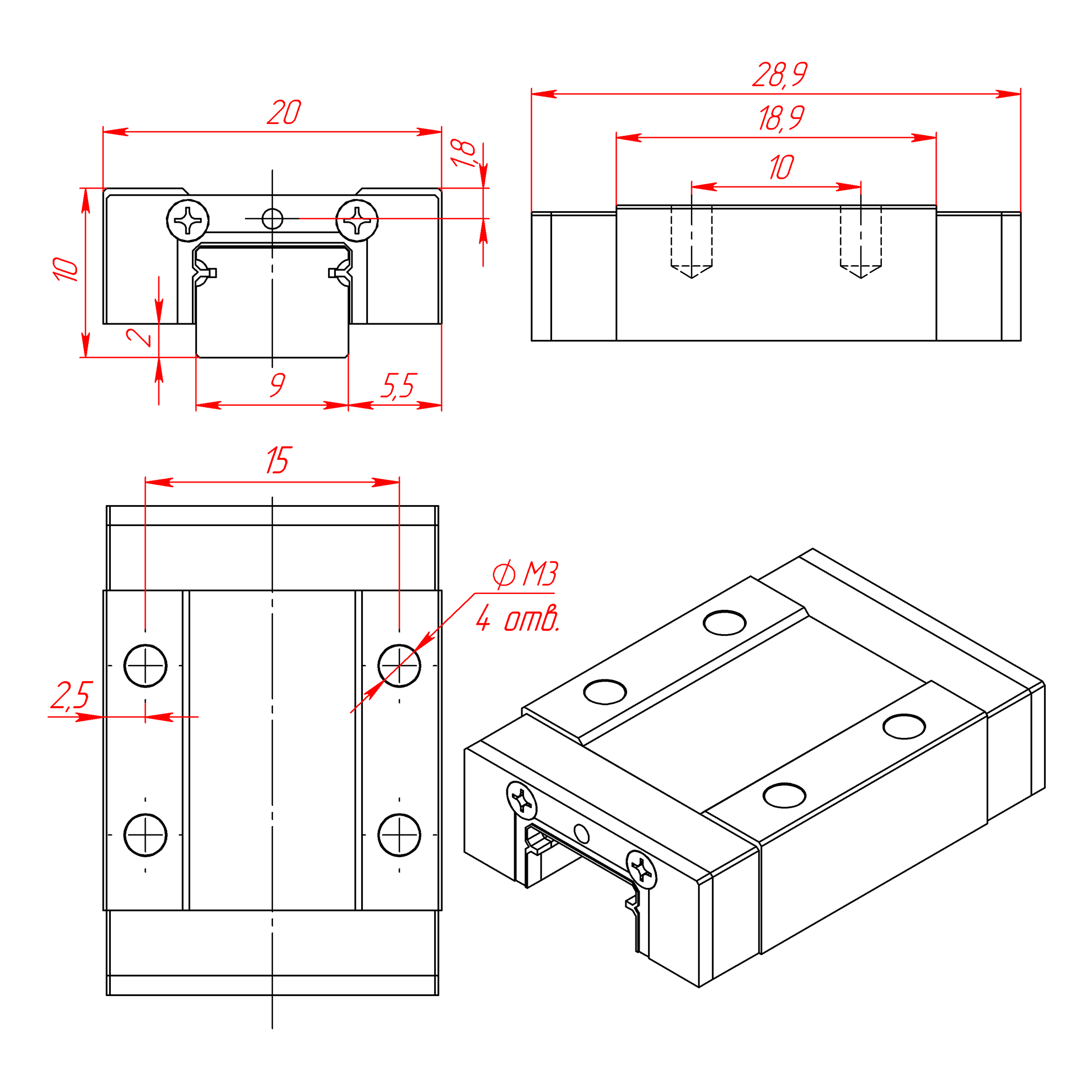

Чертеж линейной каретки шириной 9 мм

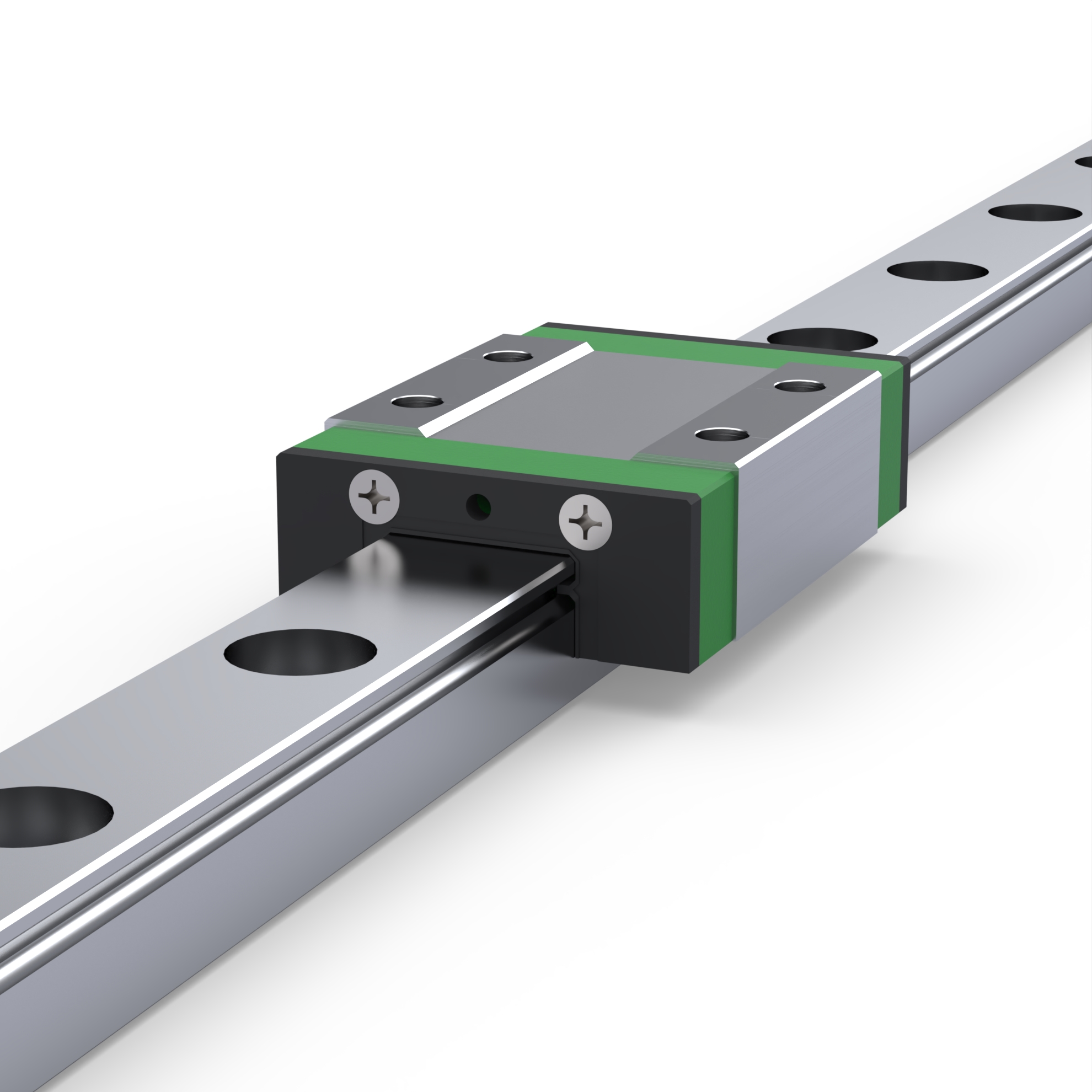

Стальная миниатюрная каретка 9 мм

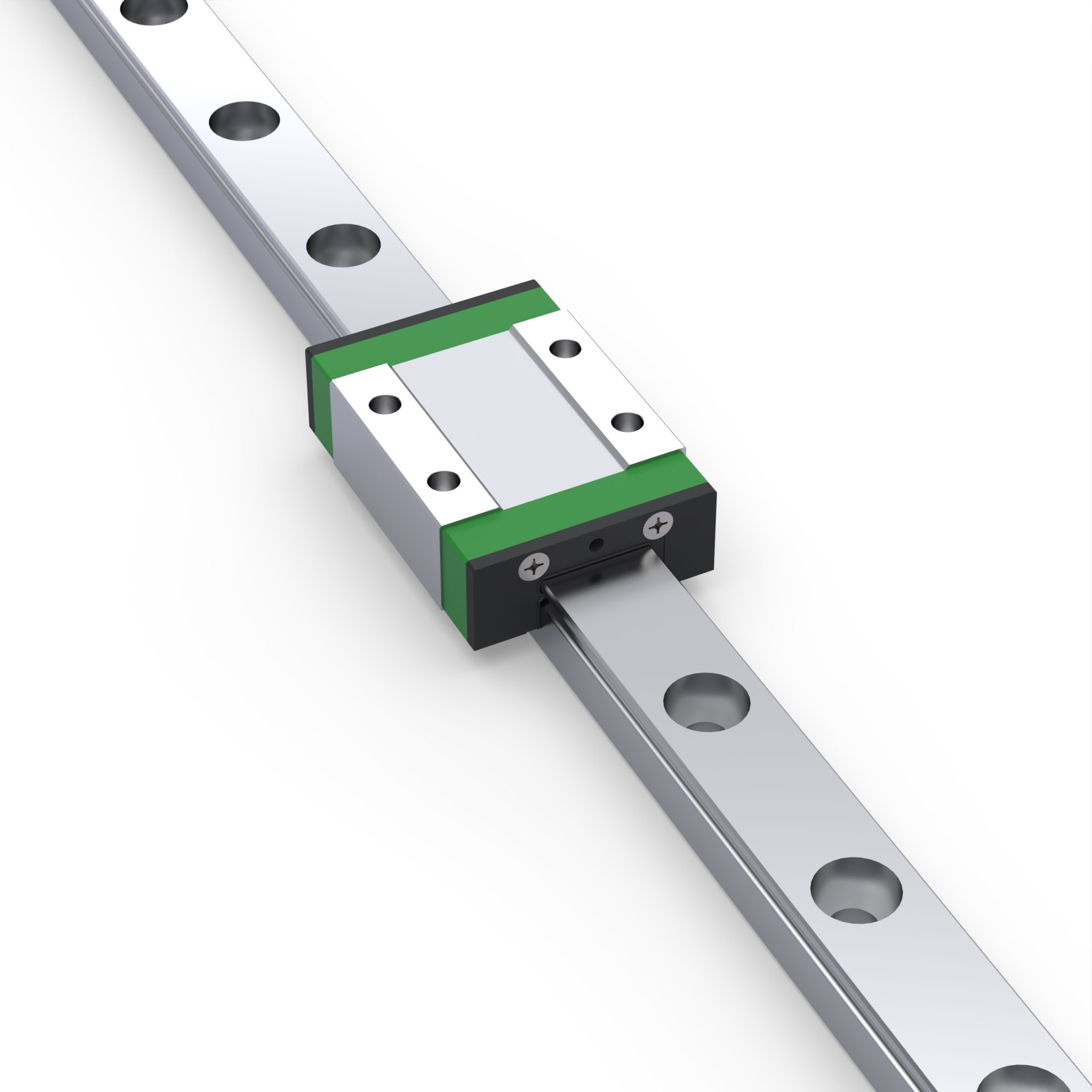

Линейная миниатюрная каретка

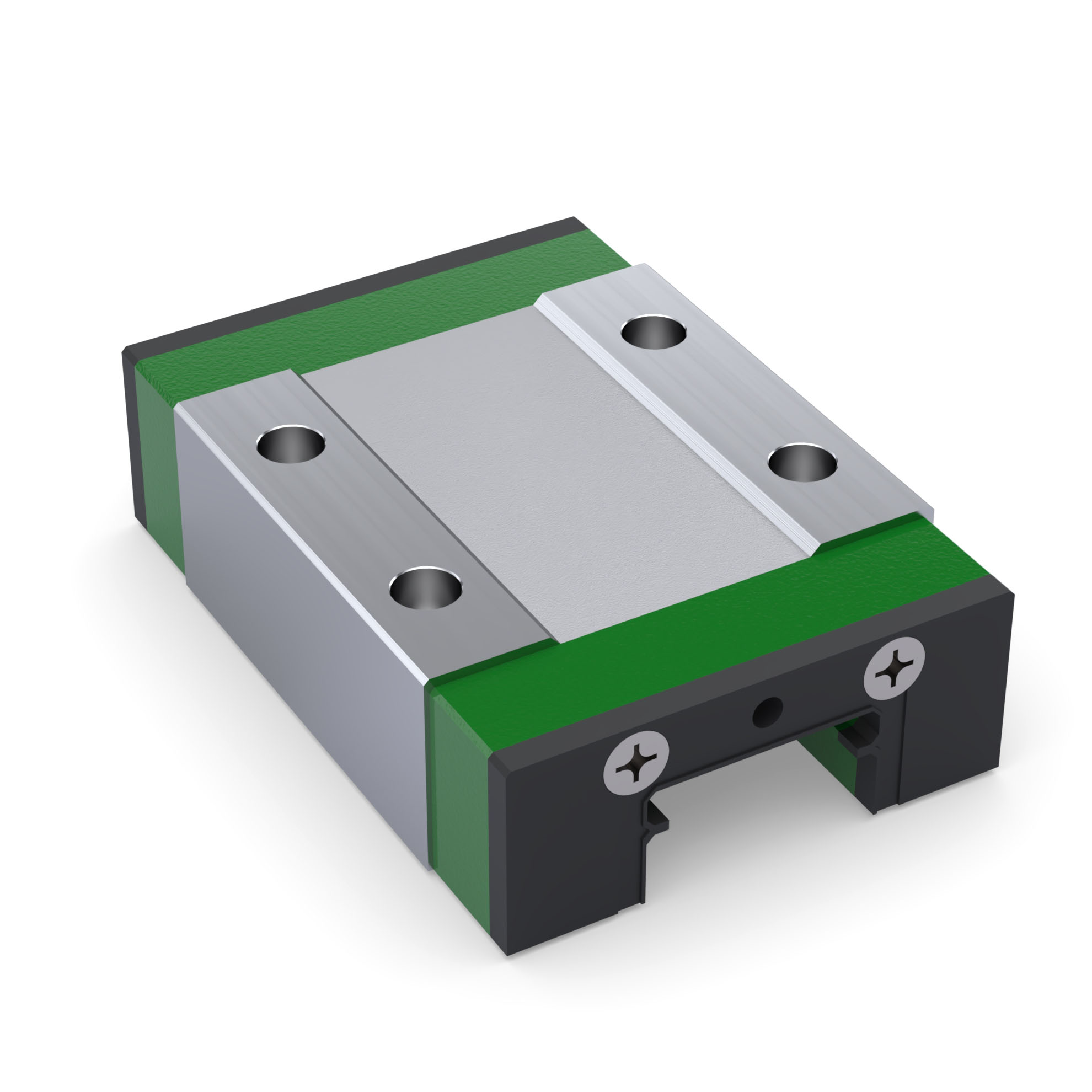

Миниатюрная каретка из стали на шариковых подшипниках

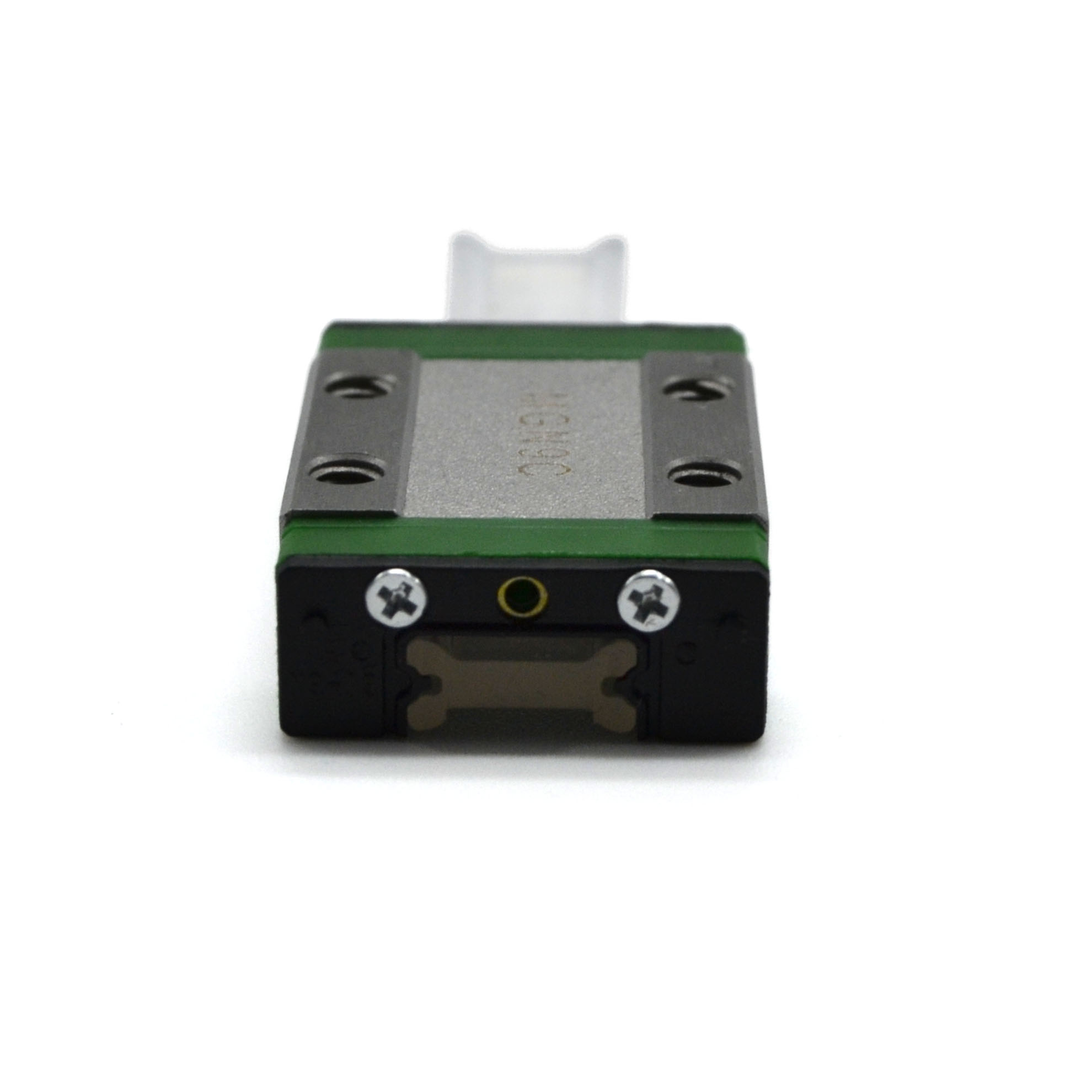

Бесфланцевая каретка из стали на направляющей 9 мм

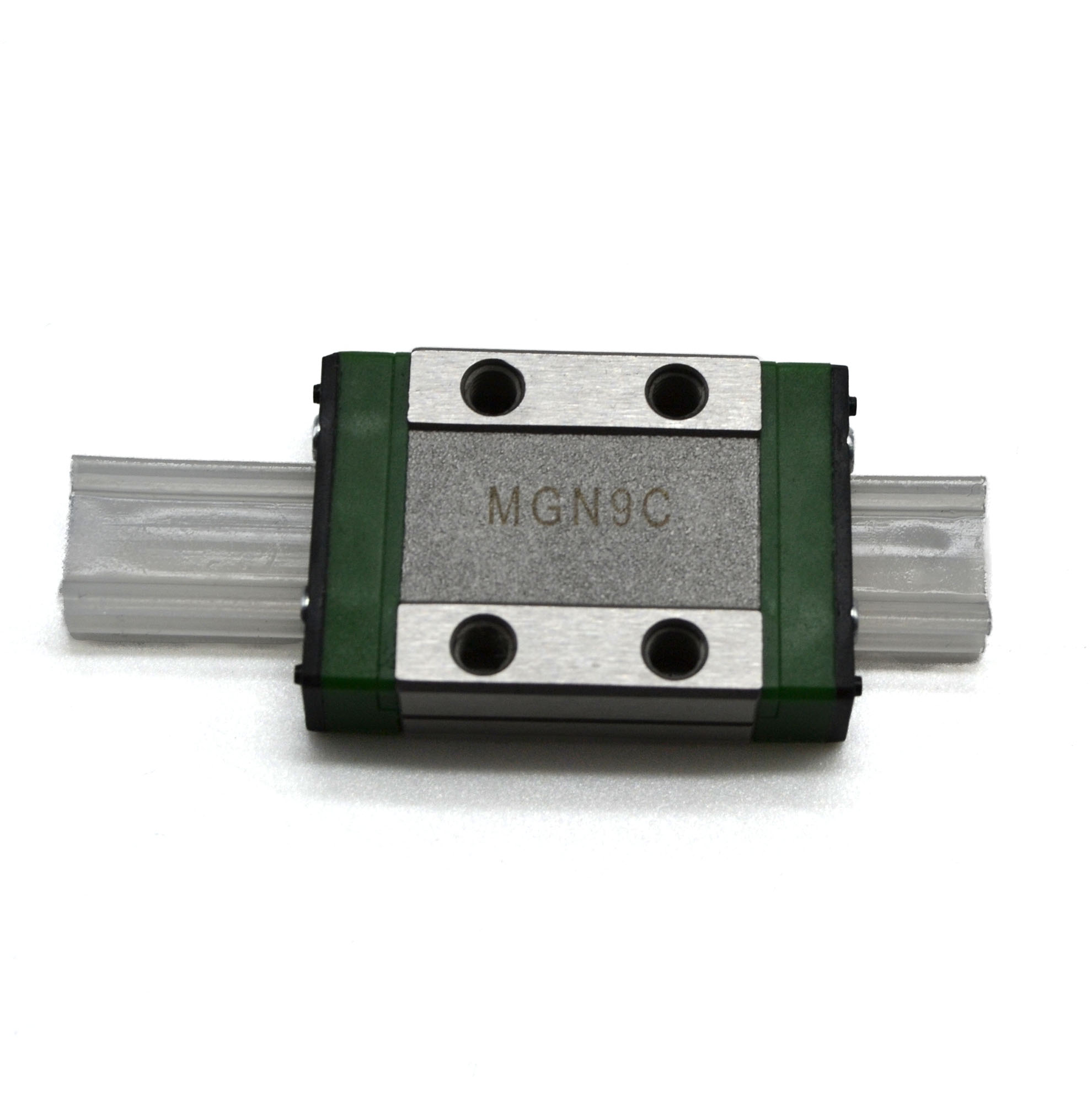

Каретка из стали без фланца миниатюрная 9 мм

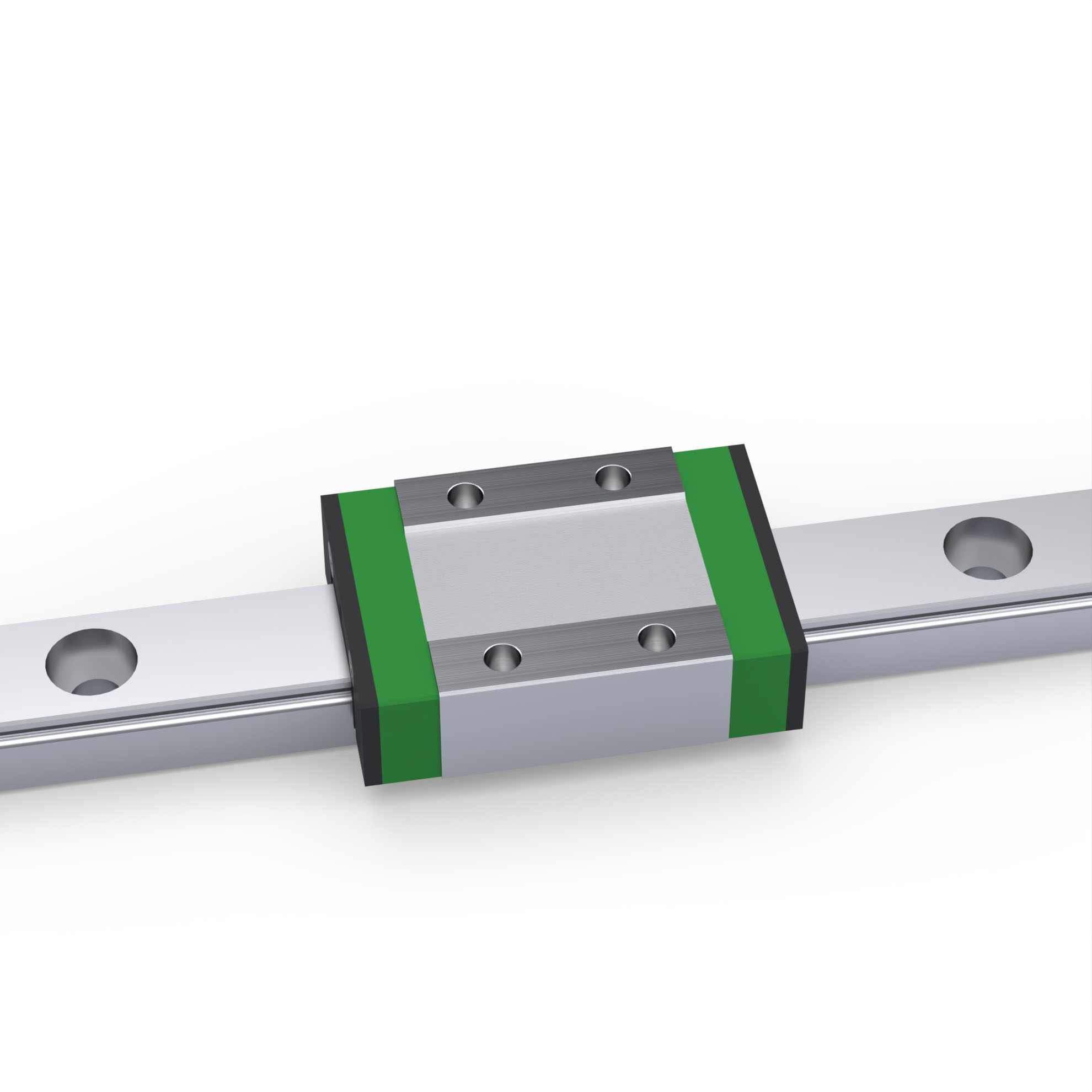

Без фланца миниатюрная из стали каретка на направляющей шириной 9 мм
748.00 руб. от 1 шт
от 3 шт 733.04 ₽ −2%
от 15 шт 718.08 ₽ −4%
от 40 шт 703.12 ₽ −6%
от 80 шт 688.16 ₽ −8%
от 110 шт 673.20 ₽ −10%
от 140 шт 658.24 ₽ −12%
Наличие MGN9C | Каретка 9 мм
На складе 490 шт
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
MGN9C | Каретка 9 мм (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
MGN9C | Каретка 9 мм (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
MGN9C | Каретка 9 мм (Чертеж).PDF

Описание

Миниатюрная рельсовая каретка MGN9C создана для жесткого и плавного линейного перемещения в компактных механизмах. Благодаря малой общей высоте 10 мм и ширине направляющей 9 мм узел легко устанавливается в ограниченное пространство без потери ресурса и точности. Применима для лёгких портальных осей, головок ЧПУ и автоматизации малых станков.
Каретка использует циркуляцию шариков по замкнутым каналам, что обеспечивает плавный ход с минимальным люфтом и равномерным распределением нагрузки.
Для работы в пыльном помещении установите дополнительно защитные кожухи или щитки.

Характеристики

Артикул:
 MGN9C
Вес, кг:
 0,016
Типоразмер:
 9
Статическая грузоподъемность, Н:
 2550
Динамическая грузоподъемность, Н:
 1860
