MGN09 | Профильная рельсовая направляющая 9 мм

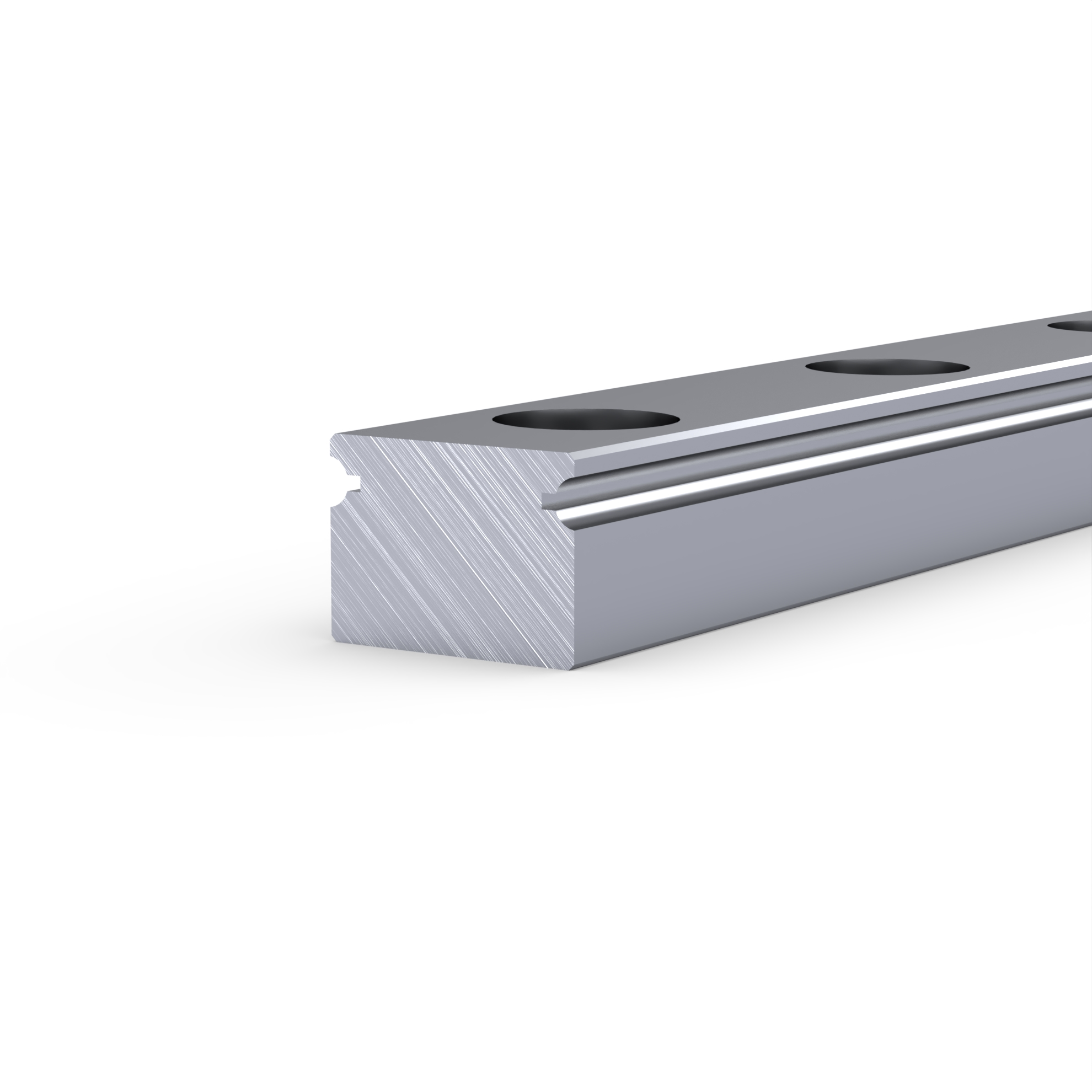

MGN09 профильная рельсовая направляющая 9 мм

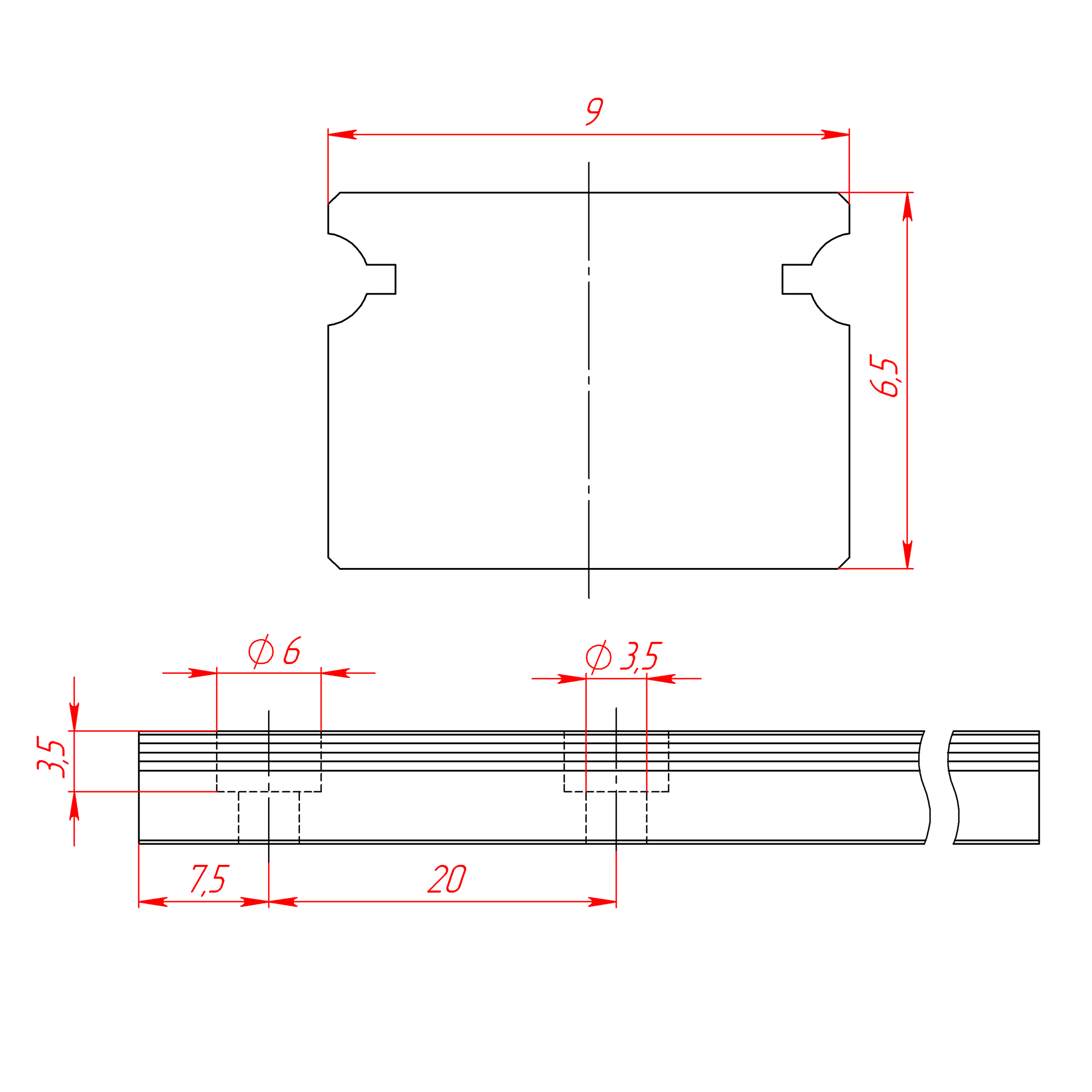

Чертеж линейной направляющей шириной 9 мм

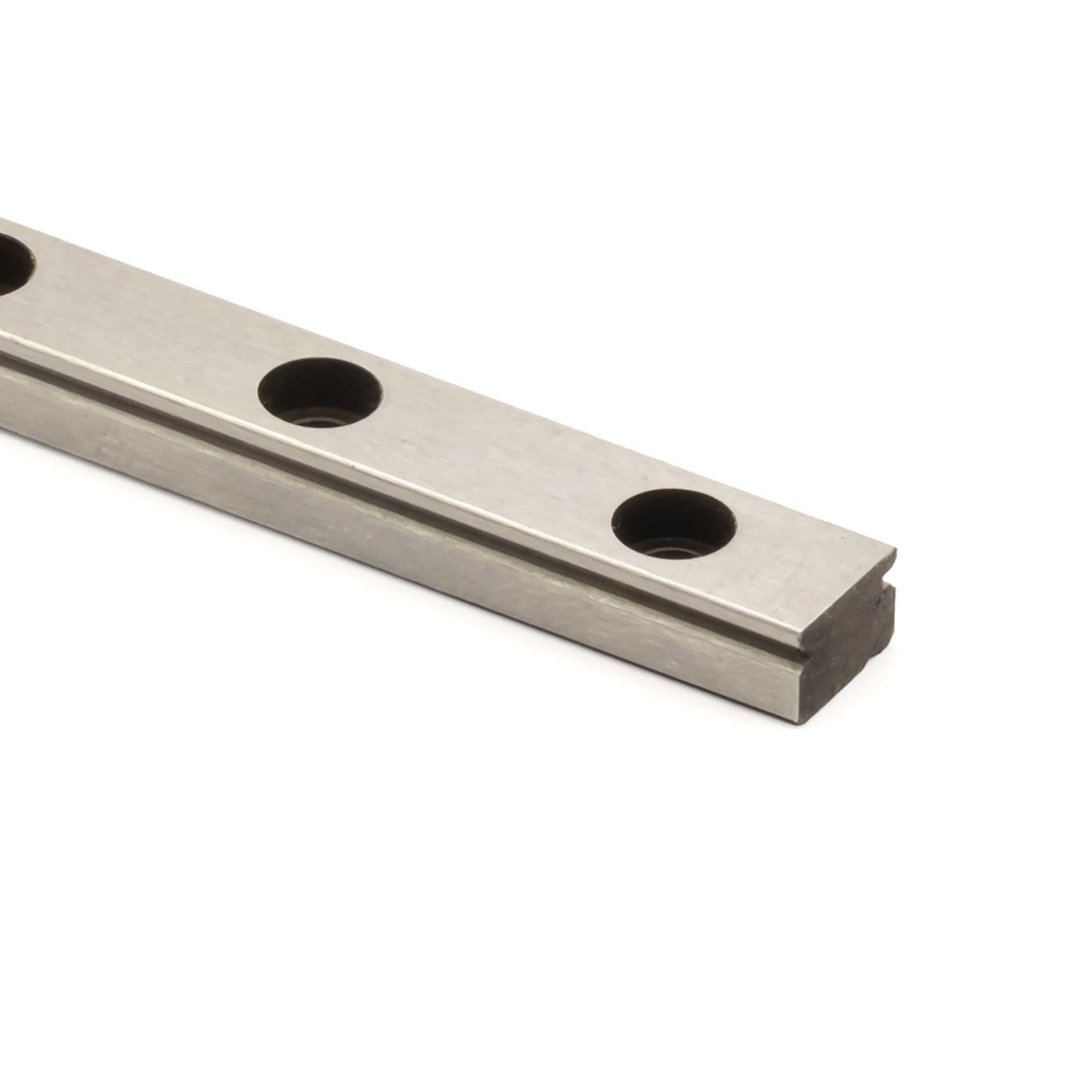

Линейная направляющая из нержавеющей стали ширина 9 мм

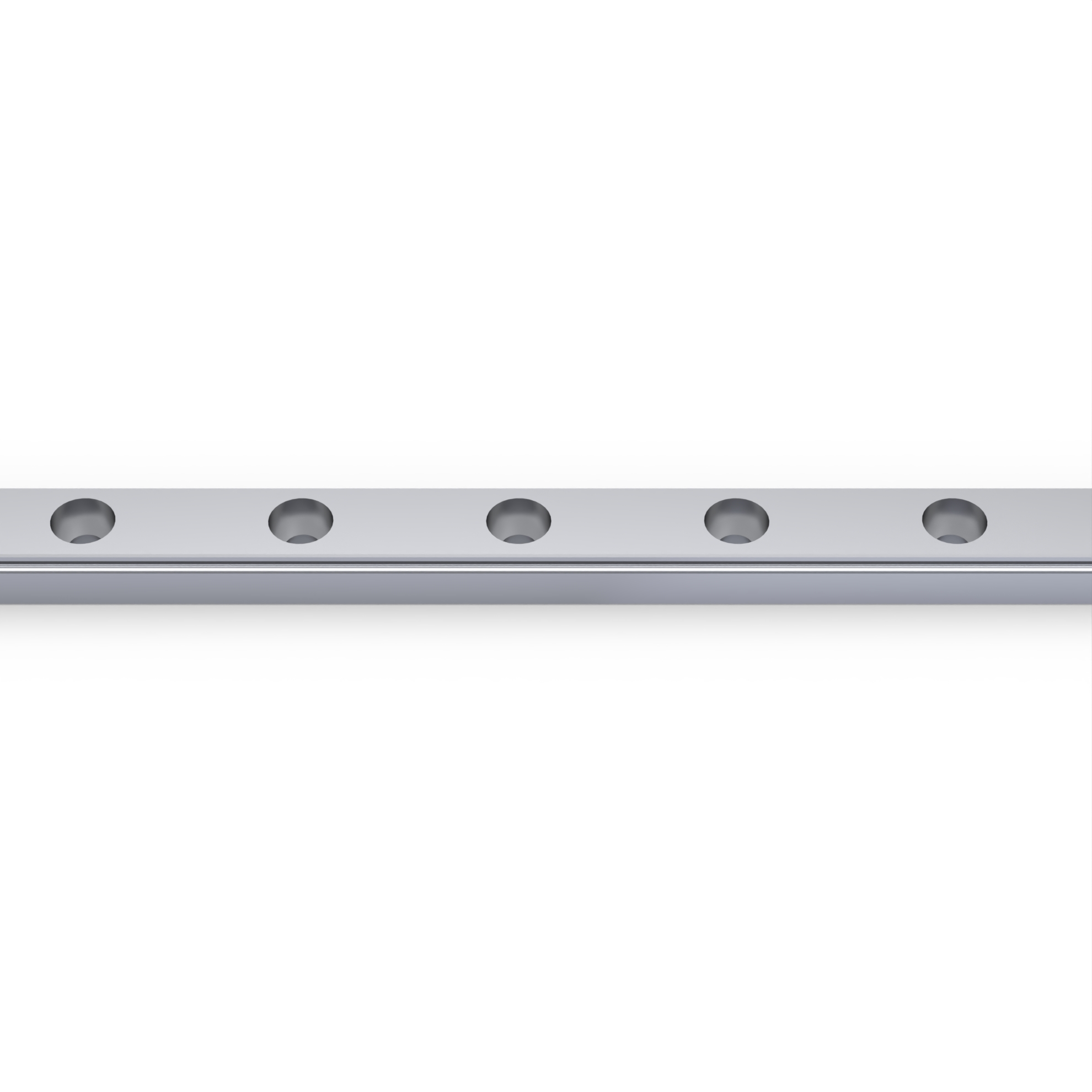

9 мм по ширине линейная направляющая

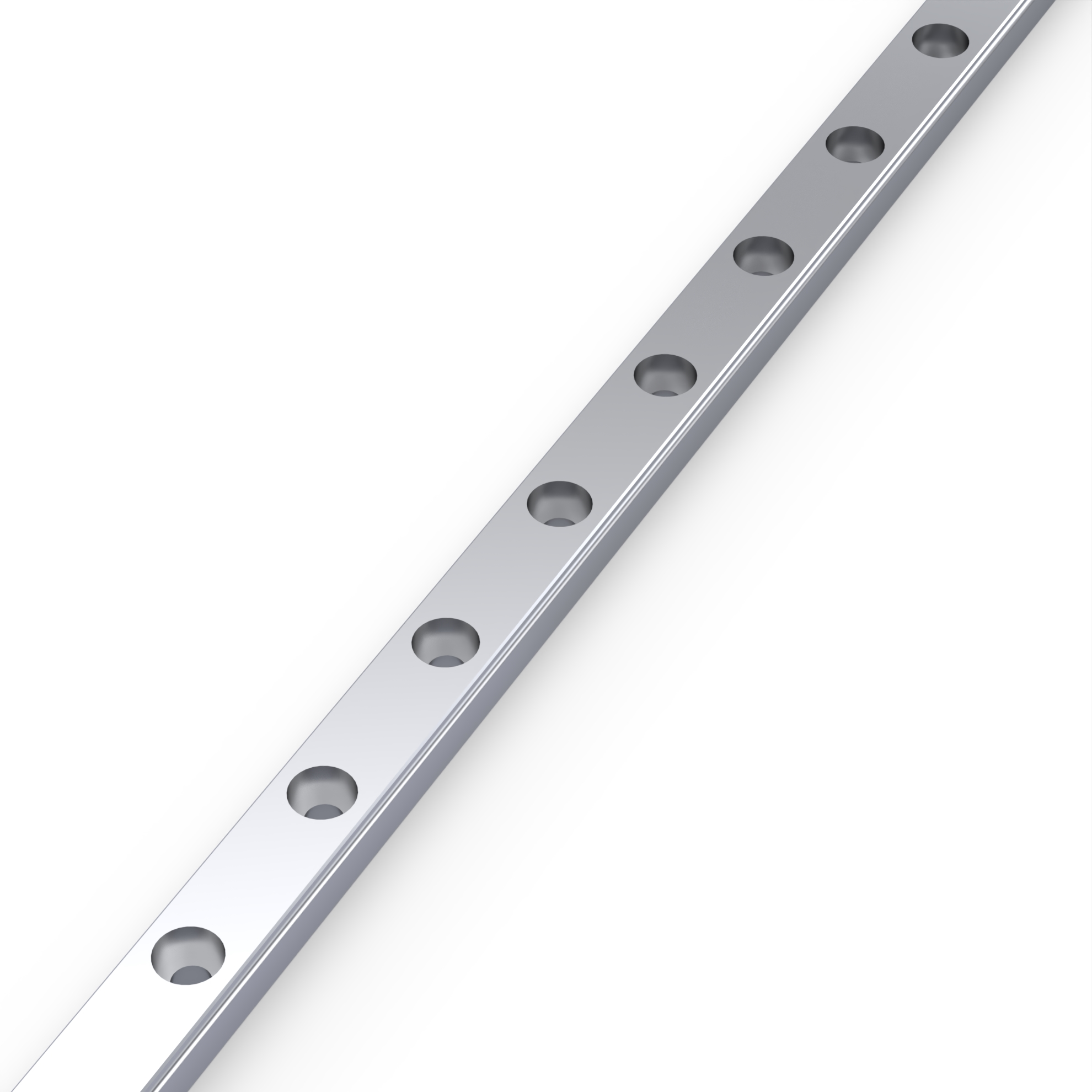

Рельс 9 мм нержавеющая сталь

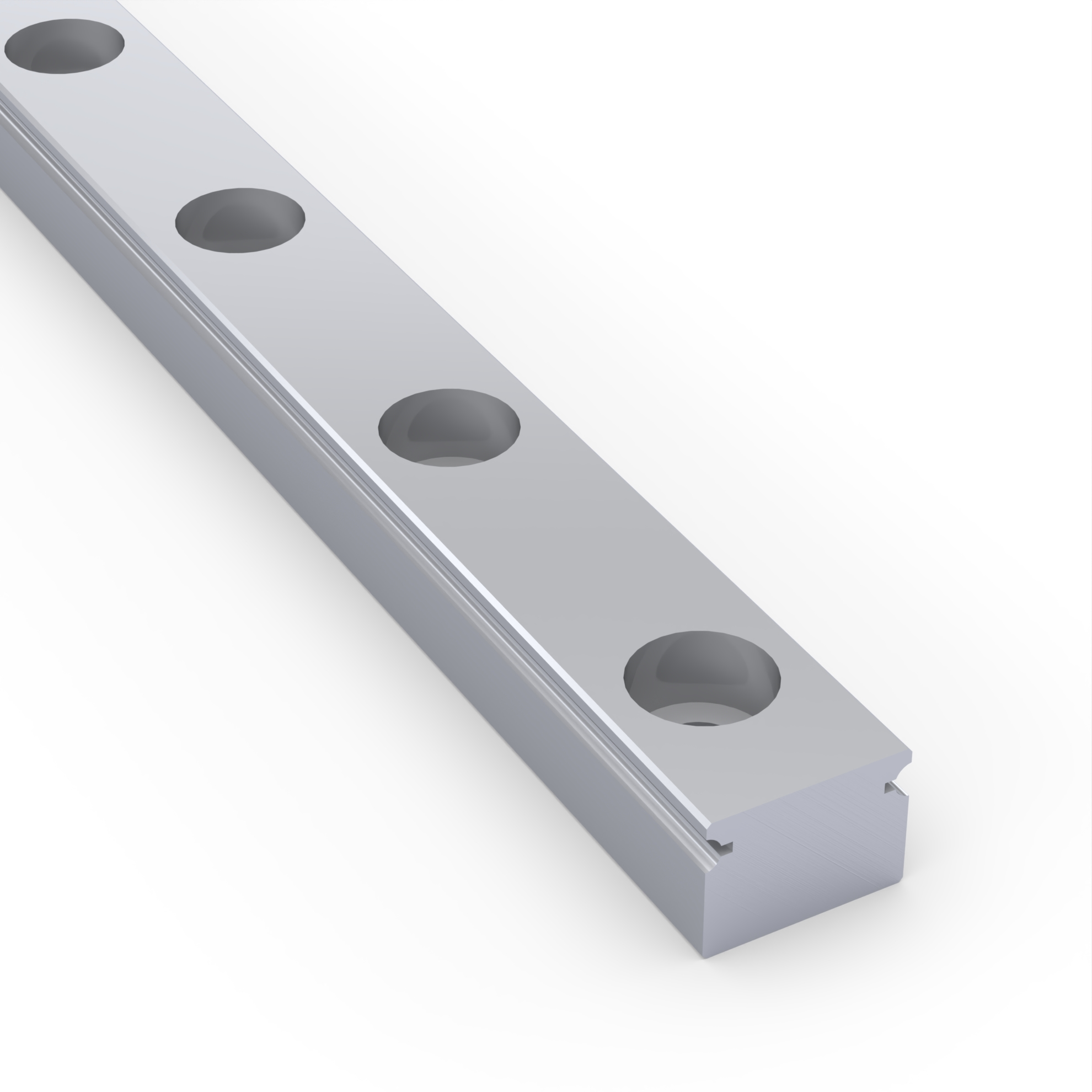

Стальная нержавеющая рельсовая направляющая

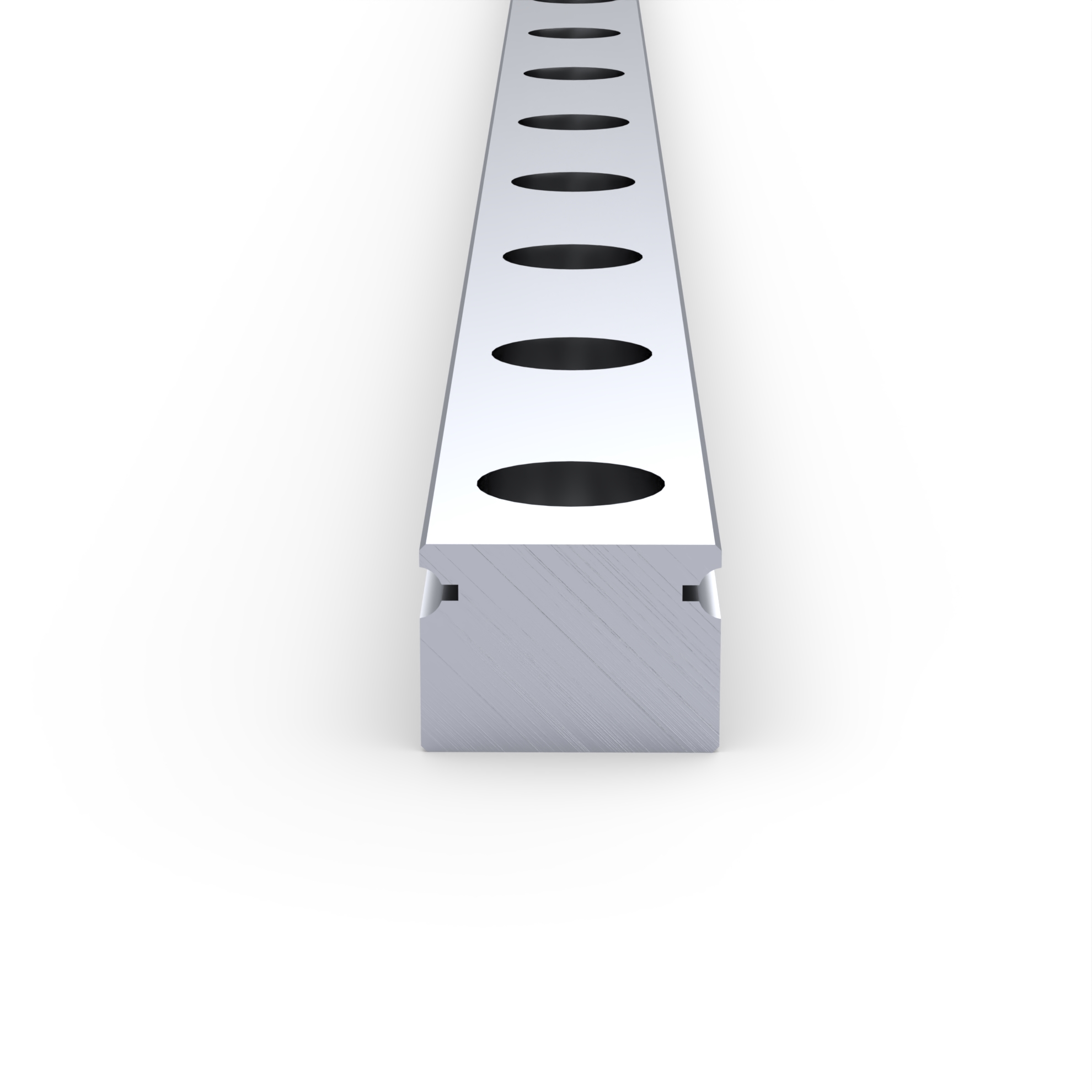

Нержавеющая профильная рельсовая направляющая шириной 9 мм

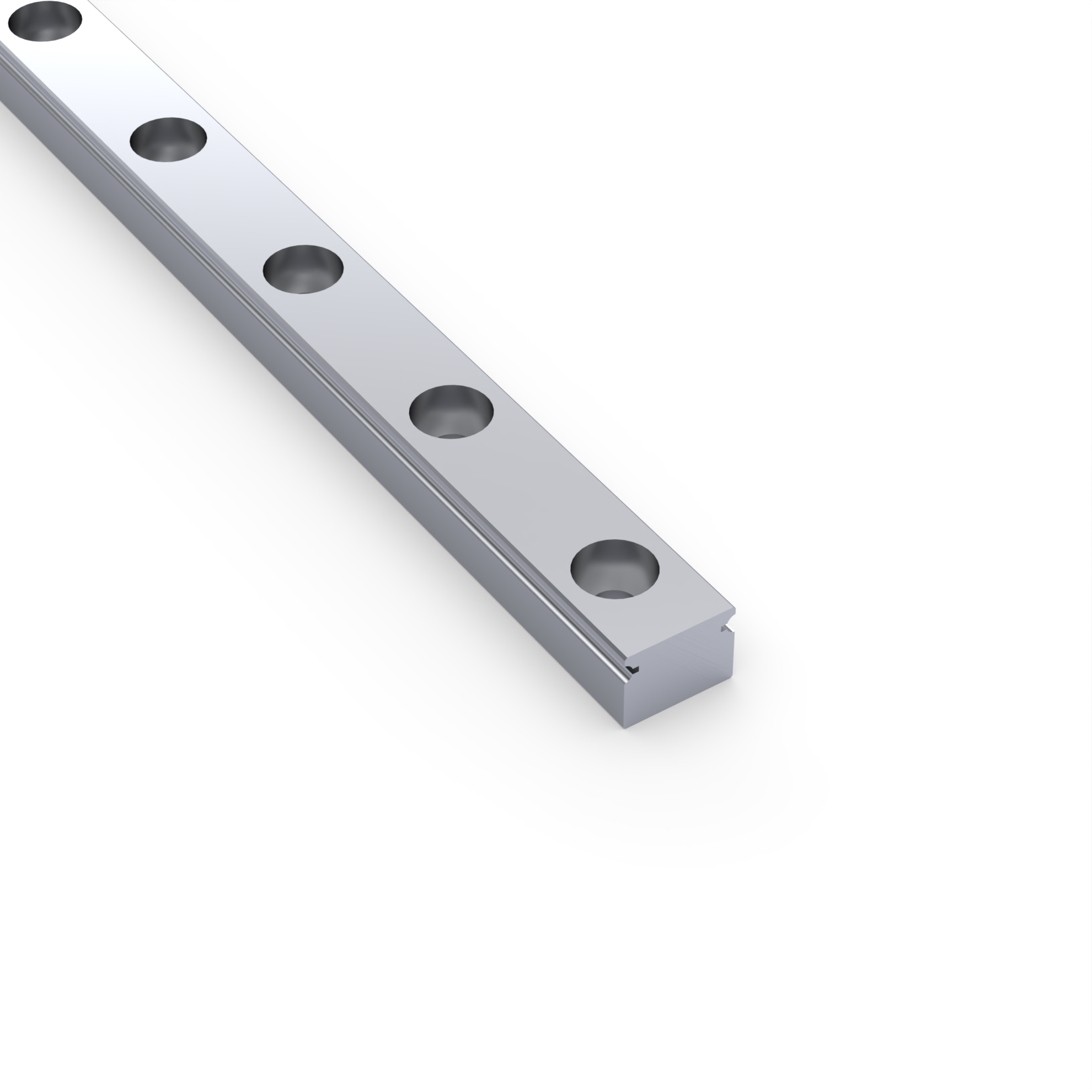

Профильная рельсовая направляющая шириной 9 мм из нержавеющей стали
2 975.00 руб. от 1 м
от 2 м 2 915.50 ₽ −2%
от 4 м 2 856.00 ₽ −4%
от 10 м 2 796.50 ₽ −6%
от 20 м 2 737.00 ₽ −8%
от 30 м 2 677.50 ₽ −10%
от 40 м 2 618.00 ₽ −12%
Наличие MGN09 | Профильная рельсовая направляющая 9 мм
На складе 310 м
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами
1.6 м
Добавить
Купить с резкой пополам · бесплатно
0.8+0.8 м
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
MGN09 | Профильная рельсовая направляющая 9 мм (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
MGN09 | Профильная рельсовая направляющая 9 мм (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
MGN09 | Профильная рельсовая направляющая 9 мм (Чертеж).PDF

Описание

Миниатюрная линейная направляющая MGN9 создана для задач, где важны экономия пространства и точность. Ширина профиля 9 мм обеспечивает компактность и аккуратную посадку в легких осях и кинематике небольших станков и принтеров, а совместимость с каретками MGN9C и MGN9H делает подбор комплектующих простым.
По сравнению с MGN12/15 остается заметно компактнее и легче, а по отношению к MGN7 эта модель дает большую жесткость и стабильность траектории — удачный компромисс для подвижных столов, порталов и кареток небольших ЧПУ станков и 3D‑принтеров.
Типоразмер 9 мм.

Рез осуществляется абразивной отрезной пилой, в следствие чего:
Точность реза составляет ±5мм. Кроме этого, заказанная длина может быть на 10 мм короче (толщина диска + биение отрезной пилы). Угол реза в 90 градусов не гарантируется. На концах возможны цвета побежалости, расстояние от концов до отверстий также не регламентируется. Просьба учитывать эти условия при заказе продукции.
Для получение большей точности предусмотрите соответствующий припуск в заявке, для последующей самостоятельно обработки в точный размер.

Характеристики

Артикул:
 MGN09
Длина профиля(макс), мм:
 1600
Вес, кг/м:
 0.4
Типоразмер:
 9
