SGB20N-3 | Модуль скольжения направляющей типа SGB20N, 3 ролика

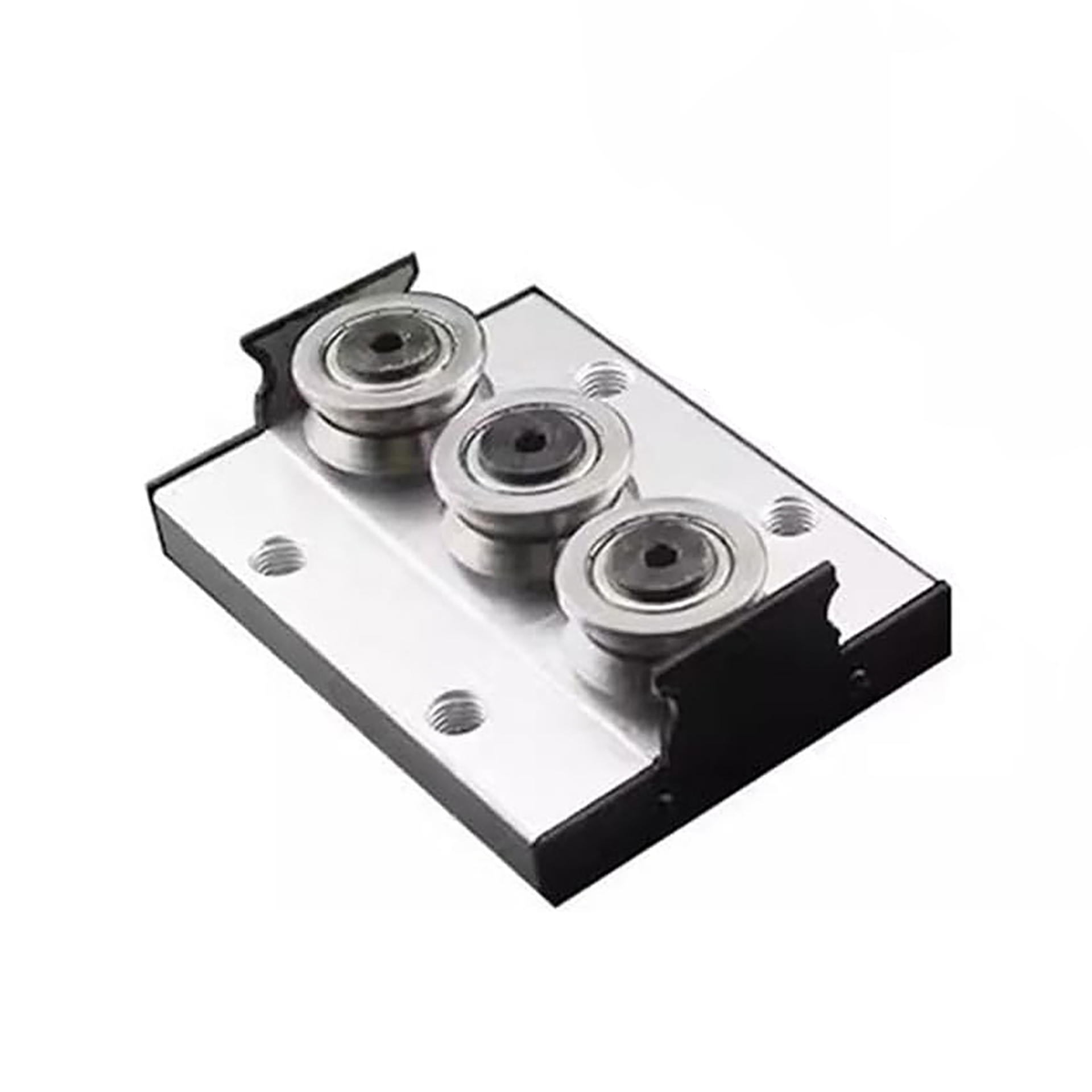

SGB20N-3 модуль скольжения направляющей типа SGB20N, 3 ролика

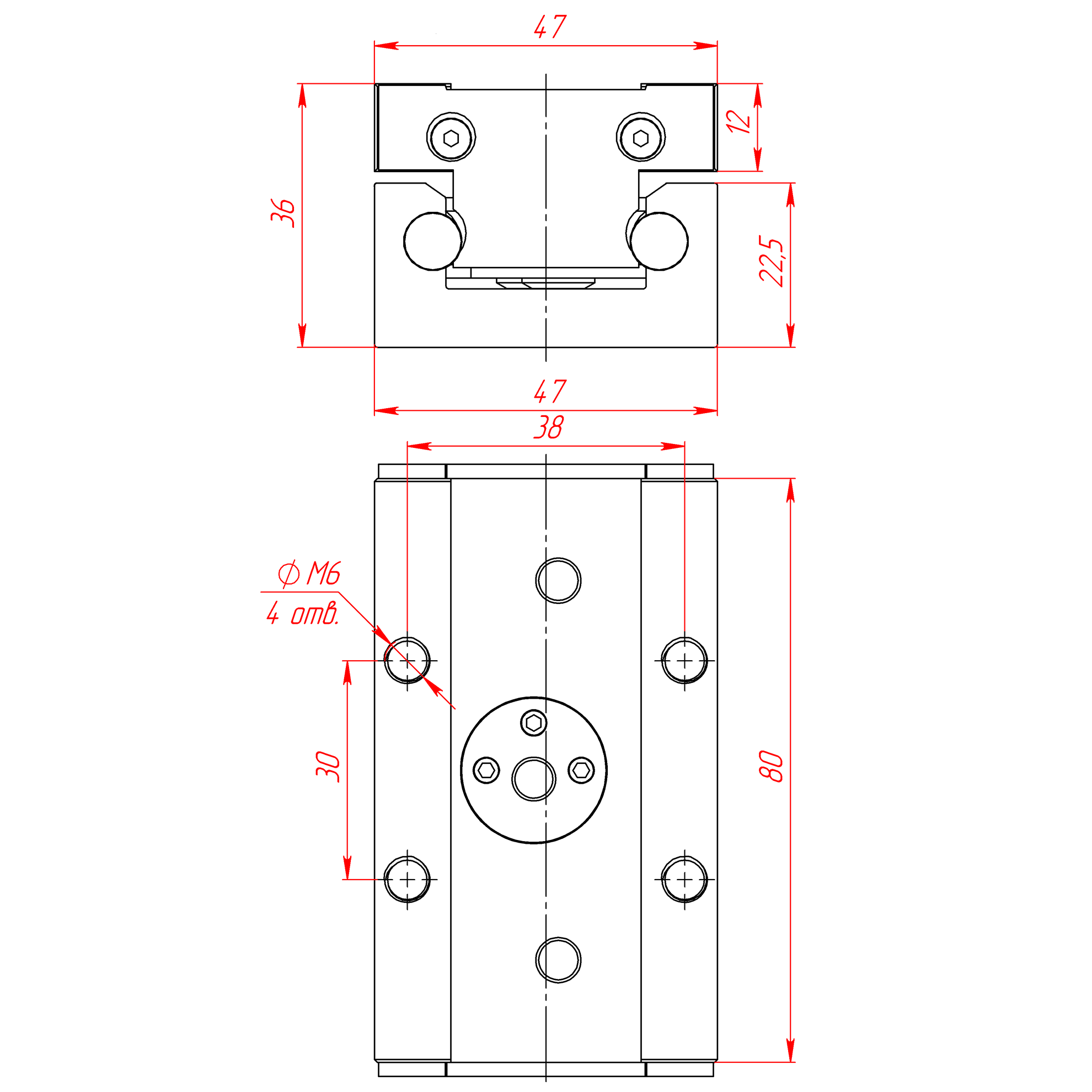

Чертеж SGB20N-3 модуля скольжения с 3 роликами

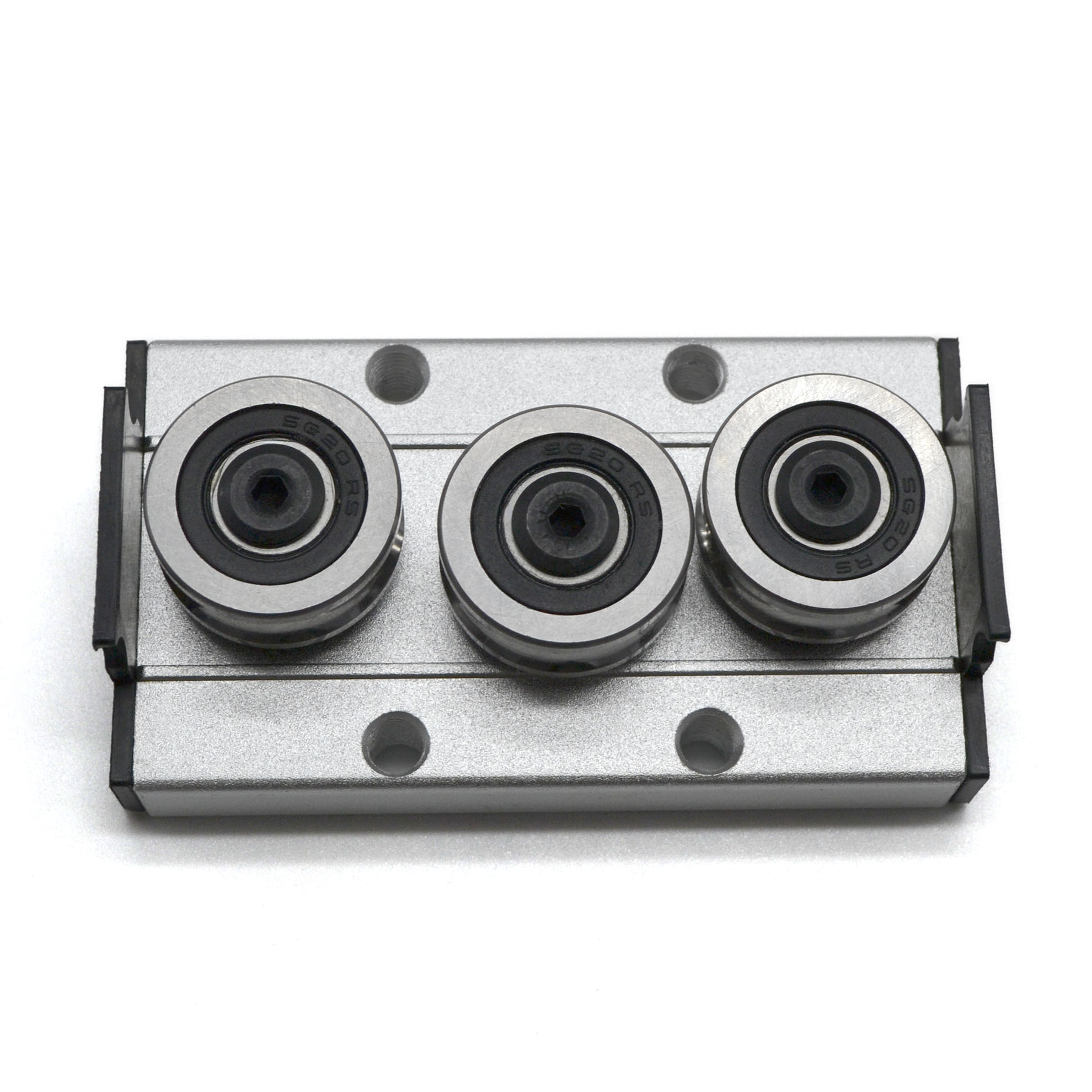

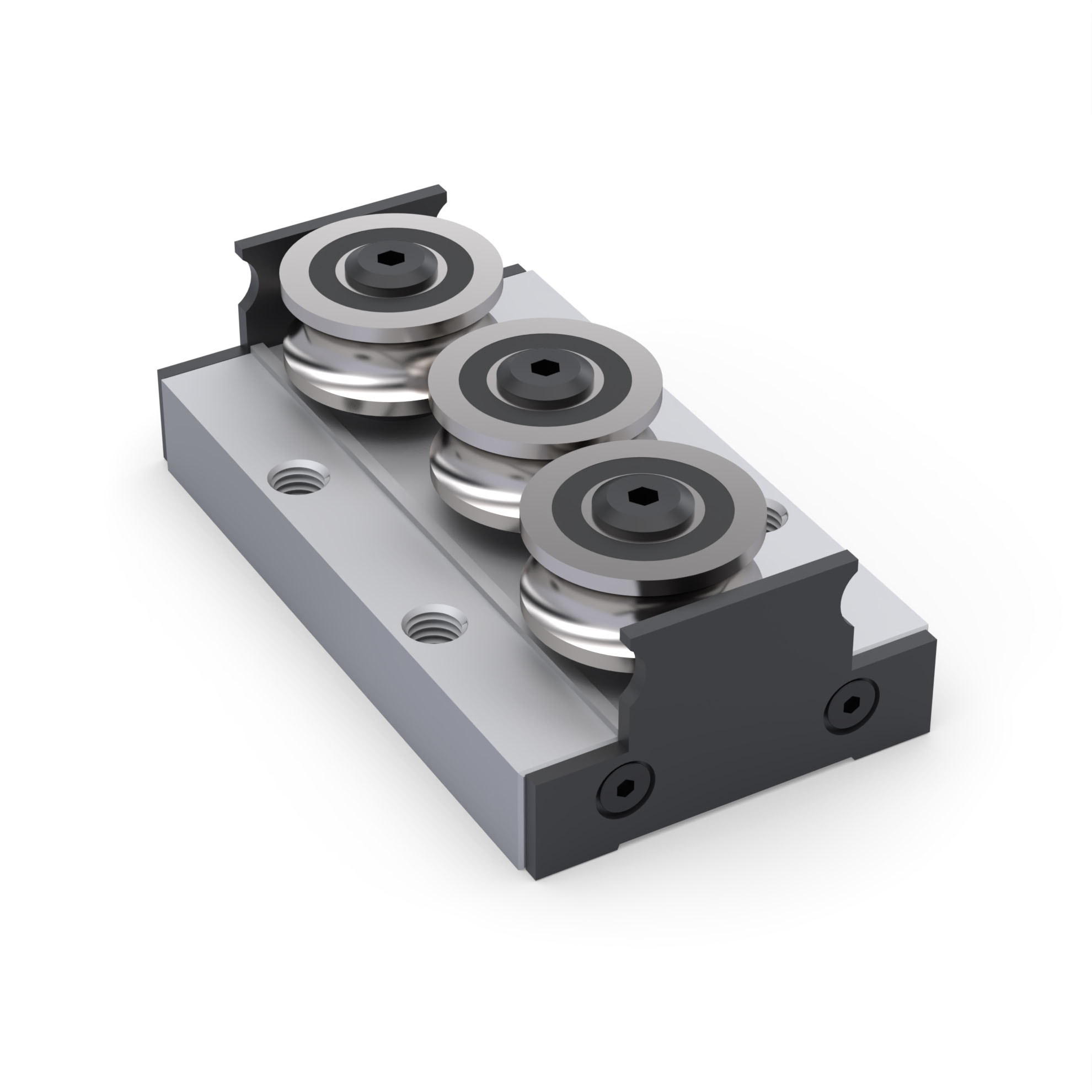

SGB20N-3 алюминиевый модуль скольжения направляющей на 3 стальных ролика

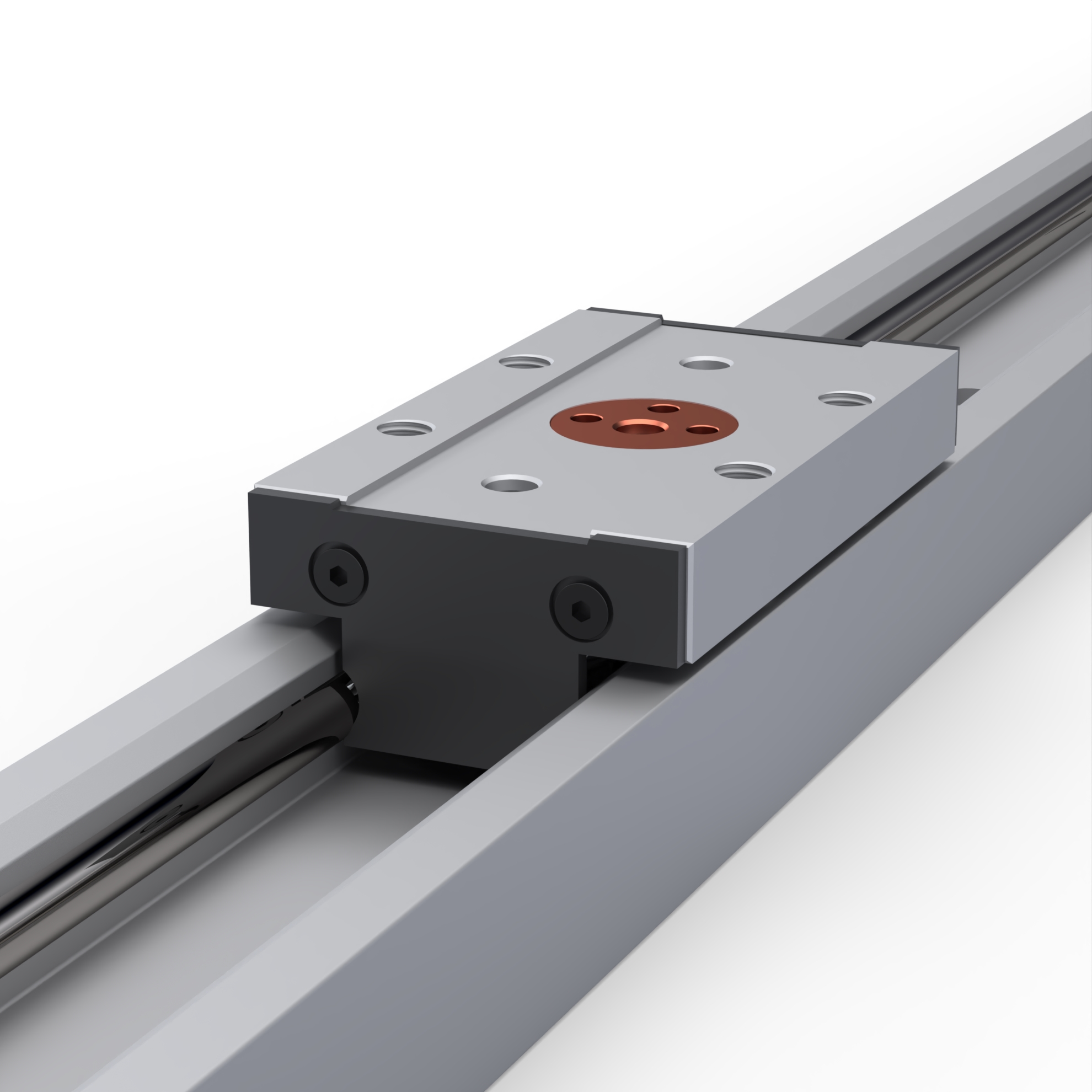

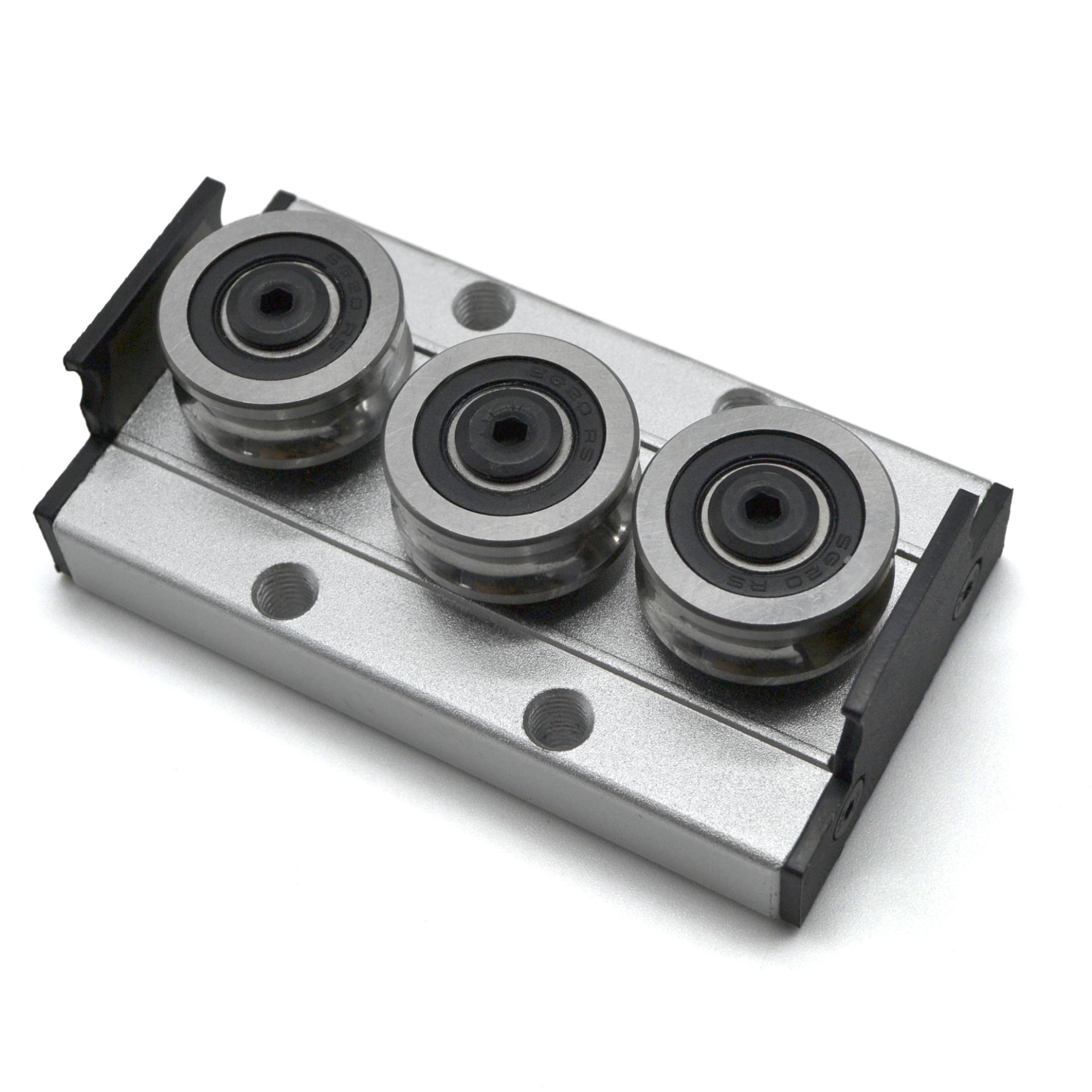

SGB20N-3 модуль скольжения 3 ролика

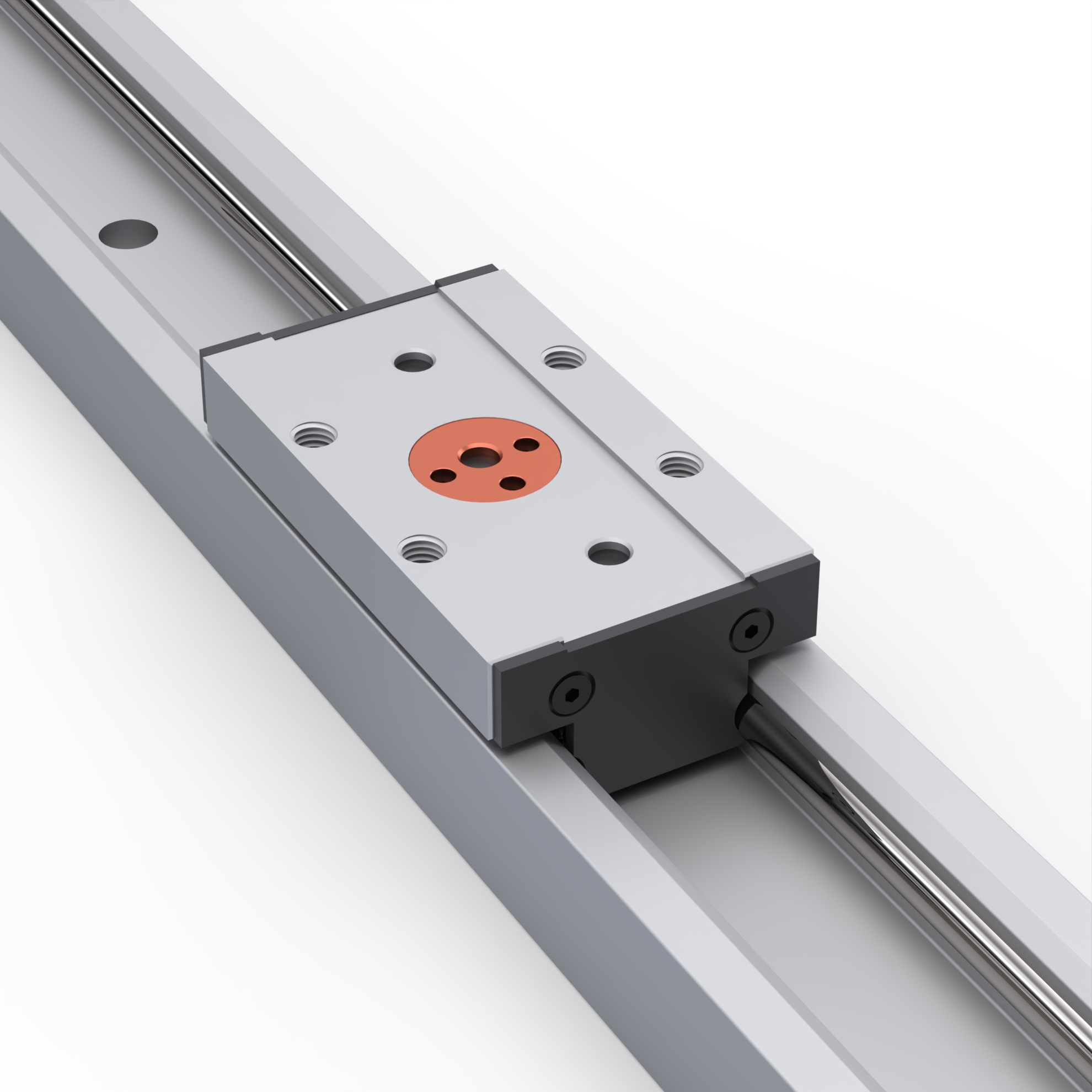

SGB20N-3 3 роликовый алюминиевый модуль скольжения

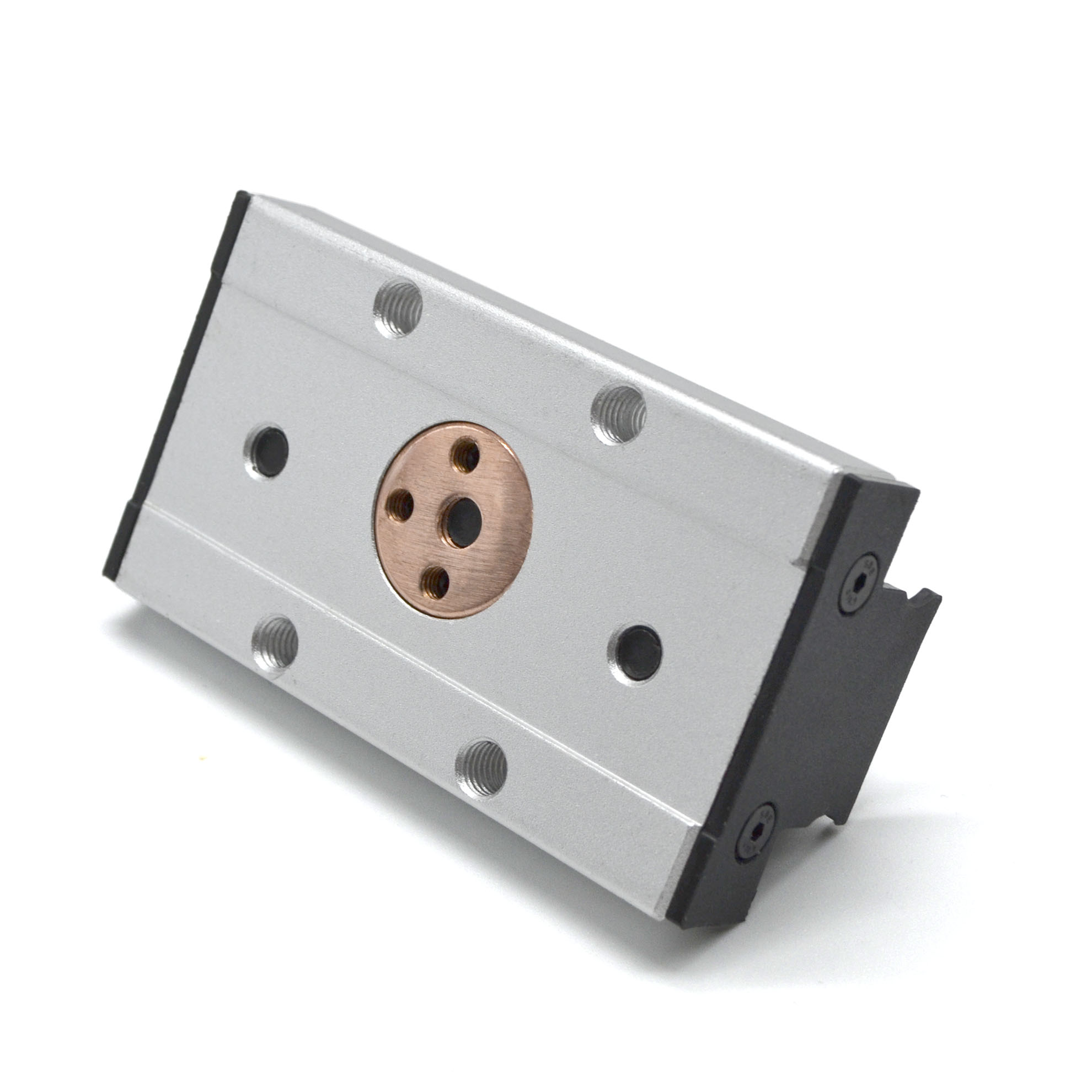

SGB20N-3 модуль скольжения из алюминия и стали

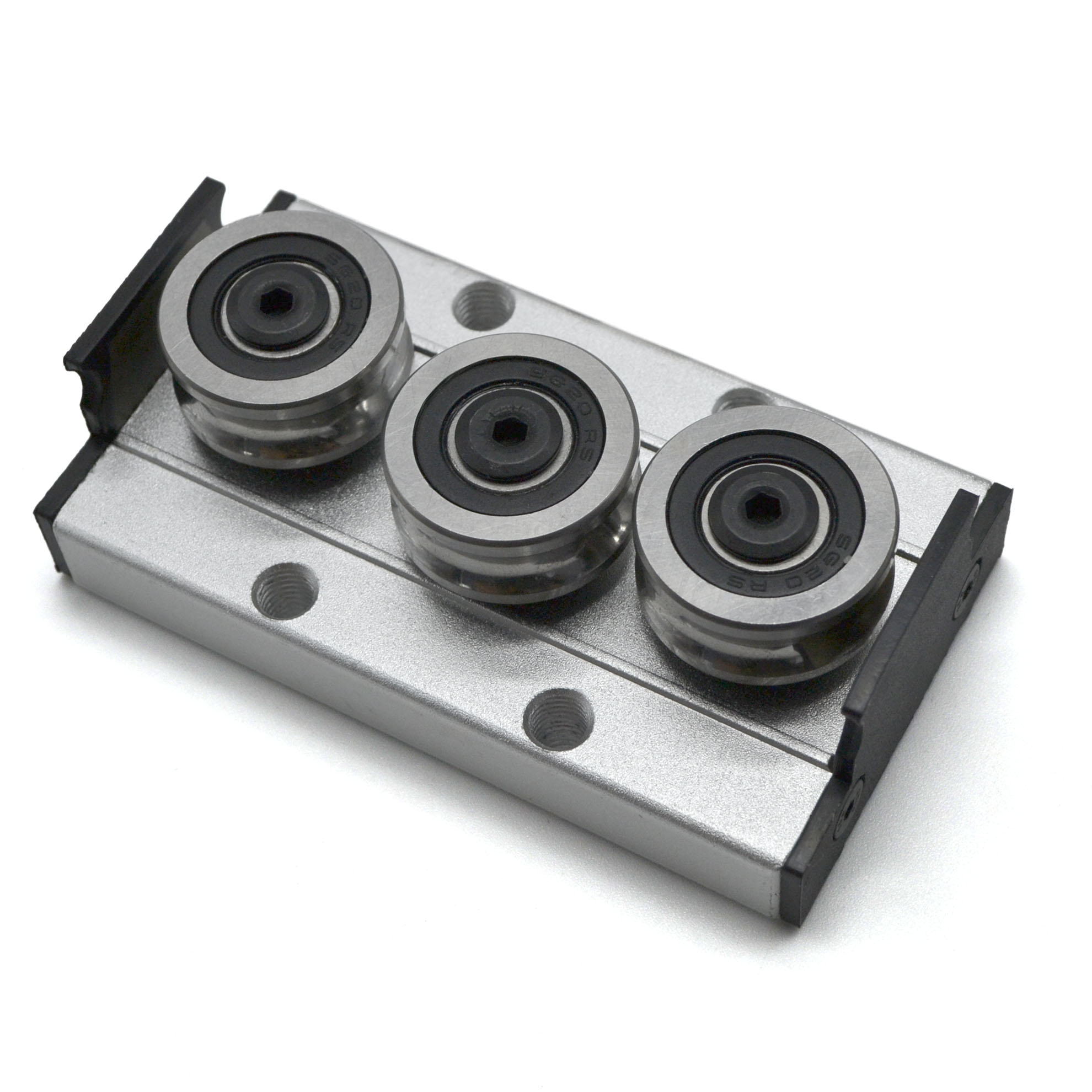

SGB20N-3 модуль скольжения 3 ролика для направляющей

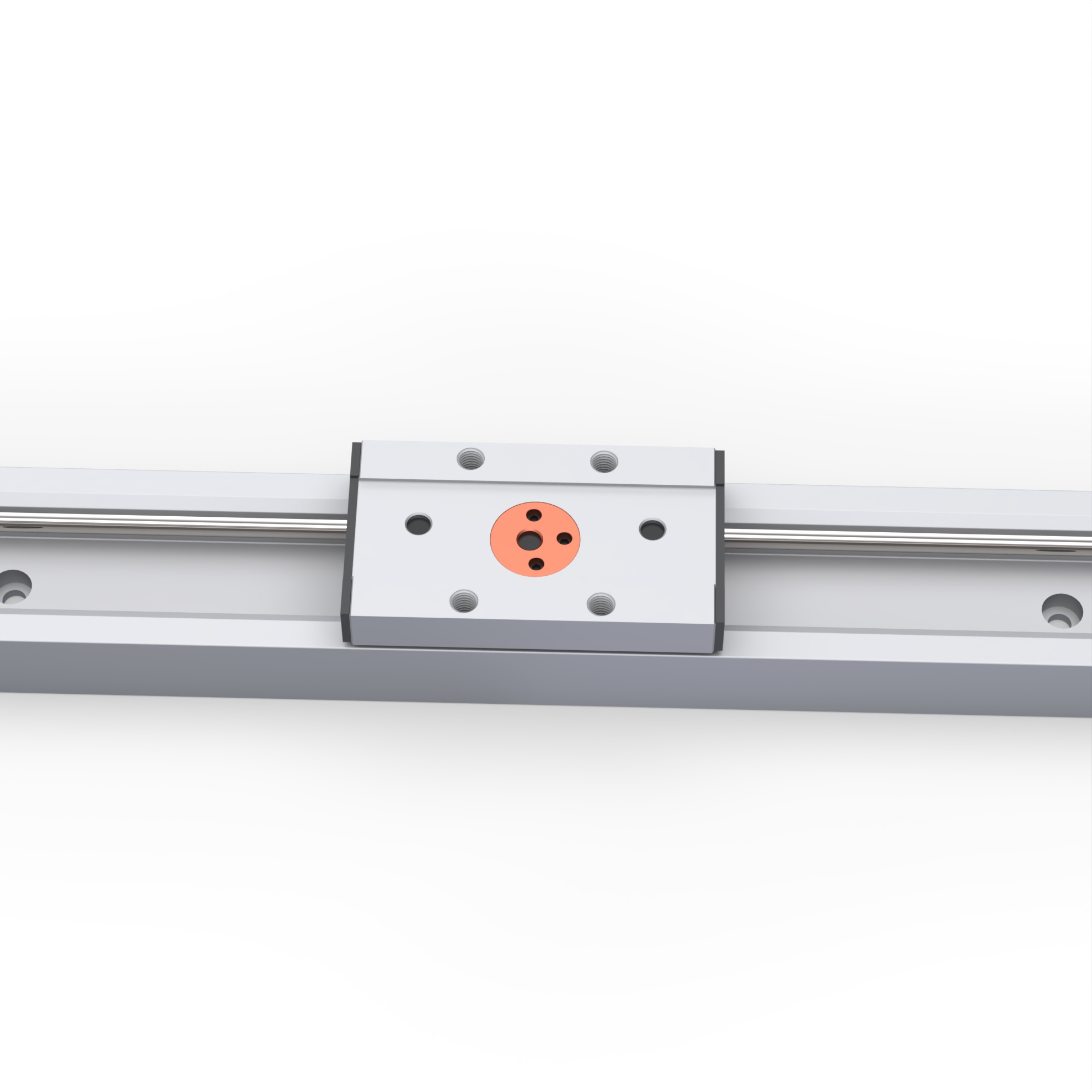

SGB20N-3 алюминиевый 3 роликовый модуль скольжения направляющей
1 890.00 руб. от 1 шт
от 3 шт 1 852.20 ₽ −2%
от 15 шт 1 814.40 ₽ −4%
от 25 шт 1 776.60 ₽ −6%
от 45 шт 1 738.80 ₽ −8%
от 65 шт 1 701.00 ₽ −10%
от 85 шт 1 663.20 ₽ −12%
Наличие SGB20N-3 | Модуль скольжения направляющей типа SGB20N, 3 ролика
На складе 100 шт
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
SGB20N-3 | Модуль скольжения направляющей типа SGB20N, 3 ролика (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
SGB20N-3 | Модуль скольжения направляющей типа SGB20N, 3 ролика (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
SGB20N-3 | Модуль скольжения направляющей типа SGB20N, 3 ролика (Чертеж).PDF

Описание

Каретка SGB20N-3 — это модуль линейного перемещения, который имеет компактный размер и использует роликовый механизм. Она предназначена для работы с направляющими рельсами SGR20N и оснащена встроенными роликами. Благодаря этой конструкции каретка обеспечивает отсутствие люфта и проворота втулки при динамических воздействиях, что гарантирует её плавное движение и долговечность.

Основные области применения:
  • Автоматизированные станки
  • Медицинское оборудование
  • 3D-принтеры
  • Телескопические и подъемные системы
Основные преимущества:
  • Долговечность: ролики устойчивы к загрязнениям и мелким частицам.
  • Простота: одна каретка и направляющая заменяют сложную конструкцию из двух рельсов.
  • Настраиваемость: эксцентриковые ролики позволяют легко регулировать прижим и устранять люфт.

Характеристики

Артикул:
 SGB20N-3
Вес, кг:
 0,23
Типоразмер:
 20
Статическая грузоподъемность, Н:
 700
Динамическая грузоподъемность, Н:
 980
