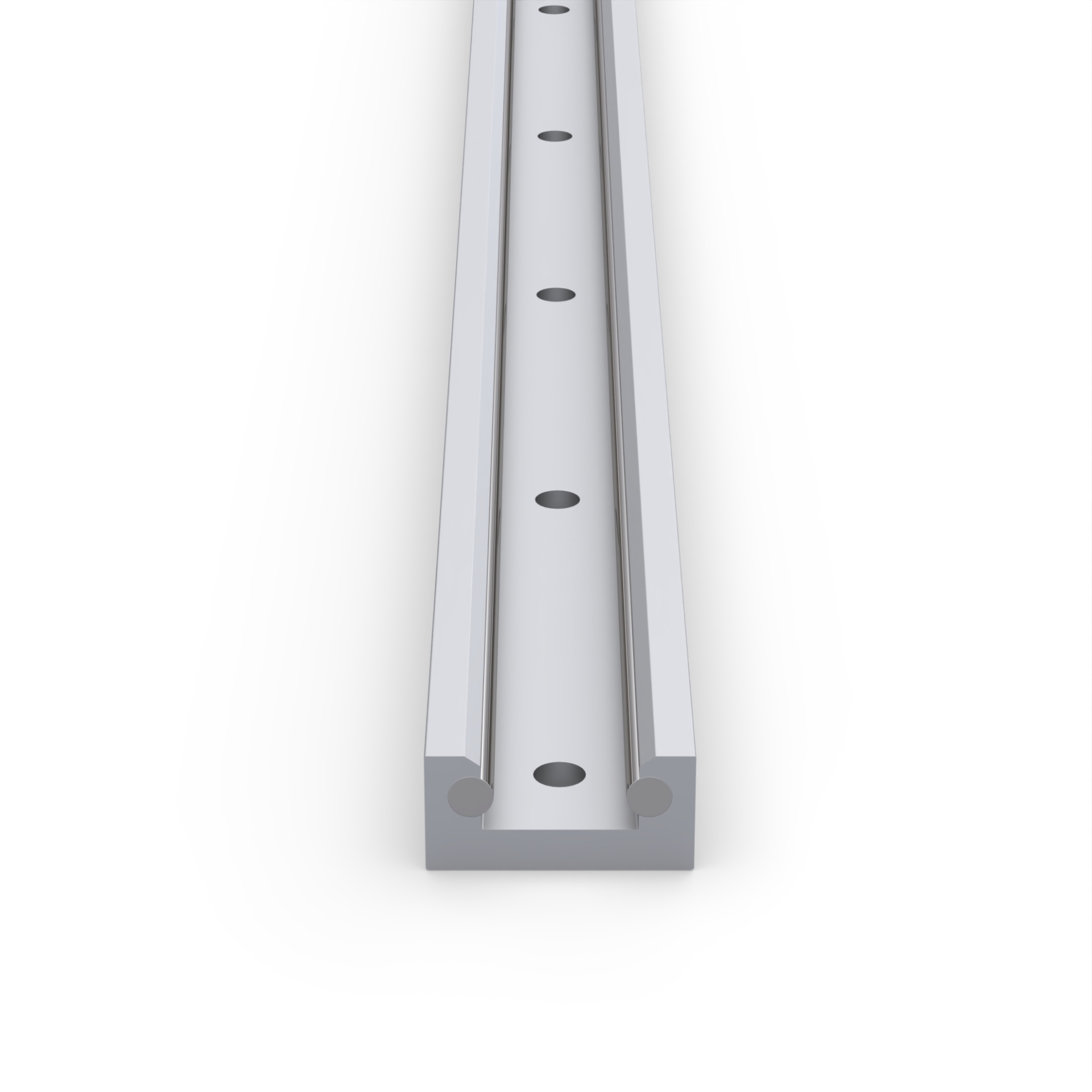

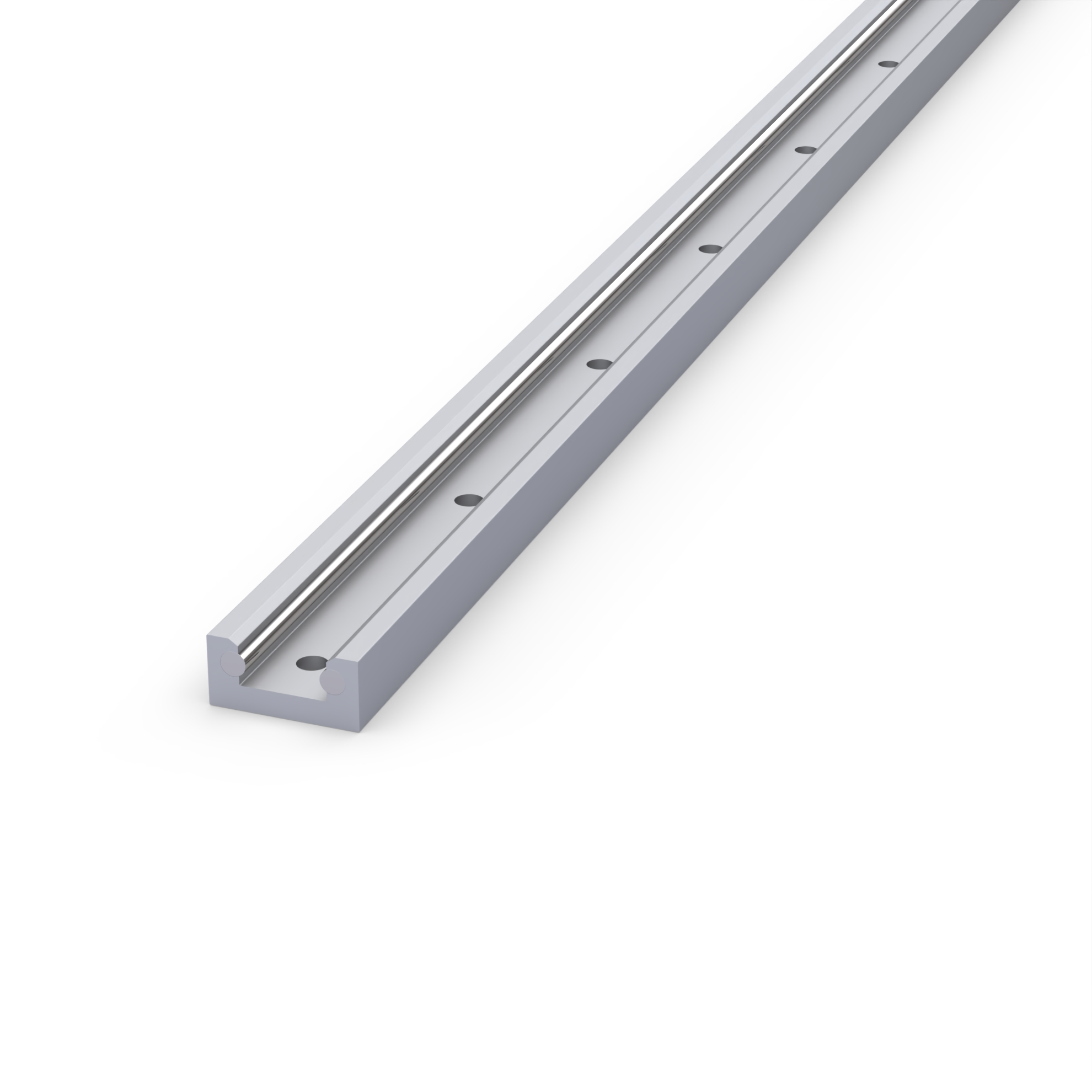

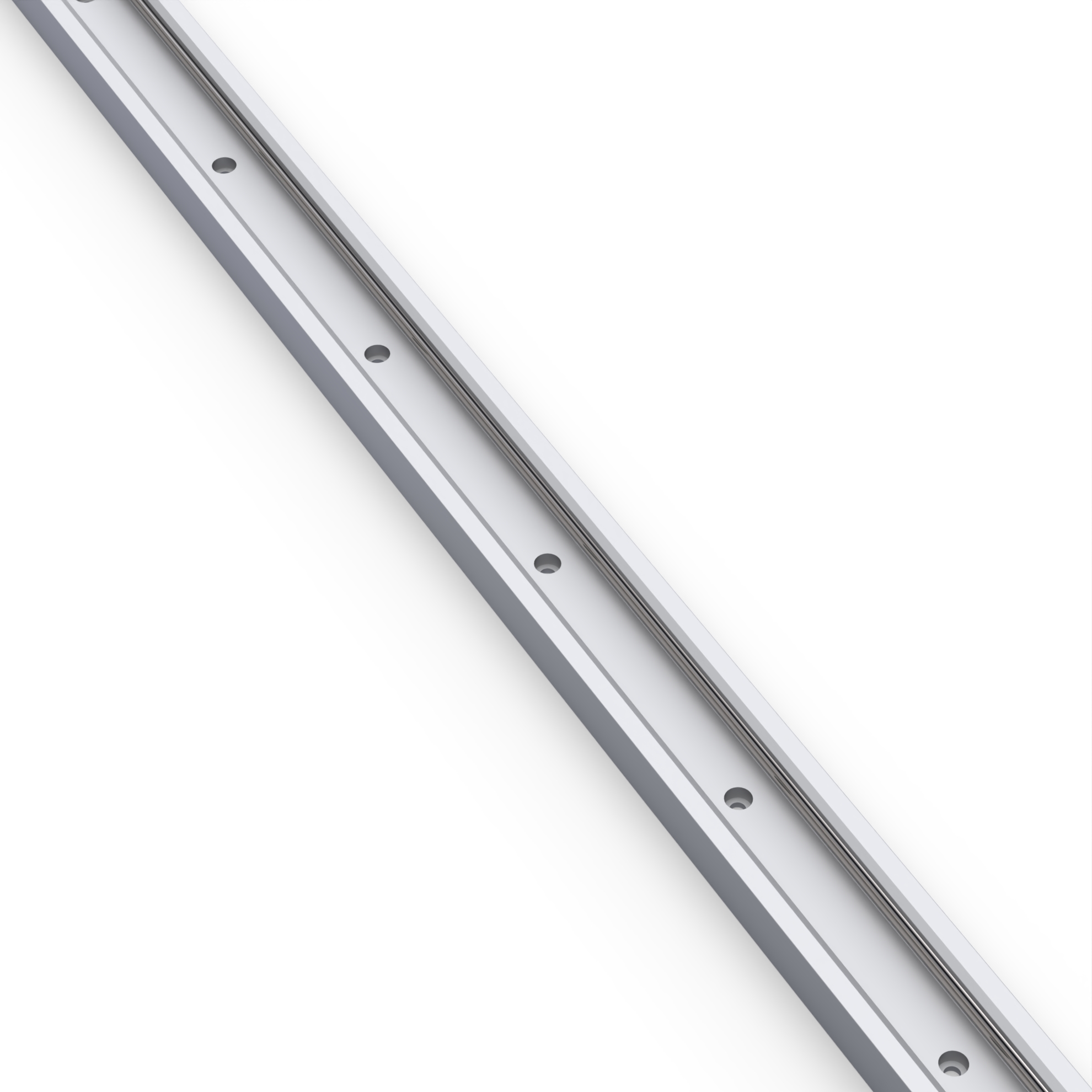

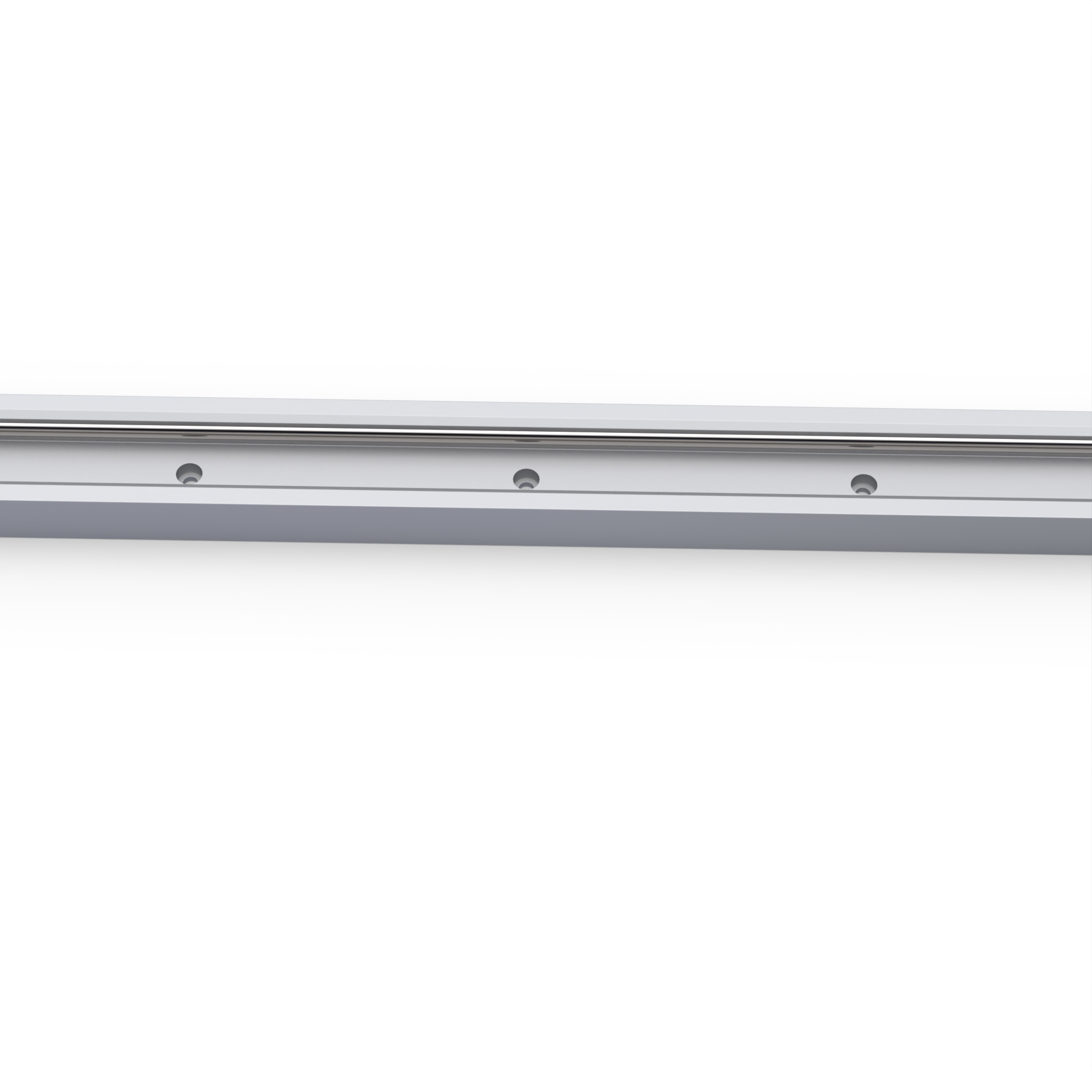

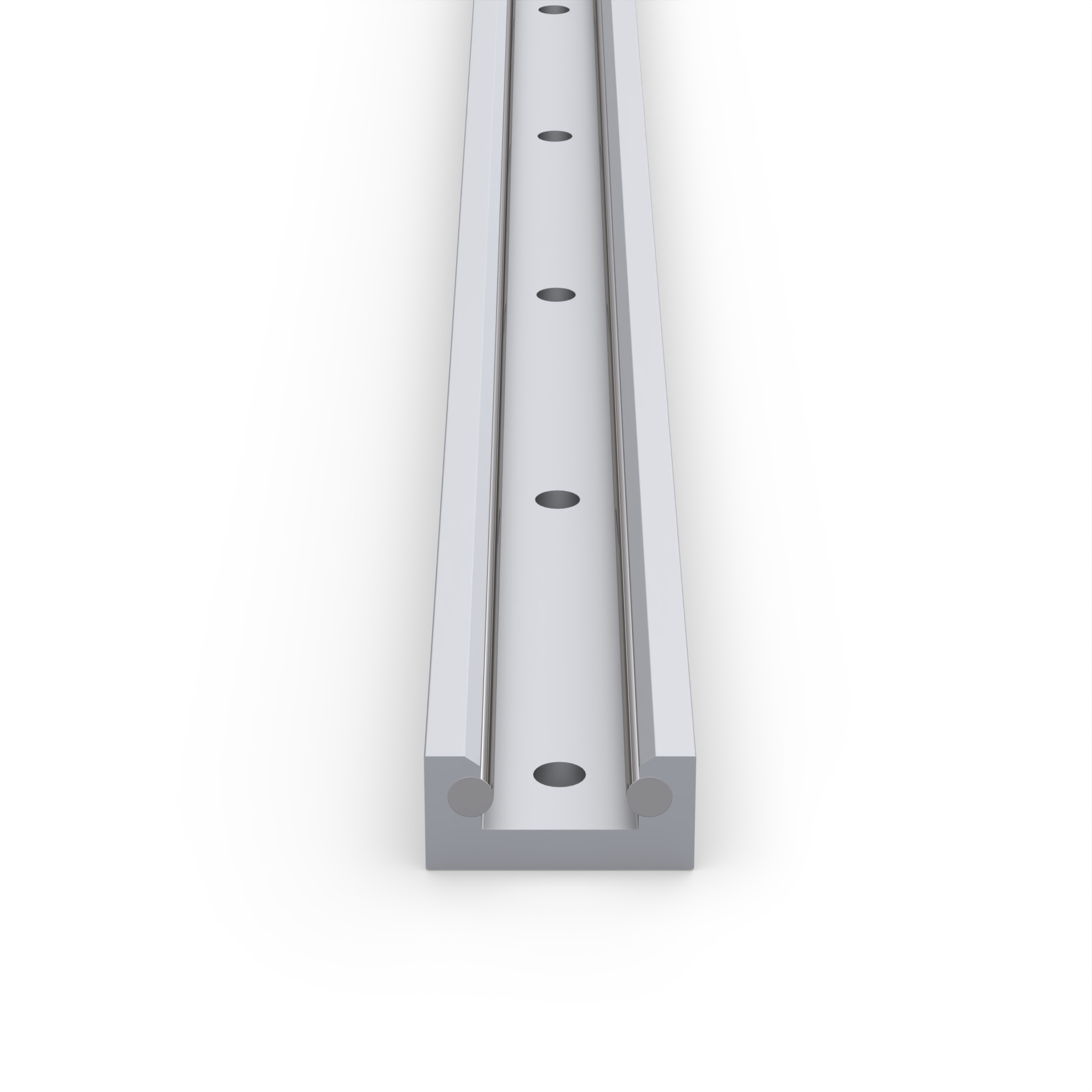

SGR20N | Направляющая 47 мм

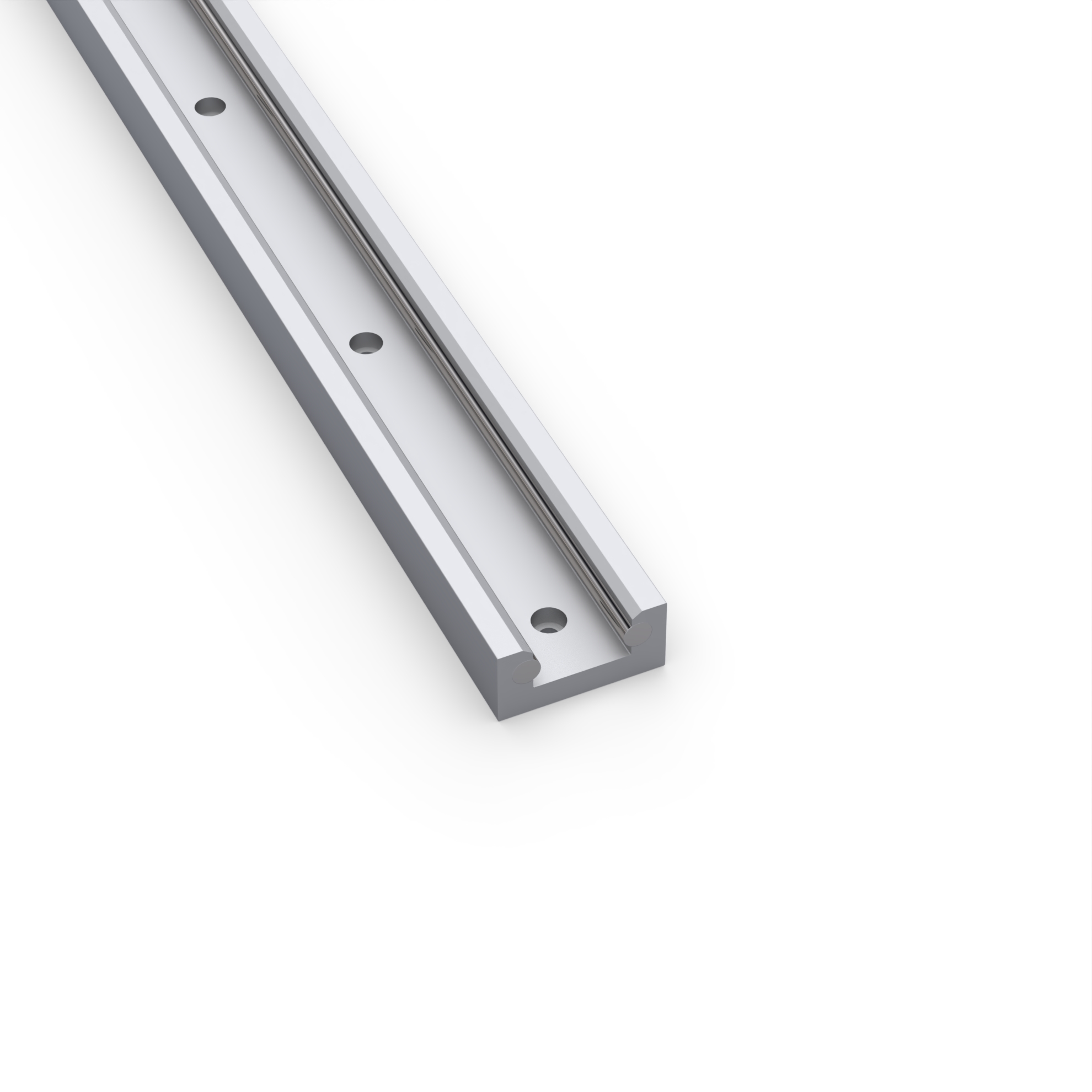

SGR20N направляющая 47 мм

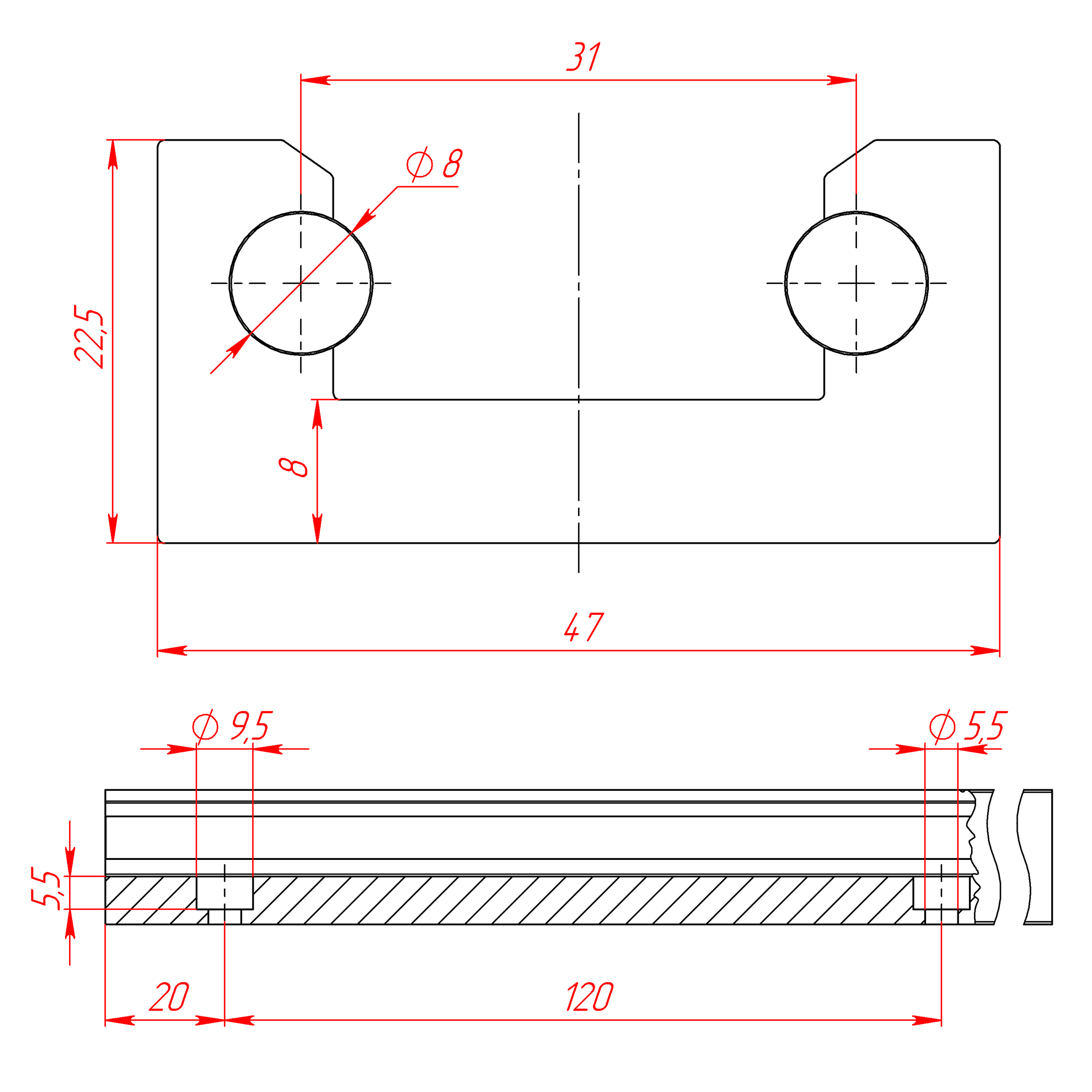

SGR20N чертеж направляющей 47 мм

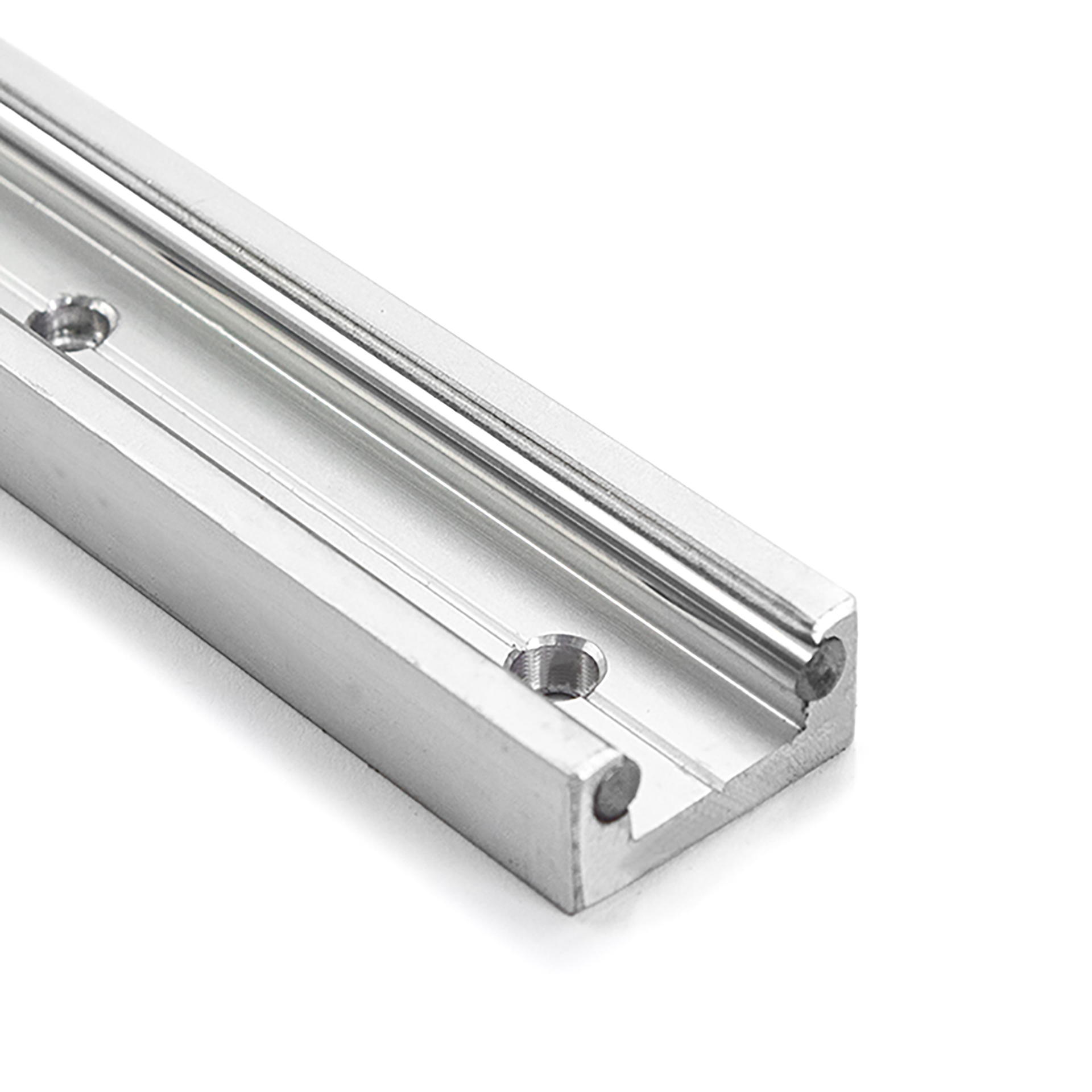

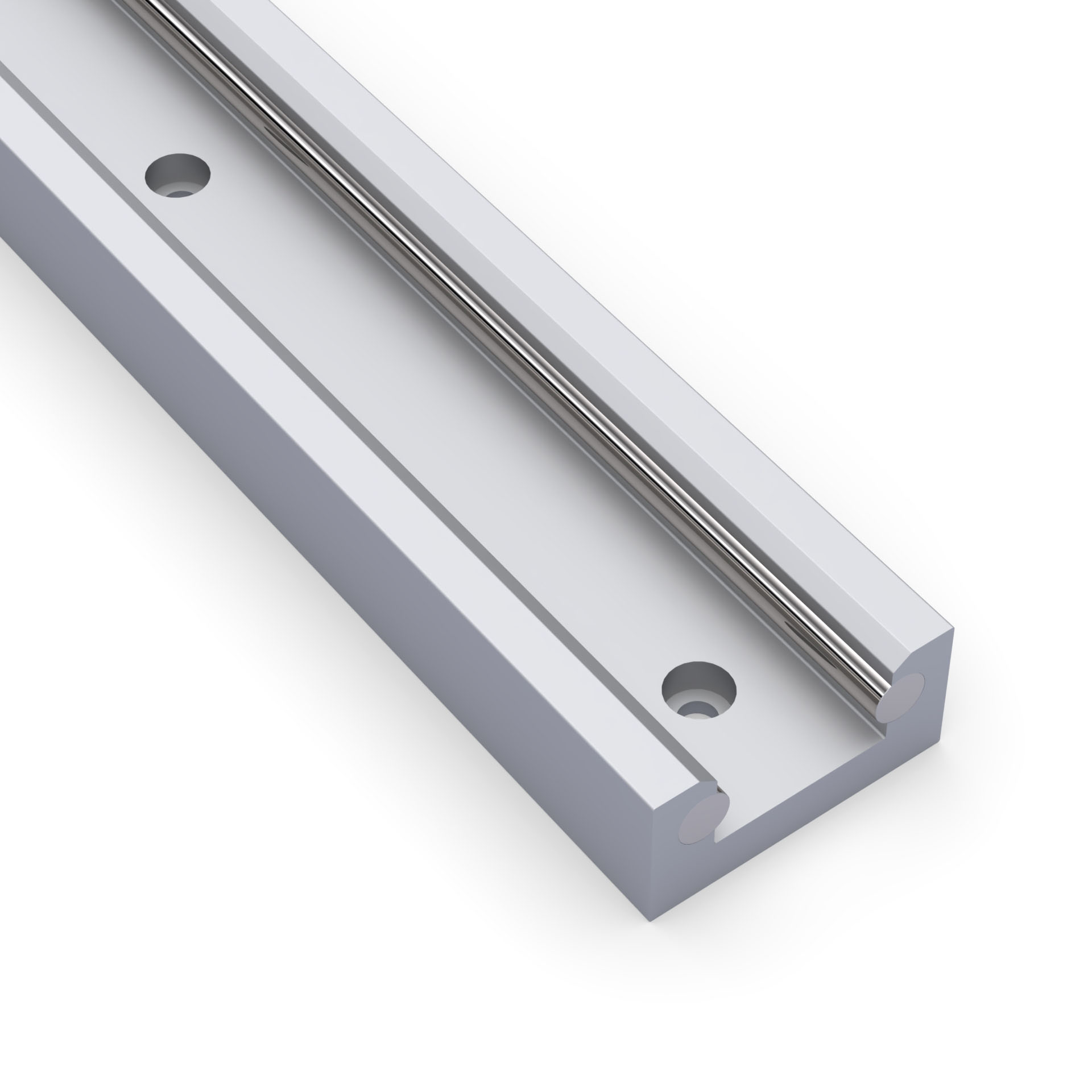

SGR20N алюминиевая направляющая 47 мм со стальными валами
SGR20N направляющая 47 мм алюминий, сталь
SGR20N направляющая шириной 47 мм из алюминия и стали

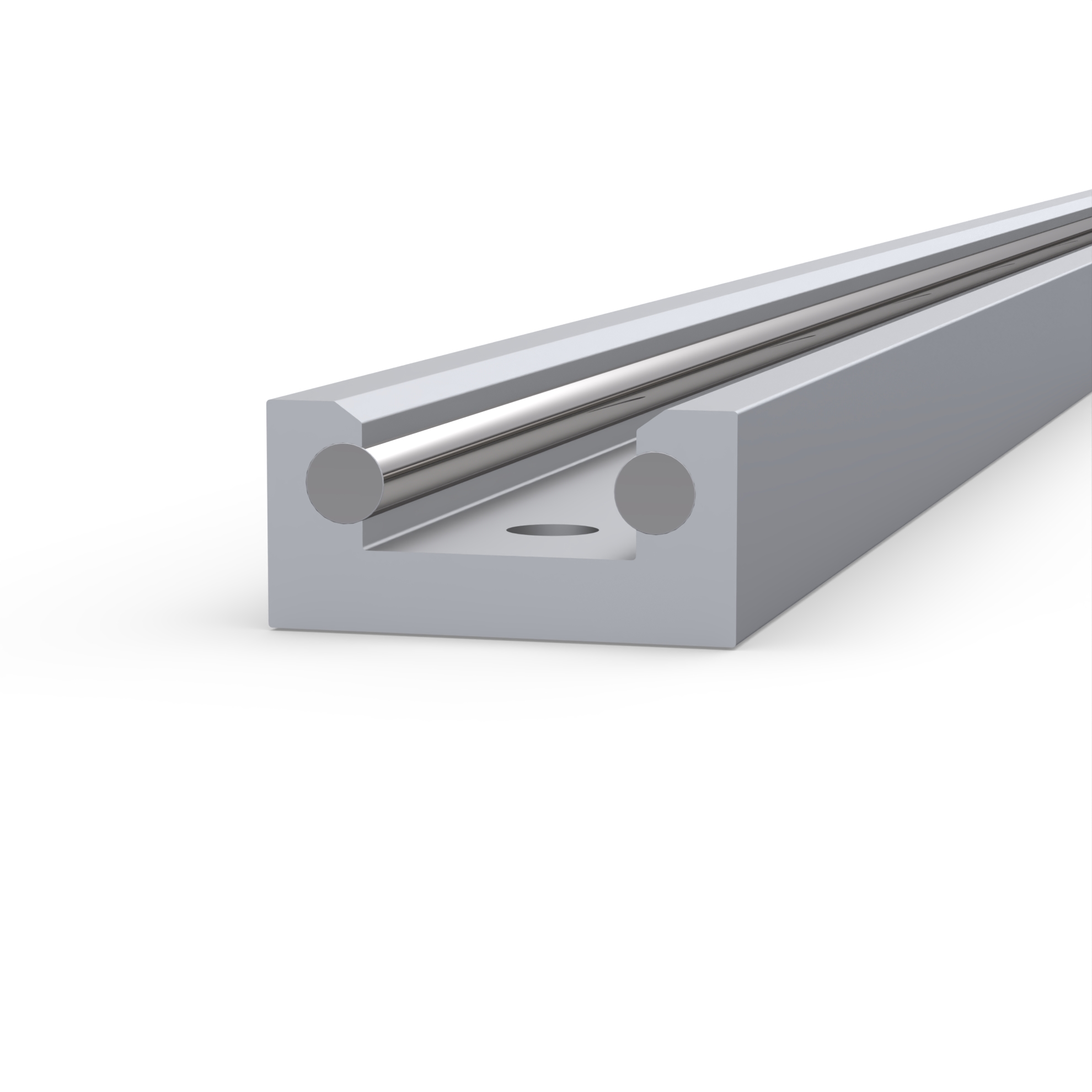

SGR20N направляющая с двумя валами шириной 47 мм
SGR20N направляющая алюминиевая 47 мм
SGR20N 47 мм алюминиевая направляющая со стальными валами
5 990.00 руб. от 1 м.
( -2 % )
5 870.20 РУБ.
от 2 м.
( -4 % )
5 750.40 РУБ.
от 3 м.
( -6 % )
5 630.60 РУБ.
от 8 м.
( -8 % )
5 510.80 РУБ.
от 16 м.
( -10 % )
5 391.00 РУБ.
от 20 м.
( -12 % )
5 271.20 РУБ.
от 28 м.
RSI
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами или с резкой пополам:
4 м
добавить
2+2 м
добавить
Наличие SGR20N | Направляющая 47 мм
НА СКЛАДЕ:
40 м.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Файлы для скачивания | чертежи | 3D-Модели

1. SGR20N | Направляющая 47 мм (3D-модель).STEP
Скачать
2. SGR20N | Направляющая 47 мм (Чертеж).PDF
Скачать

Описание

Рельс SGR20N представляет собой профильную роликовую направляющую с двумя интегрированными стальными валами. Эта конструкция обеспечивает мягкое и линейное движение, а также устойчивость к воздействию пыли. Благодаря этим характеристикам, рельсы SGR20N подходят для применения в системах, требующих высокой точности и легкости эксплуатации, таких как станки с числовым программным управлением, конвейеры и прочие промышленные механизмы.

Основные параметры
  • Тип подшипника: Каретка с закрытыми встроенными роликами (обычно 3 или 5 колес).
  • Размеры рельса: Ширина 47 мм, высота 22.5 мм.
  • Крепежные отверстия: Стандартное расстояние между ними составляет 120 мм.
  • Совместимость: Работает в паре с кареткой серии SGB20N.

Преимущества конструкции
  • Защита от загрязнений: Ролики в связке с направляющей эффективно перемалывают мелкие частицы пыли и мусора, предотвращая заклинивание каретки.
  • Долговечность: Профиль сохраняет свою геометрическую форму даже при значительных нагрузках.
Рез осуществляется абразивной отрезной пилой, в следствие чего: Точность реза составляет ±5мм. Кроме этого, заказанная длина может быть на 10 мм короче (толщина диска + биение отрезной пилы). Угол реза в 90 градусов не гарантируется. На концах возможны цвета побежалости, расстояние от концов до отверстий также не регламентируется. Просьба учитывать эти условия при заказе продукции. Для получение большей точности предусмотрите соответствующий припуск в заявке, для последующей самостоятельно обработки в точный размер.

Характеристики

Артикул:
 SGR20N
Длина профиля(макс), мм:
 4000
Вес, кг/м:
 2.4
