315.0400A.01 | Соединитель профилей под углом 45/135 градусов, серия 40

Угловой соединитель 45/135 градусов для профиля 40 серии

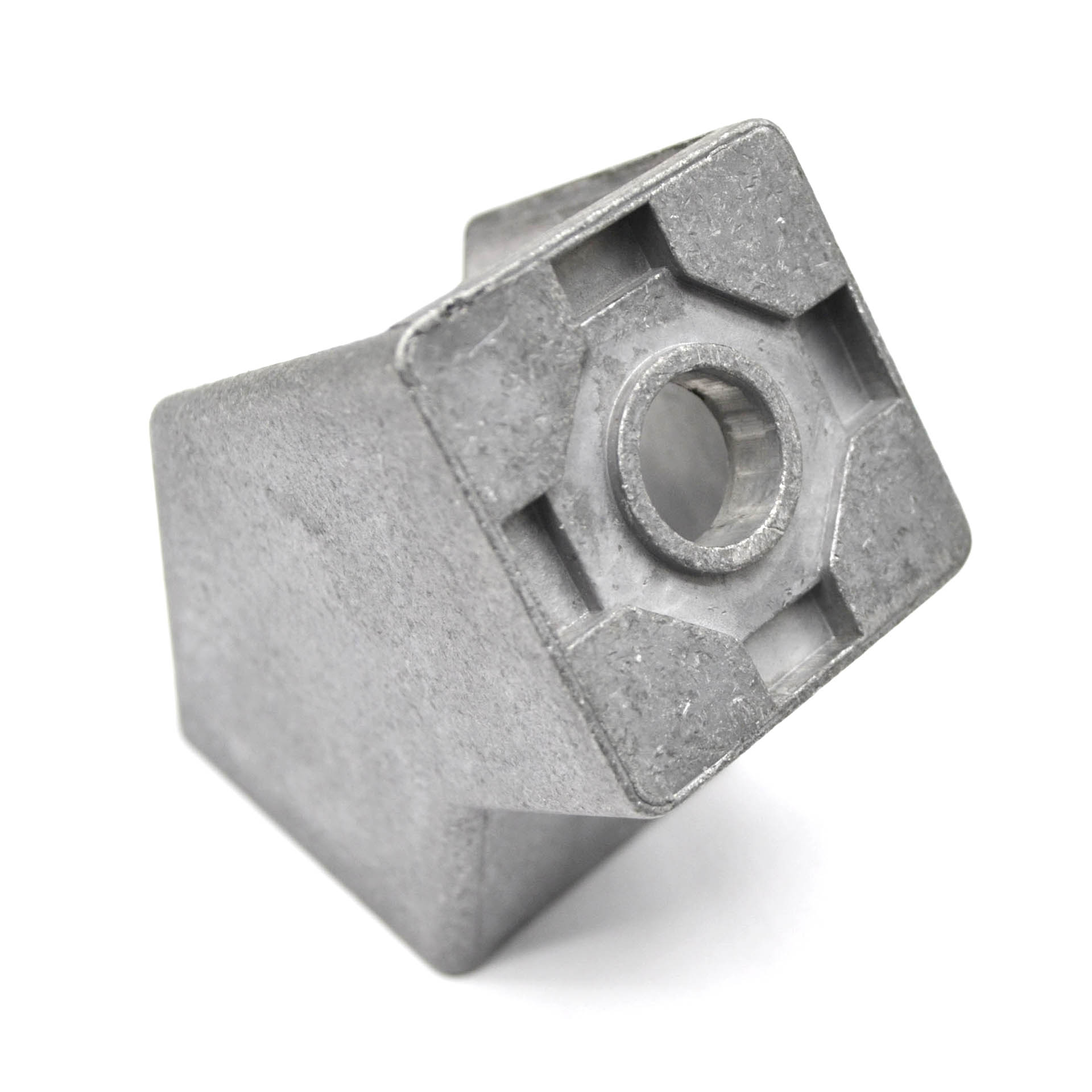

Уголок соединительный арт. 315.0400A.01

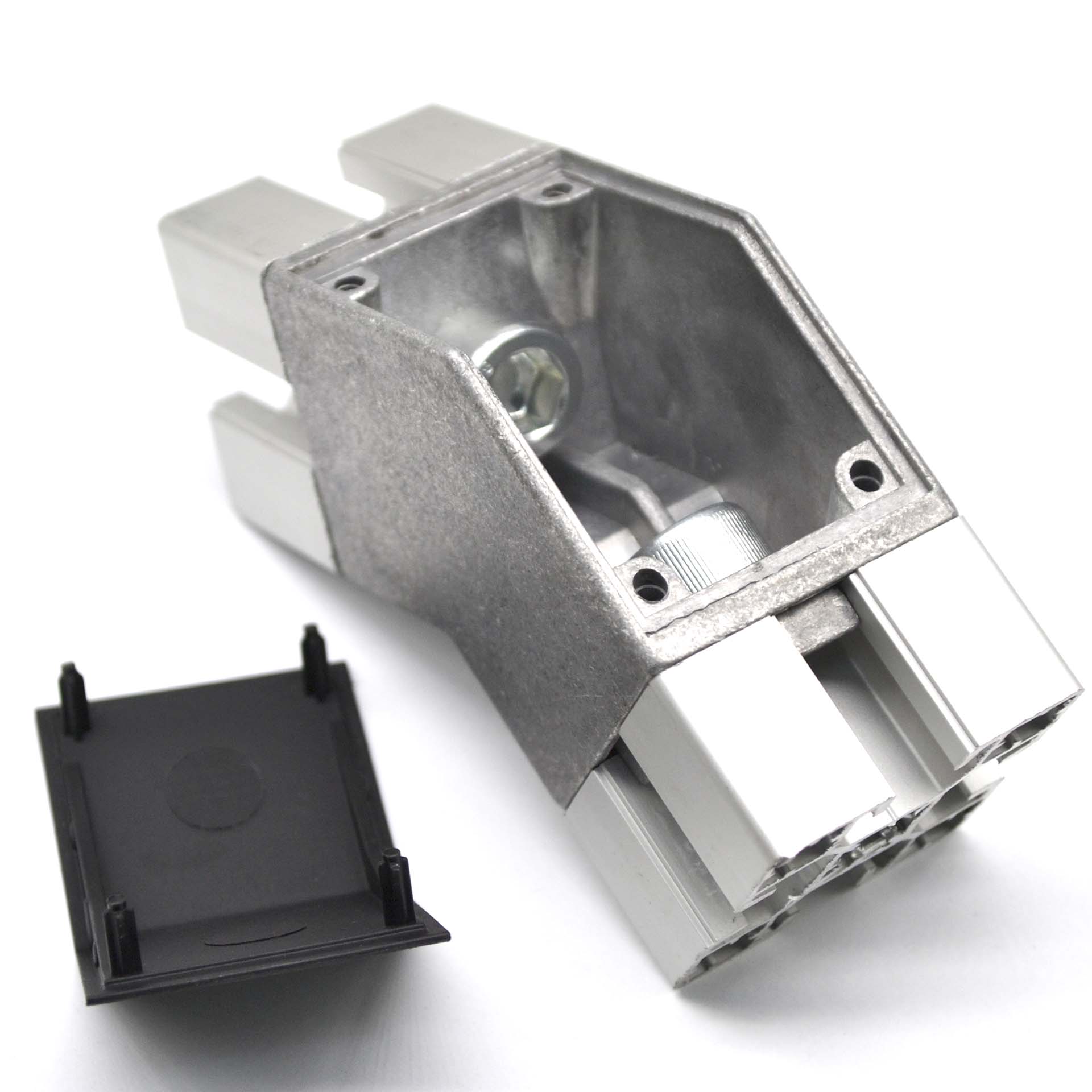

Комплект поставки уголка 315.0400A.01

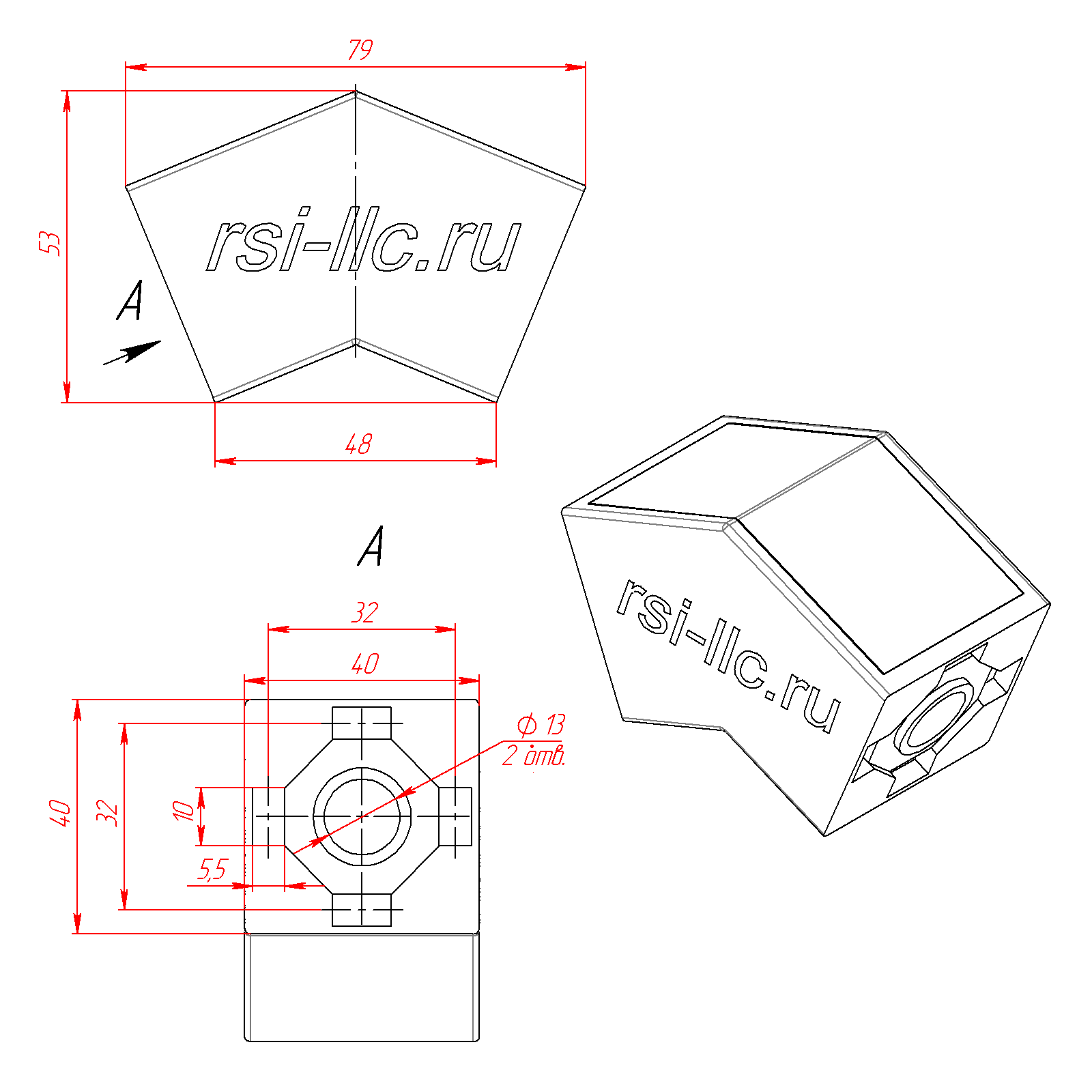

Чертёж уголка 45/135 градусов для профиля 40 арт. 315.0400A.01
602.00 руб. от 1 шт.
( -4 % )
577.92 РУБ.
от 10 шт.
( -5 % )
571.90 РУБ.
от 30 шт.
( -7 % )
559.86 РУБ.
от 50 шт.
( -10 % )
541.80 РУБ.
от 100 шт.
( -15 % )
511.70 РУБ.
от 200 шт.
RSI
Количество
добавить
Наличие 315.0400A.01 | Соединитель профилей под углом 45/135 градусов, серия 40
НА СКЛАДЕ
≈ 60 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Алюминиевый угловой соединитель под углом 45/135 градусов. Совместим с профилями серии 40.

Загрузить:
- 3D-Модель (315.0400A.01.step)
- Чертеж (315.0400A.01.pdf)
Не забудьте купить комплект крепежа к алюминиевому угловому соединителю арт. 315.0400A.01:

При использовании профиля серии 40 с пазом 8 мм:

Для соединения "торец-торец":
1. Винт М8х25 (ISO7380 или DIN912)  - 2 шт.
Для соединения "торец-паз":
1. Винт М8х25 (ISO7380 или DIN912)  - 1 шт.
2. Винт М8х20 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый, паз 8, М8, серия 40, арт. 5071 - 1 шт.
    - или Винт М8х20 (ISO7380 или DIN912)  - 1 шт.  + Сухарь пазовый алюминиевый, паз 8, М8, серия 40, арт. 5071AL - 1 шт.
    - или Винт М8х20 (ISO7380 или DIN912)  - 1 шт.  + Сухарь пазовый с пружинкой, паз 8, М8, серия 40, арт. 5260 - 1 шт.
    - или Винт М6х20 (ISO7380 или DIN912) - 1 шт. + Т-гайка, Паз 8, М6, серия 40, арт. 5011 - 1 шт.
Для соединения "паз-паз":
1. Винт М8х20 (ISO7380 или DIN912)  - 2 шт. + Сухарь пазовый, паз 8, М8, серия 40, арт. 5071 - 2 шт.
    - или Винт М8х20 (ISO7380 или DIN912)  - 2 шт.  + Сухарь пазовый алюминиевый, паз 8, М8, серия 40, арт. 5071AL - 2 шт.
    - или Винт М8х20 (ISO7380 или DIN912)  - 2 шт.  + Сухарь пазовый с пружинкой, паз 8, М8, серия 30, арт. 5260 - 2 шт.
    - или Винт М6х20 (ISO7380 или DIN912) - 2 шт. + Т-гайка, Паз 10, М8, серия 40, арт. 5011 - 2 шт.

При использовании профиля серии 40 с пазом 10 мм:

Для соединения "торец-торец":
1. Винт М8х25 (ISO7380 или DIN912)  - 2 шт.
Для соединения "торец-паз":
1. Винт М8х25 (ISO7380 или DIN912)  - 1 шт.
2. Винт М8х20 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый, паз 10, М8, серия 40, арт. 5074 - 1 шт.
    - или Винт М8х20 (ISO7380 или DIN912)  - 1 шт.  + Сухарь пазовый алюминиевый, паз 10, М8, серия 40, арт. 5074AL - 1 шт.
    - или Винт М8х20 (ISO7380 или DIN912) - 1 шт. + Сухарь пазовый c фиксатором, паз 10, М8, серия 40, арт 2A11.A41A.01 - 1 шт.
    - или Винт М8х20 (ISO7380 или DIN912) - 1 шт. + Т-гайка, Паз 10, М8, серия 40, арт. 5018 - 1 шт.
Для соединения "паз-паз":
1. Винт М8х20 (ISO7380 или DIN912)  - 2 шт. + Сухарь пазовый, паз 10, М8, серия 40, арт. 5074 - 2 шт.
    - или Винт М8х20 (ISO7380 или DIN912)  - 2 шт.  + Сухарь пазовый алюминиевый, паз 10, М8, серия 40, арт. 5074AL - 2 шт.
    - или Винт М8х20 (ISO7380 или DIN912) - 2 шт. + Сухарь пазовый c фиксатором, паз 10, М8, серия 40, арт 2A11.A41A.01 - 2 шт.
    - или Винт М8х20 (ISO7380 или DIN912) - 2 шт. + Т-гайка, Паз 10, М8, серия 40, арт. 5018 - 2 шт.

Характеристики

Артикул:
 315.0400A.01
Профили:
 с пазом 8 мм, с пазом 8 мм, серия 40, с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Ширина паза, мм:
 8 и 10
Материал:
 Алюминий
Покрытие:
 без покрытия
Вес, кг:
 0,12
