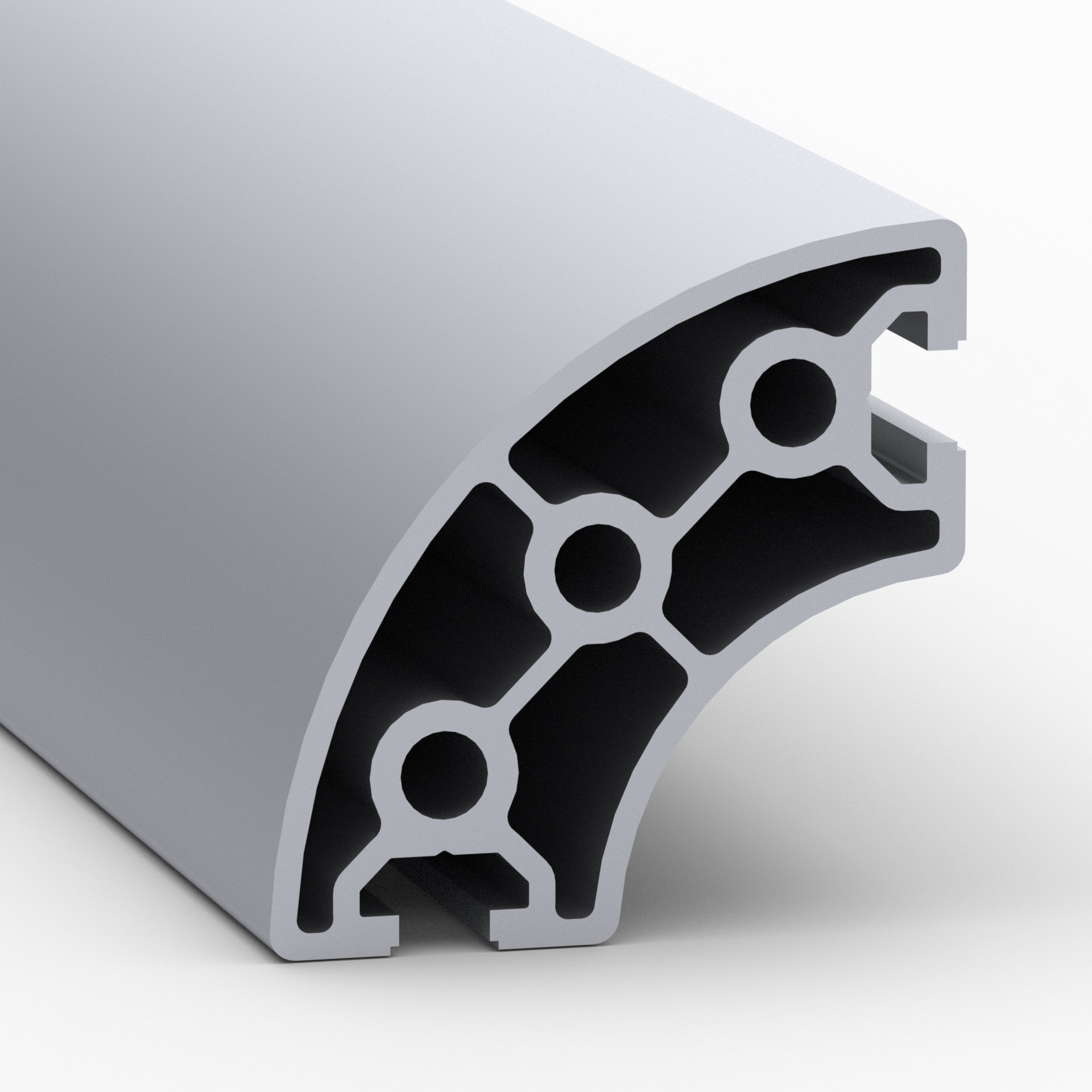

Конструкционный профиль 40х80х80 радиусный мм паз 10 мм без покрытия

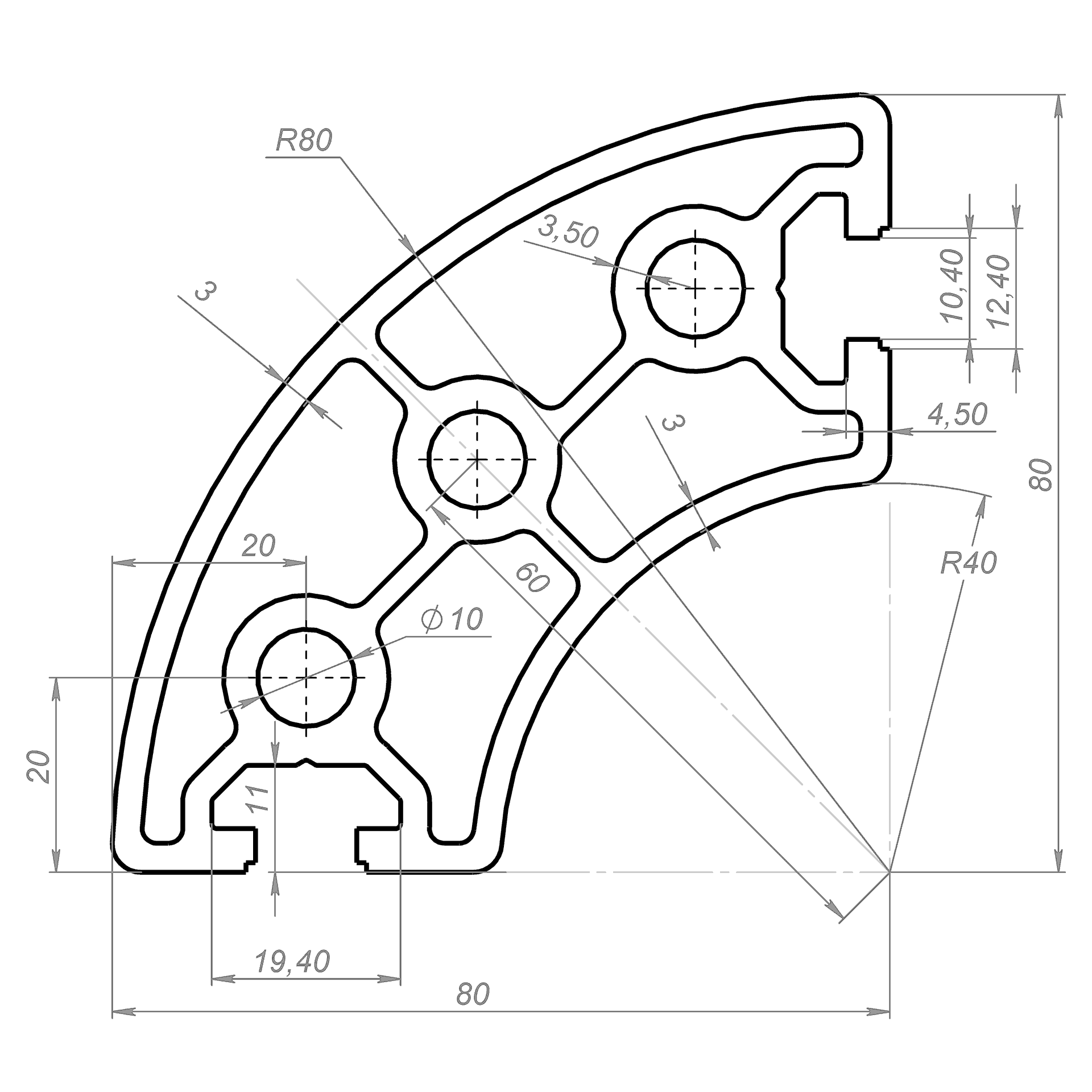

Чертеж радиусного конструкционного профиля 40х80х80 паз 10 мм

3 960.00 руб. от 1 м.

( -2 % )	3 880.80 РУБ.	от 3 м.
( -3 % )	3 841.20 РУБ.	от 6 м.
( -5 % )	3 762.00 РУБ.	от 12 м.
( -8 % )	3 643.20 РУБ.	от 24 м.
( -10 % )	3 564.00 РУБ.	от 48 м.
( -12 % )	3 484.80 РУБ.	от 96 м.

Купить целыми хлыстами без распила:

Выберите длину

Кол-во отрезков

добавить

Купить с резкой в размер

ПОД
ЗАКАЗ

РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

3D модель-онлайн:

Нажми для просмотра в 3D ▼

Добавьте необходимые отрезки и рассчитайте карту распила

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

Цена 1 реза ( для арт. OB-408080R-BP ): 90 руб.

Ширина реза: 5 мм.

Кратность продажи: 1000 мм

Минимальная длина ликвидного остатка: 2005 мм

Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен

Ошибка! Укажите длину хотя бы одного отрезка!

Описание

Нарезать можем в любые размеры, но продается профиль кратно 3м.

Загрузить:

- Чертеж (OB-408080R-BP.DXF)

- 3D модель (OB-408080R-BP.step)

Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:	OB-408080R-BP
Длина профиля(макс), мм:	6040
Дробеструйная обработка:	нет
Профили:	с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Ширина паза, мм:	10
Материал:	AlMgSi 6063 Т6
Покрытие:	Без покрытия
Тип сырья:	Первичное
Вес, кг/м:	4.0
Площадь сечения, см2:	14.61
Момент инерции, Ix(см4):	74.73
Момент инерции, Iy(см4):	74.73
Момент сопротивления, WX (см3):	18.68
Момент сопротивления, WY (см3):	18.68
Предельные отклонения размеров и допуски формы поверхности:	по ГОСТ 8617-2018
