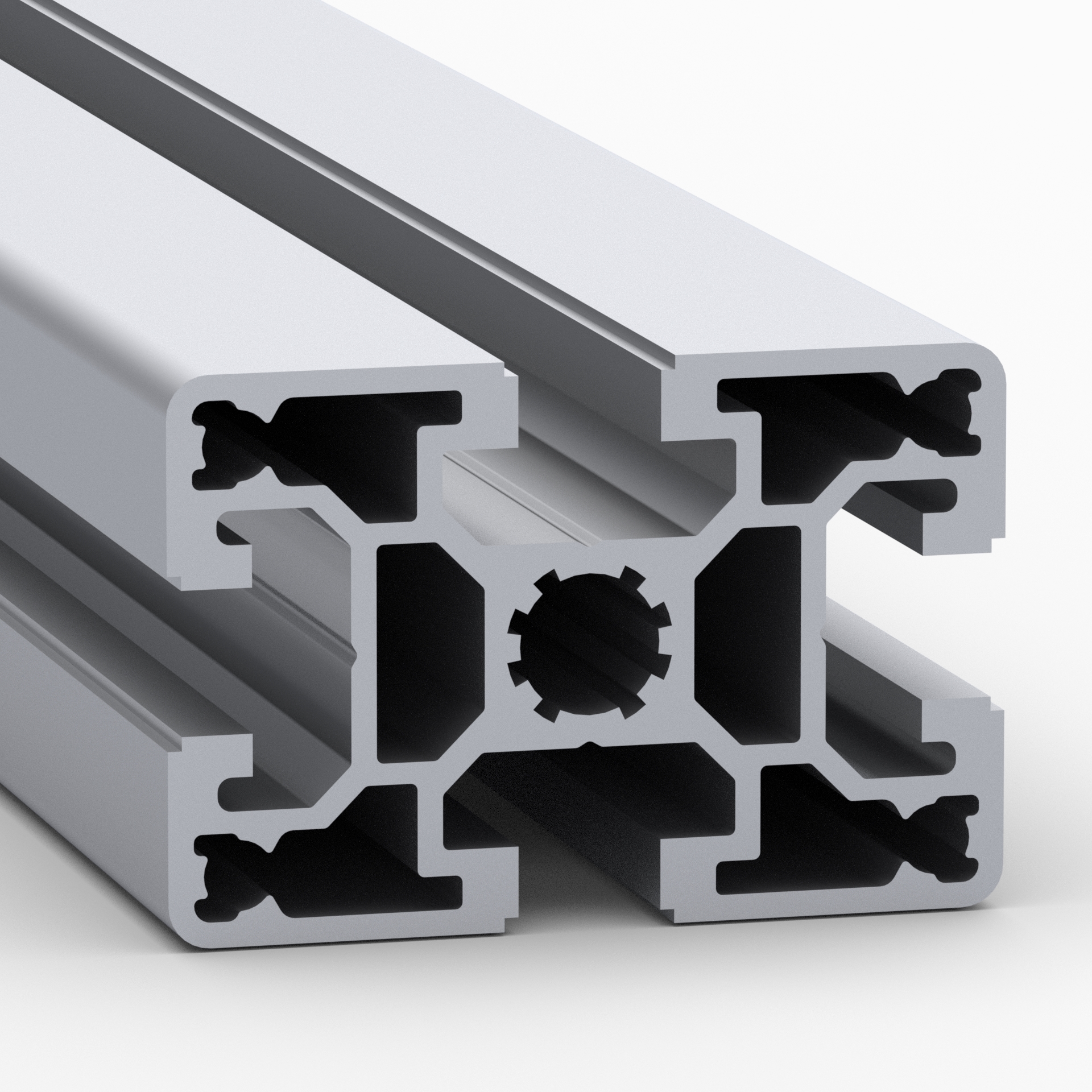

Анодированный станочный профиль 40х60 мм
2 750.00 руб. от 1 м.
( -2 % )
2 695.00 РУБ.
от 5 м.
( -3 % )
2 667.50 РУБ.
от 15 м.
( -5 % )
2 612.50 РУБ.
от 30 м.
( -8 % )
2 530.00 РУБ.
от 60 м.
( -10 % )
2 475.00 РУБ.
от 125 м.
( -12 % )
2 420.00 РУБ.
от 175 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков


Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
+
шт.
2.
мм.
+
шт.
3.
мм.
+
шт.
4.
мм.
+
шт.
5.
мм.
+
шт.
Цена 1 реза ( для арт. OB-4060S10 ): 50 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 2005 мм
Максимальная длина заготовки: 6040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

1. OB-4060S10 | Профиль 40х60 мм. Паз 10 мм. (Анодированный) (2D Модель профиля).DXF
Скачать
2. OB-4060S10 | Профиль 40х60 мм. Паз 10 мм. (Анодированный) (3D Модель профиля).STEP
Скачать

Описание


Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

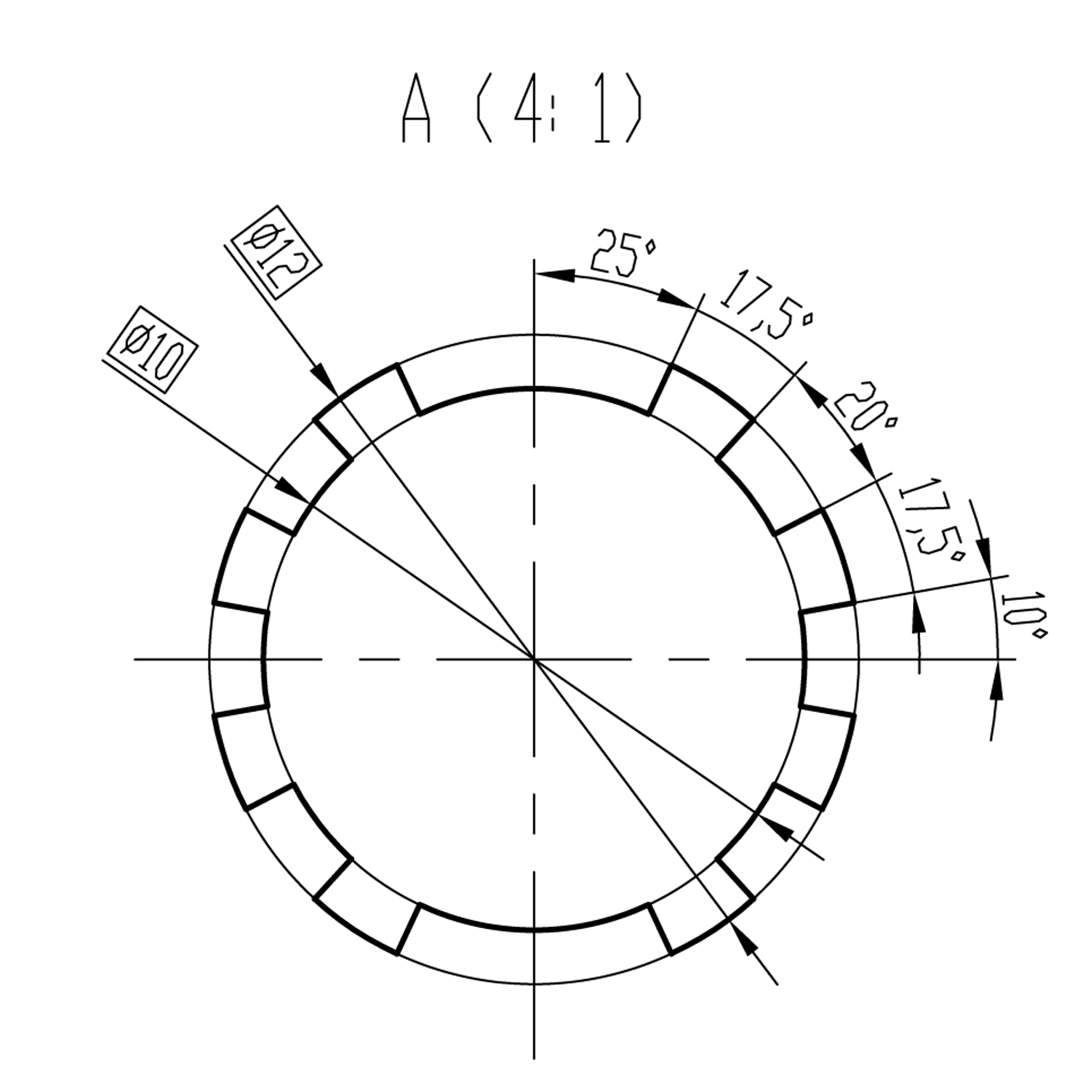

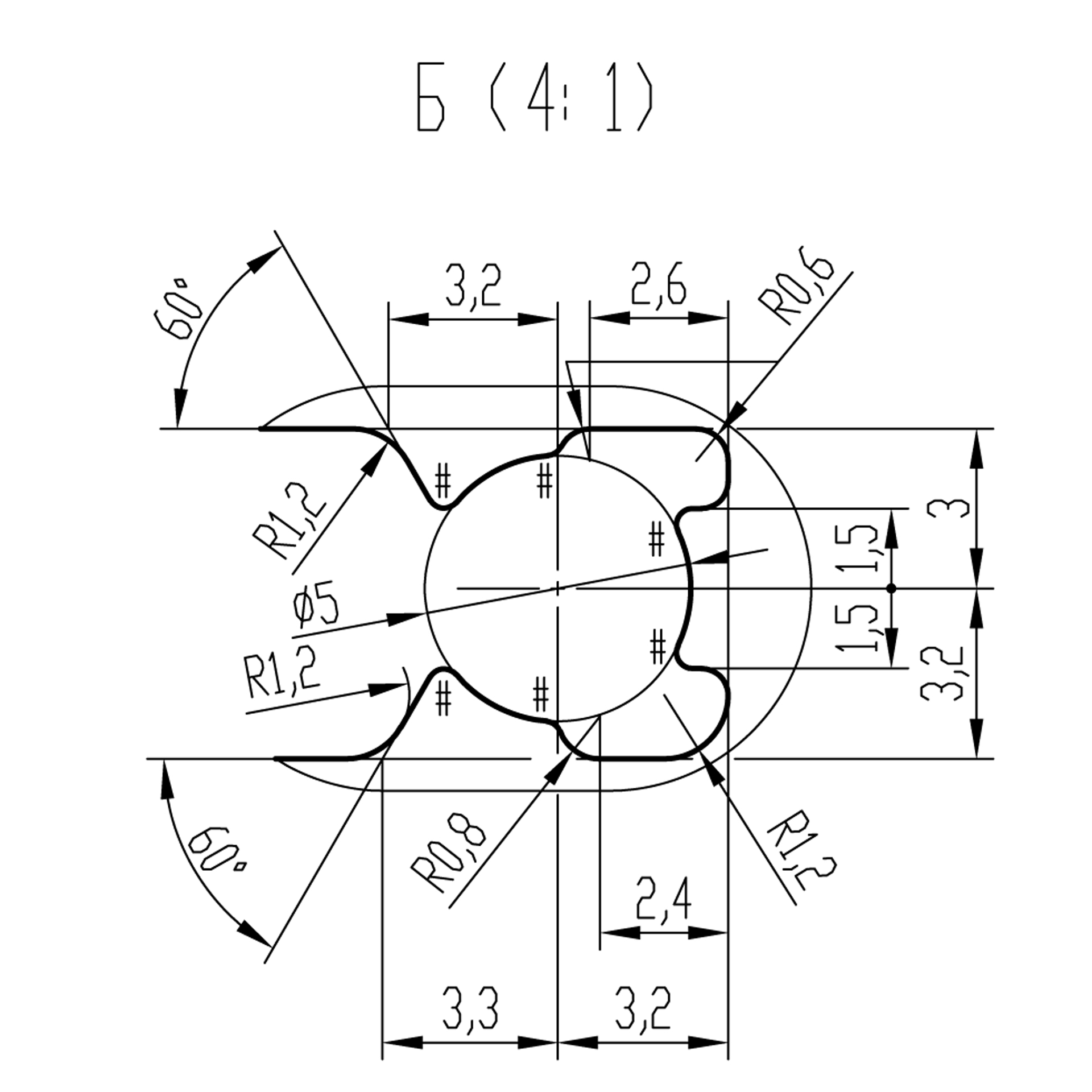

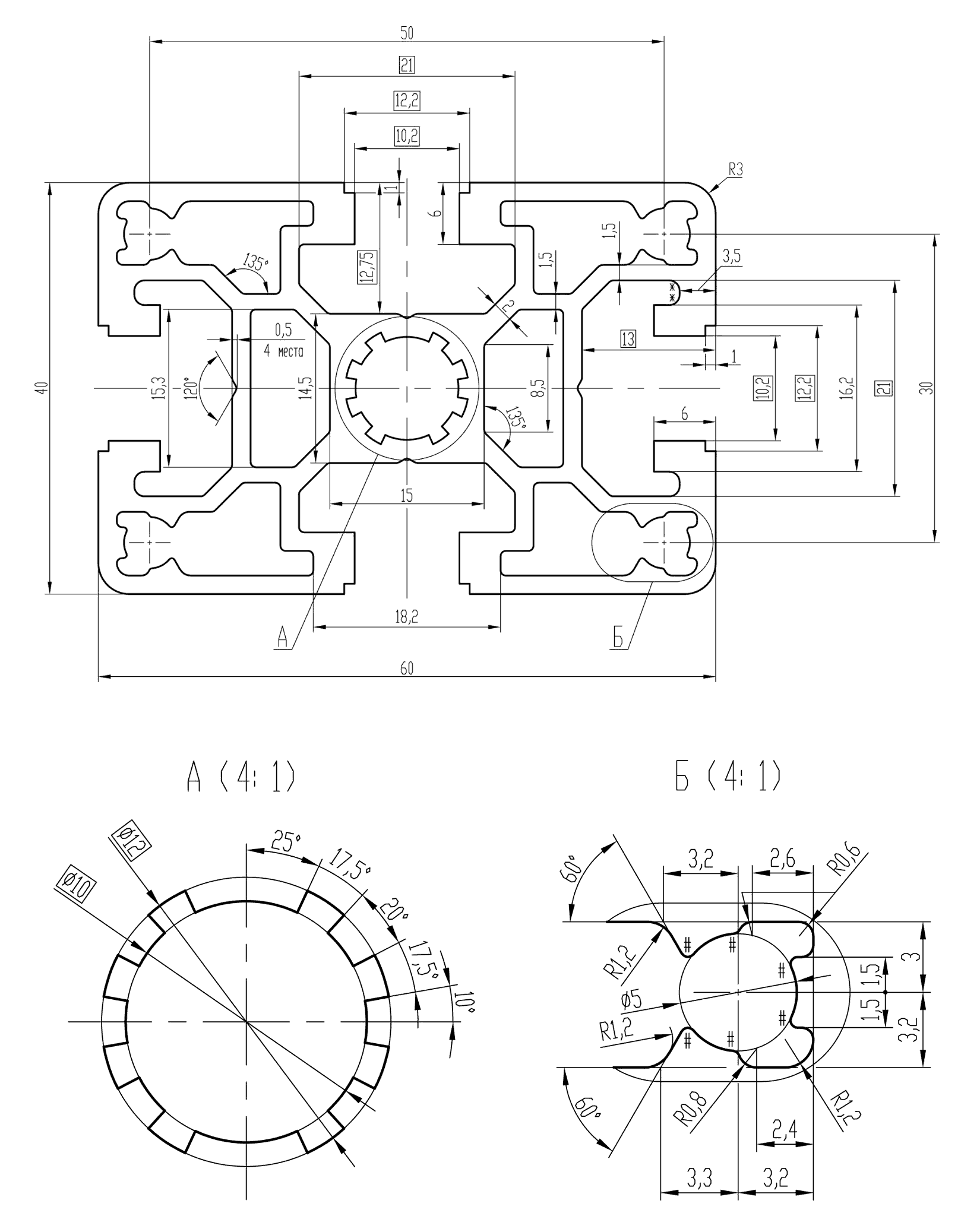

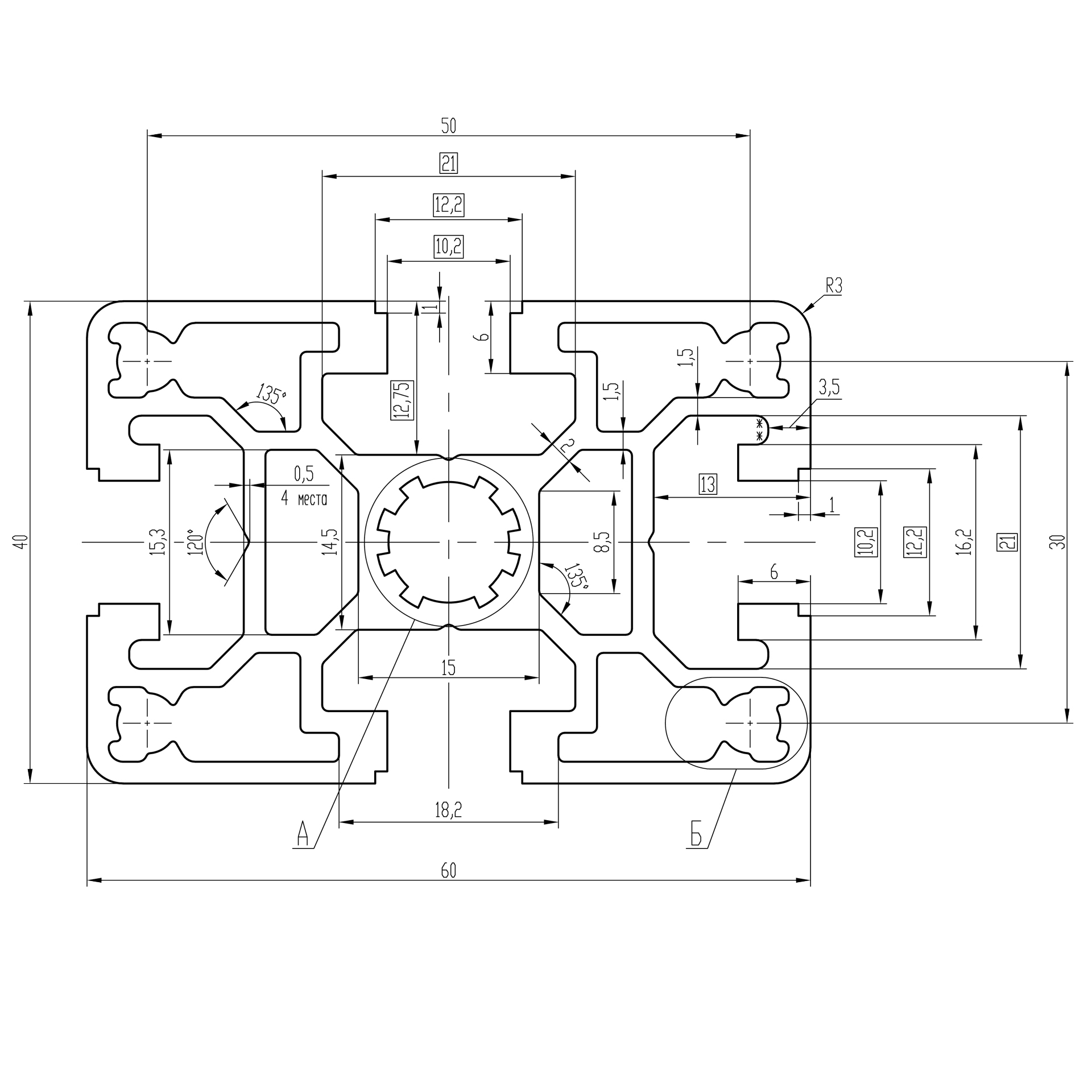

Чертеж конструкционного профиля 40х60 паз 10 мм

Характеристики

Артикул:
OB-4060S10
Длина профиля(макс), мм:
6040
Дробеструйная обработка:
нет
Профили:
с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Ширина паза, мм:
10
Материал:
AlMgSi 6063 Т6
Покрытие:
Анодирование
Тип сырья:
Первичное
Вес, кг/м:
2,2
Площадь сечения, см2:
8,21
Момент инерции, Ix(см4):
13,35
Момент инерции, Iy(см4):
28,24
Момент сопротивления, WX (см3):
6,68
Момент сопротивления, WY (см3):
9,41
Цвет:
Серебро
Предельные отклонения размеров и допуски формы поверхности:
по ГОСТ 8617-2018
Качество поверхностей:
На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-4060S10


Возможные замены или аналоги для арт. OB-4060S10:

OB-4060S10-BP | Профиль 40х60 мм. Паз 10 мм. (Без покрытия) OB-4060S10-BP | Профиль 40х60 мм. Паз 10 мм. (Без покрытия)
2265.00 руб./м.
- в наличии ≈ 500 м.
