OB-4060S10-BP | Профиль 40х60 мм. Паз 10 мм. (Без покрытия)

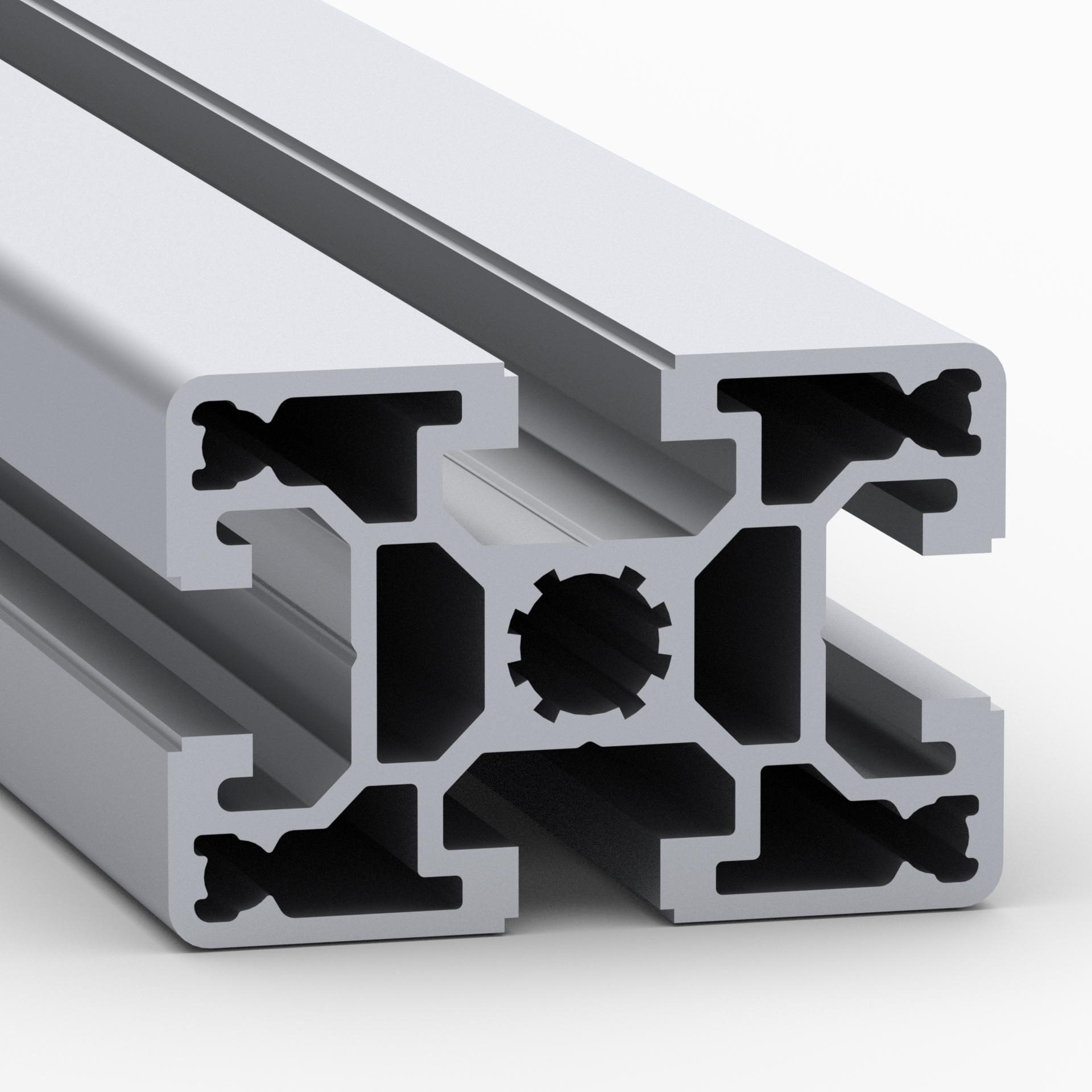

Конструкционный профиль 40х60 мм без покрытия

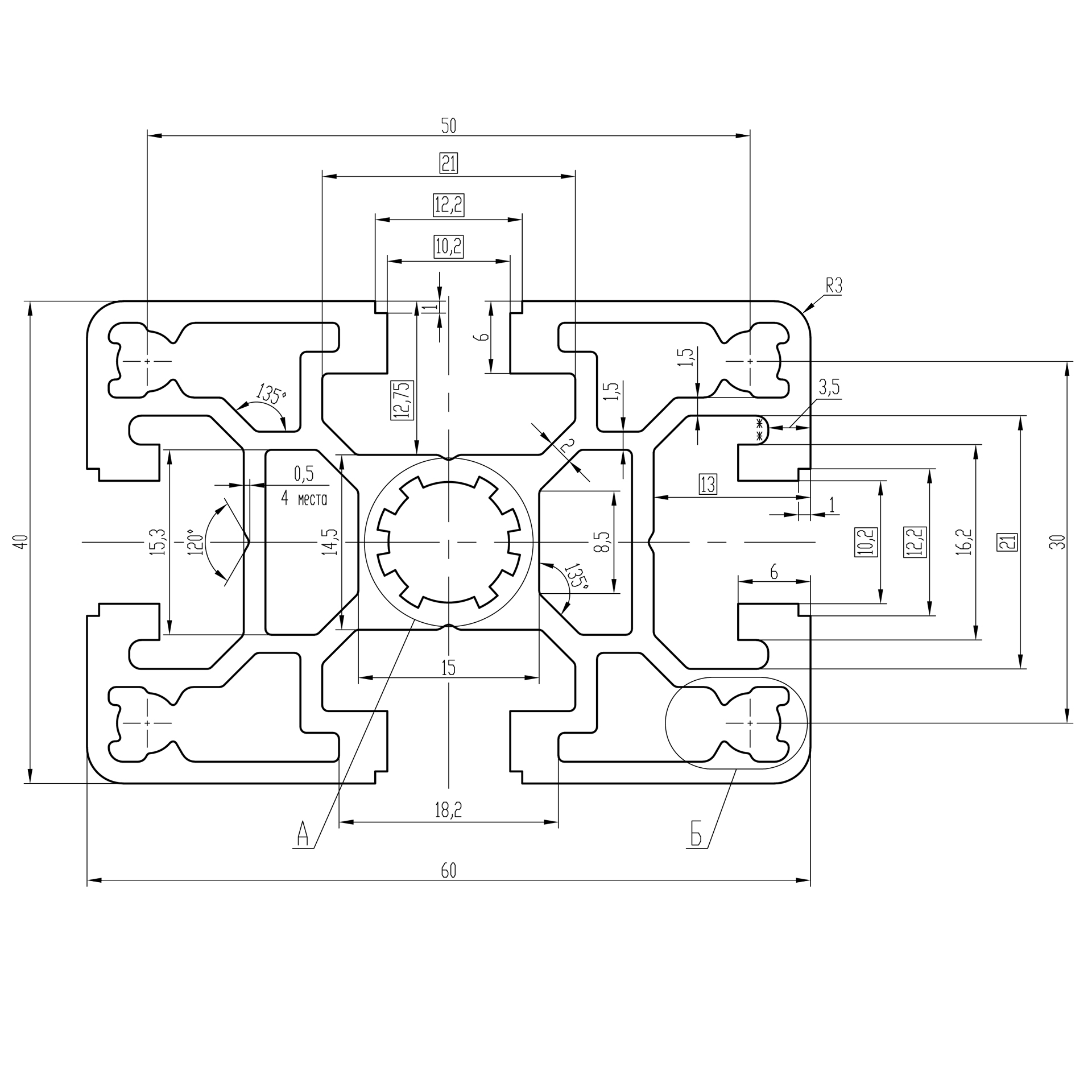

Алюминиевый профиль 40х60 паз 10 мм чертеж

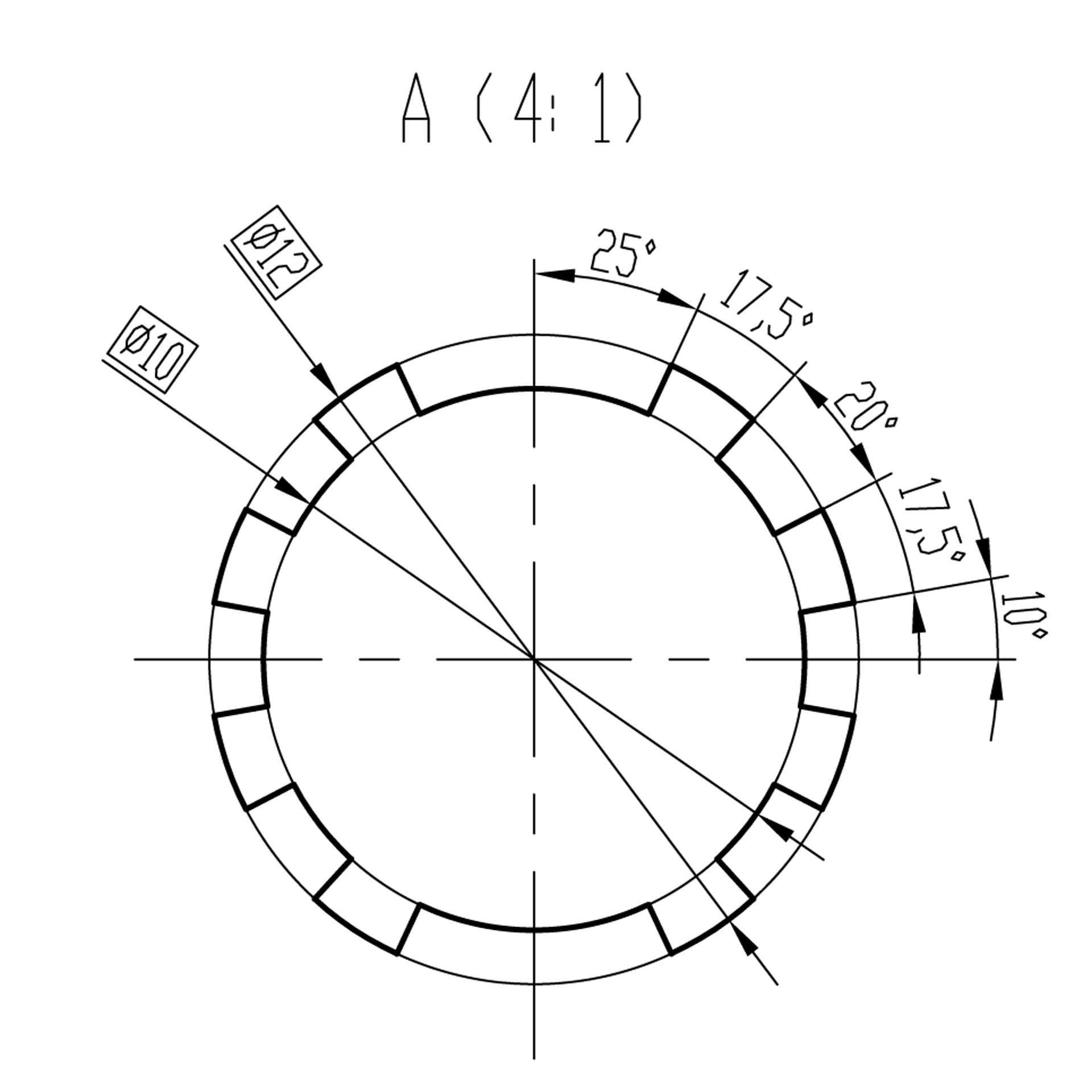

Чертеж центрального отверстия в профиле 40х60

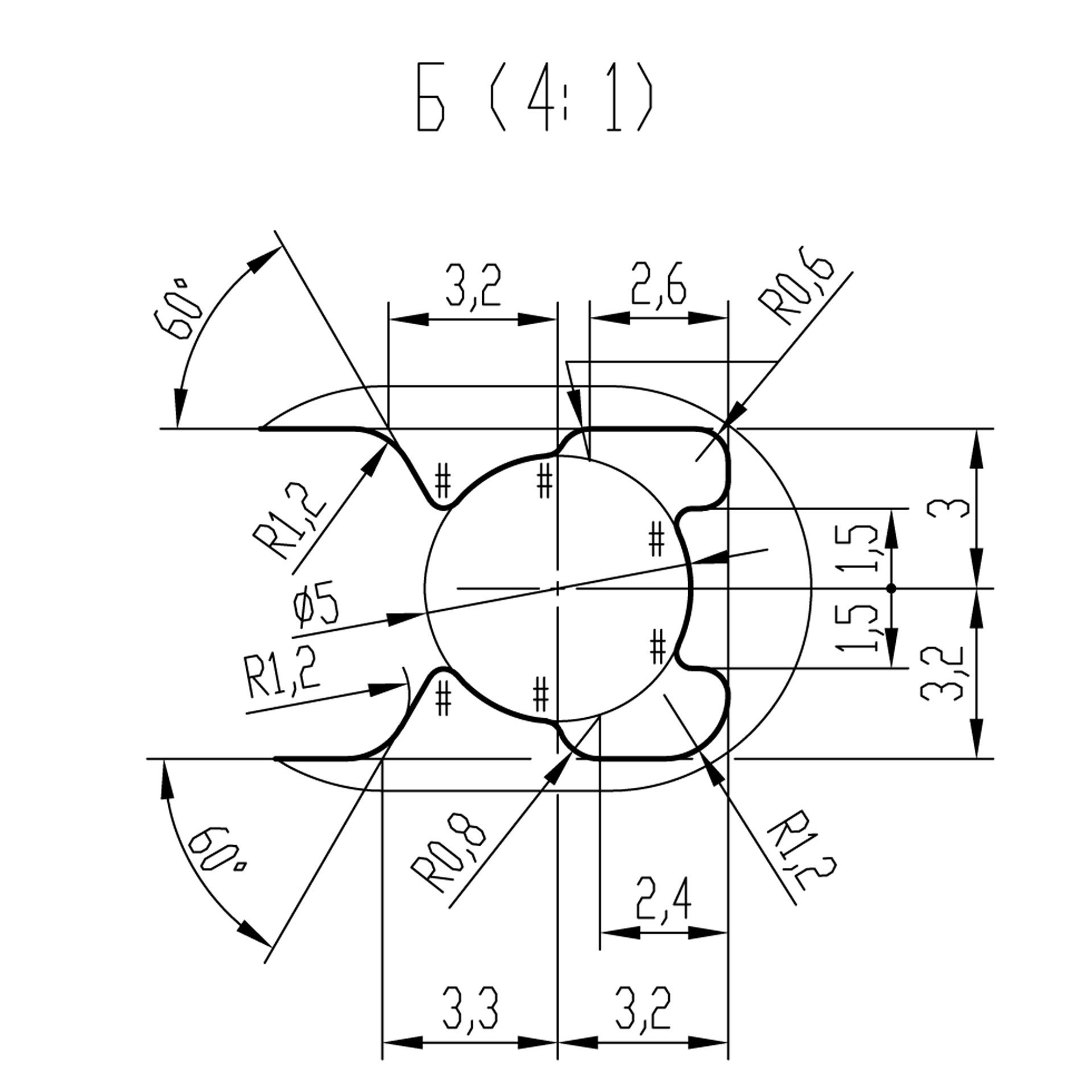

Чертеж угловых отверстий в профилях 40х60

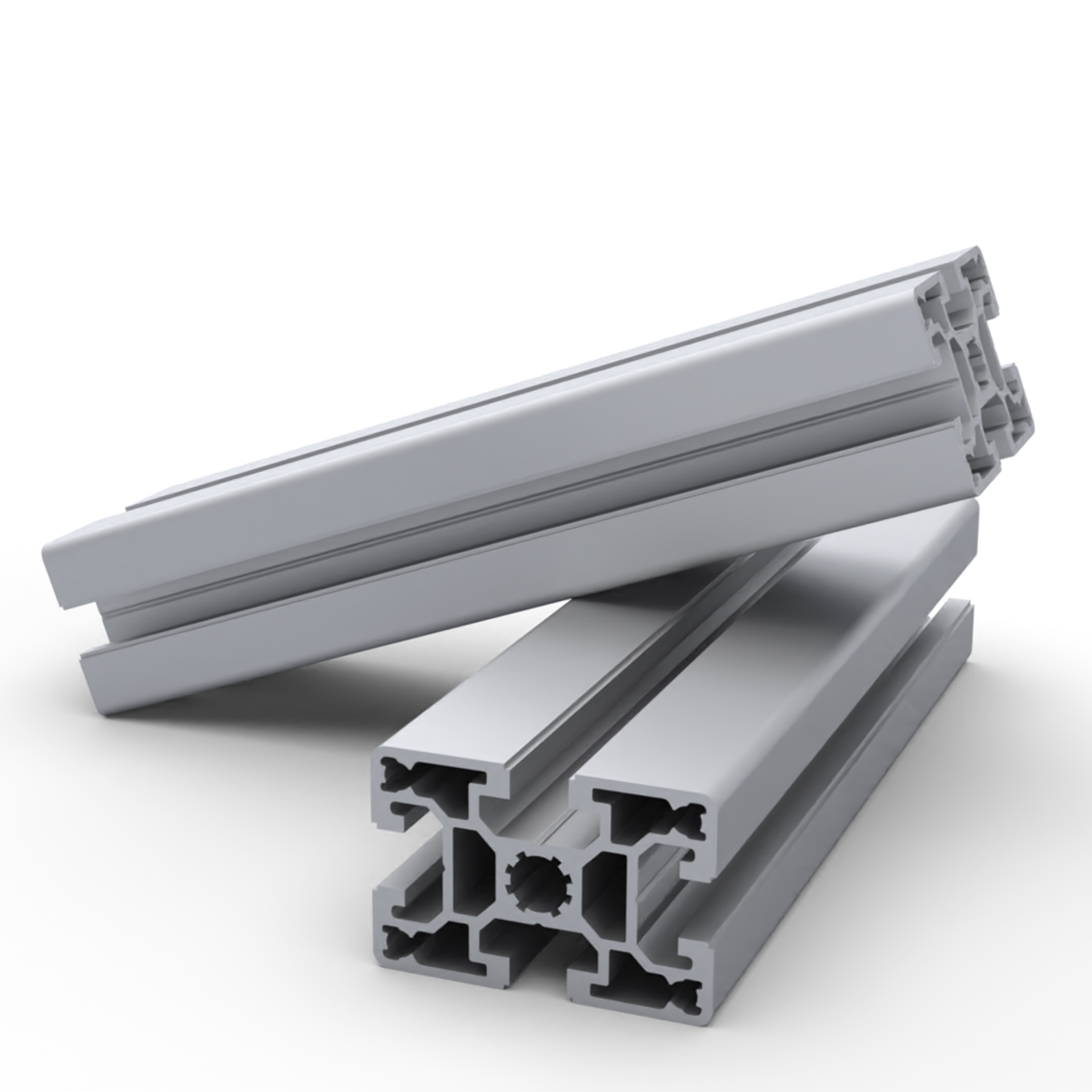

Станочные профили 40х60 без покрытия
алюминиевые профили 40х60 без покрытия
Профили 60х40 дюралевые
Алюминиевый конструкционный профиль 40х60 паз 10 мм
Алюминиевый станочный профиль 40х60 паз 10 мм
Профили конструкционные 60х40 мм паз 10 мм
2 090.00 руб. от 1 м.
( -2 % )
2 048.20 РУБ.
от 5 м.
( -3 % )
2 027.30 РУБ.
от 15 м.
( -5 % )
1 985.50 РУБ.
от 30 м.
( -8 % )
1 922.80 РУБ.
от 60 м.
( -10 % )
1 881.00 РУБ.
от 125 м.
( -12 % )
1 839.20 РУБ.
от 175 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-4060S10-BP | Профиль 40х60 мм. Паз 10 мм. (Без покрытия)
НА СКЛАДЕ:
440 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-4060S10-BP ): 50 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 2005 мм
Максимальная длина заготовки: 6040 мм
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

1. OB-4060S10-BP | Профиль 40х60 мм. Паз 10 мм. (Без покрытия) (2D Модель профиля).DXF
Скачать
2. OB-4060S10-BP | Профиль 40х60 мм. Паз 10 мм. (Без покрытия) (3D Модель профиля).STEP
Скачать

Описание

Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.
Чертеж конструкционного профиля 40х60 паз 10 мм

Характеристики

Артикул:
 OB-4060S10-BP
Страна производства Россия:
 Россия
Длина профиля(макс), мм:
 6040
Дробеструйная обработка:
 нет
Профили:
 с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Ширина паза, мм:
 10
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 2,2
Площадь сечения, см2:
 8,21
Момент инерции, Ix(см4):
 13,35
Момент инерции, Iy(см4):
 28,24
Момент сопротивления, WX (см3):
 6,68
Момент сопротивления, WY (см3):
 9,41
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-4060S10-BP

Возможные замены или аналоги для арт. OB-4060S10-BP:

OB-4060S10 | Профиль 40х60 мм. Паз 10 мм. (Анодированный) OB-4060S10 | Профиль 40х60 мм. Паз 10 мм. (Анодированный)
2590.00 руб./м.
 ⓘ - в наличии ≈ 40 м.
