OB-30-UGOL60-R | Профиль 30х30 мм закругленный угол 60 паз 8 мм (Анодированный)

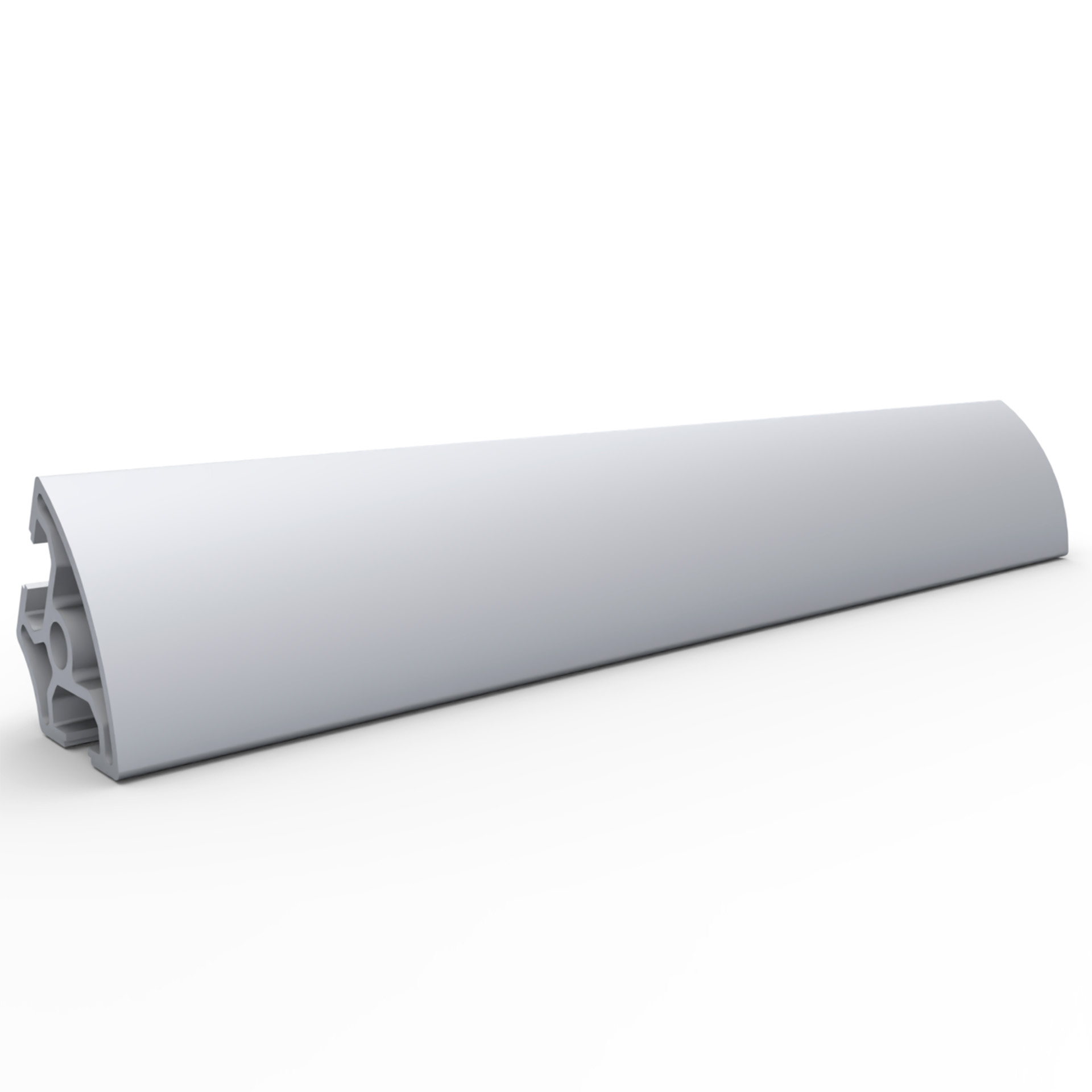

Анодированный радиусный профиль 30х30 угол 60 градусов

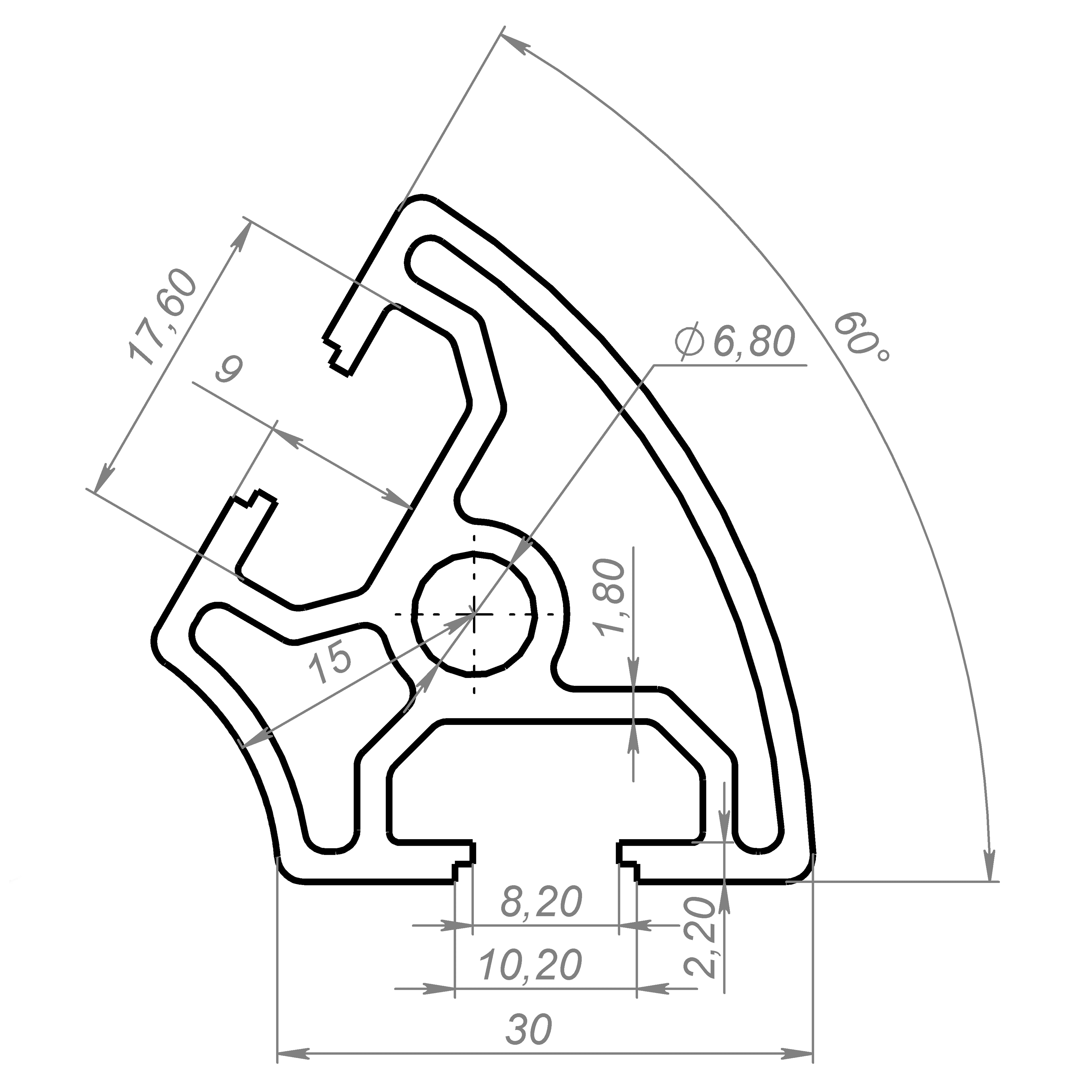

Чертеж профиля OB-30-UGOL60-R

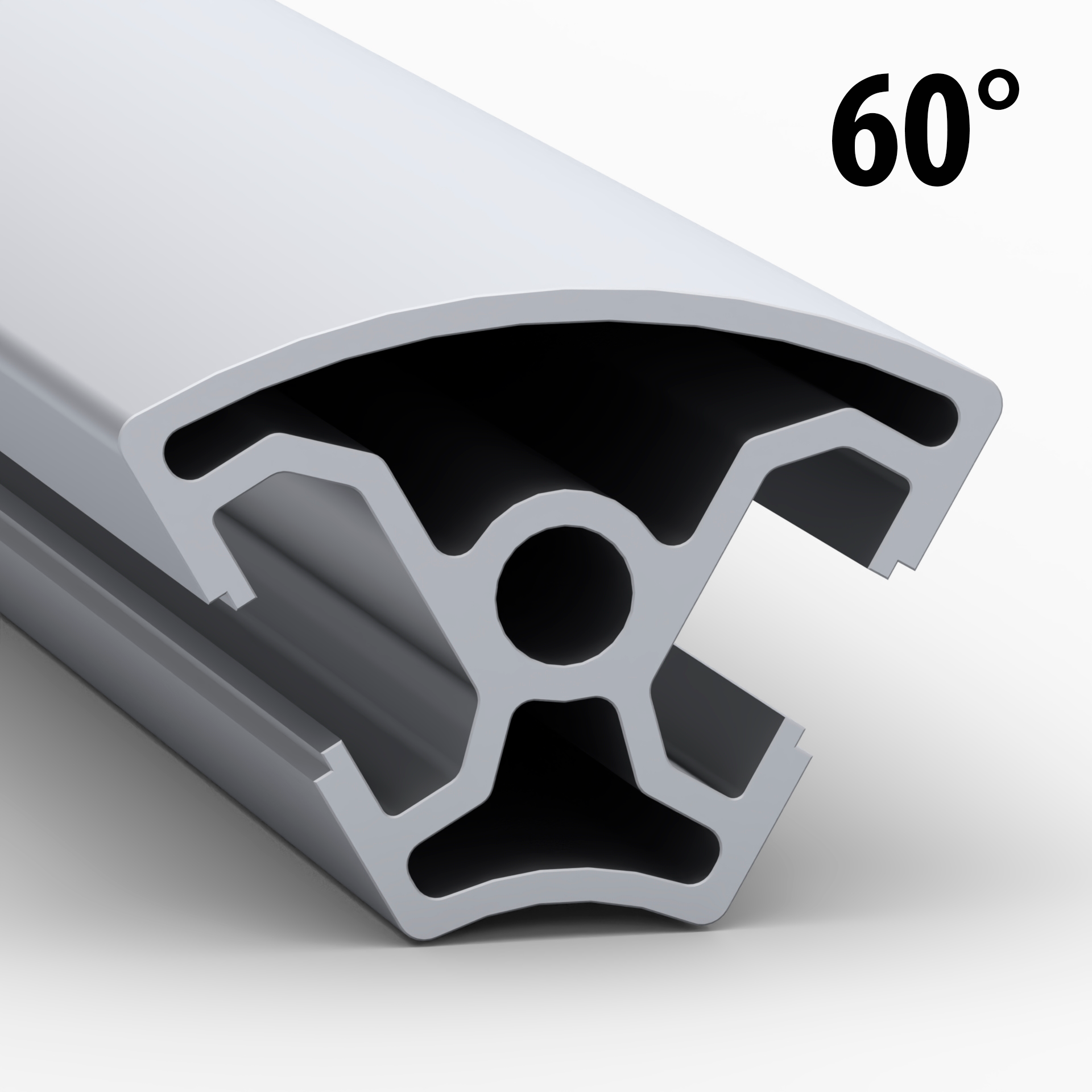

Угловой алюминиевый анодированный профиль 60 градусов

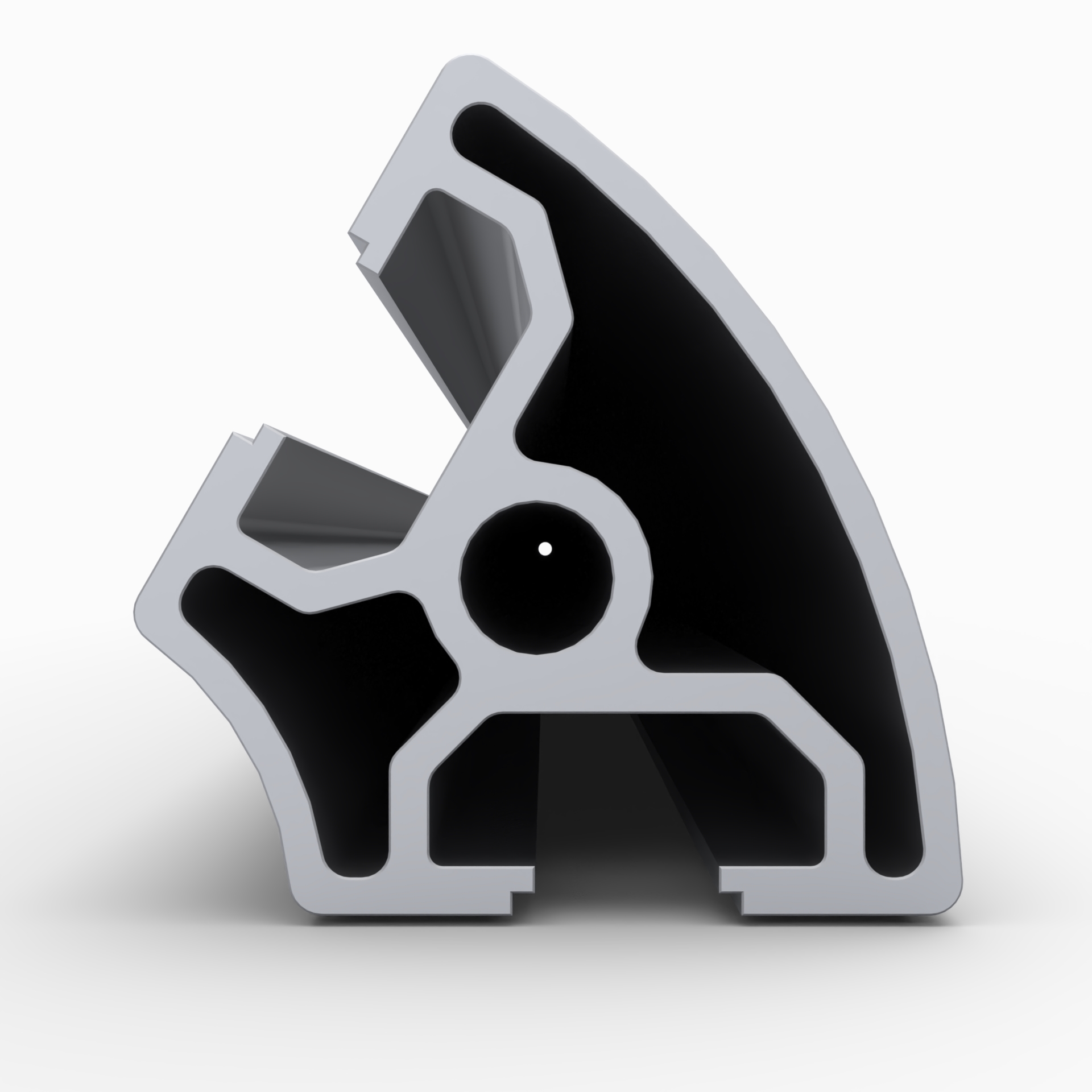

Профиль конструкционный, алюминиевый, скругленный под углом 60 градусов, анодированный

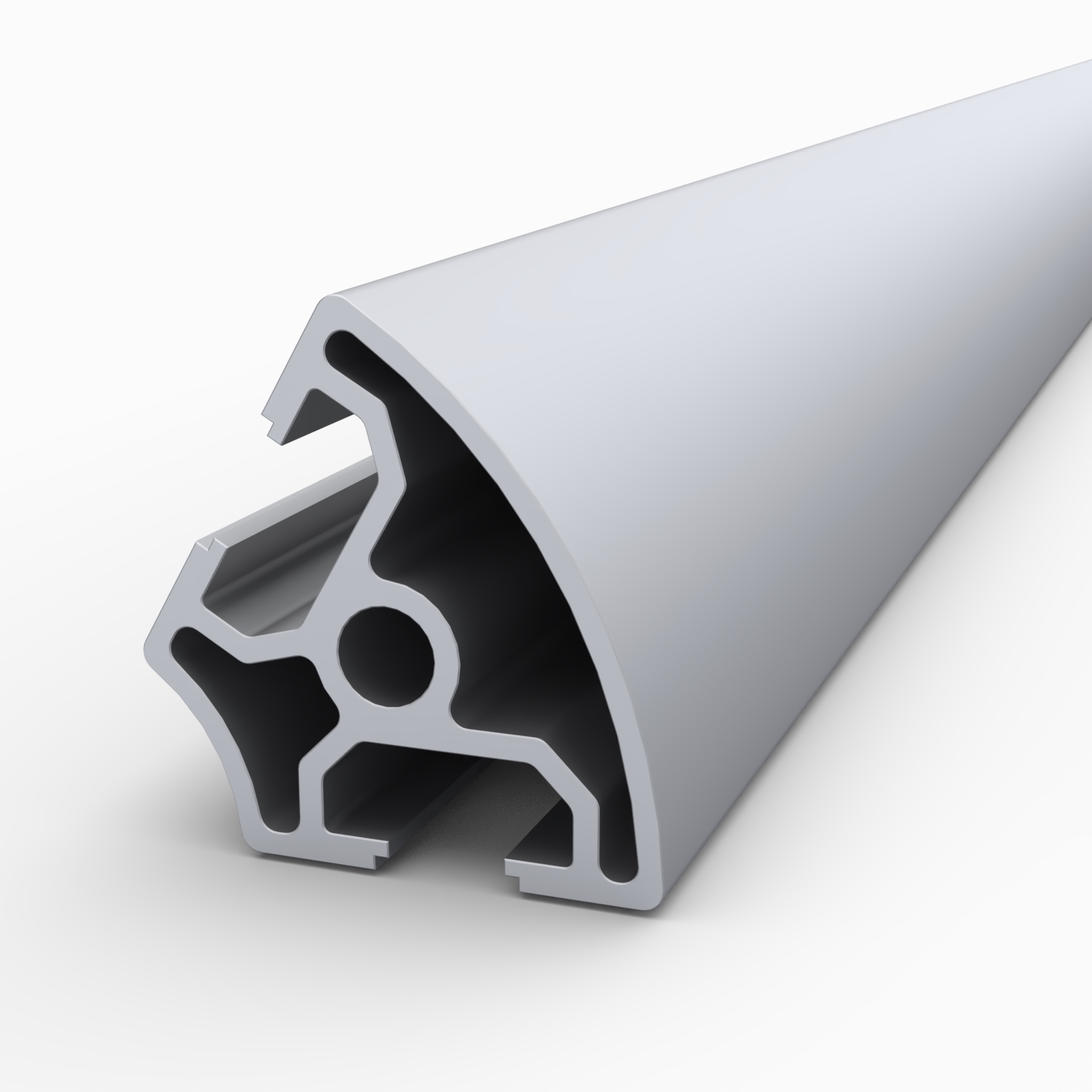

Угловой алюминиевый профиль 60 градусов

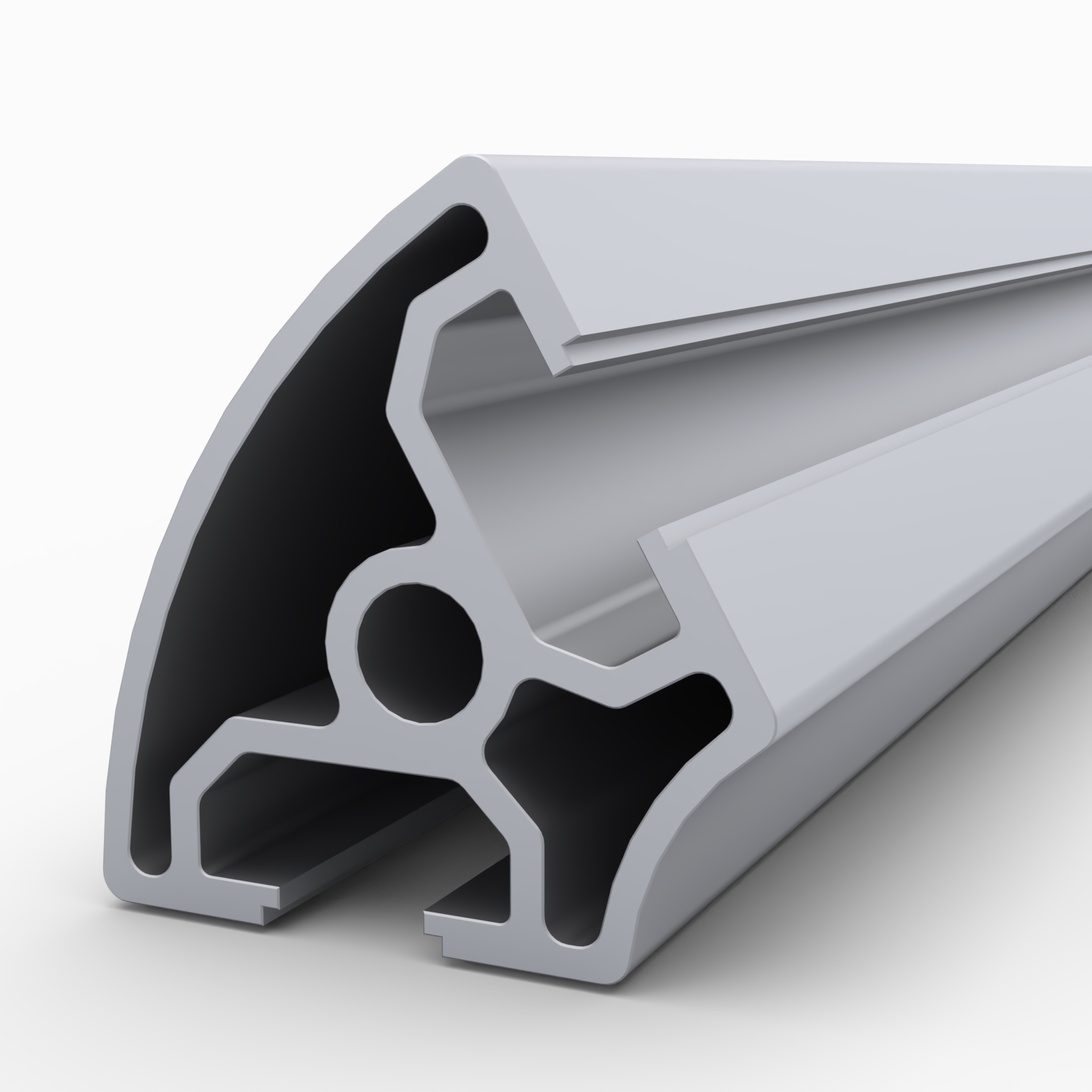

60 градусов, профиль алюминиевый угловой, анодированный

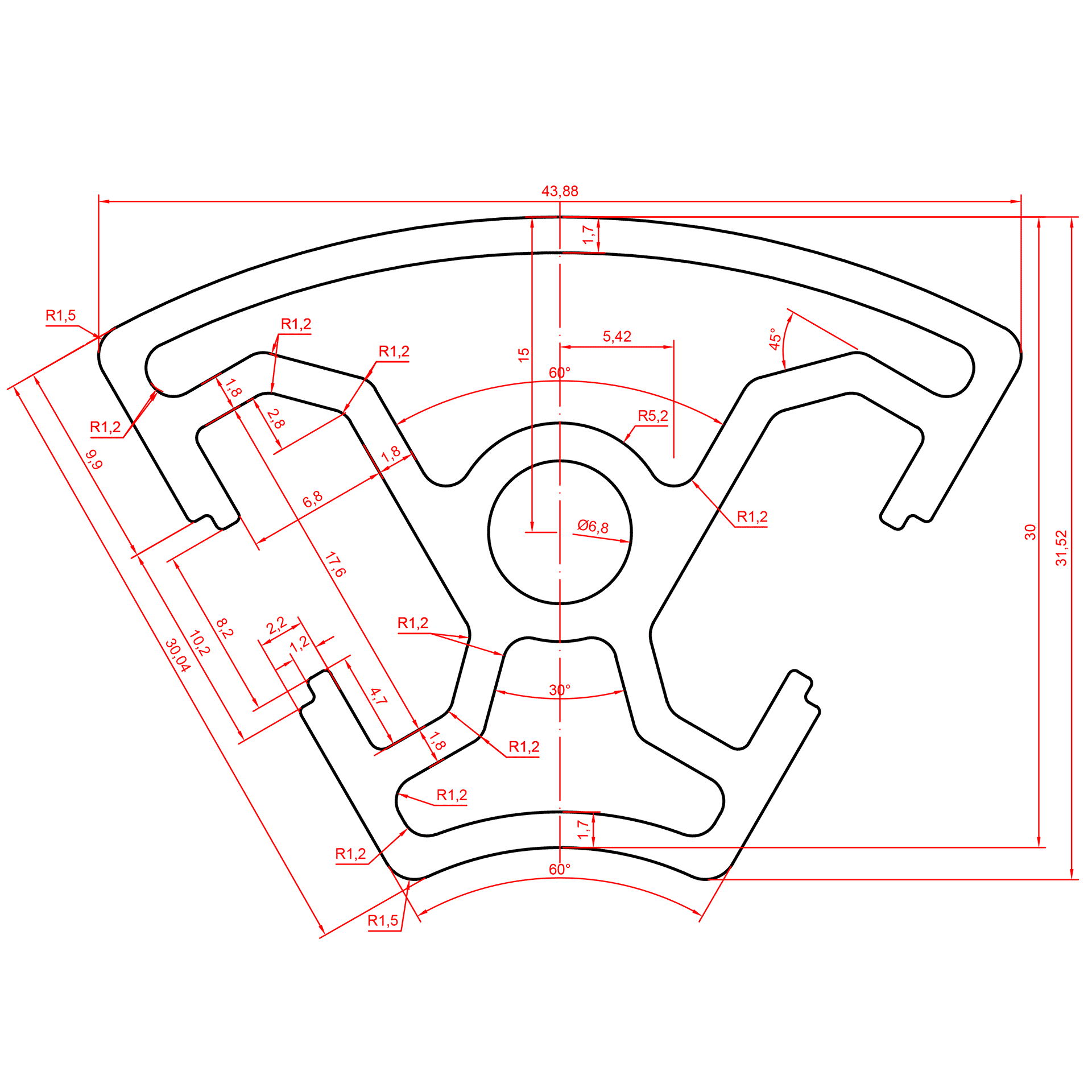

Подробный чертеж профиля OB-30-UGOL60-R
1 045.00 руб. от 1 м.
( -2 % )
1 024.10 РУБ.
от 5 м.
( -3 % )
1 013.65 РУБ.
от 20 м.
( -6 % )
982.30 РУБ.
от 50 м.
( -10 % )
940.50 РУБ.
от 100 м.
( -12 % )
919.60 РУБ.
от 500 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-30-UGOL60-R | Профиль 30х30 мм закругленный угол 60 паз 8 мм (Анодированный)
НА СКЛАДЕ:
520 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-30-UGOL60-R ): 33 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 1005 мм
Максимальная длина заготовки: 3040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

1. OB-30-UGOL60-R | Профиль 30х30 мм закругленный угол 60 паз 8 мм (Анодированный) (2D Модель профиля).DXF
Скачать
2. OB-30-UGOL60-R | Профиль 30х30 мм закругленный угол 60 паз 8 мм (Анодированный) (3D Модель профиля).STEP
Скачать

Описание

Угловой скругленный конструкционный профиль серии 30, грани с крепежными пазами разнесены на 60°. Часто применяется для создания наклонных плоскостей в конструкциях совместно с аналогичным профилем имеющим угол в 30° между гранями.

Профили без покрытия используются, либо в конструкциях с невысокими эстетическими требованиями, либо красятся порошковой полимерной краской в нужный цвет.

Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:
 OB-30-UGOL60-R
Страна производства Россия:
 Россия
Длина профиля(макс), мм:
 3040
Дробеструйная обработка:
 есть
Профили:
 30х30, 30х60, 30х90, 30х120
Ширина паза, мм:
 8
Аналог Bosch Rexroth Group:
 3842993012 / 3842524037 / 3842993714
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 0,9
Площадь сечения, см2:
 3.66
Момент инерции, Ix(см4):
 2,81
Момент инерции, Iy(см4):
 3,94
Момент сопротивления, WX (см3):
 1,88
Момент сопротивления, WY (см3):
 2,63
Цвет:
 Серебро
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-30-UGOL60-R
