987.00 руб.
от 1 м
от 3 м
967.26 ₽
−2%
от 21 м
947.52 ₽
−4%
от 51 м
927.78 ₽
−6%
от 108 м
908.04 ₽
−8%
от 270 м
888.30 ₽
−10%
от 540 м
868.56 ₽
−12%
Под заказ
Файлы для скачивания

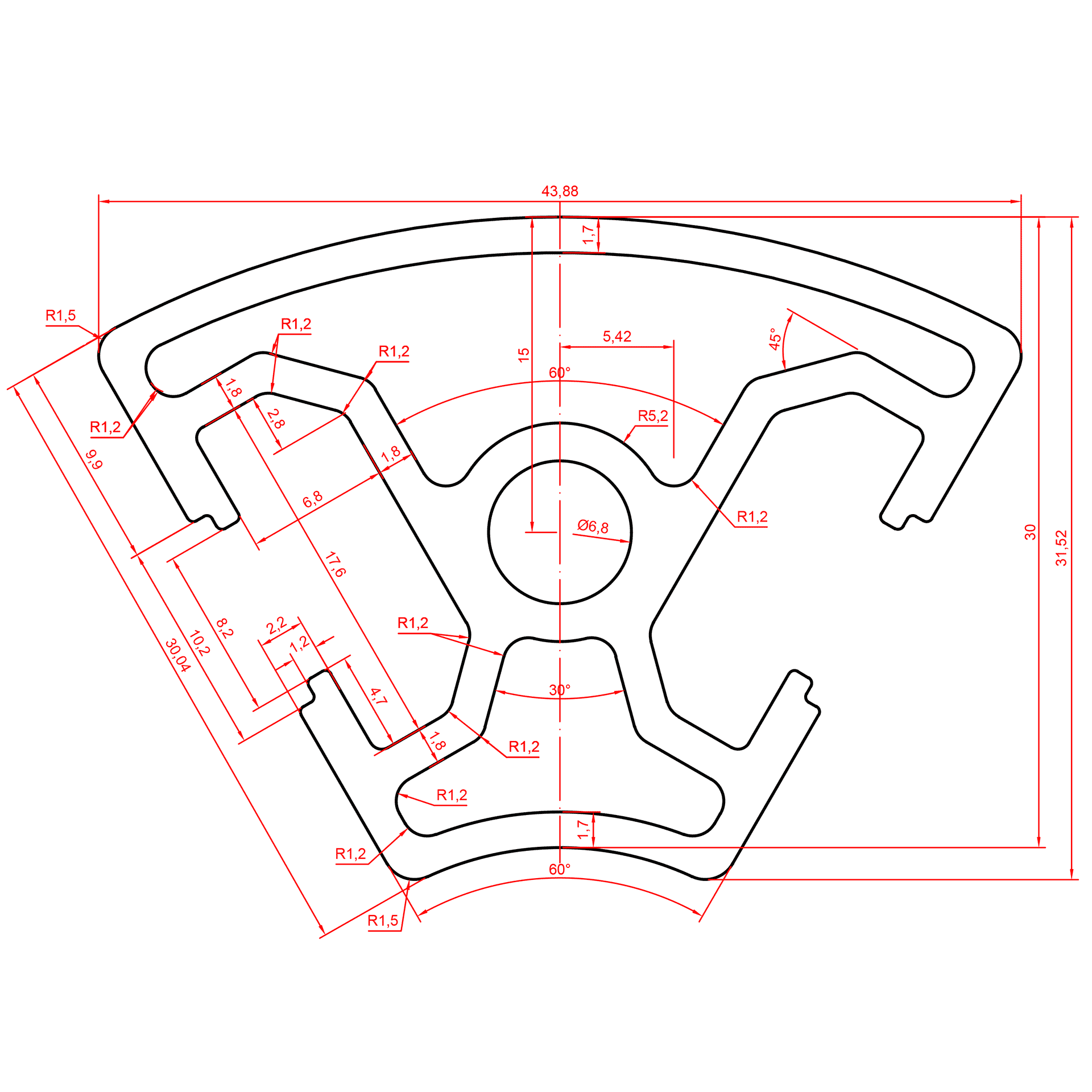

2D Модель профиля · DXF
СкачатьOB-30-UGOL60-R-BP | Профиль 30х30 мм закругленный угол 60 паз 8 мм (без покрытия) (2D Модель профиля).DXF
2D Модель профиля · архив ZIP
СкачатьАрхив ZIPOB-30-UGOL60-R-BP | Профиль 30х30 мм закругленный угол 60 паз 8 мм (без покрытия) (2D Модель профиля).ZIP
3D Модель профиля · STEP
СкачатьOB-30-UGOL60-R-BP | Профиль 30х30 мм закругленный угол 60 паз 8 мм (без покрытия) (3D Модель профиля).STEP
3D Модель профиля · архив ZIP
СкачатьАрхив ZIPOB-30-UGOL60-R-BP | Профиль 30х30 мм закругленный угол 60 паз 8 мм (без покрытия) (3D Модель профиля).ZIP
Описание

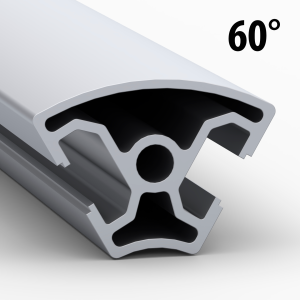

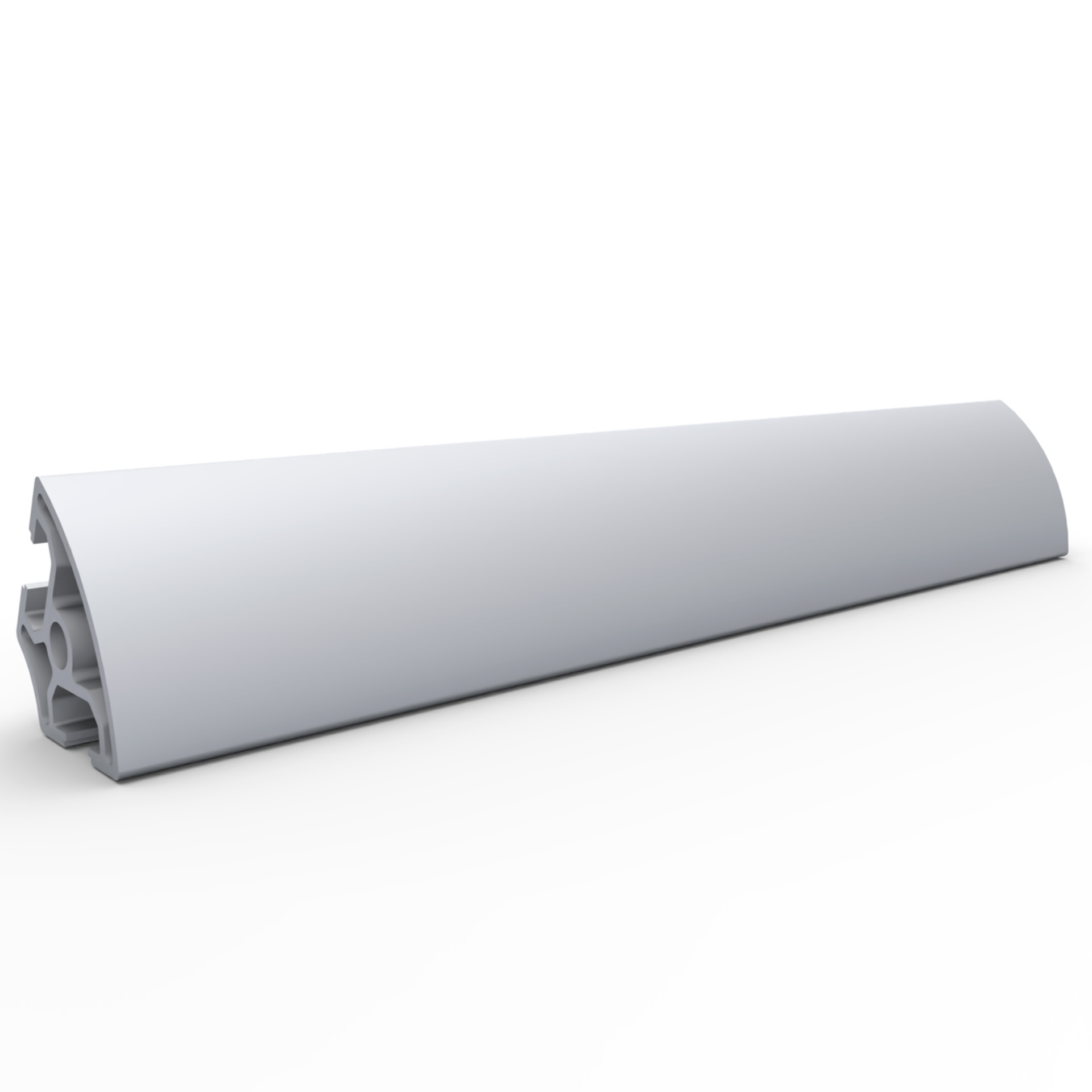

Угловой скругленный конструкционный профиль серии 30, грани с крепежными пазами разнесены на 60°. Часто применяется для создания наклонных плоскостей в конструкциях совместно с аналогичным профилем имеющим угол в 30° между гранями.
Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.
Профили без покрытия используются, либо в конструкциях с невысокими эстетическими требованиями, либо красятся порошковой полимерной краской в нужный цвет.
Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.
Характеристики
|
Артикул:
|
OB-30-UGOL60-R-BP |
|
ОКПД2:
|
25.11.23.120 |
|
Страна производства:
|
Россия |
|
Серия профилей:
|
с пазом 8 мм, серия 30 |
|
Длина профиля(макс), мм:
|
3040 |
|
Дробеструйная обработка:
|
нет |
|
Ширина паза, мм:
|
8 |
|
Аналог Bosch Rexroth Group:
|
3842993012 / 3842524037 / 3842993714 |
|
Материал:
|
AlMgSi 6063 Т6 |
|
Покрытие:
|
Без покрытия |
|
Тип сырья:
|
Первичное |
|
Вес, кг/м:
|
0.9 |
|
Площадь сечения, см2:
|
3.66 |
|
Момент инерции, Ix(см4):
|
2,81 |
|
Момент инерции, Iy(см4):
|
3,94 |
|
Момент сопротивления, WX (см3):
|
1,88 |
|
Момент сопротивления, WY (см3):
|
2,63 |
|
Цвет:
|
Алюминий |
|
Предельные отклонения размеров и допуски формы поверхности:
|
по ГОСТ 8617-2025 |
