OB-30-UGOL45-R | Профиль 30х30 мм закругленный угол 45 паз 8 мм (Анодированный)

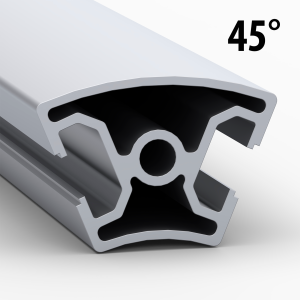

Анодированный радиусный профиль 30х30 угол 45 градусов

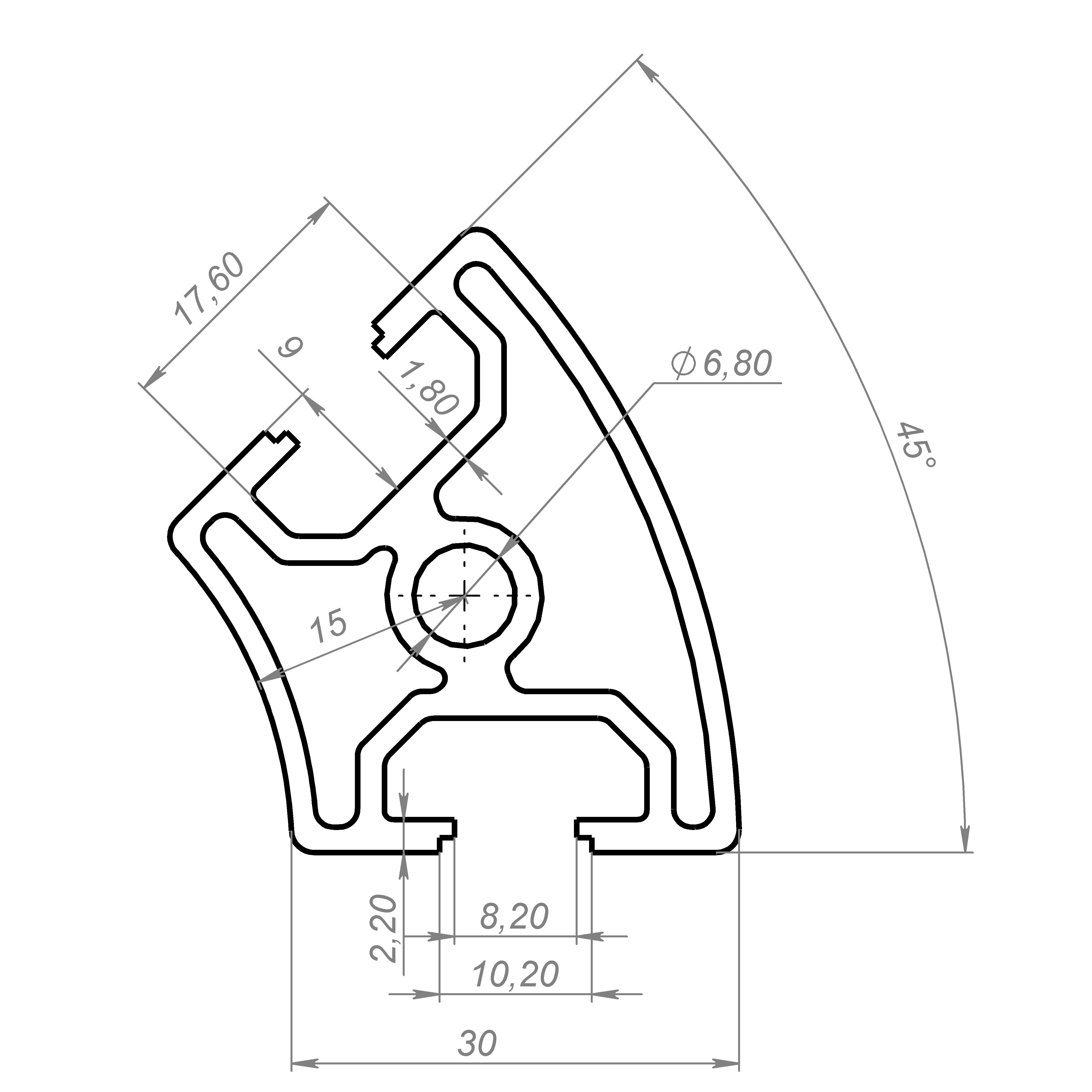

Чертеж радиусного профиля 30х30 угол 45 градусов

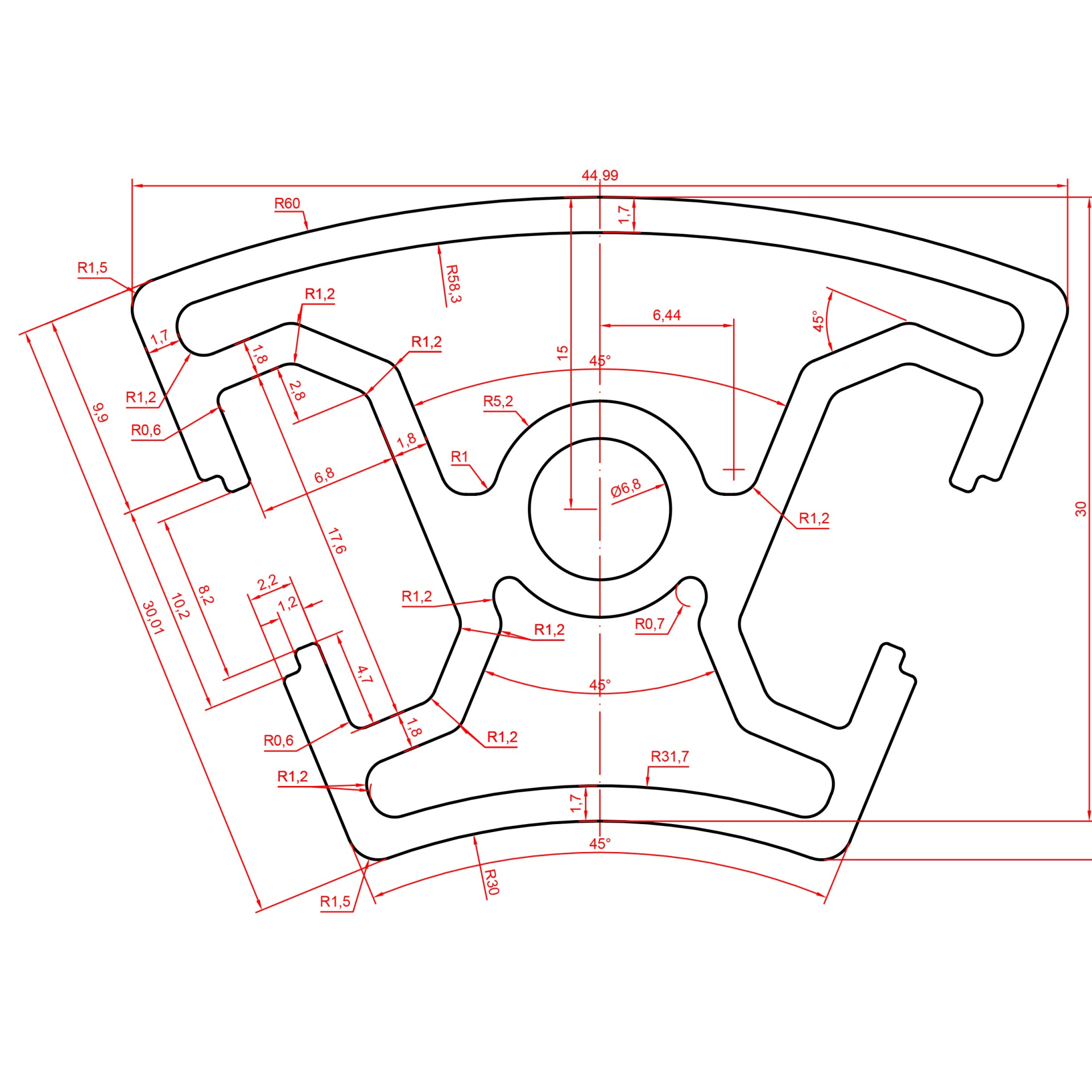

Подробный чертеж профиля OB-30-UGOL45-R
Профиль алюминиевый радиусный, 45 градусов, серия 30
Конструкционный закругленный под углом 45 градусов, профиль серии 30 с пазом 8 мм

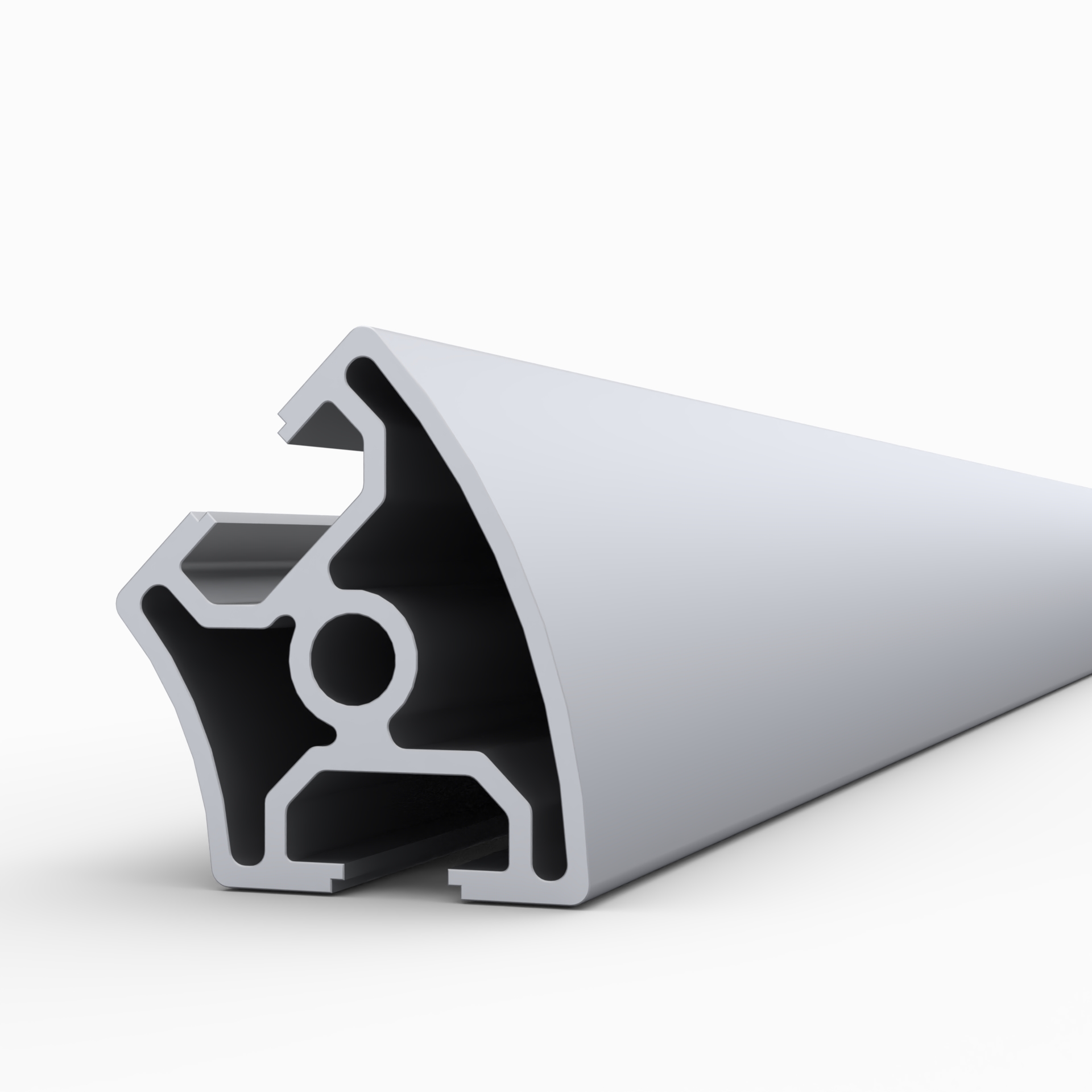

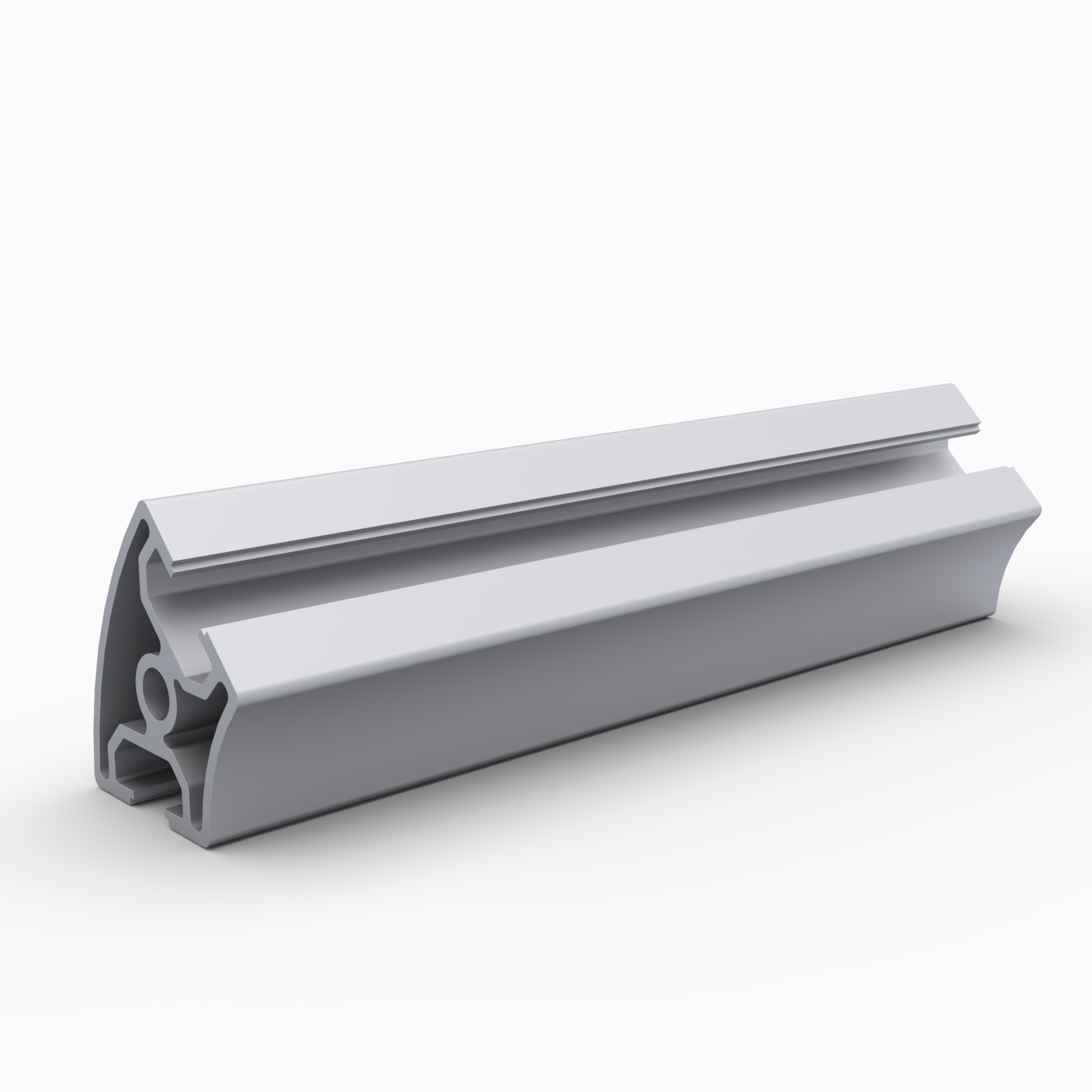

Фото профиля OB-30-UGOL45-R
Сечение профиля OB-30-UGOL45-R
Угловой профиль, алюминиевый конструкционный, под угол 45 градусов
1 135.00 руб. от 1 м.
( -2 % )
1 112.30 РУБ.
от 5 м.
( -3 % )
1 100.95 РУБ.
от 20 м.
( -6 % )
1 066.90 РУБ.
от 50 м.
( -10 % )
1 021.50 РУБ.
от 100 м.
( -12 % )
998.80 РУБ.
от 500 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-30-UGOL45-R | Профиль 30х30 мм закругленный угол 45 паз 8 мм (Анодированный)
НА СКЛАДЕ: 0
В ПУТИ > 400 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-30-UGOL45-R ): 33 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 1005 мм
Максимальная длина заготовки: 3040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

1. OB-30-UGOL45-R | Профиль 30х30 мм закругленный угол 45 паз 8 мм (Анодированный) (2D Модель профиля).DXF
Скачать
2. OB-30-UGOL45-R | Профиль 30х30 мм закругленный угол 45 паз 8 мм (Анодированный) (3D Модель профиля).STEP
Скачать

Описание

Угловой скругленный конструкционный профиль серии 30, грани с крепежными пазами разнесены на 45 градусов. Применяется для создания наклонных плоскостей в конструкциях.

Профили без покрытия используются, либо в конструкциях с невысокими эстетическими требованиями, либо красятся порошковой полимерной краской в нужный цвет.

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-30-UGOL45-R
Длина профиля(макс), мм:
 3040
Дробеструйная обработка:
 есть
Профили:
 30х30, 30х60, 30х90, 30х120
Ширина паза, мм:
 8
Аналог Bosch Rexroth Group:
 3842993011 / 3842524034 / 3842993711
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 1.00
Площадь сечения, см2:
 3.66
Момент инерции, Ix(см4):
 3.32
Момент инерции, Iy(см4):
 4.9
Момент сопротивления, WX (см3):
 2.21
Момент сопротивления, WY (см3):
 3.26
Цвет:
 Серебро
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-30-UGOL45-R
