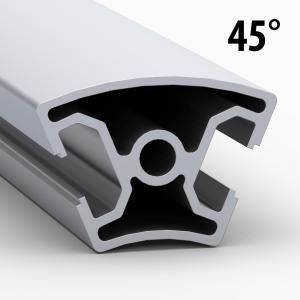

OB-30-UGOL45-R-BP | Профиль 30х30 мм закругленный угол 45 паз 8 мм (без покрытия)

Сделано в России
Профиль алюминиевый радиусный, угловой 45 градусов, серия 30, паз 8 мм
Радиусный конструкционный алюминиевый профиль 30х30, с углом крепления 45 градусов
Профиль конструкционный, угловой, серия 30, угол 45 градусов
Скругленный под углом 45 градусов конструкционный профиль 30х30
Профиль 30х30 радиусный, угол 45 градусов, без покрытия
Подробный чертеж профиля
Алюминиевый конструкционный профиль 30х30 радиусный под угол 45 градусов
Станочный конструкционный профиль скругленный угол 45 градусов
1 073.00 руб. от 1 м
от 3 м 1 051.54 ₽ −2%
от 21 м 1 030.08 ₽ −4%
от 48 м 1 008.62 ₽ −6%
от 96 м 987.16 ₽ −8%
от 240 м 965.70 ₽ −10%
от 480 м 944.24 ₽ −12%
Наличие OB-30-UGOL45-R-BP | Профиль 30х30 мм закругленный угол 45 паз 8 мм (без покрытия)
Под заказ
Рассчитать прогиб профиля
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами
3.04 м
Добавить
Купить с резкой пополам · бесплатно
1.5+1.5 м
Добавить

Файлы для скачивания

2D Модель профиля · DXF
DXFСкачать
OB-30-UGOL45-R-BP | Профиль 30х30 мм закругленный угол 45 паз 8 мм (без покрытия) (2D Модель профиля).DXF
2D Модель профиля · архив ZIP
ZIPСкачатьАрхив ZIP
OB-30-UGOL45-R-BP | Профиль 30х30 мм закругленный угол 45 паз 8 мм (без покрытия) (2D Модель профиля).ZIP
3D Модель профиля · STEP
STEPСкачать
OB-30-UGOL45-R-BP | Профиль 30х30 мм закругленный угол 45 паз 8 мм (без покрытия) (3D Модель профиля).STEP
3D Модель профиля · архив ZIP
ZIPСкачатьАрхив ZIP
OB-30-UGOL45-R-BP | Профиль 30х30 мм закругленный угол 45 паз 8 мм (без покрытия) (3D Модель профиля).ZIP

Описание

Угловой скругленный конструкционный профиль серии 30, грани с крепежными пазами разнесены на 45 градусов. Применяется для создания наклонных плоскостей в конструкциях.

Профили без покрытия используются, либо в конструкциях с невысокими эстетическими требованиями, либо красятся порошковой полимерной краской в нужный цвет.

Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:
 OB-30-UGOL45-R-BP
ОКПД2:
 25.11.23.120
Страна производства:
 Россия
Серия профилей:
 с пазом 8 мм, серия 30
Длина профиля(макс), мм:
 3040
Дробеструйная обработка:
 нет
Ширина паза, мм:
 8
Аналог Bosch Rexroth Group:
 3842993011 / 3842524034 / 3842993711
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 1.00
Площадь сечения, см2:
 3.66
Момент инерции, Ix(см4):
 3.32
Момент инерции, Iy(см4):
 4.9
Момент сопротивления, WX (см3):
 2.21
Момент сопротивления, WY (см3):
 3.26
Цвет:
 Алюминий
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-30-UGOL45-R-BP

Схемы крепления балки и тип нагрузки
Шарнирно опертая с центральной нагрузкой
Схема: шарнирно опертая балка с центральной нагрузкой
Шарнирно опертая с равномерной нагрузкой
Схема: шарнирно опертая балка с равномерно распределённой нагрузкой
Консольная с нагрузкой на конце
Схема: консольная балка с нагрузкой на свободном конце
Защемлённая с центральной нагрузкой
Схема: защемлённая балка с центральной нагрузкой
Защемлённая с равномерной нагрузкой
Схема: защемлённая балка с равномерно распределённой нагрузкой
Консольная с равномерной нагрузкой
Схема: консольная балка с равномерно распределённой нагрузкой
