OB-30-UGOL30-R | Профиль 30х30 мм закругленный угол 30 паз 8 мм (Анодированный)

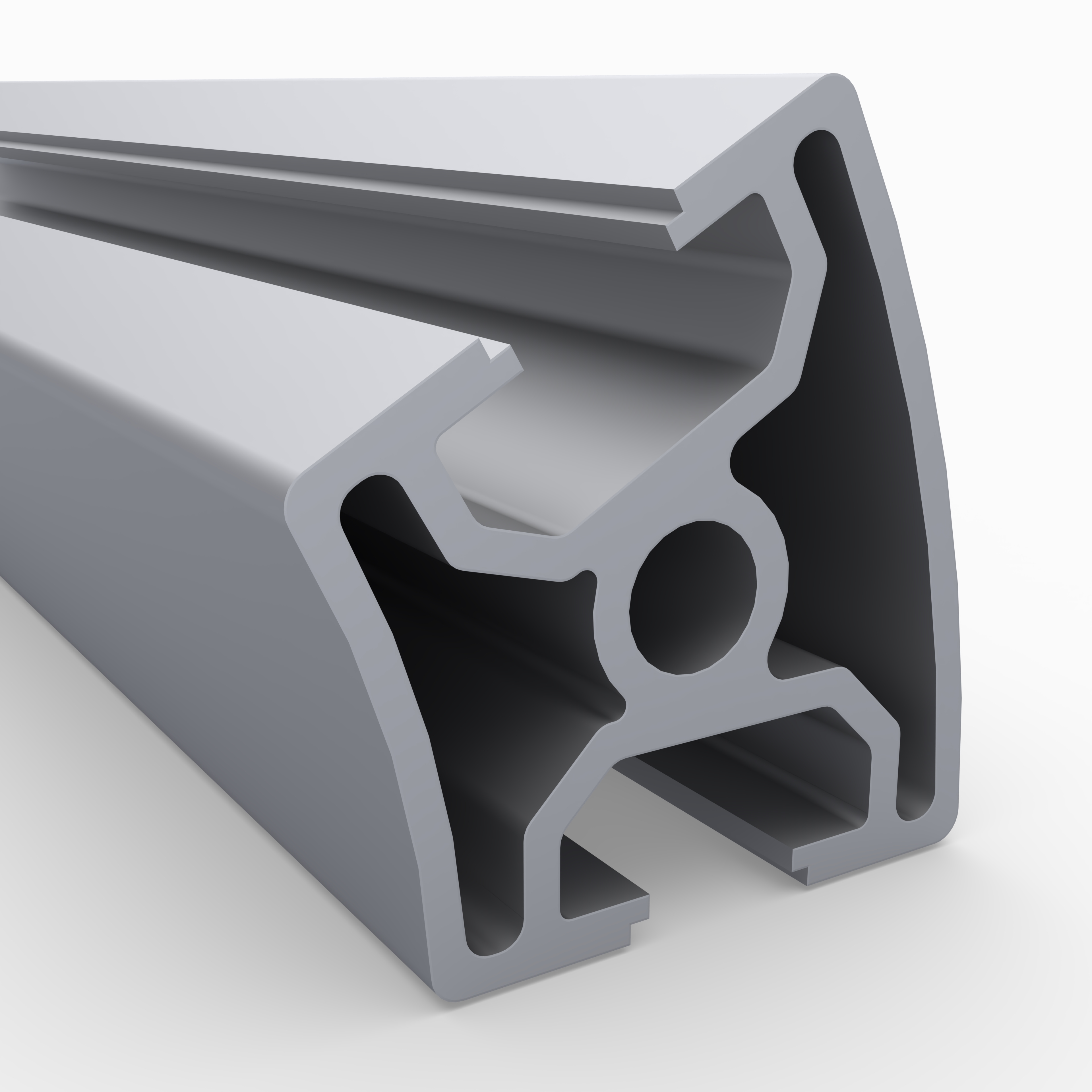

Анодированный радиусный профиль 30х30, угол 30 градусов

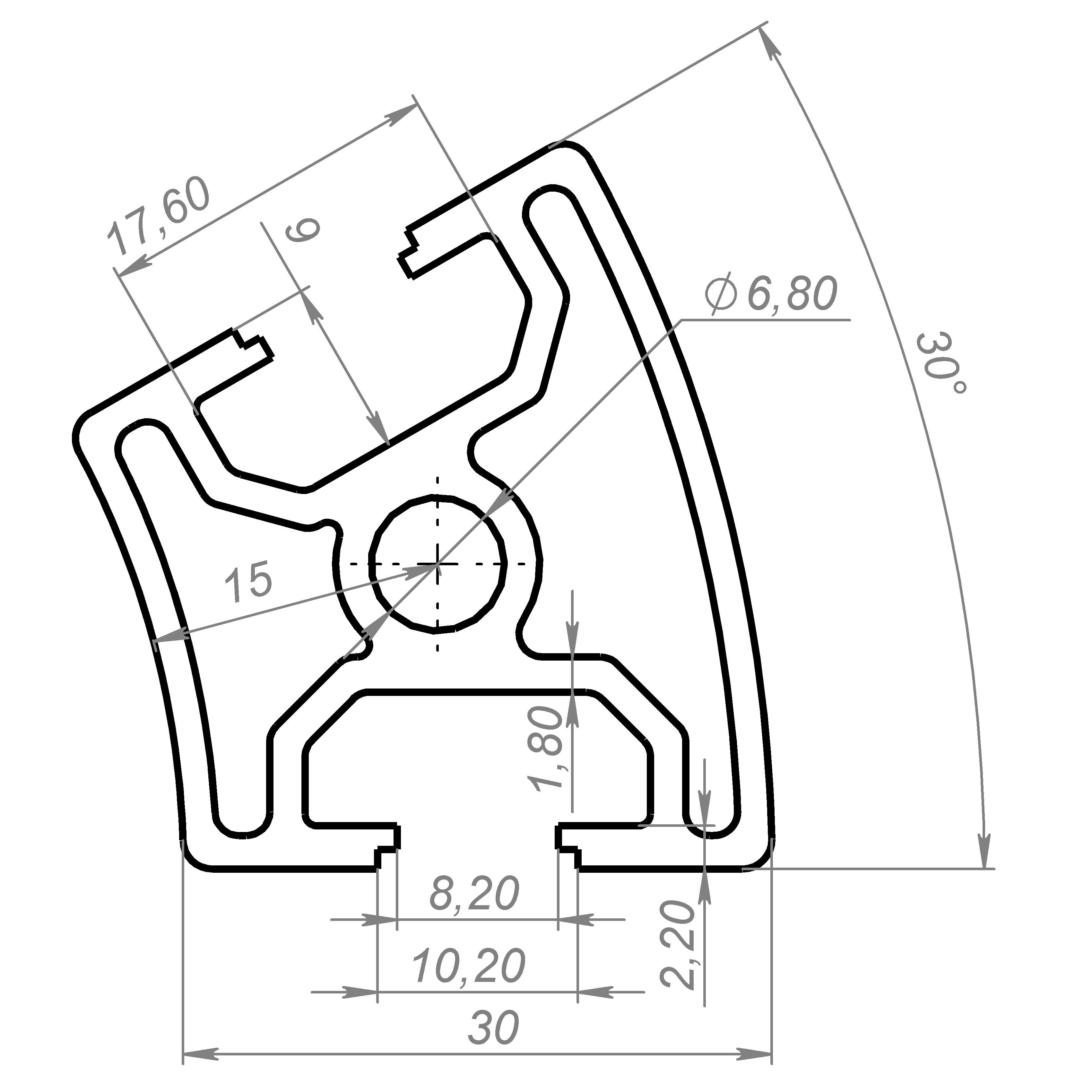

Чертеж профиля радиусного, серии 30, с углом 30 градусов

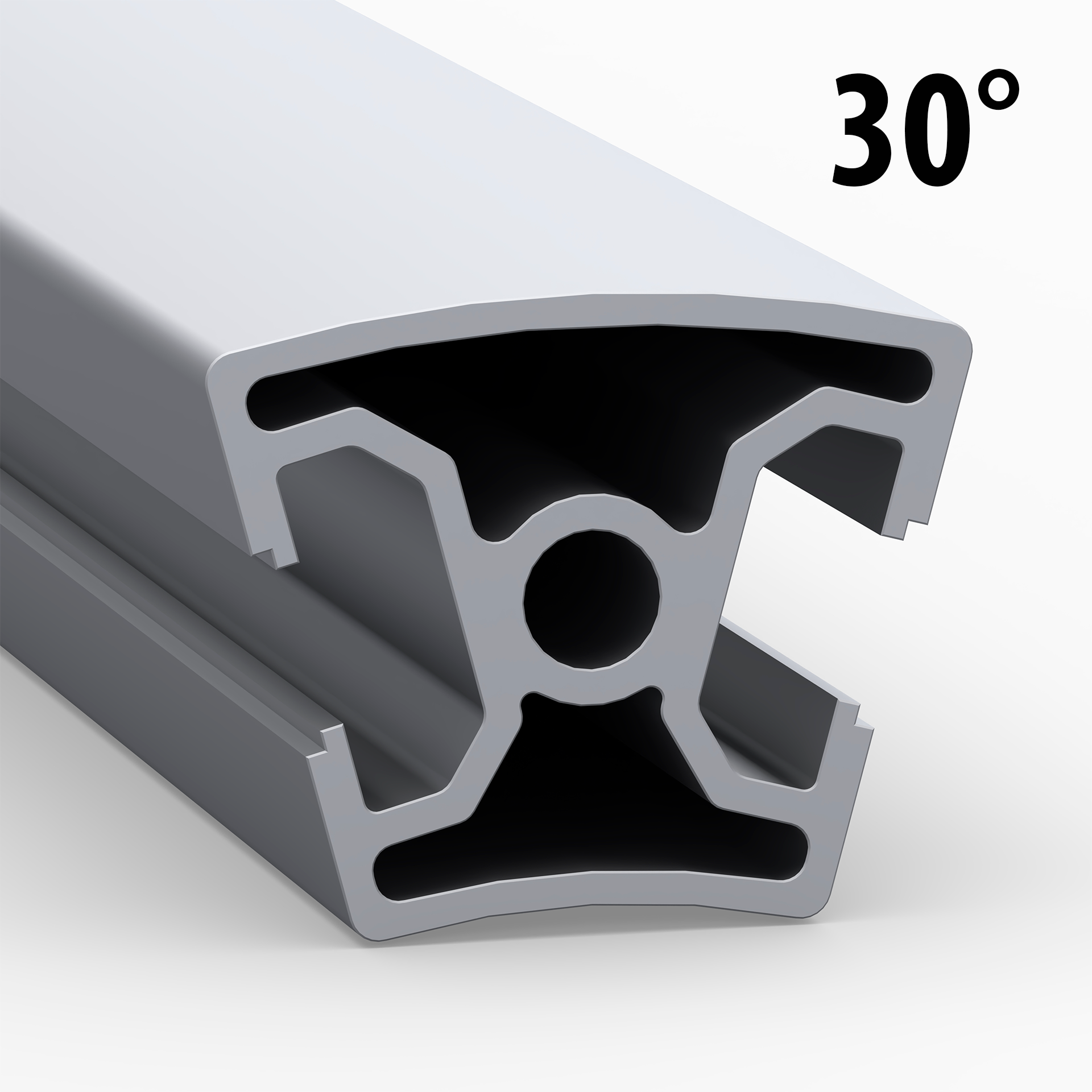

Конструкционный алюминиевый профиль угол 30 градусов, серия 30

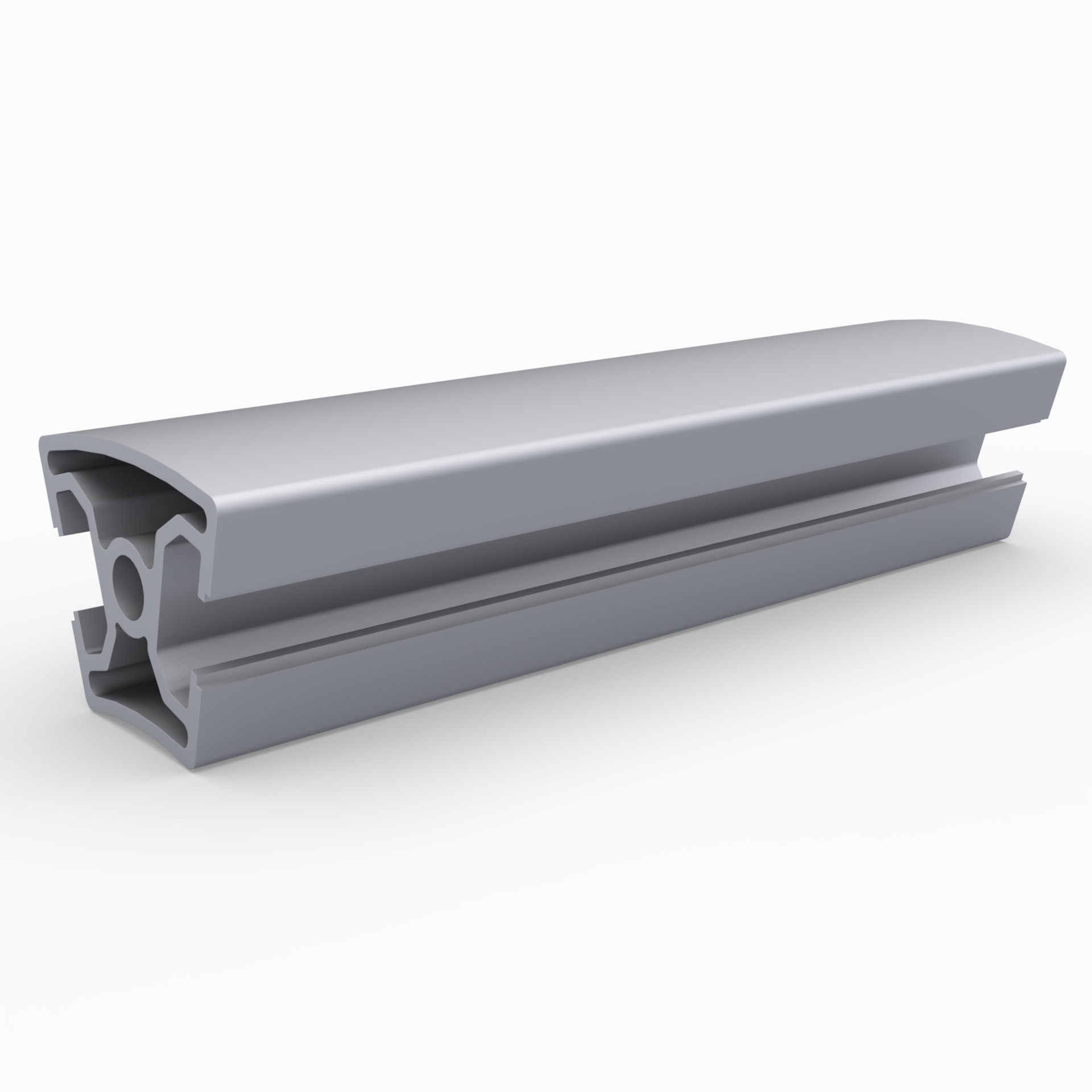

Алюминиевый профиль 30х30 под угол 30 градусов

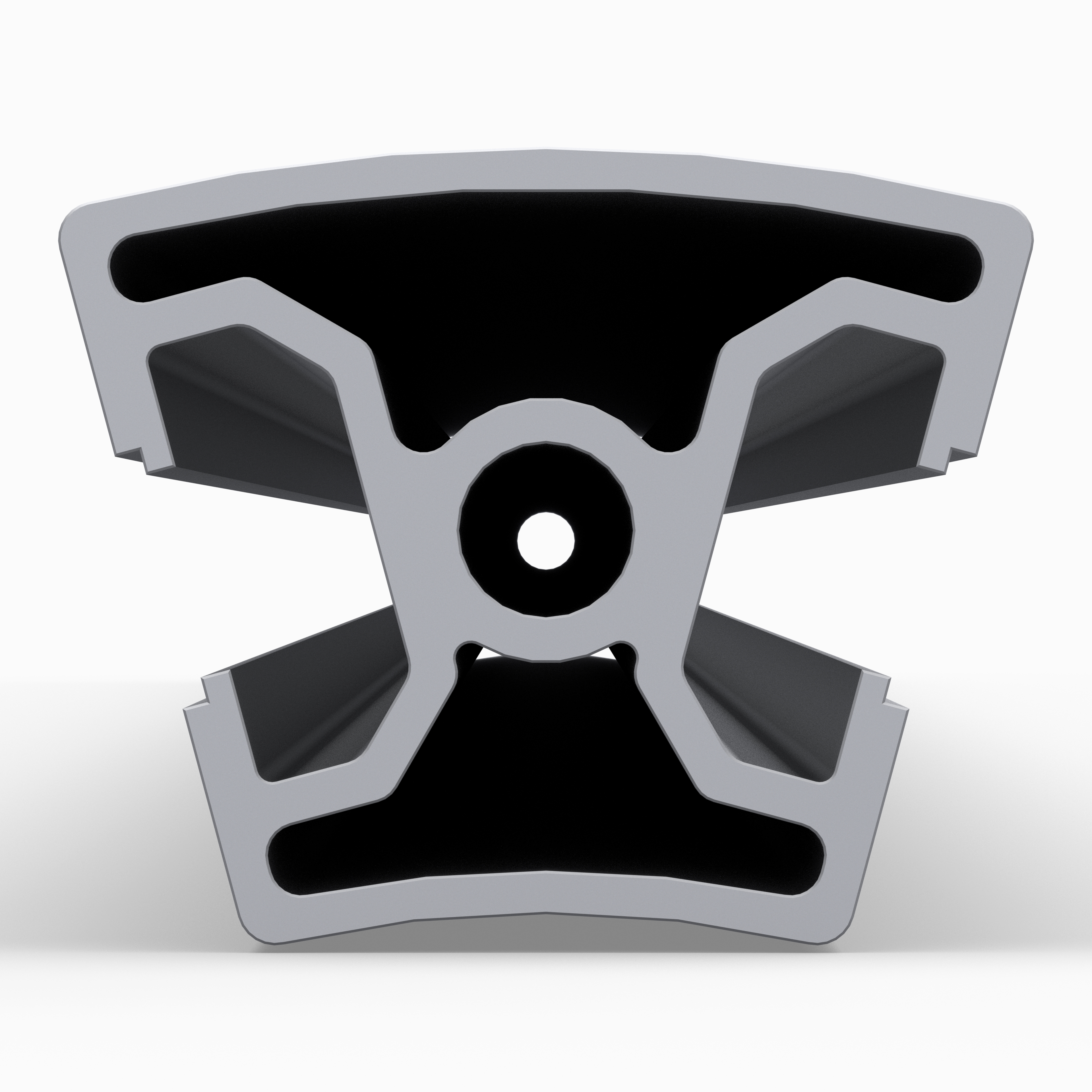

Станочный конструкционный уголовной профиль, 30 градусов

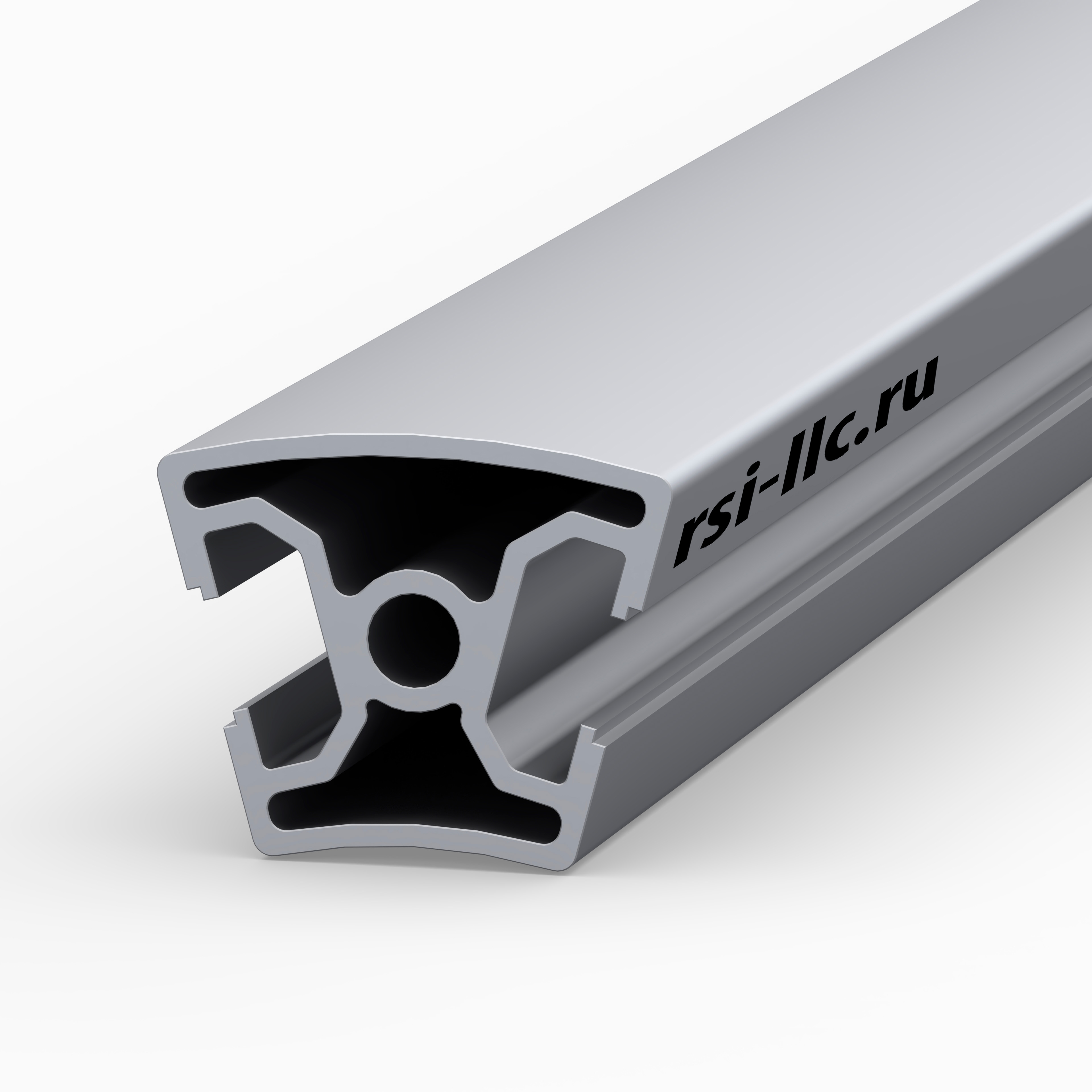

30 градусов, профиль алюминиевый, станочный, конструкционный, серия 30

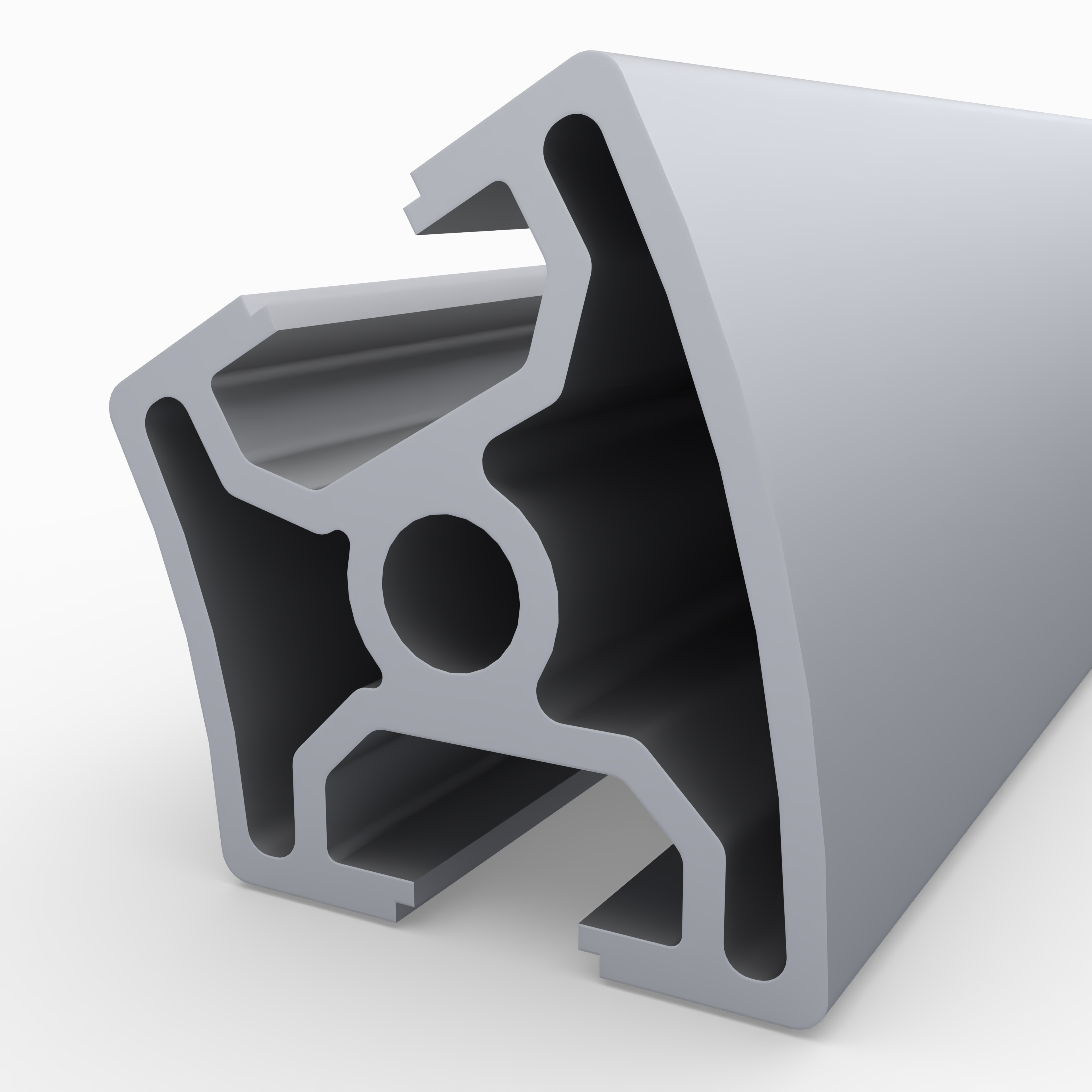

Фото скругленного на угол в 30 градусов конструкционного профиля

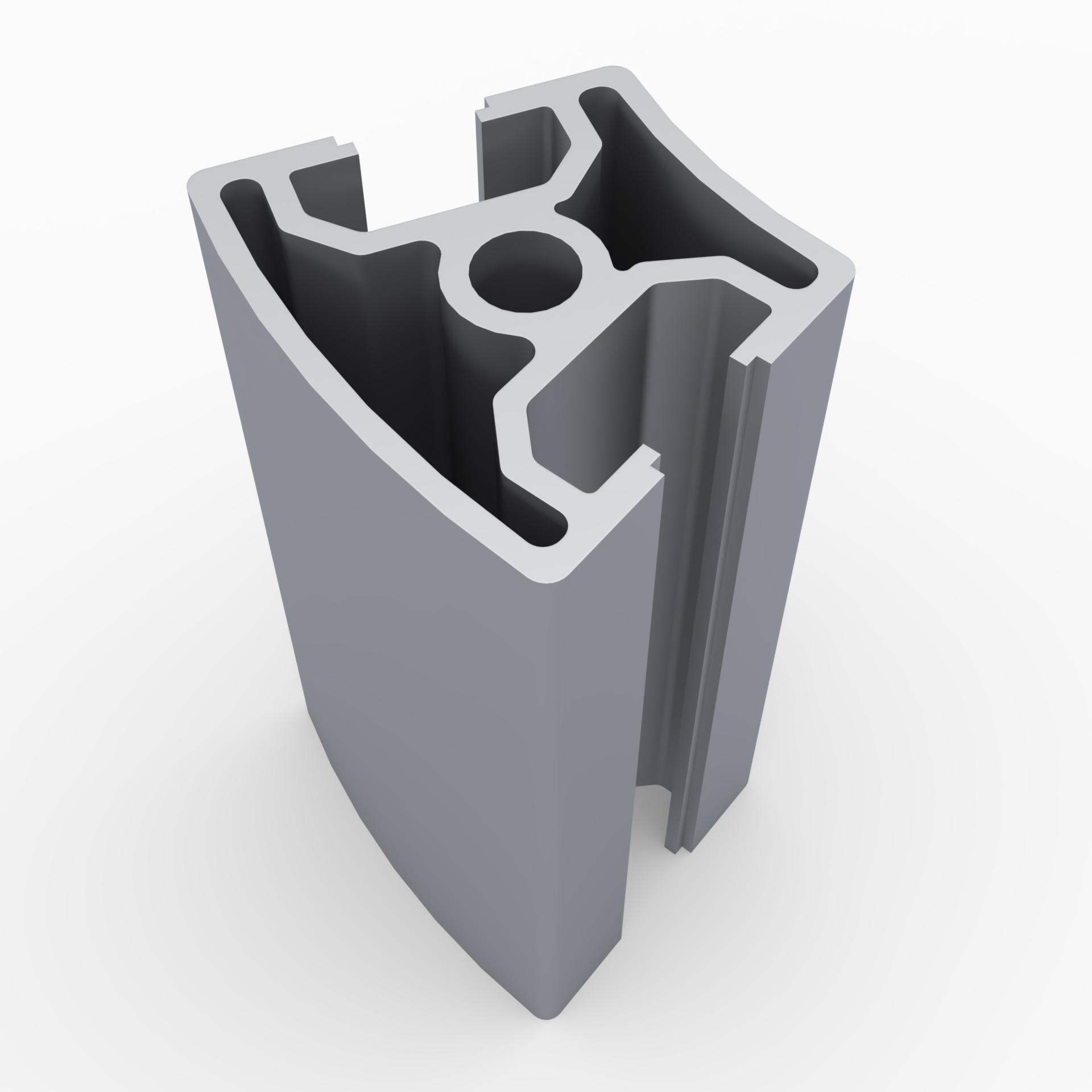

Радиусный профиль 30х30, угол 30, алюминиевый, конструкционный.
1 065.00 руб. от 1 м.
( -2 % )
1 043.70 РУБ.
от 5 м.
( -3 % )
1 033.05 РУБ.
от 20 м.
( -6 % )
1 001.10 РУБ.
от 50 м.
( -10 % )
958.50 РУБ.
от 100 м.
( -12 % )
937.20 РУБ.
от 500 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-30-UGOL30-R | Профиль 30х30 мм закругленный угол 30 паз 8 мм (Анодированный)
НА СКЛАДЕ: 0
В ПУТИ > 400 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-30-UGOL30-R ): 33 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 1005 мм
Максимальная длина заготовки: 3040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

1. OB-30-UGOL30-R | Профиль 30х30 мм закругленный угол 30 паз 8 мм (Анодированный) (2D Модель профиля).DXF
Скачать
2. OB-30-UGOL30-R | Профиль 30х30 мм закругленный угол 30 паз 8 мм (Анодированный) (3D Модель профиля).STEP
Скачать

Описание

Угловой радиусный алюминиевый профиль с анодно-окисным покрытием в цвет серебра. Серия 30, грани с крепежными пазами разнесены на 30 градусов. Применяя данный профиль с аналогичным но с гранями разнесенным на 60 градусов, вы получаете возможность создавать наклонные плоскости под соответствующими углами в ваших конструкциях.
Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-30-UGOL30-R
Длина профиля(макс), мм:
 3040
Дробеструйная обработка:
 есть
Профили:
 30х30, 30х60, 30х90, 30х120
Ширина паза, мм:
 8
Аналог Bosch Rexroth Group:
 3842993010 / 3842524031 / 3842933708
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 0.93
Площадь сечения, см2:
 3.406
Момент инерции, Ix(см4):
 3.21
Момент инерции, Iy(см4):
 3.42
Момент сопротивления, WX (см3):
 2.14
Момент сопротивления, WY (см3):
 2.28
Цвет:
 Серебро
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-30-UGOL30-R
