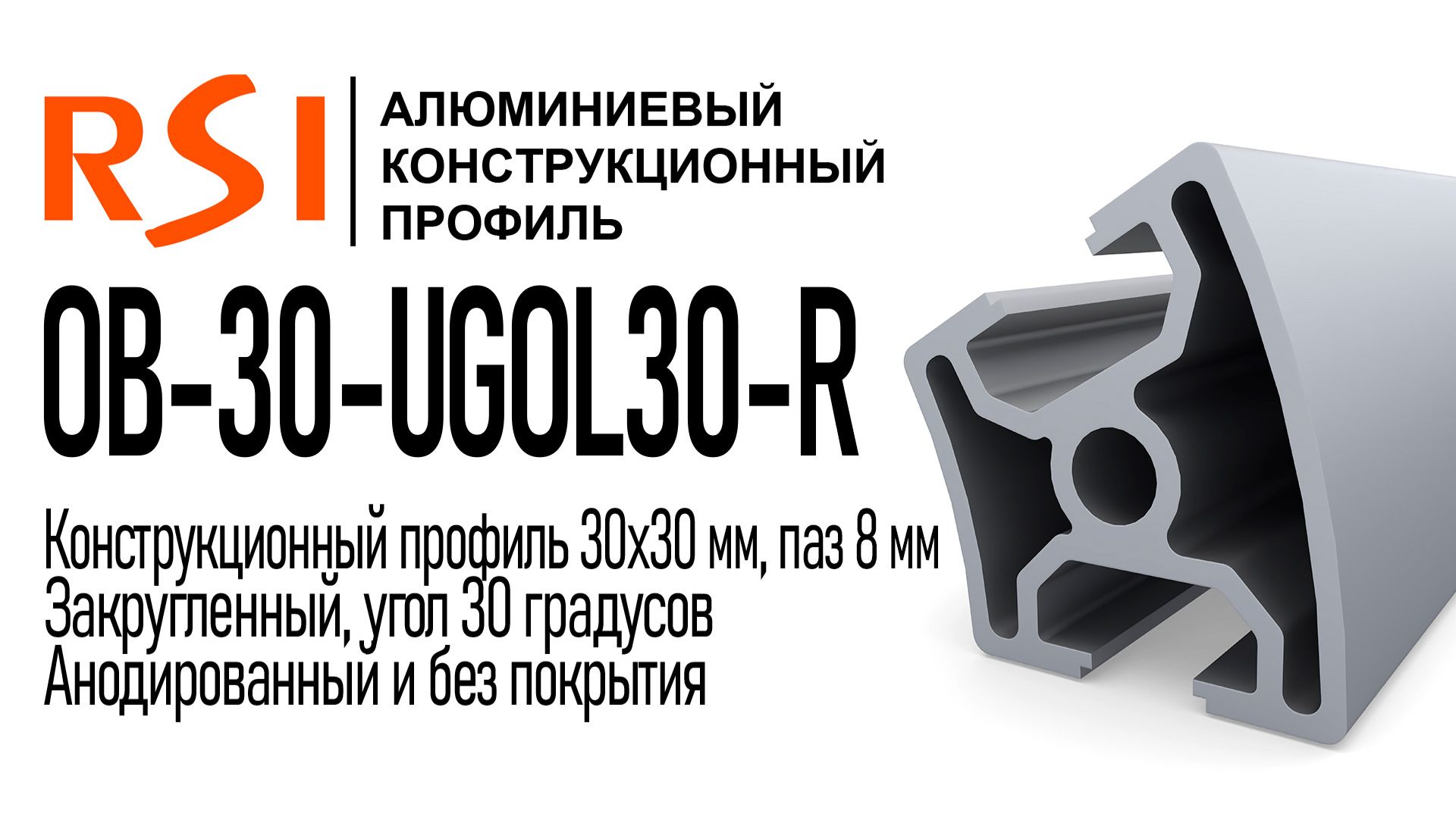

OB-30-UGOL30-R-BP | Профиль 30х30 мм закругленный угол 30 паз 8 мм (без покрытия)

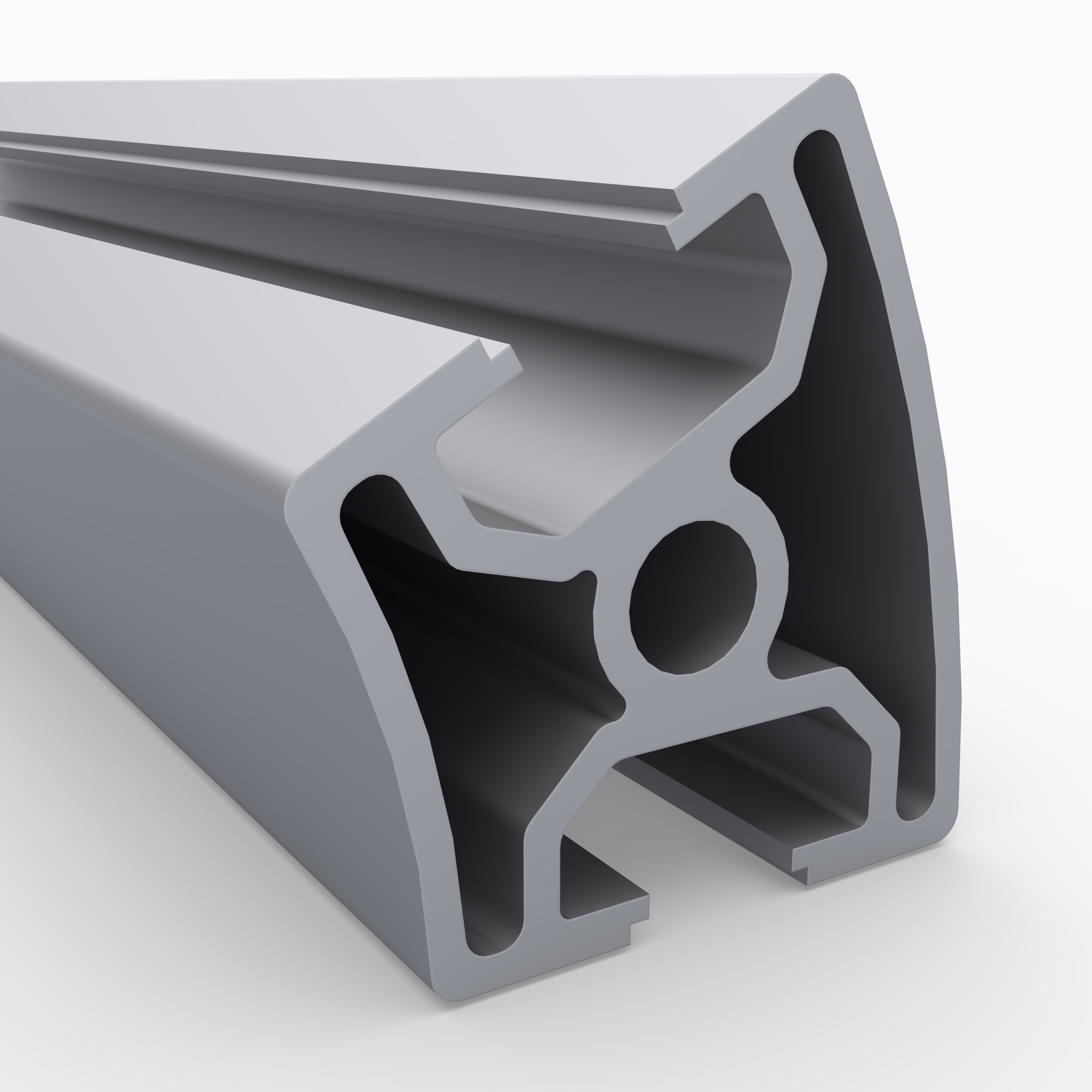

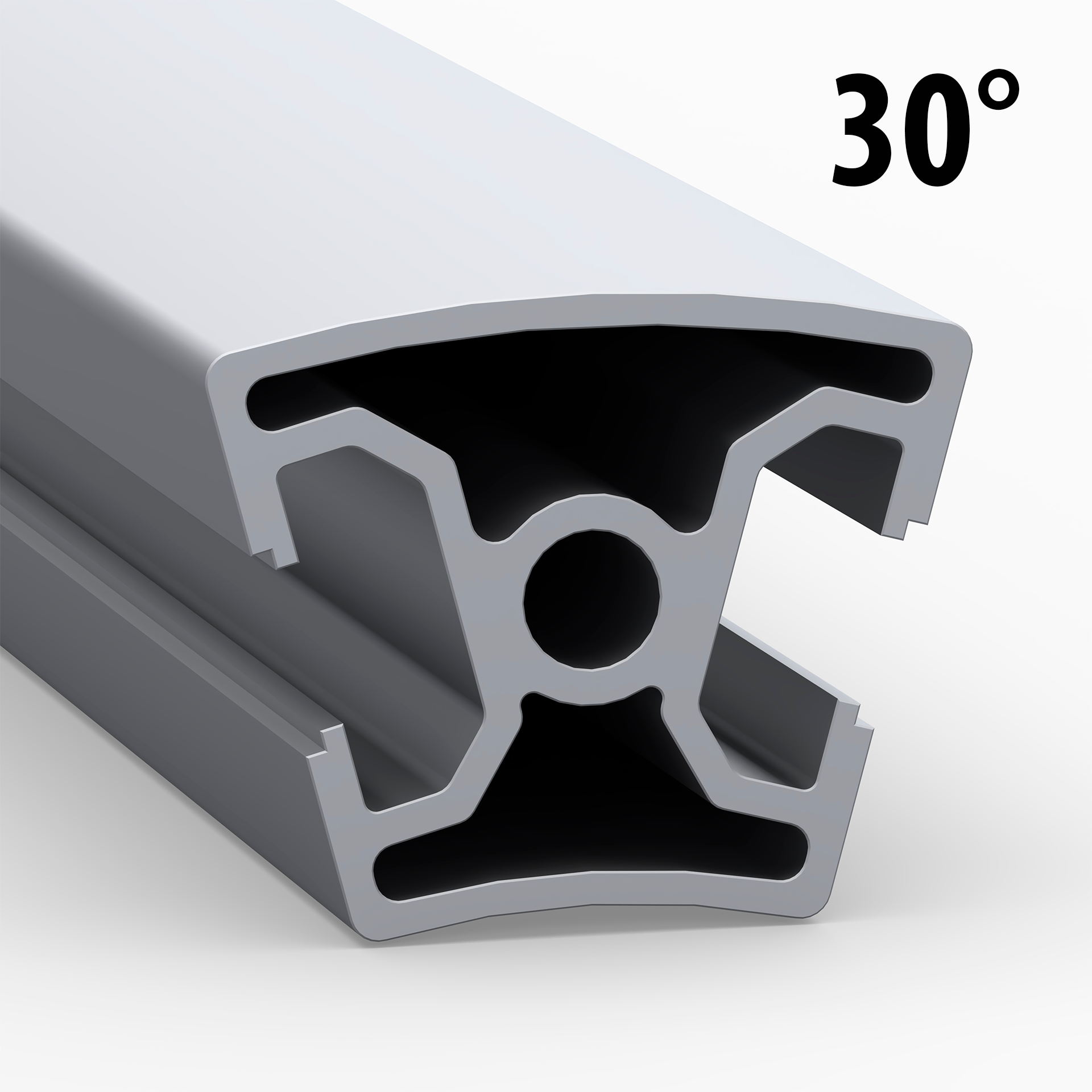

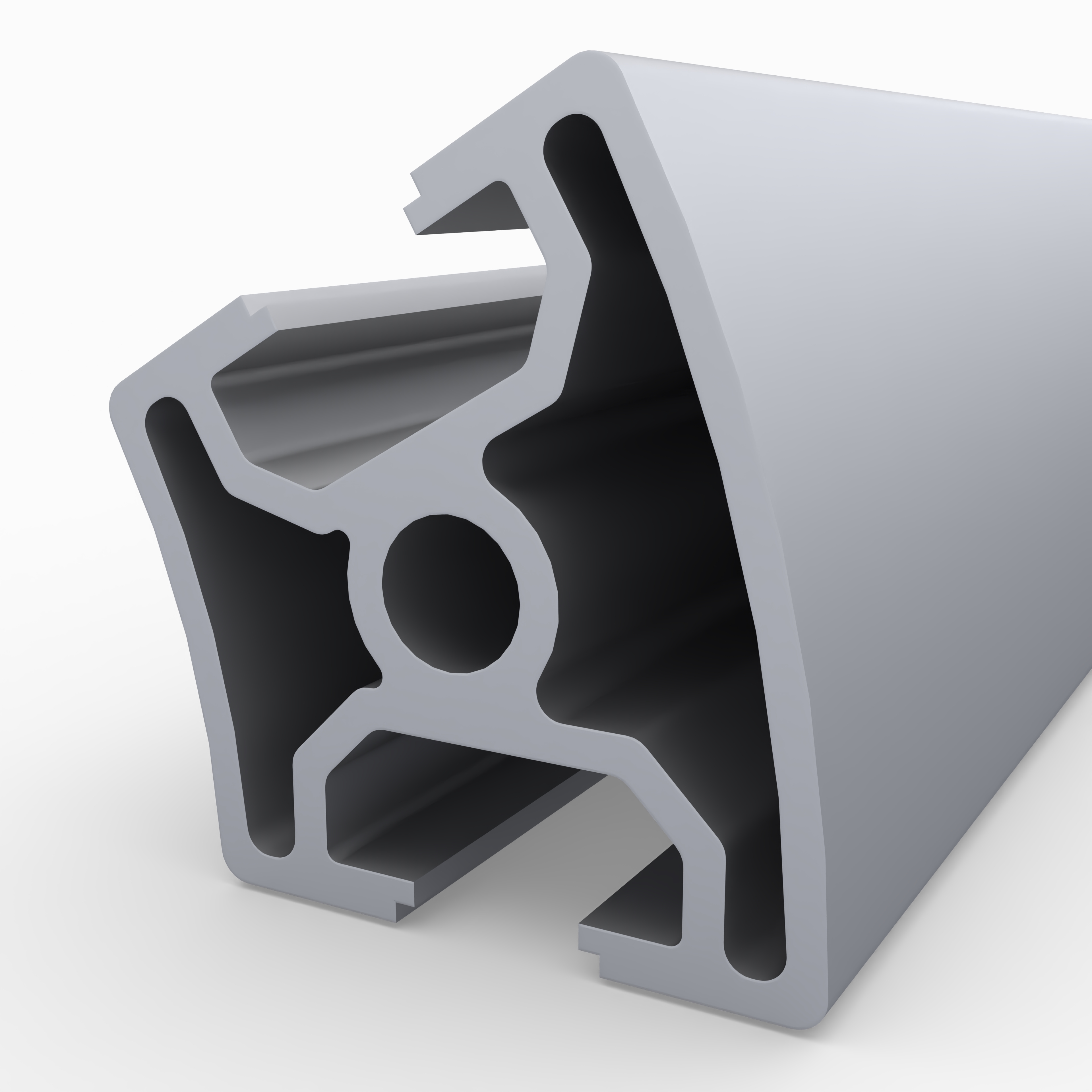

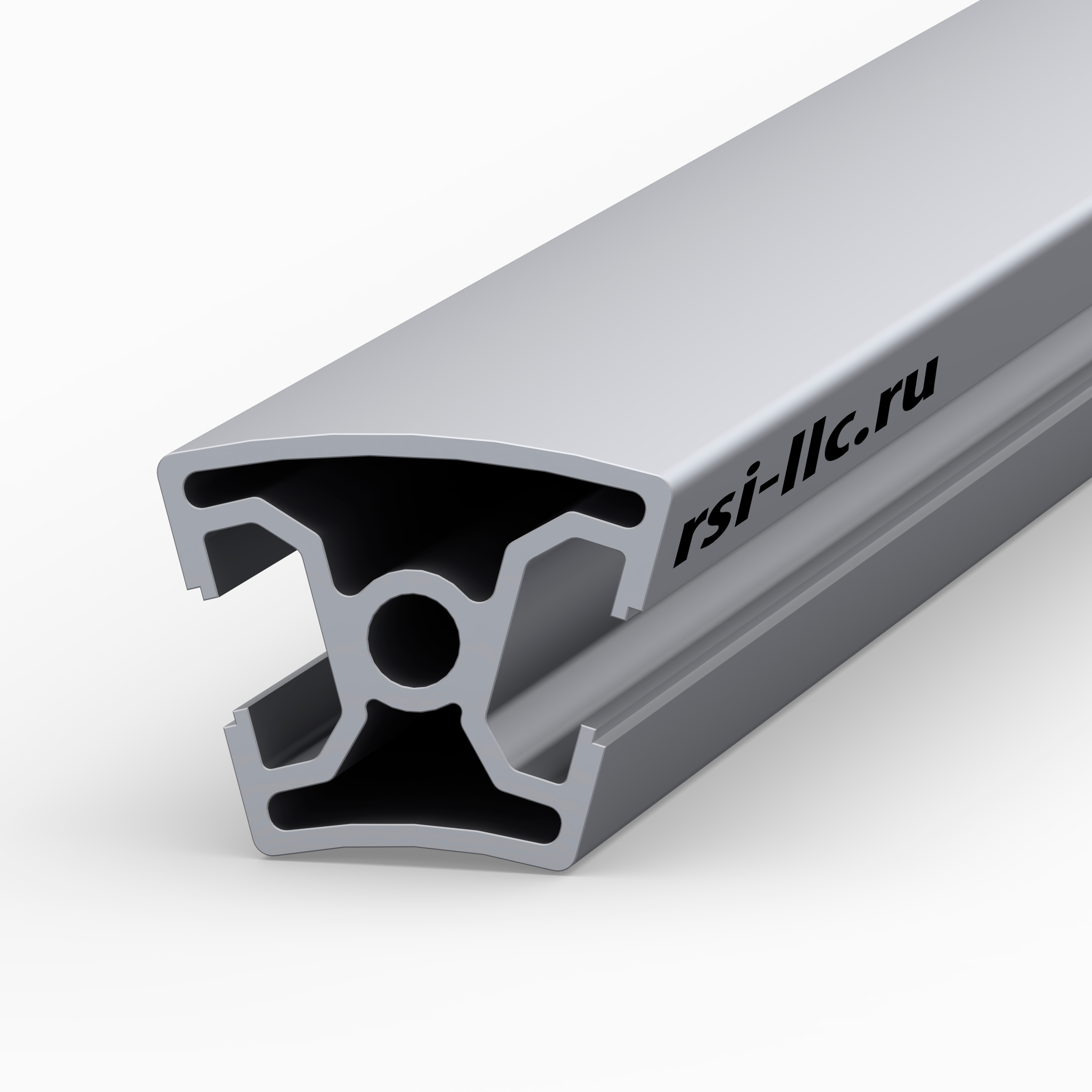

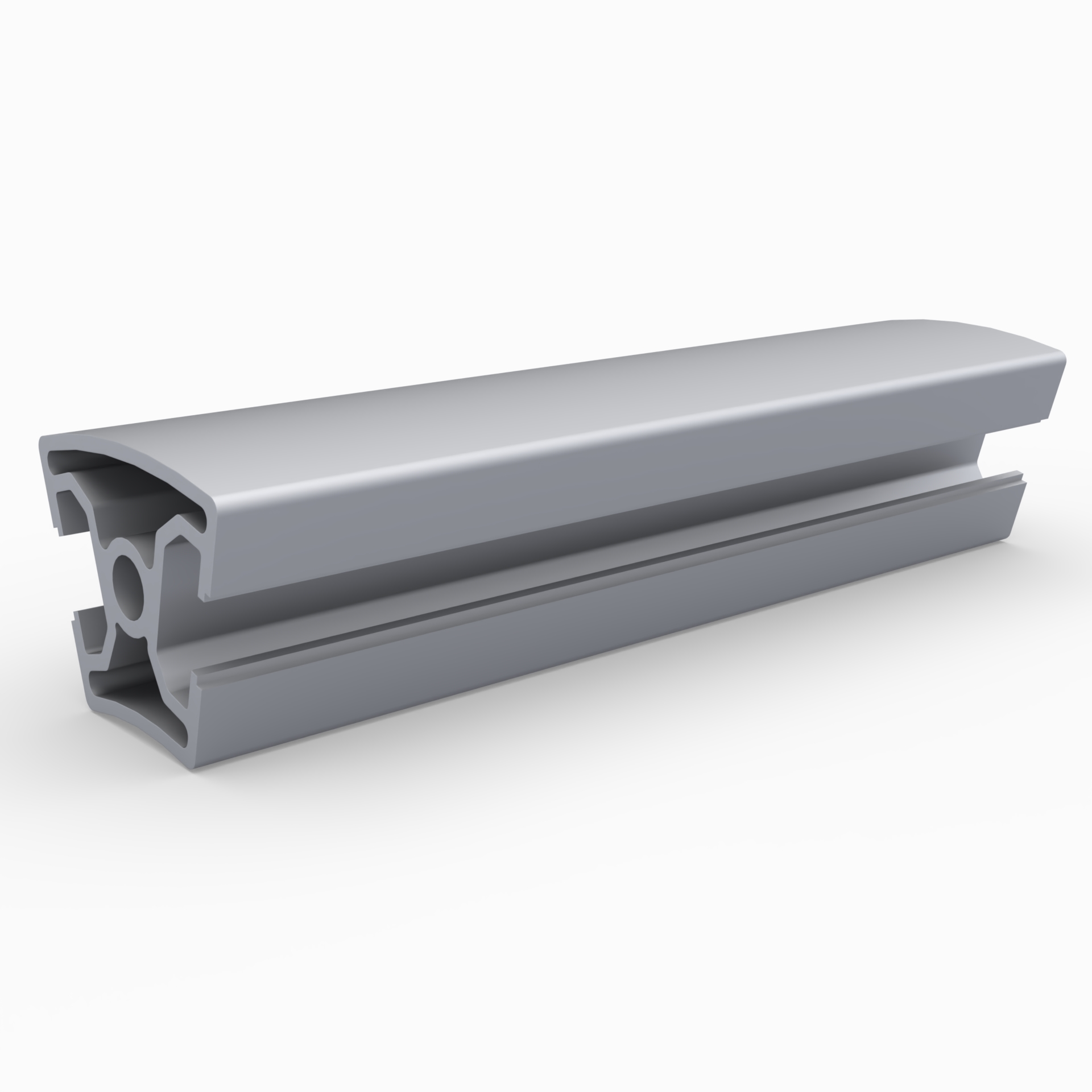

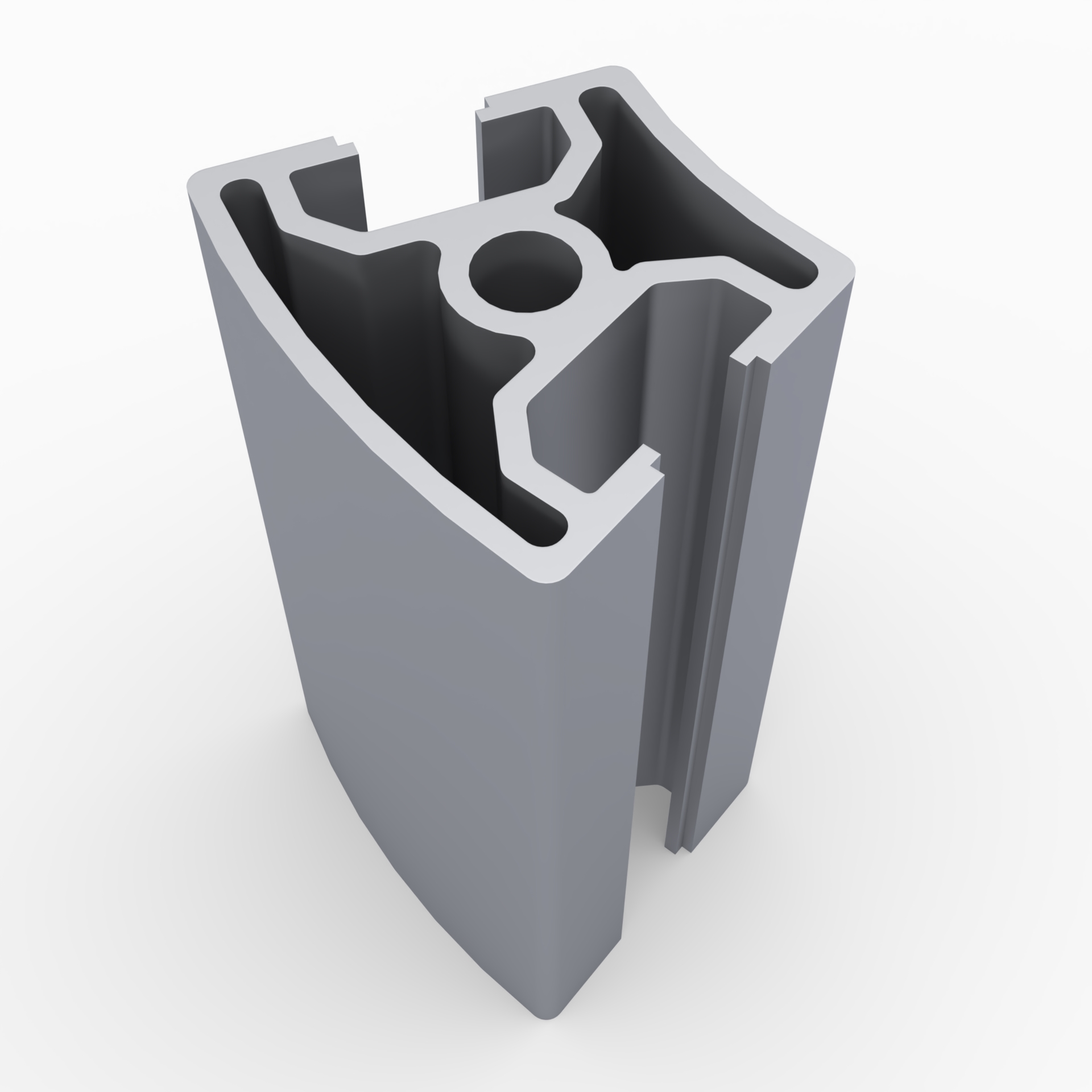

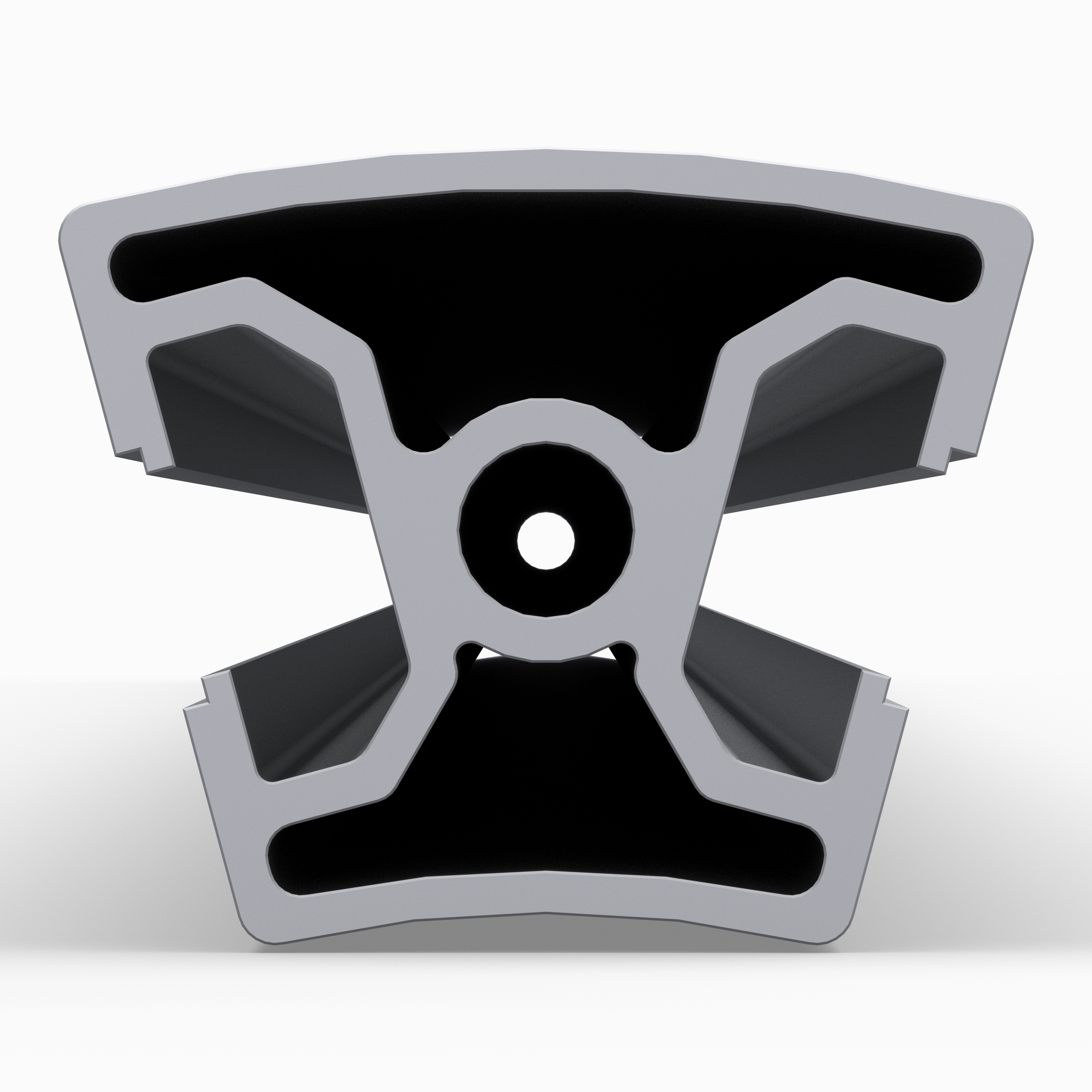

Профиль скругленный, угловой, 30 градусов, серия 30 паз 8. Алюминиевый конструкционный.

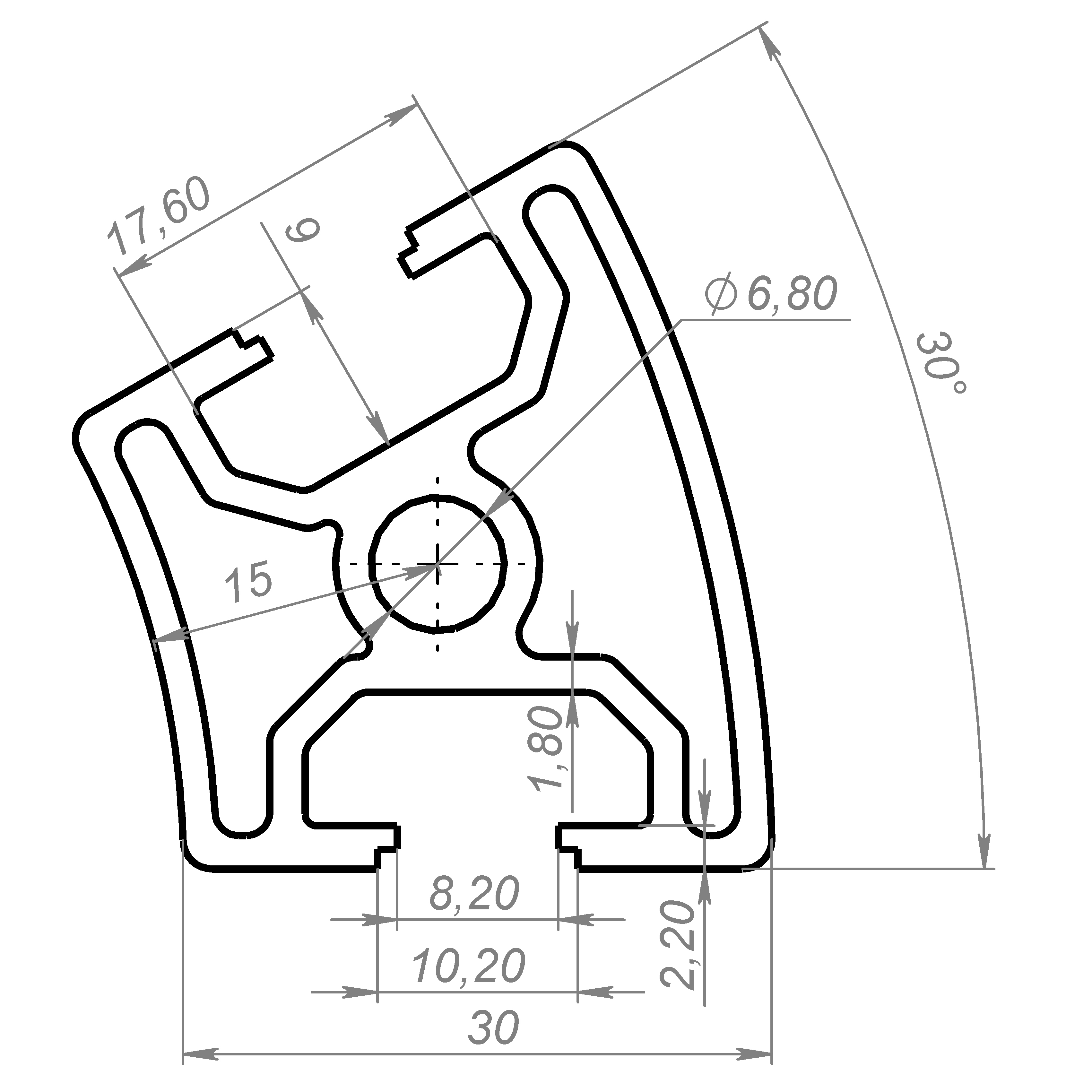

Чертеж углового конструкционного профиля 30 градусов
Профиль угловой, конструкционный, серия 30 паз 8 мм
Профиль с пазом 8 мм, 30 градусов, серия 30, угловой
Профиль для соединения под углом 30 градусов, без покрытия, серия 30
Алюминиевый профиль 30 градусов, конструкционный, серия 30
Угловой конструкционный профиль 30 градусов, серия 30, паз 8 мм, без покрытия
Радиусный алюминиевый профиль, 30х30, 30 градусов, конструкционный
865.00 руб. от 1 м.
( -2 % )
847.70 РУБ.
от 5 м.
( -3 % )
839.05 РУБ.
от 20 м.
( -6 % )
813.10 РУБ.
от 50 м.
( -10 % )
778.50 РУБ.
от 100 м.
( -12 % )
761.20 РУБ.
от 500 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-30-UGOL30-R-BP | Профиль 30х30 мм закругленный угол 30 паз 8 мм (без покрытия)
ПОД
ЗАКАЗ
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-30-UGOL30-R-BP ): 33 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 1005 мм
Максимальная длина заготовки: 3040 мм
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

1. OB-30-UGOL30-R-BP | Профиль 30х30 мм закругленный угол 30 паз 8 мм (без покрытия) (2D Модель профиля).DXF
Скачать
2. OB-30-UGOL30-R-BP | Профиль 30х30 мм закругленный угол 30 паз 8 мм (без покрытия) (3D Модель профиля).STEP
Скачать

Описание

Угловой скругленный конструкционный профиль серии 30, грани с крепежными пазами разнесены на 30 градусов. Применяя данный профиль с аналогичным но с гранями разнесенным на 60 градусов, вы получаете возможность создавать наклонные плоскости под соответствующими углами в ваших конструкциях.

Профили без покрытия используются, либо в конструкциях с невысокими эстетическими требованиями, либо красятся порошковой полимерной краской в нужный цвет.

Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:
 OB-30-UGOL30-R-BP
Длина профиля(макс), мм:
 3040
Дробеструйная обработка:
 нет
Профили:
 30х30, 30х60, 30х90, 30х120
Ширина паза, мм:
 8
Аналог Bosch Rexroth Group:
 3842993010 / 3842524031 / 3842933708
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 0.93
Площадь сечения, см2:
 3.406
Момент инерции, Ix(см4):
 3.21
Момент инерции, Iy(см4):
 3.42
Момент сопротивления, WX (см3):
 2.14
Момент сопротивления, WY (см3):
 2.28
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-30-UGOL30-R-BP

Возможные замены или аналоги для арт. OB-30-UGOL30-R-BP:

OB-30-UGOL30-R | Профиль 30х30 мм закругленный угол 30 паз 8 мм (Анодированный) OB-30-UGOL30-R | Профиль 30х30 мм закругленный угол 30 паз 8 мм (Анодированный)
1065.00 руб./м.
 ⓘ - в наличии ≈ 0 м.
