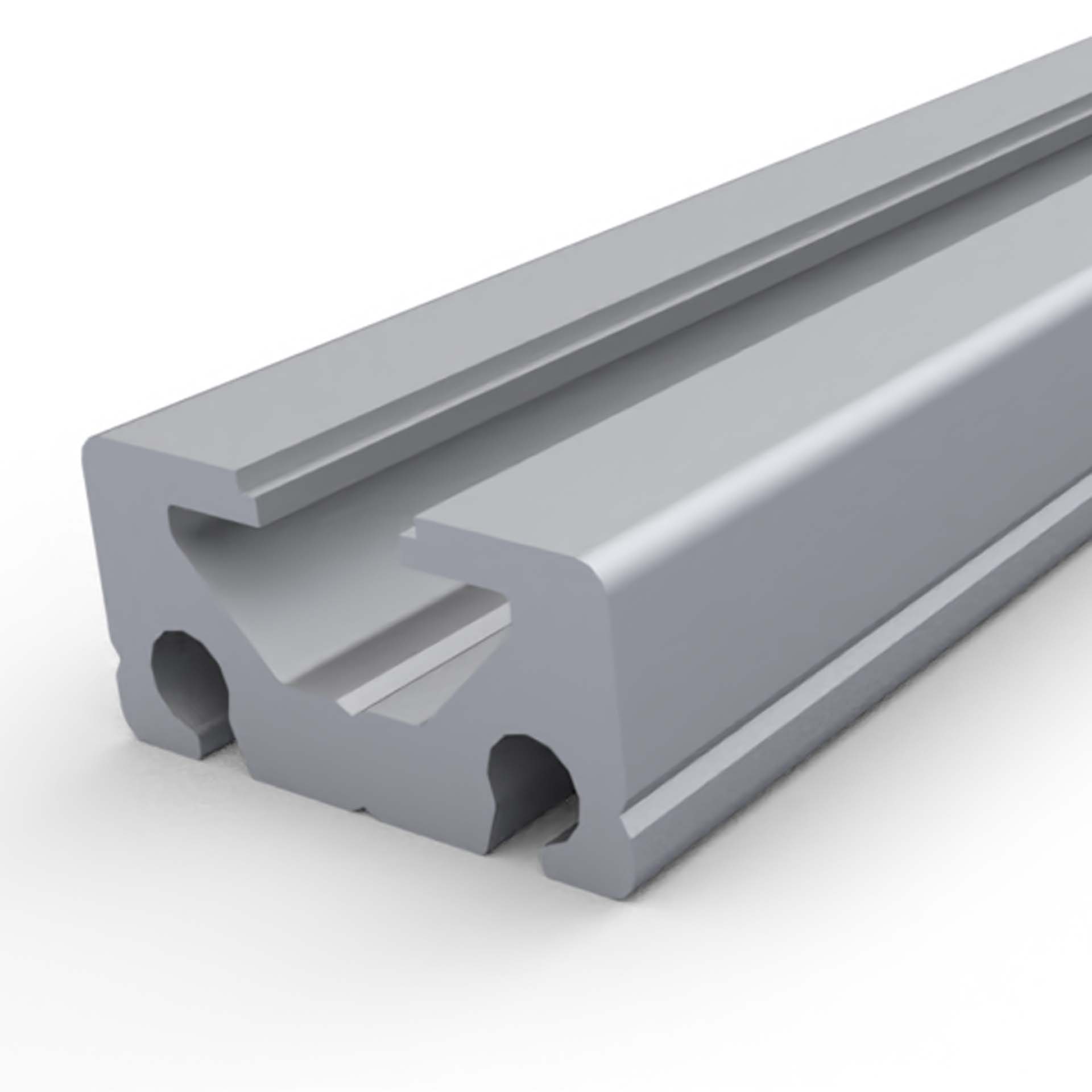

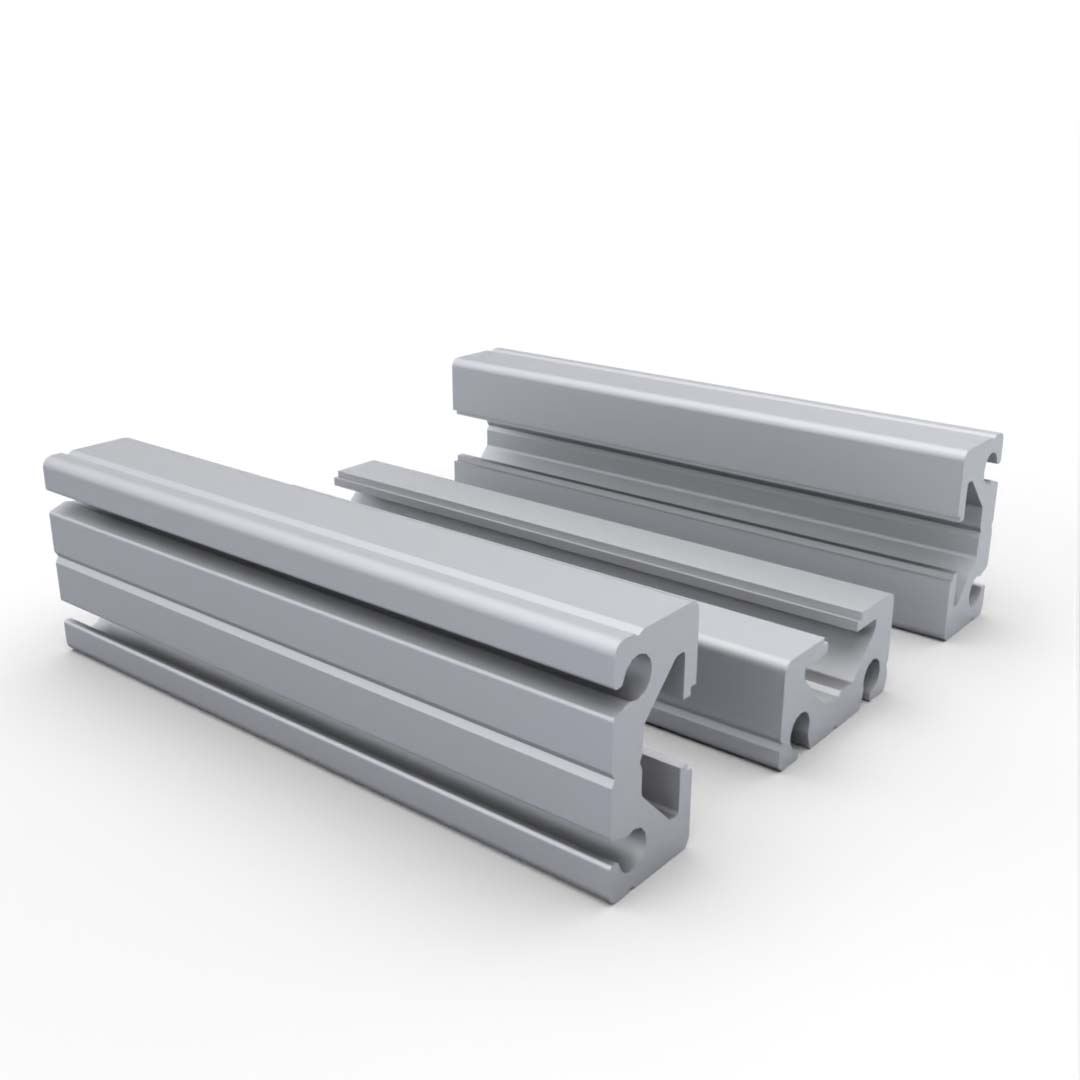

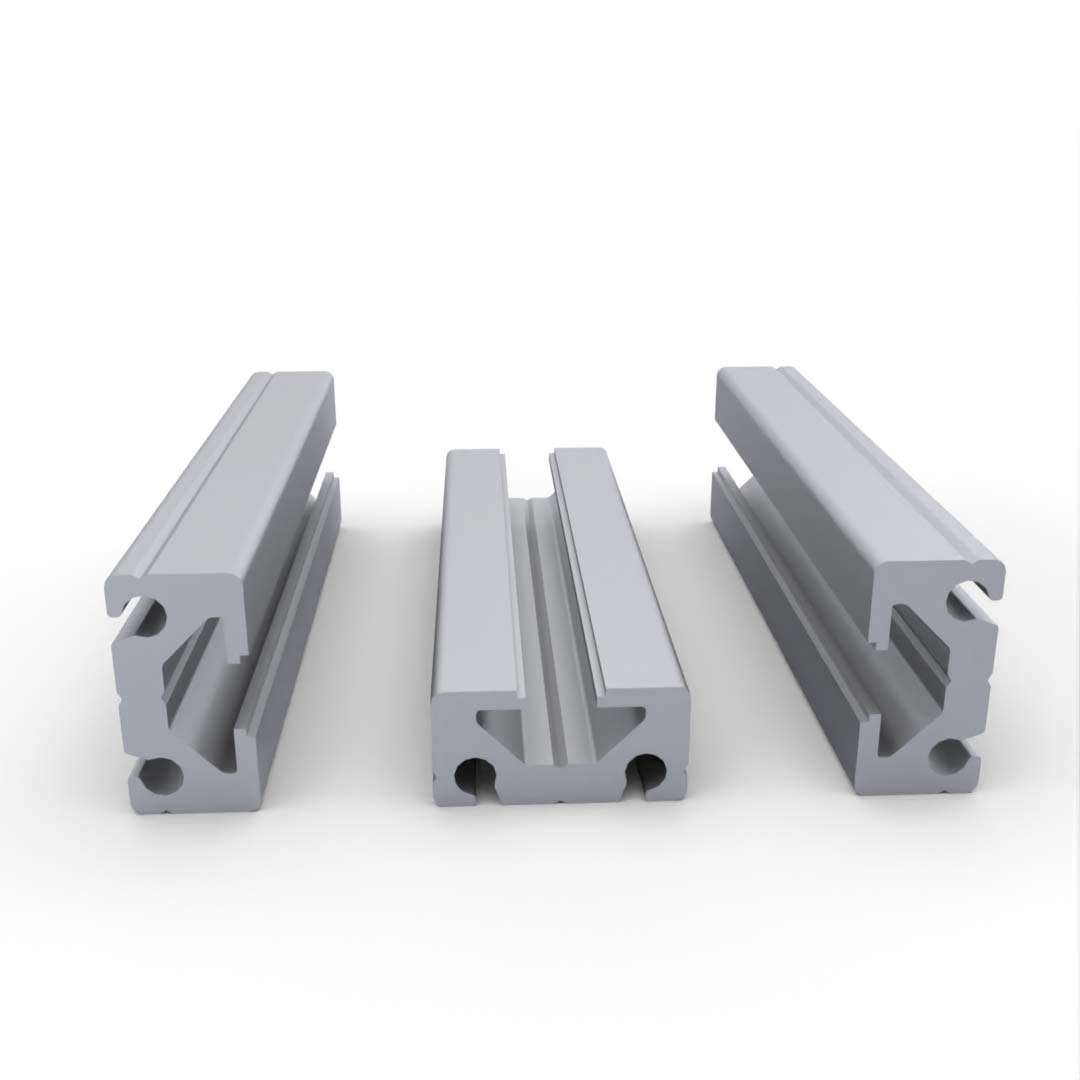

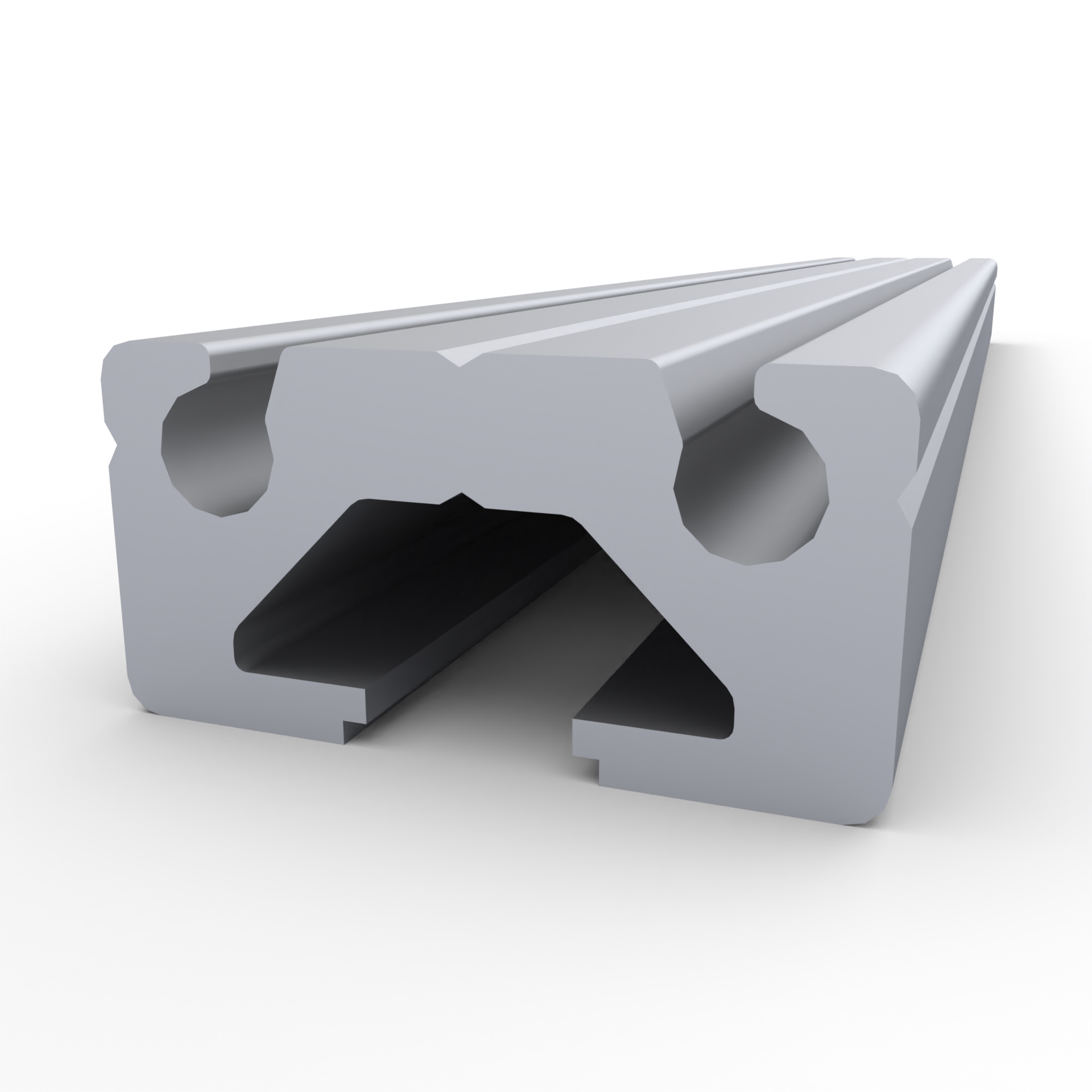

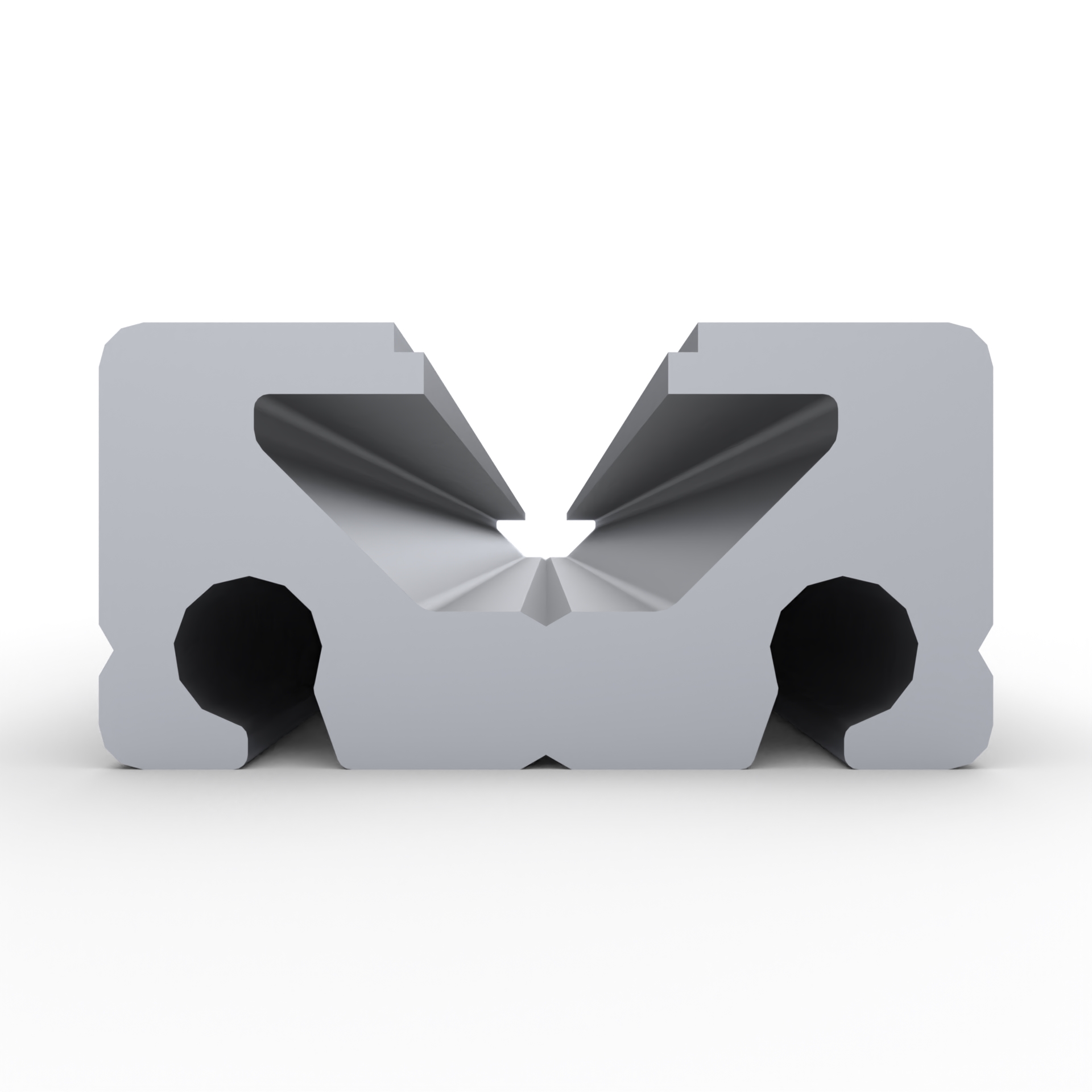

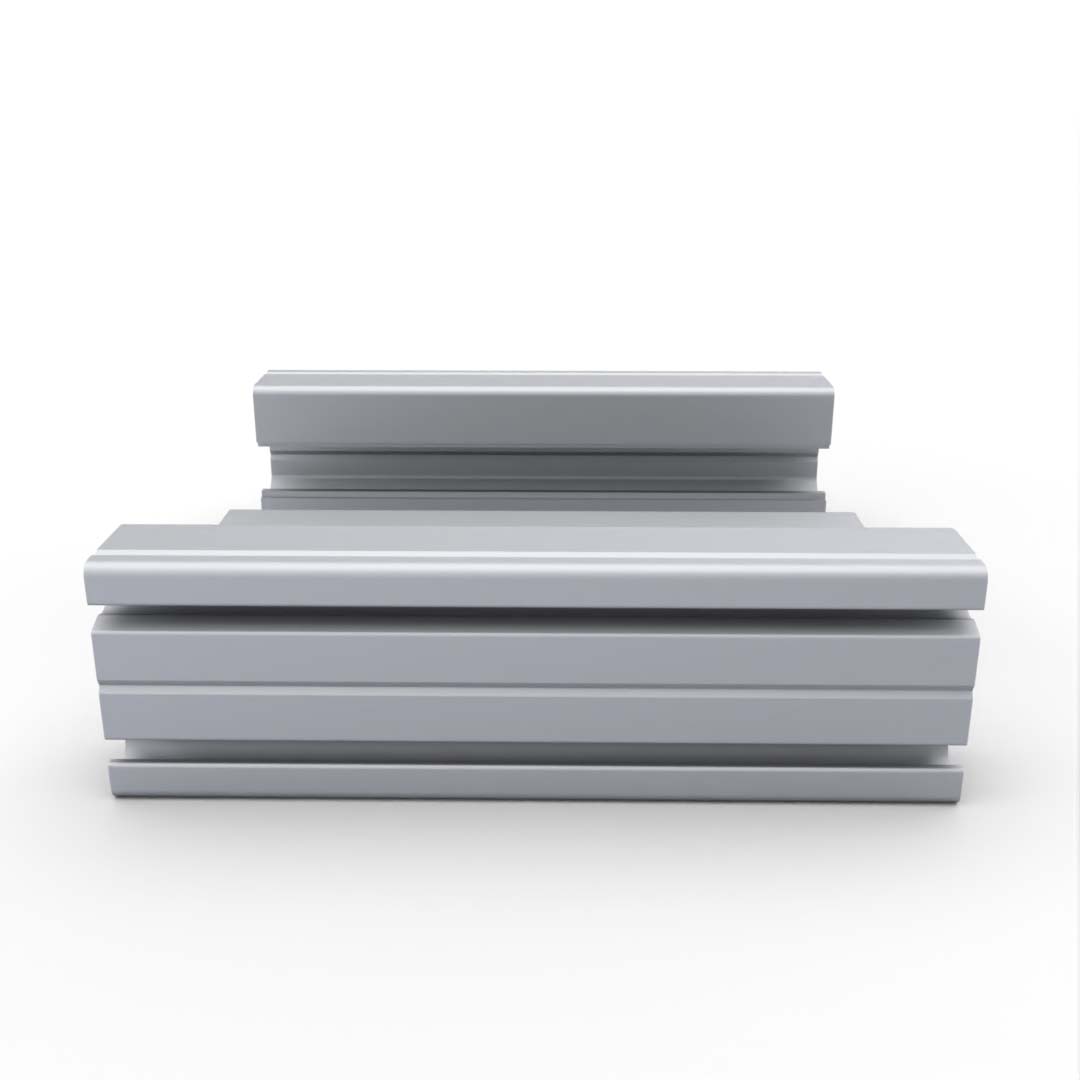

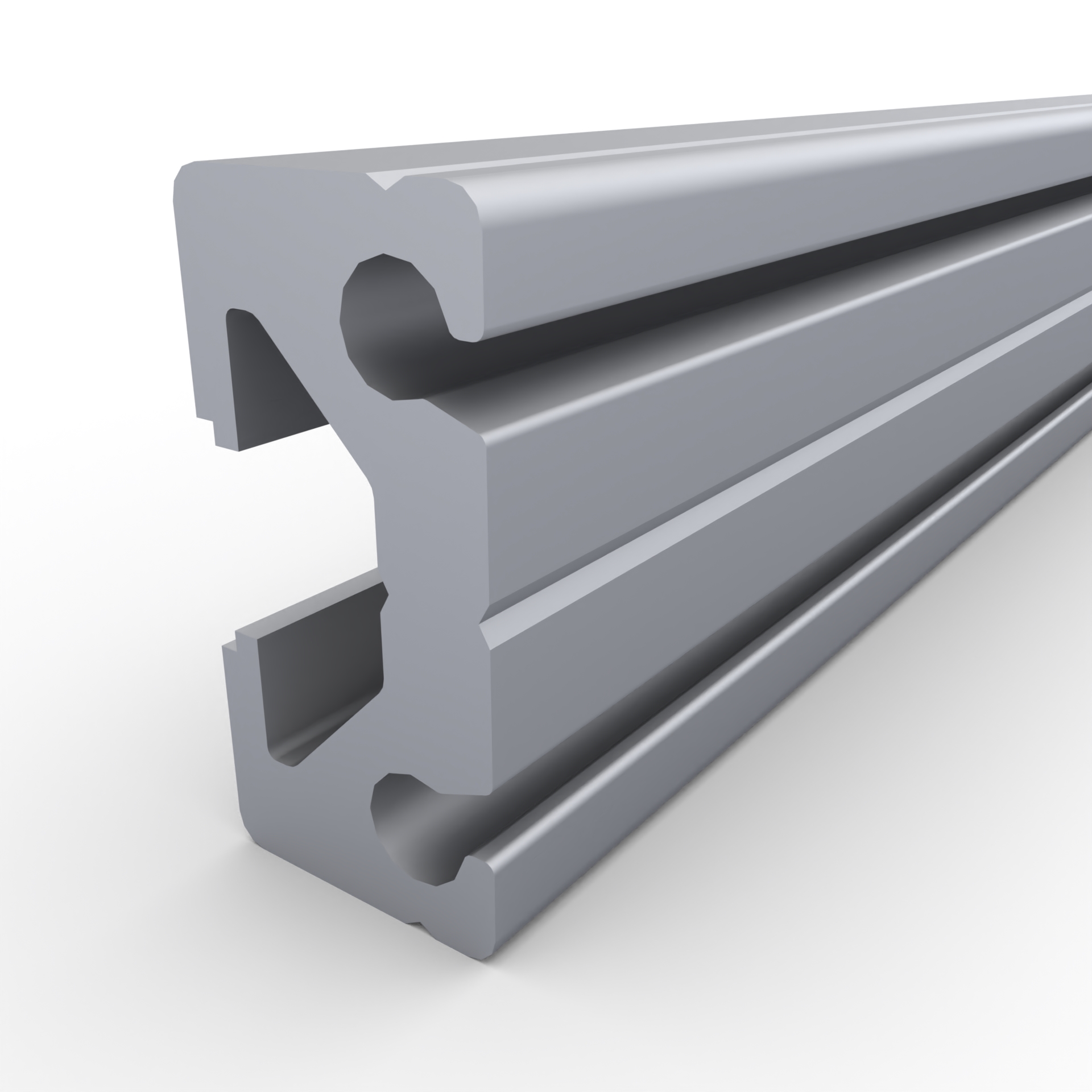

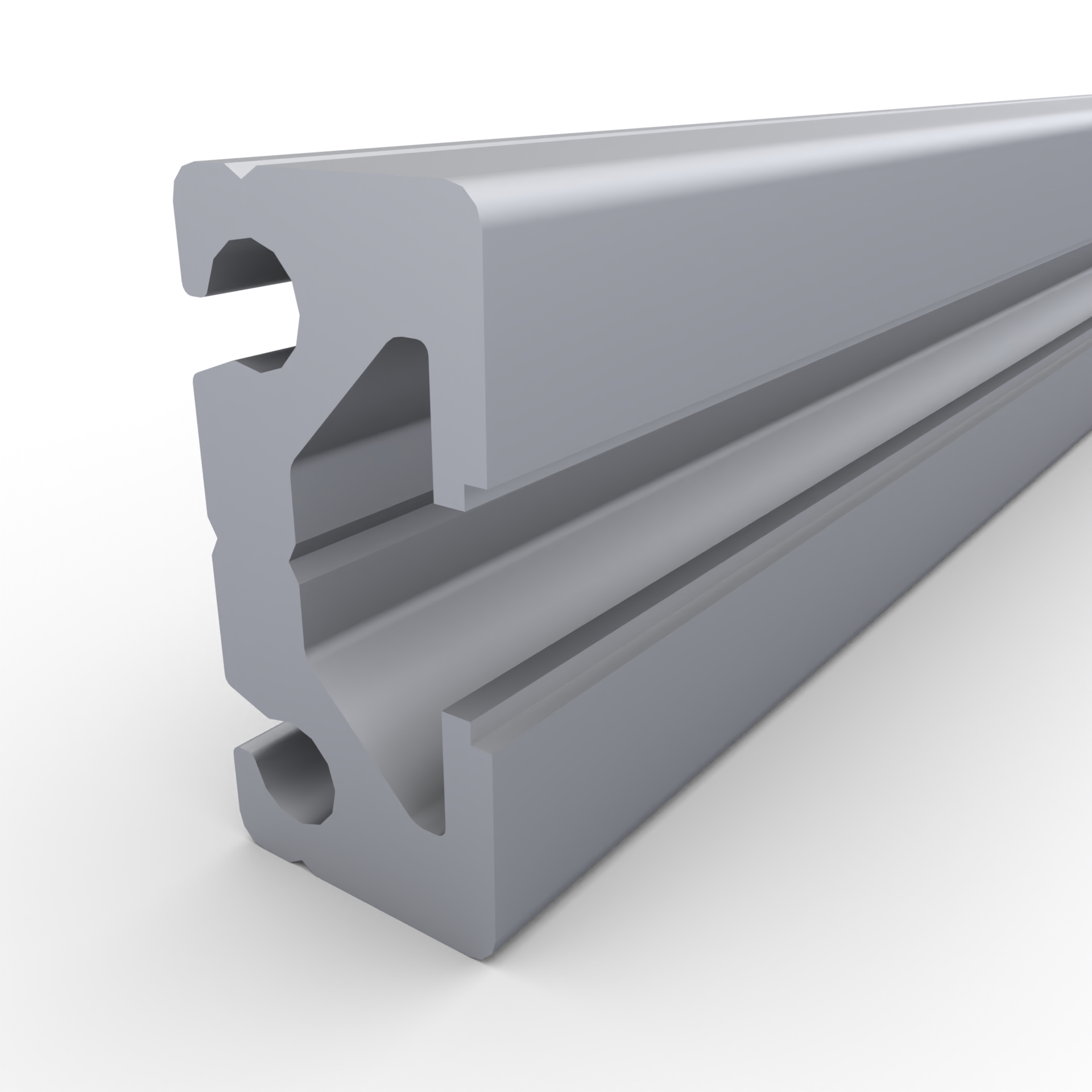

OB-1530S8 | Профиль 15х30 мм. Паз 8 мм (Анодированный)

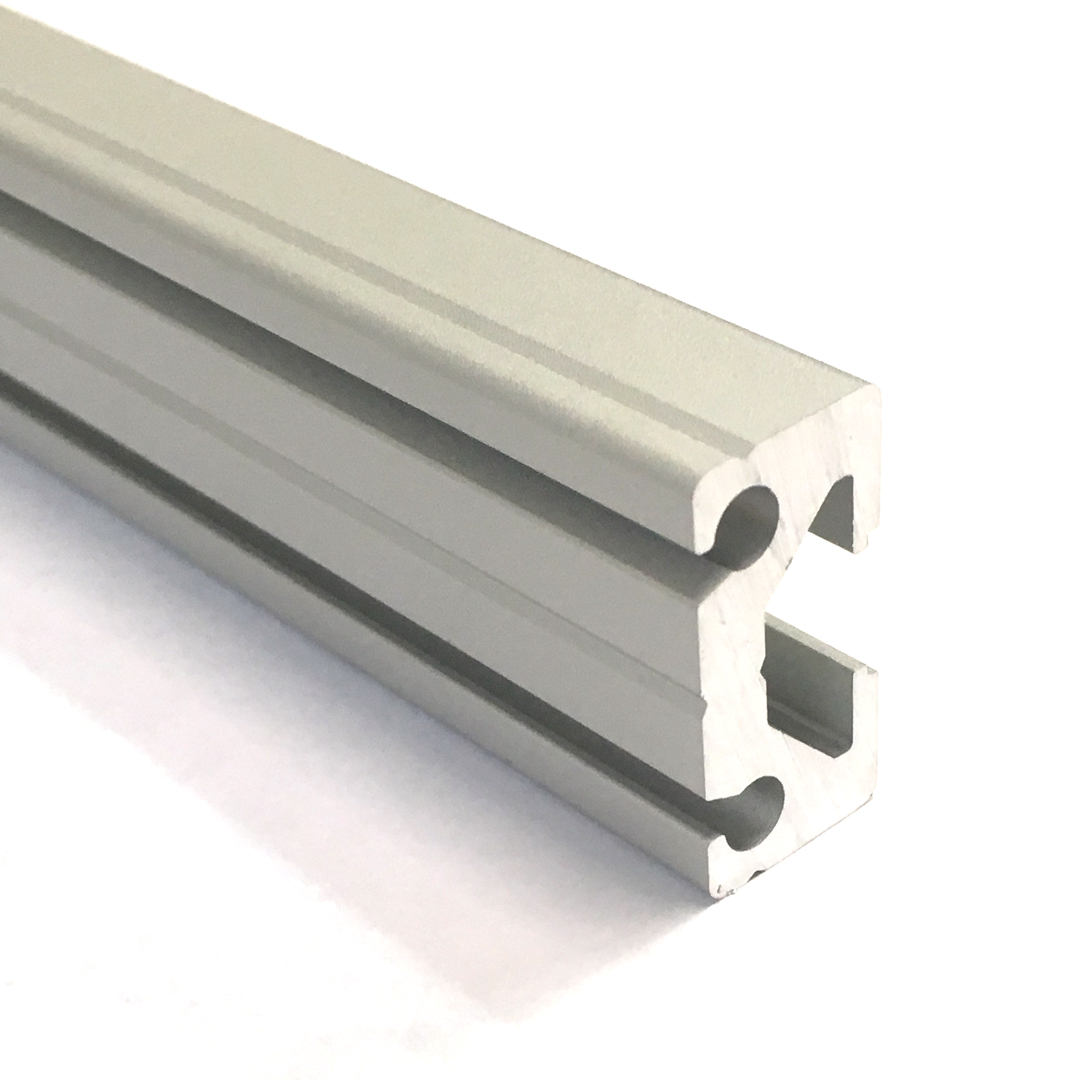

Алюминиевый профиль 30х15 мм, с пазом 8 мм (Т трак)

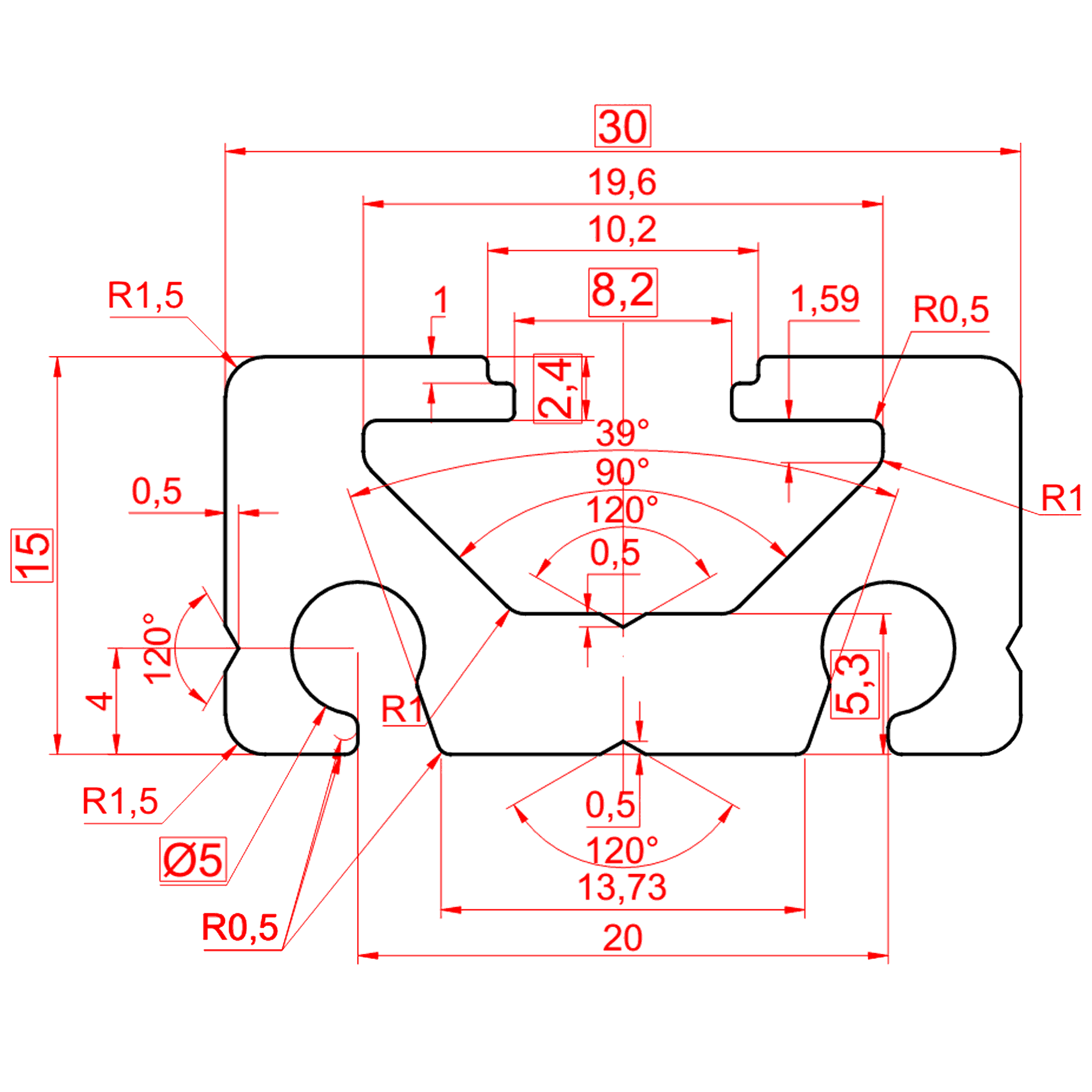

Чертеж алюминиевого профиля 15х30 мм с пазом 8 мм (Т-трек)

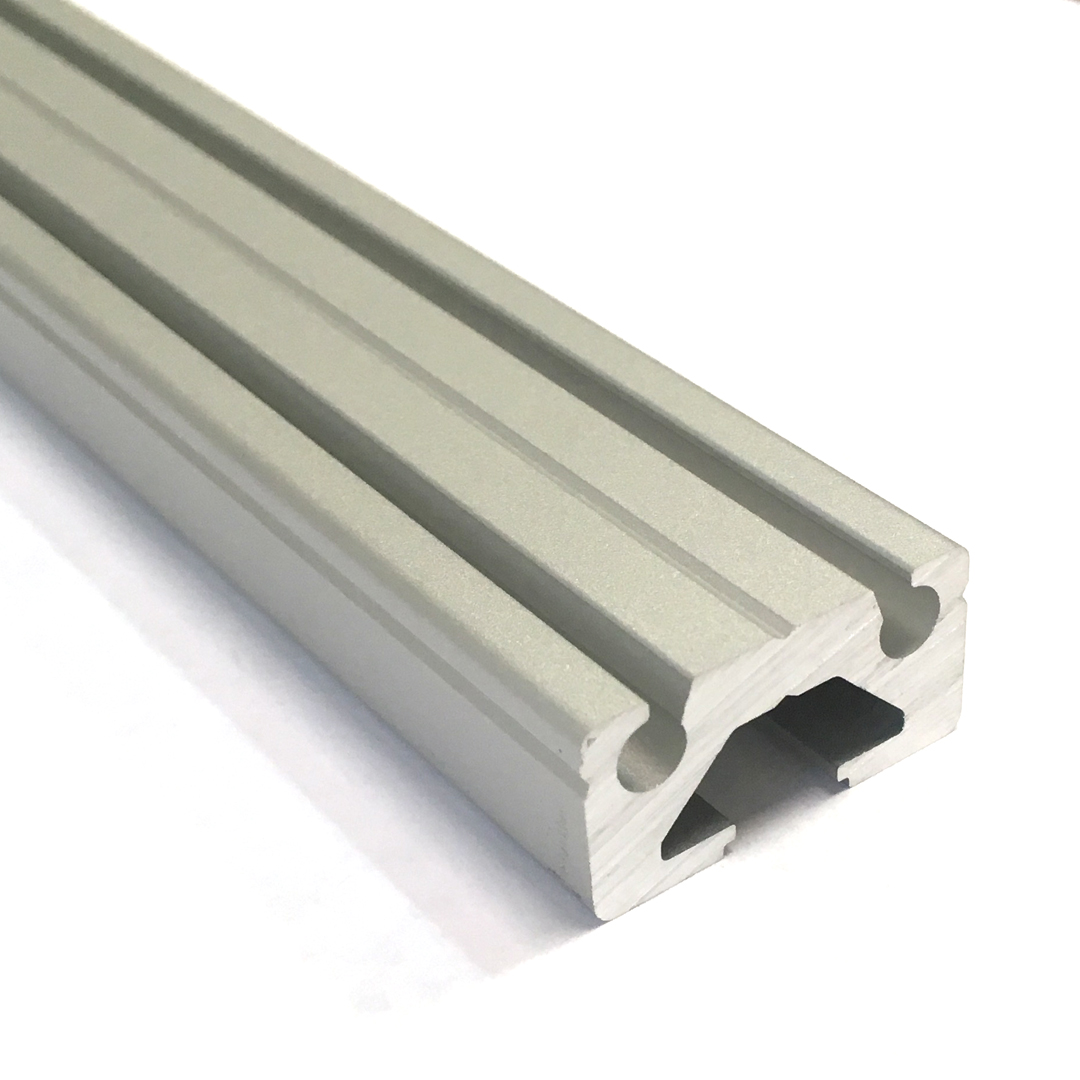

Алюминиевый профиль Т трэк 15х30 мм

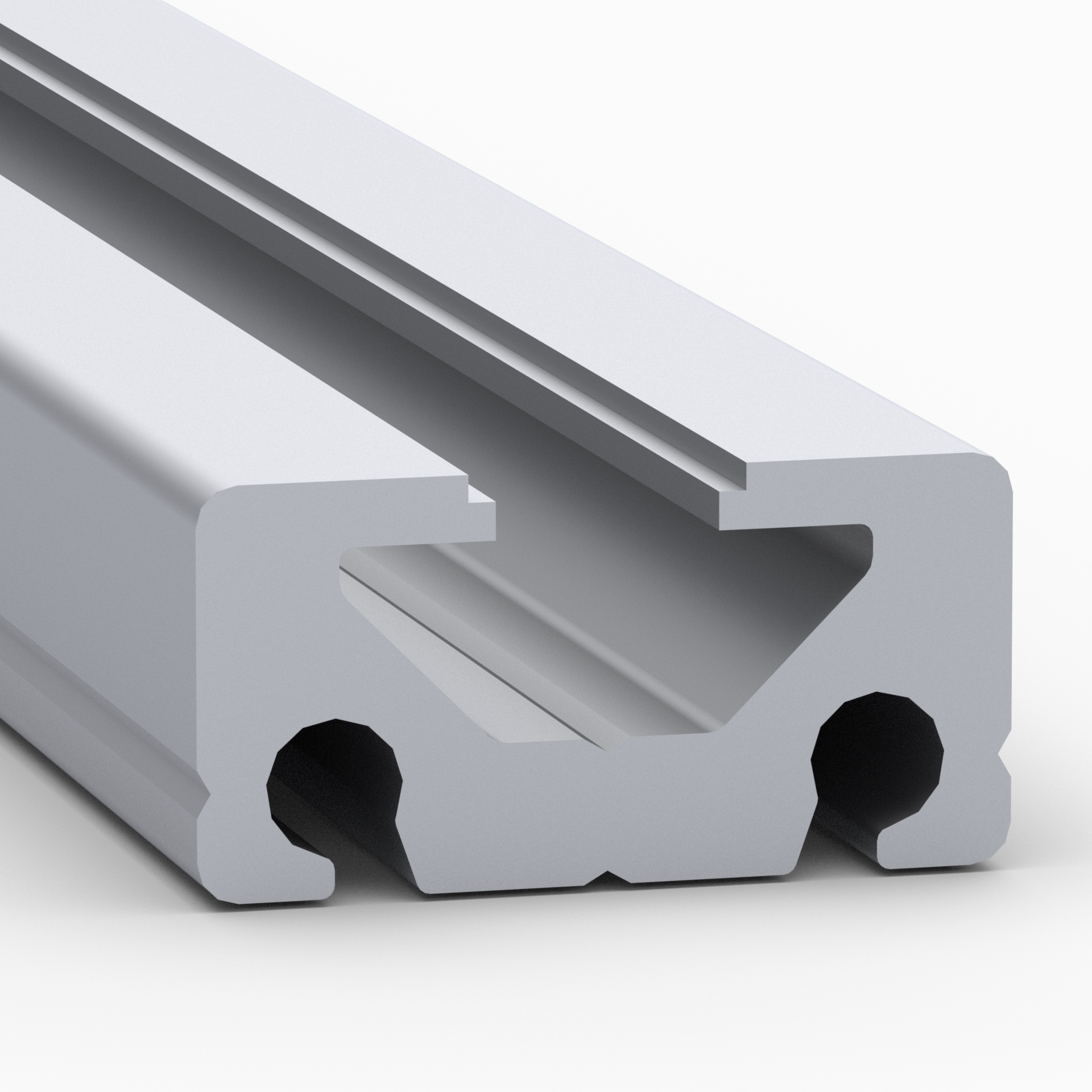

Станочный профиль Т трек 15х30 мм

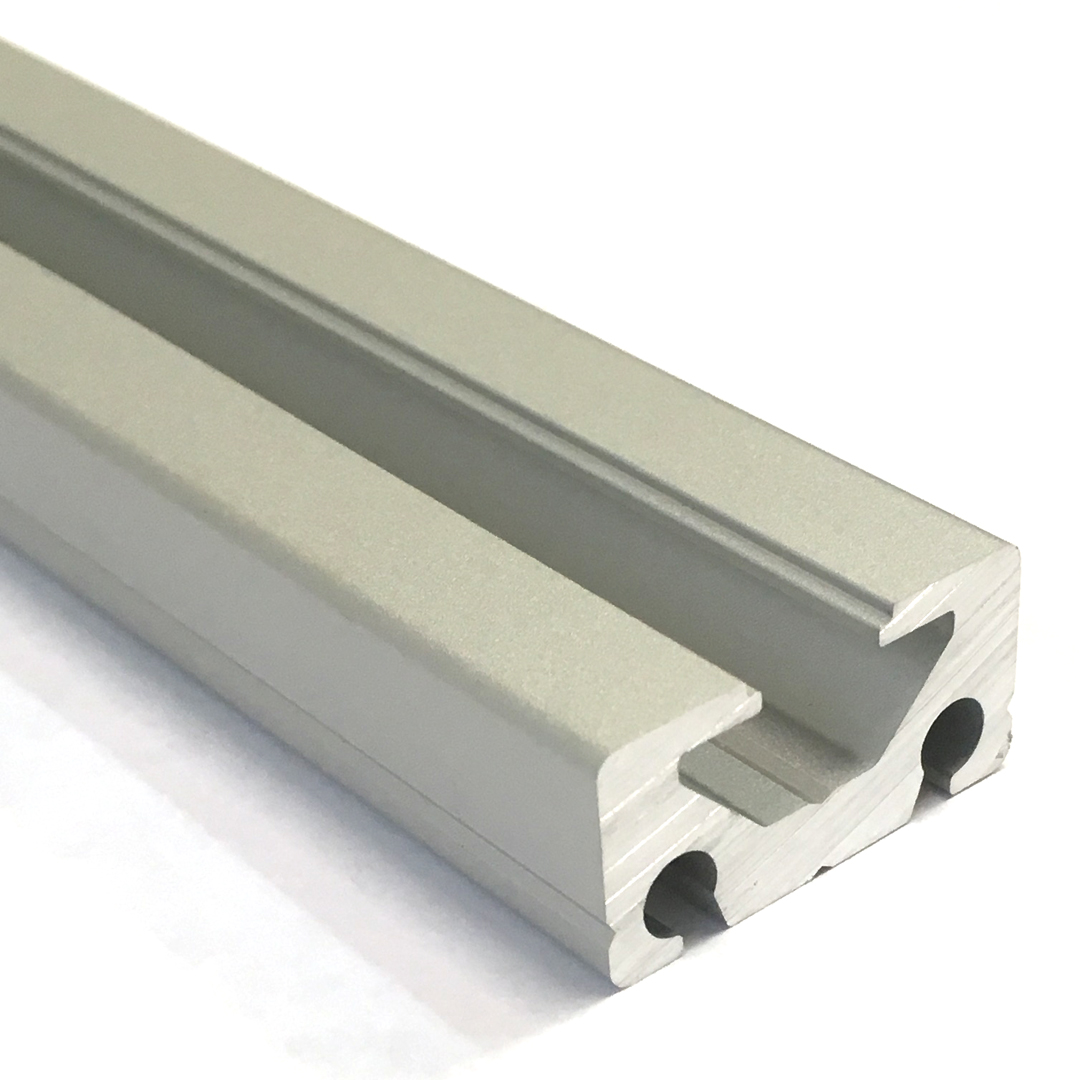

Профиль типа ласточких хвост, т трек, t track

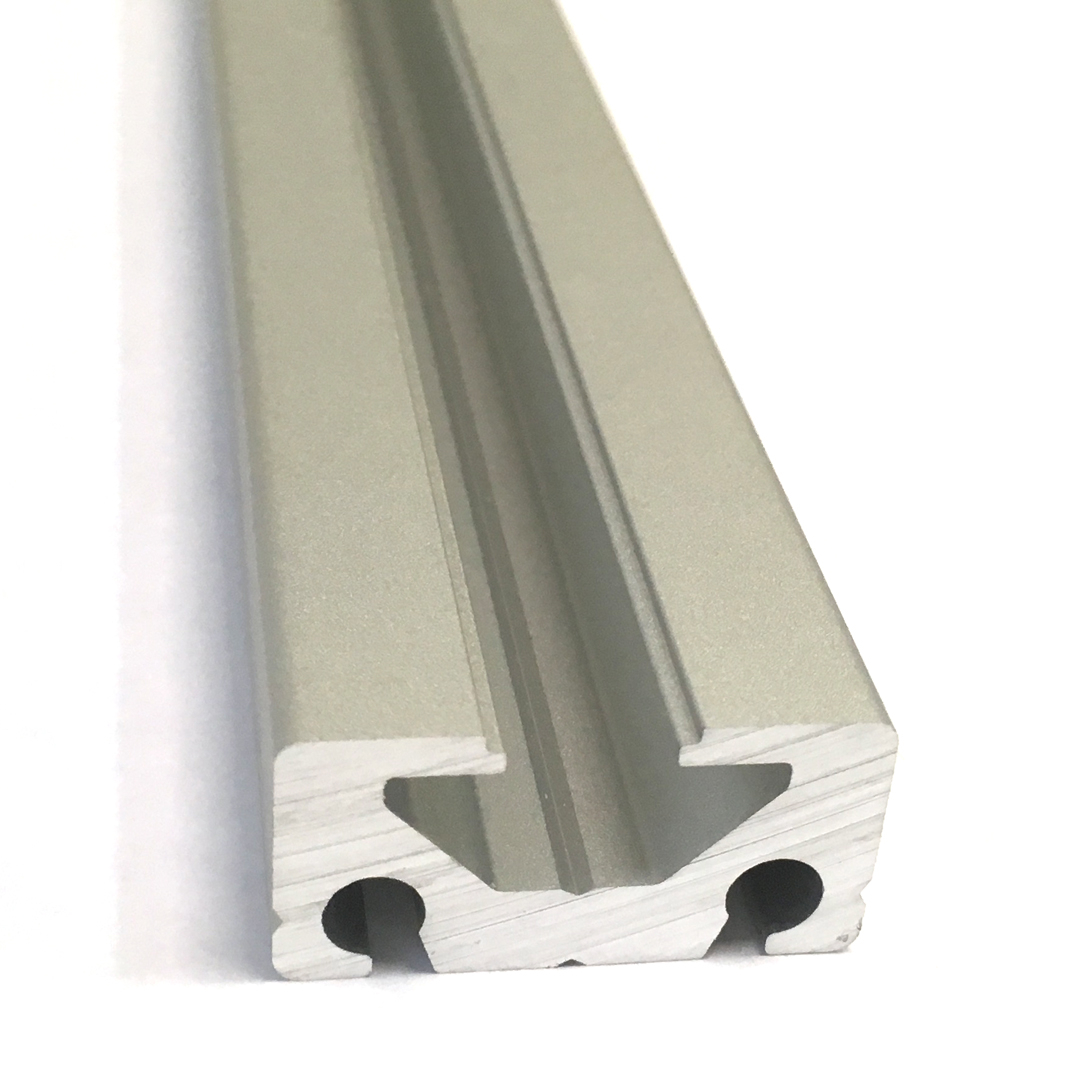

Шина направляющая t-track, т трек

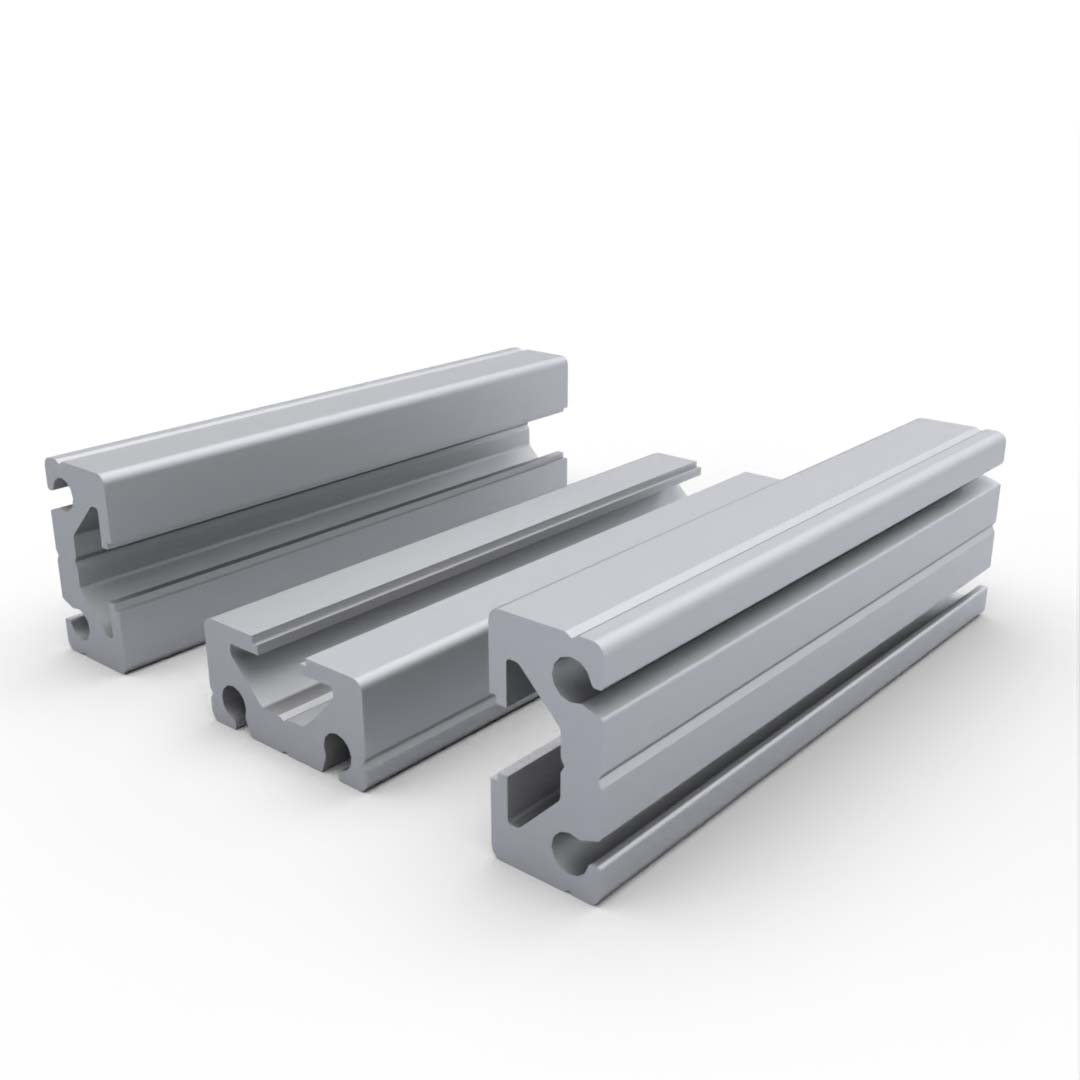

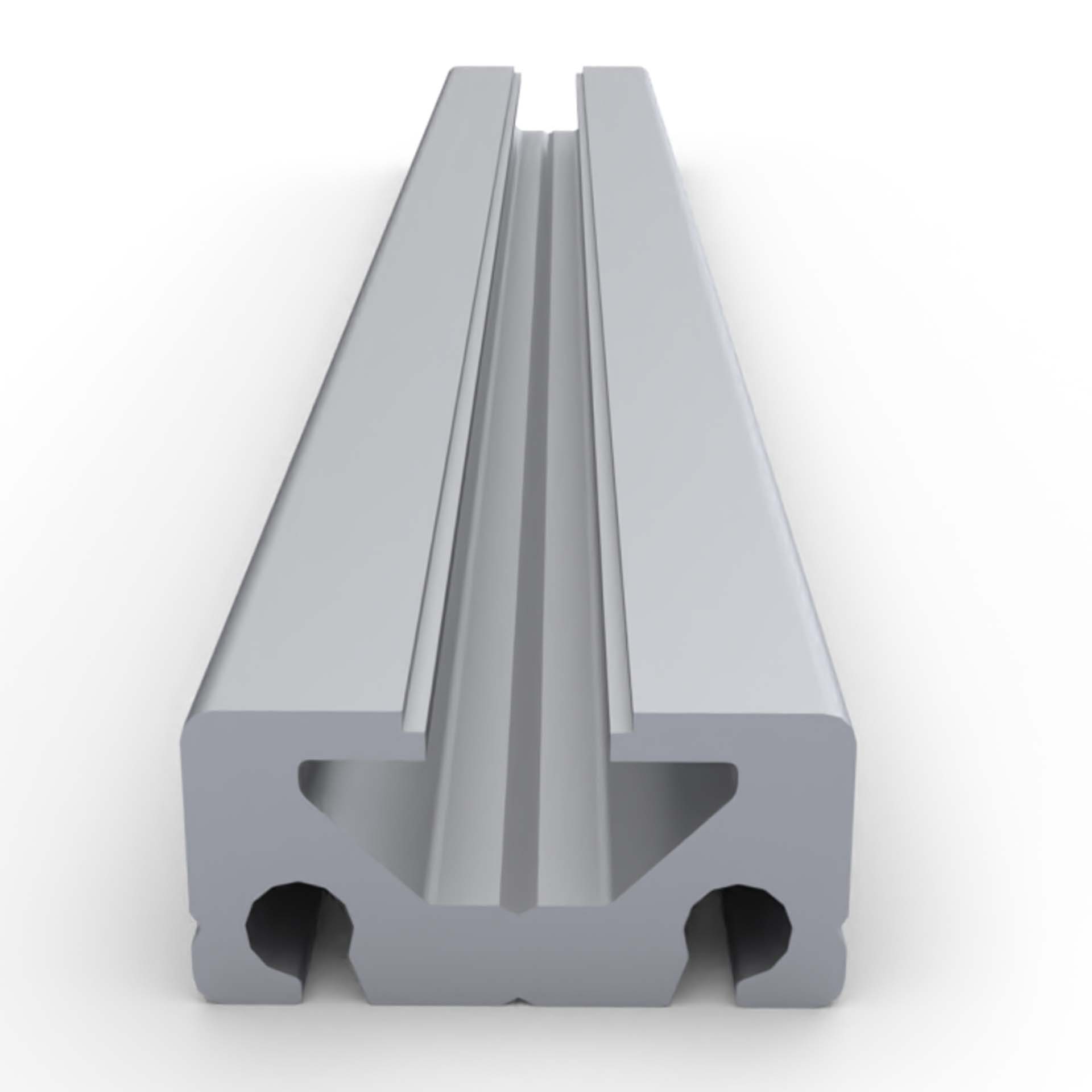

Конструкционный профиль Т трек с пазом 8 мм, 30х15 мм
975.00 руб. от 1 м.
( -2 % )
955.50 РУБ.
от 5 м.
( -3 % )
945.75 РУБ.
от 20 м.
( -6 % )
916.50 РУБ.
от 50 м.
( -8 % )
897.00 РУБ.
от 100 м.
( -10 % )
877.50 РУБ.
от 200 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-1530S8 | Профиль 15х30 мм. Паз 8 мм (Анодированный)
НА СКЛАДЕ
≈ 2000 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-1530S8 ): 33 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 1005 мм
Максимальная длина заготовки: 3040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

1. OB-1530S8 | Профиль 15х30 мм. Паз 8 мм (Анодированный) (3D-модель профиля).STEP
Скачать
2. OB-1530S8 | Профиль 15х30 мм. Паз 8 мм (Анодированный) (Чертеж профиля).DXF
Скачать

Описание

Профиль относится к серии 30 с пазом 8 мм, и совместим со всеми крепежными элементами этой серии.
Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%
Теги: T-track, Т-трек, Т-трак, Т-трэк

Характеристики

Артикул:
 OB-1530S8
Длина профиля(макс), мм:
 3040
Дробеструйная обработка:
 Есть
Профили:
 с пазом 8 мм
Ширина паза, мм:
 8
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 0.71
Момент инерции, Ix(см4):
 0.55
Момент инерции, Iy(см4):
 2.57
Момент сопротивления, WX (см3):
 0.73
Момент сопротивления, WY (см3):
 1.71
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018
Качество поверхностей:
 На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018
