Конструкционный профиль 20х80 без покрытия

Конструкционный алюминиевый профиль 20х80 с пазом 6 мм

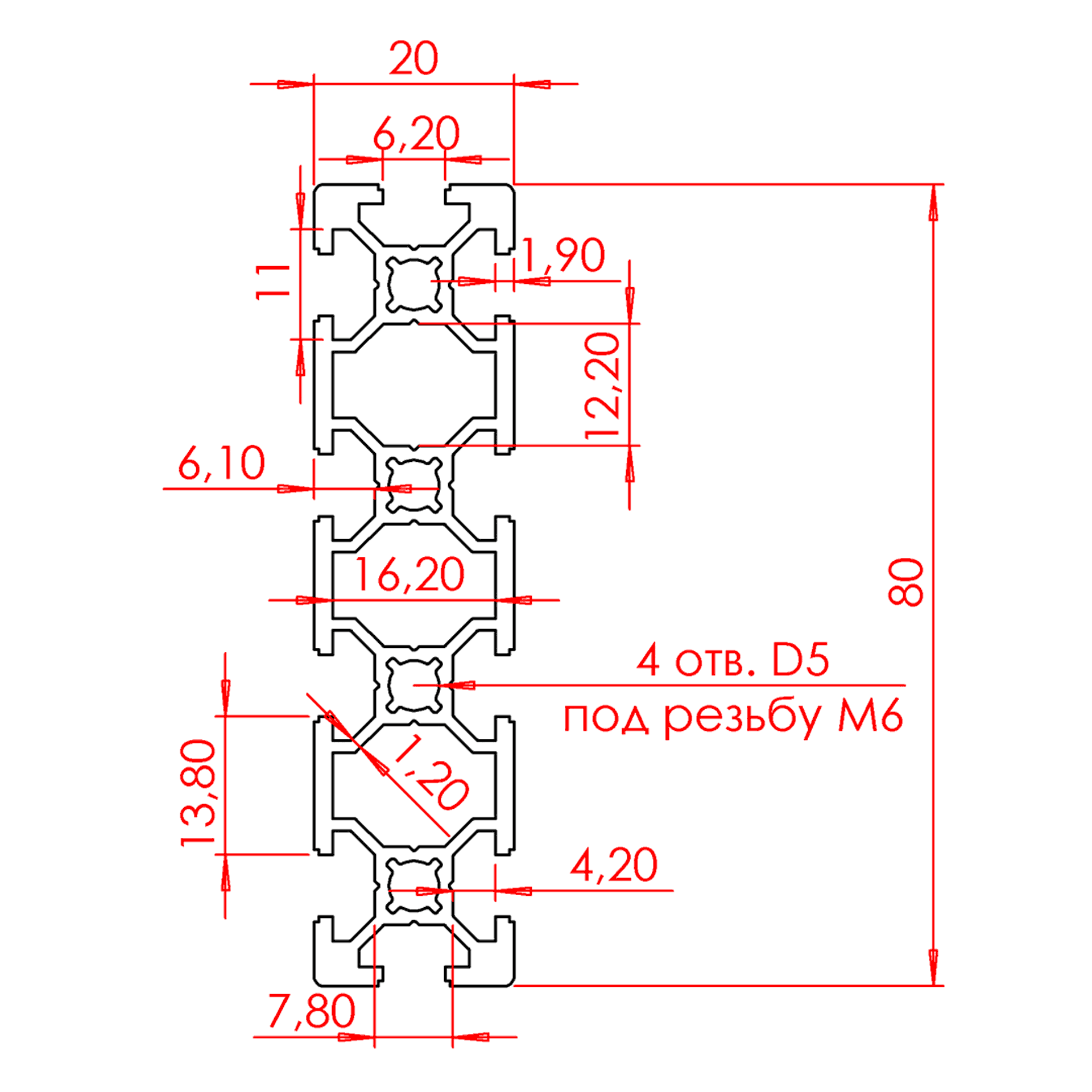

Чертеж профиля конструкционного 80х20, без покрытия

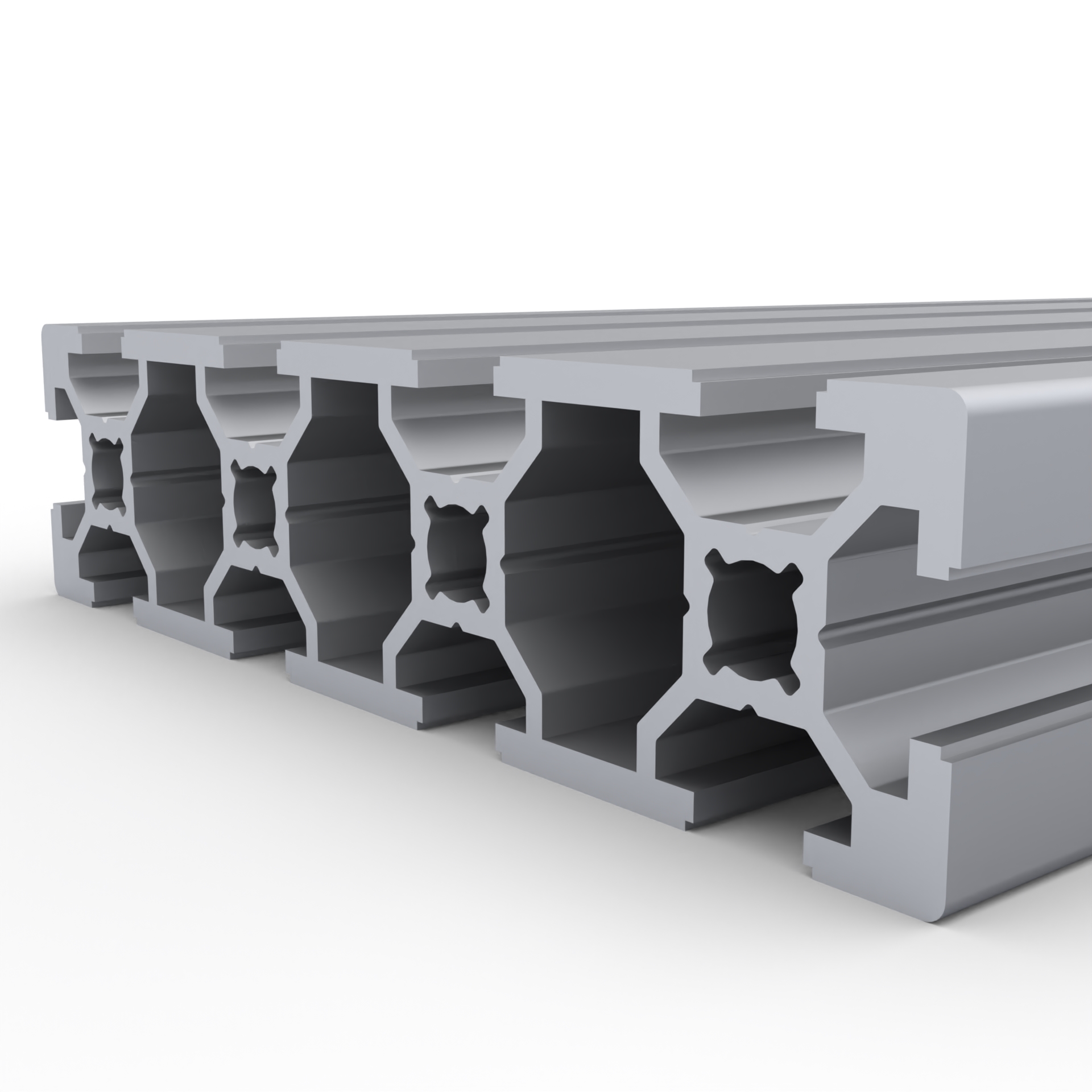

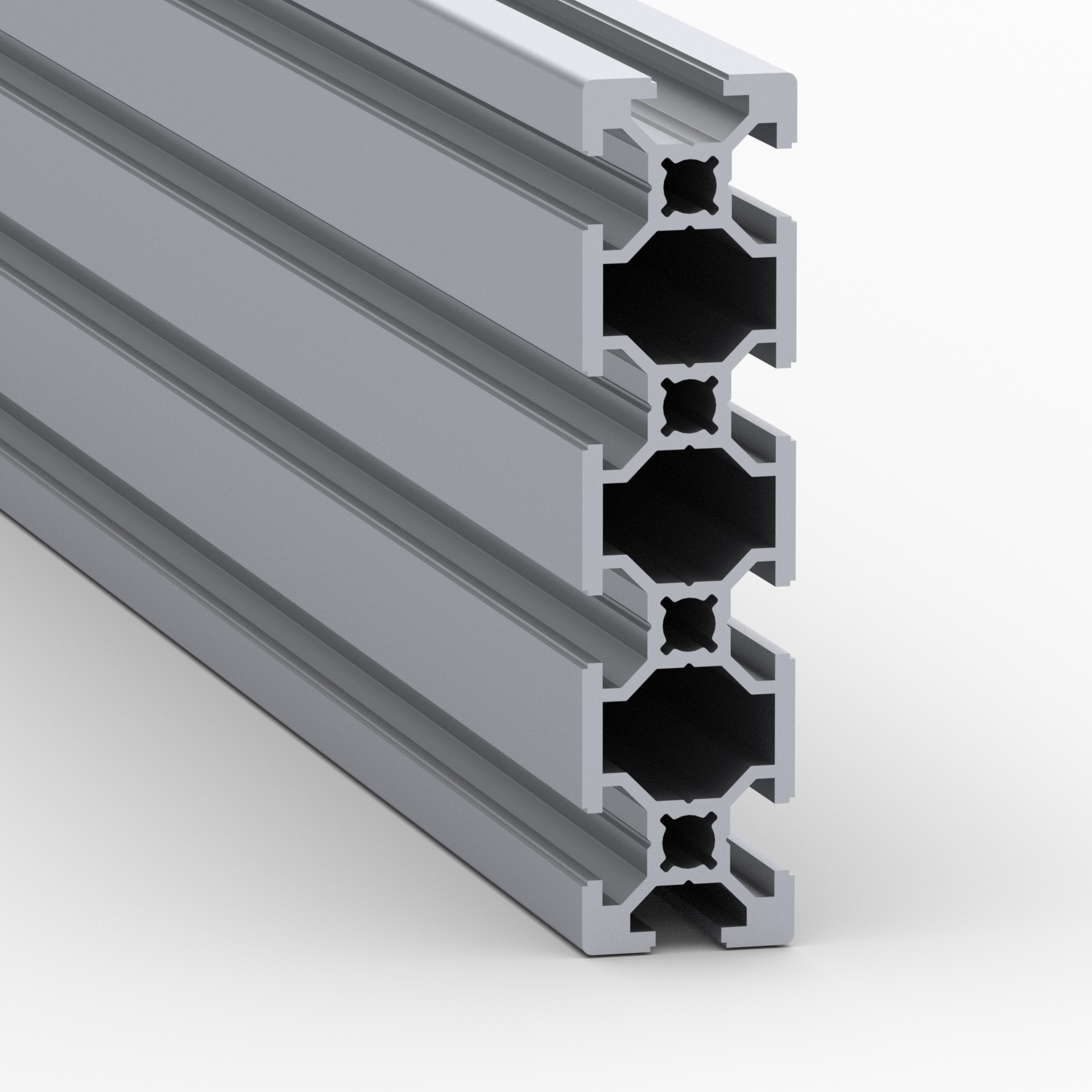

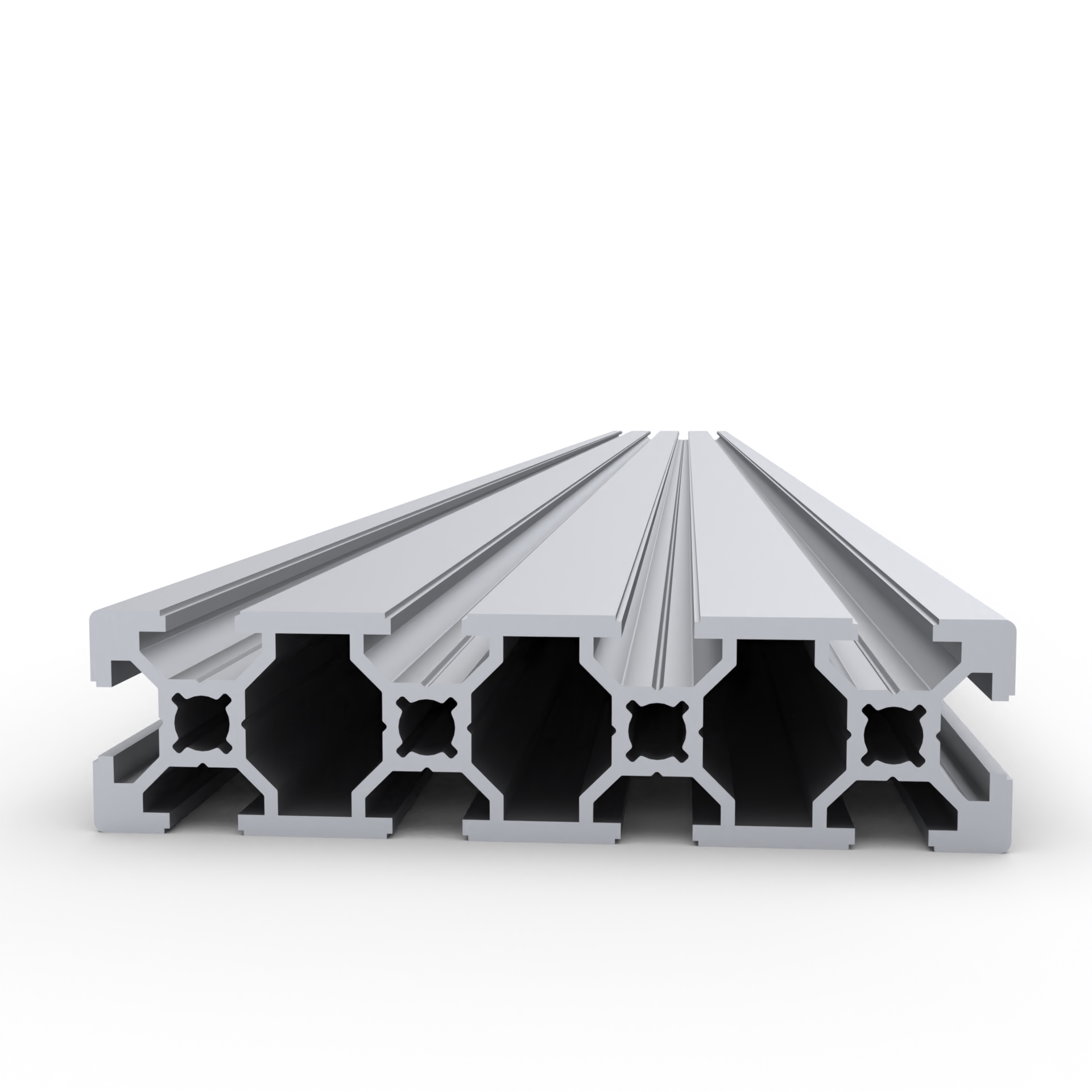

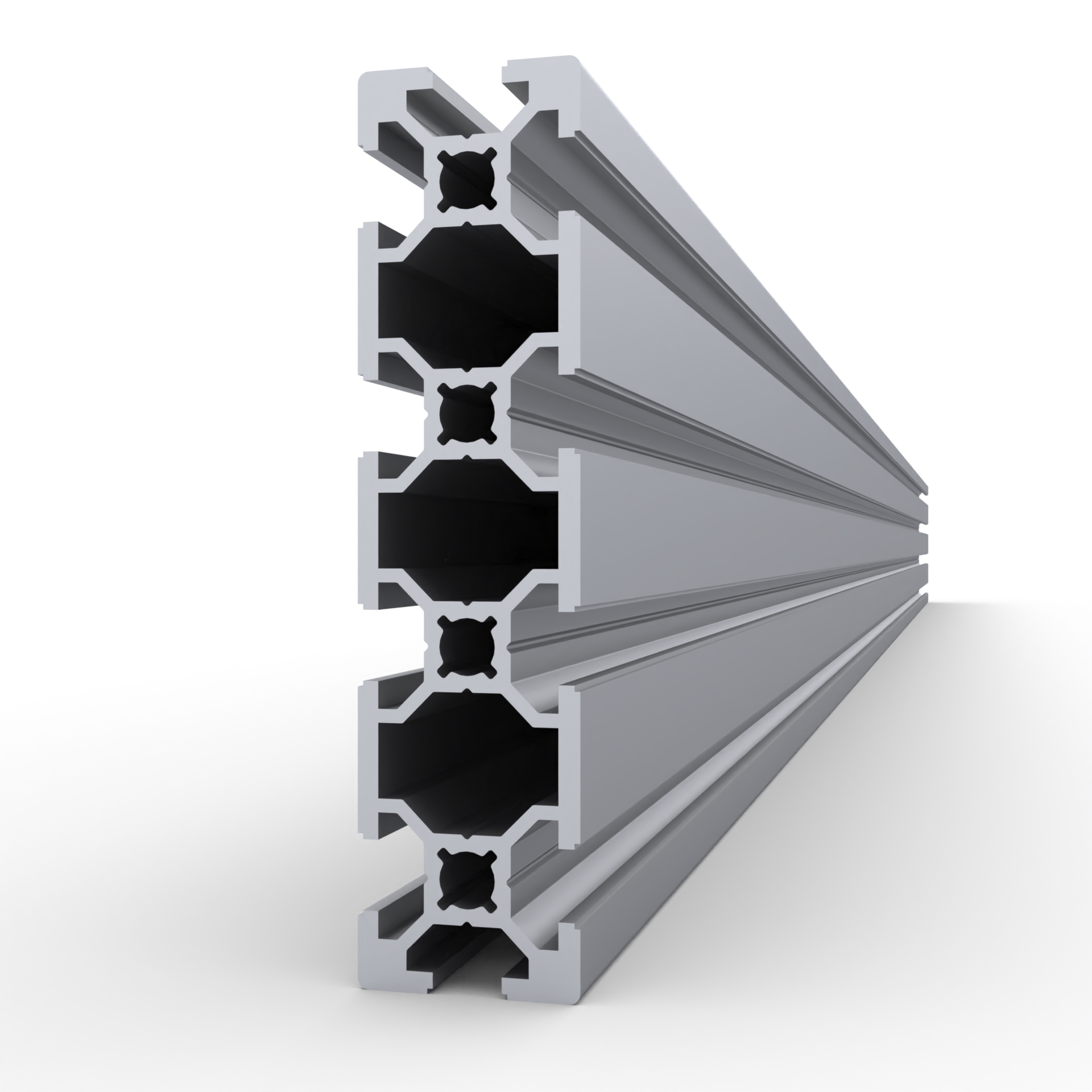

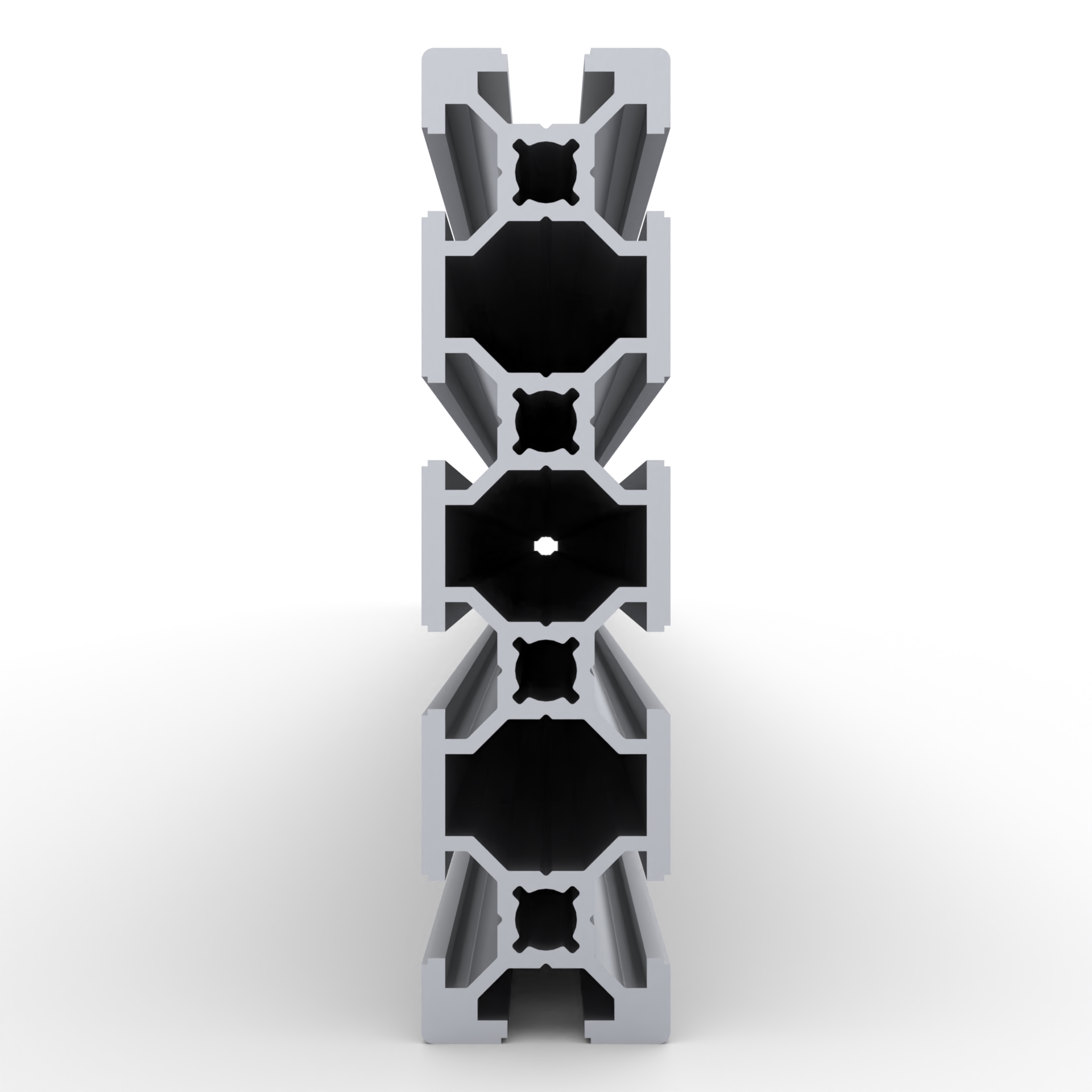

Алюминиевый конструкционный профиль 20х80 мм с пазом 6 мм

1 415.00 руб. от 1 м.

( -2 % )	1 386.70 РУБ.	от 5 м.
( -4 % )	1 358.40 РУБ.	от 20 м.
( -7 % )	1 315.95 РУБ.	от 50 м.
( -9 % )	1 287.65 РУБ.	от 100 м.
( -12 % )	1 245.20 РУБ.	от 200 м.

Купить целыми хлыстами без распила:

Выберите длину

Кол-во отрезков

добавить

Купить с резкой в размер

НА СКЛАДЕ
≈ 600 м.

РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

Цена 1 реза ( для арт. OB-2080-BP ): 45 руб.

Ширина реза: 5 мм.

Кратность продажи: 1000 мм

Минимальная длина ликвидного остатка: 1005 мм

Максимальная длина заготовки: 5040 мм

Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

OB-2080-BP | Профиль 20х80 мм. Паз 6 мм (Без покрытия) (2D Модель профиля).DXF

Скачать

OB-2080-BP | Профиль 20х80 мм. Паз 6 мм (Без покрытия) (3D модель профиля).STEP

Скачать

Описание

Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:	OB-2080-BP
Длина профиля(макс), мм:	5040
Дробеструйная обработка:	Нет
Профили:	20х20, 20х40, 20х80
Ширина паза, мм:	6
Аналог Item:	0.0.370.86
Материал:	AlMgSi 6063 Т66
Покрытие:	Без покрытия
Тип сырья:	Первичное
Вес, кг/м:	1.37
Площадь сечения, см2:	5.06
Момент инерции, Ix(см4):	2.33
Момент инерции, Iy(см4):	34.03
Момент сопротивления, WX (см3):	2.33
Момент сопротивления, WY (см3):	8.50
Предельные отклонения размеров и допуски формы поверхности:	по ГОСТ 8617-2018
