TBR16UU | Каретка для TBR D16 мм

Описание

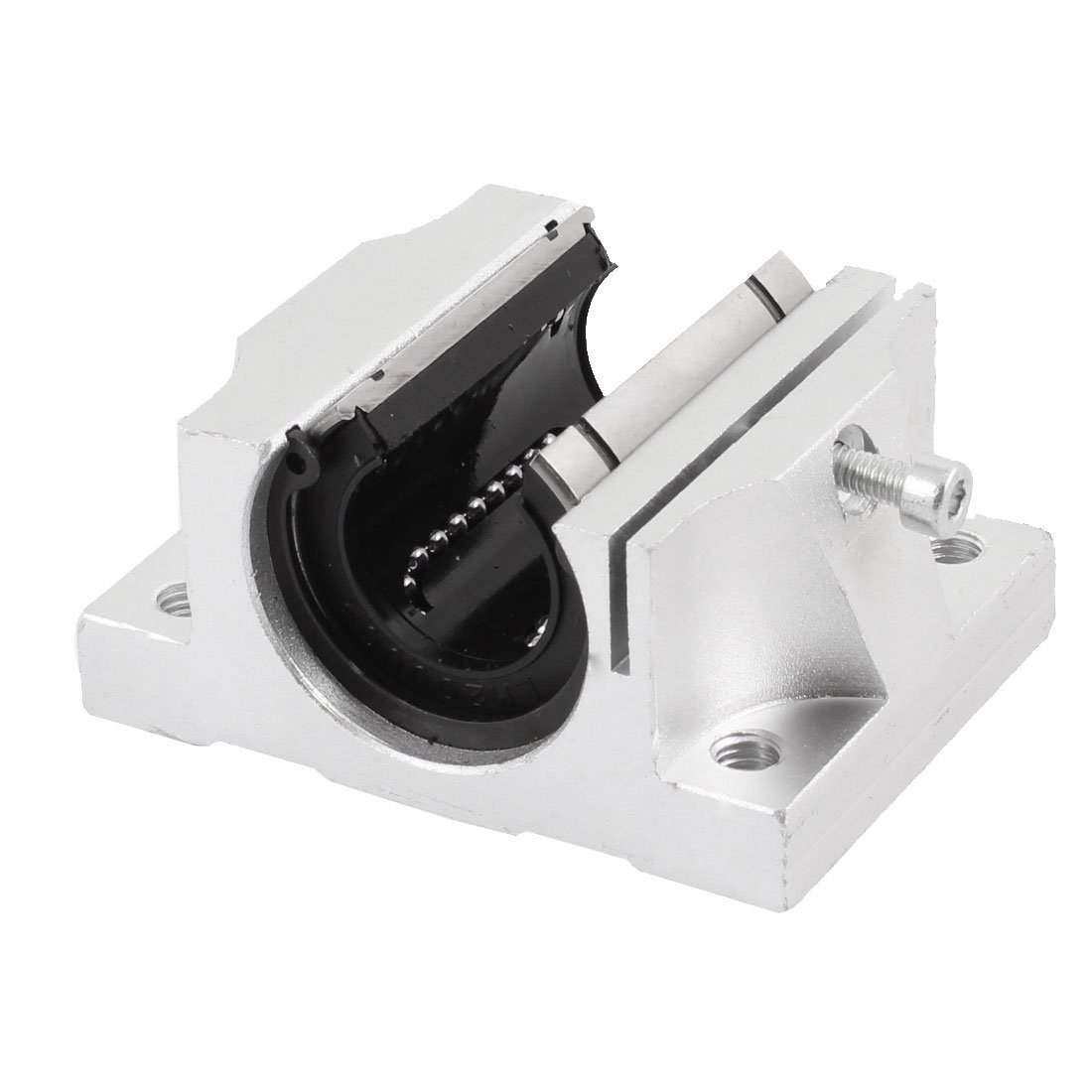

Фланцевая каретка LM16UU для плавного линейного перемещения по валу диаметром 16 мм. Корпус из алюминия обеспечивает удачный баланс между малой массой и высокой жесткостью, а регулировочный винт дает возможность точно настроить прижим, убрать люфт и сохранить стабильность работы как при первичной сборке, так и после сервисного обслуживания.
Рассчитана на использование с опорными круглыми направляющими и хорошо подходит для небольших станков, координатных столов, а также различных модулей перемещения, где особенно важны точность, надежность и удобство монтажа. В отличие от бесфланцевых модулей SBR того же типоразмера, фланцевое исполнение заметно упрощает крепление и лучше воспринимает опрокидывающие нагрузки. При этом укороченная версия занимает меньше места по сравнению с удлиненными каретками LUU той же серии.
Точность и долговечность: втулка LM16UUOP в сочетании с опорным валом равномерно распределяет нагрузку и уменьшает износ.

• Жесткость при малом весе: алюминиевый корпус хорошо подходит для динамически нагруженных осей.

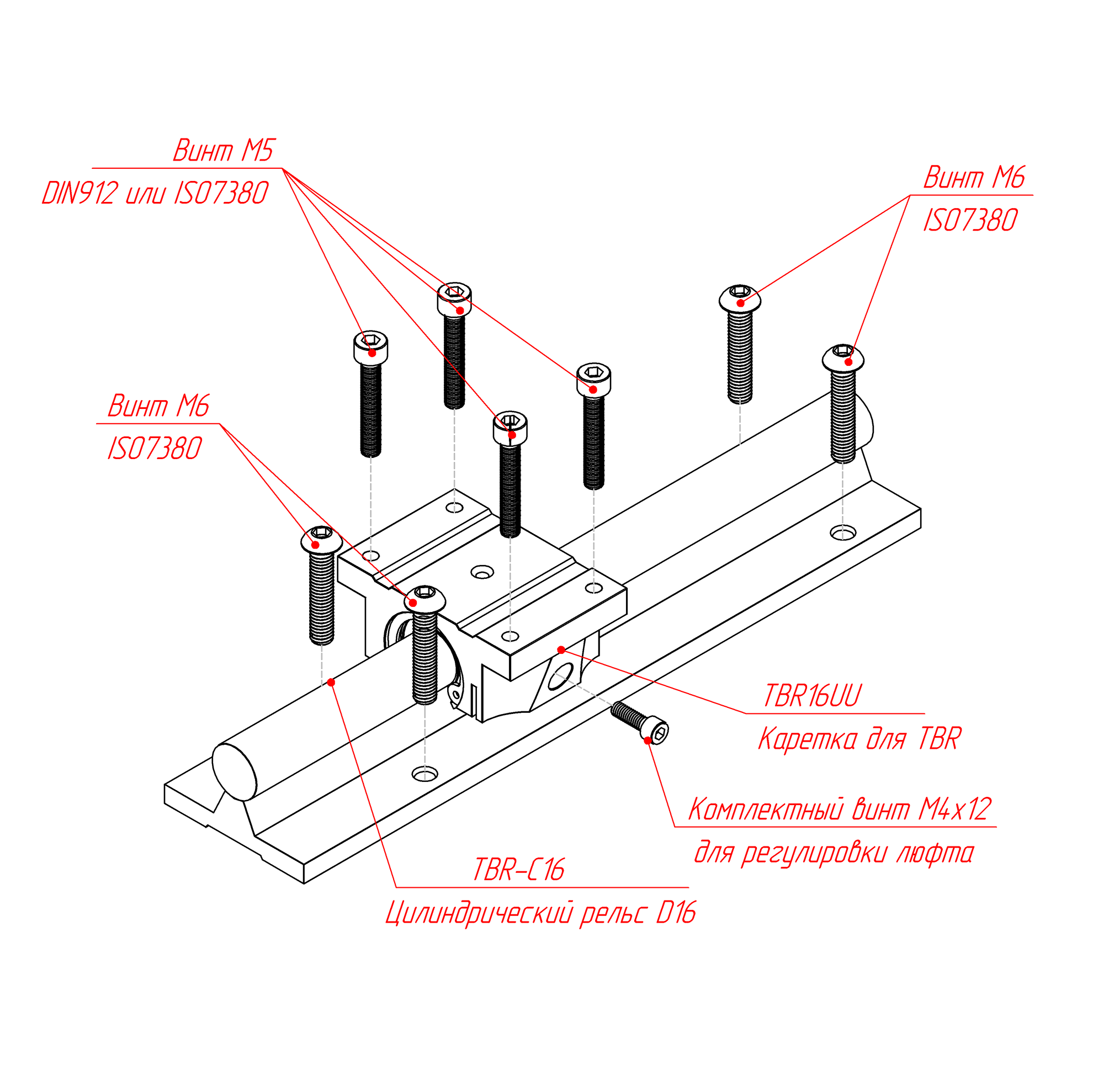

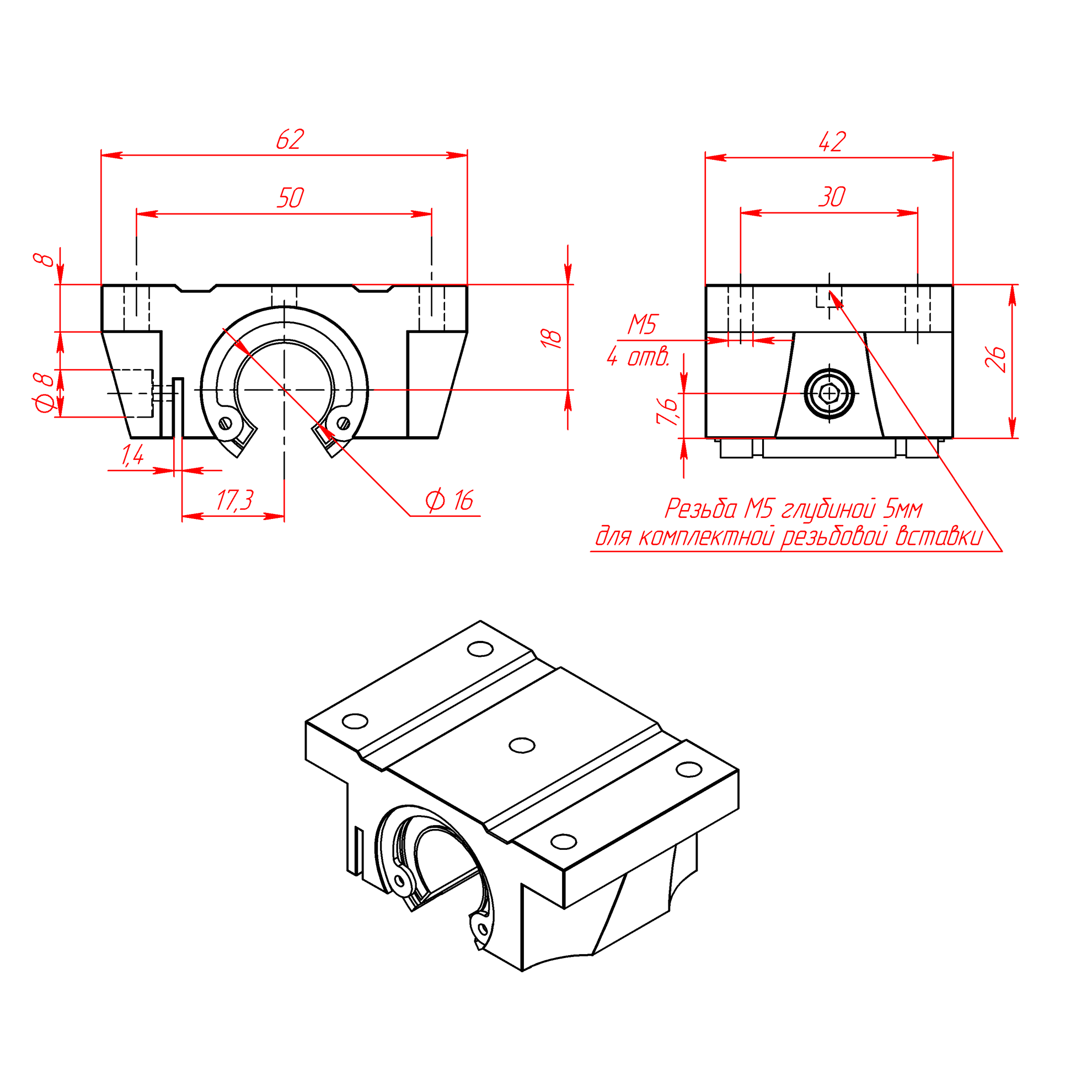

• Удобство монтажа: фланец и резьбовые отверстия M5 ускоряют установку на основание.
• Регулировка люфта: винт настройки позволяет быстро восстановить оптимальный ход после наработки.
• Повышенная устойчивость: фланец увеличивает опорную площадь и улучшает сопротивление моментным нагрузкам.
• Совместимость: подходит для валов 16 мм с допуском h6 и систем TBR/SBR соответствующего размера.
• Удобное обслуживание: конструкция облегчает доступ к дорожкам качения для очистки и повторной смазки.
• Снижение шума: правильно выставленный преднатяг помогает уменьшить вибрации на рабочих скоростях.

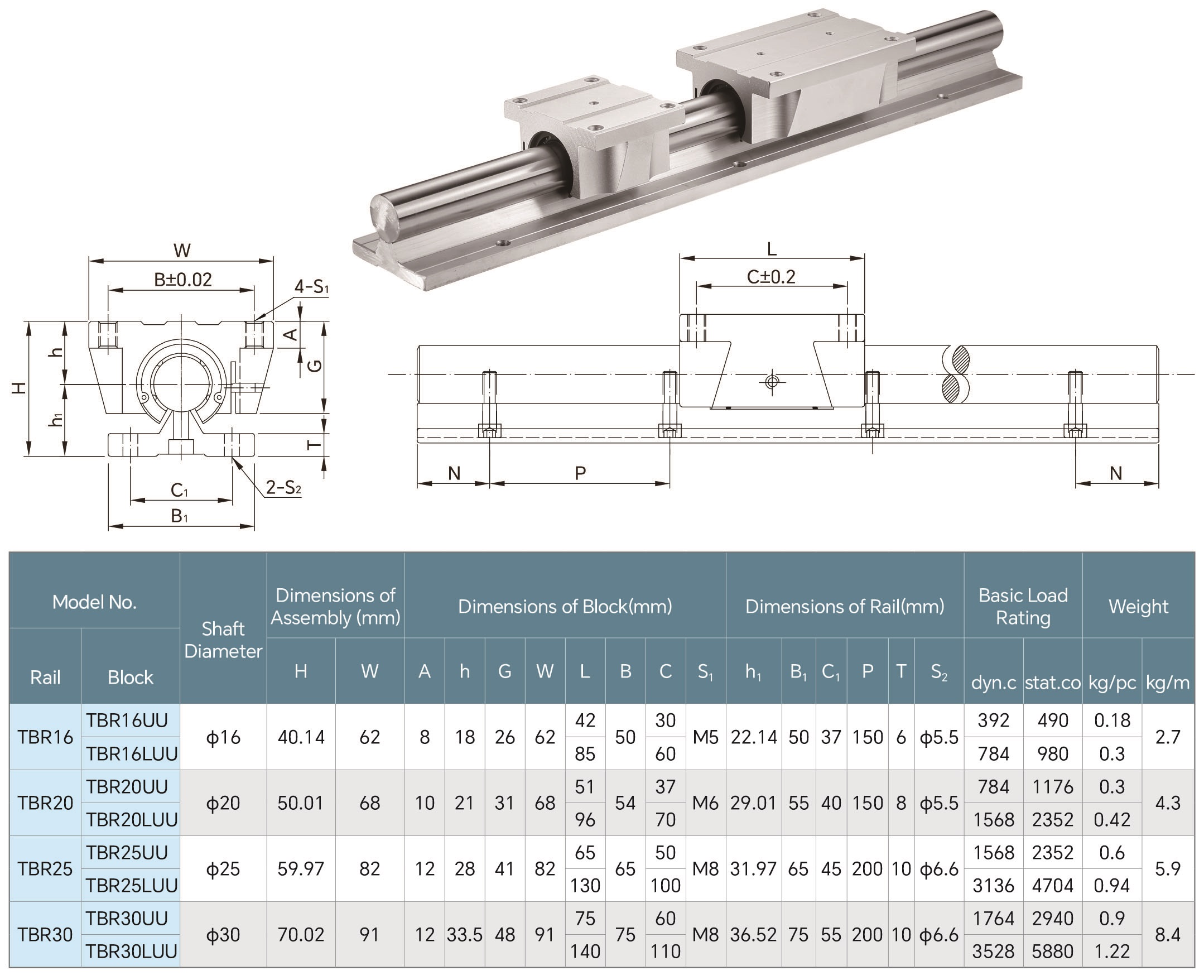

Характеристики
