X-7-25 | Соединительная пластина X-типа 7 отверстий, серия 25

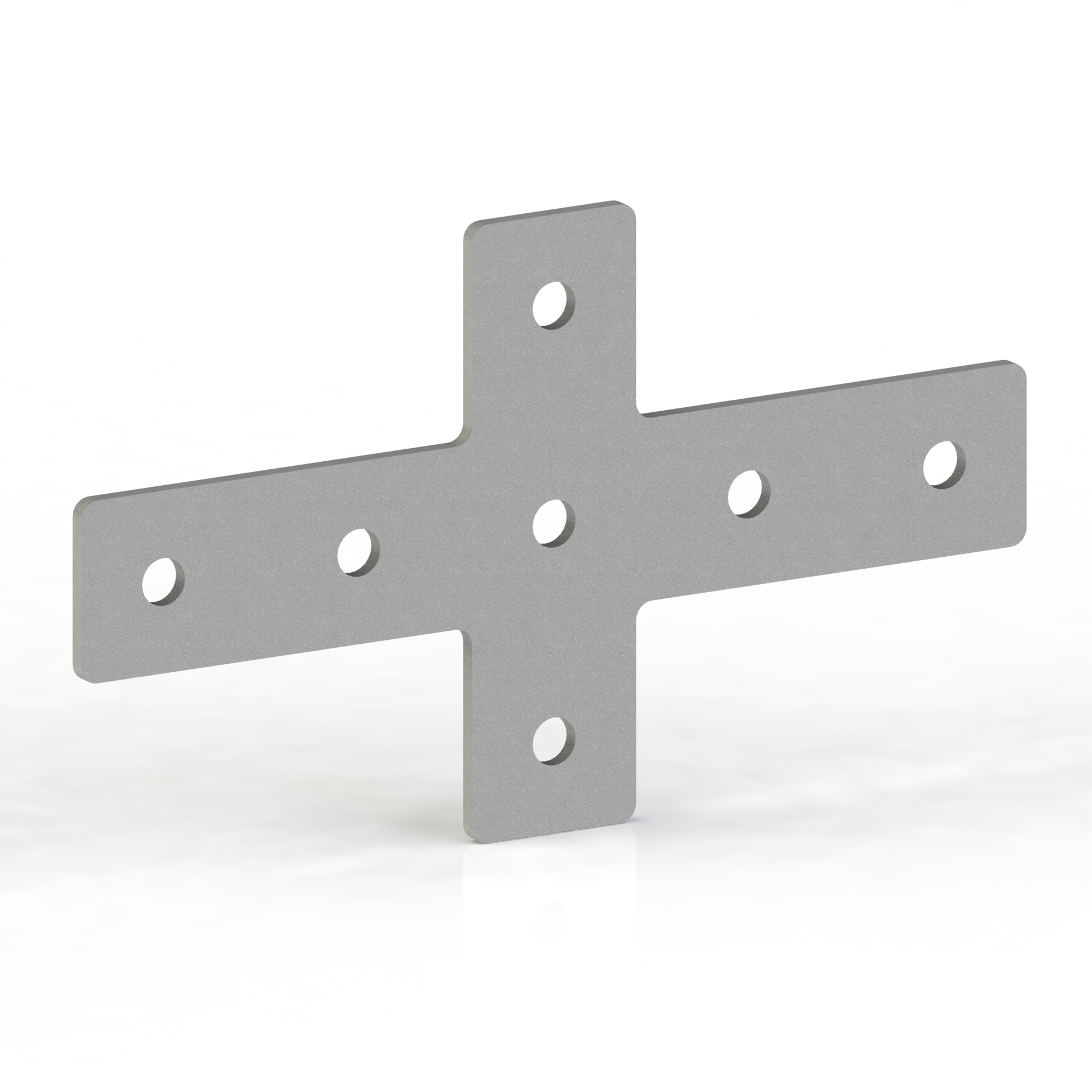

Соединительная пластина Х-7-25

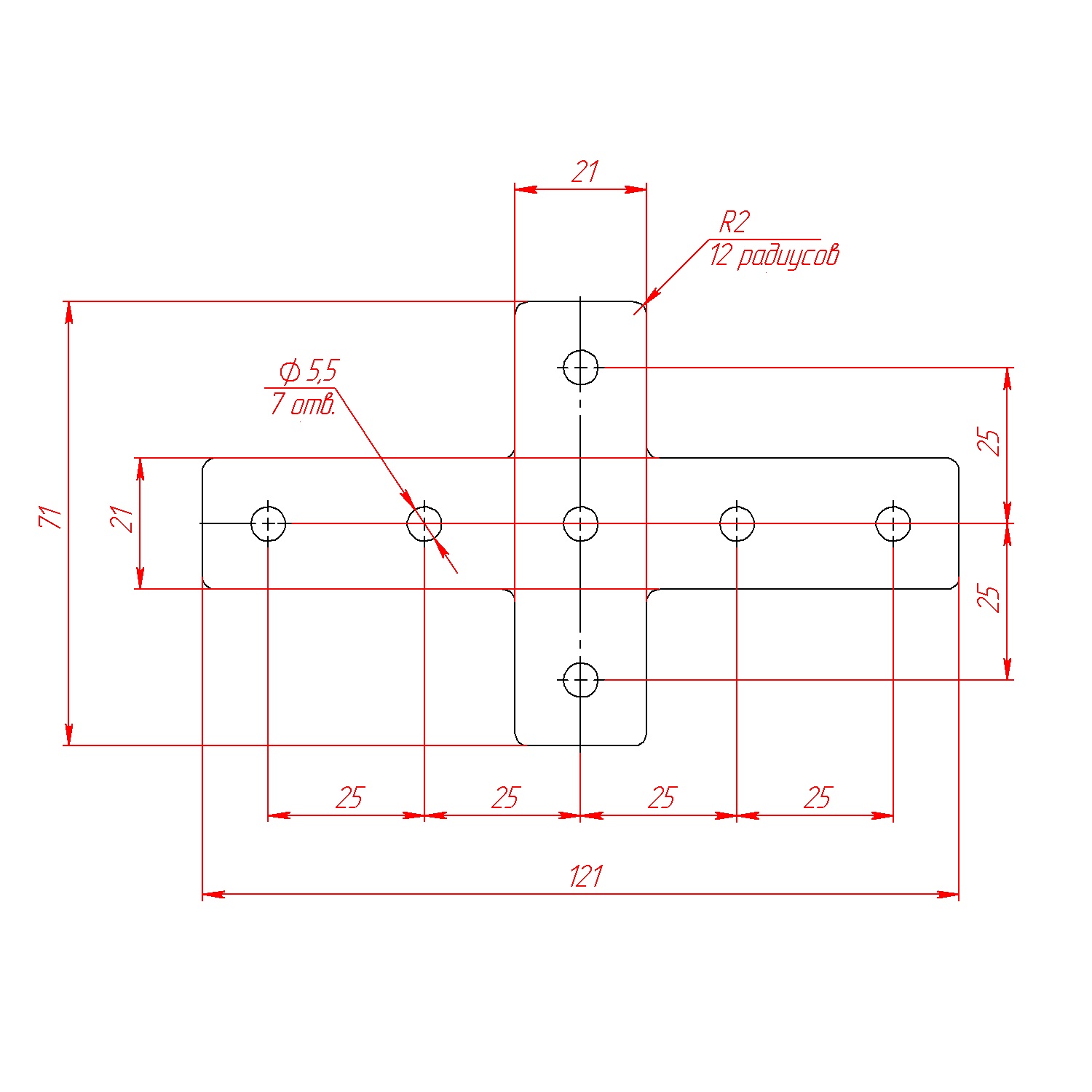

Чертёж соединительной пластины Х-7-25
92.00 руб. от 1 шт.
( -3 % )
89.24 РУБ.
от 10 шт.
( -5 % )
87.40 РУБ.
от 50 шт.
( -8 % )
84.64 РУБ.
от 100 шт.
RSI
Количество
добавить
Наличие X-7-25 | Соединительная пластина X-типа 7 отверстий, серия 25
ПОД
ЗАКАЗ
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие X-7-25 | Соединительная пластина X-типа 7 отверстий, серия 25
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 2 до 10 рабочих дней

Описание

Соединительная пластина Х-типа для профиля серии 25.
Загрузить:
- 3D модель (X-7-25.step)
- Чертеж (X-7-25.pdf)
Не забудьте купить комплект крепежа к соединительной пластине арт. X-7-25:

Вариант 1:
1. Винт М5х10 мм ISO 7380 - 7 шт.
2. Гровер D5 DIN 7980 - 7 шт.
3. Сухарь пазовый М5 арт. 5270 - 7 шт.

Вариант 2:
1. Винт М5х10 мм ISO 7380 - 7 шт.
2. Гровер D5 DIN 7980 - 7 шт.
3. Т-гайка М5-20 арт. 5002 - 7 шт.

Вариант 3:
1. Болт Т-образный М5х10, паз 6 - 7 шт.
2. Гровер D5 DIN 7980 - 7 шт.
3. Гайка шестигранная М5 DIN934 - 7 шт.

Характеристики

Артикул:
 X-7-25
Тип пластины:
 Х-типа
Профили:
 25х25, 25х50
Материал:
 Сталь 2 мм + порошковая покраска
Покрытие:
 Полимерное порошковое покрытие
Тип сырья:
 Первичное
Вес, кг:
 0,053
Цвет:
 Серый
