54.00 руб. от 1 шт.
52.38 РУБ.
от 10 шт.
51.30 РУБ.
от 50 шт.
49.68 РУБ.
от 100 шт.
RSI
Количество
Наличие Т-4-25 | Соединительная пластина Т-типа 4 отверстия
ПОД
ЗАКАЗ
Наличие Т-4-25 | Соединительная пластина Т-типа 4 отверстия
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 2 до 10 рабочих дней

Описание

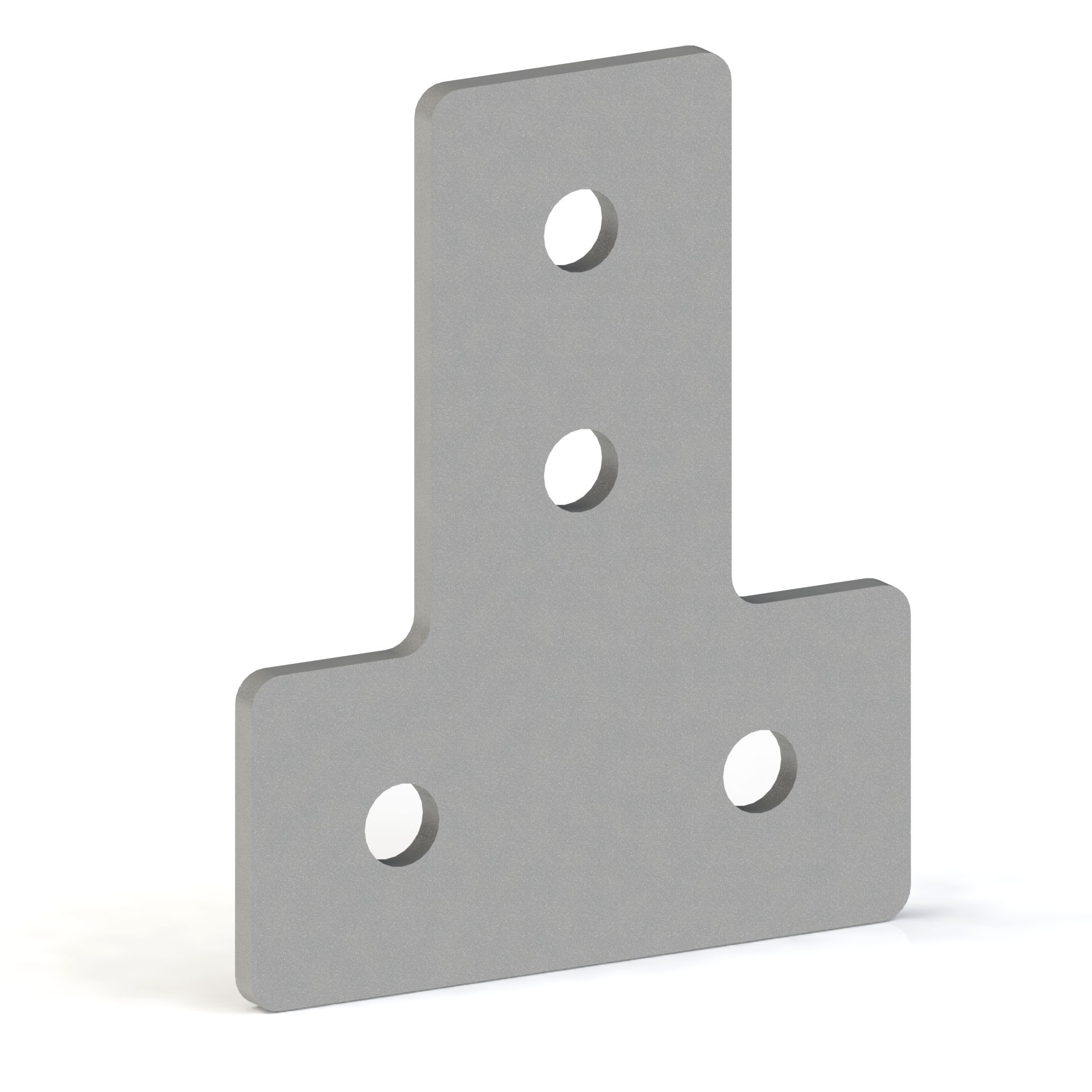

Соединительная пластина Т-образная с четырьмя отверстиями для крепления профилей серии 25.

Загрузить:
- 3D модель (T-4-25.step)

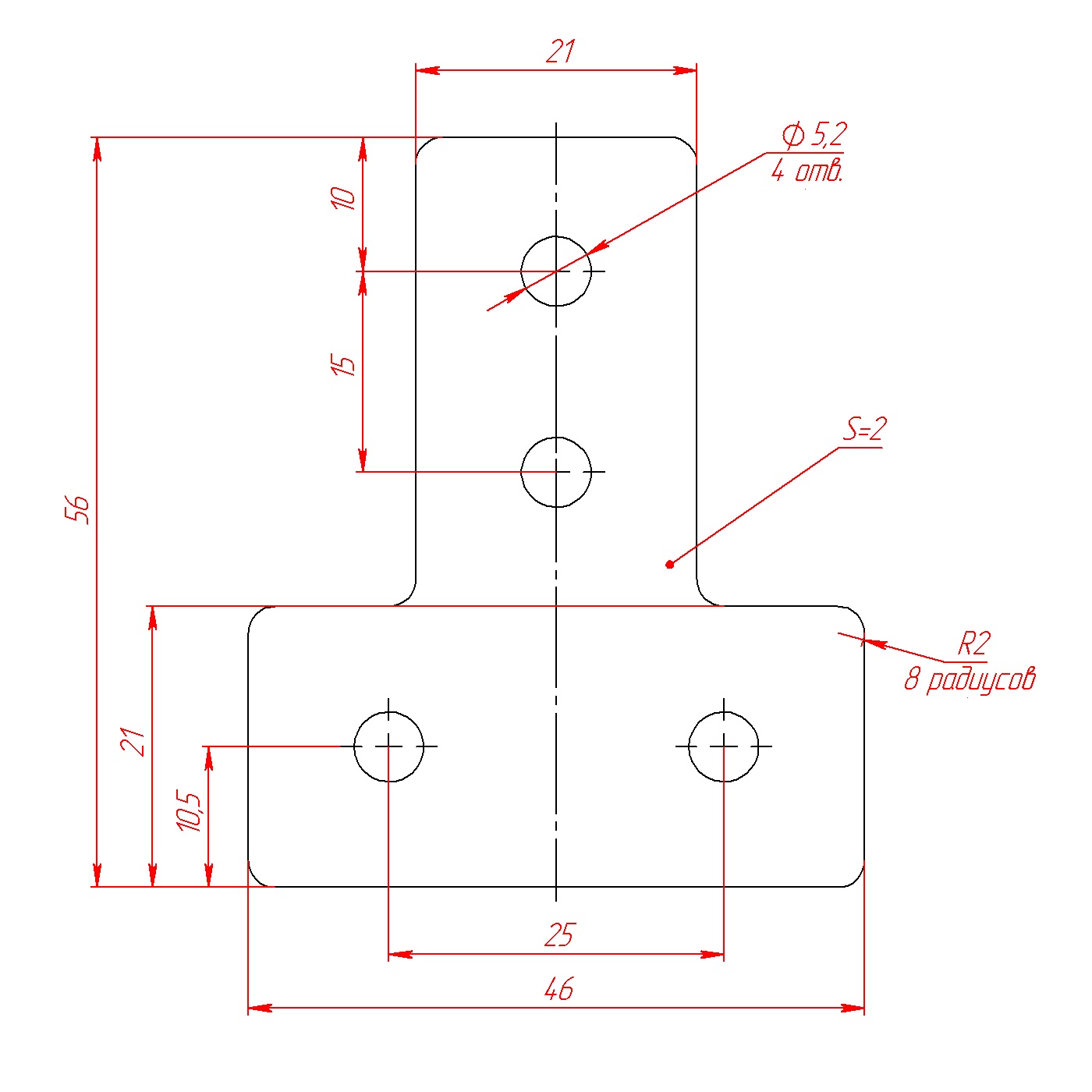

- Чертеж (T-4-25.pdf)

Не забудьте купить комплект крепежа к соединительной пластине арт. T-4-25:

Вариант 1:
1. Винт М5х10 мм ISO 7380 | или Винт М5х10 DIN 912 - 4 шт.
2. Гровер D5 DIN 7980 - 4 шт.
3. Сухарь пазовый М5 арт. 5270 | или Сухарь пазовый с прижимным шариком М5 арт. 5047 - 4 шт.

Вариант 2:
1. Винт М5х10 мм ISO 7380 | или Винт М5х10 DIN 912 - 4 шт.
2. Гровер D5 DIN 7980 - 4 шт.
3. Т-гайка М5-20 арт. 5002 - 4 шт.

Характеристики

Артикул:
Т-4-25
Тип пластины:
Т-типа
Профили:
25х25, 25х50
Материал:
Сталь 2 мм + порошковая покраска
Покрытие:
Полимерное порошковое покрытие
Тип сырья:
Первичное
Вес, кг:
0,016
Цвет:
Серый
