90S45A45 | Соединитель угловой 60x90, 45 градусов, серия 45

Сделано в России

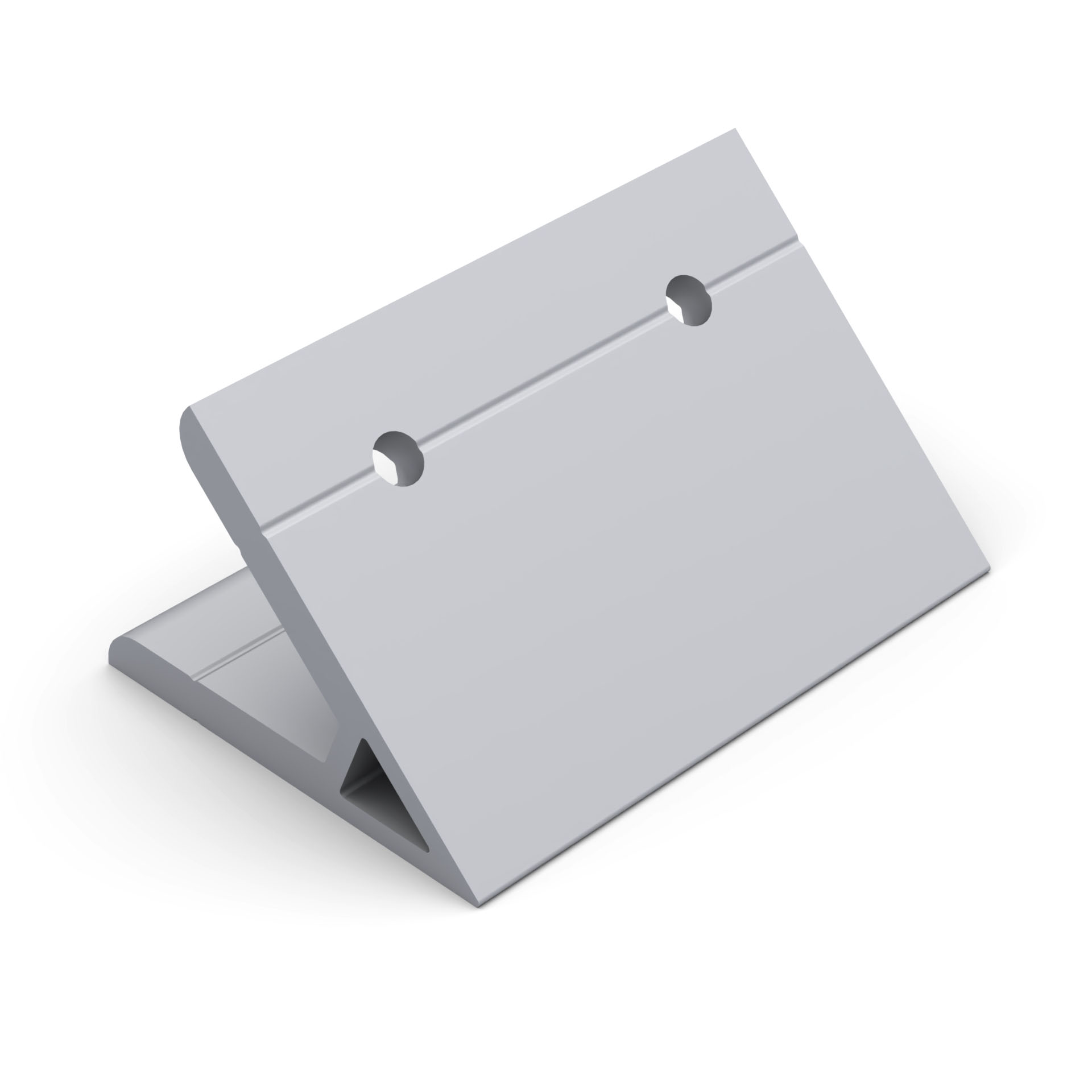

90S45A45 | Соединитель угловой 60x90, 45 градусов, серия 45 изображение 0

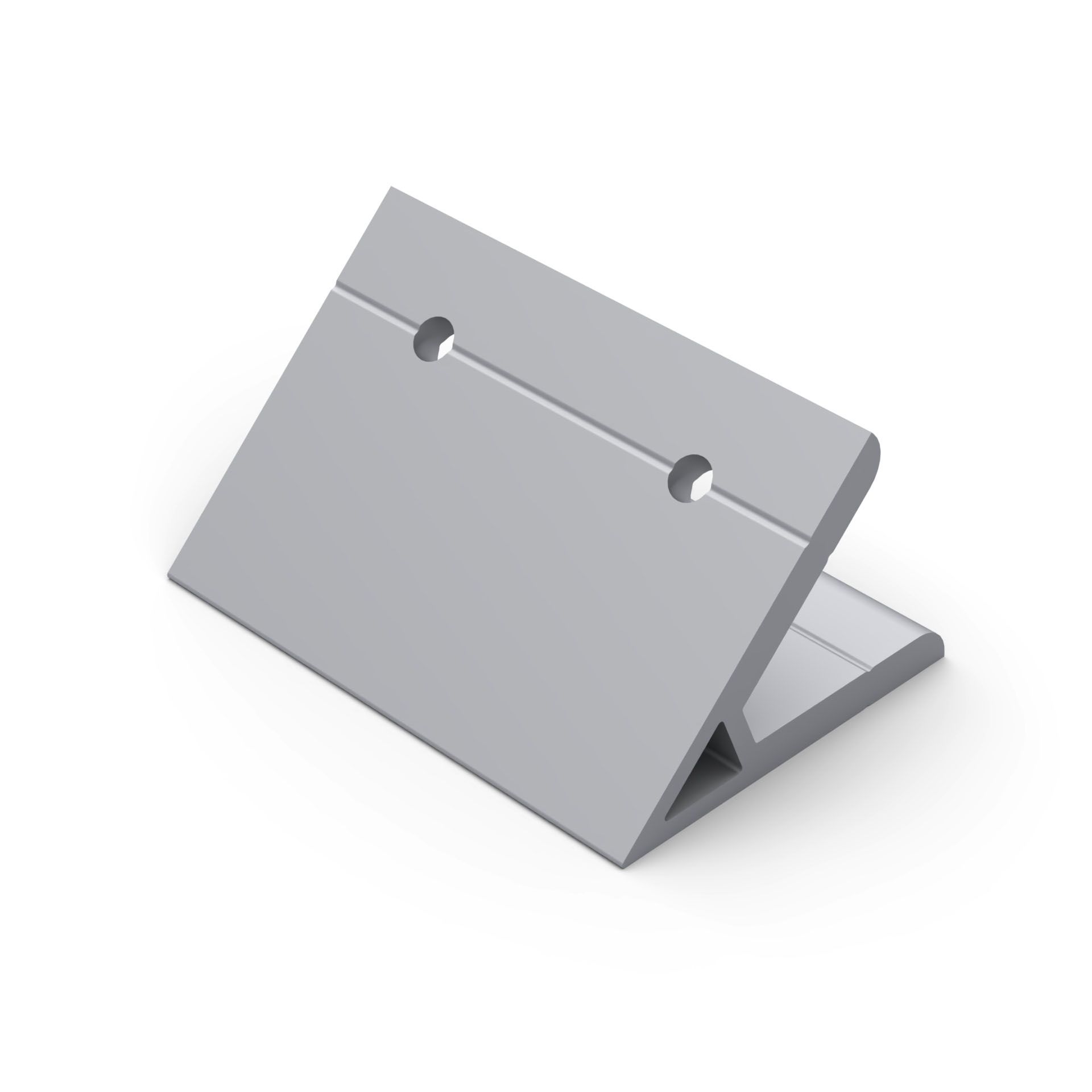

90S45A45 | Соединитель угловой 60x90, 45 градусов, серия 45 изображение 1

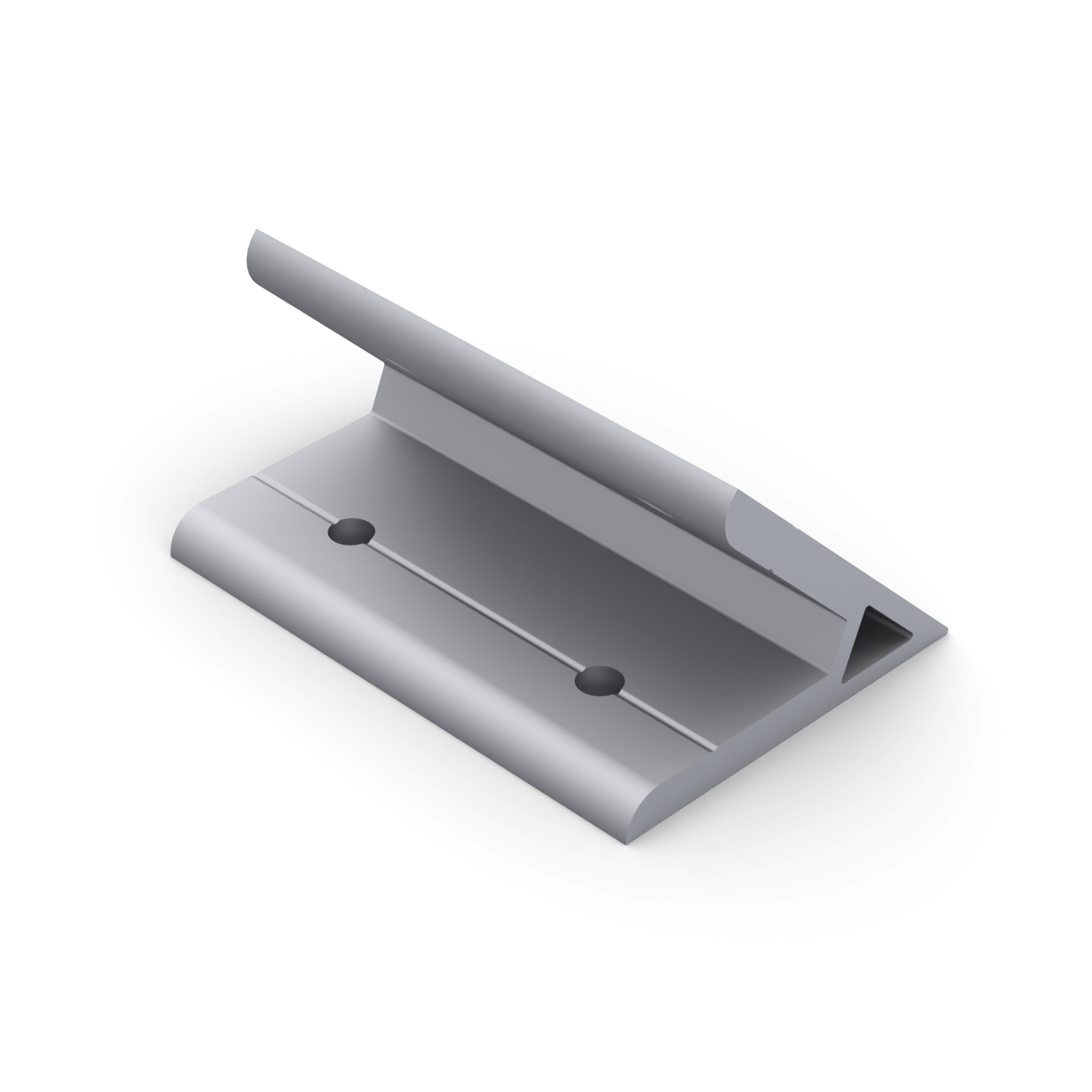

90S45A45 | Соединитель угловой 60x90, 45 градусов, серия 45 изображение 2

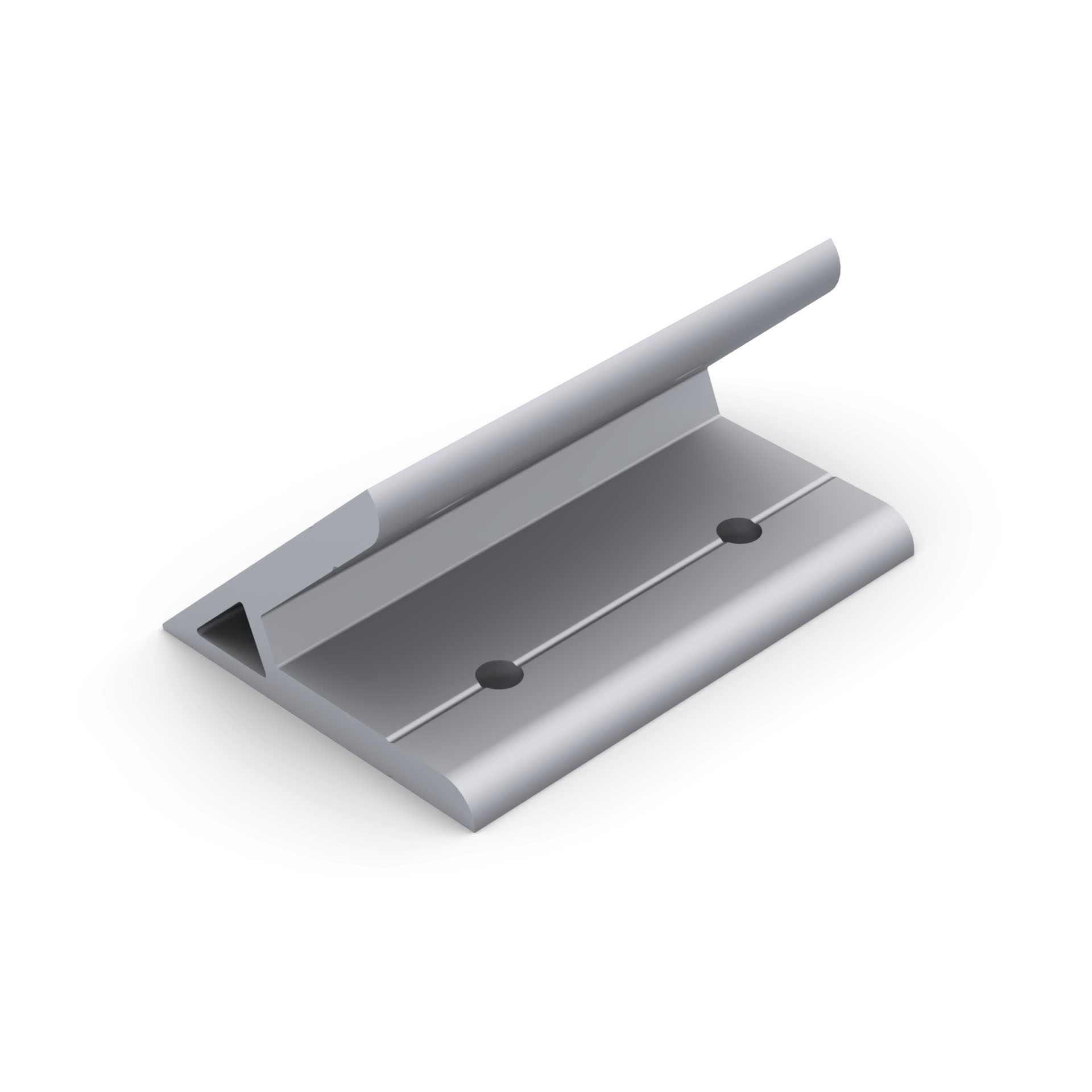

90S45A45 | Соединитель угловой 60x90, 45 градусов, серия 45 изображение 3

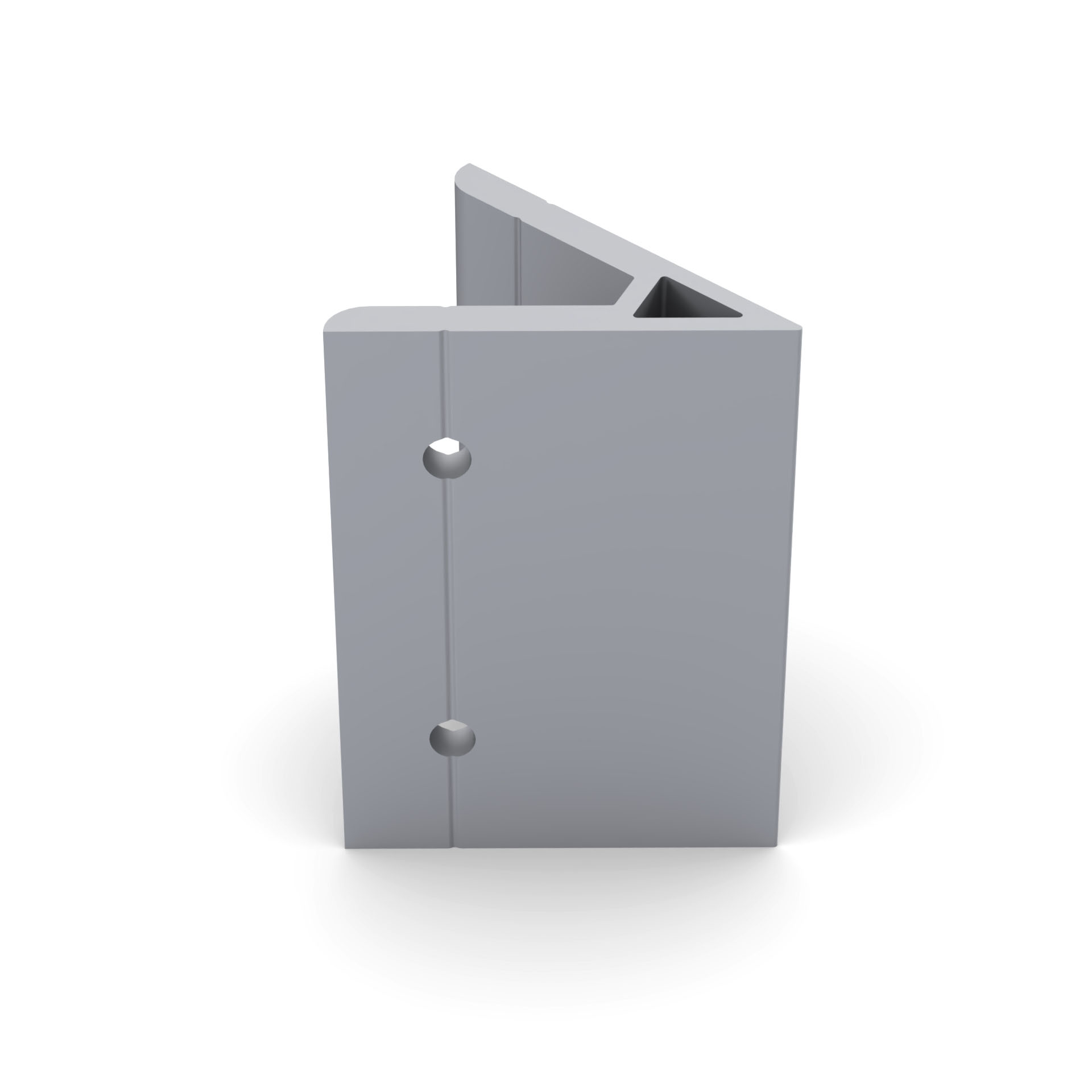

90S45A45 | Соединитель угловой 60x90, 45 градусов, серия 45 изображение 4

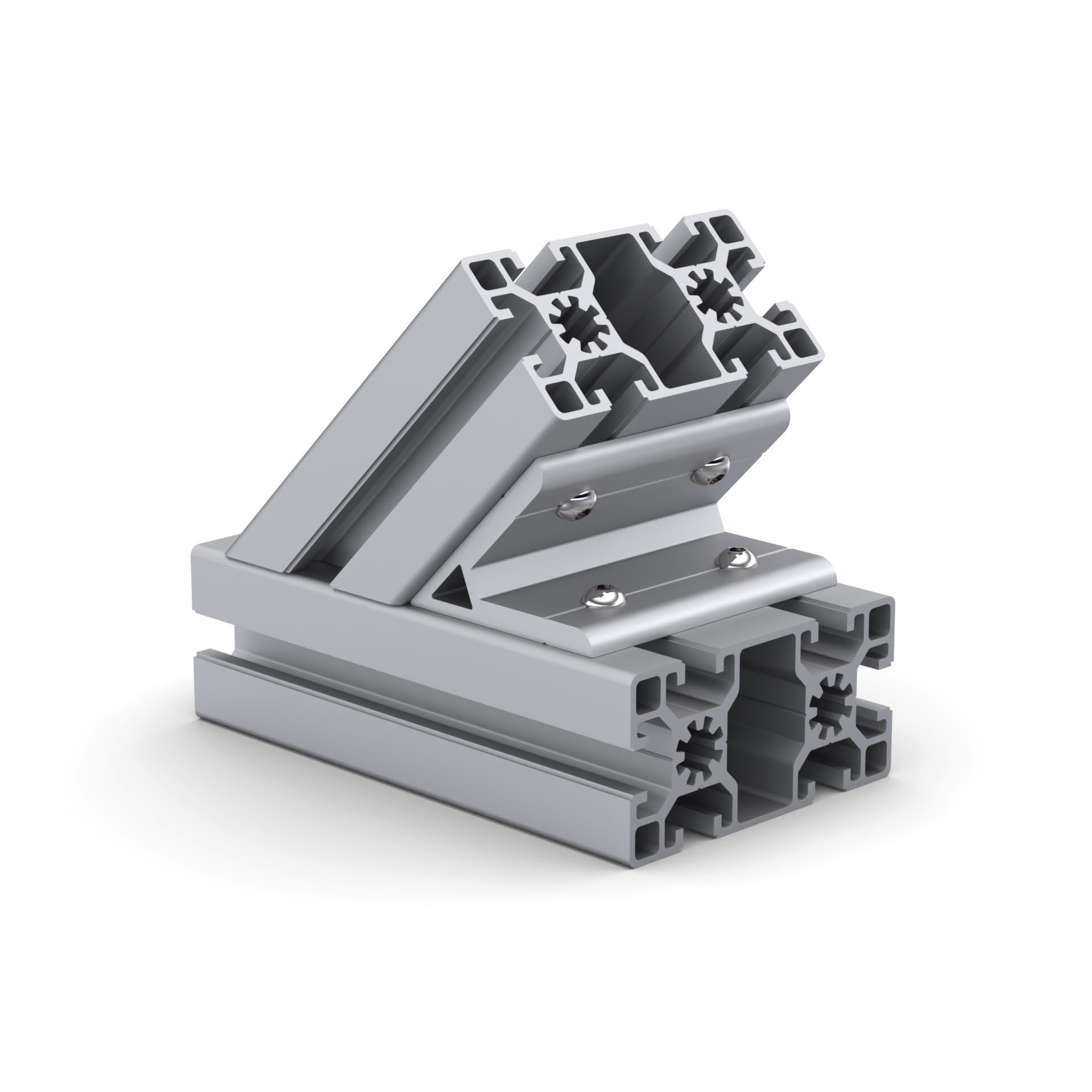

90S45A45 | Соединитель угловой 60x90, 45 градусов, серия 45 изображение 5

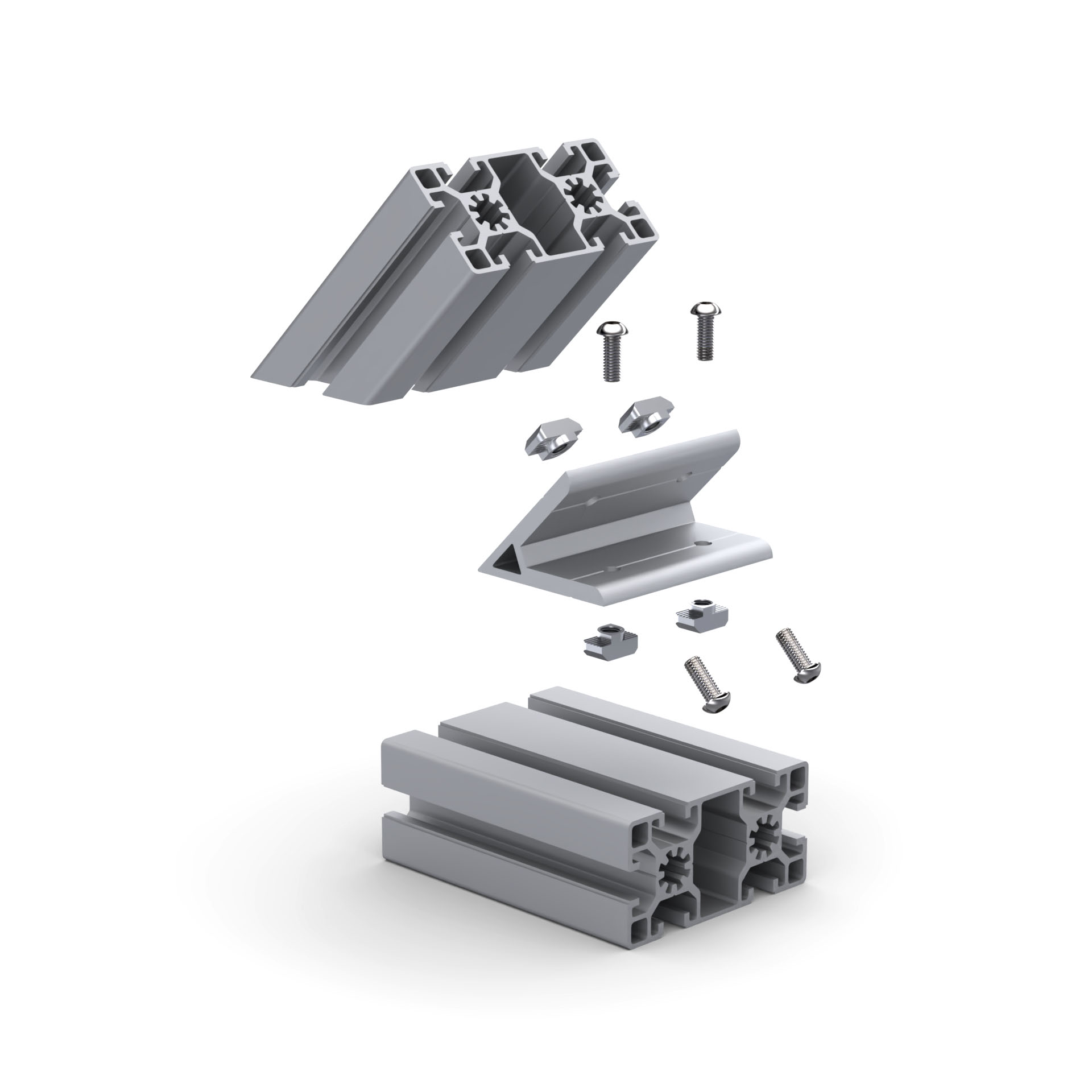

90S45A45 | Соединитель угловой 60x90, 45 градусов, серия 45 изображение 6

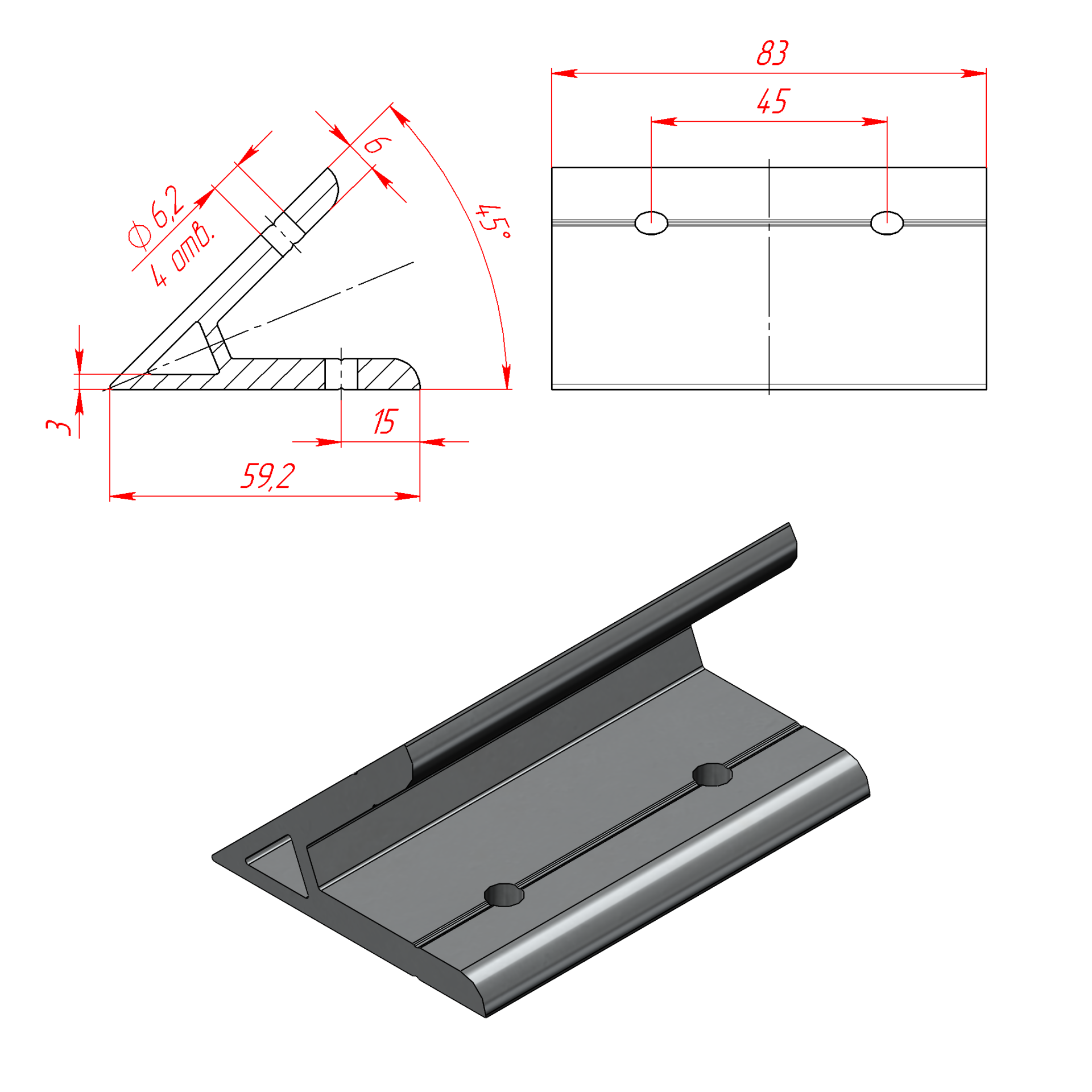

90S45A45 | Соединитель угловой 60x90, 45 градусов, серия 45 изображение 7
494.00 руб. от 1 шт
от 5 шт 484.12 ₽ −2%
от 20 шт 474.24 ₽ −4%
от 55 шт 464.36 ₽ −6%
от 110 шт 454.48 ₽ −8%
от 210 шт 444.60 ₽ −10%
от 325 шт 434.72 ₽ −12%
Наличие 90S45A45 | Соединитель угловой 60x90, 45 градусов, серия 45
Под заказ
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 3 до 5 рабочих дней
Подобрать комплекты сопутствующих крепежных элементов
Добавить
Выбрать цвет покраски + 140 ₽/шт.
RAL 3020 Матовый · +140 ₽
Добавить
RAL 2004 Матовый · +140 ₽
Добавить
RAL 1021 Матовый · +140 ₽
Добавить
RAL 6018 Матовый · +140 ₽
Добавить
RAL 6005 Матовый · +140 ₽
Добавить
RAL 5015 Матовый · +140 ₽
Добавить
RAL 5005 Матовый · +140 ₽
Добавить
RAL 7035 Матовый · +140 ₽
Добавить
RAL 7024 Матовый · +140 ₽
Добавить
RAL 9003 Матовый · +140 ₽
Добавить
RAL 9005 Муар · +140 ₽
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
90S45A45 | Соединитель угловой 60x90, 45 градусов, серия 45 (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
90S45A45 | Соединитель угловой 60x90, 45 градусов, серия 45 (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
90S45A45 | Соединитель угловой 60x90, 45 градусов, серия 45 (Чертеж).PDF

Описание

Соединитель 60×90 из сплава AlMgSi 6063 T6 стыкует конструкционные профили 45-й серии под углом 45°. Рассчитан на паз 10 мм и используется, когда нужен скошенный силовой узел.

Особенности:
  • Фиксированный угол 45° - задан точной геометрией детали;
  • Сплав AlMgSi 6063 T6 - жесткость при малой массе, стойкость к коррозии;
  • Базовое исполнение без покрытия - возможна порошковая окраска в цвета по каталогу RAL;
  • Быстрый монтаж - при сборке используются стандартные метизы.
Примеры использования:
  • Укосины и диагонали станочных рам, защитных ограждений и стеллажей;
  • Наклонные плоскости столов, лотков подачи и опор конвейерных линий;
  • Срезы кожухов, козырьков и корпусов;
  • Каркасы выставочных стендов и рабочих постов.

Характеристики

Артикул:
 90S45A45
ОКПД2:
 25.99.29.190
Страна производства:
 Россия
Серия профилей:
 с пазом 10 мм, серия 45
Угол:
 45
Ширина паза, мм:
 10
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг:
 0.127
Цвет:
 Алюминий

Комплекты сопутствующих крепежных элементов для арт. 90S45A45

Для крепления к профилям серии 45 с пазом 10 мм
Винт М6х16 ISO7380 (полусфера) кл. пр. 10.9×45017 | Т-гайка, Паз 10, М6×4
Винт М6х16 ISO7380 (полусфера) кл. пр. 10.95017 | Т-гайка, Паз 10, М6
104,80 ₽/компл. в наличии
Винт М6х16 ISO7380 (полусфера) кл. пр. 10.9×45073/5335 | Сухарь пазовый, паз 10, М6×4
Винт М6х16 ISO7380 (полусфера) кл. пр. 10.95073/5335 | Сухарь пазовый, паз 10, М6
177,20 ₽/компл. в наличии
Винт М6х16 ISO7380 (полусфера) кл. пр. 10.9×45545 | Подпружиненный пазовый сухарь, М6, паз 10×4
Винт М6х16 ISO7380 (полусфера) кл. пр. 10.95545 | Подпружиненный пазовый сухарь, М6, паз 10
184,80 ₽/компл. в наличии
1D07.A31A.01 | Т-болт M6x20 паз 10×4Гайка с фланцем М6 DIN6923×4
1D07.A31A.01 | Т-болт M6x20 паз 10Гайка с фланцем М6 DIN6923
125,60 ₽/компл. в наличии
