Описание

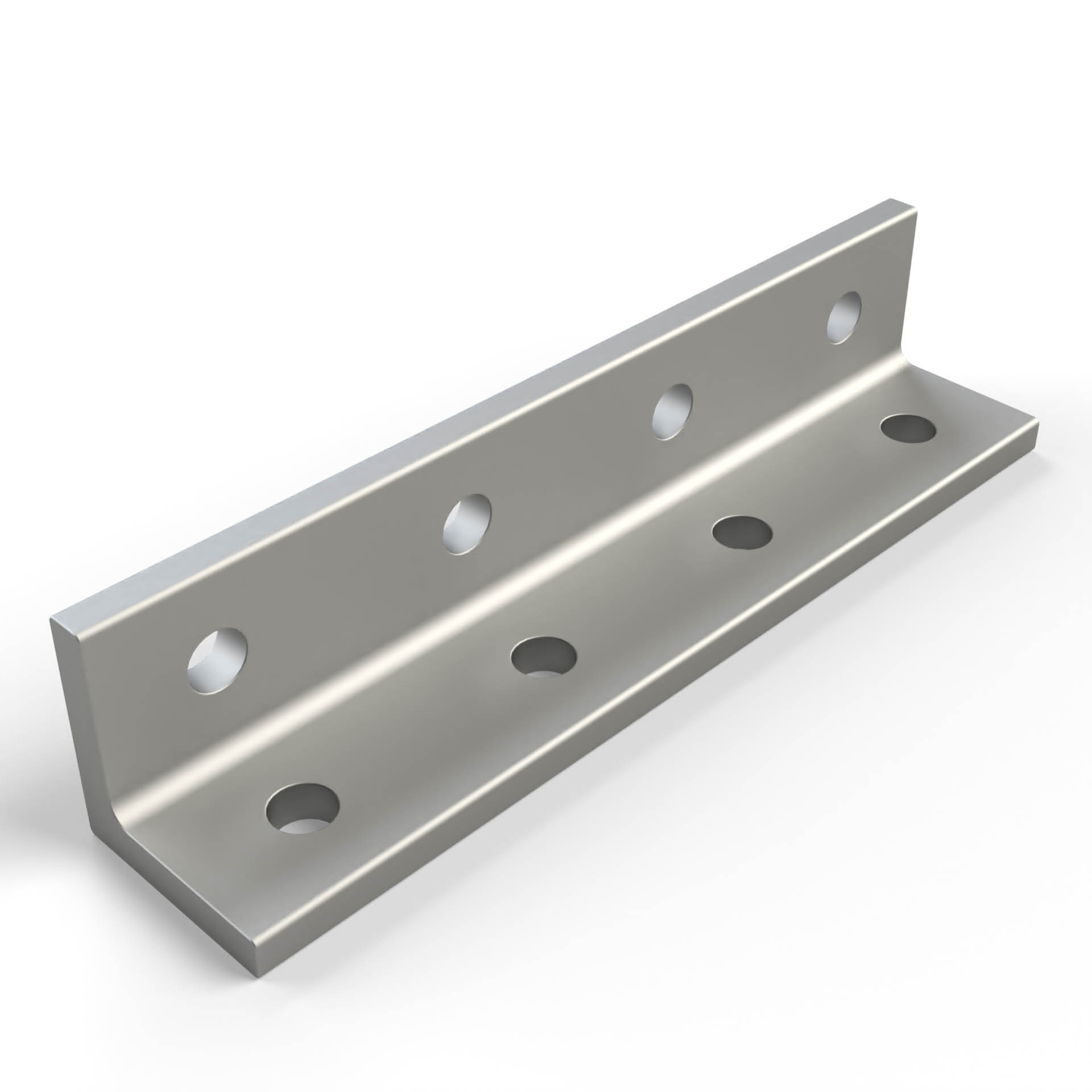

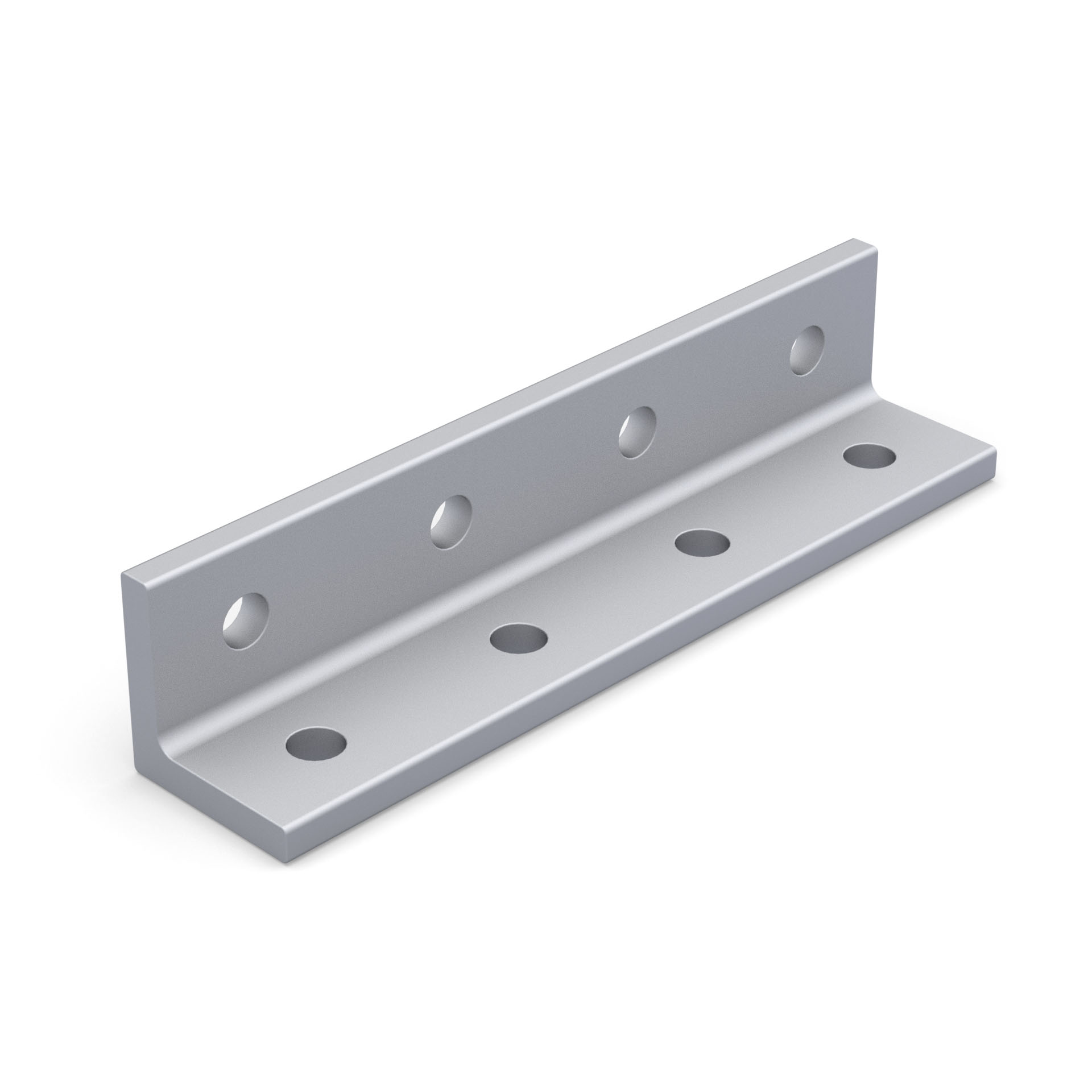

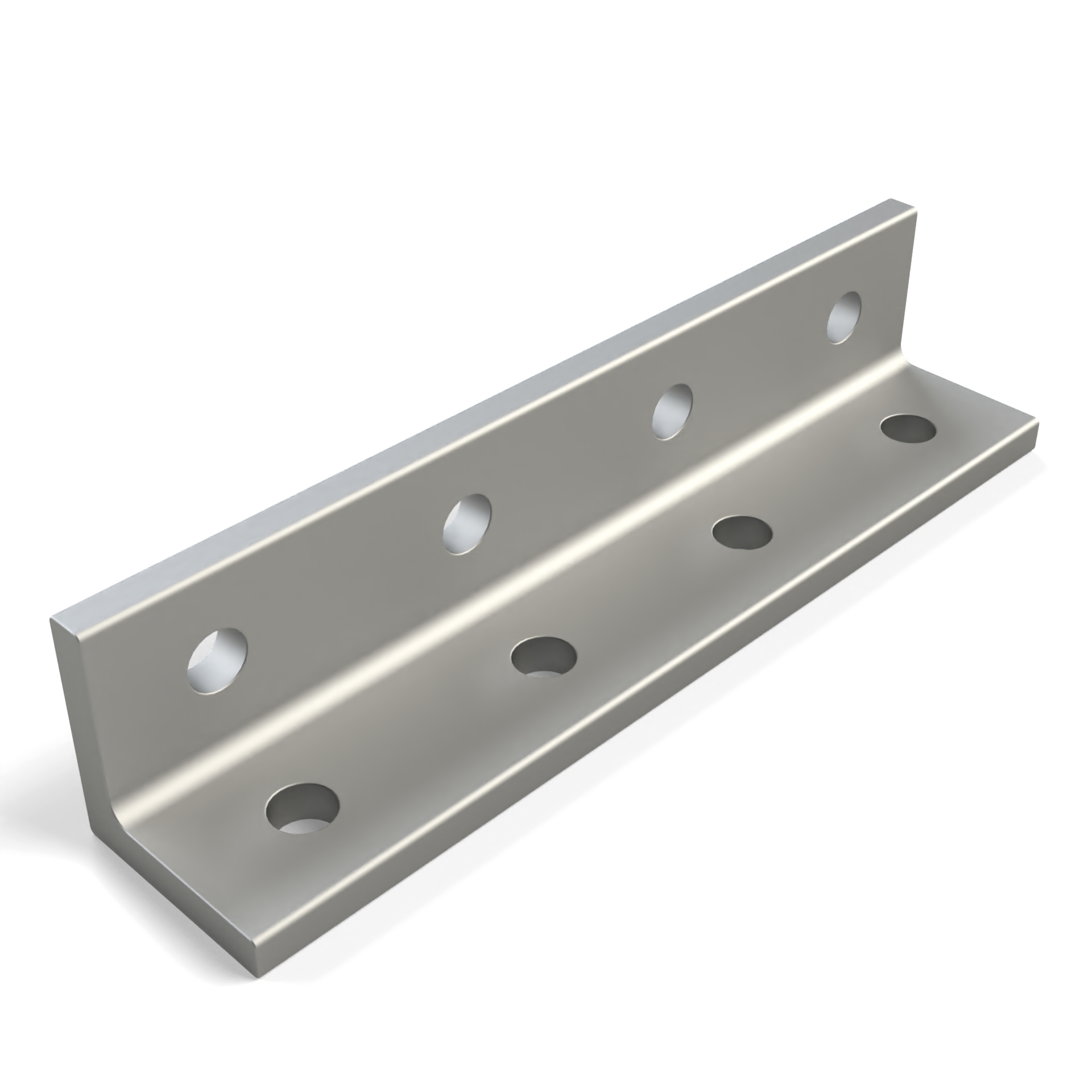

Угловой соединитель алюминиевый 33х160 мм, предназначенный для применения в конструкциях с использованием конструкционного профиля серии 40.

Загрузить:
- 3D модель (33160S40.step)

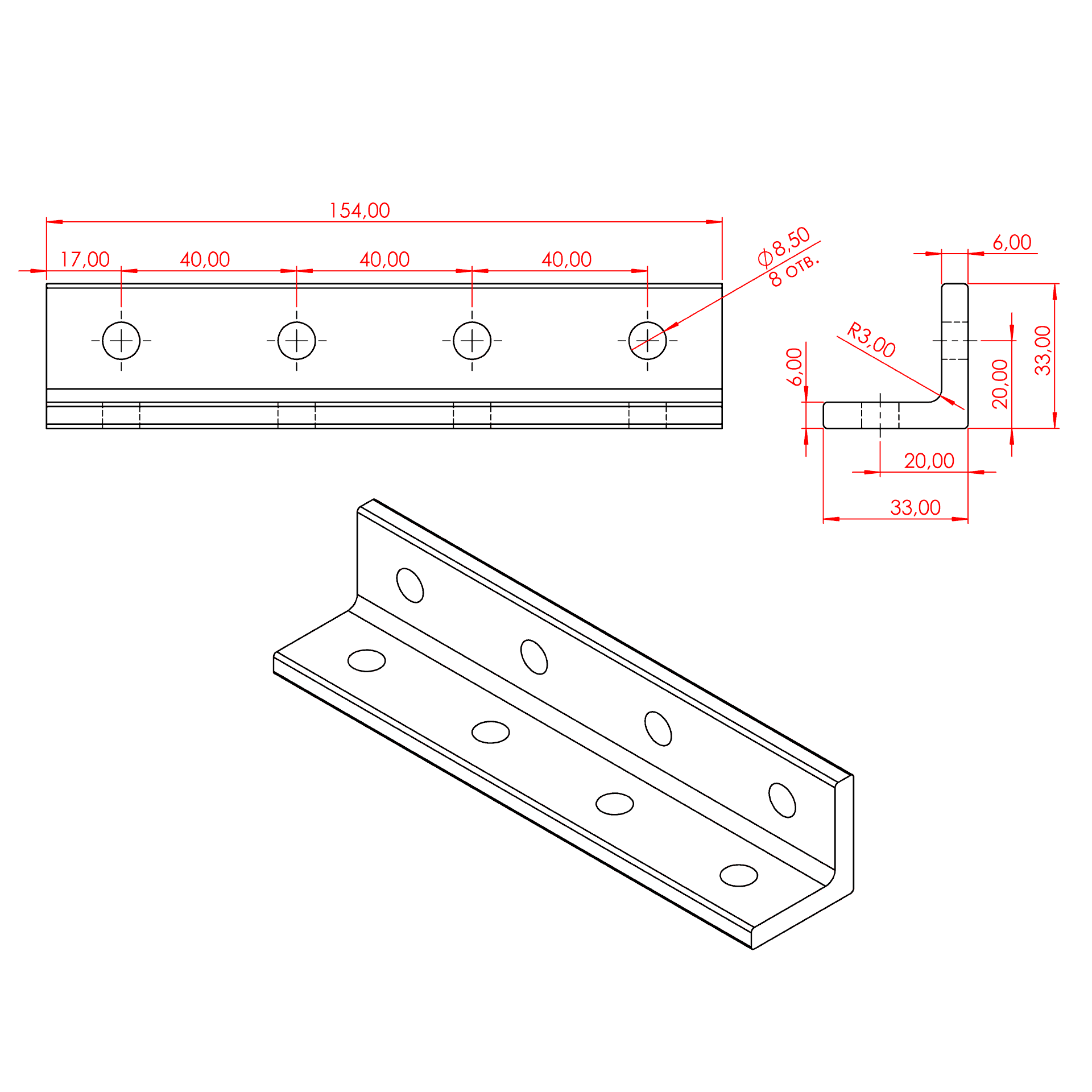

- Чертеж  (33160S40.pdf)

Не забудьте купить комплект крепежа к угловому соединителю 33х160 арт. 33160S40:

К профилям серии 40 с пазом 8 мм
Вариант 1
1. Т-болт М8х25 арт. 5027 - 8 шт.
2. Гайка с фланцем М8 DIN6923 - 8 шт.

Вариант 2
1. Винт M8х20 ISO 7380 - 8 шт.
2. Сухарь пазовый М8 арт. 5071 - 8 шт. / или закладной пазовый сухарь М8 арт. 5260 - 8 шт.


К профилям серии 40 с пазом 10 мм
Вариант 1
1. Т-болт М8х25 арт. 5031 - 8 шт.
2. Гайка с фланцем М8 DIN6923 - 8 шт.

Вариант 2
1. Винт M8х20 ISO 7380 - 8 шт.
2. Т-гайка М8 паз 10 арт. 5018 - 8 шт. / или сухарь пазовый М8 арт. 5074 - 8 шт. / или закладной пазовый сухарь М8 арт. 2A11.A41A.01 - 8 шт.

Характеристики

Артикул:
33160S40
Профили:
с пазом 8 мм, с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Материал:
AlMgSi 6063 Т6
Покрытие:
Без покрытия
Тип сырья:
Первичное
Вес, кг:
0.143
Цвет:
Алюминий
